2018 JEEP COMPASS Instrukcja obsługi (in Polish)

Wyświetlacz zestawu wskaźników —
Ostrzeżenie
Ekran ostrzegawczy układu ParkSense zo-
stanie wyświetlony dopiero po wybraniu
funkcji Sound and Display (Dźwięk i obraz)
w części Customer-Programmable Features
(Funkcje ustawień użytkownika) elektronicz-
nego systemu Uconnect. Więcej informacji
na ten temat można znaleźć w części „Usta-
wienia Uconnect”, w rozdziale „Multimedia”
instrukcji obsługi.
Ekran ostrzegawczy ParkSense znajduje się
na wyświetlaczu zestawu wskaźników. Za-
pewnia on wizualne ostrzeżenia sygnalizu-
jące odległość między tyłem pojazdu/tylnym
zderzakiem a wykrytą przeszkodą. Więcej
informacji znajduje się w części „Wyświet-
lacz zestawu wskaźników” instrukcji obsługi.
Środki ostrożności podczas
korzystania z układu ParkSense
UWAGA:
• Aby układ ParkSense działał prawidłowo,
na tylnym zderzaku nie może być śniegu,
lodu, błota, piasku ani innych zabrudzeń.• Pracę układu ParkSense mogą zakłócać
wibracje powodowane przez wiertarki,
duże ciężarówki itp.
• Po wyłączeniu układu ParkSense na wy-
świetlaczu zestawu wskaźników pojawi się
komunikat „PARKSENSE OFF” (Układ
ParkSense wyłączony). Układ pozostanie
wyłączony aż do jego ponownego włącze-
nia – nawet jeśli kierowca wyłączy i włączy
ponownie zapłon.
• Włączony układ ParkSense powoduje
zmniejszenie głośności dźwięku radiood-
twarzacza podczas generowania sygnałów
dźwiękowych.
• Czujniki układu ParkSense należy czyścić
regularnie, uważając przy tym, aby ich nie
zadrapać ani nie uszkodzić. Czujniki nie
mogą być pokryte lodem, śniegiem, topnie-
jącym śniegiem, błotem, piaskiem ani bru-
dem. Niezastosowanie się do tych wskazó-
wek może doprowadzić do
nieprawidłowości w działaniu układu.
Układ ParkSense może nie wykryć prze-
szkody za tylnym zderzakiem lub błędnie
sygnalizować obecność przeszkody z tyłu
pojazdu.• Wyłączyć układ ParkSense przełącznikiem
ParkSense, jeśli obiekty takie jak bagażniki
rowerowe, haki holownicze itp. znajdują się
w odległości mniejszej niż 30 cm (12 cali)
od tyłu pojazdu / tylnego zderzaka. Nieza-
stosowanie się do tych wskazówek może
spowodować, że układ błędnie zinterpre-
tuje obecność pobliskiego przedmiotu jako
problem z czujnikami, w wyniku czego na
wyświetlaczu zestawu wskaźników pojawi
się komunikat „PARKSENSE UNAVAIL-
ABLE SERVICE REQUIRED” (Układ
ParkSense niedostępny — wymagany ser-
wis).
• Po wetknięciu wtyczki elektrycznej przy-
czepy do gniazda haka przyczepy pojazdu
automatycznie wyłączą się tylne czujniki.
Tylne czujniki są automatycznie włączane
po wyjęciu wtyczki przewodu przyczepy.
199

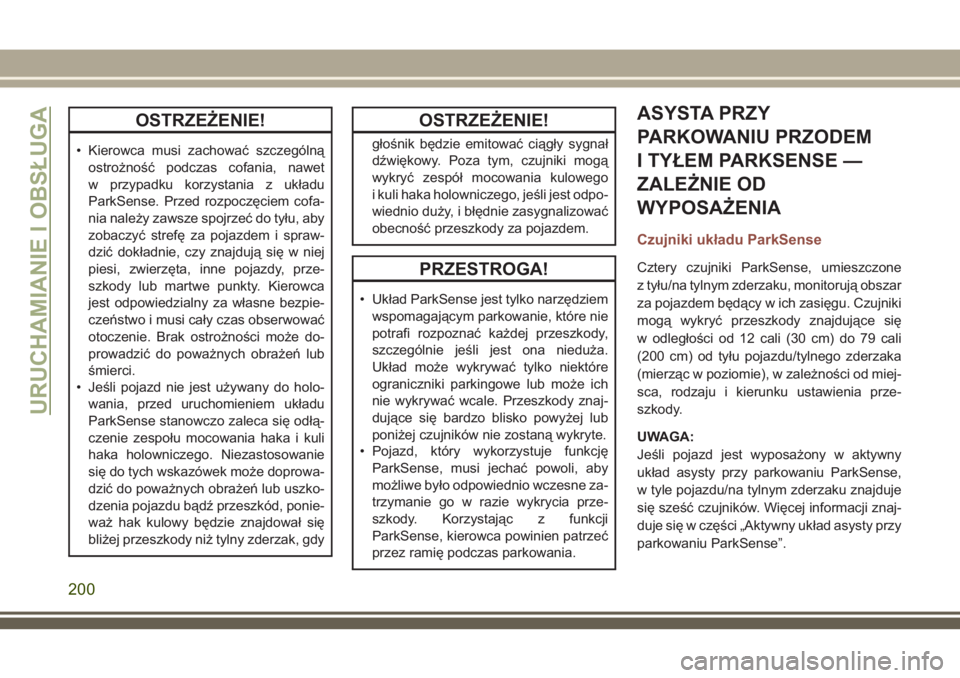

OSTRZEŻENIE!
• Kierowca musi zachować szczególną
ostrożność podczas cofania, nawet
w przypadku korzystania z układu
ParkSense. Przed rozpoczęciem cofa-
nia należy zawsze spojrzeć do tyłu, aby
zobaczyć strefę za pojazdem i spraw-
dzić dokładnie, czy znajdują się w niej
piesi, zwierzęta, inne pojazdy, prze-
szkody lub martwe punkty. Kierowca
jest odpowiedzialny za własne bezpie-
czeństwo i musi cały czas obserwować
otoczenie. Brak ostrożności może do-
prowadzić do poważnych obrażeń lub
śmierci.
• Jeśli pojazd nie jest używany do holo-
wania, przed uruchomieniem układu
ParkSense stanowczo zaleca się odłą-
czenie zespołu mocowania haka i kuli
haka holowniczego. Niezastosowanie
się do tych wskazówek może doprowa-
dzić do poważnych obrażeń lub uszko-
dzenia pojazdu bądź przeszkód, ponie-
waż hak kulowy będzie znajdował się
bliżej przeszkody niż tylny zderzak, gdy
OSTRZEŻENIE!
głośnik będzie emitować ciągły sygnał
dźwiękowy. Poza tym, czujniki mogą
wykryć zespół mocowania kulowego
i kuli haka holowniczego, jeśli jest odpo-
wiednio duży, i błędnie zasygnalizować
obecność przeszkody za pojazdem.
PRZESTROGA!
• Układ ParkSense jest tylko narzędziem
wspomagającym parkowanie, które nie
potrafi rozpoznać każdej przeszkody,
szczególnie jeśli jest ona nieduża.
Układ może wykrywać tylko niektóre
ograniczniki parkingowe lub może ich
nie wykrywać wcale. Przeszkody znaj-
dujące się bardzo blisko powyżej lub
poniżej czujników nie zostaną wykryte.
• Pojazd, który wykorzystuje funkcję
ParkSense, musi jechać powoli, aby
możliwe było odpowiednio wczesne za-
trzymanie go w razie wykrycia prze-
szkody. Korzystając z funkcji
ParkSense, kierowca powinien patrzeć
przez ramię podczas parkowania.
ASYSTA PRZY
PARKOWANIU PRZODEM
I TYŁEM PARKSENSE —
ZALEŻNIE OD
WYPOSAŻENIA
Czujniki układu ParkSense
Cztery czujniki ParkSense, umieszczone
z tyłu/na tylnym zderzaku, monitorują obszar
za pojazdem będący w ich zasięgu. Czujniki
mogą wykryć przeszkody znajdujące się
w odległości od 12 cali (30 cm) do 79 cali
(200 cm) od tyłu pojazdu/tylnego zderzaka
(mierząc w poziomie), w zależności od miej-
sca, rodzaju i kierunku ustawienia prze-
szkody.
UWAGA:
Jeśli pojazd jest wyposażony w aktywny
układ asysty przy parkowaniu ParkSense,
w tyle pojazdu/na tylnym zderzaku znajduje
się sześć czujników. Więcej informacji znaj-
duje się w części „Aktywny układ asysty przy
parkowaniu ParkSense”.
URUCHAMIANIE I OBSŁUGA
200

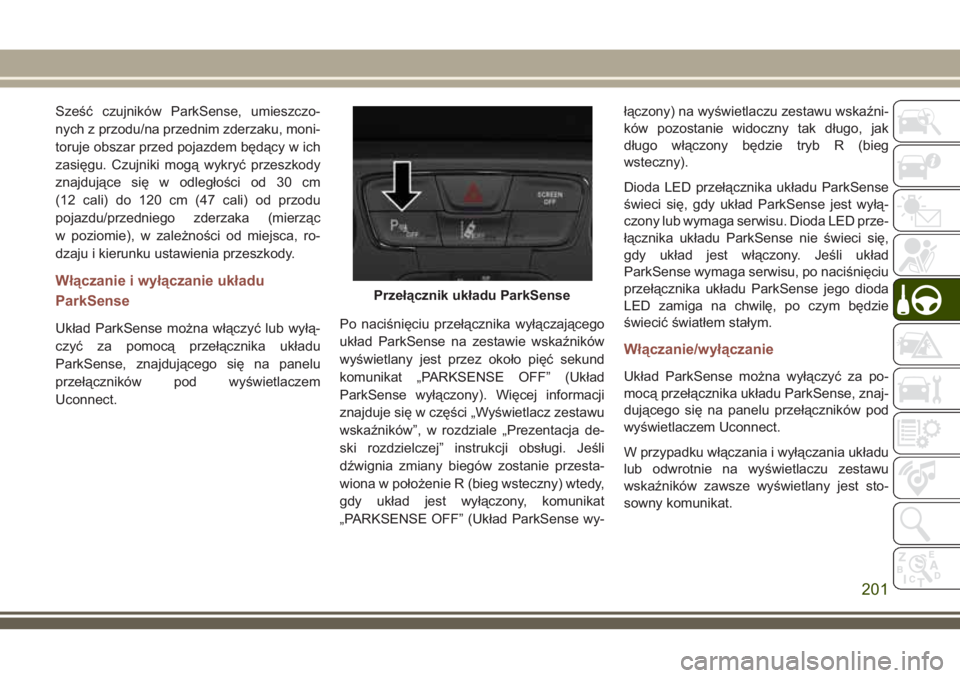

Sześć czujników ParkSense, umieszczo-
nych z przodu/na przednim zderzaku, moni-
toruje obszar przed pojazdem będący w ich
zasięgu. Czujniki mogą wykryć przeszkody
znajdujące się w odległości od 30 cm
(12 cali) do 120 cm (47 cali) od przodu
pojazdu/przedniego zderzaka (mierząc
w poziomie), w zależności od miejsca, ro-
dzaju i kierunku ustawienia przeszkody.
Włączanie i wyłączanie układu
ParkSense
Układ ParkSense można włączyć lub wyłą-
czyć za pomocą przełącznika układu
ParkSense, znajdującego się na panelu
przełączników pod wyświetlaczem
Uconnect.Po naciśnięciu przełącznika wyłączającego
układ ParkSense na zestawie wskaźników
wyświetlany jest przez około pięć sekund
komunikat „PARKSENSE OFF” (Układ
ParkSense wyłączony). Więcej informacji
znajduje się w części „Wyświetlacz zestawu
wskaźników”, w rozdziale „Prezentacja de-
ski rozdzielczej” instrukcji obsługi. Jeśli
dźwignia zmiany biegów zostanie przesta-
wiona w położenie R (bieg wsteczny) wtedy,
gdy układ jest wyłączony, komunikat
„PARKSENSE OFF” (Układ ParkSense wy-łączony) na wyświetlaczu zestawu wskaźni-
ków pozostanie widoczny tak długo, jak
długo włączony będzie tryb R (bieg
wsteczny).
Dioda LED przełącznika układu ParkSense
świeci się, gdy układ ParkSense jest wyłą-
czony lub wymaga serwisu. Dioda LED prze-
łącznika układu ParkSense nie świeci się,
gdy układ jest włączony. Jeśli układ
ParkSense wymaga serwisu, po naciśnięciu
przełącznika układu ParkSense jego dioda
LED zamiga na chwilę, po czym będzie
świecić światłem stałym.
Włączanie/wyłączanie
Układ ParkSense można wyłączyć za po-
mocą przełącznika układu ParkSense, znaj-
dującego się na panelu przełączników pod
wyświetlaczem Uconnect.
W przypadku włączania i wyłączania układu
lub odwrotnie na wyświetlaczu zestawu
wskaźników zawsze wyświetlany jest sto-
sowny komunikat.
Przełącznik układu ParkSense
201

Układ włączony:dioda LED przełącznika
układu ParkSense nie świeci.
Układ wyłączony:dioda LED przełącznika
układu ParkSense świeci w sposób ciągły.
Dioda LED przełącznika układu ParkSense
zapala się również w przypadku wystąpienia
usterki układu ParkSense. Jeśli przycisk zo-
stał naciśnięty, a układ jest niesprawny,
dioda LED przełącznika układu ParkSense
miga przez około 5 sekund, a następnie
świeci w sposób ciągły.
Po wyłączeniu układu ParkSense dioda ta
nadal świeci w sposób ciągły, aż do następ-
nego włączenia układu, nawet w przypadku
ustawienia wyłącznika zapłonu z położenia
ON/RUN (Zapłon) w położenie OFF (Wyłą-
czony) i ponownie w położenie ON/RUN
(Zapłon).
System ostrzegania o odległości
bocznej
System Side Distance Warning (ostrzegania
o odległości bocznej) wykrywa obecność
bocznych przeszkód w pobliżu pojazdu, wy-
korzystując do tego czujniki parkowania
w przednim i tylnym zderzaku.
Ekran systemu ostrzegania o odległo-
ści bocznej
Ekran systemu ostrzegania o odległości
bocznej zostanie wyświetlony dopiero po
wybraniu funkcji „Sound and Display”
(Dźwięk i obraz) w części „Customer-
Programmable Features” (Funkcje ustawień
użytkownika) systemu Uconnect. Więcej in-
formacji dostępnych jest w instrukcji obsługi
w rozdziale „Ustawienia urządzenia
Uconnect” w części „Multimedia”.
System ostrzega kierowcę za pomocą syg-
nału dźwiękowego, a także (zależnie od wy-
posażenia) za pomocą wskazania wizual-
nego na ekranie deski rozdzielczej.
UWAGA:
Jeśli radioodtwarzacz jest włączony, w cza-
sie generowania sygnałów dźwiękowych
układ ParkSense ograniczy jego głośność.
Włączanie — wyłączanie
System można uruchomić tylko po przeje-
chaniu niewielkiej odległości i przy prędkości
pojazdu od 0 do 11 km/h (od 0 do 7 mph).
Włączanie i wyłączanie systemu odbywa się
poprzez menu „Settings” (Ustawienia) sys-temu Uconnect. Jeżeli system ParkSense
System jest wyłączony przyciskiem
ParkSense, system ostrzegania o odległości
bocznej zostanie automatycznie wyłączony.
Komunikat funkcji ostrzegania o odległo-
ści bocznej na wyświetlaczu:
„Wiper Sensors” (Czujniki wycieraczek) —
wyświetlany w przypadku usterki czujników
systemu ostrzegania o odległości bocznej.
Aby układ ParkSense działał prawidłowo,
usunąć wszelkie przeszkody ze zderzaków,
na przednim i tylnym zderzaku nie może
znajdować się śnieg, lód, błoto, piasek ani
inne zabrudzenia.
„SDW Not Available” (System SDW niedo-
stępny) — wyświetlany, gdy system ostrze-
gania o odległości bocznej jest niedostępny.
Przyczyną niezadziałania systemu może
być zbyt niskie napięcie akumulatora lub
inne usterki układu elektrycznego. Należy
jak najszybciej skontaktować się z autoryzo-
wanym dealerem i zlecić sprawdzenie
okładu elektrycznego.
URUCHAMIANIE I OBSŁUGA
202

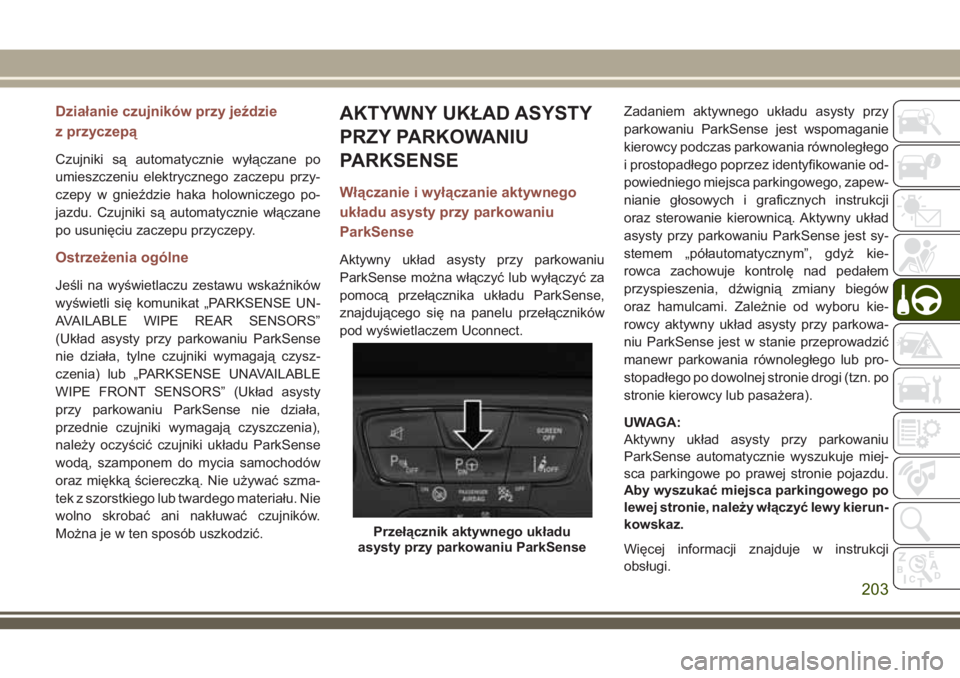

Działanie czujników przy jeździe
z przyczepą
Czujniki są automatycznie wyłączane po
umieszczeniu elektrycznego zaczepu przy-
czepy w gnieździe haka holowniczego po-
jazdu. Czujniki są automatycznie włączane
po usunięciu zaczepu przyczepy.
Ostrzeżenia ogólne
Jeśli na wyświetlaczu zestawu wskaźników
wyświetli się komunikat „PARKSENSE UN-
AVAILABLE WIPE REAR SENSORS”
(Układ asysty przy parkowaniu ParkSense
nie działa, tylne czujniki wymagają czysz-
czenia) lub „PARKSENSE UNAVAILABLE
WIPE FRONT SENSORS” (Układ asysty
przy parkowaniu ParkSense nie działa,
przednie czujniki wymagają czyszczenia),
należy oczyścić czujniki układu ParkSense
wodą, szamponem do mycia samochodów
oraz miękką ściereczką. Nie używać szma-
tek z szorstkiego lub twardego materiału. Nie
wolno skrobać ani nakłuwać czujników.
Można je w ten sposób uszkodzić.
AKTYWNY UKŁAD ASYSTY
PRZY PARKOWANIU
PARKSENSE
Włączanie i wyłączanie aktywnego
układu asysty przy parkowaniu
ParkSense
Aktywny układ asysty przy parkowaniu
ParkSense można włączyć lub wyłączyć za
pomocą przełącznika układu ParkSense,
znajdującego się na panelu przełączników
pod wyświetlaczem Uconnect.Zadaniem aktywnego układu asysty przy
parkowaniu ParkSense jest wspomaganie
kierowcy podczas parkowania równoległego
i prostopadłego poprzez identyfikowanie od-
powiedniego miejsca parkingowego, zapew-
nianie głosowych i graficznych instrukcji
oraz sterowanie kierownicą. Aktywny układ
asysty przy parkowaniu ParkSense jest sy-
stemem „półautomatycznym”, gdyż kie-
rowca zachowuje kontrolę nad pedałem
przyspieszenia, dźwignią zmiany biegów
oraz hamulcami. Zależnie od wyboru kie-
rowcy aktywny układ asysty przy parkowa-
niu ParkSense jest w stanie przeprowadzić
manewr parkowania równoległego lub pro-
stopadłego po dowolnej stronie drogi (tzn. po
stronie kierowcy lub pasażera).
UWAGA:
Aktywny układ asysty przy parkowaniu
ParkSense automatycznie wyszukuje miej-
sca parkingowe po prawej stronie pojazdu.
Aby wyszukać miejsca parkingowego po
lewej stronie, należy włączyć lewy kierun-
kowskaz.
Więcej informacji znajduje w instrukcji
obsługi.
Przełącznik aktywnego układu
asysty przy parkowaniu ParkSense
203

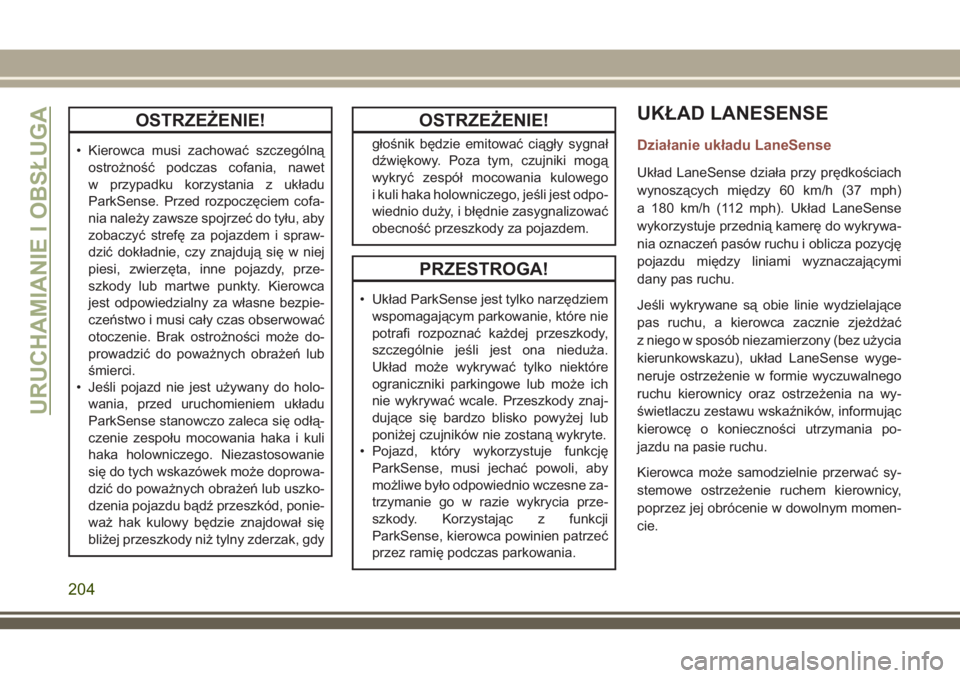

OSTRZEŻENIE!
• Kierowca musi zachować szczególną
ostrożność podczas cofania, nawet
w przypadku korzystania z układu
ParkSense. Przed rozpoczęciem cofa-
nia należy zawsze spojrzeć do tyłu, aby
zobaczyć strefę za pojazdem i spraw-
dzić dokładnie, czy znajdują się w niej
piesi, zwierzęta, inne pojazdy, prze-
szkody lub martwe punkty. Kierowca
jest odpowiedzialny za własne bezpie-
czeństwo i musi cały czas obserwować
otoczenie. Brak ostrożności może do-
prowadzić do poważnych obrażeń lub
śmierci.
• Jeśli pojazd nie jest używany do holo-
wania, przed uruchomieniem układu
ParkSense stanowczo zaleca się odłą-
czenie zespołu mocowania haka i kuli
haka holowniczego. Niezastosowanie
się do tych wskazówek może doprowa-
dzić do poważnych obrażeń lub uszko-
dzenia pojazdu bądź przeszkód, ponie-
waż hak kulowy będzie znajdował się
bliżej przeszkody niż tylny zderzak, gdy
OSTRZEŻENIE!
głośnik będzie emitować ciągły sygnał
dźwiękowy. Poza tym, czujniki mogą
wykryć zespół mocowania kulowego
i kuli haka holowniczego, jeśli jest odpo-
wiednio duży, i błędnie zasygnalizować
obecność przeszkody za pojazdem.
PRZESTROGA!
• Układ ParkSense jest tylko narzędziem
wspomagającym parkowanie, które nie
potrafi rozpoznać każdej przeszkody,
szczególnie jeśli jest ona nieduża.
Układ może wykrywać tylko niektóre
ograniczniki parkingowe lub może ich
nie wykrywać wcale. Przeszkody znaj-
dujące się bardzo blisko powyżej lub
poniżej czujników nie zostaną wykryte.
• Pojazd, który wykorzystuje funkcję
ParkSense, musi jechać powoli, aby
możliwe było odpowiednio wczesne za-
trzymanie go w razie wykrycia prze-
szkody. Korzystając z funkcji
ParkSense, kierowca powinien patrzeć
przez ramię podczas parkowania.
UKŁAD LANESENSE
Działanie układu LaneSense
Układ LaneSense działa przy prędkościach
wynoszących między 60 km/h (37 mph)
a 180 km/h (112 mph). Układ LaneSense
wykorzystuje przednią kamerę do wykrywa-
nia oznaczeń pasów ruchu i oblicza pozycję
pojazdu między liniami wyznaczającymi
dany pas ruchu.
Jeśli wykrywane są obie linie wydzielające
pas ruchu, a kierowca zacznie zjeżdżać
z niego w sposób niezamierzony (bez użycia
kierunkowskazu), układ LaneSense wyge-
neruje ostrzeżenie w formie wyczuwalnego
ruchu kierownicy oraz ostrzeżenia na wy-
świetlaczu zestawu wskaźników, informując
kierowcę o konieczności utrzymania po-
jazdu na pasie ruchu.
Kierowca może samodzielnie przerwać sy-
stemowe ostrzeżenie ruchem kierownicy,
poprzez jej obrócenie w dowolnym momen-
cie.
URUCHAMIANIE I OBSŁUGA
204

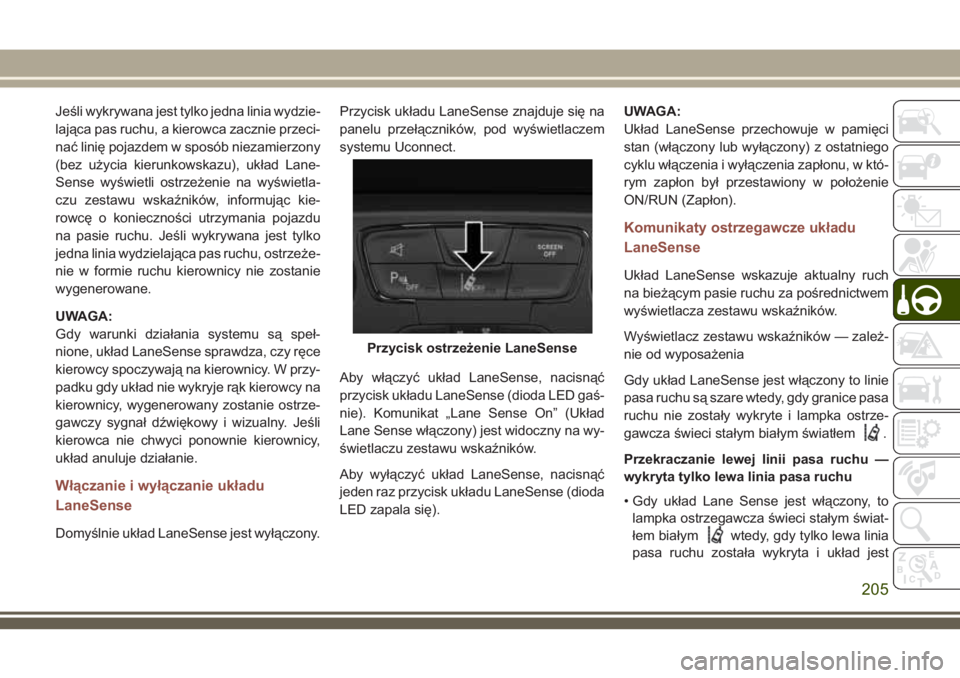

Jeśli wykrywana jest tylko jedna linia wydzie-
lająca pas ruchu, a kierowca zacznie przeci-
nać linię pojazdem w sposób niezamierzony
(bez użycia kierunkowskazu), układ Lane-
Sense wyświetli ostrzeżenie na wyświetla-
czu zestawu wskaźników, informując kie-
rowcę o konieczności utrzymania pojazdu
na pasie ruchu. Jeśli wykrywana jest tylko
jedna linia wydzielająca pas ruchu, ostrzeże-
nie w formie ruchu kierownicy nie zostanie
wygenerowane.
UWAGA:
Gdy warunki działania systemu są speł-
nione, układ LaneSense sprawdza, czy ręce
kierowcy spoczywają na kierownicy. W przy-
padku gdy układ nie wykryje rąk kierowcy na
kierownicy, wygenerowany zostanie ostrze-
gawczy sygnał dźwiękowy i wizualny. Jeśli
kierowca nie chwyci ponownie kierownicy,
układ anuluje działanie.
Włączanie i wyłączanie układu
LaneSense
Domyślnie układ LaneSense jest wyłączony.Przycisk układu LaneSense znajduje się na
panelu przełączników, pod wyświetlaczem
systemu Uconnect.
Aby włączyć układ LaneSense, nacisnąć
przycisk układu LaneSense (dioda LED gaś-
nie). Komunikat „Lane Sense On” (Układ
Lane Sense włączony) jest widoczny na wy-
świetlaczu zestawu wskaźników.
Aby wyłączyć układ LaneSense, nacisnąć
jeden raz przycisk układu LaneSense (dioda
LED zapala się).UWAGA:
Układ LaneSense przechowuje w pamięci
stan (włączony lub wyłączony) z ostatniego
cyklu włączenia i wyłączenia zapłonu, w któ-
rym zapłon był przestawiony w położenie
ON/RUN (Zapłon).
Komunikaty ostrzegawcze układu
LaneSense
Układ LaneSense wskazuje aktualny ruch
na bieżącym pasie ruchu za pośrednictwem
wyświetlacza zestawu wskaźników.
Wyświetlacz zestawu wskaźników — zależ-
nie od wyposażenia
Gdy układ LaneSense jest włączony to linie
pasa ruchu są szare wtedy, gdy granice pasa
ruchu nie zostały wykryte i lampka ostrze-
gawcza świeci stałym białym światłem
.
Przekraczanie lewej linii pasa ruchu —
wykryta tylko lewa linia pasa ruchu
• Gdy układ Lane Sense jest włączony, to
lampka ostrzegawcza świeci stałym świat-
łem białym
wtedy, gdy tylko lewa linia
pasa ruchu została wykryta i układ jest
Przycisk ostrzeżenie LaneSense
205

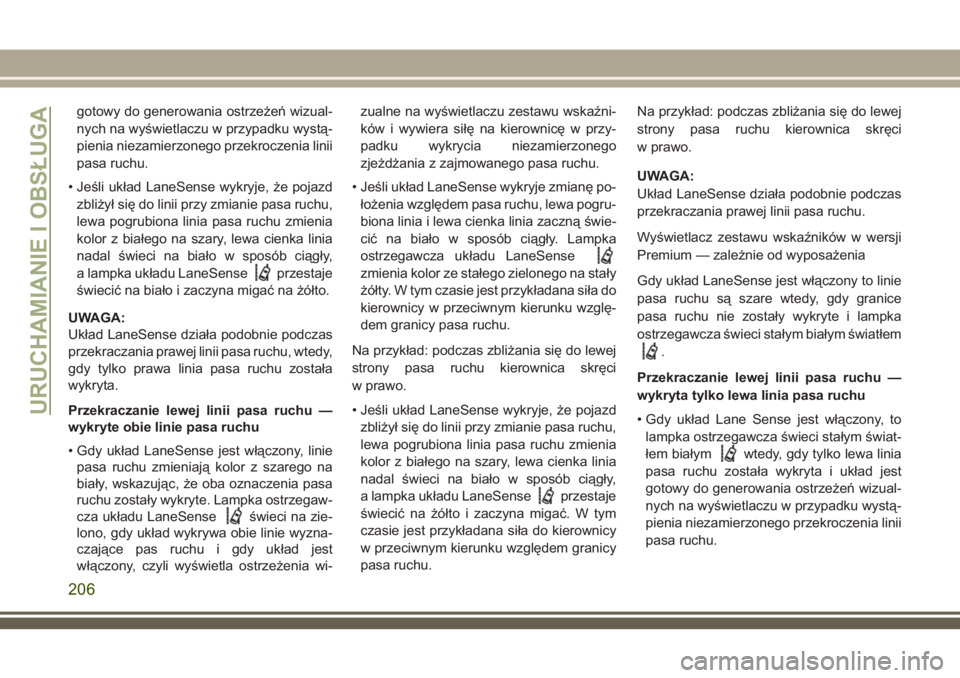

gotowy do generowania ostrzeżeń wizual-
nych na wyświetlaczu w przypadku wystą-
pienia niezamierzonego przekroczenia linii
pasa ruchu.
• Jeśli układ LaneSense wykryje, że pojazd
zbliżył się do linii przy zmianie pasa ruchu,
lewa pogrubiona linia pasa ruchu zmienia
kolor z białego na szary, lewa cienka linia
nadal świeci na biało w sposób ciągły,
a lampka układu LaneSense
przestaje
świecić na biało i zaczyna migać na żółto.
UWAGA:
Układ LaneSense działa podobnie podczas
przekraczania prawej linii pasa ruchu, wtedy,
gdy tylko prawa linia pasa ruchu została
wykryta.
Przekraczanie lewej linii pasa ruchu —
wykryte obie linie pasa ruchu
• Gdy układ LaneSense jest włączony, linie
pasa ruchu zmieniają kolor z szarego na
biały, wskazując, że oba oznaczenia pasa
ruchu zostały wykryte. Lampka ostrzegaw-
cza układu LaneSense
świeci na zie-
lono, gdy układ wykrywa obie linie wyzna-
czające pas ruchu i gdy układ jest
włączony, czyli wyświetla ostrzeżenia wi-zualne na wyświetlaczu zestawu wskaźni-
ków i wywiera siłę na kierownicę w przy-
padku wykrycia niezamierzonego
zjeżdżania z zajmowanego pasa ruchu.
• Jeśli układ LaneSense wykryje zmianę po-
łożenia względem pasa ruchu, lewa pogru-
biona linia i lewa cienka linia zaczną świe-
cić na biało w sposób ciągły. Lampka
ostrzegawcza układu LaneSense
zmienia kolor ze stałego zielonego na stały
żółty. W tym czasie jest przykładana siła do
kierownicy w przeciwnym kierunku wzglę-
dem granicy pasa ruchu.
Na przykład: podczas zbliżania się do lewej
strony pasa ruchu kierownica skręci
w prawo.
• Jeśli układ LaneSense wykryje, że pojazd
zbliżył się do linii przy zmianie pasa ruchu,
lewa pogrubiona linia pasa ruchu zmienia
kolor z białego na szary, lewa cienka linia
nadal świeci na biało w sposób ciągły,
a lampka układu LaneSense
przestaje
świecić na żółto i zaczyna migać. W tym
czasie jest przykładana siła do kierownicy
w przeciwnym kierunku względem granicy
pasa ruchu.Na przykład: podczas zbliżania się do lewej
strony pasa ruchu kierownica skręci
w prawo.
UWAGA:
Układ LaneSense działa podobnie podczas
przekraczania prawej linii pasa ruchu.
Wyświetlacz zestawu wskaźników w wersji
Premium — zależnie od wyposażenia
Gdy układ LaneSense jest włączony to linie
pasa ruchu są szare wtedy, gdy granice
pasa ruchu nie zostały wykryte i lampka
ostrzegawcza świeci stałym białym światłem
.
Przekraczanie lewej linii pasa ruchu —
wykryta tylko lewa linia pasa ruchu
• Gdy układ Lane Sense jest włączony, to
lampka ostrzegawcza świeci stałym świat-
łem białym
wtedy, gdy tylko lewa linia
pasa ruchu została wykryta i układ jest
gotowy do generowania ostrzeżeń wizual-
nych na wyświetlaczu w przypadku wystą-
pienia niezamierzonego przekroczenia linii
pasa ruchu.
URUCHAMIANIE I OBSŁUGA
206
