2018 JEEP COMPASS Instrukcja obsługi (in Polish)

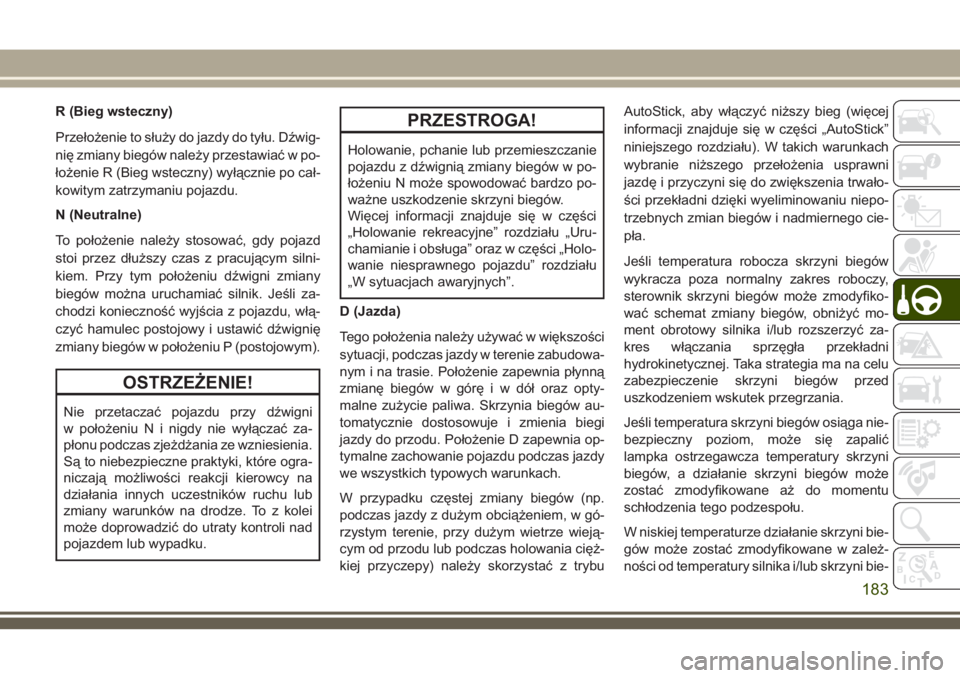

R (Bieg wsteczny)
Przełożenie to służy do jazdy do tyłu. Dźwig-
nię zmiany biegów należy przestawiać w po-
łożenie R (Bieg wsteczny) wyłącznie po cał-
kowitym zatrzymaniu pojazdu.
N (Neutralne)
To położenie należy stosować, gdy pojazd
stoi przez dłuższy czas z pracującym silni-
kiem. Przy tym położeniu dźwigni zmiany
biegów można uruchamiać silnik. Jeśli za-
chodzi konieczność wyjścia z pojazdu, włą-
czyć hamulec postojowy i ustawić dźwignię
zmiany biegów w położeniu P (postojowym).
OSTRZEŻENIE!
Nie przetaczać pojazdu przy dźwigni
w położeniu N i nigdy nie wyłączać za-
płonu podczas zjeżdżania ze wzniesienia.
Są to niebezpieczne praktyki, które ogra-
niczają możliwości reakcji kierowcy na
działania innych uczestników ruchu lub
zmiany warunków na drodze. To z kolei
może doprowadzić do utraty kontroli nad
pojazdem lub wypadku.
PRZESTROGA!
Holowanie, pchanie lub przemieszczanie
pojazdu z dźwignią zmiany biegów w po-
łożeniu N może spowodować bardzo po-
ważne uszkodzenie skrzyni biegów.
Więcej informacji znajduje się w części
„Holowanie rekreacyjne” rozdziału „Uru-
chamianie i obsługa” oraz w części „Holo-
wanie niesprawnego pojazdu” rozdziału
„W sytuacjach awaryjnych”.
D (Jazda)
Tego położenia należy używać w większości
sytuacji, podczas jazdy w terenie zabudowa-
nym i na trasie. Położenie zapewnia płynną
zmianę biegów w górę i w dół oraz opty-
malne zużycie paliwa. Skrzynia biegów au-
tomatycznie dostosowuje i zmienia biegi
jazdy do przodu. Położenie D zapewnia op-
tymalne zachowanie pojazdu podczas jazdy
we wszystkich typowych warunkach.
W przypadku częstej zmiany biegów (np.
podczas jazdy z dużym obciążeniem, w gó-
rzystym terenie, przy dużym wietrze wieją-
cym od przodu lub podczas holowania cięż-
kiej przyczepy) należy skorzystać z trybuAutoStick, aby włączyć niższy bieg (więcej
informacji znajduje się w części „AutoStick”
niniejszego rozdziału). W takich warunkach
wybranie niższego przełożenia usprawni
jazdę i przyczyni się do zwiększenia trwało-
ści przekładni dzięki wyeliminowaniu niepo-
trzebnych zmian biegów i nadmiernego cie-
pła.
Jeśli temperatura robocza skrzyni biegów
wykracza poza normalny zakres roboczy,
sterownik skrzyni biegów może zmodyfiko-
wać schemat zmiany biegów, obniżyć mo-
ment obrotowy silnika i/lub rozszerzyć za-
kres włączania sprzęgła przekładni
hydrokinetycznej. Taka strategia ma na celu
zabezpieczenie skrzyni biegów przed
uszkodzeniem wskutek przegrzania.
Jeśli temperatura skrzyni biegów osiąga nie-
bezpieczny poziom, może się zapalić
lampka ostrzegawcza temperatury skrzyni
biegów, a działanie skrzyni biegów może
zostać zmodyfikowane aż do momentu
schłodzenia tego podzespołu.
W niskiej temperaturze działanie skrzyni bie-
gów może zostać zmodyfikowane w zależ-
ności od temperatury silnika i/lub skrzyni bie-
183

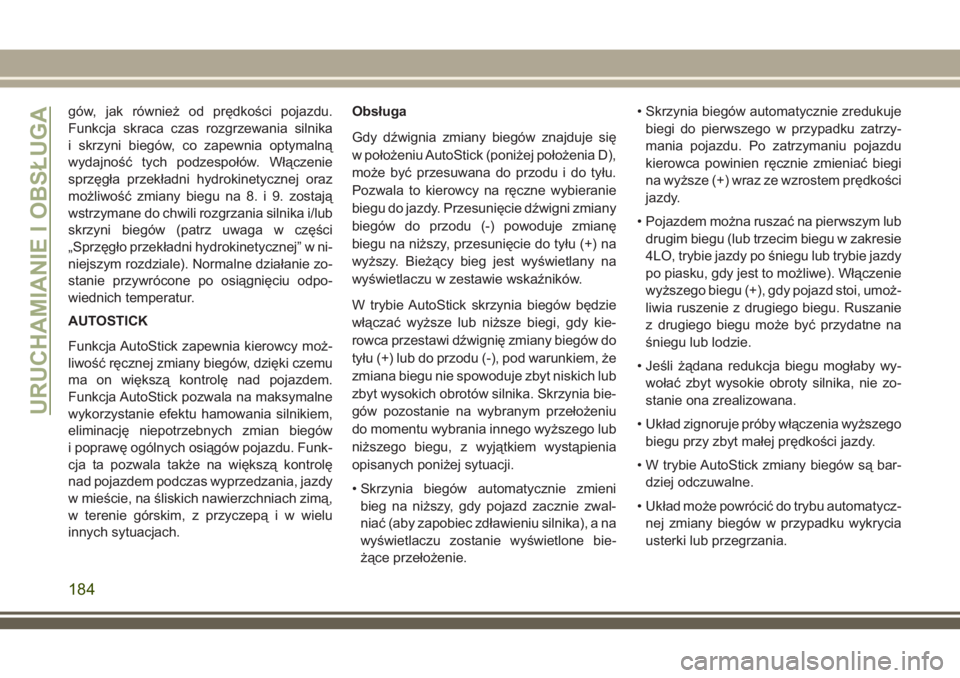

gów, jak również od prędkości pojazdu.
Funkcja skraca czas rozgrzewania silnika
i skrzyni biegów, co zapewnia optymalną
wydajność tych podzespołów. Włączenie
sprzęgła przekładni hydrokinetycznej oraz
możliwość zmiany biegu na 8. i 9. zostają
wstrzymane do chwili rozgrzania silnika i/lub
skrzyni biegów (patrz uwaga w części
„Sprzęgło przekładni hydrokinetycznej” w ni-
niejszym rozdziale). Normalne działanie zo-
stanie przywrócone po osiągnięciu odpo-
wiednich temperatur.
AUTOSTICK
Funkcja AutoStick zapewnia kierowcy moż-
liwość ręcznej zmiany biegów, dzięki czemu
ma on większą kontrolę nad pojazdem.
Funkcja AutoStick pozwala na maksymalne
wykorzystanie efektu hamowania silnikiem,
eliminację niepotrzebnych zmian biegów
i poprawę ogólnych osiągów pojazdu. Funk-
cja ta pozwala także na większą kontrolę
nad pojazdem podczas wyprzedzania, jazdy
w mieście, na śliskich nawierzchniach zimą,
w terenie górskim, z przyczepą i w wielu
innych sytuacjach.Obsługa
Gdy dźwignia zmiany biegów znajduje się
w położeniu AutoStick (poniżej położenia D),
może być przesuwana do przodu i do tyłu.
Pozwala to kierowcy na ręczne wybieranie
biegu do jazdy. Przesunięcie dźwigni zmiany
biegów do przodu (-) powoduje zmianę
biegu na niższy, przesunięcie do tyłu (+) na
wyższy. Bieżący bieg jest wyświetlany na
wyświetlaczu w zestawie wskaźników.
W trybie AutoStick skrzynia biegów będzie
włączać wyższe lub niższe biegi, gdy kie-
rowca przestawi dźwignię zmiany biegów do
tyłu (+) lub do przodu (-), pod warunkiem, że
zmiana biegu nie spowoduje zbyt niskich lub
zbyt wysokich obrotów silnika. Skrzynia bie-
gów pozostanie na wybranym przełożeniu
do momentu wybrania innego wyższego lub
niższego biegu, z wyjątkiem wystąpienia
opisanych poniżej sytuacji.
• Skrzynia biegów automatycznie zmieni
bieg na niższy, gdy pojazd zacznie zwal-
niać (aby zapobiec zdławieniu silnika), a na
wyświetlaczu zostanie wyświetlone bie-
żące przełożenie.• Skrzynia biegów automatycznie zredukuje
biegi do pierwszego w przypadku zatrzy-
mania pojazdu. Po zatrzymaniu pojazdu
kierowca powinien ręcznie zmieniać biegi
na wyższe (+) wraz ze wzrostem prędkości
jazdy.
• Pojazdem można ruszać na pierwszym lub
drugim biegu (lub trzecim biegu w zakresie
4LO, trybie jazdy po śniegu lub trybie jazdy
po piasku, gdy jest to możliwe). Włączenie
wyższego biegu (+), gdy pojazd stoi, umoż-
liwia ruszenie z drugiego biegu. Ruszanie
z drugiego biegu może być przydatne na
śniegu lub lodzie.
• Jeśli żądana redukcja biegu mogłaby wy-
wołać zbyt wysokie obroty silnika, nie zo-
stanie ona zrealizowana.
• Układ zignoruje próby włączenia wyższego
biegu przy zbyt małej prędkości jazdy.
• W trybie AutoStick zmiany biegów są bar-
dziej odczuwalne.
• Układ może powrócić do trybu automatycz-
nej zmiany biegów w przypadku wykrycia
usterki lub przegrzania.
URUCHAMIANIE I OBSŁUGA
184

UWAGA:
Tryb AutoStick jest wyłączony po uruchomie-
niu funkcji Selec-Speed lub układu asysty
przy zjeżdżaniu ze wzniesienia (HDC).
Aby wyłączyć AutoStick, należy przestawić
dźwignię zmiany biegów z powrotem w po-
łożenie D. Położenie AutoStick można włą-
czyć lub wyłączyć w dowolnym momencie,
bez zdejmowania stopy z pedału
przyspieszenia.
OSTRZEŻENIE!
Nie należy redukować biegu w celu ha-
mowania silnikiem podczas jazdy po śli-
skiej nawierzchni. Koła napędowe mogą
stracić przyczepność i pojazd może
wpaść w poślizg, powodując wypadek lub
obrażenia.
Tryb awaryjny skrzyni biegów
Skrzynia biegów jest elektronicznie monito-
rowana pod kątem nieprawidłowego działa-
nia. W przypadku wykrycia warunku, który
mógłby spowodować uszkodzenie skrzyni
biegów, uruchamiany jest tryb Limp Home
skrzyni biegów. W tym trybie skrzynia bie-gów może wykorzystywać tylko określony
bieg lub pozostawać w położeniu N. Lampka
sygnalizująca usterkę (MIL) może się świe-
cić. Tryb Limp Home może umożliwić dojazd
do autoryzowanej stacji obsługi bez uszko-
dzenia skrzyni biegów, aby można było prze-
prowadzić czynności serwisowe.
W przypadku chwilowego problemu skrzynię
biegów można wyzerować w celu odzyska-
nia kontroli nad wszystkimi biegami poprzez
wykonanie następujących czynności:
1. Zatrzymać pojazd.
2. Ustawić dźwignię zmiany biegów w poło-
żeniu P, jeśli to możliwe. Jeśli nie, ustawić
dźwignię zmiany biegów w położeniu N.
3. Ustawić wyłącznik zapłonu w położeniu
OFF (Wyłączony). W przypadku silników
uruchamianych przyciskiem, nacisnąć
i przytrzymać przycisk uruchamiania aż
silnik się wyłączy.
4. Odczekać około 30 sekund.
5. Ponownie uruchomić silnik.6. Ustawić dźwignię zmiany biegów w żąda-
nym położeniu. W przypadku braku
usterki przywracane jest normalne dzia-
łanie skrzyni biegów.
UWAGA:
Pomimo tego, że skrzynię biegów można
zresetować, zalecamy odwiedzenie autory-
zowanego dealera przy najbliższej okazji.
Autoryzowani dealerzy mają na wyposaże-
niu sprzęt diagnostyczny umożliwiający
ocenę stanu skrzyni biegów. Jeśli skrzyni
biegów nie można wyzerować, kontrola
w autoryzowanej stacji obsługi jest nie-
zbędna.
Sprzęgło przekładni hydrokinetycznej
Automatyczna skrzynia biegów jest wyposa-
żona w funkcję umożliwiającą zmniejszenie
zużycia paliwa. Przy zadanych prędkoś-
ciach automatycznie uruchamiane jest
sprzęgło wbudowane w przekładnię hydroki-
netyczną. Działanie układu może sprawiać
wrażenie nietypowego działania skrzyni bie-
gów lub zmieniać czas reakcji przy zmianie
wyższych biegów. Podczas zwalniania lub
przy określonych warunkach przyspieszania
sprzęgło automatycznie się wyłącza.
185

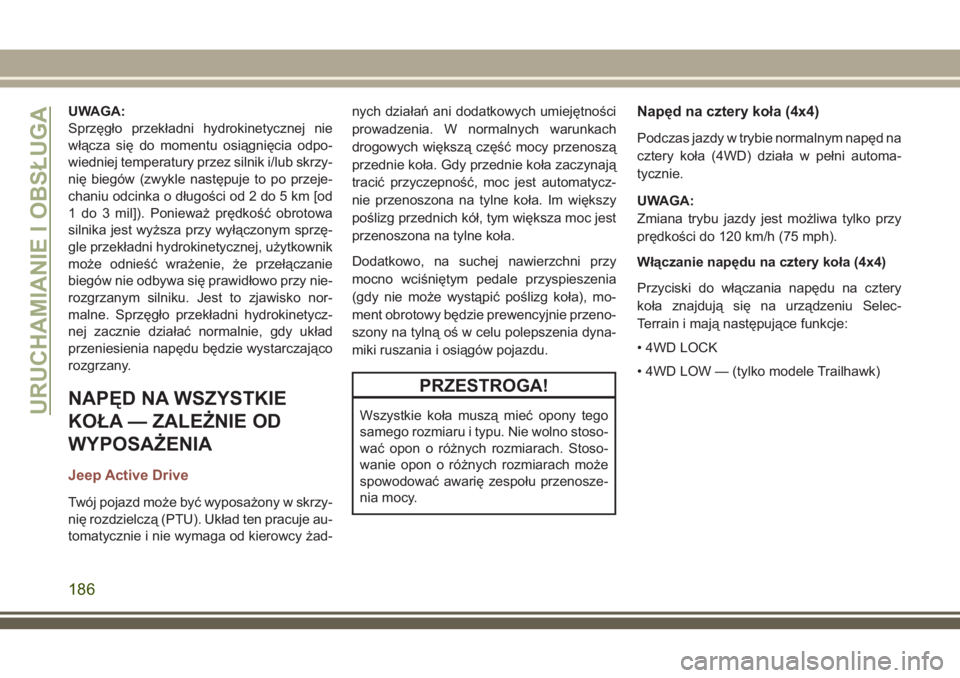

UWAGA:
Sprzęgło przekładni hydrokinetycznej nie
włącza się do momentu osiągnięcia odpo-
wiedniej temperatury przez silnik i/lub skrzy-
nię biegów (zwykle następuje to po przeje-
chaniu odcinka o długości od 2 do 5 km [od
1 do 3 mil]). Ponieważ prędkość obrotowa
silnika jest wyższa przy wyłączonym sprzę-
gle przekładni hydrokinetycznej, użytkownik
może odnieść wrażenie, że przełączanie
biegów nie odbywa się prawidłowo przy nie-
rozgrzanym silniku. Jest to zjawisko nor-
malne. Sprzęgło przekładni hydrokinetycz-
nej zacznie działać normalnie, gdy układ
przeniesienia napędu będzie wystarczająco
rozgrzany.
NAPĘD NA WSZYSTKIE
KOŁA — ZALEŻNIE OD
WYPOSAŻENIA
Jeep Active Drive
Twój pojazd może być wyposażony w skrzy-
nię rozdzielczą (PTU). Układ ten pracuje au-
tomatycznie i nie wymaga od kierowcy żad-nych działań ani dodatkowych umiejętności
prowadzenia. W normalnych warunkach
drogowych większą część mocy przenoszą
przednie koła. Gdy przednie koła zaczynają
tracić przyczepność, moc jest automatycz-
nie przenoszona na tylne koła. Im większy
poślizg przednich kół, tym większa moc jest
przenoszona na tylne koła.
Dodatkowo, na suchej nawierzchni przy
mocno wciśniętym pedale przyspieszenia
(gdy nie może wystąpić poślizg koła), mo-
ment obrotowy będzie prewencyjnie przeno-
szony na tylną oś w celu polepszenia dyna-
miki ruszania i osiągów pojazdu.
PRZESTROGA!
Wszystkie koła muszą mieć opony tego
samego rozmiaru i typu. Nie wolno stoso-
wać opon o różnych rozmiarach. Stoso-
wanie opon o różnych rozmiarach może
spowodować awarię zespołu przenosze-
nia mocy.
Napęd na cztery koła (4x4)
Podczas jazdy w trybie normalnym napęd na
cztery koła (4WD) działa w pełni automa-
tycznie.
UWAGA:
Zmiana trybu jazdy jest możliwa tylko przy
prędkości do 120 km/h (75 mph).
Włączanie napędu na cztery koła (4x4)
Przyciski do włączania napędu na cztery
koła znajdują się na urządzeniu Selec-
Terrain i mają następujące funkcje:
• 4WD LOCK
• 4WD LOW — (tylko modele Trailhawk)
URUCHAMIANIE I OBSŁUGA
186

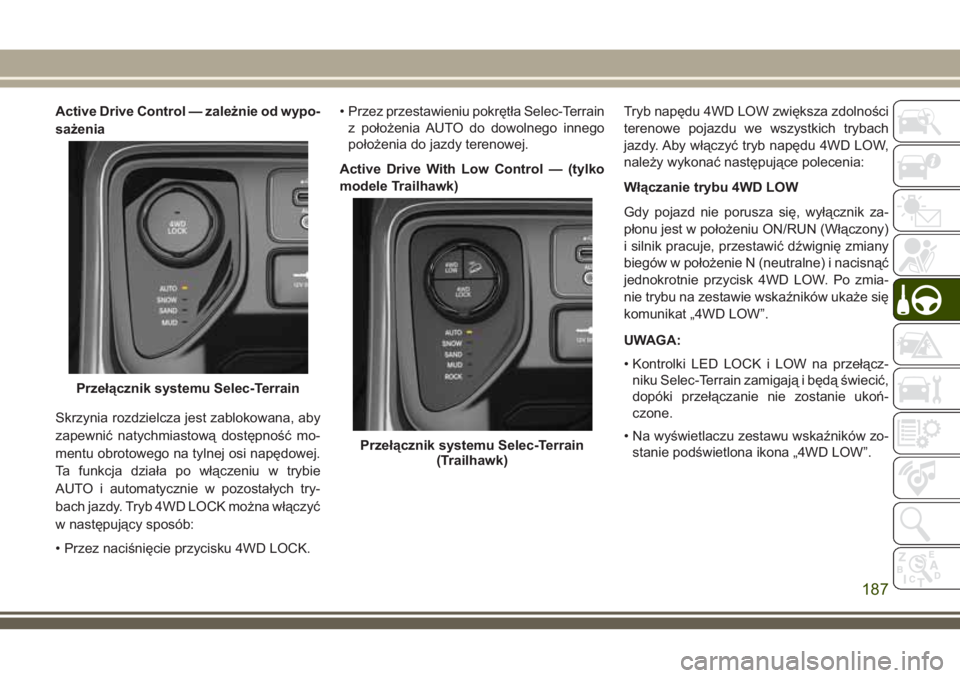

Active Drive Control — zależnie od wypo-
sażenia
Skrzynia rozdzielcza jest zablokowana, aby
zapewnić natychmiastową dostępność mo-
mentu obrotowego na tylnej osi napędowej.
Ta funkcja działa po włączeniu w trybie
AUTO i automatycznie w pozostałych try-
bach jazdy. Tryb 4WD LOCK można włączyć
w następujący sposób:
• Przez naciśnięcie przycisku 4WD LOCK.• Przez przestawieniu pokrętła Selec-Terrain
z położenia AUTO do dowolnego innego
położenia do jazdy terenowej.
Active Drive With Low Control — (tylko
modele Trailhawk)Tryb napędu 4WD LOW zwiększa zdolności
terenowe pojazdu we wszystkich trybach
jazdy. Aby włączyć tryb napędu 4WD LOW,
należy wykonać następujące polecenia:
Włączanie trybu 4WD LOW
Gdy pojazd nie porusza się, wyłącznik za-
płonu jest w położeniu ON/RUN (Włączony)
i silnik pracuje, przestawić dźwignię zmiany
biegów w położenie N (neutralne) i nacisnąć
jednokrotnie przycisk 4WD LOW. Po zmia-
nie trybu na zestawie wskaźników ukaże się
komunikat „4WD LOW”.
UWAGA:
• Kontrolki LED LOCK i LOW na przełącz-
niku Selec-Terrain zamigają i będą świecić,
dopóki przełączanie nie zostanie ukoń-
czone.
• Na wyświetlaczu zestawu wskaźników zo-
stanie podświetlona ikona „4WD LOW”.
Przełącznik systemu Selec-Terrain
Przełącznik systemu Selec-Terrain
(Trailhawk)
187

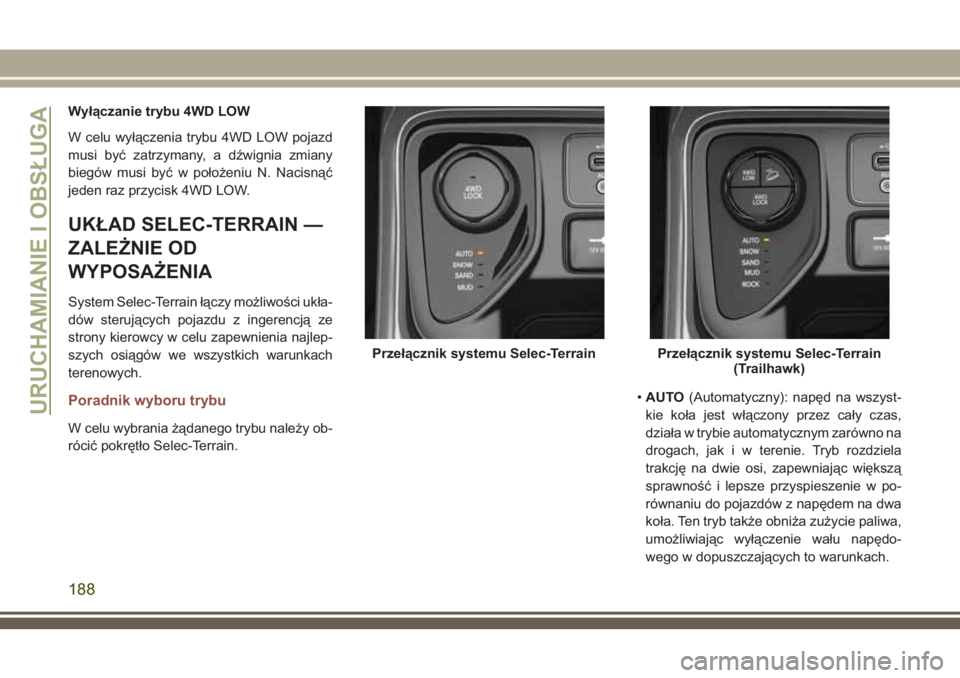

Wyłączanie trybu 4WD LOW
W celu wyłączenia trybu 4WD LOW pojazd
musi być zatrzymany, a dźwignia zmiany
biegów musi być w położeniu N. Nacisnąć
jeden raz przycisk 4WD LOW.
UKŁAD SELEC-TERRAIN —
ZALEŻNIE OD
WYPOSAŻENIA
System Selec-Terrain łączy możliwości ukła-
dów sterujących pojazdu z ingerencją ze
strony kierowcy w celu zapewnienia najlep-
szych osiągów we wszystkich warunkach
terenowych.
Poradnik wyboru trybu
W celu wybrania żądanego trybu należy ob-
rócić pokrętło Selec-Terrain.•AUTO(Automatyczny): napęd na wszyst-
kie koła jest włączony przez cały czas,
działa w trybie automatycznym zarówno na
drogach, jak i w terenie. Tryb rozdziela
trakcję na dwie osi, zapewniając większą
sprawność i lepsze przyspieszenie w po-
równaniu do pojazdów z napędem na dwa
koła. Ten tryb także obniża zużycie paliwa,
umożliwiając wyłączenie wału napędo-
wego w dopuszczających to warunkach.
Przełącznik systemu Selec-TerrainPrzełącznik systemu Selec-Terrain
(Trailhawk)
URUCHAMIANIE I OBSŁUGA
188

•SNOW(Śnieg): zapewnia większą stabil-
ność podczas jazdy w niekorzystnych wa-
runkach atmosferycznych. Przeznaczony
do użytku na drogach i w terenie, np. gdy
droga pokryta jest śniegiem. W trybie
SNOW (śnieg) (w zależności od określo-
nych warunków eksploatacyjnych) skrzy-
nia biegów może podczas ruszania wyko-
rzystywać drugi bieg (zamiast pierwszego)
w celu zminimalizowania poślizgu kół.
•SAND(Piasek): przeznaczony do użytku
w terenie lub na powierzchniach o niskiej
trakcji, takich jak suchy piasek. Przekładnia
jest ustawiona w tryb zapewniania maksy-
malnej trakcji.
•MUD(Błoto): przeznaczony do użytku w te-
renie lub na powierzchniach o niskiej trak-
cji, takich jak błoto czy mokra trawa.
•ROCK(Skały) (tylko Trailhawk): tryb ten
jest dostępny tylko w zakresie 4WD LOW.
Pojazd ma zapewnioną maksymalną trak-
cję i sterowność do jazdy w terenie. Ten
tryb maksymalnie wykorzystuje możliwości
pojazdu do jazdy w terenie. Służy do poko-nywania przeszkód takich jak duże głazy,
głębokie koleiny i podobnych z niską
prędkością.
UWAGA:
• Tryb Rock (kamienie) jest dostępny wy-
łącznie w pojazdach z pakietem Off Road.
• W celu zapewnienia kontroli nad pojazdem
podczas zjeżdżania ze stromego wzniesie-
nia należy włączyć układ kontroli zjeżdża-
nia ze wzniesienia. Więcej informacji znaj-
duje się w części „Elektroniczny układ
kontroli hamulców” niniejszego rozdziału.
SYSTEM STOP/START —
ZALEŻNIE OD
WYPOSAŻENIA
Funkcja Stop/Start została opracowana
z myślą o zredukowaniu zużycia paliwa.
Podczas postoju pojazdu system automa-
tycznie zatrzymuje silnik, jeżeli spełniane są
określone warunki. Zwolnienie pedału ha-
mulca lub sprzęgła lub wciśnięcie pedału
przyspieszenia powoduje automatyczne
wznowienie pracy silnika.
OSTRZEŻENIE!
Przed otwarciem pokrywy silnika należy
upewnić się, że silnik samochodu jest wy-
łączony, a wyłącznik zapłonu znajduje się
w położeniu OFF (Wyłączony). Postępuj
zgodnie ze wskazaniami na tabliczce pod
pokrywą komory silnika. Jeśli w samocho-
dzie znajdują się inne osoby, zaleca się
zabranie kluczyka z nadajnikiem. Pojazd
należy opuścić dopiero po wyjęciu klu-
czyka z nadajnikiem, gdy wyłącznik za-
płonu jest w trybie OFF (Wyłączony). Na
czas tankowania wyłączyć silnik (wyłącz-
nik zapłonu w trybie OFF (Wyłączony)).
PRZESTROGA!
W celu wymiany akumulatora zawsze
skontaktuj się z autoryzowanym deale-
rem. Akumulator wymieniaj na nowy tego
samego typu (HEAVY DUTY) i o takich
samych parametrach.
189

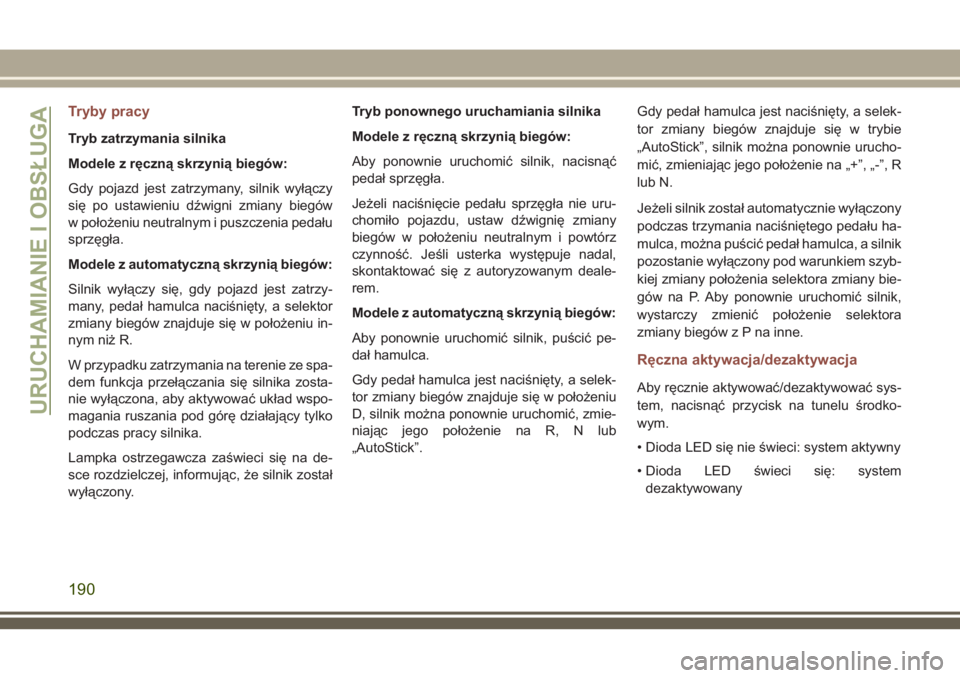

Tryby pracy
Tryb zatrzymania silnika
Modele z ręczną skrzynią biegów:
Gdy pojazd jest zatrzymany, silnik wyłączy
się po ustawieniu dźwigni zmiany biegów
w położeniu neutralnym i puszczenia pedału
sprzęgła.
Modele z automatyczną skrzynią biegów:
Silnik wyłączy się, gdy pojazd jest zatrzy-
many, pedał hamulca naciśnięty, a selektor
zmiany biegów znajduje się w położeniu in-
nym niż R.
W przypadku zatrzymania na terenie ze spa-
dem funkcja przełączania się silnika zosta-
nie wyłączona, aby aktywować układ wspo-
magania ruszania pod górę działający tylko
podczas pracy silnika.
Lampka ostrzegawcza zaświeci się na de-
sce rozdzielczej, informując, że silnik został
wyłączony.Tryb ponownego uruchamiania silnika
Modele z ręczną skrzynią biegów:
Aby ponownie uruchomić silnik, nacisnąć
pedał sprzęgła.
Jeżeli naciśnięcie pedału sprzęgła nie uru-
chomiło pojazdu, ustaw dźwignię zmiany
biegów w położeniu neutralnym i powtórz
czynność. Jeśli usterka występuje nadal,
skontaktować się z autoryzowanym deale-
rem.
Modele z automatyczną skrzynią biegów:
Aby ponownie uruchomić silnik, puścić pe-
dał hamulca.
Gdy pedał hamulca jest naciśnięty, a selek-
tor zmiany biegów znajduje się w położeniu
D, silnik można ponownie uruchomić, zmie-
niając jego położenie na R, N lub
„AutoStick”.Gdy pedał hamulca jest naciśnięty, a selek-
tor zmiany biegów znajduje się w trybie
„AutoStick”, silnik można ponownie urucho-
mić, zmieniając jego położenie na „+”, „-”, R
lub N.
Jeżeli silnik został automatycznie wyłączony
podczas trzymania naciśniętego pedału ha-
mulca, można puścić pedał hamulca, a silnik
pozostanie wyłączony pod warunkiem szyb-
kiej zmiany położenia selektora zmiany bie-
gów na P. Aby ponownie uruchomić silnik,
wystarczy zmienić położenie selektora
zmiany biegów z P na inne.
Ręczna aktywacja/dezaktywacja
Aby ręcznie aktywować/dezaktywować sys-
tem, nacisnąć przycisk na tunelu środko-
wym.
• Dioda LED się nie świeci: system aktywny
• Dioda LED świeci się: system
dezaktywowany
URUCHAMIANIE I OBSŁUGA
190
