2018 JEEP COMPASS Instrukcja obsługi (in Polish)

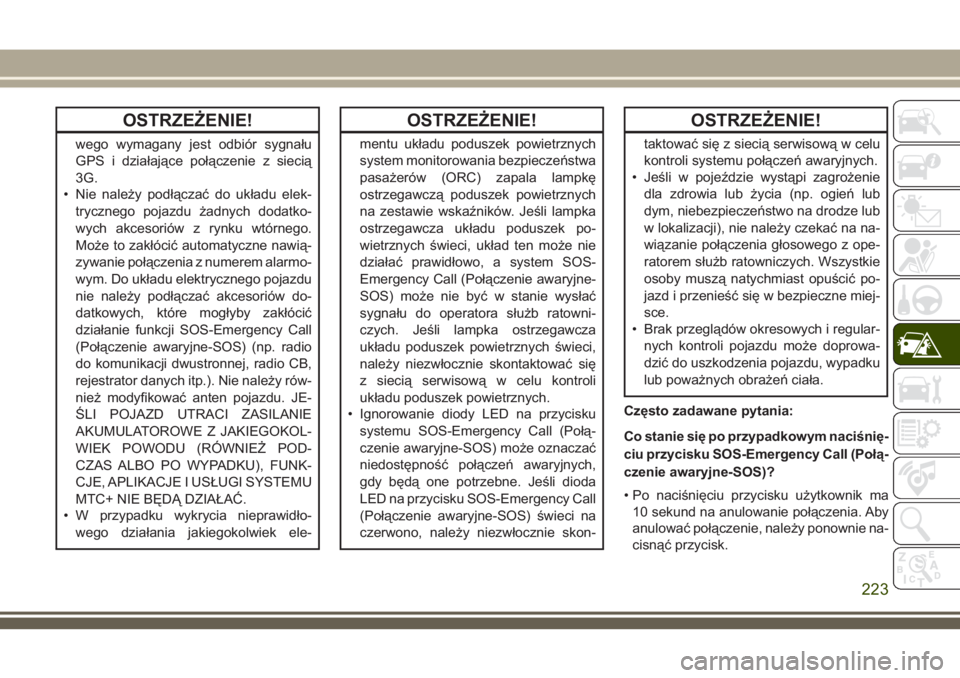

OSTRZEŻENIE!
wego wymagany jest odbiór sygnału
GPS i działające połączenie z siecią
3G.
• Nie należy podłączać do układu elek-
trycznego pojazdu żadnych dodatko-
wych akcesoriów z rynku wtórnego.
Może to zakłócić automatyczne nawią-
zywanie połączenia z numerem alarmo-
wym. Do układu elektrycznego pojazdu
nie należy podłączać akcesoriów do-
datkowych, które mogłyby zakłócić
działanie funkcji SOS-Emergency Call
(Połączenie awaryjne-SOS) (np. radio
do komunikacji dwustronnej, radio CB,
rejestrator danych itp.). Nie należy rów-
nież modyfikować anten pojazdu. JE-
ŚLI POJAZD UTRACI ZASILANIE
AKUMULATOROWE Z JAKIEGOKOL-
WIEK POWODU (RÓWNIEŻ POD-
CZAS ALBO PO WYPADKU), FUNK-
CJE, APLIKACJE I USŁUGI SYSTEMU
MTC+ NIE BĘDĄ DZIAŁAĆ.
• W przypadku wykrycia nieprawidło-
wego działania jakiegokolwiek ele-
OSTRZEŻENIE!
mentu układu poduszek powietrznych
system monitorowania bezpieczeństwa
pasażerów (ORC) zapala lampkę
ostrzegawczą poduszek powietrznych
na zestawie wskaźników. Jeśli lampka
ostrzegawcza układu poduszek po-
wietrznych świeci, układ ten może nie
działać prawidłowo, a system SOS-
Emergency Call (Połączenie awaryjne-
SOS) może nie być w stanie wysłać
sygnału do operatora służb ratowni-
czych. Jeśli lampka ostrzegawcza
układu poduszek powietrznych świeci,
należy niezwłocznie skontaktować się
z siecią serwisową w celu kontroli
układu poduszek powietrznych.
• Ignorowanie diody LED na przycisku
systemu SOS-Emergency Call (Połą-
czenie awaryjne-SOS) może oznaczać
niedostępność połączeń awaryjnych,
gdy będą one potrzebne. Jeśli dioda
LED na przycisku SOS-Emergency Call
(Połączenie awaryjne-SOS) świeci na
czerwono, należy niezwłocznie skon-
OSTRZEŻENIE!
taktować się z siecią serwisową w celu
kontroli systemu połączeń awaryjnych.
• Jeśli w pojeździe wystąpi zagrożenie
dla zdrowia lub życia (np. ogień lub
dym, niebezpieczeństwo na drodze lub
w lokalizacji), nie należy czekać na na-
wiązanie połączenia głosowego z ope-
ratorem służb ratowniczych. Wszystkie
osoby muszą natychmiast opuścić po-
jazd i przenieść się w bezpieczne miej-
sce.
• Brak przeglądów okresowych i regular-
nych kontroli pojazdu może doprowa-
dzić do uszkodzenia pojazdu, wypadku
lub poważnych obrażeń ciała.
Często zadawane pytania:
Co stanie się po przypadkowym naciśnię-
ciu przycisku SOS-Emergency Call (Połą-
czenie awaryjne-SOS)?
• Po naciśnięciu przycisku użytkownik ma
10 sekund na anulowanie połączenia. Aby
anulować połączenie, należy ponownie na-
cisnąć przycisk.
223

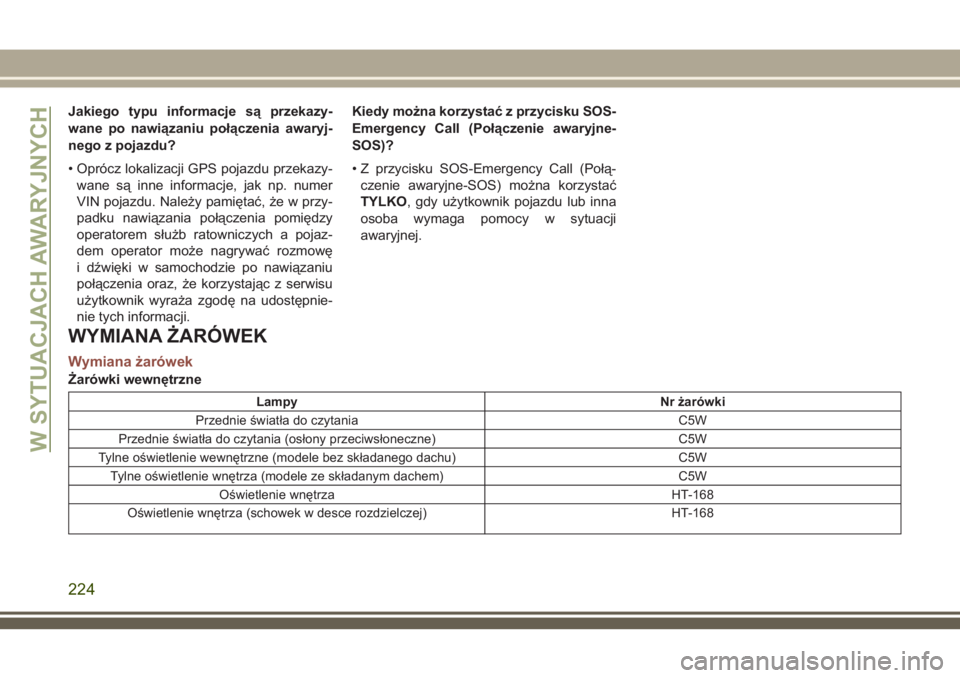

Jakiego typu informacje są przekazy-
wane po nawiązaniu połączenia awaryj-
nego z pojazdu?
• Oprócz lokalizacji GPS pojazdu przekazy-
wane są inne informacje, jak np. numer
VIN pojazdu. Należy pamiętać, że w przy-
padku nawiązania połączenia pomiędzy
operatorem służb ratowniczych a pojaz-
dem operator może nagrywać rozmowę
i dźwięki w samochodzie po nawiązaniu
połączenia oraz, że korzystając z serwisu
użytkownik wyraża zgodę na udostępnie-
nie tych informacji.Kiedy można korzystać z przycisku SOS-
Emergency Call (Połączenie awaryjne-
SOS)?
• Z przycisku SOS-Emergency Call (Połą-
czenie awaryjne-SOS) można korzystać
TYLKO, gdy użytkownik pojazdu lub inna
osoba wymaga pomocy w sytuacji
awaryjnej.
WYMIANA ŻARÓWEK
Wymiana żarówek
Żarówki wewnętrzne
Lampy Nr żarówki
Przednie światła do czytania C5W
Przednie światła do czytania (osłony przeciwsłoneczne) C5W
Tylne oświetlenie wewnętrzne (modele bez składanego dachu) C5W
Tylne oświetlenie wnętrza (modele ze składanym dachem) C5W
Oświetlenie wnętrza HT-168
Oświetlenie wnętrza (schowek w desce rozdzielczej) HT-168
W SYTUACJACH AWARYJNYCH
224

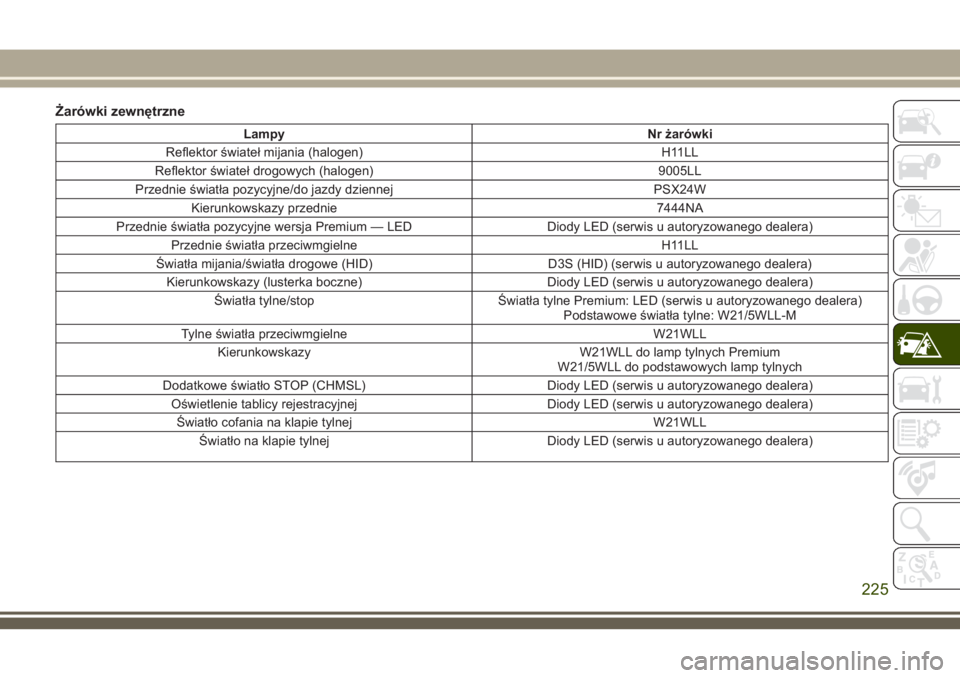

Żarówki zewnętrzne
Lampy Nr żarówki
Reflektor świateł mijania (halogen) H11LL
Reflektor świateł drogowych (halogen) 9005LL
Przednie światła pozycyjne/do jazdy dziennej PSX24W
Kierunkowskazy przednie 7444NA
Przednie światła pozycyjne wersja Premium — LED Diody LED (serwis u autoryzowanego dealera)
Przednie światła przeciwmgielne H11LL
Światła mijania/światła drogowe (HID) D3S (HID) (serwis u autoryzowanego dealera)
Kierunkowskazy (lusterka boczne) Diody LED (serwis u autoryzowanego dealera)
Światła tylne/stop Światła tylne Premium: LED (serwis u autoryzowanego dealera)
Podstawowe światła tylne: W21/5WLL-M
Tylne światła przeciwmgielne W21WLL
Kierunkowskazy W21WLL do lamp tylnych Premium
W21/5WLL do podstawowych lamp tylnych
Dodatkowe światło STOP (CHMSL) Diody LED (serwis u autoryzowanego dealera)
Oświetlenie tablicy rejestracyjnej Diody LED (serwis u autoryzowanego dealera)
Światło cofania na klapie tylnej W21WLL
Światło na klapie tylnej Diody LED (serwis u autoryzowanego dealera)
225

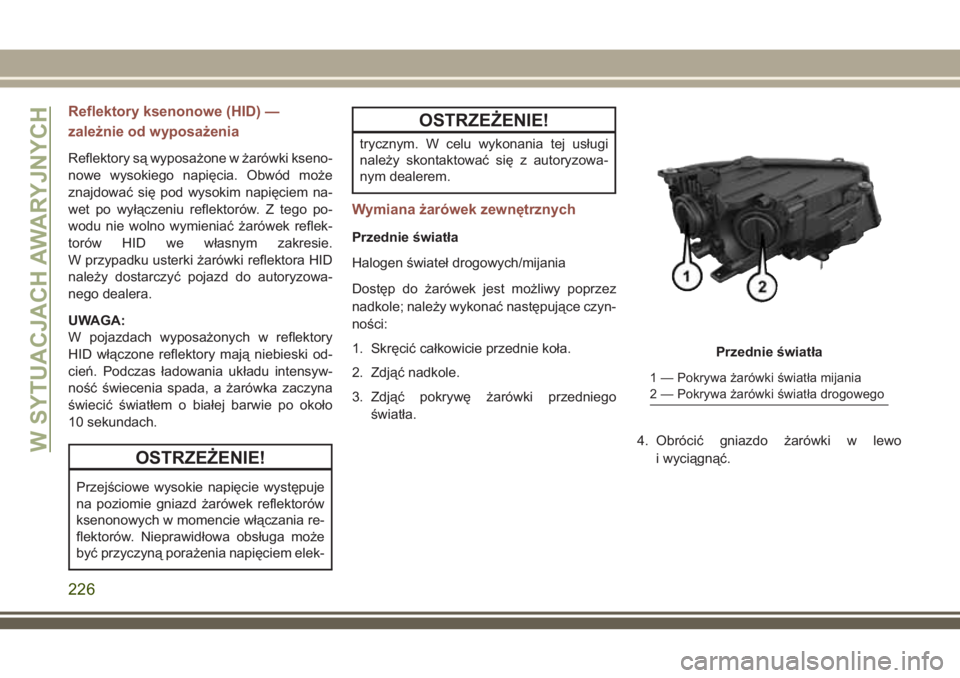

Reflektory ksenonowe (HID) —
zależnie od wyposażenia
Reflektory są wyposażone w żarówki kseno-
nowe wysokiego napięcia. Obwód może
znajdować się pod wysokim napięciem na-
wet po wyłączeniu reflektorów. Z tego po-
wodu nie wolno wymieniać żarówek reflek-
torów HID we własnym zakresie.
W przypadku usterki żarówki reflektora HID
należy dostarczyć pojazd do autoryzowa-
nego dealera.
UWAGA:
W pojazdach wyposażonych w reflektory
HID włączone reflektory mają niebieski od-
cień. Podczas ładowania układu intensyw-
ność świecenia spada, a żarówka zaczyna
świecić światłem o białej barwie po około
10 sekundach.
OSTRZEŻENIE!
Przejściowe wysokie napięcie występuje
na poziomie gniazd żarówek reflektorów
ksenonowych w momencie włączania re-
flektorów. Nieprawidłowa obsługa może
być przyczyną porażenia napięciem elek-
OSTRZEŻENIE!
trycznym. W celu wykonania tej usługi
należy skontaktować się z autoryzowa-
nym dealerem.
Wymiana żarówek zewnętrznych
Przednie światła
Halogen świateł drogowych/mijania
Dostęp do żarówek jest możliwy poprzez
nadkole; należy wykonać następujące czyn-
ności:
1. Skręcić całkowicie przednie koła.
2. Zdjąć nadkole.
3. Zdjąć pokrywę żarówki przedniego
światła.
4. Obrócić gniazdo żarówki w lewo
i wyciągnąć.
Przednie światła
1 — Pokrywa żarówki światła mijania
2 — Pokrywa żarówki światła drogowego
W SYTUACJACH AWARYJNYCH
226

5. Nacisnąć płytkę blokującą złącza żarówki
i wyjąć żarówkę wraz z gniazdem.
6. Zainstalować nową żarówkę przednich
świateł i upewnić się, że jest zamoco-
wana prawidłowo.
7. Zainstalować żarówkę i gniazdo; obrócić
w prawo aż do prawidłowego
zablokowania.
8. Założyć z powrotem nadkole.UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.
OSTRZEŻENIE!
Wymiany lamp można dokonywać tylko,
gdy silnik jest wyłączony. Należy się rów-
nież upewnić, że silnik wystygł, aby unik-
nąć poparzeń.
Światło kierunkowskazu/światła
pozycyjne/światła dzienne
W celu wymiany żarówek:
1. Skręcić całkowicie przednie koła.
2. Zdjąć nadkole.
3. Rozłączyć złącza elektryczne.
4. W przypadku żarówki świateł do jazdy
dziennej (DRL) chwycić jej górną część
i dolne płytki blokujące, a następnie ścis-
nąć i wymontować żarówkę.5. Nową żarówkę DRL zamontować, deli-
katnie wciskając do środka obudowy.
Oznaką poprawnego osadzenia żarówki
jest kliknięcie górnych i dolnych płytek
blokujących.
6. Żarówkę kierunkowskazu wymontować,
obracając w lewo i wyciągając razem
z gniazdem. Pociągnąć żarówkę ukoś-
nie, aby wyciągnąć ją z gniazda.
7. Zainstalować żarówkę z gniazdem, obra-
cając w prawo, tak aby została poprawnie
zamocowana.
8. Podłączyć ponownie złącza elektryczne.
9. Założyć z powrotem nadkole.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.
Przednie światła przeciwmgielne
W celu wymiany żarówek:
1. Skręcić całkowicie przednie koła.
2. Zdjąć nadkole.
3. Rozłączyć złącze elektryczne, naciskając
jego zatrzask.

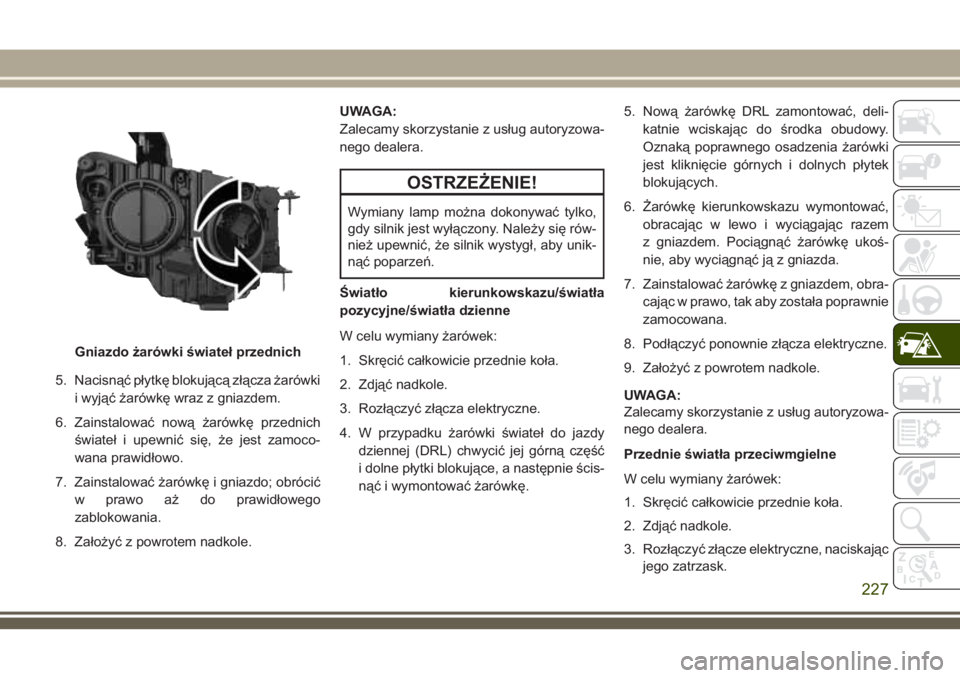

Gniazdo żarówki świateł przednich
227

4. Obrócić żarówkę w lewo, a następnie
wymienić.
5. Umieścić nową żarówkę w gnieździe, tak
aby została zablokowana w odpowied-
nim położeniu.6. Podłączyć ponownie złącze elektryczne.
7. Założyć z powrotem nadkole.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.
Tylne światła nadwozia
Elementy składowe:
• Światła pozycyjne
• Światła stop
• Kierunkowskazy
W celu wymiany żarówek:
1. Otworzyć tylną klapę.
2. Usunąć mocowania za pomocą odpo-
wiedniego narzędzia.
3. Odłączyć złącze elektryczne, naciskając
element mocujący.
4. Wyjąć tylne światła nadwozia, wysuwa-
jąc je od strony tyłu pojazdu.

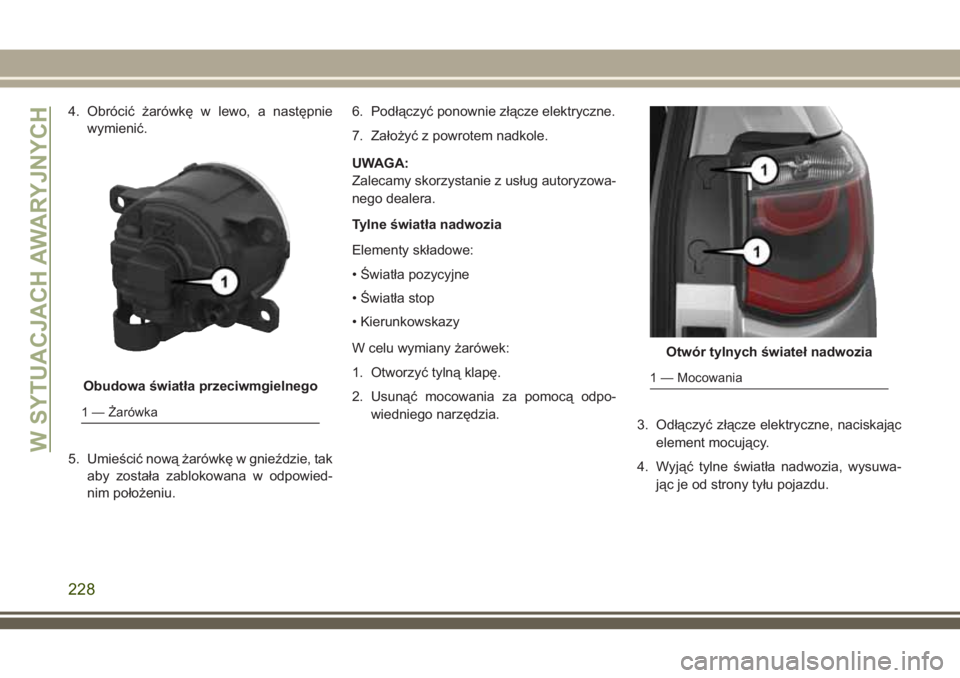

Obudowa światła przeciwmgielnego
1 — Żarówka
Otwór tylnych świateł nadwozia
1 — Mocowania
W SYTUACJACH AWARYJNYCH
228

5. W razie potrzeby wymienić żarówkę, wy-
kręcając i wyjmując jej obudowę.
6. Zainstalować nową żarówkę i upewnić
się, że jest zamocowana prawidłowo.
7. Ponownie zamontować w samochodzie
zespół lampy tylnej.8. Podłączyć ponownie złącze elektryczne.
9. Zamontować ponownie światło nadwo-
zia, upewniając się, że kołki z łbem okrą-
głym są ustawione prawidłowo.
10. Założyć mocowania i dokręcić zespół
lampy nadwozia.
11. Zamknąć tylną klapę.

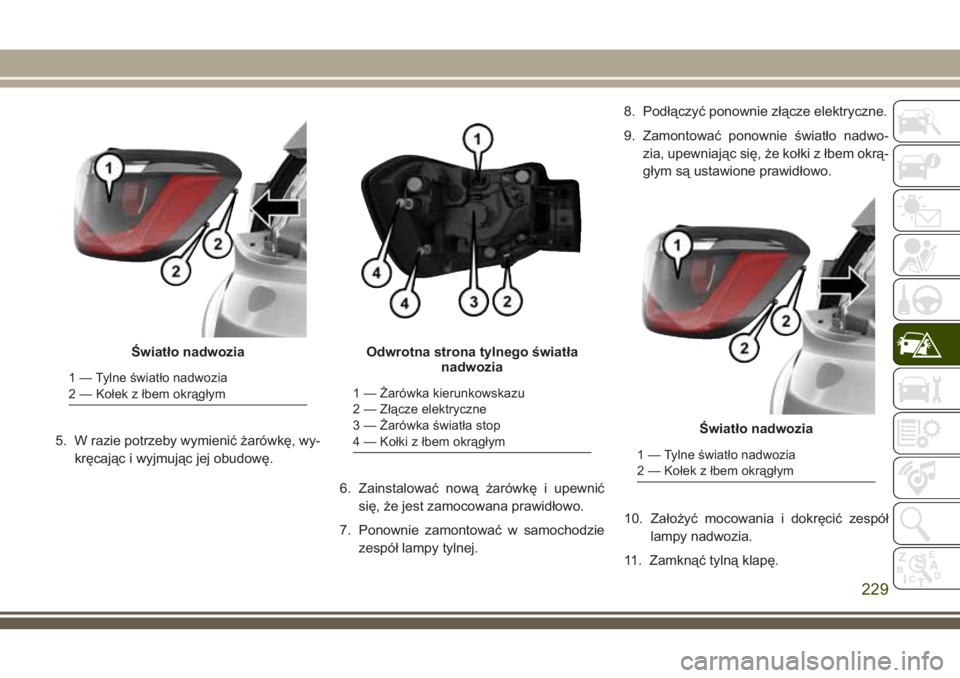

Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
Odwrotna strona tylnego światła
nadwozia
1 — Żarówka kierunkowskazu
2 — Złącze elektryczne
3 — Żarówka światła stop
4 — Kołki z łbem okrągłym
Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
229

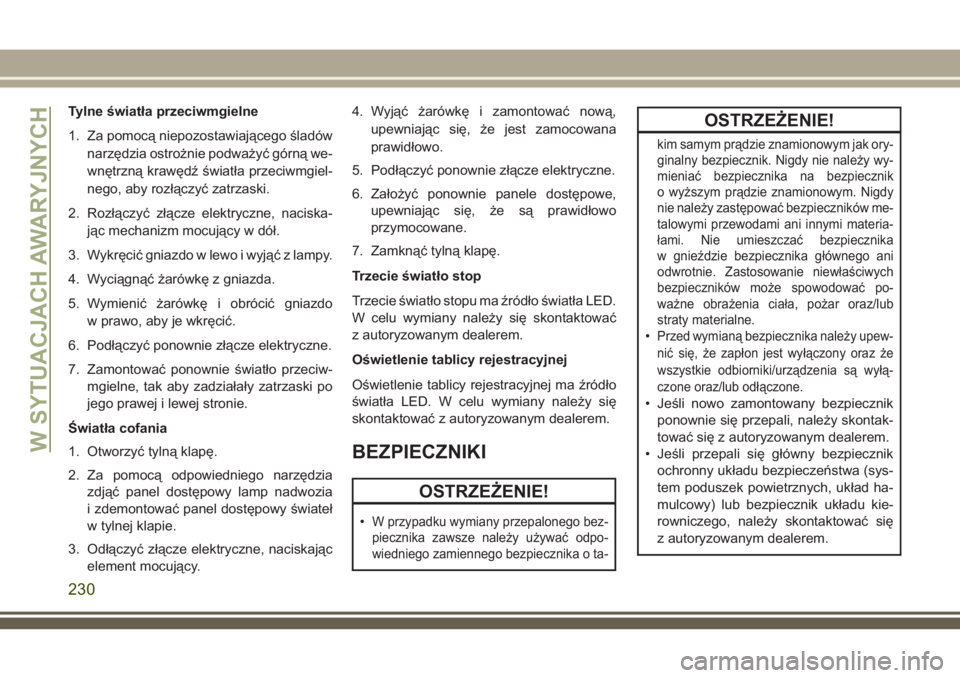

Tylne światła przeciwmgielne
1. Za pomocą niepozostawiającego śladów
narzędzia ostrożnie podważyć górną we-
wnętrzną krawędź światła przeciwmgiel-
nego, aby rozłączyć zatrzaski.
2. Rozłączyć złącze elektryczne, naciska-
jąc mechanizm mocujący w dół.
3. Wykręcić gniazdo w lewo i wyjąć z lampy.
4. Wyciągnąć żarówkę z gniazda.
5. Wymienić żarówkę i obrócić gniazdo
w prawo, aby je wkręcić.
6. Podłączyć ponownie złącze elektryczne.
7. Zamontować ponownie światło przeciw-
mgielne, tak aby zadziałały zatrzaski po
jego prawej i lewej stronie.
Światła cofania
1. Otworzyć tylną klapę.
2. Za pomocą odpowiedniego narzędzia
zdjąć panel dostępowy lamp nadwozia
i zdemontować panel dostępowy świateł
w tylnej klapie.
3. Odłączyć złącze elektryczne, naciskając
element mocujący.4. Wyjąć żarówkę i zamontować nową,
upewniając się, że jest zamocowana
prawidłowo.
5. Podłączyć ponownie złącze elektryczne.
6. Założyć ponownie panele dostępowe,
upewniając się, że są prawidłowo
przymocowane.
7. Zamknąć tylną klapę.
Trzecie światło stop
Trzecie światło stopu ma źródło światła LED.
W celu wymiany należy się skontaktować
z autoryzowanym dealerem.
Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej ma źródło
światła LED. W celu wymiany należy się
skontaktować z autoryzowanym dealerem.
BEZPIECZNIKI
OSTRZEŻENIE!
•W przypadku wymiany przepalonego bez-
piecznika zawsze należy używać odpo-
wiedniego zamiennego bezpiecznika o ta-
OSTRZEŻENIE!
kim samym prądzie znamionowym jak ory-
ginalny bezpiecznik. Nigdy nie należy wy-
mieniać bezpiecznika na bezpiecznik
o wyższym prądzie znamionowym. Nigdy
nie należy zastępować bezpieczników me-
talowymi przewodami ani innymi materia-
łami. Nie umieszczać bezpiecznika
w gnieździe bezpiecznika głównego ani
odwrotnie. Zastosowanie niewłaściwych
bezpieczników może spowodować po-
ważne obrażenia ciała, pożar oraz/lub
straty materialne.
•Przed wymianą bezpiecznika należy upew-
nić się, że zapłon jest wyłączony oraz że
wszystkie odbiorniki/urządzenia są wyłą-
czone oraz/lub odłączone.
• Jeśli nowo zamontowany bezpiecznik
ponownie się przepali, należy skontak-
tować się z autoryzowanym dealerem.
• Jeśli przepali się główny bezpiecznik
ochronny układu bezpieczeństwa (sys-
tem poduszek powietrznych, układ ha-
mulcowy) lub bezpiecznik układu kie-
rowniczego, należy skontaktować się
z autoryzowanym dealerem.
W SYTUACJACH AWARYJNYCH
230
