2018 JEEP COMPASS Instrukcja obsługi (in Polish)

i pociągnąć za pas biodrowy. Napięty pas
bezpieczeństwa zmniejsza ryzyko zsu-
nięcia się pod pasem bezpieczeństwa
w przypadku kolizji.
5. Umieścić pas barkowy na ramieniu
i klatce piersiowej, z minimalnym lub zni-
komym napięciem, tak aby nie ograniczał
swobody ruchu i nie spoczywał na szyi.
Ewentualny luz pasa barkowego zosta-
nie zlikwidowany przez zwijacz.
6. Aby odpiąć pas bezpieczeństwa, nacis-
nąć czerwony przycisk na sprzączce.
Pas automatycznie cofnie się do pozycji
zwiniętej. W razie potrzeby zsunąć
klamrę w dół pasa, aby umożliwić jego
całkowite zwinięcie.
Rozplątywanie pasa biodrowo-
barkowego
Aby rozplątać pas biodrowo-barkowy, należy
wykonać poniższe czynności.
1. Umieścić klamrę jak najbliżej punktu
mocowania.2. Chwycić taśmę pasa bezpieczeństwa
w odległości ok. 6 do 12 cali (15 do
30 cm) nad klamrą i przekręcić ją
o 180 stopni, aby utworzyć fałdę zaczy-
nającą się tuż nad klamrą.
3. Przesunąć klamrę w górę, nad fałdę. Za-
gięta taśma musi wejść w szczelinę
u góry klamry.
4. Kontynuować przesuwanie klamry
w górę, aż zejdzie z zagiętej taśmy, a pas
nie będzie już skręcony.
Regulowane mocowanie górnego od-
cinka pasa barkowego
Na siedzeniach kierowcy i pasażera górną
część pasa barkowego można regulować
w górę i w dół, aby pas nie opierał się o szyję.
Nacisnąć lub ścisnąć przycisk mocowania,
aby je zwolnić, następnie przestawić moco-
wanie w górę lub w dół tak, aby dopasować
wysokość pasa bezpieczeństwa do wzrostu.Należy przyjąć zasadę, że przy wzroście
niższym niż średni lepsze jest niższe położe-
nie mocowanie pasa barkowego, natomiast
przy wzroście wyższym niż średni, lepsze
jest położenie wyższe. Po zwolnieniu przyci-
sku mocowania należy spróbować przesu-
nąć je w górę lub w dół, aby upewnić się, że
zostało zablokowane w odpowiednim poło-
żeniu.

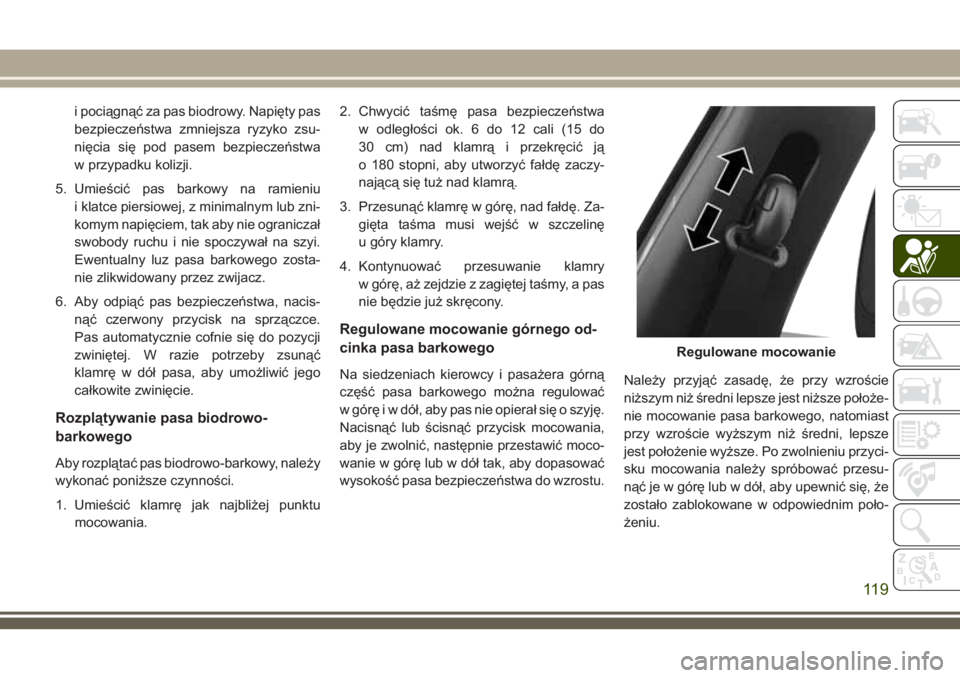

Regulowane mocowanie
11 9

UWAGA:
Regulowane górne mocowanie pasa barko-
wego jest wyposażone w funkcję Easy Up
(łatwe podnoszenie). Funkcja umożliwia
ustawienie mocowania barkowego pasa
bezpieczeństwa w górnym położeniu jed-
nym naciśnięciem lub ściśnięciem przycisku
zwalniającego. Aby sprawdzić zablokowanie
mocowania pasa barkowego, pociągnąć
mocowanie w dół i sprawdzić, czy zostało
prawidłowo zablokowane.
OSTRZEŻENIE!
• Założenie pasa bezpieczeństwa w nie-
właściwy sposób może spowodować
znacznie poważniejsze urazy ciała
w razie kolizji. Można odnieść obraże-
nia wewnętrzne, a nawet dana osoba
może wysunąć się spod pasa bezpie-
czeństwa. Postępowanie zgodne z ni-
niejszymi instrukcjami pozwoli na bez-
pieczne korzystanie z pasa
bezpieczeństwa przez kierowcę oraz
zapewnienie bezpieczeństwa jego pa-
sażerom.
OSTRZEŻENIE!
• Umieścić pas barkowy na ramieniu
i klatce piersiowej, z minimalnym lub
znikomym napięciem, tak aby nie ogra-
niczał swobody ruchu i nie spoczywał
na szyi. Ewentualny luz pasa barko-
wego zostanie zlikwidowany przez zwi-
jacz.
• Nieprawidłowe położenie pasa bezpie-
czeństwa może zmniejszyć jego efek-
tywność w razie wypadku.
Instrukcja obsługi środkowego pasa
w drugim rzędzie siedzeń
Środkowy pas w drugim rzędzie siedzeń
może mieć małą klamrę i sprzączkę. Zależ-
nie od wyposażenia, mała klamra
i sprzączka powinny być zawsze zapięte.
Jeżeli mała sprzączka i klamra zostały roz-
pięte na środkowym, tylnym siedzeniu, na-
leży je ponownie zapiąć zanim skorzysta
z nich jakiś pasażer.
1. Chwycić małą klamrę i przeciągnąć pas
bezpieczeństwa nad siedzeniem.2. Po wyciągnięciu odpowiednio długiego
odcinka pasa włożyć małą klamrę do ma-
łej sprzączki, tak aby usłyszeć kliknięcie.

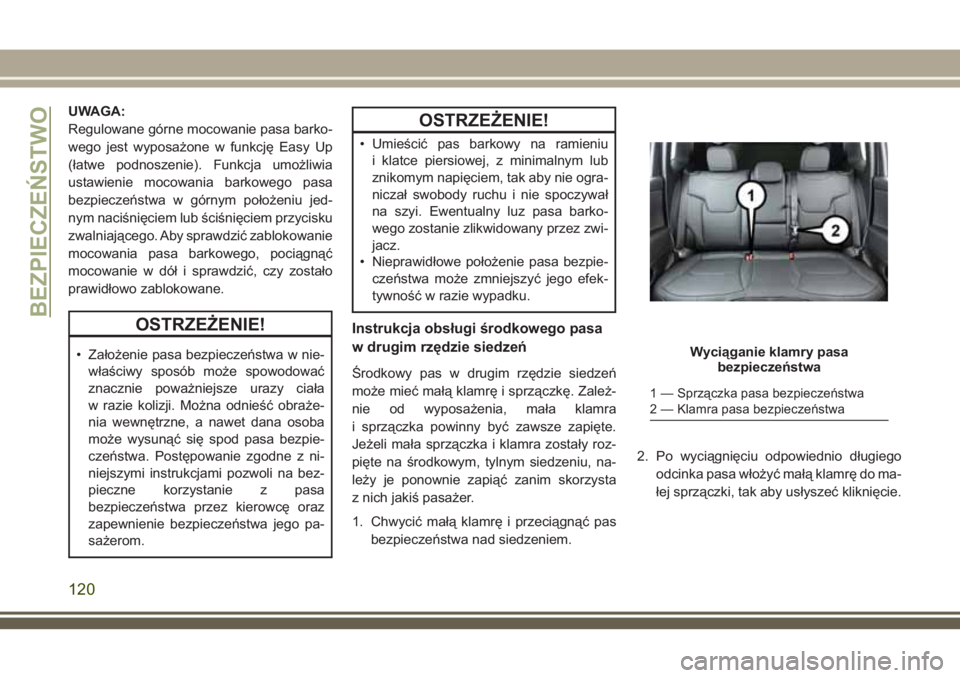

Wyciąganie klamry pasa
bezpieczeństwa
1 — Sprzączka pasa bezpieczeństwa
2 — Klamra pasa bezpieczeństwa
BEZPIECZEŃSTWO
120

3. Usiąść na siedzeniu. Przesunąć zwykłą
klamrę wzdłuż pasa na odpowiednią od-
ległość, aby można było przełożyć pas
wokół bioder.4. Po wyciągnięciu odpowiednio długiego
odcinka pasa wsunąć klamrę
w sprzączkę tak, aby rozległo się
kliknięcie.
5. Umieścić pas biodrowy w taki sposób,
aby dobrze przylegał i leżał na biodrach,
pod brzuchem. Aby usunąć luz w biodro-
wej części pasa, należy pociągnąć za pas
barkowy. Aby poluzować za ciasny pas
bezpieczeństwa, pociągnąć pas bio-drowy. Napięty pas bezpieczeństwa
zmniejsza ryzyko zsunięcia się pod pa-
sem bezpieczeństwa w przypadku kolizji.
6. Umieścić pas barkowy na klatce piersio-
wej tak, aby nie ograniczał swobody ru-
chu i nie spoczywał na szyi. Ewentualny
luz pasa bezpieczeństwa zostanie zlikwi-
dowany przez zwijacz.
7. Aby odpiąć pas bezpieczeństwa, nacis-
nąć czerwony przycisk na sprzączce.
8. Aby odpiąć małą klamrę od małej
sprzączki, wsunąć zwykła klamrę do
czerwonego środkowego otworu w małej
sprzączce.

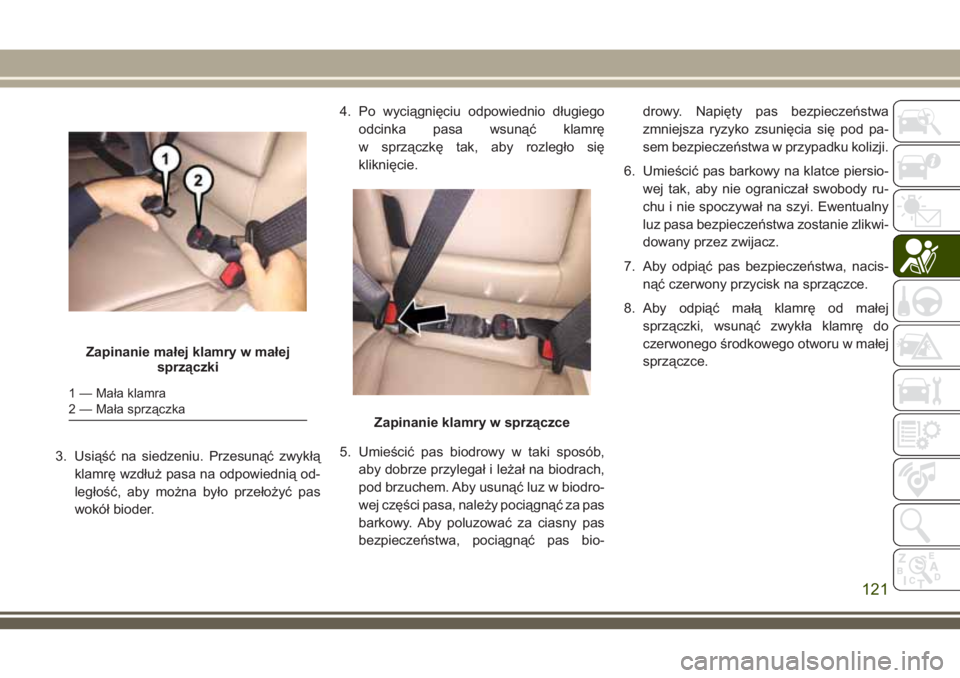

Zapinanie małej klamry w małej
sprzączki
1 — Mała klamra
2 — Mała sprzączka
Zapinanie klamry w sprzączce
121

OSTRZEŻENIE!
• Jeżeli mała klamra i mała sprzączka
pasa bezpieczeństwa nie są prawid-
łowo połączone, pas bezpieczeństwa
nie będzie prawidłowo zabezpieczał
osoby zajmującej to siedzenie. Powo-
duje to zwiększone ryzyko odniesienia
obrażeń podczas kolizji.
OSTRZEŻENIE!
• Podczas mocowania małej klamry
w małej sprzączce należy sprawdzić,
czy pas nie jest skręcony. Jeśli pas jest
skręcony, należy przeprowadzić poniż-
szą procedurę, aby odłączyć małą
klamrę od małej sprzączki, wyprosto-
wać pas i ponownie zamocować małą
klamrę w małej sprzączce.
Pasy bezpieczeństwa - kobiety
w ciąży
Wszyscy pasażerowie włącznie z kobietami
w ciąży muszą jechać w zapiętych pasach
bezpieczeństwa: ryzyko odniesienia obra-
żeń przez kobietę w ciąży oraz jej dziecko
jest mniejsze, gdy kobieta jedzie w zapiętym
pasie bezpieczeństwa.
Pas biodrowy należy przełożyć możliwie ni-
sko pod brzuchem tak, aby opierał się na
mocnych kościach biodrowych. Pas ramie-
niowy należy ułożyć w poprzek klatki piersio-
wej, z dala od szyi. W żadnym wypadku nie
należy przekładać pasa bezpieczeństwa za
plecami ani pod ręką.
Napinacze pasów bezpieczeństwa
Pasy bezpieczeństwa siedzeń przedniego
rzędu i skrajnych siedzeń drugiego rzędu są
wyposażone w napinacze, które likwidują
luz pasów bezpieczeństwa w przypadku ko-
lizji. Urządzenia te mogą poprawić działanie
pasa bezpieczeństwa przez zlikwidowanie
luzu pasa bezpieczeństwa w początkowej
fazie kolizji. Napinacze działają niezależnie
od wielkości osoby zapiętej w pas, również
siedzącej w foteliku dziecięcym.

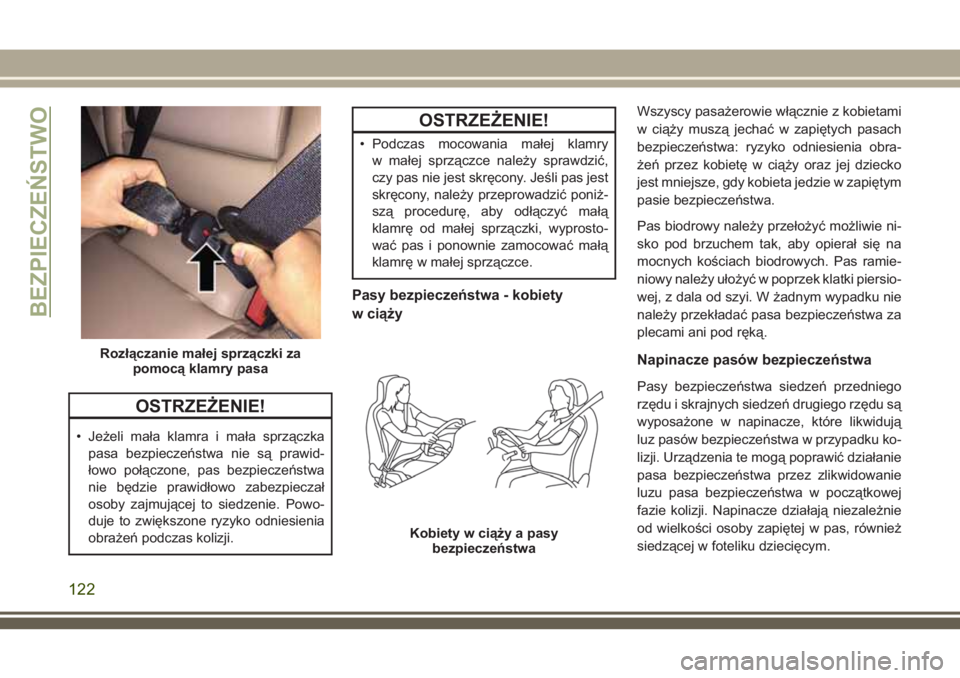

Rozłączanie małej sprzączki za
pomocą klamry pasa
Kobiety w ciąży a pasy
bezpieczeństwa
BEZPIECZEŃSTWO
122

UWAGA:
Nie zastępują one jednak odpowiednio za-
piętego pasa bezpieczeństwa. Pas bezpie-
czeństwa musi nadal dobrze przylegać i być
odpowiednio ułożony.
Napinacze są uruchamiane przez system
monitorowania bezpieczeństwa pasażerów
(ORC). Podobnie jak poduszki powietrzne,
napinacze są urządzeniami jednorazowego
użytku. Zdetonowany napinacz pasa bez-
pieczeństwa lub zdetonowaną poduszkę po-
wietrzną należy bezzwłocznie wymienić.
Funkcja rozkładania energii
Pasy bezpieczeństwa foteli przednich oraz
zewnętrznych foteli drugiego rzędu są wypo-
sażone w funkcję rozpraszania energii, która
w razie kolizji dodatkowo zmniejsza ryzyko
obrażeń. System pasów bezpieczeństwa
zawiera zespół zwijacza przeznaczony do
zwalniania pasa w kontrolowany sposób.
Dodatkowe układy zabezpieczające
(SRS)
Niektóre z funkcji opisanych w tej części
mogą stanowić standardowe wyposażenie
niektórych modeli lub mogą stanowić opcjo-nalne wyposażenie innych. W przypadku
braku pewności należy skonsultować się
z autoryzowanym dealerem.
Układ poduszek powietrznych musi być go-
towy do detonacji w razie kolizji, aby zapew-
nić bezpieczeństwo osób w pojeździe. Sys-
tem monitorowania bezpieczeństwa
pasażerów (ORC) monitoruje wewnętrzne
obwody i przewody łączące elektrycznych
podzespołów powiązanych z układem podu-
szek powietrznych. Pojazd może być wypo-
sażony w następujące elementy układu po-
duszek powietrznych:
Elementy układu poduszek powietrz-
nych
• System monitorowania bezpieczeństwa
pasażerów (ORC)
• Lampka ostrzegawcza poduszek powietrz-
nych
• Koło kierownicy i kolumna kierownicza
• Deska rozdzielcza
• Podparcia kolan
• Zaawansowana poduszka powietrzna kie-
rowcy i pasażera siedzącego z przodu• Sygnał z czujnika w sprzączce pasa bez-
pieczeństwa
• Dodatkowe boczne poduszki powietrzne
• Czujniki uderzenia przedniego i bocznego
• Napinacze pasów bezpieczeństwa
• Czujniki pozycji siedzeń
Lampka ostrzegawcza poduszek po-
wietrznych
System ORC monitoruje gotowość elek-
tronicznych podzespołów wchodzących
w skład układu poduszek powietrznych po
przestawieniu wyłącznika zapłonu w położe-
nie START (Rozruch) lub ON/RUN (Zapłon).
Gdy wyłącznik zapłonu znajduje się w poło-
żeniu OFF (Wyłączony) lub w położeniu
ACC (Zasilanie akcesoriów), układ podu-
szek powietrznych jest wyłączony i nie na-
stąpi ich detonacja.
System ORC ma awaryjny układ zasilania,
który może uruchomić układ poduszek po-
wietrznych nawet w przypadku odcięcia za-
silania z akumulatora lub odłączenia akumu-
latora przed detonacją poduszek
powietrznych.
123

Ponadto po pierwszym przestawieniu wy-
łącznika zapłonu w położenie ON/RUN (Za-
płon) system ORC włącza lampkę ostrze-
gawczą poduszek powietrznych na tablicy
wskaźników na około cztery do ośmiu se-
kund (faza autokontroli). Po zakończeniu
fazy autokontroli lampka ostrzegawcza po-
duszek powietrznych gaśnie. Jeżeli system
ORC wykryje niezgodność w którymś ele-
mencie układu, wysyła polecenie chwilo-
wego lub stałego zapalenia lampki ostrze-
gawczej poduszek powietrznych. Jeżeli po
uruchomieniu pojazdu lampka kontrolna za-
pali się ponownie, system wyemituje poje-
dynczy sygnał dźwiękowy.
System ORC obejmuje również czynności
diagnostyczne, które powodują zapalenie
lampki ostrzegawczej poduszki powietrznej
na desce rozdzielczej w momencie wykrycia
niezgodności dotyczącej układu poduszek
powietrznych. Procedura diagnostyczna po-
woduje zapisanie typu usterki. Układ podu-
szek powietrznych został zaprojektowany
w sposób niewymagający konserwacji. Dla-
tego należy bezzwłocznie skontaktować się
z autoryzowanym dealerem w przypadku
wystąpienia jednego z poniższych objawów.• Lampka ostrzegawcza poduszek powietrz-
nych nie zapala się w ciągu pierwszych
czterech do ośmiu sekund od ustawienia
wyłącznika zapłonu w położeniu ON/RUN
(Zapłon).
• Lampka ostrzegawcza poduszek powietrz-
nych pozostaje zapalona po upływie pierw-
szych czterech do ośmiu sekund.
• Lampka ostrzegawcza poduszek powietrz-
nych świeci się z przerwami lub stale pod-
czas jazdy.
UWAGA:
Jeżeli prędkościomierz, obrotomierz lub inny
wskaźnik monitorujący pracę silnika nie
działa, system monitorowania bezpieczeń-
stwa pasażerów (ORC) może również nie
działać. W takim przypadku poduszki po-
wietrzne mogą nie zadziałać w momencie
uderzenia. Należy bezzwłocznie skontakto-
wać się z autoryzowanym dealerem w celu
zlecenia kontroli układu poduszek powietrz-
nych.OSTRZEŻENIE!
Zignorowanie świecącej lampki ostrze-
gawczej poduszek powietrznych na tab-
licy wskaźników może być przyczyną
braku uruchomienia poduszek powietrz-
nych podczas kolizji. Jeżeli lampka
ostrzegawcza nie zapala się w fazie kon-
troli żarówki przy włączaniu zapłonu, po-
zostaje zapalona po uruchomieniu silnika
lub zapala się podczas jazdy, należy na-
tychmiast wykonać przegląd układu po-
duszek powietrznych u autoryzowanego
dealera.
Rezerwowa lampka ostrzegawcza po-
duszek powietrznych
W przypadku wykrycia awarii lampki ostrzegaw-
czej poduszek powietrznych, która mogłaby
mieć wpływ na dodatkowy układ zabezpiecza-
jący (SRS), na desce rozdzielczej podświetlona
zostaje rezerwowa lampka ostrzegawcza podu-
szek powietrznych. Rezerwowa lampka ostrze-
gawcza poduszek powietrznych pozostaje zapa-
lona aż do momentu naprawienia problemu.
Ponadto wyemitowany zostanie pojedynczy
sygnał dźwiękowy w celu ostrzeżenia kierowcy
BEZPIECZEŃSTWO
124

o tym, że zapalona została rezerwowa lampka
ostrzegawcza poduszek powietrznych oraz wy-
kryta została awaria. Jeśli rezerwowa lampka
ostrzegawcza poduszek powietrznych zapala
się i gaśnie lub świeci podczas jazdy, należy
natychmiast oddać samochód do autoryzowa-
nego serwisu. Więcej informacji na temat rezer-
wowej lampki ostrzegawczej poduszek powietrz-
nych znaleźć można w rozdziale „Prezentacja
deski rozdzielczej” niniejszej instrukcji obsługi.
Przednie poduszki powietrzne
Pojazd jest wyposażony w przednie poduszki
powietrzne i pasy biodrowo-barkowe kierowcy
i pasażera siedzącego z przodu. Przednie po-
duszki powietrzne stanowią uzupełnienie sys-
temu pasów bezpieczeństwa. Przednia po-
duszka powietrzna kierowcy znajduje się na
środku kierownicy. Przednia poduszka po-
wietrzna pasażera znajduje się w desce rozdziel-
czej, nad schowkiem w desce rozdzielczej. Na
osłonach poduszek powietrznych wytłoczony jest
napis „SRS AIRBAG” lub „AIRBAG”.
OSTRZEŻENIE!
• Przebywanie zbyt blisko kierownicy lub
panelu wskaźników w momencie rozwi-
OSTRZEŻENIE!
nięcia przednich poduszek powietrz-
nych grozi poważnymi obrażeniami,
a nawet śmiercią. Poduszki powietrzne
muszą mieć miejsce, aby się rozwinąć.
Należy oprzeć się o oparcie siedzenia
tak, by dosięgnąć kierownicy oraz deski
rozdzielczej przy wyciągniętych rękach.
• Nigdy nie należy umieszczać fotelika
dziecięcego skierowanego tyłem do
kierunku jazdy przed poduszką po-
wietrzną. Detonacja przedniej poduszki
powietrznej pasażera może doprowa-
dzić do śmierci lub poważnych obrażeń
dzieci w wieku 12 lat lub mniej. Dotyczy
to także dzieci podróżujących w foteli-
kach skierowanych tyłem do kierunku
jazdy.
• W pojazdach z tylnymi siedzeniami na-
leży wyłącznie używać fotelika dziecię-
cego skierowanego tyłem do kierunku
jazdy.

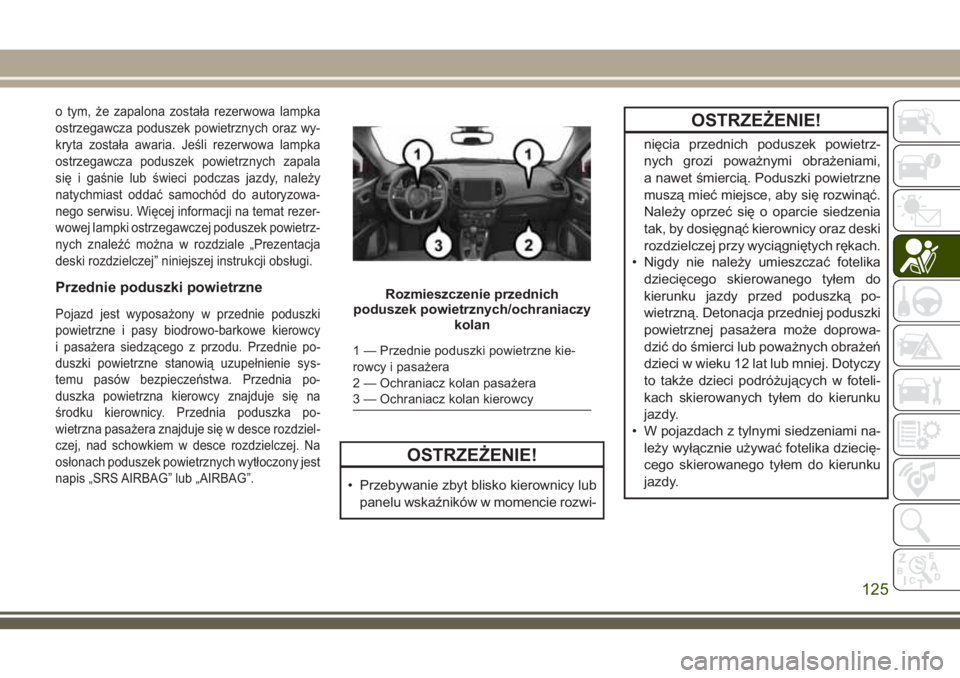

Rozmieszczenie przednich
poduszek powietrznych/ochraniaczy
kolan
1 — Przednie poduszki powietrzne kie-
rowcy i pasażera
2 — Ochraniacz kolan pasażera
3 — Ochraniacz kolan kierowcy
125

Funkcje przednich poduszek po-
wietrznych kierowcy i pasażera
Układ zaawansowanych przednich podu-
szek powietrznych ma kilkustopniowe po-
duszki kierowcy i pasażera siedzącego
z przodu. Układ dostosowuje działanie do
siły i typu uderzenia określonego przez sys-
tem monitorowania bezpieczeństwa pasa-
żerów (ORC), który działa w oparciu o infor-
macje odebrane z czujników zderzenia
(zależnie od wyposażenia) lub innych ele-
mentów układu.
Napełniacz pierwszego stopnia zostaje uru-
chomiony w momencie uderzenia, którego
siła powoduje detonację poduszek powietrz-
nych. Układ działa w małym zakresie w przy-
padku mniej dotkliwych kolizji. Układ działa
w dużym zakresie w przypadku bardziej do-
tkliwych kolizji.
Pojazd może być wyposażony w czujnik
w sprzączce pasa bezpieczeństwa kierowcy
i/lub pasażera z przodu, który wykrywa za-
pięcie pasa bezpieczeństwa kierowcy i pa-
sażera. Sygnał z czujnika w sprzączce pasabezpieczeństwa może mieć wpływ na sto-
pień napełnienia zaawansowanych przed-
nich poduszek powietrznych.
Pojazd może być wyposażony w czujniki
położenia fotela kierowcy i/lub przedniego
fotel pasażera, dzięki czemu możliwe jest
dostosowanie stopnia napełniania zaawan-
sowanych przednich poduszek powietrz-
nych do ustawienia foteli.
OSTRZEŻENIE!
• Na poduszkach powietrznych na desce
rozdzielczej ani na kierownicy nie wolno
umieszczać żadnych przedmiotów, po-
nieważ mogą one spowodować urazy
ciała w momencie detonacji poduszki
powietrznej podczas uderzenia.
• Nie kłaść żadnych przedmiotów na lub
w pobliżu obudów poduszek powietrz-
nych, ani nie próbować otwierać ich
ręcznie. Istnieje ryzyko uszkodzenia
poduszek powietrznych i odniesienia
obrażeń z powodu nieprawidłowego
działania poduszek powietrznych. Obu-
dowy poduszek powietrznych są zapro-
OSTRZEŻENIE!
jektowane w taki sposób, aby ich otwar-
cie następowało wyłącznie w momen-
cie detonacji poduszki powietrznej.
• Poleganie tylko na poduszkach po-
wietrznych grozi odniesieniem poważ-
niejszych obrażeń wskutek kolizji. Po-
duszki powietrzne są skuteczne pod
warunkiem, że osoba siedząca na sie-
dzeniu jest prawidłowo przypięta pa-
sem bezpieczeństwa. W trakcie niektó-
rych kolizji poduszki powietrzne nie
zostaną w ogóle detonowane. Zawsze
należy zakładać pasy bezpieczeństwa,
nawet jeśli samochód jest wyposażony
w poduszki powietrzne.
Działanie przednich poduszek po-
wietrznych
Przednie poduszki powietrzne zapewniają
dodatkową ochronę, wspomagając działa-
nie pasów bezpieczeństwa. Zadaniem
przednich poduszek powietrznych nie jest
zmniejszenie ryzyka obrażeń w przypadku
zderzeń tylnych i bocznych ani przewróce-
nia samochodu. Przednie poduszki po-
BEZPIECZEŃSTWO
126
