2018 JEEP COMPASS Instrukcja obsługi (in Polish)

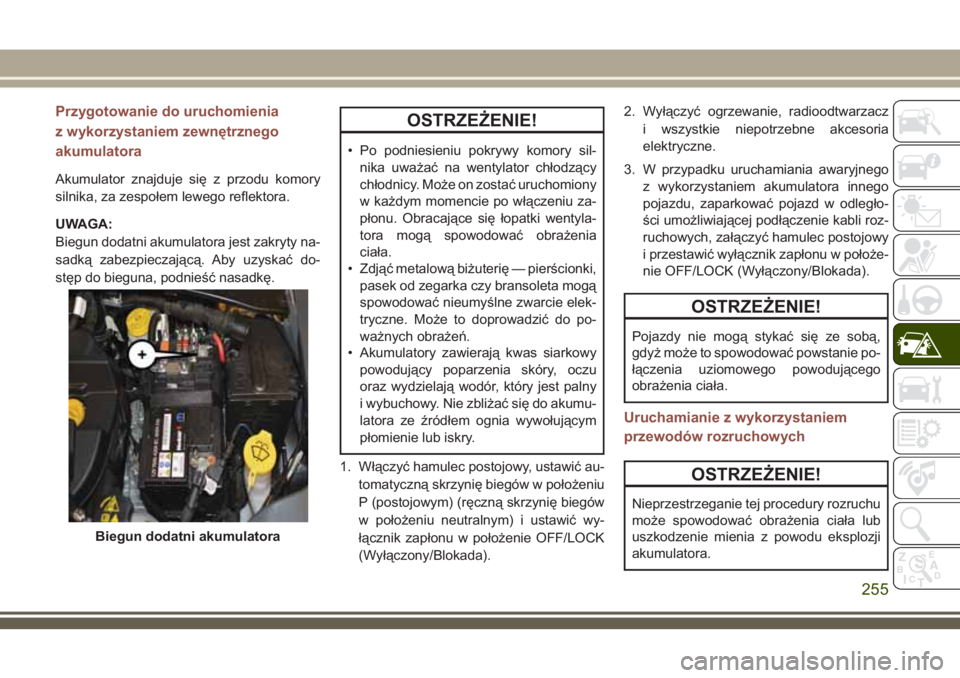

Przygotowanie do uruchomienia
z wykorzystaniem zewnętrznego
akumulatora
Akumulator znajduje się z przodu komory
silnika, za zespołem lewego reflektora.
UWAGA:
Biegun dodatni akumulatora jest zakryty na-
sadką zabezpieczającą. Aby uzyskać do-
stęp do bieguna, podnieść nasadkę.
OSTRZEŻENIE!
• Po podniesieniu pokrywy komory sil-
nika uważać na wentylator chłodzący
chłodnicy. Może on zostać uruchomiony
w każdym momencie po włączeniu za-
płonu. Obracające się łopatki wentyla-
tora mogą spowodować obrażenia
ciała.
• Zdjąć metalową biżuterię — pierścionki,
pasek od zegarka czy bransoleta mogą
spowodować nieumyślne zwarcie elek-
tryczne. Może to doprowadzić do po-
ważnych obrażeń.
• Akumulatory zawierają kwas siarkowy
powodujący poparzenia skóry, oczu
oraz wydzielają wodór, który jest palny
i wybuchowy. Nie zbliżać się do akumu-
latora ze źródłem ognia wywołującym
płomienie lub iskry.
1. Włączyć hamulec postojowy, ustawić au-
tomatyczną skrzynię biegów w położeniu
P (postojowym) (ręczną skrzynię biegów
w położeniu neutralnym) i ustawić wy-
łącznik zapłonu w położenie OFF/LOCK
(Wyłączony/Blokada).2. Wyłączyć ogrzewanie, radioodtwarzacz
i wszystkie niepotrzebne akcesoria
elektryczne.
3. W przypadku uruchamiania awaryjnego
z wykorzystaniem akumulatora innego
pojazdu, zaparkować pojazd w odległo-
ści umożliwiającej podłączenie kabli roz-
ruchowych, załączyć hamulec postojowy
i przestawić wyłącznik zapłonu w położe-
nie OFF/LOCK (Wyłączony/Blokada).
OSTRZEŻENIE!
Pojazdy nie mogą stykać się ze sobą,
gdyż może to spowodować powstanie po-
łączenia uziomowego powodującego
obrażenia ciała.
Uruchamianie z wykorzystaniem
przewodów rozruchowych
OSTRZEŻENIE!
Nieprzestrzeganie tej procedury rozruchu
może spowodować obrażenia ciała lub
uszkodzenie mienia z powodu eksplozji
akumulatora.
Biegun dodatni akumulatora
255

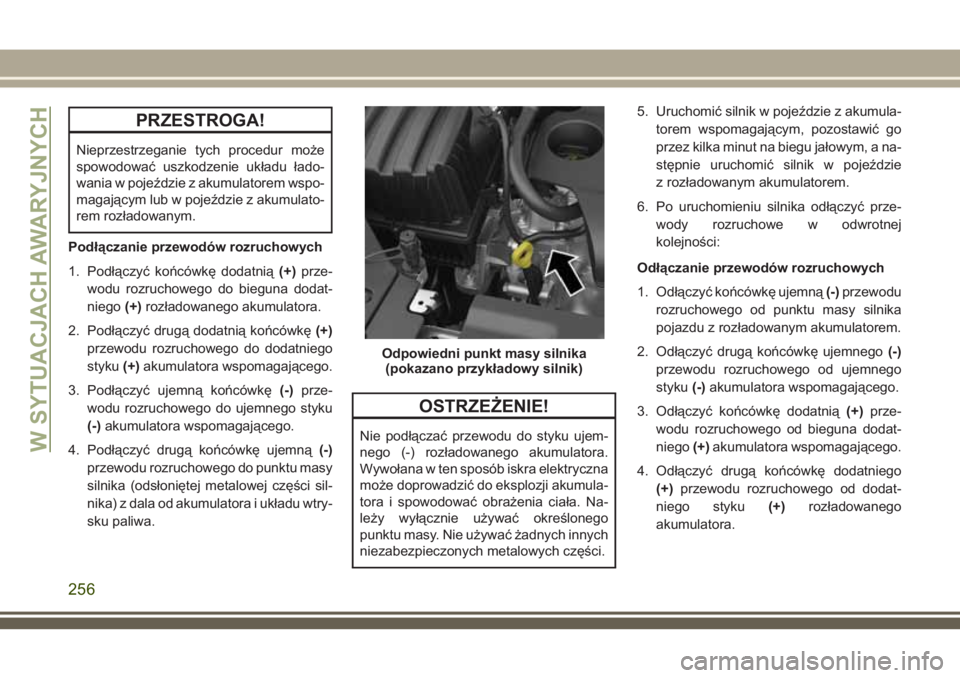

PRZESTROGA!
Nieprzestrzeganie tych procedur może
spowodować uszkodzenie układu łado-
wania w pojeździe z akumulatorem wspo-
magającym lub w pojeździe z akumulato-
rem rozładowanym.
Podłączanie przewodów rozruchowych
1. Podłączyć końcówkę dodatnią(+)prze-
wodu rozruchowego do bieguna dodat-
niego(+)rozładowanego akumulatora.
2. Podłączyć drugą dodatnią końcówkę(+)
przewodu rozruchowego do dodatniego
styku(+)akumulatora wspomagającego.
3. Podłączyć ujemną końcówkę(-)prze-
wodu rozruchowego do ujemnego styku
(-)akumulatora wspomagającego.
4. Podłączyć drugą końcówkę ujemną(-)
przewodu rozruchowego do punktu masy
silnika (odsłoniętej metalowej części sil-
nika) z dala od akumulatora i układu wtry-
sku paliwa.
OSTRZEŻENIE!
Nie podłączać przewodu do styku ujem-
nego (-) rozładowanego akumulatora.
Wywołana w ten sposób iskra elektryczna
może doprowadzić do eksplozji akumula-
tora i spowodować obrażenia ciała. Na-
leży wyłącznie używać określonego
punktu masy. Nie używać żadnych innych
niezabezpieczonych metalowych części.5. Uruchomić silnik w pojeździe z akumula-
torem wspomagającym, pozostawić go
przez kilka minut na biegu jałowym, a na-
stępnie uruchomić silnik w pojeździe
z rozładowanym akumulatorem.
6. Po uruchomieniu silnika odłączyć prze-
wody rozruchowe w odwrotnej
kolejności:
Odłączanie przewodów rozruchowych
1. Odłączyć końcówkę ujemną(-)przewodu
rozruchowego od punktu masy silnika
pojazdu z rozładowanym akumulatorem.
2. Odłączyć drugą końcówkę ujemnego(-)
przewodu rozruchowego od ujemnego
styku(-)akumulatora wspomagającego.
3. Odłączyć końcówkę dodatnią(+)prze-
wodu rozruchowego od bieguna dodat-
niego(+)akumulatora wspomagającego.
4. Odłączyć drugą końcówkę dodatniego
(+)przewodu rozruchowego od dodat-
niego styku(+)rozładowanego
akumulatora.
Odpowiedni punkt masy silnika
(pokazano przykładowy silnik)
W SYTUACJACH AWARYJNYCH
256

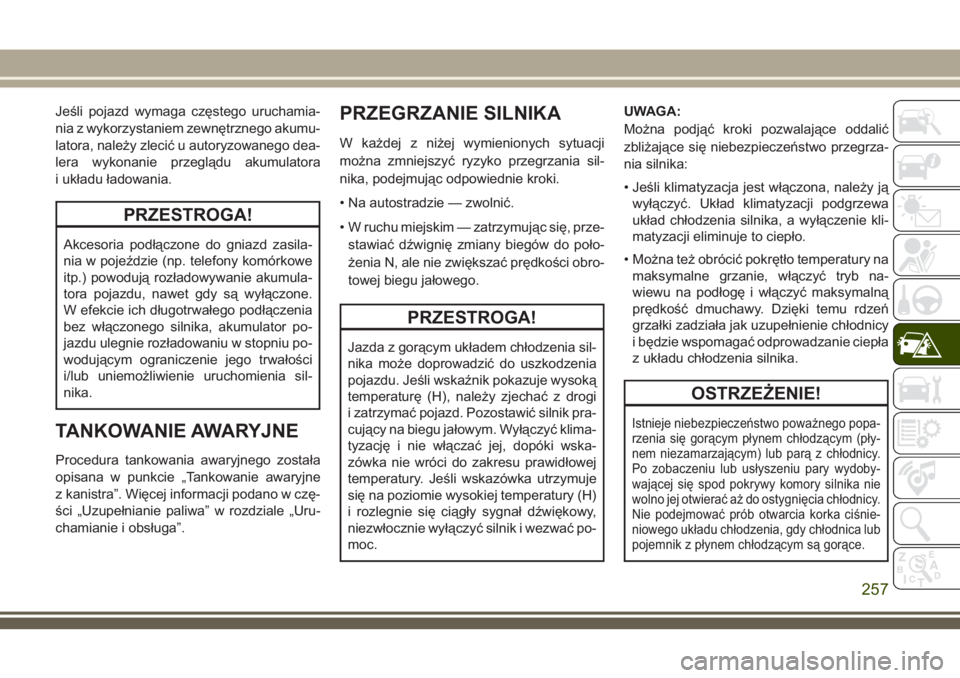

Jeśli pojazd wymaga częstego uruchamia-
nia z wykorzystaniem zewnętrznego akumu-
latora, należy zlecić u autoryzowanego dea-
lera wykonanie przeglądu akumulatora
i układu ładowania.
PRZESTROGA!
Akcesoria podłączone do gniazd zasila-
nia w pojeździe (np. telefony komórkowe
itp.) powodują rozładowywanie akumula-
tora pojazdu, nawet gdy są wyłączone.
W efekcie ich długotrwałego podłączenia
bez włączonego silnika, akumulator po-
jazdu ulegnie rozładowaniu w stopniu po-
wodującym ograniczenie jego trwałości
i/lub uniemożliwienie uruchomienia sil-
nika.
TANKOWANIE AWARYJNE
Procedura tankowania awaryjnego została
opisana w punkcie „Tankowanie awaryjne
z kanistra”. Więcej informacji podano w czę-
ści „Uzupełnianie paliwa” w rozdziale „Uru-
chamianie i obsługa”.
PRZEGRZANIE SILNIKA
W każdej z niżej wymienionych sytuacji
można zmniejszyć ryzyko przegrzania sil-
nika, podejmując odpowiednie kroki.
• Na autostradzie — zwolnić.
• W ruchu miejskim — zatrzymując się, prze-
stawiać dźwignię zmiany biegów do poło-
żenia N, ale nie zwiększać prędkości obro-
towej biegu jałowego.
PRZESTROGA!
Jazda z gorącym układem chłodzenia sil-
nika może doprowadzić do uszkodzenia
pojazdu. Jeśli wskaźnik pokazuje wysoką
temperaturę (H), należy zjechać z drogi
i zatrzymać pojazd. Pozostawić silnik pra-
cujący na biegu jałowym. Wyłączyć klima-
tyzację i nie włączać jej, dopóki wska-
zówka nie wróci do zakresu prawidłowej
temperatury. Jeśli wskazówka utrzymuje
się na poziomie wysokiej temperatury (H)
i rozlegnie się ciągły sygnał dźwiękowy,
niezwłocznie wyłączyć silnik i wezwać po-
moc.UWAGA:
Można podjąć kroki pozwalające oddalić
zbliżające się niebezpieczeństwo przegrza-
nia silnika:
• Jeśli klimatyzacja jest włączona, należy ją
wyłączyć. Układ klimatyzacji podgrzewa
układ chłodzenia silnika, a wyłączenie kli-
matyzacji eliminuje to ciepło.
• Można też obrócić pokrętło temperatury na
maksymalne grzanie, włączyć tryb na-
wiewu na podłogę i włączyć maksymalną
prędkość dmuchawy. Dzięki temu rdzeń
grzałki zadziała jak uzupełnienie chłodnicy
i będzie wspomagać odprowadzanie ciepła
z układu chłodzenia silnika.
OSTRZEŻENIE!
Istnieje niebezpieczeństwo poważnego popa-
rzenia się gorącym płynem chłodzącym (pły-
nem niezamarzającym) lub parą z chłodnicy.
Po zobaczeniu lub usłyszeniu pary wydoby-
wającej się spod pokrywy komory silnika nie
wolno jej otwierać aż do ostygnięcia chłodnicy.
Nie podejmować prób otwarcia korka ciśnie-
niowego układu chłodzenia, gdy chłodnica lub
pojemnik z płynem chłodzącym są gorące.
257

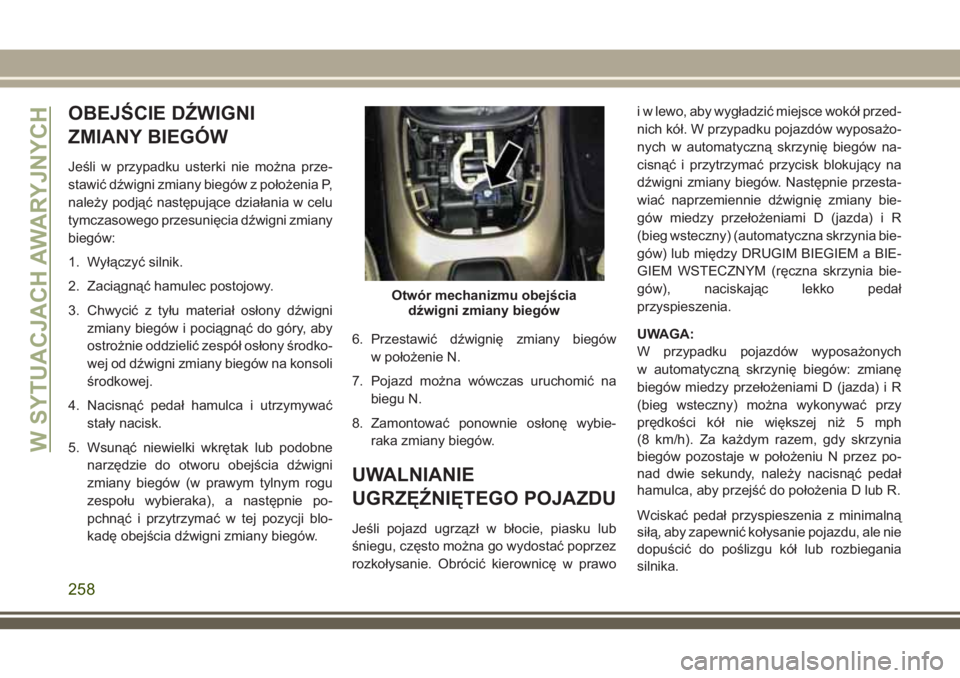

OBEJŚCIE DŹWIGNI
ZMIANY BIEGÓW
Jeśli w przypadku usterki nie można prze-
stawić dźwigni zmiany biegów z położenia P,
należy podjąć następujące działania w celu
tymczasowego przesunięcia dźwigni zmiany
biegów:
1. Wyłączyć silnik.
2. Zaciągnąć hamulec postojowy.
3. Chwycić z tyłu materiał osłony dźwigni
zmiany biegów i pociągnąć do góry, aby
ostrożnie oddzielić zespół osłony środko-
wej od dźwigni zmiany biegów na konsoli
środkowej.
4. Nacisnąć pedał hamulca i utrzymywać
stały nacisk.
5. Wsunąć niewielki wkrętak lub podobne
narzędzie do otworu obejścia dźwigni
zmiany biegów (w prawym tylnym rogu
zespołu wybieraka), a następnie po-
pchnąć i przytrzymać w tej pozycji blo-
kadę obejścia dźwigni zmiany biegów.6. Przestawić dźwignię zmiany biegów
w położenie N.
7. Pojazd można wówczas uruchomić na
biegu N.
8. Zamontować ponownie osłonę wybie-
raka zmiany biegów.
UWALNIANIE
UGRZĘŹNIĘTEGO POJAZDU
Jeśli pojazd ugrzązł w błocie, piasku lub
śniegu, często można go wydostać poprzez
rozkołysanie. Obrócić kierownicę w prawoi w lewo, aby wygładzić miejsce wokół przed-
nich kół. W przypadku pojazdów wyposażo-
nych w automatyczną skrzynię biegów na-
cisnąć i przytrzymać przycisk blokujący na
dźwigni zmiany biegów. Następnie przesta-
wiać naprzemiennie dźwignię zmiany bie-
gów miedzy przełożeniami D (jazda) i R
(bieg wsteczny) (automatyczna skrzynia bie-
gów) lub między DRUGIM BIEGIEM a BIE-
GIEM WSTECZNYM (ręczna skrzynia bie-
gów), naciskając lekko pedał
przyspieszenia.
UWAGA:
W przypadku pojazdów wyposażonych
w automatyczną skrzynię biegów: zmianę
biegów miedzy przełożeniami D (jazda) i R
(bieg wsteczny) można wykonywać przy
prędkości kół nie większej niż 5 mph
(8 km/h). Za każdym razem, gdy skrzynia
biegów pozostaje w położeniu N przez po-
nad dwie sekundy, należy nacisnąć pedał
hamulca, aby przejść do położenia D lub R.
Wciskać pedał przyspieszenia z minimalną
siłą, aby zapewnić kołysanie pojazdu, ale nie
dopuścić do poślizgu kół lub rozbiegania
silnika.
Otwór mechanizmu obejścia
dźwigni zmiany biegów
W SYTUACJACH AWARYJNYCH
258

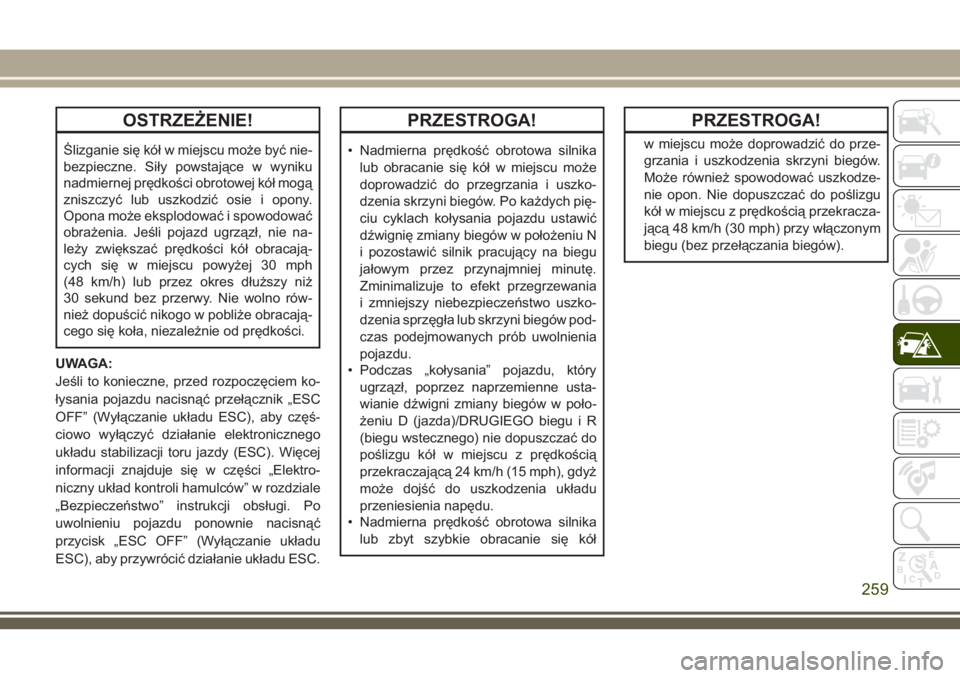

OSTRZEŻENIE!
Ślizganie się kół w miejscu może być nie-
bezpieczne. Siły powstające w wyniku
nadmiernej prędkości obrotowej kół mogą
zniszczyć lub uszkodzić osie i opony.
Opona może eksplodować i spowodować
obrażenia. Jeśli pojazd ugrzązł, nie na-
leży zwiększać prędkości kół obracają-
cych się w miejscu powyżej 30 mph
(48 km/h) lub przez okres dłuższy niż
30 sekund bez przerwy. Nie wolno rów-
nież dopuścić nikogo w pobliże obracają-
cego się koła, niezależnie od prędkości.
UWAGA:
Jeśli to konieczne, przed rozpoczęciem ko-
łysania pojazdu nacisnąć przełącznik „ESC
OFF” (Wyłączanie układu ESC), aby częś-
ciowo wyłączyć działanie elektronicznego
układu stabilizacji toru jazdy (ESC). Więcej
informacji znajduje się w części „Elektro-
niczny układ kontroli hamulców” w rozdziale
„Bezpieczeństwo” instrukcji obsługi. Po
uwolnieniu pojazdu ponownie nacisnąć
przycisk „ESC OFF” (Wyłączanie układu
ESC), aby przywrócić działanie układu ESC.
PRZESTROGA!
• Nadmierna prędkość obrotowa silnika
lub obracanie się kół w miejscu może
doprowadzić do przegrzania i uszko-
dzenia skrzyni biegów. Po każdych pię-
ciu cyklach kołysania pojazdu ustawić
dźwignię zmiany biegów w położeniu N
i pozostawić silnik pracujący na biegu
jałowym przez przynajmniej minutę.
Zminimalizuje to efekt przegrzewania
i zmniejszy niebezpieczeństwo uszko-
dzenia sprzęgła lub skrzyni biegów pod-
czas podejmowanych prób uwolnienia
pojazdu.
• Podczas „kołysania” pojazdu, który
ugrzązł, poprzez naprzemienne usta-
wianie dźwigni zmiany biegów w poło-
żeniu D (jazda)/DRUGIEGO biegu i R
(biegu wstecznego) nie dopuszczać do
poślizgu kół w miejscu z prędkością
przekraczającą 24 km/h (15 mph), gdyż
może dojść do uszkodzenia układu
przeniesienia napędu.
• Nadmierna prędkość obrotowa silnika
lub zbyt szybkie obracanie się kół
PRZESTROGA!
w miejscu może doprowadzić do prze-
grzania i uszkodzenia skrzyni biegów.
Może również spowodować uszkodze-
nie opon. Nie dopuszczać do poślizgu
kół w miejscu z prędkością przekracza-
jącą 48 km/h (30 mph) przy włączonym
biegu (bez przełączania biegów).
259

HOLOWANIE NIESPRAWNEGO POJAZDU
W tej części opisano procedury holowania niesprawnego pojazdu przy wykorzystaniu pomocy drogowej.
Warunki holowania Koła NAD podło-
żemMODELE FWD MODELE 4X4
Holowanie bez podno-
szenia kół pojazduŻADNEZABRONIONE ZABRONIONE
Podnośnik kół lub wó-
zekTylneZABRONIONE ZABRONIONE
Przednie TAKZABRONIONE
PlatformaWSZYSTKIE NAJLEPSZA METODA JEDYNA METODA
Aby uniknąć uszkodzenia pojazdu, należy
stosować odpowiednie urządzenia holowni-
cze i podnoszące. Należy korzystać wyłącz-
nie ze sprzęgów holowniczych i innych urzą-
dzeń, które są przeznaczone do holowania
zgodnie z instrukcją producenta. Należy ko-
rzystać z łańcuchów zabezpieczających.
Sprzęg holowniczy lub inne urządzenia ho-
lownicze należy przymocowywać do głów-
nych belek konstrukcyjnych pojazdu, nie do
zderzaków ani wsporników dodatkowych.
Należy przestrzegać krajowych i lokalnych
przepisów dotyczących holowania pojaz-
dów.UWAGA:
• Przed rozpoczęciem holowania, należy
upewnić się, że funkcja automatycznego
hamulca postojowego jest wyłączona, aby
zapobiec przypadkowemu uruchomieniu
elektrycznego hamulca postojowego. Au-
tomatyczny hamulec postojowy można
włączyć lub wyłączyć, korzystając z pro-
gramowalnych funkcji użytkownika
w menu ustawień systemu Uconnect.
• Pojazdy z rozładowanym akumulatorem
lub całkowitą awarią układów elektrycz-
nych przy włączonym elektrycznym ha-
mulcu postojowym (EPB) będą wymagałyuniesienia tylnych kół za pomocą odpo-
wiedniego wózka lub podnośnika podczas
ustawiania pojazdu na platformie
holowniczej.
Jeśli podczas holowania zachodzi potrzeba
skorzystania z akcesoriów (wycieraczek, od-
mrażania szyb itp.), należy ustawić wyłącz-
nik zapłonu w pozycji ON/RUN (Zapłon).
W SYTUACJACH AWARYJNYCH
260

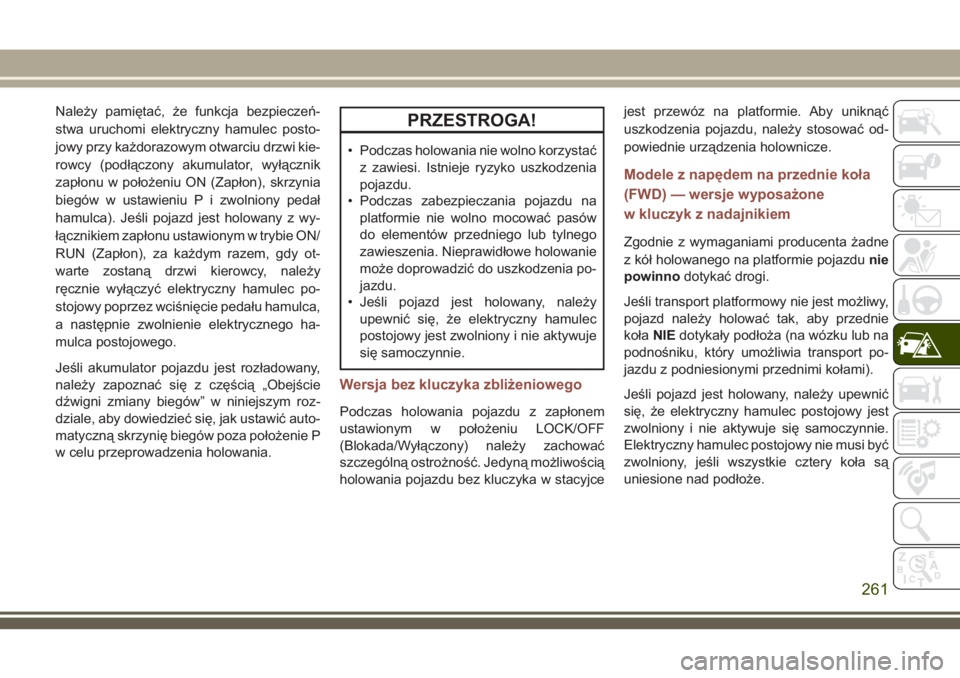

Należy pamiętać, że funkcja bezpieczeń-
stwa uruchomi elektryczny hamulec posto-
jowy przy każdorazowym otwarciu drzwi kie-
rowcy (podłączony akumulator, wyłącznik
zapłonu w położeniu ON (Zapłon), skrzynia
biegów w ustawieniu P i zwolniony pedał
hamulca). Jeśli pojazd jest holowany z wy-
łącznikiem zapłonu ustawionym w trybie ON/
RUN (Zapłon), za każdym razem, gdy ot-
warte zostaną drzwi kierowcy, należy
ręcznie wyłączyć elektryczny hamulec po-
stojowy poprzez wciśnięcie pedału hamulca,
a następnie zwolnienie elektrycznego ha-
mulca postojowego.
Jeśli akumulator pojazdu jest rozładowany,
należy zapoznać się z częścią „Obejście
dźwigni zmiany biegów” w niniejszym roz-
dziale, aby dowiedzieć się, jak ustawić auto-
matyczną skrzynię biegów poza położenie P
w celu przeprowadzenia holowania.PRZESTROGA!
• Podczas holowania nie wolno korzystać
z zawiesi. Istnieje ryzyko uszkodzenia
pojazdu.
• Podczas zabezpieczania pojazdu na
platformie nie wolno mocować pasów
do elementów przedniego lub tylnego
zawieszenia. Nieprawidłowe holowanie
może doprowadzić do uszkodzenia po-
jazdu.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
Wersja bez kluczyka zbliżeniowego
Podczas holowania pojazdu z zapłonem
ustawionym w położeniu LOCK/OFF
(Blokada/Wyłączony) należy zachować
szczególną ostrożność. Jedyną możliwością
holowania pojazdu bez kluczyka w stacyjcejest przewóz na platformie. Aby uniknąć
uszkodzenia pojazdu, należy stosować od-
powiednie urządzenia holownicze.
Modele z napędem na przednie koła
(FWD) — wersje wyposażone
w kluczyk z nadajnikiem
Zgodnie z wymaganiami producenta żadne
z kół holowanego na platformie pojazdunie
powinnodotykać drogi.
Jeśli transport platformowy nie jest możliwy,
pojazd należy holować tak, aby przednie
kołaNIEdotykały podłoża (na wózku lub na
podnośniku, który umożliwia transport po-
jazdu z podniesionymi przednimi kołami).
Jeśli pojazd jest holowany, należy upewnić
się, że elektryczny hamulec postojowy jest
zwolniony i nie aktywuje się samoczynnie.
Elektryczny hamulec postojowy nie musi być
zwolniony, jeśli wszystkie cztery koła są
uniesione nad podłoże.
261

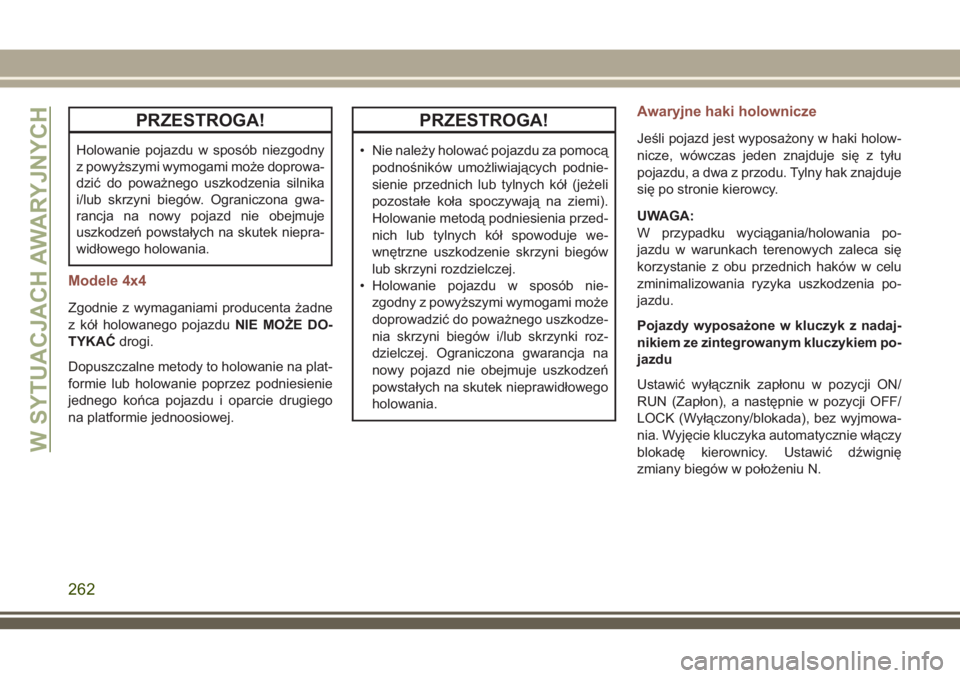

PRZESTROGA!
Holowanie pojazdu w sposób niezgodny
z powyższymi wymogami może doprowa-
dzić do poważnego uszkodzenia silnika
i/lub skrzyni biegów. Ograniczona gwa-
rancja na nowy pojazd nie obejmuje
uszkodzeń powstałych na skutek niepra-
widłowego holowania.
Modele 4x4
Zgodnie z wymaganiami producenta żadne
z kół holowanego pojazduNIE MOŻE DO-
TYKAĆdrogi.
Dopuszczalne metody to holowanie na plat-
formie lub holowanie poprzez podniesienie
jednego końca pojazdu i oparcie drugiego
na platformie jednoosiowej.
PRZESTROGA!
• Nie należy holować pojazdu za pomocą
podnośników umożliwiających podnie-
sienie przednich lub tylnych kół (jeżeli
pozostałe koła spoczywają na ziemi).
Holowanie metodą podniesienia przed-
nich lub tylnych kół spowoduje we-
wnętrzne uszkodzenie skrzyni biegów
lub skrzyni rozdzielczej.
• Holowanie pojazdu w sposób nie-
zgodny z powyższymi wymogami może
doprowadzić do poważnego uszkodze-
nia skrzyni biegów i/lub skrzynki roz-
dzielczej. Ograniczona gwarancja na
nowy pojazd nie obejmuje uszkodzeń
powstałych na skutek nieprawidłowego
holowania.
Awaryjne haki holownicze
Jeśli pojazd jest wyposażony w haki holow-
nicze, wówczas jeden znajduje się z tyłu
pojazdu, a dwa z przodu. Tylny hak znajduje
się po stronie kierowcy.
UWAGA:
W przypadku wyciągania/holowania po-
jazdu w warunkach terenowych zaleca się
korzystanie z obu przednich haków w celu
zminimalizowania ryzyka uszkodzenia po-
jazdu.
Pojazdy wyposażone w kluczyk z nadaj-
nikiem ze zintegrowanym kluczykiem po-
jazdu
Ustawić wyłącznik zapłonu w pozycji ON/
RUN (Zapłon), a następnie w pozycji OFF/
LOCK (Wyłączony/blokada), bez wyjmowa-
nia. Wyjęcie kluczyka automatycznie włączy
blokadę kierownicy. Ustawić dźwignię
zmiany biegów w położeniu N.
W SYTUACJACH AWARYJNYCH
262
