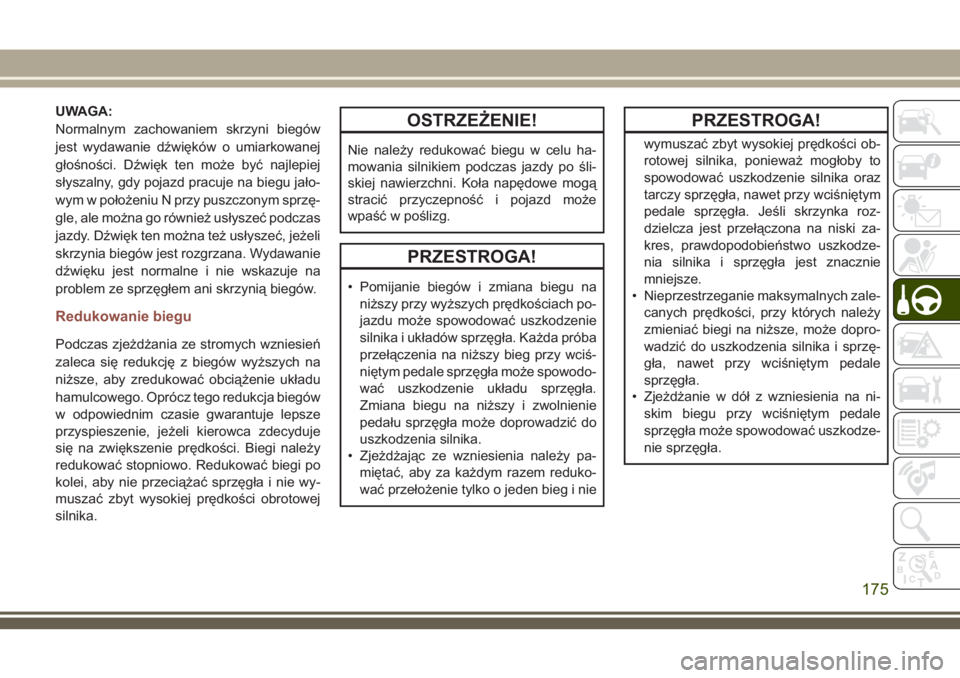

UWAGA:
Normalnym zachowaniem skrzyni biegów
jest wydawanie dźwięków o umiarkowanej
głośności. Dźwięk ten może być najlepiej
słyszalny, gdy pojazd pracuje na biegu jało-
wym w położeniu N przy puszczonym sprzę-
gle, ale można go również usłyszeć podczas
jazdy. Dźwięk ten można też usłyszeć, jeżeli
skrzynia biegów jest rozgrzana. Wydawanie
dźwięku jest normalne i nie wskazuje na
problem ze sprzęgłem ani skrzynią biegów.
Redukowanie biegu
Podczas zjeżdżania ze stromych wzniesień
zaleca się redukcję z biegów wyższych na
niższe, aby zredukować obciążenie układu
hamulcowego. Oprócz tego redukcja biegów
w odpowiednim czasie gwarantuje lepsze
przyspieszenie, jeżeli kierowca zdecyduje
się na zwiększenie prędkości. Biegi należy
redukować stopniowo. Redukować biegi po
kolei, aby nie przeciążać sprzęgła i nie wy-
muszać zbyt wysokiej prędkości obrotowej
silnika.
OSTRZEŻENIE!
Nie należy redukować biegu w celu ha-
mowania silnikiem podczas jazdy po śli-
skiej nawierzchni. Koła napędowe mogą
stracić przyczepność i pojazd może
wpaść w poślizg.
PRZESTROGA!
• Pomijanie biegów i zmiana biegu na
niższy przy wyższych prędkościach po-
jazdu może spowodować uszkodzenie
silnika i układów sprzęgła. Każda próba
przełączenia na niższy bieg przy wciś-
niętym pedale sprzęgła może spowodo-
wać uszkodzenie układu sprzęgła.
Zmiana biegu na niższy i zwolnienie
pedału sprzęgła może doprowadzić do
uszkodzenia silnika.
• Zjeżdżając ze wzniesienia należy pa-
miętać, aby za każdym razem reduko-
wać przełożenie tylko o jeden bieg i nie
PRZESTROGA!
wymuszać zbyt wysokiej prędkości ob-
rotowej silnika, ponieważ mogłoby to
spowodować uszkodzenie silnika oraz
tarczy sprzęgła, nawet przy wciśniętym
pedale sprzęgła. Jeśli skrzynka roz-
dzielcza jest przełączona na niski za-
kres, prawdopodobieństwo uszkodze-
nia silnika i sprzęgła jest znacznie
mniejsze.
• Nieprzestrzeganie maksymalnych zale-
canych prędkości, przy których należy
zmieniać biegi na niższe, może dopro-
wadzić do uszkodzenia silnika i sprzę-
gła, nawet przy wciśniętym pedale
sprzęgła.
• Zjeżdżanie w dół z wzniesienia na ni-
skim biegu przy wciśniętym pedale
sprzęgła może spowodować uszkodze-
nie sprzęgła.
175

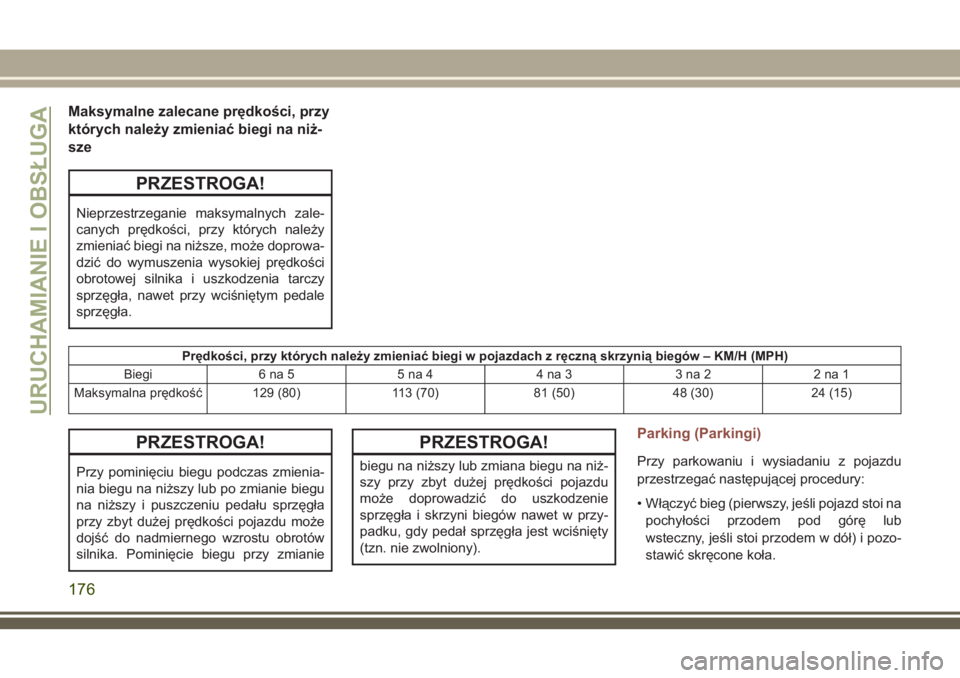

Maksymalne zalecane prędkości, przy
których należy zmieniać biegi na niż-
sze
PRZESTROGA!
Nieprzestrzeganie maksymalnych zale-
canych prędkości, przy których należy
zmieniać biegi na niższe, może doprowa-
dzić do wymuszenia wysokiej prędkości
obrotowej silnika i uszkodzenia tarczy
sprzęgła, nawet przy wciśniętym pedale
sprzęgła.
Prędkości, przy których należy zmieniać biegi w pojazdach z ręczną skrzynią biegów – KM/H (MPH)
Biegi 6 na 5 5 na 4 4 na 3 3 na 2 2 na 1
Maksymalna prędkość 129 (80) 113 (70) 81 (50) 48 (30) 24 (15)
PRZESTROGA!
Przy pominięciu biegu podczas zmienia-
nia biegu na niższy lub po zmianie biegu
na niższy i puszczeniu pedału sprzęgła
przy zbyt dużej prędkości pojazdu może
dojść do nadmiernego wzrostu obrotów
silnika. Pominięcie biegu przy zmianie
PRZESTROGA!
biegu na niższy lub zmiana biegu na niż-
szy przy zbyt dużej prędkości pojazdu
może doprowadzić do uszkodzenie
sprzęgła i skrzyni biegów nawet w przy-
padku, gdy pedał sprzęgła jest wciśnięty
(tzn. nie zwolniony).
Parking (Parkingi)
Przy parkowaniu i wysiadaniu z pojazdu
przestrzegać następującej procedury:
• Włączyć bieg (pierwszy, jeśli pojazd stoi na
pochyłości przodem pod górę lub
wsteczny, jeśli stoi przodem w dół) i pozo-
stawić skręcone koła.
URUCHAMIANIE I OBSŁUGA
176

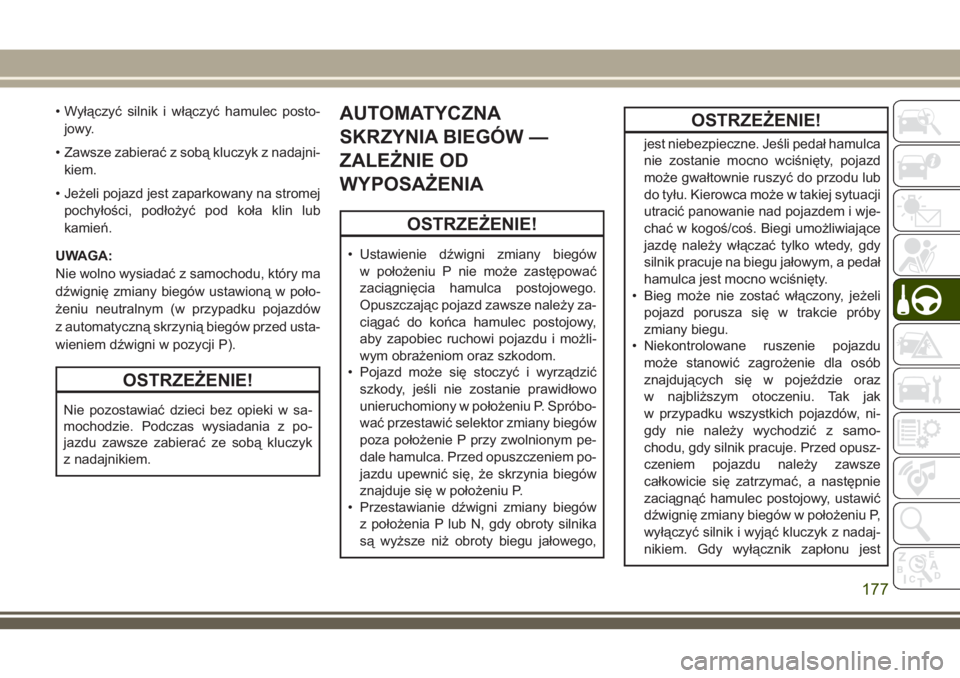

• Wyłączyć silnik i włączyć hamulec posto-
jowy.
• Zawsze zabierać z sobą kluczyk z nadajni-
kiem.
• Jeżeli pojazd jest zaparkowany na stromej
pochyłości, podłożyć pod koła klin lub
kamień.
UWAGA:
Nie wolno wysiadać z samochodu, który ma
dźwignię zmiany biegów ustawioną w poło-
żeniu neutralnym (w przypadku pojazdów
z automatyczną skrzynią biegów przed usta-
wieniem dźwigni w pozycji P).
OSTRZEŻENIE!
Nie pozostawiać dzieci bez opieki w sa-
mochodzie. Podczas wysiadania z po-
jazdu zawsze zabierać ze sobą kluczyk
z nadajnikiem.
AUTOMATYCZNA
SKRZYNIA BIEGÓW —
ZALEŻNIE OD
WYPOSAŻENIA
OSTRZEŻENIE!
• Ustawienie dźwigni zmiany biegów
w położeniu P nie może zastępować
zaciągnięcia hamulca postojowego.
Opuszczając pojazd zawsze należy za-
ciągać do końca hamulec postojowy,
aby zapobiec ruchowi pojazdu i możli-
wym obrażeniom oraz szkodom.
• Pojazd może się stoczyć i wyrządzić
szkody, jeśli nie zostanie prawidłowo
unieruchomiony w położeniu P. Spróbo-
wać przestawić selektor zmiany biegów
poza położenie P przy zwolnionym pe-
dale hamulca. Przed opuszczeniem po-
jazdu upewnić się, że skrzynia biegów
znajduje się w położeniu P.
• Przestawianie dźwigni zmiany biegów
z położenia P lub N, gdy obroty silnika
są wyższe niż obroty biegu jałowego,
OSTRZEŻENIE!
jest niebezpieczne. Jeśli pedał hamulca
nie zostanie mocno wciśnięty, pojazd
może gwałtownie ruszyć do przodu lub
do tyłu. Kierowca może w takiej sytuacji
utracić panowanie nad pojazdem i wje-
chać w kogoś/coś. Biegi umożliwiające
jazdę należy włączać tylko wtedy, gdy
silnik pracuje na biegu jałowym, a pedał
hamulca jest mocno wciśnięty.
• Bieg może nie zostać włączony, jeżeli
pojazd porusza się w trakcie próby
zmiany biegu.
• Niekontrolowane ruszenie pojazdu
może stanowić zagrożenie dla osób
znajdujących się w pojeździe oraz
w najbliższym otoczeniu. Tak jak
w przypadku wszystkich pojazdów, ni-
gdy nie należy wychodzić z samo-
chodu, gdy silnik pracuje. Przed opusz-
czeniem pojazdu należy zawsze
całkowicie się zatrzymać, a następnie
zaciągnąć hamulec postojowy, ustawić
dźwignię zmiany biegów w położeniu P,
wyłączyć silnik i wyjąć kluczyk z nadaj-
nikiem. Gdy wyłącznik zapłonu jest
177

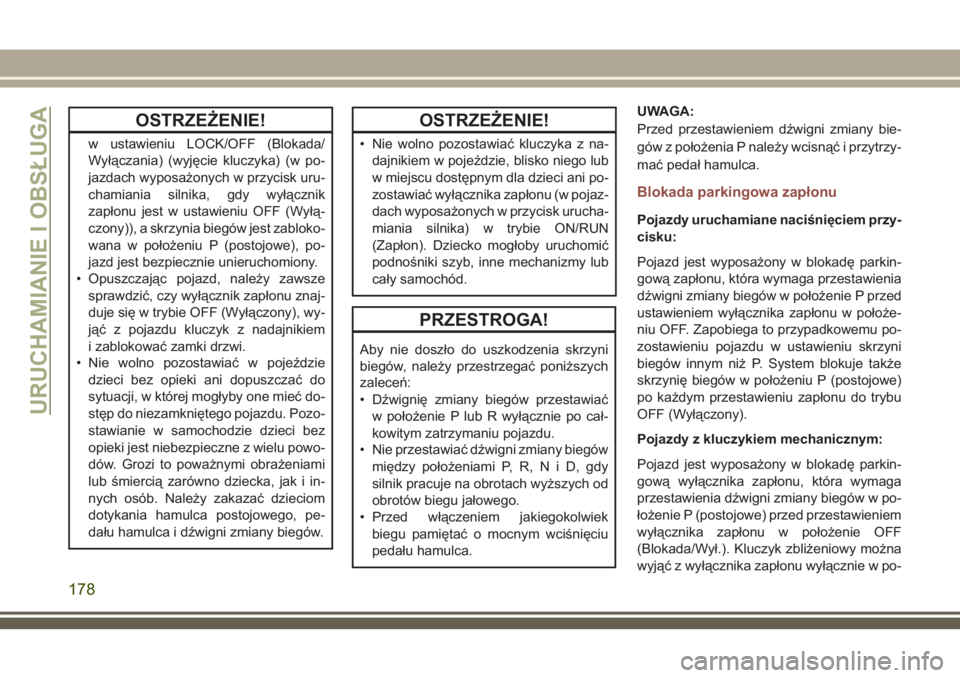

OSTRZEŻENIE!
w ustawieniu LOCK/OFF (Blokada/
Wyłączania) (wyjęcie kluczyka) (w po-
jazdach wyposażonych w przycisk uru-
chamiania silnika, gdy wyłącznik
zapłonu jest w ustawieniu OFF (Wyłą-
czony)), a skrzynia biegów jest zabloko-
wana w położeniu P (postojowe), po-
jazd jest bezpiecznie unieruchomiony.
• Opuszczając pojazd, należy zawsze
sprawdzić, czy wyłącznik zapłonu znaj-
duje się w trybie OFF (Wyłączony), wy-
jąć z pojazdu kluczyk z nadajnikiem
i zablokować zamki drzwi.
• Nie wolno pozostawiać w pojeździe
dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby one mieć do-
stęp do niezamkniętego pojazdu. Pozo-
stawianie w samochodzie dzieci bez
opieki jest niebezpieczne z wielu powo-
dów. Grozi to poważnymi obrażeniami
lub śmiercią zarówno dziecka, jak i in-
nych osób. Należy zakazać dzieciom
dotykania hamulca postojowego, pe-
dału hamulca i dźwigni zmiany biegów.
OSTRZEŻENIE!
• Nie wolno pozostawiać kluczyka z na-
dajnikiem w pojeździe, blisko niego lub
w miejscu dostępnym dla dzieci ani po-
zostawiać wyłącznika zapłonu (w pojaz-
dach wyposażonych w przycisk urucha-
miania silnika) w trybie ON/RUN
(Zapłon). Dziecko mogłoby uruchomić
podnośniki szyb, inne mechanizmy lub
cały samochód.
PRZESTROGA!
Aby nie doszło do uszkodzenia skrzyni
biegów, należy przestrzegać poniższych
zaleceń:
• Dźwignię zmiany biegów przestawiać
w położenie P lub R wyłącznie po cał-
kowitym zatrzymaniu pojazdu.
• Nie przestawiać dźwigni zmiany biegów
między położeniami P, R,NiD,gdy
silnik pracuje na obrotach wyższych od
obrotów biegu jałowego.
• Przed włączeniem jakiegokolwiek
biegu pamiętać o mocnym wciśnięciu
pedału hamulca.UWAGA:
Przed przestawieniem dźwigni zmiany bie-
gów z położenia P należy wcisnąć i przytrzy-
mać pedał hamulca.
Blokada parkingowa zapłonu
Pojazdy uruchamiane naciśnięciem przy-
cisku:
Pojazd jest wyposażony w blokadę parkin-
gową zapłonu, która wymaga przestawienia
dźwigni zmiany biegów w położenie P przed
ustawieniem wyłącznika zapłonu w położe-
niu OFF. Zapobiega to przypadkowemu po-
zostawieniu pojazdu w ustawieniu skrzyni
biegów innym niż P. System blokuje także
skrzynię biegów w położeniu P (postojowe)
po każdym przestawieniu zapłonu do trybu
OFF (Wyłączony).
Pojazdy z kluczykiem mechanicznym:
Pojazd jest wyposażony w blokadę parkin-
gową wyłącznika zapłonu, która wymaga
przestawienia dźwigni zmiany biegów w po-
łożenie P (postojowe) przed przestawieniem
wyłącznika zapłonu w położenie OFF
(Blokada/Wył.). Kluczyk zbliżeniowy można
wyjąć z wyłącznika zapłonu wyłącznie w po-
URUCHAMIANIE I OBSŁUGA
178

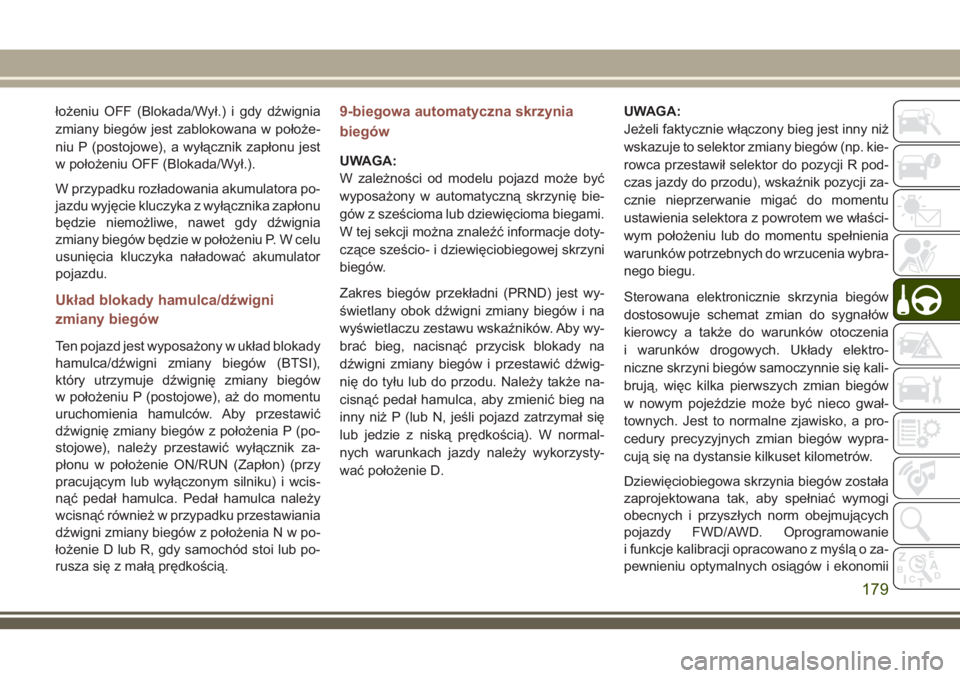

łożeniu OFF (Blokada/Wył.) i gdy dźwignia
zmiany biegów jest zablokowana w położe-
niu P (postojowe), a wyłącznik zapłonu jest
w położeniu OFF (Blokada/Wył.).
W przypadku rozładowania akumulatora po-
jazdu wyjęcie kluczyka z wyłącznika zapłonu
będzie niemożliwe, nawet gdy dźwignia
zmiany biegów będzie w położeniu P. W celu
usunięcia kluczyka naładować akumulator
pojazdu.
Układ blokady hamulca/dźwigni
zmiany biegów
Ten pojazd jest wyposażony w układ blokady
hamulca/dźwigni zmiany biegów (BTSI),
który utrzymuje dźwignię zmiany biegów
w położeniu P (postojowe), aż do momentu
uruchomienia hamulców. Aby przestawić
dźwignię zmiany biegów z położenia P (po-
stojowe), należy przestawić wyłącznik za-
płonu w położenie ON/RUN (Zapłon) (przy
pracującym lub wyłączonym silniku) i wcis-
nąć pedał hamulca. Pedał hamulca należy
wcisnąć również w przypadku przestawiania
dźwigni zmiany biegów z położeniaNwpo-
łożenie D lub R, gdy samochód stoi lub po-
rusza się z małą prędkością.
9-biegowa automatyczna skrzynia
biegów
UWAGA:
W zależności od modelu pojazd może być
wyposażony w automatyczną skrzynię bie-
gów z sześcioma lub dziewięcioma biegami.
W tej sekcji można znaleźć informacje doty-
czące sześcio- i dziewięciobiegowej skrzyni
biegów.
Zakres biegów przekładni (PRND) jest wy-
świetlany obok dźwigni zmiany biegów i na
wyświetlaczu zestawu wskaźników. Aby wy-
brać bieg, nacisnąć przycisk blokady na
dźwigni zmiany biegów i przestawić dźwig-
nię do tyłu lub do przodu. Należy także na-
cisnąć pedał hamulca, aby zmienić bieg na
inny niż P (lub N, jeśli pojazd zatrzymał się
lub jedzie z niską prędkością). W normal-
nych warunkach jazdy należy wykorzysty-
wać położenie D.UWAGA:
Jeżeli faktycznie włączony bieg jest inny niż
wskazuje to selektor zmiany biegów (np. kie-
rowca przestawił selektor do pozycji R pod-
czas jazdy do przodu), wskaźnik pozycji za-
cznie nieprzerwanie migać do momentu
ustawienia selektora z powrotem we właści-
wym położeniu lub do momentu spełnienia
warunków potrzebnych do wrzucenia wybra-
nego biegu.
Sterowana elektronicznie skrzynia biegów
dostosowuje schemat zmian do sygnałów
kierowcy a także do warunków otoczenia
i warunków drogowych. Układy elektro-
niczne skrzyni biegów samoczynnie się kali-
brują, więc kilka pierwszych zmian biegów
w nowym pojeździe może być nieco gwał-
townych. Jest to normalne zjawisko, a pro-
cedury precyzyjnych zmian biegów wypra-
cują się na dystansie kilkuset kilometrów.
Dziewięciobiegowa skrzynia biegów została
zaprojektowana tak, aby spełniać wymogi
obecnych i przyszłych norm obejmujących
pojazdy FWD/AWD. Oprogramowanie
i funkcje kalibracji opracowano z myślą o za-
pewnieniu optymalnych osiągów i ekonomii
179

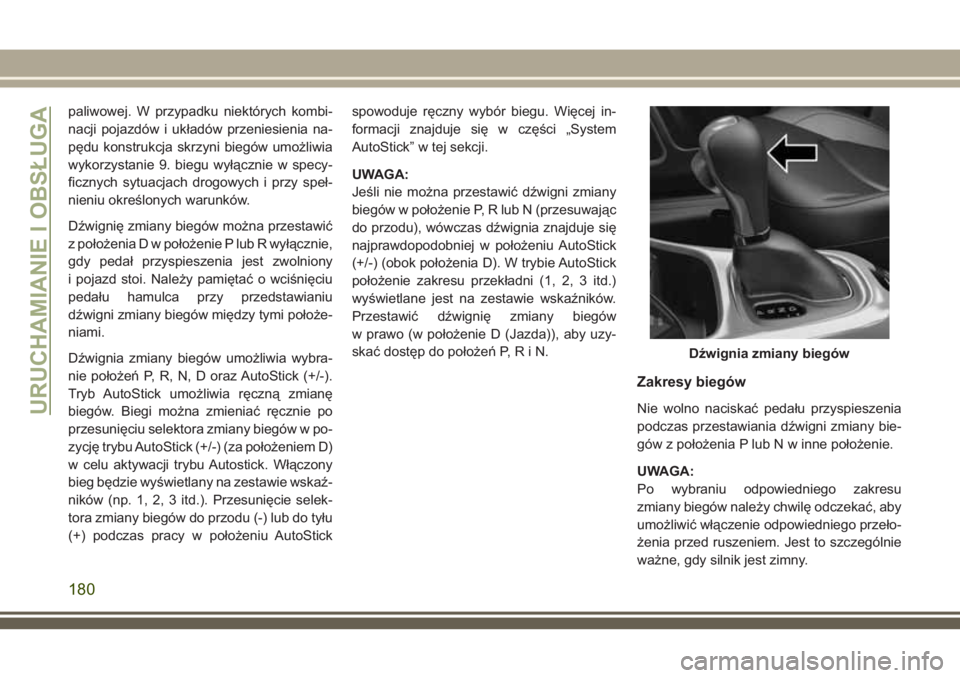

paliwowej. W przypadku niektórych kombi-
nacji pojazdów i układów przeniesienia na-
pędu konstrukcja skrzyni biegów umożliwia
wykorzystanie 9. biegu wyłącznie w specy-
ficznych sytuacjach drogowych i przy speł-
nieniu określonych warunków.
Dźwignię zmiany biegów można przestawić
z położenia D w położenie P lub R wyłącznie,
gdy pedał przyspieszenia jest zwolniony
i pojazd stoi. Należy pamiętać o wciśnięciu
pedału hamulca przy przedstawianiu
dźwigni zmiany biegów między tymi położe-
niami.
Dźwignia zmiany biegów umożliwia wybra-
nie położeń P, R, N, D oraz AutoStick (+/-).
Tryb AutoStick umożliwia ręczną zmianę
biegów. Biegi można zmieniać ręcznie po
przesunięciu selektora zmiany biegów w po-
zycję trybu AutoStick (+/-) (za położeniem D)
w celu aktywacji trybu Autostick. Włączony
bieg będzie wyświetlany na zestawie wskaź-
ników (np. 1, 2, 3 itd.). Przesunięcie selek-
tora zmiany biegów do przodu (-) lub do tyłu
(+) podczas pracy w położeniu AutoStickspowoduje ręczny wybór biegu. Więcej in-
formacji znajduje się w części „System
AutoStick” w tej sekcji.
UWAGA:
Jeśli nie można przestawić dźwigni zmiany
biegów w położenie P, R lub N (przesuwając
do przodu), wówczas dźwignia znajduje się
najprawdopodobniej w położeniu AutoStick
(+/-) (obok położenia D). W trybie AutoStick
położenie zakresu przekładni (1, 2, 3 itd.)
wyświetlane jest na zestawie wskaźników.
Przestawić dźwignię zmiany biegów
w prawo (w położenie D (Jazda)), aby uzy-
skać dostęp do położeń P,RiN.
Zakresy biegów
Nie wolno naciskać pedału przyspieszenia
podczas przestawiania dźwigni zmiany bie-
gów z położenia P lub N w inne położenie.
UWAGA:
Po wybraniu odpowiedniego zakresu
zmiany biegów należy chwilę odczekać, aby
umożliwić włączenie odpowiedniego przeło-
żenia przed ruszeniem. Jest to szczególnie
ważne, gdy silnik jest zimny.
Dźwignia zmiany biegów
URUCHAMIANIE I OBSŁUGA
180

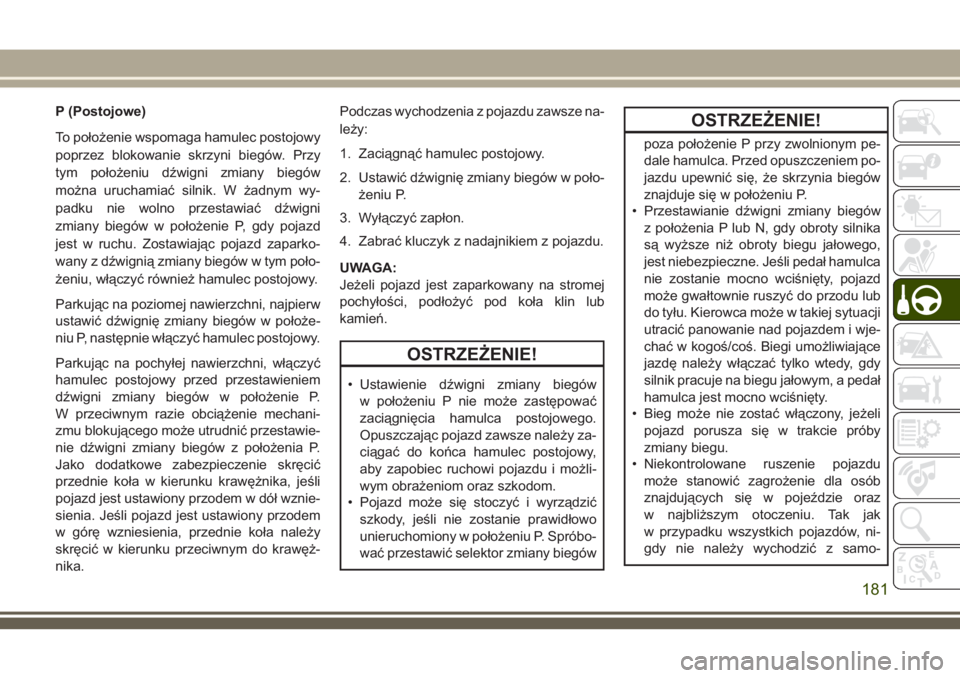

P (Postojowe)
To położenie wspomaga hamulec postojowy
poprzez blokowanie skrzyni biegów. Przy
tym położeniu dźwigni zmiany biegów
można uruchamiać silnik. W żadnym wy-
padku nie wolno przestawiać dźwigni
zmiany biegów w położenie P, gdy pojazd
jest w ruchu. Zostawiając pojazd zaparko-
wany z dźwignią zmiany biegów w tym poło-
żeniu, włączyć również hamulec postojowy.
Parkując na poziomej nawierzchni, najpierw
ustawić dźwignię zmiany biegów w położe-
niu P, następnie włączyć hamulec postojowy.
Parkując na pochyłej nawierzchni, włączyć
hamulec postojowy przed przestawieniem
dźwigni zmiany biegów w położenie P.
W przeciwnym razie obciążenie mechani-
zmu blokującego może utrudnić przestawie-
nie dźwigni zmiany biegów z położenia P.
Jako dodatkowe zabezpieczenie skręcić
przednie koła w kierunku krawężnika, jeśli
pojazd jest ustawiony przodem w dół wznie-
sienia. Jeśli pojazd jest ustawiony przodem
w górę wzniesienia, przednie koła należy
skręcić w kierunku przeciwnym do krawęż-
nika.Podczas wychodzenia z pojazdu zawsze na-
leży:
1. Zaciągnąć hamulec postojowy.
2. Ustawić dźwignię zmiany biegów w poło-
żeniu P.
3. Wyłączyć zapłon.
4. Zabrać kluczyk z nadajnikiem z pojazdu.
UWAGA:
Jeżeli pojazd jest zaparkowany na stromej
pochyłości, podłożyć pod koła klin lub
kamień.
OSTRZEŻENIE!
• Ustawienie dźwigni zmiany biegów
w położeniu P nie może zastępować
zaciągnięcia hamulca postojowego.
Opuszczając pojazd zawsze należy za-
ciągać do końca hamulec postojowy,
aby zapobiec ruchowi pojazdu i możli-
wym obrażeniom oraz szkodom.
• Pojazd może się stoczyć i wyrządzić
szkody, jeśli nie zostanie prawidłowo
unieruchomiony w położeniu P. Spróbo-
wać przestawić selektor zmiany biegów
OSTRZEŻENIE!
poza położenie P przy zwolnionym pe-
dale hamulca. Przed opuszczeniem po-
jazdu upewnić się, że skrzynia biegów
znajduje się w położeniu P.
• Przestawianie dźwigni zmiany biegów
z położenia P lub N, gdy obroty silnika
są wyższe niż obroty biegu jałowego,
jest niebezpieczne. Jeśli pedał hamulca
nie zostanie mocno wciśnięty, pojazd
może gwałtownie ruszyć do przodu lub
do tyłu. Kierowca może w takiej sytuacji
utracić panowanie nad pojazdem i wje-
chać w kogoś/coś. Biegi umożliwiające
jazdę należy włączać tylko wtedy, gdy
silnik pracuje na biegu jałowym, a pedał
hamulca jest mocno wciśnięty.
• Bieg może nie zostać włączony, jeżeli
pojazd porusza się w trakcie próby
zmiany biegu.
• Niekontrolowane ruszenie pojazdu
może stanowić zagrożenie dla osób
znajdujących się w pojeździe oraz
w najbliższym otoczeniu. Tak jak
w przypadku wszystkich pojazdów, ni-
gdy nie należy wychodzić z samo-
181

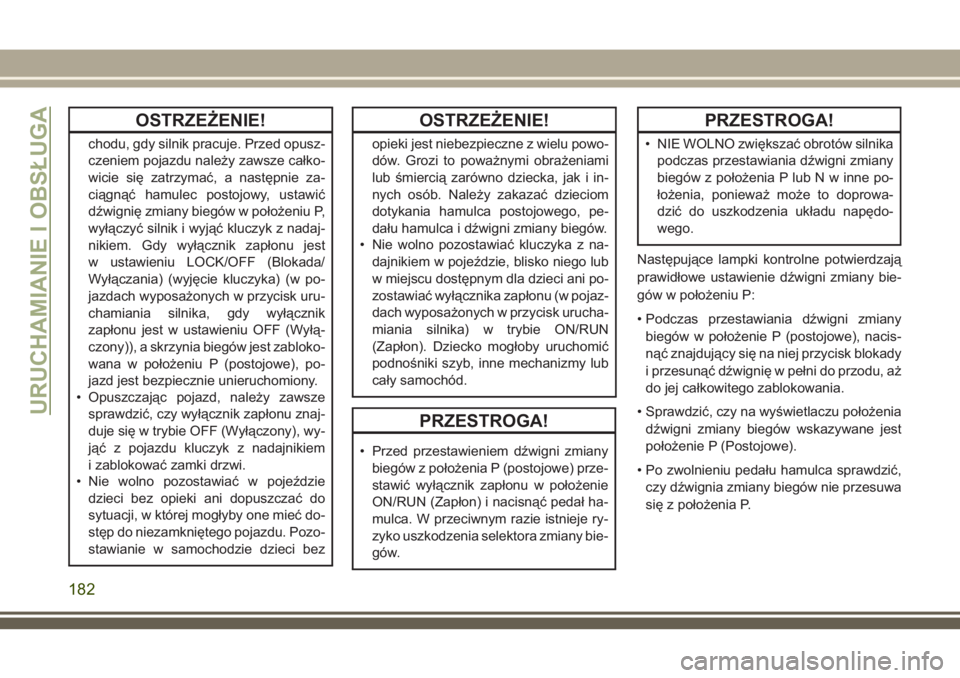

OSTRZEŻENIE!
chodu, gdy silnik pracuje. Przed opusz-
czeniem pojazdu należy zawsze całko-
wicie się zatrzymać, a następnie za-
ciągnąć hamulec postojowy, ustawić
dźwignię zmiany biegów w położeniu P,
wyłączyć silnik i wyjąć kluczyk z nadaj-
nikiem. Gdy wyłącznik zapłonu jest
w ustawieniu LOCK/OFF (Blokada/
Wyłączania) (wyjęcie kluczyka) (w po-
jazdach wyposażonych w przycisk uru-
chamiania silnika, gdy wyłącznik
zapłonu jest w ustawieniu OFF (Wyłą-
czony)), a skrzynia biegów jest zabloko-
wana w położeniu P (postojowe), po-
jazd jest bezpiecznie unieruchomiony.
• Opuszczając pojazd, należy zawsze
sprawdzić, czy wyłącznik zapłonu znaj-
duje się w trybie OFF (Wyłączony), wy-
jąć z pojazdu kluczyk z nadajnikiem
i zablokować zamki drzwi.
• Nie wolno pozostawiać w pojeździe
dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby one mieć do-
stęp do niezamkniętego pojazdu. Pozo-
stawianie w samochodzie dzieci bez
OSTRZEŻENIE!
opieki jest niebezpieczne z wielu powo-
dów. Grozi to poważnymi obrażeniami
lub śmiercią zarówno dziecka, jak i in-
nych osób. Należy zakazać dzieciom
dotykania hamulca postojowego, pe-
dału hamulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać kluczyka z na-
dajnikiem w pojeździe, blisko niego lub
w miejscu dostępnym dla dzieci ani po-
zostawiać wyłącznika zapłonu (w pojaz-
dach wyposażonych w przycisk urucha-
miania silnika) w trybie ON/RUN
(Zapłon). Dziecko mogłoby uruchomić
podnośniki szyb, inne mechanizmy lub
cały samochód.
PRZESTROGA!
• Przed przestawieniem dźwigni zmiany
biegów z położenia P (postojowe) prze-
stawić wyłącznik zapłonu w położenie
ON/RUN (Zapłon) i nacisnąć pedał ha-
mulca. W przeciwnym razie istnieje ry-
zyko uszkodzenia selektora zmiany bie-
gów.
PRZESTROGA!
• NIE WOLNO zwiększać obrotów silnika
podczas przestawiania dźwigni zmiany
biegów z położenia P lub N w inne po-
łożenia, ponieważ może to doprowa-
dzić do uszkodzenia układu napędo-
wego.
Następujące lampki kontrolne potwierdzają
prawidłowe ustawienie dźwigni zmiany bie-
gów w położeniu P:
• Podczas przestawiania dźwigni zmiany
biegów w położenie P (postojowe), nacis-
nąć znajdujący się na niej przycisk blokady
i przesunąć dźwignię w pełni do przodu, aż
do jej całkowitego zablokowania.
• Sprawdzić, czy na wyświetlaczu położenia
dźwigni zmiany biegów wskazywane jest
położenie P (Postojowe).
• Po zwolnieniu pedału hamulca sprawdzić,
czy dźwignia zmiany biegów nie przesuwa
się z położenia P.
URUCHAMIANIE I OBSŁUGA
182
