2018 JEEP COMPASS Instrukcja obsługi (in Polish)

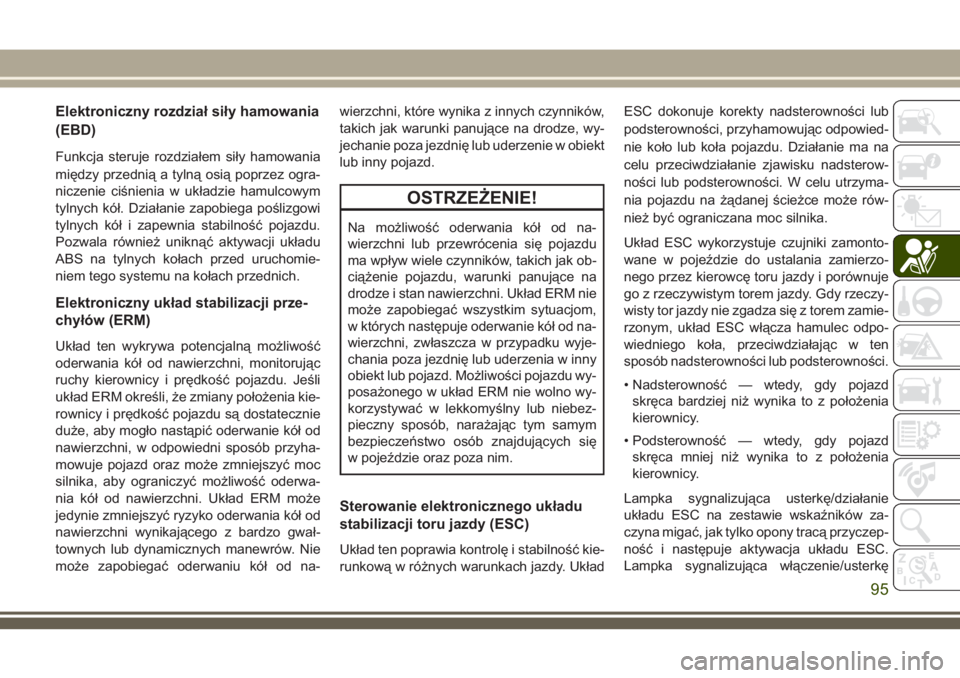

Elektroniczny rozdział siły hamowania
(EBD)
Funkcja steruje rozdziałem siły hamowania
między przednią a tylną osią poprzez ogra-
niczenie ciśnienia w układzie hamulcowym
tylnych kół. Działanie zapobiega poślizgowi
tylnych kół i zapewnia stabilność pojazdu.
Pozwala również uniknąć aktywacji układu
ABS na tylnych kołach przed uruchomie-
niem tego systemu na kołach przednich.
Elektroniczny układ stabilizacji prze-
chyłów (ERM)
Układ ten wykrywa potencjalną możliwość
oderwania kół od nawierzchni, monitorując
ruchy kierownicy i prędkość pojazdu. Jeśli
układ ERM określi, że zmiany położenia kie-
rownicy i prędkość pojazdu są dostatecznie
duże, aby mogło nastąpić oderwanie kół od
nawierzchni, w odpowiedni sposób przyha-
mowuje pojazd oraz może zmniejszyć moc
silnika, aby ograniczyć możliwość oderwa-
nia kół od nawierzchni. Układ ERM może
jedynie zmniejszyć ryzyko oderwania kół od
nawierzchni wynikającego z bardzo gwał-
townych lub dynamicznych manewrów. Nie
może zapobiegać oderwaniu kół od na-wierzchni, które wynika z innych czynników,
takich jak warunki panujące na drodze, wy-
jechanie poza jezdnię lub uderzenie w obiekt
lub inny pojazd.
OSTRZEŻENIE!
Na możliwość oderwania kół od na-
wierzchni lub przewrócenia się pojazdu
ma wpływ wiele czynników, takich jak ob-
ciążenie pojazdu, warunki panujące na
drodze i stan nawierzchni. Układ ERM nie
może zapobiegać wszystkim sytuacjom,
w których następuje oderwanie kół od na-
wierzchni, zwłaszcza w przypadku wyje-
chania poza jezdnię lub uderzenia w inny
obiekt lub pojazd. Możliwości pojazdu wy-
posażonego w układ ERM nie wolno wy-
korzystywać w lekkomyślny lub niebez-
pieczny sposób, narażając tym samym
bezpieczeństwo osób znajdujących się
w pojeździe oraz poza nim.
Sterowanie elektronicznego układu
stabilizacji toru jazdy (ESC)
Układ ten poprawia kontrolę i stabilność kie-
runkową w różnych warunkach jazdy. UkładESC dokonuje korekty nadsterowności lub
podsterowności, przyhamowując odpowied-
nie koło lub koła pojazdu. Działanie ma na
celu przeciwdziałanie zjawisku nadsterow-
ności lub podsterowności. W celu utrzyma-
nia pojazdu na żądanej ścieżce może rów-
nież być ograniczana moc silnika.
Układ ESC wykorzystuje czujniki zamonto-
wane w pojeździe do ustalania zamierzo-
nego przez kierowcę toru jazdy i porównuje
go z rzeczywistym torem jazdy. Gdy rzeczy-
wisty tor jazdy nie zgadza się z torem zamie-
rzonym, układ ESC włącza hamulec odpo-
wiedniego koła, przeciwdziałając w ten
sposób nadsterowności lub podsterowności.
• Nadsterowność — wtedy, gdy pojazd
skręca bardziej niż wynika to z położenia
kierownicy.
• Podsterowność — wtedy, gdy pojazd
skręca mniej niż wynika to z położenia
kierownicy.
Lampka sygnalizująca usterkę/działanie
układu ESC na zestawie wskaźników za-
czyna migać, jak tylko opony tracą przyczep-
ność i następuje aktywacja układu ESC.
Lampka sygnalizująca włączenie/usterkę
95

układu ESC miga również, gdy uaktywnia
się układ TCS. Jeśli lampka sygnalizująca
usterkę/działanie układu ESC miga podczas
przyspieszania, zmniejszyć nacisk na pedał
przyspieszenia i wcisnąć go tylko w minimal-
nym wymaganym stopniu. Prędkość i styl
jazdy należy dostosowywać do panujących
warunków drogowych.
OSTRZEŻENIE!
• Układ stabilizacji toru jazdy (ESC) nie
może powstrzymywać praw fizyki od-
działujących na pojazd i nie może
zwiększać przyczepności ponad po-
ziom wynikający z warunków panują-
cych na drodze. Układ ESC nie zapo-
biega kolizjom ani wypadkom
wynikającym z jazdy z nadmierną pręd-
kością w zakrętach, jazdy po zbyt śli-
skiej nawierzchni lub spowodowanych
akwaplanacją. Nie zapobiega także wy-
padkom będącym następstwem utraty
kontroli nad pojazdem z powodu złej
oceny przez kierowcę warunków panu-
jących na drodze. Jedynie zachowanie
bezpieczeństwa, koncentracja i do-
OSTRZEŻENIE!
świadczenie kierowcy może zapobiec
wypadkom. Możliwości pojazdu wypo-
sażonego w układ ESC nie wolno wyko-
rzystywać w bezmyślny lub niebez-
pieczny sposób, narażając tym samym
bezpieczeństwo osób znajdujących się
w pojeździe oraz poza nim.
•
Modyfikacje pojazdu lub nieprawidłowa
konserwacja mogą zmienić jego charakte-
rystykę działania oraz negatywnie wpłynąć
na wydajność układu ESC. Wprowadzanie
zmian do układu kierowniczego, zawiesze-
nia, układu hamulcowego, rodzaju i roz-
miaru opon lub kół mogą negatywnie wpły-
nąć na wydajność układu ESC.
Nieprawidłowo napompowane lub nie-
równo zużyte opony również mogą obniżyć
wydajność układu ESC. Modyfikacje po-
jazdu oraz nieprawidłowa konserwacja po-
jazdu, które zmniejszają skuteczność
układu ESC, mogą zwiększyć ryzyko utraty
kontroli nad pojazdem, przewrócenia po-
jazdu, obrażeń ciała oraz śmierci.

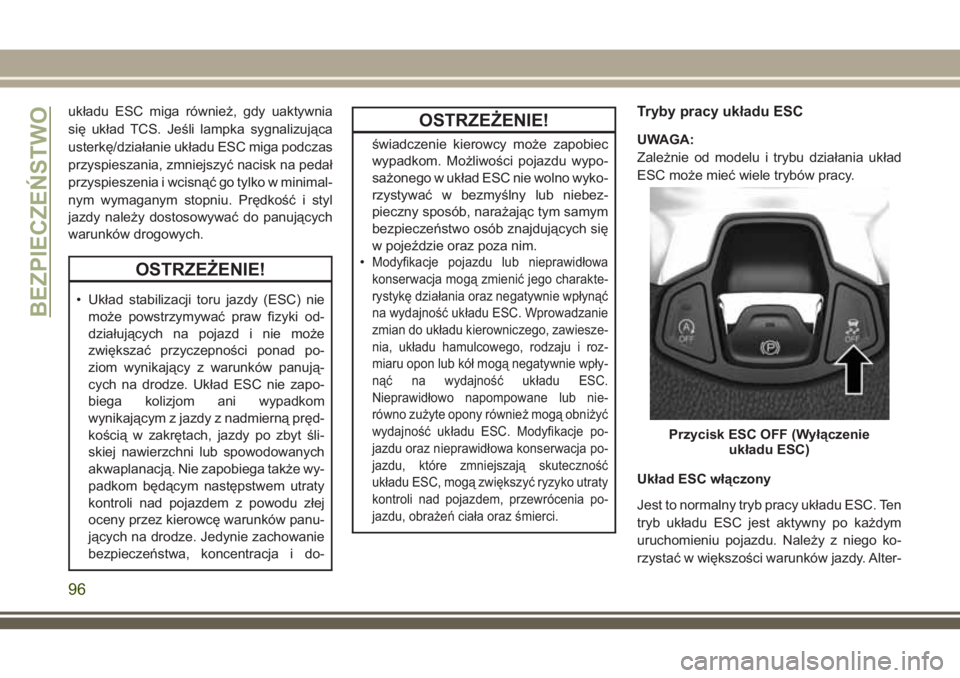

Tryby pracy układu ESC
UWAGA:
Zależnie od modelu i trybu działania układ
ESC może mieć wiele trybów pracy.
Układ ESC włączony
Jest to normalny tryb pracy układu ESC. Ten
tryb układu ESC jest aktywny po każdym
uruchomieniu pojazdu. Należy z niego ko-
rzystać w większości warunków jazdy. Alter-
Przycisk ESC OFF (Wyłączenie
układu ESC)
BEZPIECZEŃSTWO
96

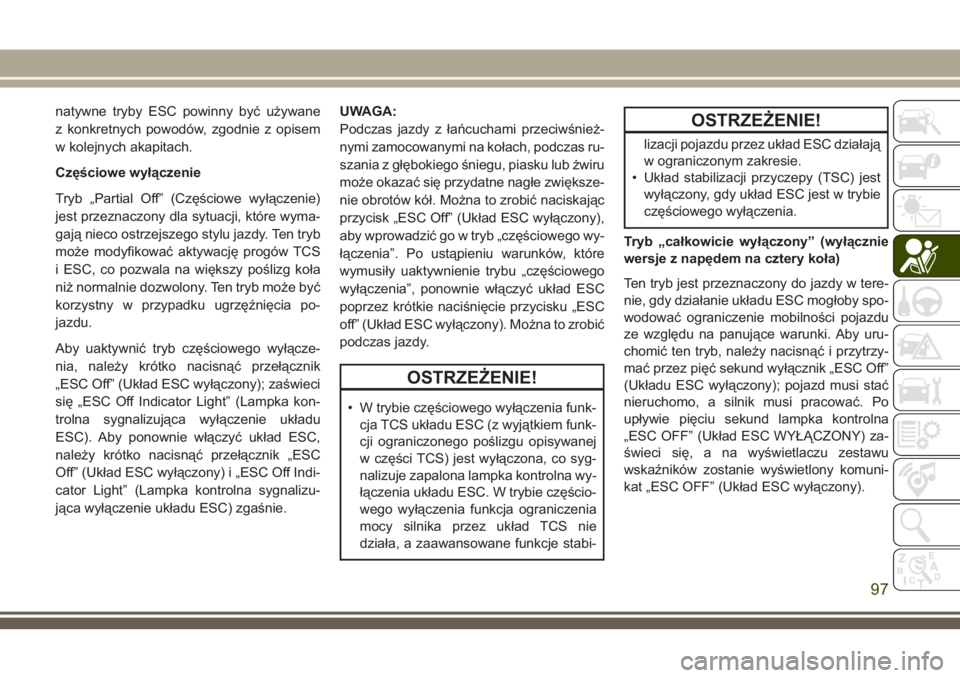

natywne tryby ESC powinny być używane
z konkretnych powodów, zgodnie z opisem
w kolejnych akapitach.
Częściowe wyłączenie
Tryb „Partial Off” (Częściowe wyłączenie)
jest przeznaczony dla sytuacji, które wyma-
gają nieco ostrzejszego stylu jazdy. Ten tryb
może modyfikować aktywację progów TCS
i ESC, co pozwala na większy poślizg koła
niż normalnie dozwolony. Ten tryb może być
korzystny w przypadku ugrzęźnięcia po-
jazdu.
Aby uaktywnić tryb częściowego wyłącze-
nia, należy krótko nacisnąć przełącznik
„ESC Off” (Układ ESC wyłączony); zaświeci
się „ESC Off Indicator Light” (Lampka kon-
trolna sygnalizująca wyłączenie układu
ESC). Aby ponownie włączyć układ ESC,
należy krótko nacisnąć przełącznik „ESC
Off” (Układ ESC wyłączony) i „ESC Off Indi-
cator Light” (Lampka kontrolna sygnalizu-
jąca wyłączenie układu ESC) zgaśnie.UWAGA:
Podczas jazdy z łańcuchami przeciwśnież-
nymi zamocowanymi na kołach, podczas ru-
szania z głębokiego śniegu, piasku lub żwiru
może okazać się przydatne nagłe zwiększe-
nie obrotów kół. Można to zrobić naciskając
przycisk „ESC Off” (Układ ESC wyłączony),
aby wprowadzić go w tryb „częściowego wy-
łączenia”. Po ustąpieniu warunków, które
wymusiły uaktywnienie trybu „częściowego
wyłączenia”, ponownie włączyć układ ESC
poprzez krótkie naciśnięcie przycisku „ESC
off” (Układ ESC wyłączony). Można to zrobić
podczas jazdy.
OSTRZEŻENIE!
• W trybie częściowego wyłączenia funk-
cja TCS układu ESC (z wyjątkiem funk-
cji ograniczonego poślizgu opisywanej
w części TCS) jest wyłączona, co syg-
nalizuje zapalona lampka kontrolna wy-
łączenia układu ESC. W trybie częścio-
wego wyłączenia funkcja ograniczenia
mocy silnika przez układ TCS nie
działa, a zaawansowane funkcje stabi-
OSTRZEŻENIE!
lizacji pojazdu przez układ ESC działają
w ograniczonym zakresie.
• Układ stabilizacji przyczepy (TSC) jest
wyłączony, gdy układ ESC jest w trybie
częściowego wyłączenia.
Tryb „całkowicie wyłączony” (wyłącznie
wersje z napędem na cztery koła)
Ten tryb jest przeznaczony do jazdy w tere-
nie, gdy działanie układu ESC mogłoby spo-
wodować ograniczenie mobilności pojazdu
ze względu na panujące warunki. Aby uru-
chomić ten tryb, należy nacisnąć i przytrzy-
mać przez pięć sekund wyłącznik „ESC Off”
(Układu ESC wyłączony); pojazd musi stać
nieruchomo, a silnik musi pracować. Po
upływie pięciu sekund lampka kontrolna
„ESC OFF” (Układ ESC WYŁĄCZONY) za-
świeci się, a na wyświetlaczu zestawu
wskaźników zostanie wyświetlony komuni-
kat „ESC OFF” (Układ ESC wyłączony).
97

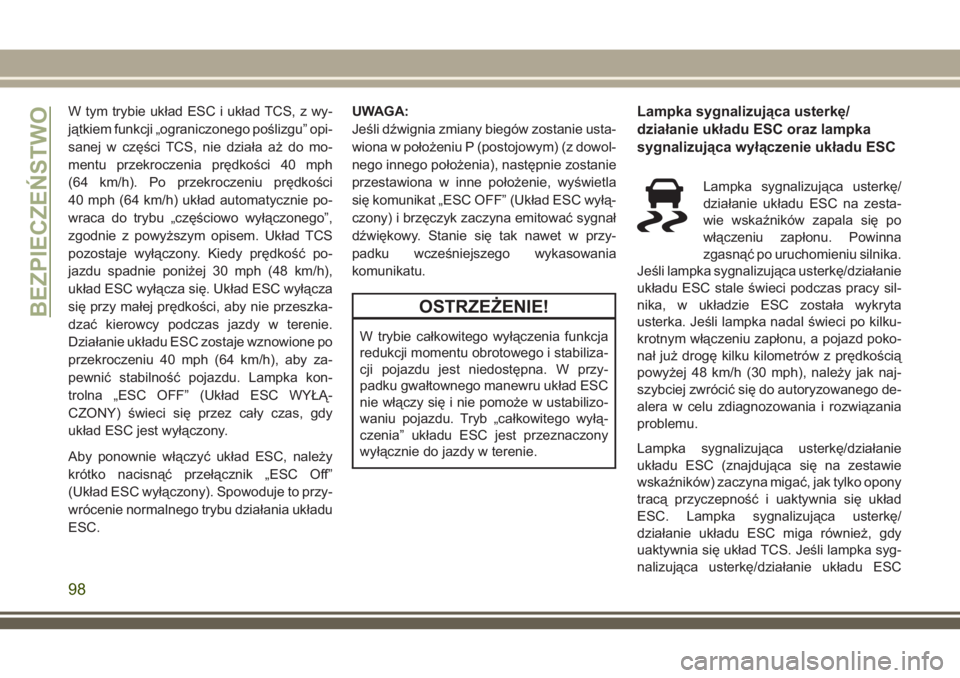

W tym trybie układ ESC i układ TCS, z wy-
jątkiem funkcji „ograniczonego poślizgu” opi-
sanej w części TCS, nie działa aż do mo-
mentu przekroczenia prędkości 40 mph
(64 km/h). Po przekroczeniu prędkości
40 mph (64 km/h) układ automatycznie po-
wraca do trybu „częściowo wyłączonego”,
zgodnie z powyższym opisem. Układ TCS
pozostaje wyłączony. Kiedy prędkość po-
jazdu spadnie poniżej 30 mph (48 km/h),
układ ESC wyłącza się. Układ ESC wyłącza
się przy małej prędkości, aby nie przeszka-
dzać kierowcy podczas jazdy w terenie.
Działanie układu ESC zostaje wznowione po
przekroczeniu 40 mph (64 km/h), aby za-
pewnić stabilność pojazdu. Lampka kon-
trolna „ESC OFF” (Układ ESC WYŁĄ-
CZONY) świeci się przez cały czas, gdy
układ ESC jest wyłączony.
Aby ponownie włączyć układ ESC, należy
krótko nacisnąć przełącznik „ESC Off”
(Układ ESC wyłączony). Spowoduje to przy-
wrócenie normalnego trybu działania układu
ESC.UWAGA:
Jeśli dźwignia zmiany biegów zostanie usta-
wiona w położeniu P (postojowym) (z dowol-
nego innego położenia), następnie zostanie
przestawiona w inne położenie, wyświetla
się komunikat „ESC OFF” (Układ ESC wyłą-
czony) i brzęczyk zaczyna emitować sygnał
dźwiękowy. Stanie się tak nawet w przy-
padku wcześniejszego wykasowania
komunikatu.
OSTRZEŻENIE!
W trybie całkowitego wyłączenia funkcja
redukcji momentu obrotowego i stabiliza-
cji pojazdu jest niedostępna. W przy-
padku gwałtownego manewru układ ESC
nie włączy się i nie pomoże w ustabilizo-
waniu pojazdu. Tryb „całkowitego wyłą-
czenia” układu ESC jest przeznaczony
wyłącznie do jazdy w terenie.
Lampka sygnalizująca usterkę/
działanie układu ESC oraz lampka
sygnalizująca wyłączenie układu ESC
Lampka sygnalizująca usterkę/
działanie układu ESC na zesta-
wie wskaźników zapala się po
włączeniu zapłonu. Powinna
zgasnąć po uruchomieniu silnika.
Jeśli lampka sygnalizująca usterkę/działanie
układu ESC stale świeci podczas pracy sil-
nika, w układzie ESC została wykryta
usterka. Jeśli lampka nadal świeci po kilku-
krotnym włączeniu zapłonu, a pojazd poko-
nał już drogę kilku kilometrów z prędkością
powyżej 48 km/h (30 mph), należy jak naj-
szybciej zwrócić się do autoryzowanego de-
alera w celu zdiagnozowania i rozwiązania
problemu.
Lampka sygnalizująca usterkę/działanie
układu ESC (znajdująca się na zestawie
wskaźników) zaczyna migać, jak tylko opony
tracą przyczepność i uaktywnia się układ
ESC. Lampka sygnalizująca usterkę/
działanie układu ESC miga również, gdy
uaktywnia się układ TCS. Jeśli lampka syg-
nalizująca usterkę/działanie układu ESC
BEZPIECZEŃSTWO
98

miga podczas przyspieszania, zmniejszyć
nacisk na pedał przyspieszenia i wcisnąć go
tylko w minimalnym wymaganym stopniu.
Prędkość i styl jazdy należy dostosowywać
do panujących warunków drogowych.
UWAGA:
• Lampka sygnalizująca usterkę/działanie
układu ESC i lampka sygnalizująca wyłą-
czenie układu ESC zapalają się na chwilę
po każdym włączeniu zapłonu.
• Po każdym włączeniu zapłonu układ ESC
zostaje włączony, nawet jeśli został po-
przednio wyłączony.
• Gdy układ ESC się uaktywnia, generuje
odgłosy brzęczenia i klikania. Jest to zjawi-
sko normalne; dźwięki te wyciszą się, gdy
układ ESC przestanie być aktywny po za-
kończeniu manewru, który spowodował
uaktywnienie układu ESC.
Lampka kontrolna wyłączenia
układu ESC sygnalizuje, że użyt-
kownik wybrał tryb ograniczonego
działania układu stabilizacji toru
jazdy (ESC).Układ asysty przy zjeżdżaniu ze
wzniesienia (HDC) — zależnie od wy-
posażenia
Układ asysty przy zjeżdżaniu ze wzniesienia
ułatwia zachowanie kontroli nad pojazdem
podczas wolnej jazdy w terenie w trybie
4WD LOW. Ten układ utrzymuje prędkość
pojazdu podczas zjeżdżania ze wzniesieńw różnym typie terenu. Układ asysty przy
zjeżdżaniu ze wzniesienia kontroluje pręd-
kość jazdy za pomocą układu hamulcowego.
Układ asysty przy zjeżdżaniu ze wzniesie-
nia ma trzy dostępne tryby:
1. Off (Wyłączony) - funkcja nie jest włą-
czona i nie będzie uaktywniana.
2. Enabled (Włączony) - funkcja jest włą-
czona i gotowa, ale nie spełniono warun-
ków aktywacji, bądź kierowca aktywnie
uniemożliwia jej uaktywnienie, naciska-
jąc pedały hamulca i przyśpieszenia.
3. Active (Aktywny) – funkcja jest włączona
i kontroluje prędkość pojazdu.
Włączanie układu HDC
Aby włączyć układ asysty przy zjeżdżaniu ze
wzniesienia, należy nacisnąć przycisk HDC.
Aktywacja układu wymaga jednak spełnie-
nia określonych warunków:
• Układ napędowy ustawiony w trybie 4WD
LOW.
• Prędkość pojazdu poniżej 12 km/h
(7,5 mph).
Kontrola zjeżdżania ze wzniesienia
(Trailhawk)
99

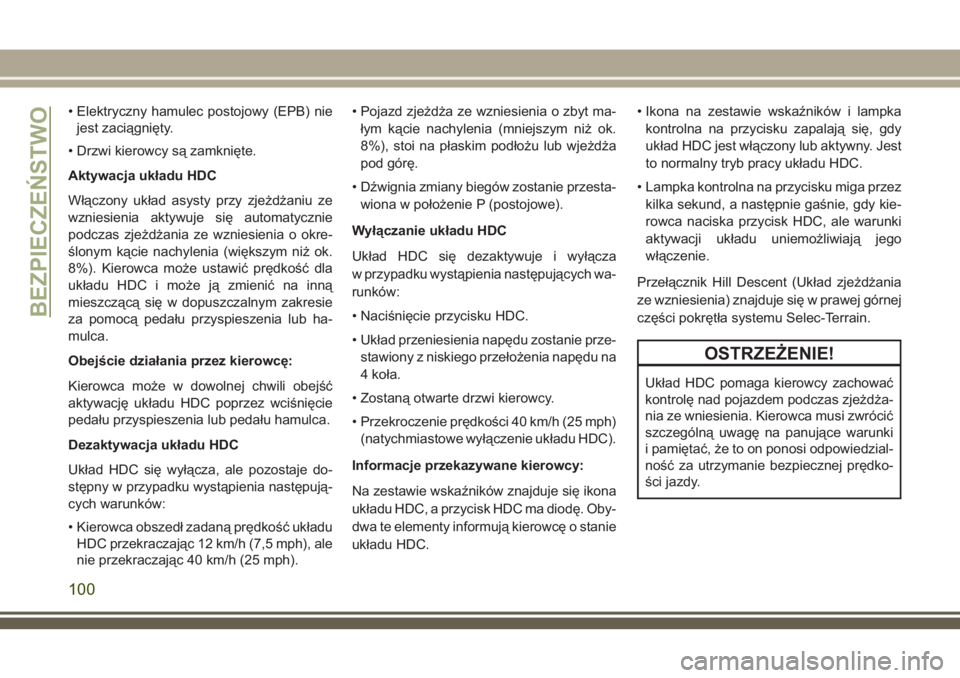

• Elektryczny hamulec postojowy (EPB) nie
jest zaciągnięty.
• Drzwi kierowcy są zamknięte.
Aktywacja układu HDC
Włączony układ asysty przy zjeżdżaniu ze
wzniesienia aktywuje się automatycznie
podczas zjeżdżania ze wzniesienia o okre-
ślonym kącie nachylenia (większym niż ok.
8%). Kierowca może ustawić prędkość dla
układu HDC i może ją zmienić na inną
mieszczącą się w dopuszczalnym zakresie
za pomocą pedału przyspieszenia lub ha-
mulca.
Obejście działania przez kierowcę:
Kierowca może w dowolnej chwili obejść
aktywację układu HDC poprzez wciśnięcie
pedału przyspieszenia lub pedału hamulca.
Dezaktywacja układu HDC
Układ HDC się wyłącza, ale pozostaje do-
stępny w przypadku wystąpienia następują-
cych warunków:
• Kierowca obszedł zadaną prędkość układu
HDC przekraczając 12 km/h (7,5 mph), ale
nie przekraczając 40 km/h (25 mph).• Pojazd zjeżdża ze wzniesienia o zbyt ma-
łym kącie nachylenia (mniejszym niż ok.
8%), stoi na płaskim podłożu lub wjeżdża
pod górę.
• Dźwignia zmiany biegów zostanie przesta-
wiona w położenie P (postojowe).
Wyłączanie układu HDC
Układ HDC się dezaktywuje i wyłącza
w przypadku wystąpienia następujących wa-
runków:
• Naciśnięcie przycisku HDC.
• Układ przeniesienia napędu zostanie prze-
stawiony z niskiego przełożenia napędu na
4 koła.
• Zostaną otwarte drzwi kierowcy.
• Przekroczenie prędkości 40 km/h (25 mph)
(natychmiastowe wyłączenie układu HDC).
Informacje przekazywane kierowcy:
Na zestawie wskaźników znajduje się ikona
układu HDC, a przycisk HDC ma diodę. Oby-
dwa te elementy informują kierowcę o stanie
układu HDC.• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku zapalają się, gdy
układ HDC jest włączony lub aktywny. Jest
to normalny tryb pracy układu HDC.
• Lampka kontrolna na przycisku miga przez
kilka sekund, a następnie gaśnie, gdy kie-
rowca naciska przycisk HDC, ale warunki
aktywacji układu uniemożliwiają jego
włączenie.
Przełącznik Hill Descent (Układ zjeżdżania
ze wzniesienia) znajduje się w prawej górnej
części pokrętła systemu Selec-Terrain.
OSTRZEŻENIE!
Układ HDC pomaga kierowcy zachować
kontrolę nad pojazdem podczas zjeżdża-
nia ze wniesienia. Kierowca musi zwrócić
szczególną uwagę na panujące warunki
i pamiętać, że to on ponosi odpowiedzial-
ność za utrzymanie bezpiecznej prędko-
ści jazdy.
BEZPIECZEŃSTWO
100

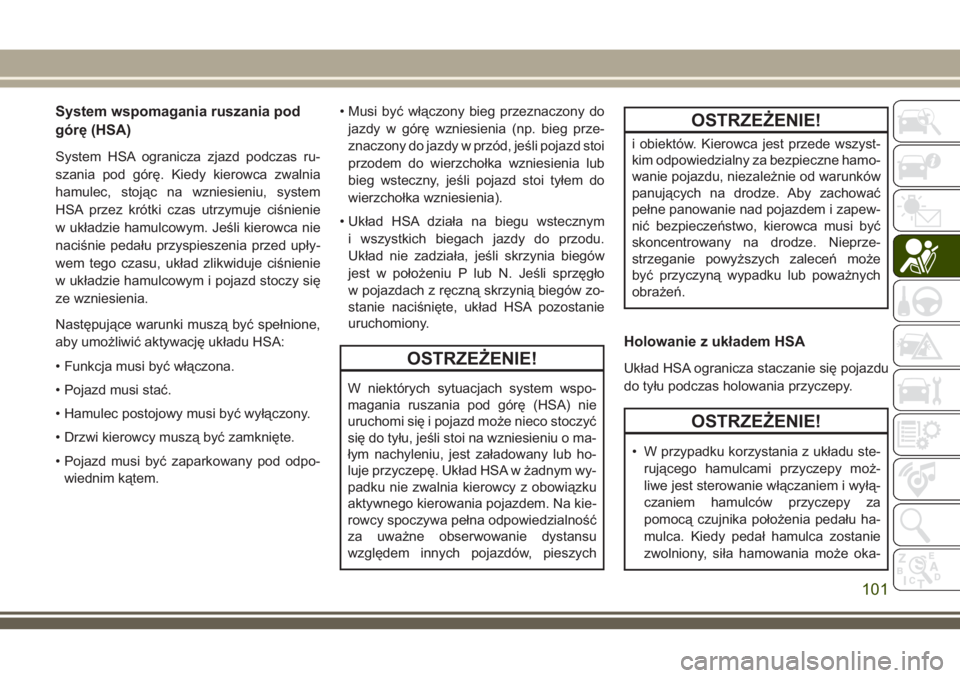

System wspomagania ruszania pod
górę (HSA)
System HSA ogranicza zjazd podczas ru-
szania pod górę. Kiedy kierowca zwalnia
hamulec, stojąc na wzniesieniu, system
HSA przez krótki czas utrzymuje ciśnienie
w układzie hamulcowym. Jeśli kierowca nie
naciśnie pedału przyspieszenia przed upły-
wem tego czasu, układ zlikwiduje ciśnienie
w układzie hamulcowym i pojazd stoczy się
ze wzniesienia.
Następujące warunki muszą być spełnione,
aby umożliwić aktywację układu HSA:
• Funkcja musi być włączona.
• Pojazd musi stać.
• Hamulec postojowy musi być wyłączony.
• Drzwi kierowcy muszą być zamknięte.
• Pojazd musi być zaparkowany pod odpo-
wiednim kątem.• Musi być włączony bieg przeznaczony do
jazdy w górę wzniesienia (np. bieg prze-
znaczony do jazdy w przód, jeśli pojazd stoi
przodem do wierzchołka wzniesienia lub
bieg wsteczny, jeśli pojazd stoi tyłem do
wierzchołka wzniesienia).
• Układ HSA działa na biegu wstecznym
i wszystkich biegach jazdy do przodu.
Układ nie zadziała, jeśli skrzynia biegów
jest w położeniu P lub N. Jeśli sprzęgło
w pojazdach z ręczną skrzynią biegów zo-
stanie naciśnięte, układ HSA pozostanie
uruchomiony.
OSTRZEŻENIE!
W niektórych sytuacjach system wspo-
magania ruszania pod górę (HSA) nie
uruchomi się i pojazd może nieco stoczyć
się do tyłu, jeśli stoi na wzniesieniu o ma-
łym nachyleniu, jest załadowany lub ho-
luje przyczepę. Układ HSA w żadnym wy-
padku nie zwalnia kierowcy z obowiązku
aktywnego kierowania pojazdem. Na kie-
rowcy spoczywa pełna odpowiedzialność
za uważne obserwowanie dystansu
względem innych pojazdów, pieszych
OSTRZEŻENIE!
i obiektów. Kierowca jest przede wszyst-
kim odpowiedzialny za bezpieczne hamo-
wanie pojazdu, niezależnie od warunków
panujących na drodze. Aby zachować
pełne panowanie nad pojazdem i zapew-
nić bezpieczeństwo, kierowca musi być
skoncentrowany na drodze. Nieprze-
strzeganie powyższych zaleceń może
być przyczyną wypadku lub poważnych
obrażeń.
Holowanie z układem HSA
Układ HSA ogranicza staczanie się pojazdu
do tyłu podczas holowania przyczepy.
OSTRZEŻENIE!
• W przypadku korzystania z układu ste-
rującego hamulcami przyczepy moż-
liwe jest sterowanie włączaniem i wyłą-
czaniem hamulców przyczepy za
pomocą czujnika położenia pedału ha-
mulca. Kiedy pedał hamulca zostanie
zwolniony, siła hamowania może oka-
101

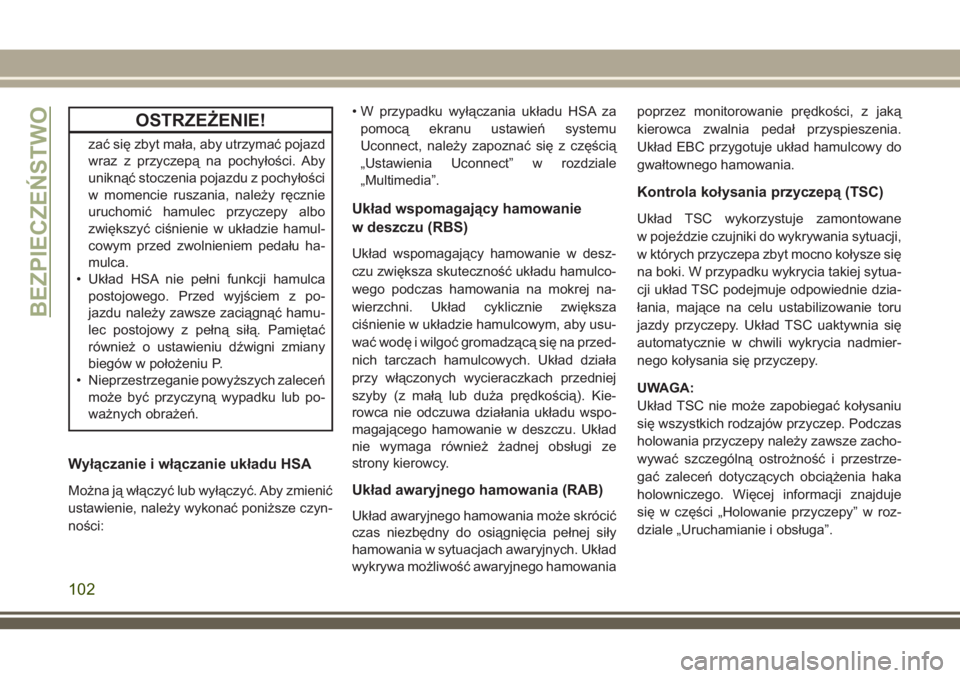

OSTRZEŻENIE!
zać się zbyt mała, aby utrzymać pojazd
wraz z przyczepą na pochyłości. Aby
uniknąć stoczenia pojazdu z pochyłości
w momencie ruszania, należy ręcznie
uruchomić hamulec przyczepy albo
zwiększyć ciśnienie w układzie hamul-
cowym przed zwolnieniem pedału ha-
mulca.
• Układ HSA nie pełni funkcji hamulca
postojowego. Przed wyjściem z po-
jazdu należy zawsze zaciągnąć hamu-
lec postojowy z pełną siłą. Pamiętać
również o ustawieniu dźwigni zmiany
biegów w położeniu P.
• Nieprzestrzeganie powyższych zaleceń
może być przyczyną wypadku lub po-
ważnych obrażeń.
Wyłączanie i włączanie układu HSA
Można ją włączyć lub wyłączyć. Aby zmienić
ustawienie, należy wykonać poniższe czyn-
ności:• W przypadku wyłączania układu HSA za
pomocą ekranu ustawień systemu
Uconnect, należy zapoznać się z częścią
„Ustawienia Uconnect” w rozdziale
„Multimedia”.
Układ wspomagający hamowanie
w deszczu (RBS)
Układ wspomagający hamowanie w desz-
czu zwiększa skuteczność układu hamulco-
wego podczas hamowania na mokrej na-
wierzchni. Układ cyklicznie zwiększa
ciśnienie w układzie hamulcowym, aby usu-
wać wodę i wilgoć gromadzącą się na przed-
nich tarczach hamulcowych. Układ działa
przy włączonych wycieraczkach przedniej
szyby (z małą lub duża prędkością). Kie-
rowca nie odczuwa działania układu wspo-
magającego hamowanie w deszczu. Układ
nie wymaga również żadnej obsługi ze
strony kierowcy.
Układ awaryjnego hamowania (RAB)
Układ awaryjnego hamowania może skrócić
czas niezbędny do osiągnięcia pełnej siły
hamowania w sytuacjach awaryjnych. Układ
wykrywa możliwość awaryjnego hamowaniapoprzez monitorowanie prędkości, z jaką
kierowca zwalnia pedał przyspieszenia.
Układ EBC przygotuje układ hamulcowy do
gwałtownego hamowania.
Kontrola kołysania przyczepą (TSC)
Układ TSC wykorzystuje zamontowane
w pojeździe czujniki do wykrywania sytuacji,
w których przyczepa zbyt mocno kołysze się
na boki. W przypadku wykrycia takiej sytua-
cji układ TSC podejmuje odpowiednie dzia-
łania, mające na celu ustabilizowanie toru
jazdy przyczepy. Układ TSC uaktywnia się
automatycznie w chwili wykrycia nadmier-
nego kołysania się przyczepy.
UWAGA:
Układ TSC nie może zapobiegać kołysaniu
się wszystkich rodzajów przyczep. Podczas
holowania przyczepy należy zawsze zacho-
wywać szczególną ostrożność i przestrze-
gać zaleceń dotyczących obciążenia haka
holowniczego. Więcej informacji znajduje
się w części „Holowanie przyczepy” w roz-
dziale „Uruchamianie i obsługa”.
BEZPIECZEŃSTWO
102
