2018 JEEP COMPASS Instrukcja obsługi (in Polish)

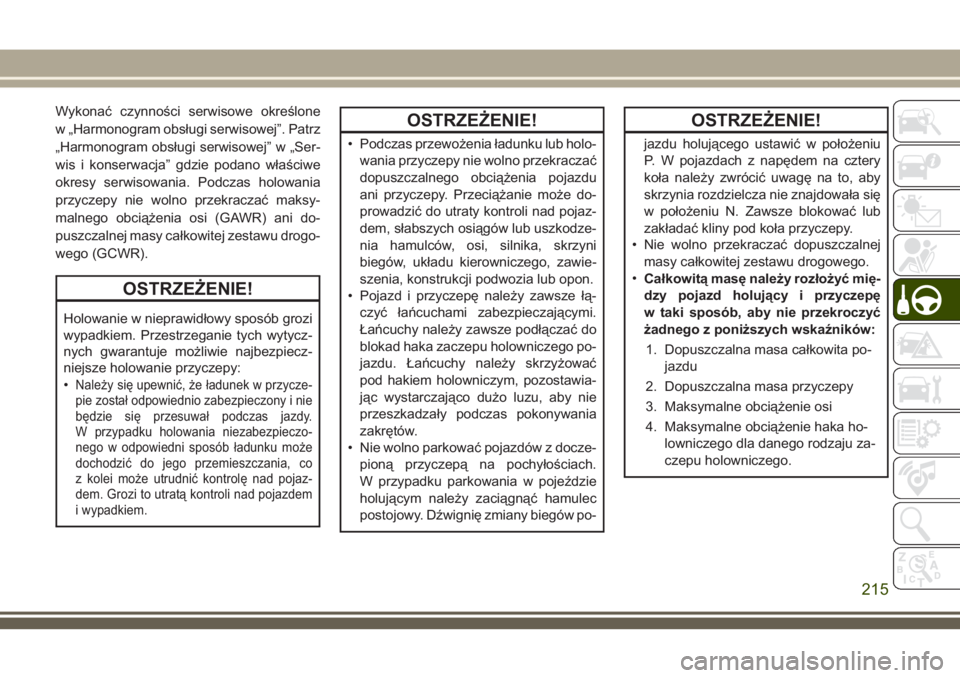

Wykonać czynności serwisowe określone
w „Harmonogram obsługi serwisowej”. Patrz
„Harmonogram obsługi serwisowej” w „Ser-
wis i konserwacja” gdzie podano właściwe
okresy serwisowania. Podczas holowania
przyczepy nie wolno przekraczać maksy-
malnego obciążenia osi (GAWR) ani do-
puszczalnej masy całkowitej zestawu drogo-
wego (GCWR).
OSTRZEŻENIE!
Holowanie w nieprawidłowy sposób grozi
wypadkiem. Przestrzeganie tych wytycz-
nych gwarantuje możliwie najbezpiecz-
niejsze holowanie przyczepy:
•
Należy się upewnić, że ładunek w przycze-
pie został odpowiednio zabezpieczony i nie
będzie się przesuwał podczas jazdy.
W przypadku holowania niezabezpieczo-
nego w odpowiedni sposób ładunku może
dochodzić do jego przemieszczania, co
z kolei może utrudnić kontrolę nad pojaz-
dem. Grozi to utratą kontroli nad pojazdem
i wypadkiem.
OSTRZEŻENIE!
• Podczas przewożenia ładunku lub holo-
wania przyczepy nie wolno przekraczać
dopuszczalnego obciążenia pojazdu
ani przyczepy. Przeciążanie może do-
prowadzić do utraty kontroli nad pojaz-
dem, słabszych osiągów lub uszkodze-
nia hamulców, osi, silnika, skrzyni
biegów, układu kierowniczego, zawie-
szenia, konstrukcji podwozia lub opon.
• Pojazd i przyczepę należy zawsze łą-
czyć łańcuchami zabezpieczającymi.
Łańcuchy należy zawsze podłączać do
blokad haka zaczepu holowniczego po-
jazdu. Łańcuchy należy skrzyżować
pod hakiem holowniczym, pozostawia-
jąc wystarczająco dużo luzu, aby nie
przeszkadzały podczas pokonywania
zakrętów.
• Nie wolno parkować pojazdów z docze-
pioną przyczepą na pochyłościach.
W przypadku parkowania w pojeździe
holującym należy zaciągnąć hamulec
postojowy. Dźwignię zmiany biegów po-
OSTRZEŻENIE!
jazdu holującego ustawić w położeniu
P. W pojazdach z napędem na cztery
koła należy zwrócić uwagę na to, aby
skrzynia rozdzielcza nie znajdowała się
w położeniu N. Zawsze blokować lub
zakładać kliny pod koła przyczepy.
• Nie wolno przekraczać dopuszczalnej
masy całkowitej zestawu drogowego.
•
Całkowitą masę należy rozłożyć mię-
dzy pojazd holujący i przyczepę
w taki sposób, aby nie przekroczyć
żadnego z poniższych wskaźników:
1. Dopuszczalna masa całkowita po-
jazdu
2. Dopuszczalna masa przyczepy
3. Maksymalne obciążenie osi
4. Maksymalne obciążenie haka ho-
lowniczego dla danego rodzaju za-
czepu holowniczego.
215

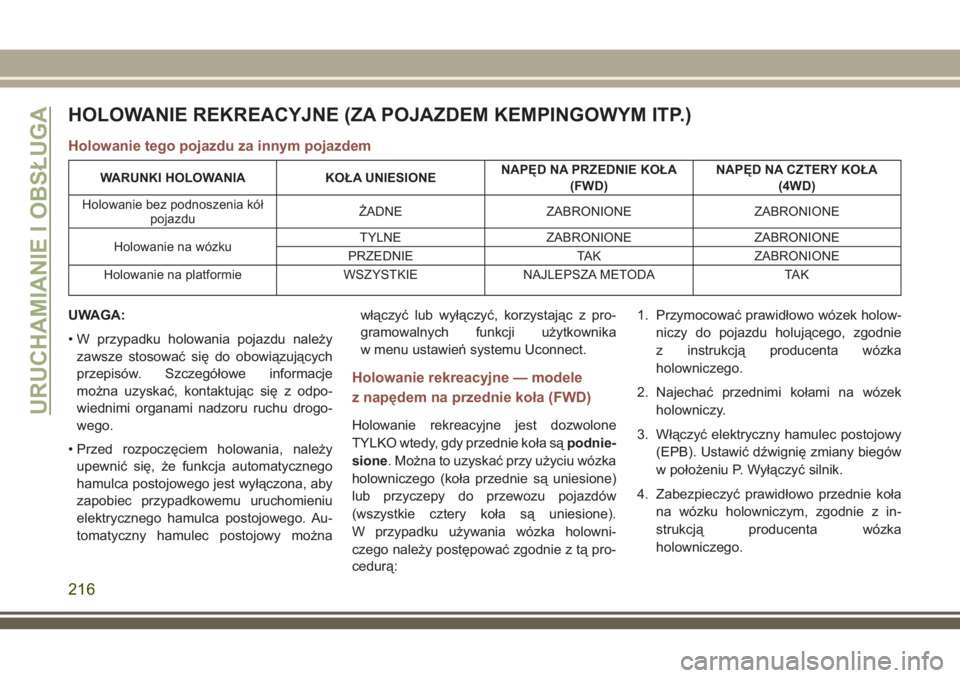

HOLOWANIE REKREACYJNE (ZA POJAZDEM KEMPINGOWYM ITP.)
Holowanie tego pojazdu za innym pojazdem
WARUNKI HOLOWANIA KOŁA UNIESIONENAPĘD NA PRZEDNIE KOŁA
(FWD)NAPĘD NA CZTERY KOŁA
(4WD)
Holowanie bez podnoszenia kół
pojazduŻADNE ZABRONIONE ZABRONIONE
Holowanie na wózkuTYLNE ZABRONIONE ZABRONIONE
PRZEDNIE TAK ZABRONIONE
Holowanie na platformie WSZYSTKIE NAJLEPSZA METODA TAK
UWAGA:
• W przypadku holowania pojazdu należy
zawsze stosować się do obowiązujących
przepisów. Szczegółowe informacje
można uzyskać, kontaktując się z odpo-
wiednimi organami nadzoru ruchu drogo-
wego.
• Przed rozpoczęciem holowania, należy
upewnić się, że funkcja automatycznego
hamulca postojowego jest wyłączona, aby
zapobiec przypadkowemu uruchomieniu
elektrycznego hamulca postojowego. Au-
tomatyczny hamulec postojowy możnawłączyć lub wyłączyć, korzystając z pro-
gramowalnych funkcji użytkownika
w menu ustawień systemu Uconnect.
Holowanie rekreacyjne — modele
z napędem na przednie koła (FWD)
Holowanie rekreacyjne jest dozwolone
TYLKO wtedy, gdy przednie koła sąpodnie-
sione. Można to uzyskać przy użyciu wózka
holowniczego (koła przednie są uniesione)
lub przyczepy do przewozu pojazdów
(wszystkie cztery koła są uniesione).
W przypadku używania wózka holowni-
czego należy postępować zgodnie z tą pro-
cedurą:1. Przymocować prawidłowo wózek holow-
niczy do pojazdu holującego, zgodnie
z instrukcją producenta wózka
holowniczego.
2. Najechać przednimi kołami na wózek
holowniczy.
3. Włączyć elektryczny hamulec postojowy
(EPB). Ustawić dźwignię zmiany biegów
w położeniu P. Wyłączyć silnik.
4. Zabezpieczyć prawidłowo przednie koła
na wózku holowniczym, zgodnie z in-
strukcją producenta wózka
holowniczego.URUCHAMIANIE I OBSŁUGA
216

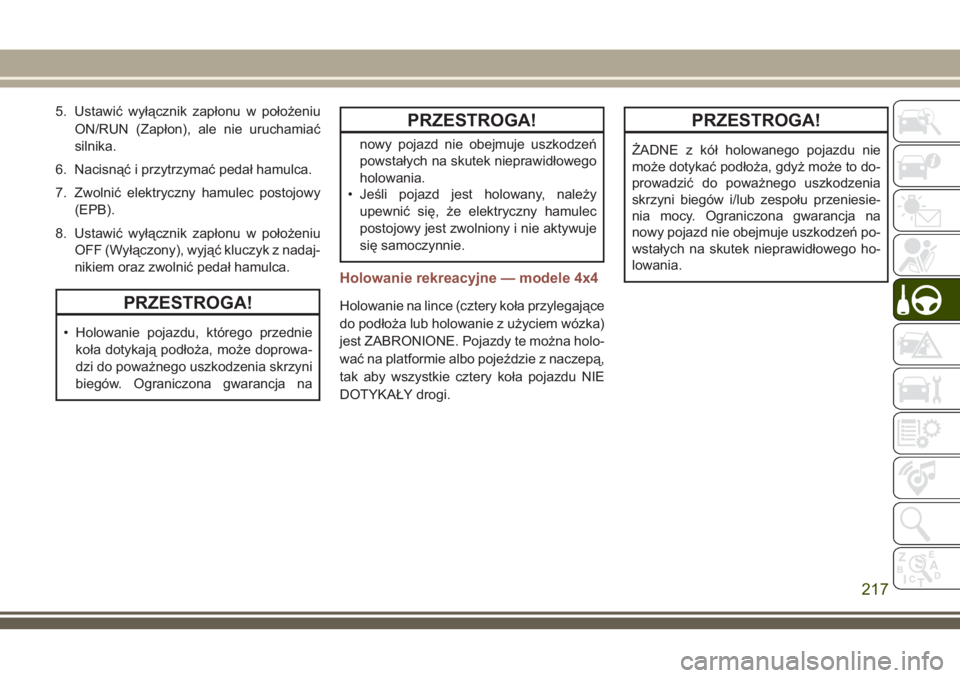

5. Ustawić wyłącznik zapłonu w położeniu
ON/RUN (Zapłon), ale nie uruchamiać
silnika.
6. Nacisnąć i przytrzymać pedał hamulca.
7. Zwolnić elektryczny hamulec postojowy
(EPB).
8. Ustawić wyłącznik zapłonu w położeniu
OFF (Wyłączony), wyjąć kluczyk z nadaj-
nikiem oraz zwolnić pedał hamulca.
PRZESTROGA!
• Holowanie pojazdu, którego przednie
koła dotykają podłoża, może doprowa-
dzi do poważnego uszkodzenia skrzyni
biegów. Ograniczona gwarancja na
PRZESTROGA!
nowy pojazd nie obejmuje uszkodzeń
powstałych na skutek nieprawidłowego
holowania.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
Holowanie rekreacyjne — modele 4x4
Holowanie na lince (cztery koła przylegające
do podłoża lub holowanie z użyciem wózka)
jest ZABRONIONE. Pojazdy te można holo-
wać na platformie albo pojeździe z naczepą,
tak aby wszystkie cztery koła pojazdu NIE
DOTYKAŁY drogi.
PRZESTROGA!
ŻADNE z kół holowanego pojazdu nie
może dotykać podłoża, gdyż może to do-
prowadzić do poważnego uszkodzenia
skrzyni biegów i/lub zespołu przeniesie-
nia mocy. Ograniczona gwarancja na
nowy pojazd nie obejmuje uszkodzeń po-
wstałych na skutek nieprawidłowego ho-
lowania.
217

218

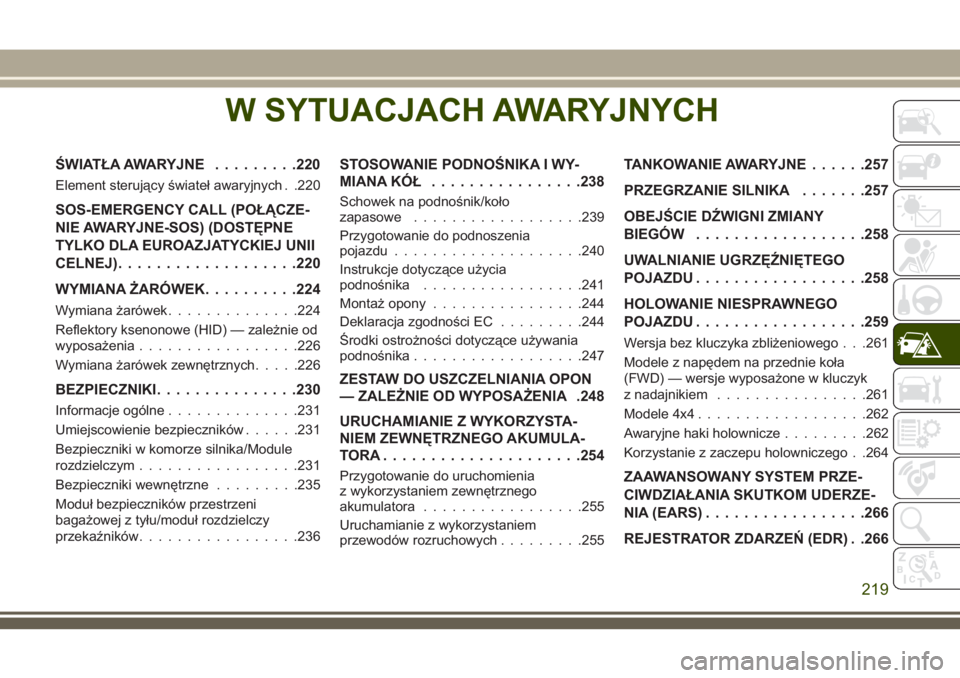

W SYTUACJACH AWARYJNYCH
ŚWIATŁA AWARYJNE.........220
Element sterujący świateł awaryjnych . .220
SOS-EMERGENCY CALL (POŁĄCZE-
NIE AWARYJNE-SOS) (DOSTĘPNE
TYLKO DLA EUROAZJATYCKIEJ UNII
CELNEJ)...................220
WYMIANA ŻARÓWEK..........224
Wymiana żarówek..............224
Reflektory ksenonowe (HID) — zależnie od
wyposażenia.................226
Wymiana żarówek zewnętrznych.....226
BEZPIECZNIKI...............230
Informacje ogólne..............231
Umiejscowienie bezpieczników......231
Bezpieczniki w komorze silnika/Module
rozdzielczym.................231
Bezpieczniki wewnętrzne.........235
Moduł bezpieczników przestrzeni
bagażowej z tyłu/moduł rozdzielczy
przekaźników.................236
STOSOWANIE PODNOŚNIKA I WY-
MIANA KÓŁ................238
Schowek na podnośnik/koło
zapasowe..................239
Przygotowanie do podnoszenia
pojazdu....................240
Instrukcje dotyczące użycia
podnośnika.................241
Montaż opony................244
Deklaracja zgodności EC.........244
Środki ostrożności dotyczące używania
podnośnika..................247
ZESTAW DO USZCZELNIANIA OPON
— ZALEŻNIE OD WYPOSAŻENIA .248
URUCHAMIANIE Z WYKORZYSTA-
NIEM ZEWNĘTRZNEGO AKUMULA-
TORA.....................254
Przygotowanie do uruchomienia
z wykorzystaniem zewnętrznego
akumulatora.................255
Uruchamianie z wykorzystaniem
przewodów rozruchowych.........255
TANKOWANIE AWARYJNE......257
PRZEGRZANIE SILNIKA.......257
OBEJŚCIE DŹWIGNI ZMIANY
BIEGÓW..................258
UWALNIANIE UGRZĘŹNIĘTEGO
POJAZDU..................258
HOLOWANIE NIESPRAWNEGO
POJAZDU..................259
Wersja bez kluczyka zbliżeniowego . . .261
Modele z napędem na przednie koła
(FWD) — wersje wyposażone w kluczyk
z nadajnikiem................261
Modele 4x4..................262
Awaryjne haki holownicze.........262
Korzystanie z zaczepu holowniczego . .264
ZAAWANSOWANY SYSTEM PRZE-
CIWDZIAŁANIA SKUTKOM UDERZE-
NIA(EARS).................266
REJESTRATOR ZDARZEŃ (EDR) . .266
W SYTUACJACH AWARYJNYCH
219

ŚWIATŁA AWARYJNE
Element sterujący świateł awaryjnych
Włącznik świateł awaryjnych znajduje się
w zespole przełączników, tuż nad elemen-
tami sterującymi układem ogrzewania i kli-
matyzacji.
Aby włączyć światła awaryjne, należy nacis-
nąć przełącznik. Wciśnięcie przełącznika
powoduje, że wszystkie kierunkowskazy za-
czynają migać, ostrzegając innych uczestni-
ków ruchu drogowego o niebezpieczeń-
stwie. Aby wyłączyć światła awaryjne,
należy ponownie nacisnąć przełącznik.
Jest to awaryjny system ostrzegawczy i nie
należy go włączać, gdy pojazd jest w ruchu.
Z systemu wolno korzystać, gdy pojazd jest
unieruchomiony i stwarza zagrożenie dla in-
nych uczestników ruchu drogowego.
Jeżeli zachodzi konieczność pozostawienia
pojazdu w celu uzyskania pomocy, światła
awaryjne pozostają włączone nawet przy
wyłączonym zapłonie.UWAGA:
W przypadku przedłużonego używania
światła awaryjne mogą doprowadzić do roz-
ładowania akumulatora.
SOS-EMERGENCY CALL
(POŁĄCZENIE
AWARYJNE-SOS)
(DOSTĘPNE TYLKO DLA
EUROAZJATYCKIEJ UNII
CELNEJ)
Pojazd posiada wbudowaną funkcję po-
mocy, która ma za zadanie zapewniać
wsparcie w razie wypadku i/lub sytuacji awa-
ryjnej. Funkcja ta jest automatycznie uak-
tywniana w przypadku użycia poduszek po-
wietrznych lub może być uruchamiana
ręcznie poprzez naciśnięcie przycisku znaj-
dującego się w podstawie lusterka wstecz-
nego.UWAGA:
Funkcja SOS-Emergency Call (Połączenie
awaryjne-SOS) działa tylko w przypadku po-
siadania aktywnego połączenia z operato-
rem sieciowym.
System SOS-Emergency Call (Połączenie
awaryjne-SOS) automatycznie łączy się ze
służbami ratowniczymi w razie wypadku po-
łączonego z działaniem poduszek powietrz-
nych pod warunkiem, że wyłącznik zapłonu
znajduje się w położeniu RUN (włączony).
Ręczne nawiązanie połączenia awaryjnego
jest również możliwe przy wyłączonym za-
płonie dopóki włączone jest podświetlenie
Przycisk funkcji SOS-Emergency
Call (Połączenie awaryjne-SOS)
W SYTUACJACH AWARYJNYCH
220

w wyniku naciśnięcia przycisku SOS znajdu-
jącego się w podstawie lusterka wstecz-
nego. Po nawiązaniu połączenia pomiędzy
pojazdem a operatorem służb ratowniczych
pojazd automatycznie przekaże lokalizację
i informacje dotyczące pojazdu operatorowi
służb ratowniczych.
Tylko operator służb ratowniczych może
zdalnie zakończyć połączenie awaryjne
i w razie potrzeby oddzwonić poprzez sys-
tem Emergency Call (Połączenia awaryj-
nego). Po zakończeniu połączenia można
ponownie połączyć się z operatorem służb
ratowniczych w celu podania dodatkowych
informacji poprzez ponowne naciśnięcie
przycisku.
W celu nawiązania połączenia awaryj-
nego
Nacisnąć i przytrzymać przycisk SOS-
Emergency Call (Połączenie awaryjne-SOS)
przez kilka sekund. Doda LED znajdująca
się na przycisku SOS mignie raz, a następ-
nie będzie świecić światłem ciągłym sygna-
lizując nawiązanie połączenia.UWAGA:
Jeśli przycisk SOS-Emergency Call (Połą-
czenie awaryjne-SOS) został naciśnięty
przypadkowo, można skorzystać z dziesię-
ciosekundowego opóźnienia w nawiązaniu
połączenia. System wyemituje ostrzeżenie
słowne dotyczące nawiązywanego połącze-
nia. Aby anulować połączenie, należy po-
nownie nacisnąć przycisk SOS-Emergency
Call (Połączenie awaryjne-SOS).
Po nawiązaniu połączenia pomiędzy pojaz-
dem a operatorem służb ratowniczych sys-
tem SOS-Emergency Call (Połączenie
awaryjne-SOS) przekaże operatorowi na-
stępujące istotne informacje dotyczące po-
jazdu:
• Informację o tym, że zostało wywołane po-
łączenie poprzez system SOS-Emergency
Call (Połączenie awaryjne-SOS).
• Numer identyfikacyjny pojazdu (VIN).
• Ostatnie znane współrzędne GPS pojazdu.
Następnie można rozmawiać z operatorem
służb ratowniczych w celu określenia, czy
potrzebna jest dodatkowa pomoc.Połączenie awaryjne ma pierwszeństwo nad
innymi źródłami dźwięku, które zostaną wy-
ciszone. W przypadku posiadania telefonu
połączonego za pomocą funkcji Bluetooth
zostanie on wyłączony i włączony ponownie
po zakończeniu połączenia awaryjnego.
Podczas nawiązywania połączenia awaryj-
nego użytkownik jest wspomagany podpo-
wiedziami głosowymi. W przypadku nawią-
zania połączenia pomiędzy operatorem
służb ratowniczych a pojazdem operator
może nagrywać rozmowę i dźwięki w samo-
chodzie. Korzystając z usługi użytkownik
wyraża zgodę na udostępnienie tych infor-
macji.
Ograniczenia systemu SOS-Emergency
Call (Połączenie awaryjne-SOS)
Po przełączeniu zapłonu w położeni RUN
(włączony) system połączenia awaryjnego
wykonuje rutynową samokontrolę. Podczas
tej kontroli czerwona kontrolka świeci przez
około trzy sekundy. Nie należy mylić tego
sygnału z ostrzeżeniem dotyczącym usterki.
221

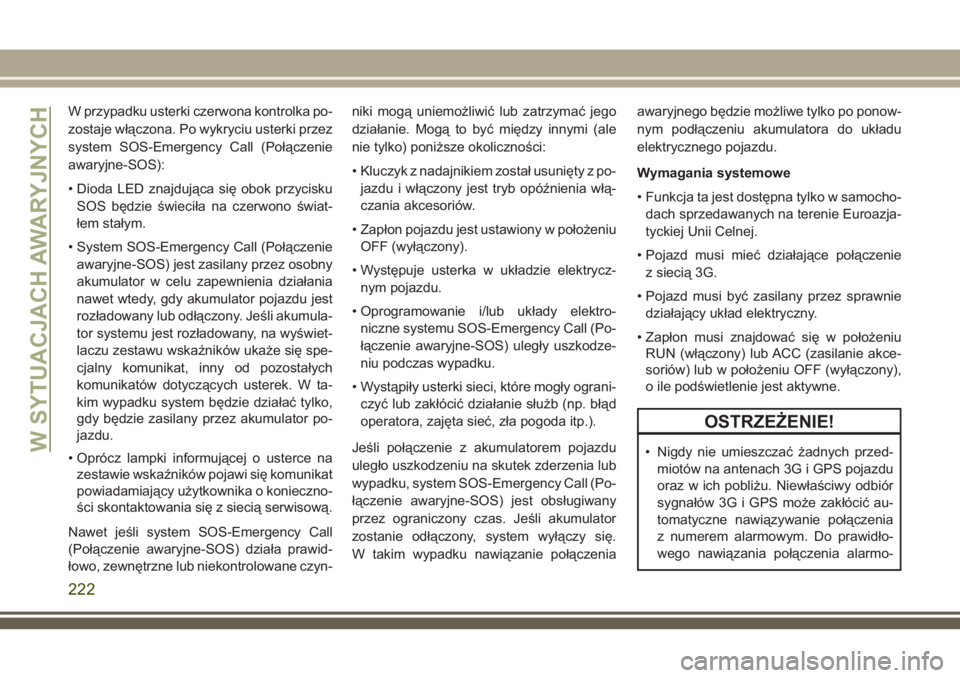

W przypadku usterki czerwona kontrolka po-
zostaje włączona. Po wykryciu usterki przez
system SOS-Emergency Call (Połączenie
awaryjne-SOS):
• Dioda LED znajdująca się obok przycisku
SOS będzie świeciła na czerwono świat-
łem stałym.
• System SOS-Emergency Call (Połączenie
awaryjne-SOS) jest zasilany przez osobny
akumulator w celu zapewnienia działania
nawet wtedy, gdy akumulator pojazdu jest
rozładowany lub odłączony. Jeśli akumula-
tor systemu jest rozładowany, na wyświet-
laczu zestawu wskaźników ukaże się spe-
cjalny komunikat, inny od pozostałych
komunikatów dotyczących usterek. W ta-
kim wypadku system będzie działać tylko,
gdy będzie zasilany przez akumulator po-
jazdu.
• Oprócz lampki informującej o usterce na
zestawie wskaźników pojawi się komunikat
powiadamiający użytkownika o konieczno-
ści skontaktowania się z siecią serwisową.
Nawet jeśli system SOS-Emergency Call
(Połączenie awaryjne-SOS) działa prawid-
łowo, zewnętrzne lub niekontrolowane czyn-niki mogą uniemożliwić lub zatrzymać jego
działanie. Mogą to być między innymi (ale
nie tylko) poniższe okoliczności:
• Kluczyk z nadajnikiem został usunięty z po-
jazdu i włączony jest tryb opóźnienia włą-
czania akcesoriów.
• Zapłon pojazdu jest ustawiony w położeniu
OFF (wyłączony).
• Występuje usterka w układzie elektrycz-
nym pojazdu.
• Oprogramowanie i/lub układy elektro-
niczne systemu SOS-Emergency Call (Po-
łączenie awaryjne-SOS) uległy uszkodze-
niu podczas wypadku.
• Wystąpiły usterki sieci, które mogły ograni-
czyć lub zakłócić działanie służb (np. błąd
operatora, zajęta sieć, zła pogoda itp.).
Jeśli połączenie z akumulatorem pojazdu
uległo uszkodzeniu na skutek zderzenia lub
wypadku, system SOS-Emergency Call (Po-
łączenie awaryjne-SOS) jest obsługiwany
przez ograniczony czas. Jeśli akumulator
zostanie odłączony, system wyłączy się.
W takim wypadku nawiązanie połączeniaawaryjnego będzie możliwe tylko po ponow-
nym podłączeniu akumulatora do układu
elektrycznego pojazdu.
Wymagania systemowe
• Funkcja ta jest dostępna tylko w samocho-
dach sprzedawanych na terenie Euroazja-
tyckiej Unii Celnej.
• Pojazd musi mieć działające połączenie
z siecią 3G.
• Pojazd musi być zasilany przez sprawnie
działający układ elektryczny.
• Zapłon musi znajdować się w położeniu
RUN (włączony) lub ACC (zasilanie akce-
soriów) lub w położeniu OFF (wyłączony),
o ile podświetlenie jest aktywne.
OSTRZEŻENIE!
• Nigdy nie umieszczać żadnych przed-
miotów na antenach 3G i GPS pojazdu
oraz w ich pobliżu. Niewłaściwy odbiór
sygnałów 3G i GPS może zakłócić au-
tomatyczne nawiązywanie połączenia
z numerem alarmowym. Do prawidło-
wego nawiązania połączenia alarmo-W SYTUACJACH AWARYJNYCH
222
