2018 JEEP COMPASS Instrukcja obsługi (in Polish)

PREZENTACJA DESKI ROZDZIELCZEJ
WYŚWIETLACZ ZESTAWU WSKAŹNI-
KÓW......................72
Elementy sterujące i umiejscowienie
ekranu zestawu wskaźników........72
KOMPUTER TRASY............73
LAMPKI OSTRZEGAWCZE I KOMUNI-
KATY......................73
Czerwone lampki ostrzegawcze......73
Żółte lampki ostrzegawcze.........78
Żółte lampki kontrolne............82
Białe lampki kontrolne............84
Zielone lampki kontrolne...........85
Niebieskie lampki kontrolne.........87
Szare lampki kontrolne............87SYSTEM DIAGNOSTYKI POKŁADO-
WEJ—OBDII ...............87
System diagnostyki pokładowej (OBD II) —
cyberbezpieczeństwo............88
PROGRAMY KONTROLI EMISJI
I KONSERWACJI.............88
PREZENTACJA DESKI ROZDZIELCZEJ
71

WYŚWIETLACZ ZESTAWU
WSKAŹNIKÓW
Pojazd może być wyposażony w wyświet-
lacz zestawu wskaźników, który jest wy-
godny dla kierowcy. Z zapłonem w trybie
STOP/OFF (Wyłączony) otwarcie/
zamknięcie drzwi aktywuje wyświetlacz do
podglądu i wyświetlania całkowitego prze-
biegu w kilometrach lub milach na liczniku
przebiegu. Wyświetlacz zestawu wskaźni-
ków jest przeznaczony do wyświetlania waż-
nych informacji dotyczących układów po-
jazdu i funkcji. Używanie interaktywnego
wyświetlacza znajdującego się desce roz-
dzielczej posiadany wyświetlacz może
wskazywać stan działania układów i wyda-
wać ostrzeżenia kiedy się pojawią. Elementy
sterowania wbudowane w kierownicę umoż-
liwiają przewijanie i wchodzenie w menu
główne i podrzędne. Można uzyskać dostęp
do wymaganych informacji i dokonywać wy-
borów i regulacji.
Elementy sterujące i umiejscowienie
ekranu zestawu wskaźników
Wyświetlacz zestawu wskaźników wykorzy-
stuje interaktywny wyświetlacz umieszczony
w zestawie wskaźników.
Wyświetlacz zestawu wskaźników zależnie
od wyposażenia składa się z następujących
elementów:
• Prędkościomierz
• Vehicle Info (Informacje dotyczące po-
jazdu)• Asysta kierowcy
• Zużycie paliwa
• Trip (Trasa)
• Messages (Komunikaty)
• Audio (System audio)
• Screen Setup (Konfiguracja ekranu)
• Ustawienia pojazdu
System umożliwia kierowcy wybór różnorod-
nych informacji za pomocą przycisków na
kierownicy:
Lokalizacja wyświetlacza zestawu
wskaźników
Przyciski wyświetlacza zestawu
wskaźnikówPREZENTACJA DESKI ROZDZIELCZEJ
72

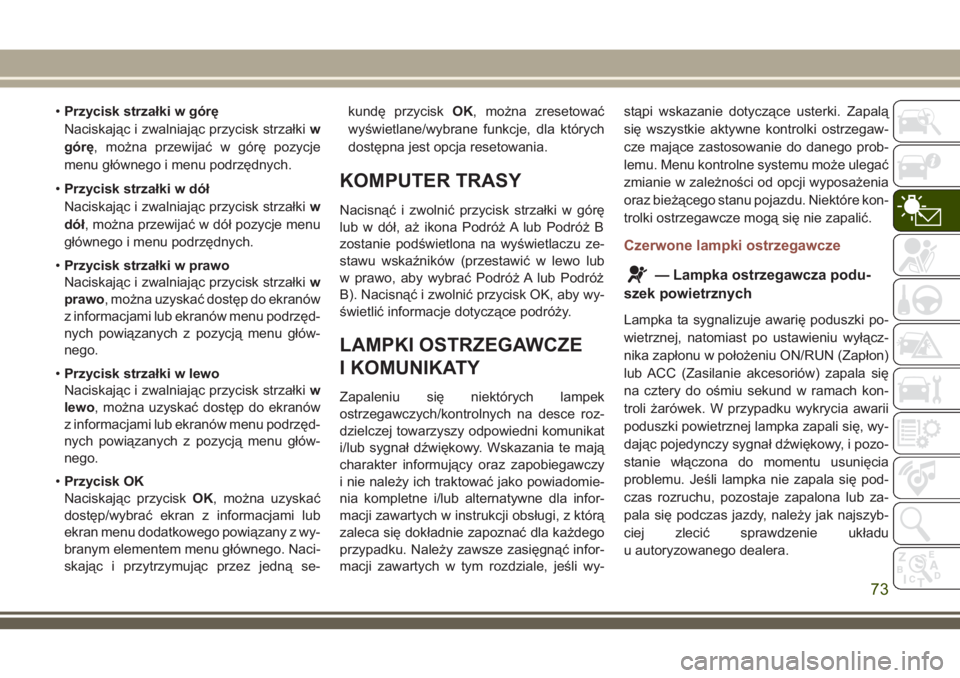

•Przycisk strzałki w górę
Naciskając i zwalniając przycisk strzałkiw
górę, można przewijać w górę pozycje
menu głównego i menu podrzędnych.
•Przycisk strzałki w dół
Naciskając i zwalniając przycisk strzałkiw
dół, można przewijać w dół pozycje menu
głównego i menu podrzędnych.
•Przycisk strzałki w prawo
Naciskając i zwalniając przycisk strzałkiw
prawo, można uzyskać dostęp do ekranów
z informacjami lub ekranów menu podrzęd-
nych powiązanych z pozycją menu głów-
nego.
•Przycisk strzałki w lewo
Naciskając i zwalniając przycisk strzałkiw
lewo, można uzyskać dostęp do ekranów
z informacjami lub ekranów menu podrzęd-
nych powiązanych z pozycją menu głów-
nego.
•Przycisk OK
Naciskając przyciskOK, można uzyskać
dostęp/wybrać ekran z informacjami lub
ekran menu dodatkowego powiązany z wy-
branym elementem menu głównego. Naci-
skając i przytrzymując przez jedną se-kundę przyciskOK, można zresetować
wyświetlane/wybrane funkcje, dla których
dostępna jest opcja resetowania.
KOMPUTER TRASY
Nacisnąć i zwolnić przycisk strzałki w górę
lub w dół, aż ikona Podróż A lub Podróż B
zostanie podświetlona na wyświetlaczu ze-
stawu wskaźników (przestawić w lewo lub
w prawo, aby wybrać Podróż A lub Podróż
B). Nacisnąć i zwolnić przycisk OK, aby wy-
świetlić informacje dotyczące podróży.
LAMPKI OSTRZEGAWCZE
I KOMUNIKATY
Zapaleniu się niektórych lampek
ostrzegawczych/kontrolnych na desce roz-
dzielczej towarzyszy odpowiedni komunikat
i/lub sygnał dźwiękowy. Wskazania te mają
charakter informujący oraz zapobiegawczy
i nie należy ich traktować jako powiadomie-
nia kompletne i/lub alternatywne dla infor-
macji zawartych w instrukcji obsługi, z którą
zaleca się dokładnie zapoznać dla każdego
przypadku. Należy zawsze zasięgnąć infor-
macji zawartych w tym rozdziale, jeśli wy-stąpi wskazanie dotyczące usterki. Zapalą
się wszystkie aktywne kontrolki ostrzegaw-
cze mające zastosowanie do danego prob-
lemu. Menu kontrolne systemu może ulegać
zmianie w zależności od opcji wyposażenia
oraz bieżącego stanu pojazdu. Niektóre kon-
trolki ostrzegawcze mogą się nie zapalić.
Czerwone lampki ostrzegawcze
— Lampka ostrzegawcza podu-
szek powietrznych
Lampka ta sygnalizuje awarię poduszki po-
wietrznej, natomiast po ustawieniu wyłącz-
nika zapłonu w położeniu ON/RUN (Zapłon)
lub ACC (Zasilanie akcesoriów) zapala się
na cztery do ośmiu sekund w ramach kon-
troli żarówek. W przypadku wykrycia awarii
poduszki powietrznej lampka zapali się, wy-
dając pojedynczy sygnał dźwiękowy, i pozo-
stanie włączona do momentu usunięcia
problemu. Jeśli lampka nie zapala się pod-
czas rozruchu, pozostaje zapalona lub za-
pala się podczas jazdy, należy jak najszyb-
ciej zlecić sprawdzenie układu
u autoryzowanego dealera.
73

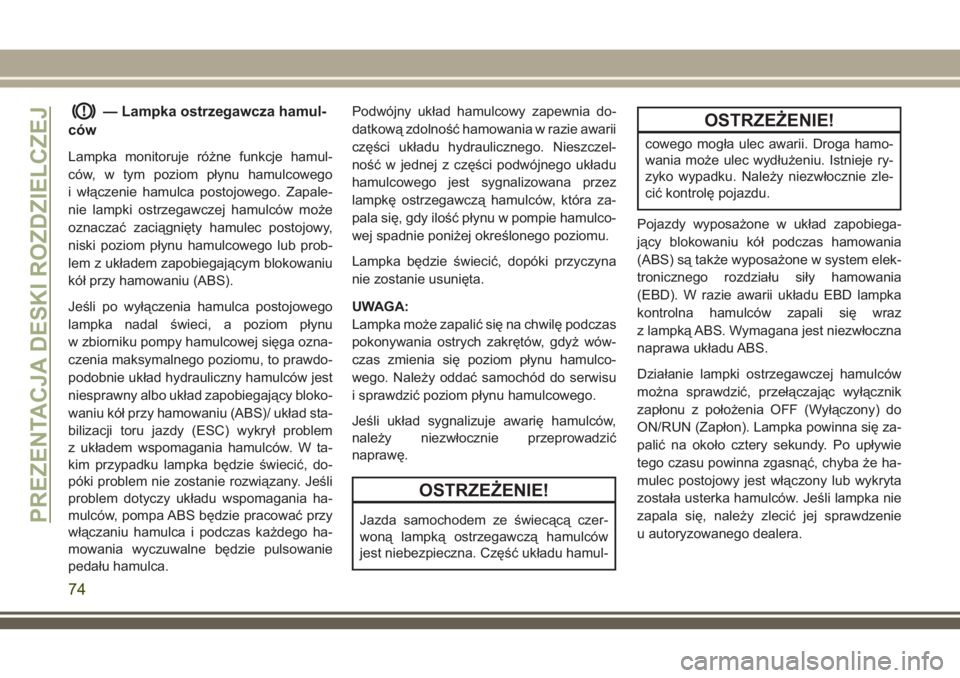

— Lampka ostrzegawcza hamul-
ców
Lampka monitoruje różne funkcje hamul-
ców, w tym poziom płynu hamulcowego
i włączenie hamulca postojowego. Zapale-
nie lampki ostrzegawczej hamulców może
oznaczać zaciągnięty hamulec postojowy,
niski poziom płynu hamulcowego lub prob-
lem z układem zapobiegającym blokowaniu
kół przy hamowaniu (ABS).
Jeśli po wyłączenia hamulca postojowego
lampka nadal świeci, a poziom płynu
w zbiorniku pompy hamulcowej sięga ozna-
czenia maksymalnego poziomu, to prawdo-
podobnie układ hydrauliczny hamulców jest
niesprawny albo układ zapobiegający bloko-
waniu kół przy hamowaniu (ABS)/ układ sta-
bilizacji toru jazdy (ESC) wykrył problem
z układem wspomagania hamulców. W ta-
kim przypadku lampka będzie świecić, do-
póki problem nie zostanie rozwiązany. Jeśli
problem dotyczy układu wspomagania ha-
mulców, pompa ABS będzie pracować przy
włączaniu hamulca i podczas każdego ha-
mowania wyczuwalne będzie pulsowanie
pedału hamulca.Podwójny układ hamulcowy zapewnia do-
datkową zdolność hamowania w razie awarii
części układu hydraulicznego. Nieszczel-
ność w jednej z części podwójnego układu
hamulcowego jest sygnalizowana przez
lampkę ostrzegawczą hamulców, która za-
pala się, gdy ilość płynu w pompie hamulco-
wej spadnie poniżej określonego poziomu.
Lampka będzie świecić, dopóki przyczyna
nie zostanie usunięta.
UWAGA:
Lampka może zapalić się na chwilę podczas
pokonywania ostrych zakrętów, gdyż wów-
czas zmienia się poziom płynu hamulco-
wego. Należy oddać samochód do serwisu
i sprawdzić poziom płynu hamulcowego.
Jeśli układ sygnalizuje awarię hamulców,
należy niezwłocznie przeprowadzić
naprawę.
OSTRZEŻENIE!
Jazda samochodem ze świecącą czer-
woną lampką ostrzegawczą hamulców
jest niebezpieczna. Część układu hamul-
OSTRZEŻENIE!
cowego mogła ulec awarii. Droga hamo-
wania może ulec wydłużeniu. Istnieje ry-
zyko wypadku. Należy niezwłocznie zle-
cić kontrolę pojazdu.
Pojazdy wyposażone w układ zapobiega-
jący blokowaniu kół podczas hamowania
(ABS) są także wyposażone w system elek-
tronicznego rozdziału siły hamowania
(EBD). W razie awarii układu EBD lampka
kontrolna hamulców zapali się wraz
z lampką ABS. Wymagana jest niezwłoczna
naprawa układu ABS.
Działanie lampki ostrzegawczej hamulców
można sprawdzić, przełączając wyłącznik
zapłonu z położenia OFF (Wyłączony) do
ON/RUN (Zapłon). Lampka powinna się za-
palić na około cztery sekundy. Po upływie
tego czasu powinna zgasnąć, chyba że ha-
mulec postojowy jest włączony lub wykryta
została usterka hamulców. Jeśli lampka nie
zapala się, należy zlecić jej sprawdzenie
u autoryzowanego dealera.
PREZENTACJA DESKI ROZDZIELCZEJ
74

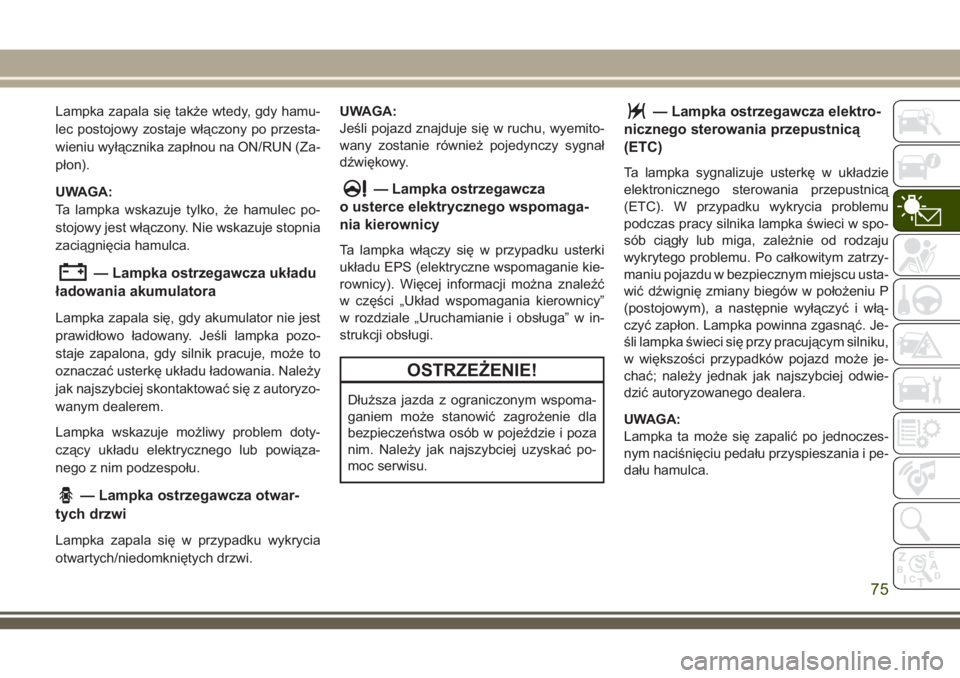

Lampka zapala się także wtedy, gdy hamu-
lec postojowy zostaje włączony po przesta-
wieniu wyłącznika zapłnou na ON/RUN (Za-
płon).
UWAGA:
Ta lampka wskazuje tylko, że hamulec po-
stojowy jest włączony. Nie wskazuje stopnia
zaciągnięcia hamulca.
— Lampka ostrzegawcza układu
ładowania akumulatora
Lampka zapala się, gdy akumulator nie jest
prawidłowo ładowany. Jeśli lampka pozo-
staje zapalona, gdy silnik pracuje, może to
oznaczać usterkę układu ładowania. Należy
jak najszybciej skontaktować się z autoryzo-
wanym dealerem.
Lampka wskazuje możliwy problem doty-
czący układu elektrycznego lub powiąza-
nego z nim podzespołu.
— Lampka ostrzegawcza otwar-
tych drzwi
Lampka zapala się w przypadku wykrycia
otwartych/niedomkniętych drzwi.UWAGA:
Jeśli pojazd znajduje się w ruchu, wyemito-
wany zostanie również pojedynczy sygnał
dźwiękowy.
— Lampka ostrzegawcza
o usterce elektrycznego wspomaga-
nia kierownicy
Ta lampka włączy się w przypadku usterki
układu EPS (elektryczne wspomaganie kie-
rownicy). Więcej informacji można znaleźć
w części „Układ wspomagania kierownicy”
w rozdziale „Uruchamianie i obsługa” w in-
strukcji obsługi.
OSTRZEŻENIE!
Dłuższa jazda z ograniczonym wspoma-
ganiem może stanowić zagrożenie dla
bezpieczeństwa osób w pojeździe i poza
nim. Należy jak najszybciej uzyskać po-
moc serwisu.
— Lampka ostrzegawcza elektro-
nicznego sterowania przepustnicą
(ETC)
Ta lampka sygnalizuje usterkę w układzie
elektronicznego sterowania przepustnicą
(ETC). W przypadku wykrycia problemu
podczas pracy silnika lampka świeci w spo-
sób ciągły lub miga, zależnie od rodzaju
wykrytego problemu. Po całkowitym zatrzy-
maniu pojazdu w bezpiecznym miejscu usta-
wić dźwignię zmiany biegów w położeniu P
(postojowym), a następnie wyłączyć i włą-
czyć zapłon. Lampka powinna zgasnąć. Je-
śli lampka świeci się przy pracującym silniku,
w większości przypadków pojazd może je-
chać; należy jednak jak najszybciej odwie-
dzić autoryzowanego dealera.
UWAGA:
Lampka ta może się zapalić po jednoczes-
nym naciśnięciu pedału przyspieszania i pe-
dału hamulca.
75

Jeśli lampka miga podczas pracy silnika,
pojazd wymaga natychmiastowej naprawy.
Może wystąpić ograniczenie osiągów, pod-
wyższona lub nierównomierna prędkość ob-
rotowa biegu jałowego bądź gaśnięcie sil-
nika. Pojazd może wymagać holowania.
Lampka zapala się po ustawieniu zapłonu
w położeniu ON/RUN (Zapłon) lub ACC (Za-
silanie akcesoriów) i świeci przez chwilę
w ramach kontroli żarówek. Jeśli lampka nie
zapala się podczas rozruchu, należy zlecić
sprawdzenie układu u autoryzowanego de-
alera.
— Lampka ostrzegawcza tempe-
ratury silnika
Ta lampka ostrzega o zbyt wysokiej tempe-
raturze silnika. Kiedy temperatury płynu
chłodzącego jest zbyt wysoka, lampka
ostrzegawcza zapali się i rozlegnie się poje-
dynczy sygnał dźwiękowy.
Jeśli lampka zapala się w trakcie jazdy, na-
leży zjechać z drogi w bezpiecznym miejscu
i zatrzymać pojazd. Jeśli klimatyzacja jest
włączona, należy ją wyłączyć. Przestawić
dźwignię zmiany biegów do położeniaNipo-zostawić pojazd na biegu jałowym. Jeśli
wskazanie temperatury nie powróci do nor-
malnego poziomu, natychmiast wyłączyć sil-
nik i wezwać pomoc. Więcej informacji za-
wiera punkt „Przegrzanie silnika” w rozdziale
„W sytuacjach awaryjnych”.
— Lampka ostrzegawcza ot-
wartej pokrywy komory silnika
Lampka zapala się w przypadku wykrycia
otwartej lub niedomkniętej pokrywy komory
silnika.
UWAGA:
Jeśli pojazd znajduje się w ruchu, wyemito-
wany zostanie również pojedynczy sygnał
dźwiękowy.
— Lampka ostrzegawcza ot-
wartej klapy tylnej
Lampka zapala się, gdy klapa tylna jest ot-
warta.
UWAGA:
Jeśli pojazd znajduje się w ruchu, wyemito-
wany zostanie również pojedynczy sygnał
dźwiękowy.
— Lampka ostrzegająca o ni-
skim ciśnieniu oleju
Ta lampka sygnalizuje niskie ciśnienie oleju
silnikowego. Jeśli wskaźnik zapala się
w trakcie jazdy, należy niezwłocznie zatrzy-
mać samochód i wyłączyć silnik. Po zaświe-
ceniu lampki włącza się sygnał dźwiękowy.
Nie jeździć samochodem, dopóki przyczyna
problemu nie zostanie usunięta. Lampka nie
pokazuje, ile oleju znajduje się w silniku.
Poziom oleju silnikowego sprawdza się pod
pokrywą komory silnika.
— Lampka ostrzegawcza tempe-
ratury oleju
Ta lampka ostrzegawcza informuje o zbyt
wysokiej temperaturze oleju silnikowego.
Jeśli wskaźnik zapala się w trakcie jazdy,
należy niezwłocznie zatrzymać samochód
i wyłączyć silnik. Poczekać aż temperatura
wróci do normalnego poziomu.
PREZENTACJA DESKI ROZDZIELCZEJ
76

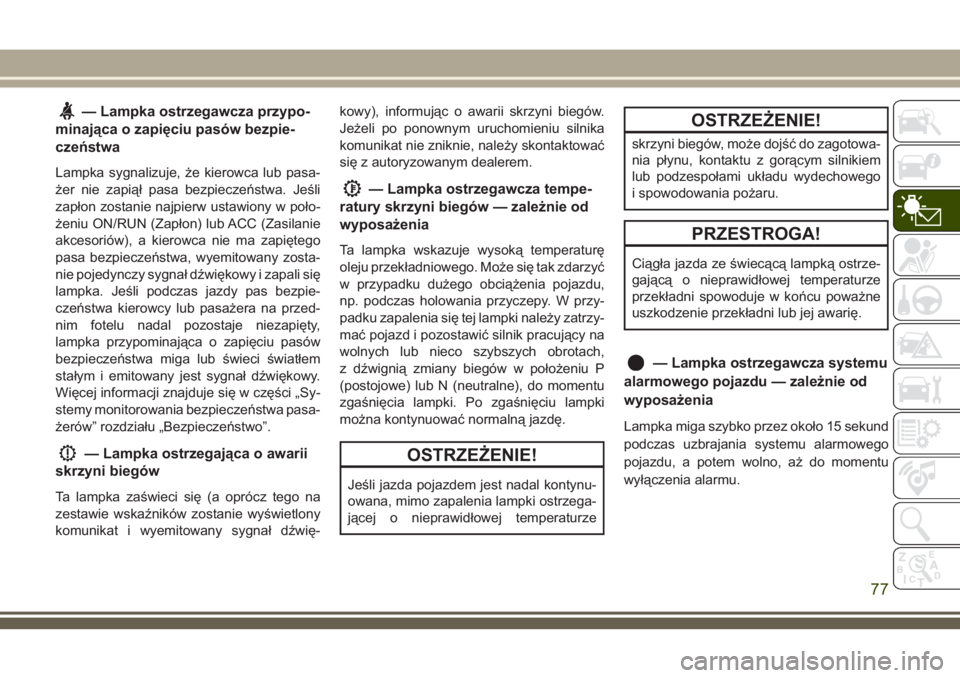

— Lampka ostrzegawcza przypo-
minająca o zapięciu pasów bezpie-
czeństwa
Lampka sygnalizuje, że kierowca lub pasa-
żer nie zapiął pasa bezpieczeństwa. Jeśli
zapłon zostanie najpierw ustawiony w poło-
żeniu ON/RUN (Zapłon) lub ACC (Zasilanie
akcesoriów), a kierowca nie ma zapiętego
pasa bezpieczeństwa, wyemitowany zosta-
nie pojedynczy sygnał dźwiękowy i zapali się
lampka. Jeśli podczas jazdy pas bezpie-
czeństwa kierowcy lub pasażera na przed-
nim fotelu nadal pozostaje niezapięty,
lampka przypominająca o zapięciu pasów
bezpieczeństwa miga lub świeci światłem
stałym i emitowany jest sygnał dźwiękowy.
Więcej informacji znajduje się w części „Sy-
stemy monitorowania bezpieczeństwa pasa-
żerów” rozdziału „Bezpieczeństwo”.
— Lampka ostrzegająca o awarii
skrzyni biegów
Ta lampka zaświeci się (a oprócz tego na
zestawie wskaźników zostanie wyświetlony
komunikat i wyemitowany sygnał dźwię-kowy), informując o awarii skrzyni biegów.
Jeżeli po ponownym uruchomieniu silnika
komunikat nie zniknie, należy skontaktować
się z autoryzowanym dealerem.
— Lampka ostrzegawcza tempe-
ratury skrzyni biegów — zależnie od
wyposażenia
Ta lampka wskazuje wysoką temperaturę
oleju przekładniowego. Może się tak zdarzyć
w przypadku dużego obciążenia pojazdu,
np. podczas holowania przyczepy. W przy-
padku zapalenia się tej lampki należy zatrzy-
mać pojazd i pozostawić silnik pracujący na
wolnych lub nieco szybszych obrotach,
z dźwignią zmiany biegów w położeniu P
(postojowe) lub N (neutralne), do momentu
zgaśnięcia lampki. Po zgaśnięciu lampki
można kontynuować normalną jazdę.
OSTRZEŻENIE!
Jeśli jazda pojazdem jest nadal kontynu-
owana, mimo zapalenia lampki ostrzega-
jącej o nieprawidłowej temperaturze
OSTRZEŻENIE!
skrzyni biegów, może dojść do zagotowa-
nia płynu, kontaktu z gorącym silnikiem
lub podzespołami układu wydechowego
i spowodowania pożaru.
PRZESTROGA!
Ciągła jazda ze świecącą lampką ostrze-
gającą o nieprawidłowej temperaturze
przekładni spowoduje w końcu poważne
uszkodzenie przekładni lub jej awarię.
— Lampka ostrzegawcza systemu
alarmowego pojazdu — zależnie od
wyposażenia
Lampka miga szybko przez około 15 sekund
podczas uzbrajania systemu alarmowego
pojazdu, a potem wolno, aż do momentu
wyłączenia alarmu.
77

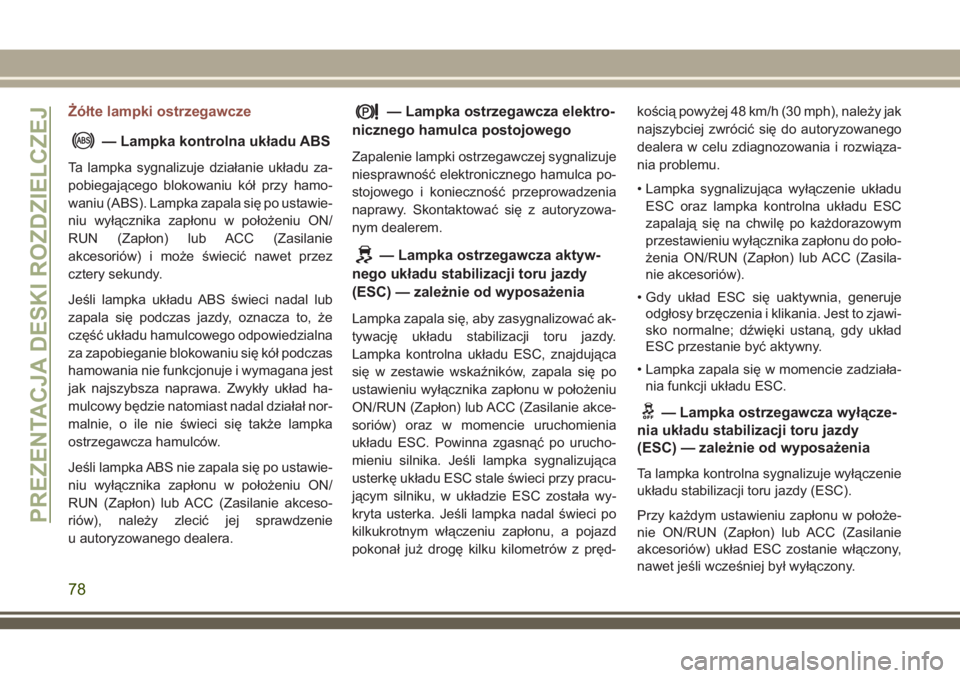

Żółte lampki ostrzegawcze
— Lampka kontrolna układu ABS
Ta lampka sygnalizuje działanie układu za-
pobiegającego blokowaniu kół przy hamo-
waniu (ABS). Lampka zapala się po ustawie-
niu wyłącznika zapłonu w położeniu ON/
RUN (Zapłon) lub ACC (Zasilanie
akcesoriów) i może świecić nawet przez
cztery sekundy.
Jeśli lampka układu ABS świeci nadal lub
zapala się podczas jazdy, oznacza to, że
część układu hamulcowego odpowiedzialna
za zapobieganie blokowaniu się kół podczas
hamowania nie funkcjonuje i wymagana jest
jak najszybsza naprawa. Zwykły układ ha-
mulcowy będzie natomiast nadal działał nor-
malnie, o ile nie świeci się także lampka
ostrzegawcza hamulców.
Jeśli lampka ABS nie zapala się po ustawie-
niu wyłącznika zapłonu w położeniu ON/
RUN (Zapłon) lub ACC (Zasilanie akceso-
riów), należy zlecić jej sprawdzenie
u autoryzowanego dealera.
— Lampka ostrzegawcza elektro-
nicznego hamulca postojowego
Zapalenie lampki ostrzegawczej sygnalizuje
niesprawność elektronicznego hamulca po-
stojowego i konieczność przeprowadzenia
naprawy. Skontaktować się z autoryzowa-
nym dealerem.
— Lampka ostrzegawcza aktyw-
nego układu stabilizacji toru jazdy
(ESC) — zależnie od wyposażenia
Lampka zapala się, aby zasygnalizować ak-
tywację układu stabilizacji toru jazdy.
Lampka kontrolna układu ESC, znajdująca
się w zestawie wskaźników, zapala się po
ustawieniu wyłącznika zapłonu w położeniu
ON/RUN (Zapłon) lub ACC (Zasilanie akce-
soriów) oraz w momencie uruchomienia
układu ESC. Powinna zgasnąć po urucho-
mieniu silnika. Jeśli lampka sygnalizująca
usterkę układu ESC stale świeci przy pracu-
jącym silniku, w układzie ESC została wy-
kryta usterka. Jeśli lampka nadal świeci po
kilkukrotnym włączeniu zapłonu, a pojazd
pokonał już drogę kilku kilometrów z pręd-kością powyżej 48 km/h (30 mph), należy jak
najszybciej zwrócić się do autoryzowanego
dealera w celu zdiagnozowania i rozwiąza-
nia problemu.
• Lampka sygnalizująca wyłączenie układu
ESC oraz lampka kontrolna układu ESC
zapalają się na chwilę po każdorazowym
przestawieniu wyłącznika zapłonu do poło-
żenia ON/RUN (Zapłon) lub ACC (Zasila-
nie akcesoriów).
• Gdy układ ESC się uaktywnia, generuje
odgłosy brzęczenia i klikania. Jest to zjawi-
sko normalne; dźwięki ustaną, gdy układ
ESC przestanie być aktywny.
• Lampka zapala się w momencie zadziała-
nia funkcji układu ESC.
— Lampka ostrzegawcza wyłącze-
nia układu stabilizacji toru jazdy
(ESC) — zależnie od wyposażenia
Ta lampka kontrolna sygnalizuje wyłączenie
układu stabilizacji toru jazdy (ESC).
Przy każdym ustawieniu zapłonu w położe-
nie ON/RUN (Zapłon) lub ACC (Zasilanie
akcesoriów) układ ESC zostanie włączony,
nawet jeśli wcześniej był wyłączony.
PREZENTACJA DESKI ROZDZIELCZEJ
78
