КОЛЕСА
ЗИМНИЕ ШИНЫ
187)
Размеры зимних шин должны
соответствовать параметрам шин
комплектации автомобиля.
Сервисные центры Fiat готовы
предоставить рекомендации по шинам,
наиболее соответствующим
требованиям заказчика.
При выборе типа зимних шин, их
характеристик и параметров давления
накачки тщательно соблюдайте
инструкции данного раздела.
Эксплуатационные свойства зимних
шин значительно снижаются, когда
высота рисунка протектора становится
менее 4 мм. В этом случае шины
необходимо заменить.
Особые свойства зимних шин таковы,
что в случае их использования в
обычных климатических условиях или
при длительных пробегах по
автомагистрали их рабочие
характеристики оказываются ниже по
сравнениюс обычными шинами из
комплектации автомобиля.Поэтому следует ограничить их
применение только для таких условий,
для которых они прошли омологацию,
и всегда соблюдать местные правила по
использованиюзимних шин.
Все четыре шины должны быть
одинаковыми (марка, рисунок
протектора) для обеспечения
наибольшей безопасности при
движении, при торможении и для
улучшения общей управляемости
автомобиля. Не следует менять
направление вращения шин.
231

ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
188)
Легкосплавные или стальные штампованные диски. Бескамерные шины с радиальным каркасом.
Перечень шин, рекомендованных для установки на автомобиль, приведен в техническом паспорте.
ПРЕДУПРЕЖД ЕНИЕ В случае несоответствия данных, приведенных в "Руководстве по эксплуатации" и в техническом
паспорте, достоверными считаются данные из технического паспорта. В целях безопасности движения все колеса автомобиля
необходимо комплектовать шинами одной модели и типоразмера.
ПРЕДУПРЕЖД ЕНИЕ Не устанавливайте камеры в бескамерные шины.
Исполнение Диски Шины в комплекте Запасное колесо(*)
1.4 16V 95 л. с. /
1.3 Multijet 95 л.
с.6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120 л. с. /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
(*) Для исполнений TIPO 5DOOR вместо запасного колеса можно запросить докатку 135/70 R16.
(**) Для исполнений/рынков, где предусмотрено, в качестве опции доступны также шины такого же размера M+S Goodyear Vector 4Seasons Gen-2 или
равноценные.
(***) Для исполнений TIPO 5DOOR
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
232
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

Исполнение Диски Шины в комплекте Запасное колесо(*)
1.4 T-jet 120 л. с.
СНГ6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet 120
л. с. / 1.6 Multijet
115 л. с.
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet 120
л. с. ECO /
1.6 Multijet 115
л. с. ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Для исполнений TIPO 5DOOR вместо запасного колеса можно запросить докатку 135/70 R16.
(**) Для исполнений/рынков, где предусмотрено, в качестве опции доступны также шины такого же размера M+S Goodyear Vector 4Seasons Gen-2 или
равноценные.
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
(*****) Исполнения для отдельных рынков
ПРИМЕЧАНИЯ На исполнениях, оснащенных шинами 195 / 65 R15 и 205 / 55 R16, могут устанавливаться цепи
противоскольжения меньших габаритов с максимальным выступанием за профиль шины, равным 9 мм.
ПРИМЕЧАНИЯ На исполнениях, оснащенных шинами 225 / 45 R17, могут устанавливаться цепи противоскольжения меньших
габаритов с максимальным выступанием за профиль шины, равным 7 мм.
ПРИМЕЧАНИЯ На шины 225/40 R18 92W XL нельзя устанавливать цепи.
233

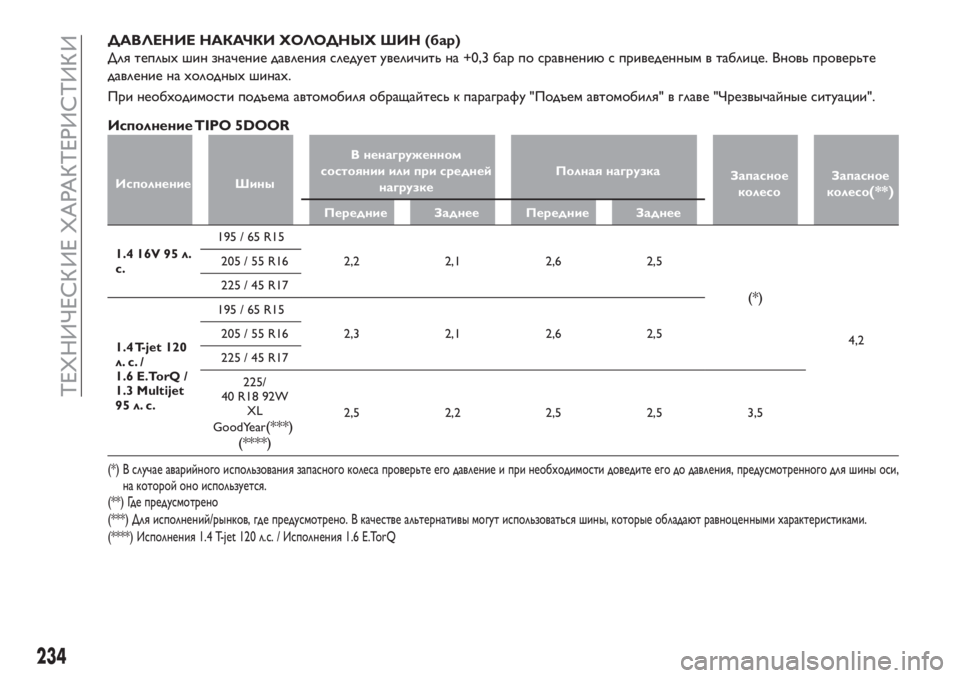

ДАВЛЕНИЕ НАКАЧКИ ХОЛОДНЫХ ШИН(бар)
Для теплых шин значение давления следует увеличить на +0,3 бар по сравнениюс приведенным в таблице. Вновь проверьте
давление на холодных шинах.
При необходимости подъема автомобиля обращайтесь к параграфу "Подъем автомобиля" в главе "Чрезвычайные ситуации".
Исполнение TIPO 5DOOR
Исполнение ШиныВ ненагруженном
состоянии или при средней
нагрузкеПолная нагрузка
Запасное
колесоЗапасное
колесо(**)
Передние Заднее Передние Заднее
1.4 16V 95 л.
с.195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet 120
л. с. /
1.6 E.TorQ /
1.3 Multijet
95 л. с.195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Где предусмотрено (*) В случае аварийного использования запасного колеса проверьте его давление и при необходимости доведите его до давления, предусмотренного для шины оси,
на которой оно используется.
(***) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
(****) Исполнения 1.4 T-jet 120 л.с. / Исполнения 1.6 E.TorQ
234
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

Исполнение ШиныВ ненагруженном
состоянии или при средней
нагрузкеПолная нагрузка
Запасное
колесоЗапасное
колесо(**)
Передние Заднее Передние Заднее
1.4 T-jet 120
л. с. СНГ205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 л. с. /
1.6 Multijet
115 л. с.
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 л. с. ECO
1.6 Multijet
115 л. с. ECO
(*****)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(***)2,8 2,5 2,6 2,5(*)
(**) Где предусмотрено
(***) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
(*****) Исполнения для отдельных рынков (*) В случае аварийного использования запасного колеса проверьте его давление и при необходимости доведите его до давления, предусмотренного для шины оси,
на которой оно используется.
235
/

Исполнение TIPO STATION WAGON
Исполнение ШиныВ ненагруженном состоянии или
при средней нагрузкеПолная нагрузка
Запасное
колесо
Передние Заднее Передние Заднее
1.4 16V 95 л. с.
/ 1.3 Multijet
95 л. с.195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 л. с.
/ 1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/40 R18 92W
XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 л. с.
СНГ205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/40 R18 92W
XL
GoodYear
(**)2,5 2,5
1.6 Multijet 120
л. с. /
1.6 Multijet 115
л. с.
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/40 R18 92W
XL
GoodYear
(**)2,5 2,5 3,5
(*) В случае аварийного использования запасного колеса проверьте его давление и при необходимости доведите его до давления, предусмотренного для шины оси,
на которой оно используется.
(**) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
(***) Исполнения для отдельных рынков
236
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

Исполнение ШиныВ ненагруженном состоянии или
при средней нагрузкеПолная нагрузка
Запасное
колесо
Передние Заднее Передние Заднее
1.6 Multijet
120 л. с. ECO /
1.6 Multijet
115 л. с. ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Исполнения для отдельных рынков (**) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками. (*) В случае аварийного использования запасного колеса проверьте его давление и при необходимости доведите его до давления, предусмотренного для шины оси,
на которой оно используется.
ВНИМАНИЕ!
187)Для шин с индексом скорости "Q" максимально допустимая скорость движения составляет 160 км/ч; с индексом "Т" она не должна
превышать 190 км/ч; с индексом "Н" она не должна превышать 210 км/ч при строгом соблюдении ограничений скорости, указанных в правилах
дорожного движения.
188)Если используются зимние шины с индексом скорости ниже указанного в техническом паспорте, не превышайте максимальную скорость,
равную указанному индексу.
189)Если автомобиль оснащен запасным колесом с меньшими, чем обычное колесо размерами (с шинами 17 и 18 дюймов поставляется запасное
колесо 16 дюймов) или докаткой, соблюдайте приведенные ниже указания. Аварийное колесо в комплекте (для исполнений и рынков, где это
предусмотрено) предназначено только для данного автомобиля. Не устанавливать его на автомобилях другой марки и не использовать на данном
автомобиле аварийные колеса других моделей. Указанное запасное колесо или докатка должны использоваться только в чрезвычайных ситуациях.
Применение аварийного колеса должно быть ограничено необходимостью, а скорость не должна превышать 80 км/час. На запасном колесе или
докатке имеется наклейка оранжевого цвета, на которой приведены основные меры предосторожности по применению и соответствующие
ограничения по их использованию. Ни в коем случае не снимайте и не закрывайте наклейку. На наклейке на четырех языках написано: «Внимание!
Только для временного использования! Максимальная скорость 80 км/час! По возможности заменить на стандартное рабочее колесо. Не
закрывайте данные инструкции». Категорически запрещается устанавливать колпак на запасное колесо или докатку. С установленным запасным
колесом или докаткой меняются характеристики управления автомобилем. Избегайте резких ускорений и торможений, резких поворотов
рулевого колеса и вхождений в поворот на скорости. Общий срок службы запасного колеса составляет 3000 км. После этого пробега следует
заменить шину колеса на другую такого же типа. Ни в коем случае не устанавливайте обычную шину на диск, предназначенный для аварийного
колеса. В самые короткие сроки следует отремонтировать и вновь установить замененное колесо. Не допускается одновременное использование
двух или более запасных колес или докаток. Перед установкой крепежных болтов не наносите на резьбу смазку, это может привести к их
самопроизвольному выкручиванию.
237

ГАБАРИТНЫЕ РАЗМЕРЫ
Исполнение TIPO 5DOOR
Размеры представлены в мм и относятся к машине, оснащенной стандартными шинами. Высота указана для ненагруженного
автомобиля. В зависимости от размеров дисков возможны небольшие изменения в размерах.
AB C D E FGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Объем багажного отделения: 440 литров.
220P2000008-000-000
238
