2018 FIAT TIPO 5DOORS STATION WAGON Руководство по эксплуатации и техобслуживанию (in Russian)

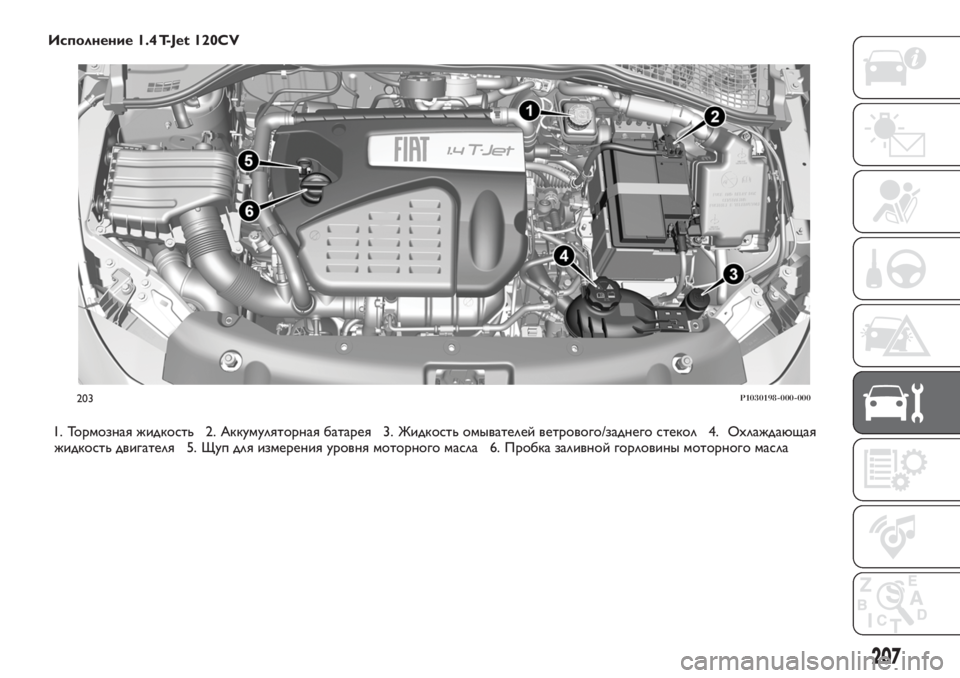

Исполнение 1.4 T-Jet 120CV
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
203P1030198-000-000
207

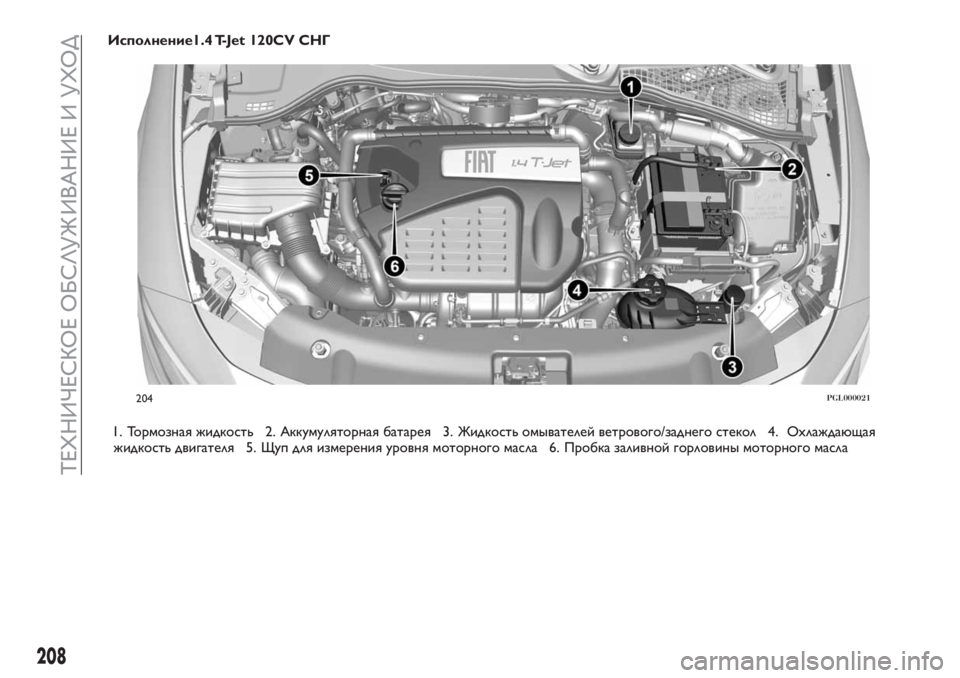

Исполнение1.4 T-Jet 120CV СНГ
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
204PGL000021
208
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

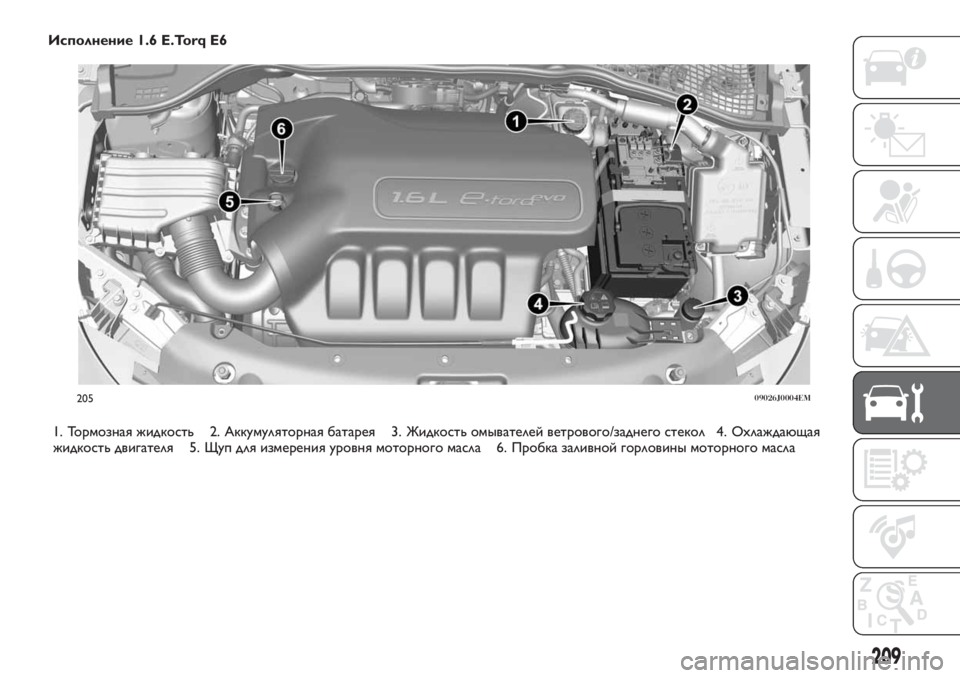

Исполнение 1.6 E.Torq E6
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
20509026J0004EM
209

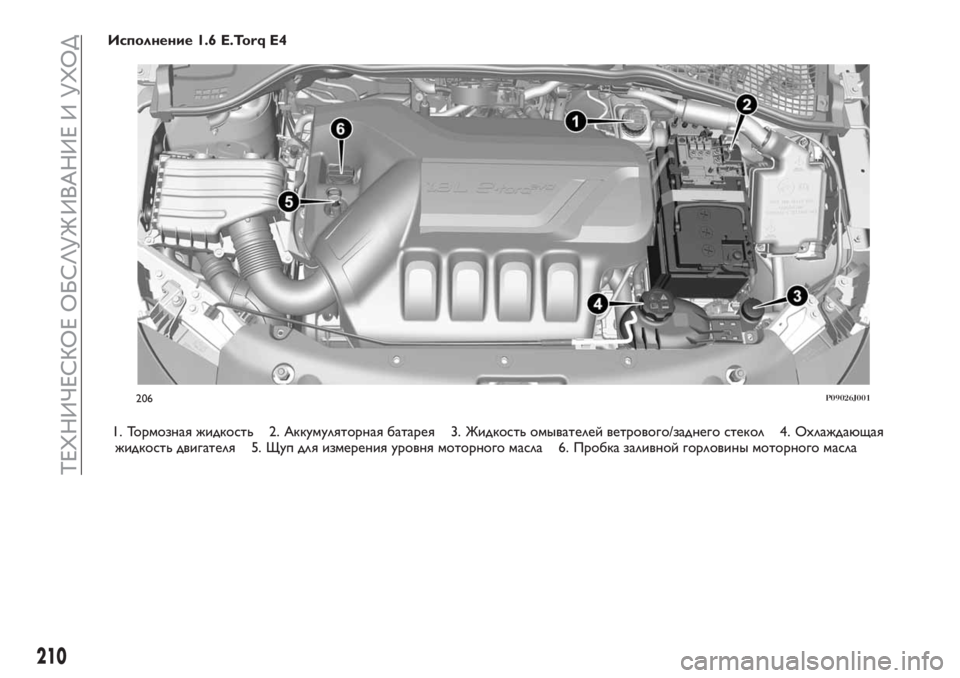

Исполнение 1.6 E.Torq E4
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
206P09026J001
210
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

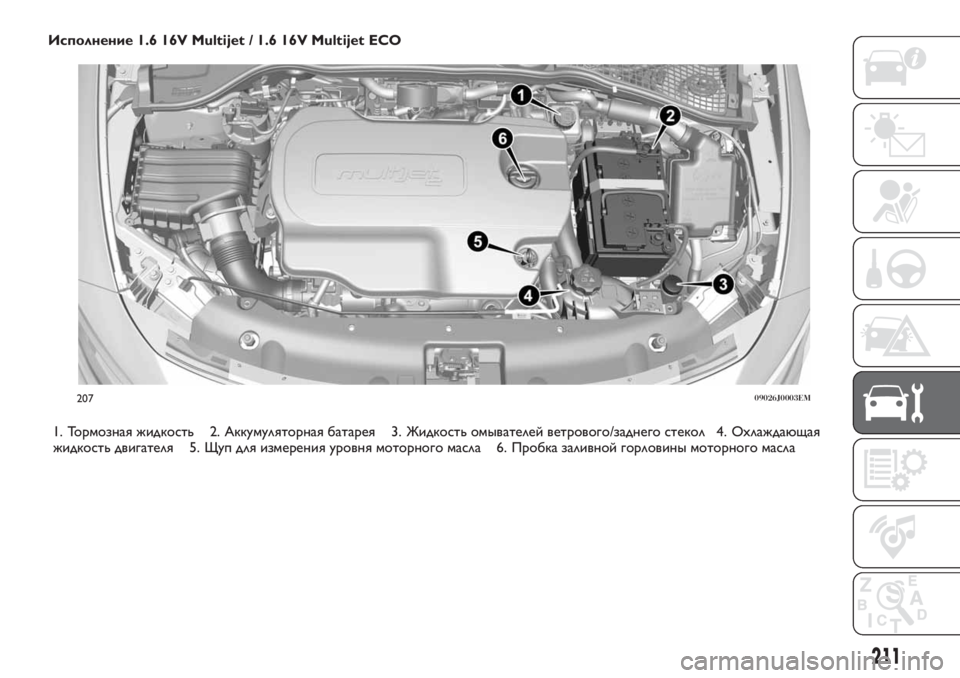

Исполнение 1.6 16V Multijet / 1.6 16V Multijet ECO
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
20709026J0003EM
211

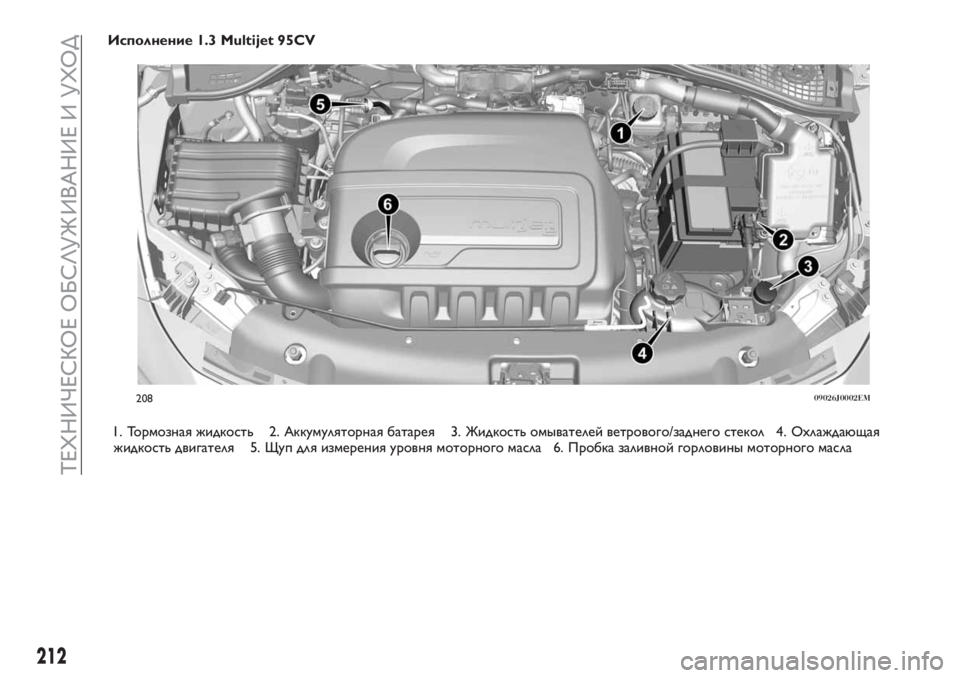

Исполнение 1.3 Multijet 95CV
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость омывателей ветрового/заднего стекол 4. Охлаждающая
жидкость двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
20809026J0002EM
212
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

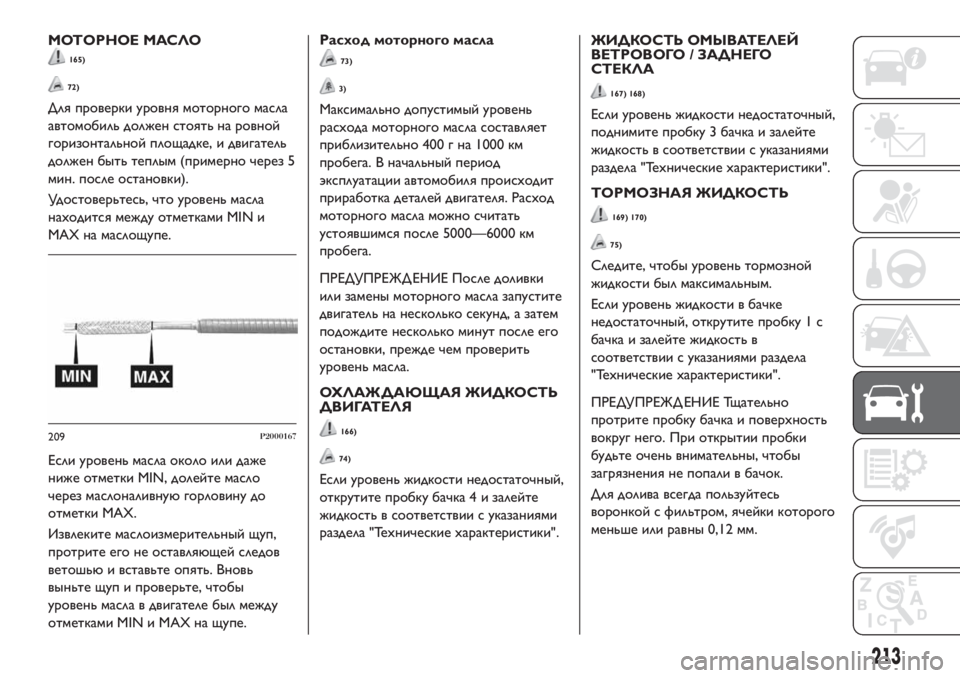

МОТОРНОЕ МАСЛО
165)
72)
Для проверки уровня моторного масла
автомобиль должен стоять на ровной
горизонтальной площадке, и двигатель
должен быть теплым (примерно через 5
мин. после остановки).
Удостоверьтесь, что уровень масла
находится между отметками MIN и
MAX на маслощупе.
Если уровень масла около или даже
ниже отметки MIN, долейте масло
через маслоналивнуюгорловину до
отметки MAX.
Извлеките маслоизмерительный щуп,
протрите его не оставляющей следов
ветошьюи вставьте опять. Вновь
выньте щуп и проверьте, чтобы
уровень масла в двигателе был между
отметками MIN и MAX на щупе.Расход моторного масла
73)
3)
Максимально допустимый уровень
расхода моторного масла составляет
приблизительно 400 г на 1000 км
пробега. В начальный период
эксплуатации автомобиля происходит
приработка деталей двигателя. Расход
моторного масла можно считать
устоявшимся после 5000—6000 км
пробега.
ПРЕДУПРЕЖД ЕНИЕ После доливки
или замены моторного масла запустите
двигатель на несколько секунд, а затем
подождите несколько минут после его
остановки, прежде чем проверить
уровень масла.
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
166)
74)
Если уровень жидкости недостаточный,
открутите пробку бачка 4 и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ЖИДКОСТЬ ОМЫВАТЕЛЕЙ
ВЕТРОВОГО / ЗАДНЕГО
СТЕКЛА
167) 168)
Если уровень жидкости недостаточный,
поднимите пробку 3 бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
169) 170)
75)
Следите, чтобы уровень тормозной
жидкости был максимальным.
Если уровень жидкости в бачке
недостаточный, открутите пробку 1 с
бачка и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".
ПРЕДУПРЕЖД ЕНИЕ Тщательно
протрите пробку бачка и поверхность
вокруг него. При открытии пробки
будьте очень внимательны, чтобы
загрязнения не попали в бачок.
Для долива всегда пользуйтесь
воронкой с фильтром, ячейки которого
меньше или равны 0,12 мм.
209P2000167
213

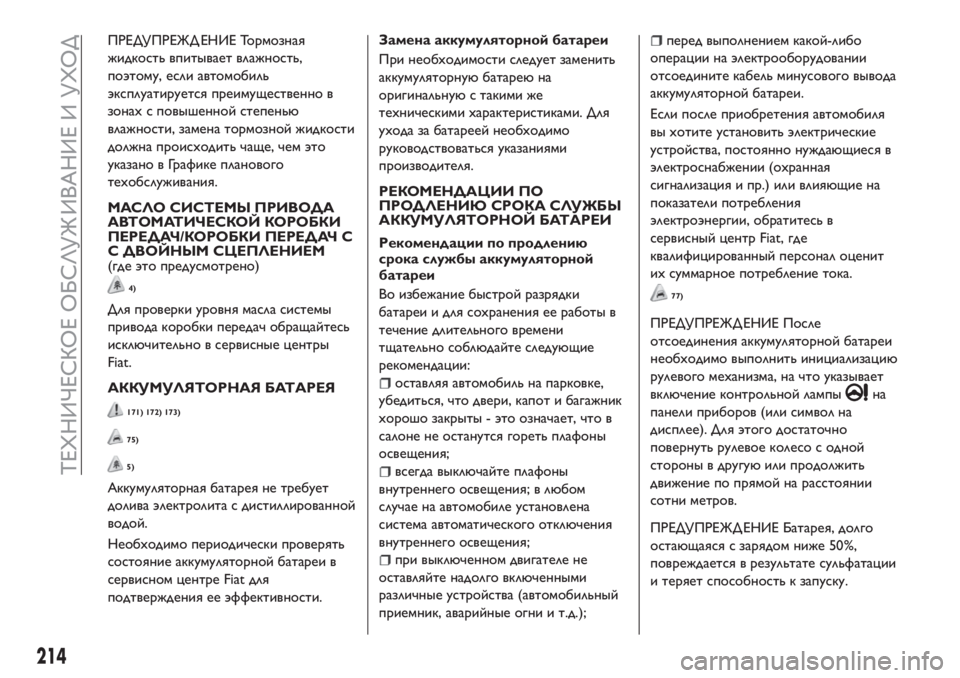

ПРЕДУПРЕЖД ЕНИЕ Тормозная
жидкость впитывает влажность,
поэтому, если автомобиль
эксплуатируется преимущественно в
зонах с повышенной степенью
влажности, замена тормозной жидкости
должна происходить чаще, чем это
указано в Графике планового
техобслуживания.
МАСЛО СИСТЕМЫ ПРИВОДА
АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ/КОРОБКИ ПЕРЕДАЧ С
С ДВОЙНЫМ СЦЕПЛЕНИЕМ
(где это предусмотрено)
4)
Для проверки уровня масла системы
привода коробки передач обращайтесь
исключительно в сервисные центры
Fiat.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
171) 172) 173)
75)
5)
Аккумуляторная батарея не требует
долива электролита с дистиллированной
водой.
Необходимо периодически проверять
состояние аккумуляторной батареи в
сервисном центре Fiat для
подтверждения ее эффективности.Замена аккумуляторной батареи
При необходимости следует заменить
аккумуляторнуюбатареюна
оригинальнуюс такими же
техническими характеристиками. Для
ухода за батареей необходимо
руководствоваться указаниями
производителя.
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮ СРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Рекомендации по продлению
срока службы аккумуляторной
батареи
Во избежание быстрой разрядки
батареи и для сохранения ее работы в
течение длительного времени
тщательно соблюдайте следующие
рекомендации:
оставляя автомобиль на парковке,
убедиться, что двери, капот и багажник
хорошо закрыты - это означает, что в
салоне не останутся гореть плафоны
освещения;
всегда выключайте плафоны
внутреннего освещения; в любом
случае на автомобиле установлена
система автоматического отключения
внутреннего освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства (автомобильный
приемник, аварийные огни и т.д.);
перед выполнением какой-либо
операции на электрооборудовании
отсоедините кабель минусового вывода
аккумуляторной батареи.
Если после приобретения автомобиля
вы хотите установить электрические
устройства, постоянно нуждающиеся в
электроснабжении (охранная
сигнализация и пр.) или влияющие на
показатели потребления
электроэнергии, обратитесь в
сервисный центр Fiat, где
квалифицированный персонал оценит
их суммарное потребление тока.
77)
ПРЕДУПРЕЖД ЕНИЕ После
отсоединения аккумуляторной батареи
необходимо выполнить инициализацию
рулевого механизма, на что указывает
включение контрольной лампы
на
панели приборов (или символ на
дисплее). Для этого достаточно
повернуть рулевое колесо с одной
стороны в другуюили продолжить
движение по прямой на расстоянии
сотни метров.
ПРЕДУПРЕЖД ЕНИЕ Батарея, долго
остающаяся с зарядом ниже 50%,
повреждается в результате сульфатации
и теряет способность к запуску.
214
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД
