2018 FIAT TIPO 5DOORS STATION WAGON Руководство по эксплуатации и техобслуживанию (in Russian)

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С ИЗМЕНЯЕМОЙ КОНФИГУРАЦИЕЙ
1. Тахометр (указатель скорости) 2. Цифровой указатель уровня топлива с контрольной лампой резерва 3. Дисплей
4. Цифровой указатель температуры охлаждающей жидкости двигателя с контрольной лампой максимальной температуры
5. Тахометр
Контрольная лампа имеется только в исполнениях с дизельным двигателем. На моделях с дизельным двигателем шкала
тахометра ограничена 7000 об/мин.
ПРЕДУПРЕЖД ЕНИЕ Подсветка обозначений на приборной панели может различаться в различных моделях.
74P05016J004
55

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С ИЗМЕНЯЕМОЙ КОНФИГУРАЦИЕЙ — ИСПОЛНЕНИЕ СНГ
1. Тахометр (указатель скорости) 2. Цифровой указатель уровня бензина с контрольной лампой резерва 3. Дисплей
4. Цифровой указатель уровня СНГ с контрольной лампой резерва 5. Тахометр
ПРЕДУПРЕЖД ЕНИЕ Подсветка обозначений на приборной панели может различаться в различных моделях.
75PGL6J0020
56
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

ДИСПЛЕЙ
ОПИСАНИЕ
Автомобиль оборудован дисплеем,
который во время управления
транспортным средством дает
водителюполезнуюинформацию.
При замке зажигания в положении
STOP и вынутом ключе, при
раскрытии/закрытии одной двери
дисплей активируется и в течение
нескольких секунд показывает время и
полный пробег автомобиля в
километрах (или милях).
GEAR SHIFT INDICATOR
Система Gear Shift Indicator (GSI)
подсказывает водителюс помощью
специального указания (2 РИС. 76 для
исполнений с многофункциональным
дисплеем или 4 РИС. 77 для
исполнений с многофункциональным
дисплеем с изменяемой
конфигурацией) на дисплее приборной
панели, когда переключать передачи.
Система GSI предупреждает водителя о
том, что переход на другуюпередачу
позволит снизить показатели расхода
топлива.Когда на дисплей выводится символ
, индикатор GSI рекомендует
перейти на повышеннуюпередачу, а
когда на дисплее появляется символ
индикатор GSI рекомендует
перейти на пониженнуюпередачу.
Указание на дисплее продолжает гореть
до тех пор, пока водитель не выполнит
переключение передачи или пока
режим движения не войдет в такие
рамки, когда отпадет необходимость в
переключении передачи для снижения
расхода топлива.
В некоторых исполнениях рядом с
символом
илиотображаются
также включенная и рекомендуемая
передачи.
Кроме того, могут отображаться
иконки
или, когда система
GSI рекомендует перейти на передачу в
два раза выше или ниже включенной. В
данных исполнениях, когда условия
вождения не требуют переключения
передачи для оптимизации расхода
топлива, система показывает только
включенную передачу.
Во время переключения передачи
указание на включенную передачу и
рекомендация о переключении
передачи временно исчезают с дисплея
и вновь появляются сразу после
завершения смены передачи.
МНОГОФУНКЦИОНАЛЬНЫЙ
ДИСПЛЕЙ
На дисплей РИС. 76 выводится
следующая информация:
1: Положение фар (только при
включенном ближнем свете)
2: Указания, касающиеся
переключения передачи (GSI)
3: Указатель включенной передачи
4: Время
7605036J0001EM
57

5: Наружная температура (для
исполнений/рынков, где
предусмотрено)
6: Одометр (указание километров
или миль пробега)
7: Отображение круиз-контроля или
текущей скорости (для моделей/рынков,
где предусмотрено)
ГЛАВНОЕ МЕНЮ
Меню включает следующие пункты:
"Dimmer" (Подсветка)
“Speed” (Скорость)
“Hour” (Устан. Времени)
"Buzzer" (Зуммер)
"Units" (Единицы измерения)
"Corner" (Фонари поворота)
"Bag P" (Подушки безопасности
пассажира)
“DRL” (Фары дневного света) (для
исполнений/рынков, для которых это
предусмотрено)
Bag P (Подушки безопасности
пассажира)
С помощьюданной функции можно
включить/отключить подушки
безопасности со стороны пассажира.
Последовательность выполнения
операций:
нажмите на кнопкуOKи, после
выведения на дисплей сообщения (Bag
pass: Off для отключения) или "Bag pass:
On для включения) нажмите на кнопку
/, нажмите на кнопку;
на дисплее появляется сообщение о
запросе подтверждения;
посредством нажатия на кнопки/
выберите "Да" (чтобы подтвердить
включение/выключение) или "Нет"
(чтобы его отменить);
кратко нажмите на кнопкуOK–на
дисплее появляется сообщение о
подтверждении выбора с последующим
возвратом в меню.
Приотключенной защите
пассажиразагорается и горит ровным
светом индикатор
на приборной
панели;
ПРИМЕЧАНИЯ При наличии системы
Uconnect™некоторые пункты меню
отображаются на дисплее этой
системы, а не на дисплее приборной
панели (см. описание в разделе,
посвященном Multimedia, или в
приложении онлайн).
МНОГОФУНКЦИОНАЛЬНЫЙ
ДИСПЛЕЙ С ИЗМЕНЯЕМОЙ
КОНФИГУРАЦИЕЙ
На дисплей РИС. 77 выводится
следующая информация:
1: положение фар, указание
включенной передачи, температура
окружающей среды, показания компаса
(где предусмотрен), дата.
2: скорость автомобиля,
предупреждающие сообщения /
сигналы о неисправностях.
3: общий пробег в километрах (или
милях) и символы, сигнализирующие о
неисправностях.
4: указания, касающиеся
переключения передач (GSI).
77P2000078-000-000
58
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

ГЛАВНОЕ МЕНЮ
Меню включает следующие пункты:
МАРШРУТ
GSI
ИНФО АВТО
DRIVER ASSIST (СИСТЕМА
ПОМОЩ И ВОД ИТЕЛЮ)
АУД ИО (функция доступна для
исполнений/рынков, где
предусмотрено)
ТЕЛЕФОН (функция доступна для
исполнений/рынков, где
предусмотрено)
НАВИГАЦ ИЯ (функция доступна для
исполнений/рынков, где
предусмотрено)
ПРЕДУПРЕЖД ЕНИЯ
НАСТРОЙК И АВТО
Настр. Автомобиль
С помощьюэтого пункта менюможно
менять следующие настройки:
Дисплей;
Ед. измерения;
Часы и дата;
Система безопасности
Безопасность и Техпомощь;
Фары;
Двери и блокировка дверей.
Дисплей
При выборе пункта "Дисплей"
открывается доступ к следующим
настройкам/информации: "Настр.
“отображать”, "Язык", "Смотрителефон" (доступно для исполнений/
рынков, где предусмотрено), "См.
навигацию" (доступно для
исполнений/рынков, где
предусмотрено), "Сброс марш. В",
“Подсветка дисплея”.
Единица измерения
В пункте «Ед. измерения» можно
выбрать следующие единицы
измерения: "Имперская",
"Метрическая", "Индивид. настройки".
Часы и дата
В пункте «Дата и время» можно
выполнить следующие настройки:
"Установка времени", "Формат
времени", "Установка даты".
Система безопасности
При выборе пункта "безопасности"
можно выполнить следующие
настройки. "Подушка безопасности
пассажира", "Сигнал превышения
скорости", "Зуммер ремней
безопасности".
Настройка "Подушка безопасности
пассажира" позволяет включать /
отключать подушку безопасности со
стороны пассажира.Защитная
система пассажира отключена—
загорается и горит ровным светом
индикатор
на приборной панели.Безопасность и Техпомощь
При выборе пункта "Безопасность/
Техпомощь" можно выполнить
следующие настройки: Датчик дождя,
Уровень звука предупреждений, Brake
Control, Brake C.Sensivity, Park Assist,
Громк. Park Assist.
Фары
При выборе пункта "Фары" можно
выполнить следующие настройки:
"Подсветка", "Фары дн. света", "Фонари
повор.", "Датчики фар", "Follow me
home".
Двери и блокировка дверей
При выборе пункта "Двери и блок.
дверей" можно выполнить следующие
настройки: "Автозакрытие", "Световой
сигнал при закрытии", "Разблокировка
дверей при выходе".
ПРИМЕЧАНИЯ При наличии системы
Uconnect™некоторые пункты меню
отображаются на дисплее этой
системы, а не на дисплее приборной
панели (см. описание в разделе,
посвященном Multimedia, или в
приложении онлайн).
59

КНОПКИ УПРАВЛЕНИЯ
Расположены с левой стороны рулевого
колеса РИС. 78.
Позволяют выбирать и
взаимодействовать с пунктами главного
менюна дисплее (см. описание в
параграфе "Главное меню").
/: нажмите и отпустите
кнопки, чтобы войти в главное менюи
пролистать вверх или вниз пункты меню
и подменю.
/: нажмите и отпустите
кнопки для получения доступа к
информационным окнам или к подменю
какого-либо из пунктов главного меню.
OK: нажмите кнопку для
входа/выбора информационных окон
или подменюкакого-либо из пунктов
главного меню. Нажмите и удерживайте
нажатой кнопку в течение 1 секунды,
чтобы перенастроить отображаемые/
выбранные функции.
БОРТОВОЙ КОМПЬЮТЕР
Бортовой компьютер дает возможность
выводить на дисплей параметры
рабочего состояния автомобиля, когда
ключ зажигания находится в положении
MAR.
Данная функция характеризуется двумя
отдельными устройствами памяти,
обозначенными TripAиTripB,в
которых хранятся данные о
выполненных поездках автомобиля
(маршрутах) независимо друг от друга.
Обе памяти можно установить на ноль.
TripAиTripBпозволяют отображать
на дисплее следующие параметры:
Запас хода
Текущий расход
Расстояние (пройденное расстояние)
Средний расход
Средняя скорость
время в пути (продолжительность
управления автомобилем)
ПРИМЕЧАНИЕ показываемые данные
могут меняться в зависимости от
оснащения автомобиля.
Для сброса параметров нажмите и
держите нажатой кнопкуOKна
рулевом колесе РИС. 79.ПРИМЕЧАНИЕ Параметры "Запас хода"
и "Текущий расход" нельзя установить
на ноль.
7805036J0004EM
7905036J0004EM
60
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

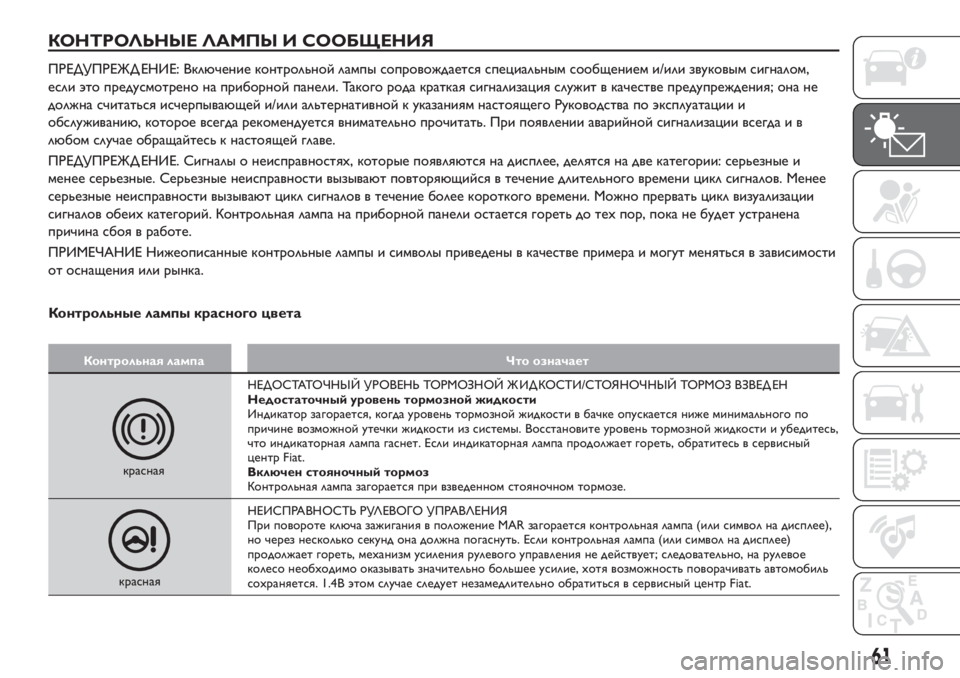

КОНТРОЛЬНЫЕ ЛАМПЫ И СООБЩЕНИЯ
ПРЕДУПРЕЖД ЕНИЕ: Включение контрольной лампы сопровождается специальным сообщением и/или звуковым сигналом,
если это предусмотрено на приборной панели. Такого рода краткая сигнализация служит в качестве предупреждения; она не
должна считаться исчерпывающей и/или альтернативной к указаниям настоящего Руководства по эксплуатации и
обслуживанию, которое всегда рекомендуется внимательно прочитать. При появлении аварийной сигнализации всегда и в
любом случае обращайтесь к настоящей главе.
ПРЕДУПРЕЖД ЕНИЕ. Сигналы о неисправностях, которые появляются на дисплее, делятся на две категории: серьезные и
менее серьезные. Серьезные неисправности вызывают повторяющийся в течение длительного времени цикл сигналов. Менее
серьезные неисправности вызывают цикл сигналов в течение более короткого времени. Можно прервать цикл визуализации
сигналов обеих категорий. Контрольная лампа на приборной панели остается гореть до тех пор, пока не будет устранена
причина сбоя в работе.
ПРИМЕЧАНИЕ Нижеописанные контрольные лампы и символы приведены в качестве примера и могут меняться в зависимости
от оснащения или рынка.
61
Контрольные лампы красного цвета
Контрольная лампа Что означает
краснаяНЕДОСТАТОЧНЫЙ УРОВЕНЬ ТОРМОЗНОЙ Ж ИД КОСТИ/СТОЯНОЧНЫЙ ТОРМОЗ ВЗВЕД ЕН
Недостаточный уровень тормозной жидкости
Индикатор загорается, когда уровень тормозной жидкости в бачке опускается ниже минимального по
причине возможной утечки жидкости из системы. Восстановите уровень тормозной жидкости и убедитесь,
что индикаторная лампа гаснет. Если индикаторная лампа продолжает гореть, обратитесь в сервисный
центр Fiat.
Включен стояночный тормоз
Контрольная лампа загорается при взведенном стояночном тормозе.
краснаяНЕИСПРАВНОСТЬ РУЛЕВОГО УПРАВЛЕНИЯ
При повороте ключа зажигания в положение MAR загорается контрольная лампа (или символ на дисплее),
но через несколько секунд она должна погаснуть. Если контрольная лампа (или символ на дисплее)
продолжает гореть, механизм усиления рулевого управления не действует; следовательно, на рулевое
колесо необходимо оказывать значительно большее усилие, хотя возможность поворачивать автомобиль
сохраняется. 1.4В этом случае следует незамедлительно обратиться в сервисный центр Fiat.

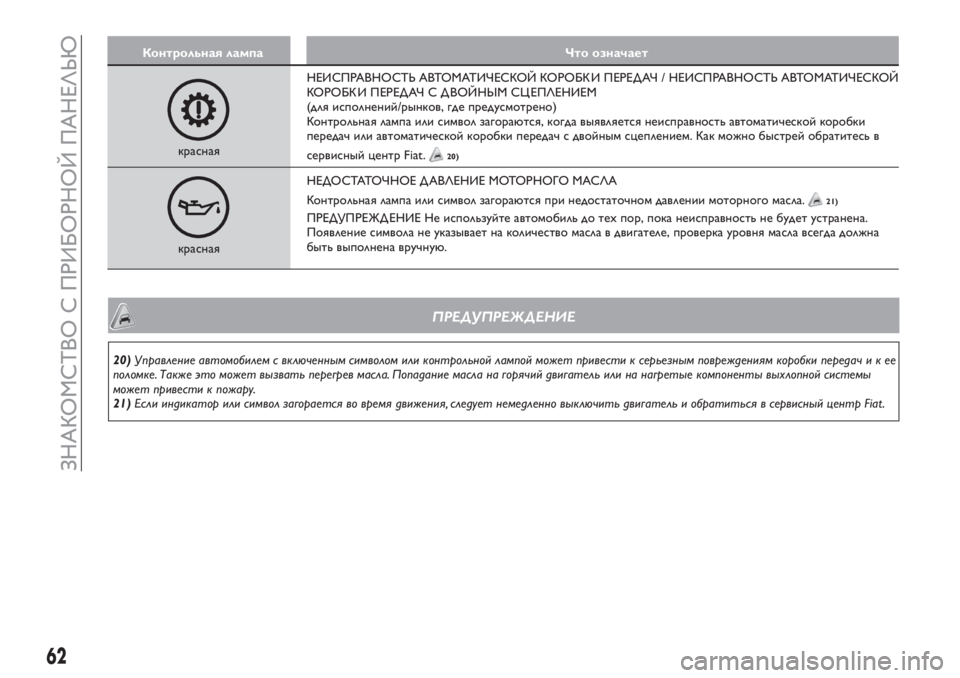

Контрольная лампа Что означает
краснаяНЕИСПРАВНОСТЬ АВТОМАТИЧЕСКОЙ КОРОБК И ПЕРЕДАЧ / НЕИСПРАВНОСТЬ АВТОМАТИЧЕСКОЙ
КОРОБК И ПЕРЕДАЧ С Д ВОЙНЫМ СЦ ЕПЛЕНИЕМ
(для исполнений/рынков, где предусмотрено)
Контрольная лампа или символ загораются, когда выявляется неисправность автоматической коробки
передач или автоматической коробки передач с двойным сцеплением. Как можно быстрей обратитесь в
сервисный центр Fiat.20)
краснаяНЕДОСТАТОЧНОЕ ДАВЛЕНИЕ МОТОРНОГО МАСЛА
Контрольная лампа или символ загораются при недостаточном давлении моторного масла.
21)
ПРЕДУПРЕЖД ЕНИЕ Не используйте автомобиль до тех пор, пока неисправность не будет устранена.
Появление символа не указывает на количество масла в двигателе, проверка уровня масла всегда должна
быть выполнена вручную.
62
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
ПРЕДУПРЕЖДЕНИЕ
20)Управление автомобилем с включенным символом или контрольной лампой может привести к серьезным повреждениям коробки передачикее
поломке. Также это может вызвать перегрев масла. Попадание масла на горячий двигатель или на нагретые компоненты выхлопной системы
может привести к пожару.
21)Если индикатор или символ загорается во время движения, следует немедленно выключить двигатель и обратиться в сервисный центр Fiat .
