2018 FIAT TIPO 5DOORS STATION WAGON Руководство по эксплуатации и техобслуживанию (in Russian)

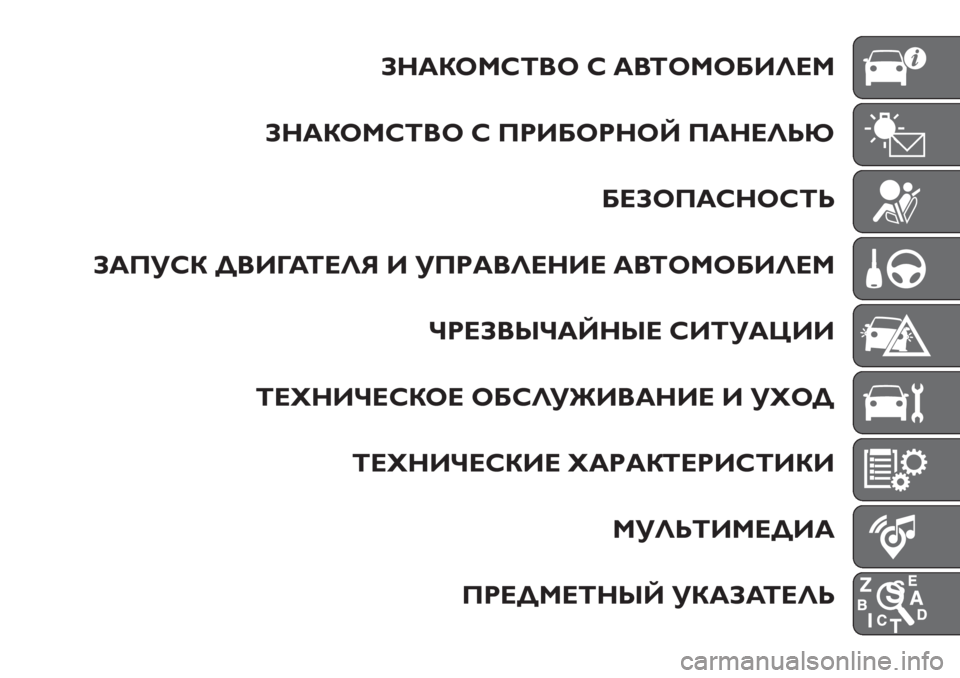

ЗНАКОМСТВО С АВТОМОБИЛЕМ
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
БЕЗОПАСНОСТЬ
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МУЛЬТИМЕДИА
ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

ЗНАКОМСТВО С АВТОМОБИЛЕМ
В данном разделе вы можете подробно
ознакомиться с вашим новым
автомобилем.
В данном руководстве приводится
простое и понятное описание принципов
устройства и работы автомобиля.
Поэтому мы советуем вам изучить
руководство, удобно расположившись в
автомобиле, чтобы проверить на
практике изложенную в руководстве
информацию.ПРИБОРНАЯ ПАНЕЛЬ.........10
КЛЮЧИ...................12
УСТРОЙСТВО ЗАЖ ИГАНИЯ.....13
FIAT CODE.................15
ДВЕРИ....................15
СИДЕНЬЯ..................17
ПОД ГОЛОВНИК И............22
РУЛЕВОЕ КОЛЕСО............23
ЗЕРКАЛА ЗАД НЕГО ВИДА.......24
ПРИБОРЫ НАРУЖ НОГО
ОСВЕЩ ЕНИЯ...............25
ЛАМПЫ ОСВЕЩ ЕНИЯ САЛОНА . .29
СТЕКЛООЧИСТИТЕЛИ
ВЕТРОВОГО/ЗАД НЕГО СТЕКЛА . .30
СИСТЕМА КЛИМАТ-КОНТРОЛЯ . . .33
ЭЛЕКТРИЧЕСК ИЕ
СТЕКЛОПОДЪЕМНИК И........37
КАПОТ Д ВИГАТЕЛЯ...........38
ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЕВОГО
УПРАВЛЕНИЯ DUALDRIVE.......39
БАГАЖ НОЕ ОТД ЕЛЕНИЕ........40
НАК РЫШНЫЙ БАГАЖ НИК /
К РЕПЛЕНИЕ ДЛЯ ЛЫЖ........46
КОМПЛЕКТАЦ ИЯ С
ОБОРУДОВАНИЕМ СНГ........46
ACTIVE GRILLE SHUTTER........51
ФУНКЦИЯECO .............51
9

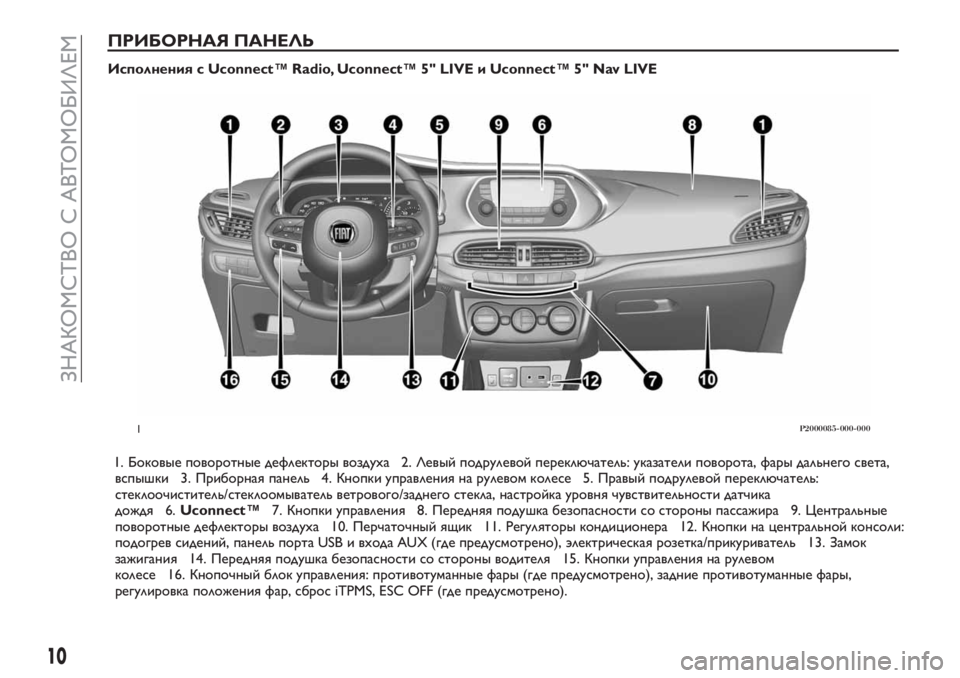

ПРИБОРНАЯ ПАНЕЛЬ
Исполнения с Uconnect™ Radio, Uconnect™ 5" LIVE и Uconnect™ 5" Nav LIVE
1. Боковые поворотные дефлекторы воздуха 2. Левый подрулевой переключатель: указатели поворота, фары дальнего света,
вспышки 3. Приборная панель 4. Кнопки управления на рулевом колесе 5. Правый подрулевой переключатель:
стеклоочиститель/стеклоомыватель ветрового/заднего стекла, настройка уровня чувствительности датчика
дождя 6.Uconnect™7. Кнопки управления 8. Передняя подушка безопасности со стороны пассажира 9. Центральные
поворотные дефлекторы воздуха 10. Перчаточный ящик 11. Регуляторы кондиционера 12. Кнопки на центральной консоли:
подогрев сидений, панель порта USB и входа AUX (где предусмотрено), электрическая розетка/прикуриватель 13. Замок
зажигания 14. Передняя подушка безопасности со стороны водителя 15. Кнопки управления на рулевом
колесе 16. Кнопочный блок управления: противотуманные фары (где предусмотрено), задние противотуманные фары,
регулировка положения фар, сброс iTPMS, ESC OFF (где предусмотрено).
1P2000085-000-000
10
ЗНАКОМСТВО С АВТОМОБИЛЕМ

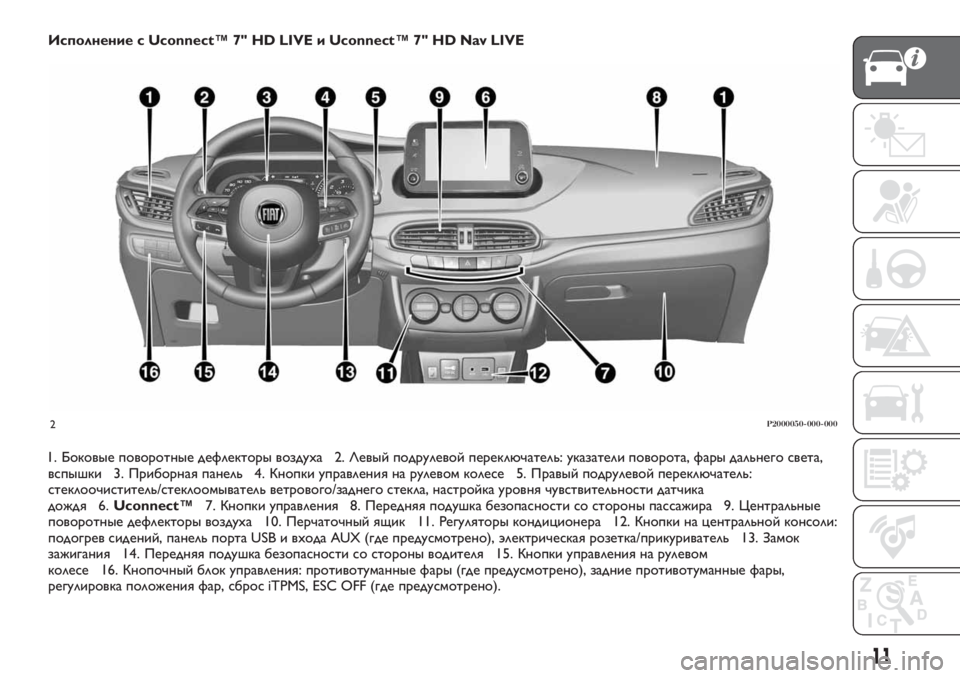

Исполнение с Uconnect™ 7" HD LIVE и Uconnect™ 7" HD Nav LIVE
1. Боковые поворотные дефлекторы воздуха 2. Левый подрулевой переключатель: указатели поворота, фары дальнего света,
вспышки 3. Приборная панель 4. Кнопки управления на рулевом колесе 5. Правый подрулевой переключатель:
стеклоочиститель/стеклоомыватель ветрового/заднего стекла, настройка уровня чувствительности датчика
дождя 6.Uconnect™7. Кнопки управления 8. Передняя подушка безопасности со стороны пассажира 9. Центральные
поворотные дефлекторы воздуха 10. Перчаточный ящик 11. Регуляторы кондиционера 12. Кнопки на центральной консоли:
подогрев сидений, панель порта USB и входа AUX (где предусмотрено), электрическая розетка/прикуриватель 13. Замок
зажигания 14. Передняя подушка безопасности со стороны водителя 15. Кнопки управления на рулевом
колесе 16. Кнопочный блок управления: противотуманные фары (где предусмотрено), задние противотуманные фары,
регулировка положения фар, сброс iTPMS, ESC OFF (где предусмотрено).
2P2000050-000-000
11

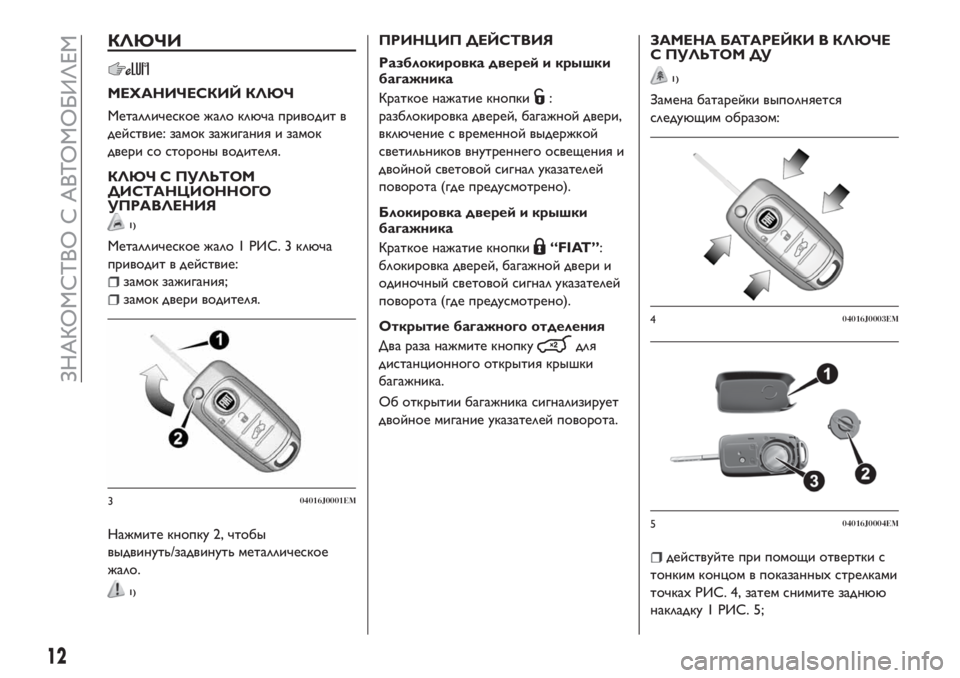

КЛЮЧИ
МЕХАНИЧЕСКИЙ КЛЮЧ
Металлическое жало ключа приводит в
действие: замок зажигания и замок
двери со стороны водителя.
КЛЮЧ С ПУЛЬТОМ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
1)
Металлическое жало 1 РИС. 3 ключа
приводит в действие:
замок зажигания;
замок двери водителя.
Нажмите кнопку 2, чтобы
выдвинуть/задвинуть металлическое
жало.
1)
ПРИНЦИП ДЕЙСТВИЯ
Разблокировка дверей и крышки
багажника
Краткое нажатие кнопки
:
разблокировка дверей, багажной двери,
включение с временной выдержкой
светильников внутреннего освещения и
двойной световой сигнал указателей
поворота (где предусмотрено).
Блокировка дверей и крышки
багажника
Краткое нажатие кнопки
“FIAT”:
блокировка дверей, багажной двери и
одиночный световой сигнал указателей
поворота (где предусмотрено).
Открытие багажного отделения
Два раза нажмите кнопку
для
дистанционного открытия крышки
багажника.
Об открытии багажника сигнализирует
двойное мигание указателей поворота.
ЗАМЕНА БАТАРЕЙКИ В КЛЮЧЕ
С ПУЛЬТОМ ДУ
1)
Замена батарейки выполняется
следующим образом:
действуйте при помощи отвертки с
тонким концом в показанных стрелками
точках РИС. 4, затем снимите заднюю
накладку 1 РИС. 5;
304016J0001EM
404016J0003EM
504016J0004EM
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ

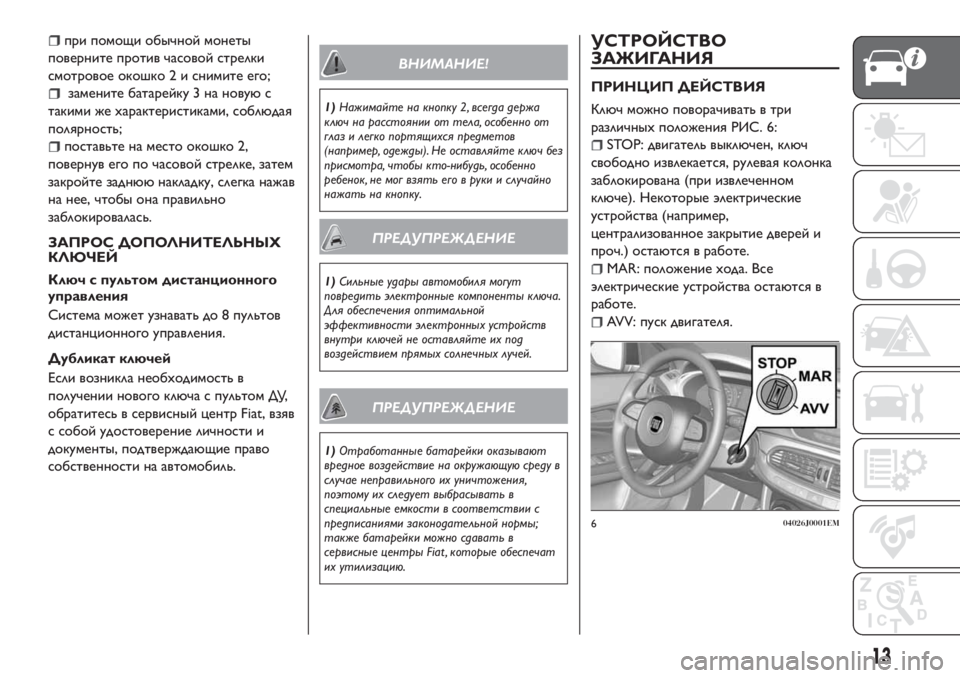

при помощи обычной монеты
поверните против часовой стрелки
смотровое окошко 2 и снимите его;
замените батарейку 3 на новуюс
такими же характеристиками, соблюдая
полярность;
поставьте на место окошко 2,
повернув его по часовой стрелке, затем
закройте заднюю накладку, слегка нажав
на нее, чтобы она правильно
заблокировалась.
ЗАПРОС ДОПОЛНИТЕЛЬНЫХ
КЛЮЧЕЙ
Ключ с пультом дистанционного
управления
Система может узнавать до 8 пультов
дистанционного управления.
Дубликат ключей
Если возникла необходимость в
получении нового ключа с пультом ДУ,
обратитесь в сервисный центр Fiat, взяв
с собой удостоверение личности и
документы, подтверждающие право
собственности на автомобиль.
ВНИМАНИЕ!
1)Нажимайте на кнопку 2, всегда держа
ключ на расстоянии от тела, особенно от
глаз и легко портящихся предметов
(например, одежды). Не оставляйте ключ без
присмотра, чтобы кто-нибудь, особенно
ребенок, не мог взять его в руки и случайно
нажать на кнопку.
ПРЕДУПРЕЖДЕНИЕ
1)Сильные удары автомобиля могут
повредить электронные компоненты ключа.
Для обеспечения оптимальной
эффективности электронных устройств
внутри ключей не оставляйте их под
воздействием прямых солнечных лучей.
ПРЕДУПРЕЖДЕНИЕ
1)Отработанные батарейки оказывают
вредное воздействие на окружающую среду в
случае неправильного их уничтожения,
поэтому их следует выбрасывать в
специальные емкости в соответствии с
предписаниями законодательной нормы;
также батарейки можно сдавать в
сервисные центры Fiat , которые обеспечат
их утилизацию.
УСТРОЙСТВО
ЗАЖИГАНИЯ
ПРИНЦИП ДЕЙСТВИЯ
Ключ можно поворачивать в три
различных положения РИС. 6:
STOP: двигатель выключен, ключ
свободно извлекается, рулевая колонка
заблокирована (при извлеченном
ключе). Некоторые электрические
устройства (например,
централизованное закрытие дверей и
проч.) остаются в работе.
MAR: положение хода. Все
электрические устройства остаются в
работе.
AVV: пуск двигателя.
604026J0001EM
13

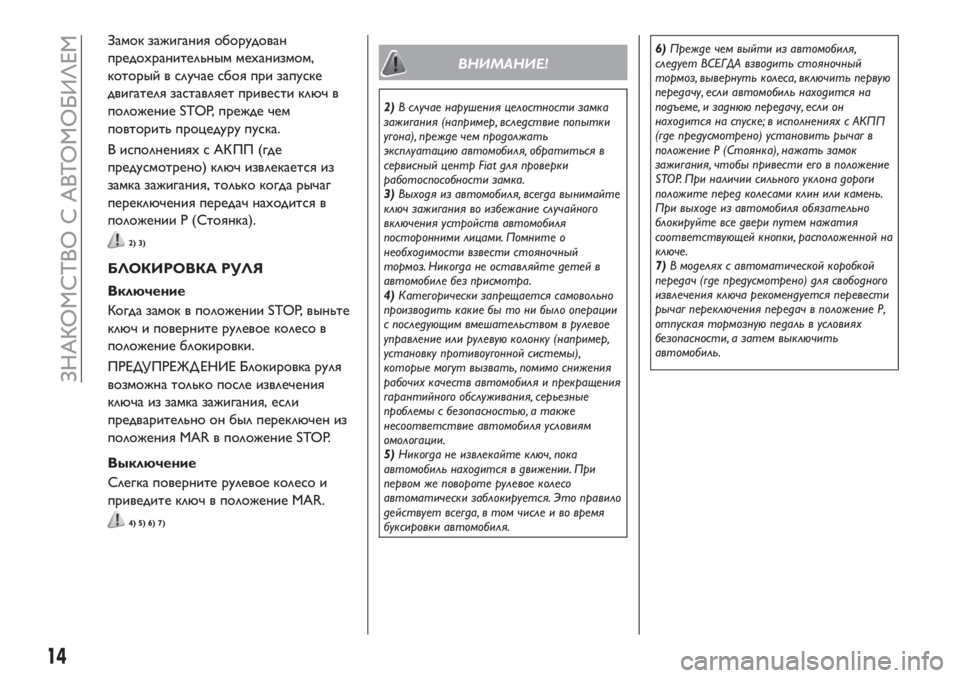

Замок зажигания оборудован
предохранительным механизмом,
который в случае сбоя при запуске
двигателя заставляет привести ключ в
положение STOP, прежде чем
повторить процедуру пуска.
В исполнениях с АК ПП (где
предусмотрено) ключ извлекается из
замка зажигания, только когда рычаг
переключения передач находится в
положении P (Стоянка).
2) 3)
БЛОКИРОВКА РУЛЯ
Включение
Когда замок в положении STOP, выньте
ключ и поверните рулевое колесо в
положение блокировки.
ПРЕДУПРЕЖД ЕНИЕ Блокировка руля
возможна только после извлечения
ключа из замка зажигания, если
предварительно он был переключен из
положения MAR в положение STOP.
Выключение
Слегка поверните рулевое колесо и
приведите ключ в положение MAR.
4) 5) 6) 7)
ВНИМАНИЕ!
2)В случае нарушения целостности замка
зажигания (например, вследствие попытки
угона), прежде чем продолжать
эксплуатацию автомобиля, обратиться в
сервисный центр Fiat для проверки
работоспособности замка.
3)Выходя из автомобиля, всегда вынимайте
ключ зажигания во избежание случайного
включения устройств автомобиля
посторонними лицами. Помните о
необходимости взвести стояночный
тормоз. Никогда не оставляйте детей в
автомобиле без присмотра.
4)Категорически запрещается самовольно
производить какие бы то ни было операции
с последующим вмешательством в рулевое
управление или рулевую колонку (например,
установку противоугонной системы),
которые могут вызвать, помимо снижения
рабочих качеств автомобиля и прекращения
гарантийного обслуживания, серьезные
проблемы с безопасностью, а также
несоответствие автомобиля условиям
омологации.
5)Никогда не извлекайте ключ, пока
автомобиль находится в движении. При
первом же повороте рулевое колесо
автоматически заблокируется. Это правило
действует всегда, в том числе и во время
буксировки автомобиля.6)Прежде чем выйти из автомобиля,
следует ВСЕГДА взводить стояночный
тормоз, вывернуть колеса, включить первую
передачу, если автомобиль находится на
подъеме, и заднюю передачу, если он
находится на спуске; в исполнениях с АКПП
(где предусмотрено) установить рычаг в
положение Р (Стоянка), нажать замок
зажигания, чтобы привести его в положение
STOP. При наличии сильного уклона дороги
положите перед колесами клин или камень.
При выходе из автомобиля обязательно
блокируйте все двери путем нажатия
соответствующей кнопки, расположенной на
ключе.
7)В моделях с автоматической коробкой
передач (где предусмотрено) для свободного
извлечения ключа рекомендуется перевести
рычаг переключения передач в положение Р,
отпуская тормозную педаль в условиях
безопасности, а затем выключить
автомобиль.
