FIAT CODE
Система Fiat Code блокирует
несанкционированное использование
автомобиля, отключая запуск двигателя.
Принцип действия
При каждом запуске двигателя после
поворота ключа в положение MAR блок
управления системы Fiat Code
направляет в ЭБУ двигателя
опознавательный код, чтобы отключить
блокировку его функций.
Отправка опознавательного кода
происходит, только если блок
управления системы Fiat Code
распознал код, переданный ему ключом.
При установке ключа в положение
STOP система Fiat Code отключает
функции ЭБУ двигателя.
Неисправности в работе
Если в процессе запуска код ключа не
распознается системой, на панели
приборов отображается символ
(см. описание в параграфе
"Контрольные лампы и сообщения",
глава "Знакомство с панелью
приборов").Это условие предполагает остановку
двигателя через 2 секунды. В таком
случае поверните ключ зажигания в
положение STOP, а затем в положение
MAR. Если блокировка сохраняется,
попробуйте завести двигатель другими
ключами в комплекте. Если и в этом
случае невозможно запустить двигатель,
обратитесь в сервисный центр Fiat.
Включение контрольной лампы во
время движения
Если символзагорается во время
движения, это означает, что система
выполняет самодиагностику (например,
из-за падения напряжения).
Если значок продолжает гореть,
обратитесь в сервисный центр Fiat.
ДВЕРИ
БЛОКИРОВКА/
РАЗБЛОКИРОВКА ЗАМКОВ
ДВЕРЕЙ ИЗНУТРИ
Автоматическая блокировка при
движении
(где предусмотрено)
Если все двери полностьюзакрыты, они
будут автоматически заблокированы
после того, как автомобиль превысит
скорость 20 км/ч (функция
"Автозакрытие").
Блокировка/разблокировка
вручную
Нажмите на кнопку, показаннуюна
РИС. 7 на центральной накладке
панели.
7P2000022-000-000
15

Световой индикатор на кнопке
горит: двери заблокированы.
Световой индикатор на кнопке не
горит: двери разблокированы.
ПРЕДУПРЕЖД ЕНИЕ Нажатие на ручку
на передних дверях вызывает
разблокировку замков всех дверей и
крышки багажника.
БЛОКИРОВКА/
РАЗБЛОКИРОВКА ЗАМКОВ
ДВЕРЕЙ СНАРУЖИ
Блокировка дверей снаружи
При закрытых дверях нажмите кнопку
"FIAT" на ключе или вставьте и
поверните металлическое жало ключа в
замке двери со стороны водителя.
8)
2) 3)
Разблокировка дверей снаружи
Нажмите кнопку
на ключе или
вставьте и поверните металлическое
жало ключа в замке двери со стороны
водителя.
БЛОКИРОВКА ДВЕРЕЙ ДЛЯ
БЕЗОПАСНОСТИ ДЕТЕЙ
9) 10)
Система предупреждает открытие
задних дверей изнутри.Устройство 2 РИС. 8 может быть
включено только при открытых дверях
автомобиля:
Положение А: система включена
(замок двери заблокирован);
Положение В: система выключена
(дверь можно открыть изнутри).
Система блокировки остается
включенной даже при электрической
разблокировке дверей.
ПРЕДУПРЕЖД ЕНИЕ Когда включена
блокировка дверей для безопасности
детей, задние двери нельзя открыть
изнутри автомобиля.
Аварийное устройство блокировки
передней двери со стороны
пассажира и заднихдверей
Позволяет закрывать двери при
отсутствии электрического питания.
Вставьте металлическое жало ключа
зажигания в гнездо 1, показанное на
РИС. 8 (передняя дверь со стороны
пассажира) или 1 РИС. 9 (задние двери),
поверните ключ по часовой стрелке,
затем извлеките его из гнезда 1.
Инициализация механизма
открытия/закрытия дверей
В результате отключения
аккумуляторной батареи или
размыкания защитного предохранителя
необходимо инициализировать работу
механизма открытия/закрытия дверей
следующим образом:
закройте все двери;
нажмите кнопкуна пульте ДУ;
нажмите кнопкуна пульте ДУ.
804056J0008EM
904056J0007EM
16
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ВНИМАНИЕ!
8)Если включена система блокировки задних
дверей для безопасности детей и аварийная
система блокировки дверей по описанной
выше процедуре, при нажатии на
внутреннюю ручку дверь не открывается: в
этом случае для открытия двери
необходимо нажать на наружную ручку. При
включении аварийного устройства
блокировки дверей кнопка системы
централизованной блокировки/разблокировки
дверей не отключается.
9)НИКОГДА не оставляйте детей в
автомобиле без присмотра, а также не
оставляйте автомобиль с
разблокированными дверями в
легкодоступном для детей месте. Это
может привести к детским травмам, даже
со смертельным исходом. Убедитесь также,
что дети не могут случайно взвести
стояночный тормоз, нажать на педаль
тормоза или на рычаг переключения передач
(где предусмотрено).
10)При перевозке детей в автомобиле
пользуйтесь системой блокировки дверей
всегда. Включив систему блокировки обеих
задних дверей, проверьте ее срабатывание с
помощью внутренних ручек открытия
дверей.
ПРЕДУПРЕЖДЕНИЕ
2)Убедитесь, что на момент закрытия
дверей автомобиля или двери багажного
отделения ключ находится у вас, чтобы он
не оказался закрытым в салоне автомобиля.
Если ключ окажется закрытым внутри
салона, его можно достать, только открыв
дверь с помощью второго поставленного в
комплекте с машиной ключа.
3)Если включена система блокировки задних
дверей для безопасности детей и аварийная
система блокировки дверей по описанной
выше процедуре, при нажатии на
внутреннюю ручку дверь не открывается: в
этом случае для открытия двери
необходимо нажать на наружную ручку. При
включении аварийного устройства
блокировки дверей кнопка системы
централизованной блокировки/разблокировки
дверей не отключается.
СИДЕНЬЯ
Положение передних сидений
автомобиля можно регулировать для
обеспечения максимального комфорта
пассажиров.
При регулировке положения сиденья
водителя необходимо также помнить,
что когда плечи плотно опираются на
спинку, запястья должны касаться
верхней части обода рулевого колеса.
Также водитель должен иметь
возможность до упора выжимать педаль
сцепления левой ногой в исполнениях с
МК ПП или до упора выжимать педаль
тормоза правой ногой (в исполнениях с
АК ПП, где предусмотрено).
ПЕРЕДНИЕ СИДЕНЬЯ С
РУЧНОЙ РЕГУЛИРОВКОЙ
11)
4)
Регулировка сидений в
продольном направлении
Приподнимите рычаг 1 РИС. 10 и
сдвиньте сиденье вперед или назад.
12)
17

ПРЕДУПРЕЖД ЕНИЕ Для выполнения
регулировки сядьте на сиденье (со
стороны водителя или со стороны
пассажира).
Регулировка по высоте
(где предусмотрено)
Переместите рычаг 2 вверх или вниз,
чтобы найти нужное положение по
высоте.
ПРЕДУПРЕЖД ЕНИЕ Для выполнения
регулировки сядьте на сиденье (со
стороны водителя или со стороны
пассажира).
Регулировка наклона спинки
Воздействуйте на рычаг 3 и следуйте
корпусом за движением спинки
(удерживайте рычаг, пока не будет
достигнуто желаемое положение
спинки, после чего рычаг можно
отпустить).Электрическая регулировка
поясничной опоры
(где предусмотрено)
Установите ключ в замке зажигания в
положение MAR и нажмите кнопку 1
РИС. 11, чтобы отрегулировать
поясничнуюопору сиденья для
достижения максимально комфортного
положения во время управления
автомобилем.
ЭЛЕКТРОПОДОГРЕВ
ПЕРЕДНИХ СИДЕНИЙ
(где предусмотрено)
14) 15)
Когда ключ зажигания находится в
положении MAR, нажмите кнопки
РИС. 12, расположенные на панели
приборов.
После выбора подогрева сиденья
необходимо подождать от двух до пяти
минут, пока подогрев не начнет
работать.
ПРЕДУПРЕЖД ЕНИЕ Для того, чтобы
сохранить заряд аккумулятора, не
рекомендуется включать эту функцию
при выключенном двигателе.
10P2000013-000-000
11P2000012-000-000
12P2000018-000-000
18
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ЗАДНИЕ СИДЕНЬЯ
Заднее сдвоенное сиденье дает
возможность частично (на 1/3 или на
2/3) или полностьюувеличить объем
багажного отделения.
Частичное расширение багажного
отделения (на 1/3 или на 2/3)
(где это предусмотрено)
13)
Расширение багажного отделения с
правой стороны позволяет перевозить
двух пассажиров с левой стороны
заднего сиденья, а расширение
багажника с левой стороны позволяет
перевозить только одного пассажира.
Исполнение TIPO 5DOOR
Последовательность выполнения
операций:
полностьюопустите подголовник
заднего сиденья;
разомкните фиксатор 1 (правый или
левый) РИС. 13, чтобы сложить нужную
часть спинки сиденья;
используйте язычки 1 РИС. 14 (по
одному на сторону) для размещения
ремня безопасности сбоку от сиденья,
чтобы он не мешал во время
опрокидывания спинки;
ПРЕДУПРЕЖД ЕНИЕ Как показано на
РИС. 14, ремень безопасности (в
положении сбоку от сиденья, на месте,
образовавшемся в результате
использования язычка 1) не должен
быть согнут.
сложите необходимуючасть спинки
сиденья.
Исполнение TIPO STATION WAGON
Последовательность выполнения
операций:
полностьюопустите подголовник
заднего сиденья;
потяните вверх в указанной стрелкой
точке переднюю часть подушки 1
(правой или левой) РИС. 15 и слегка
поднимите ее в направлении A;
нажав на заднюю часть подушки,
сместите ее вперед в направлении B,
затем сопроводите ее при повороте в
направлении C, как показано на
РИС. 15, чтобы в результате подушка
располагалась за передним сиденьем;
после поворота подушки сиденья
поместите фиксаторы 2
РИС. 16 ремней безопасности левого и
центрального сидений под специальные
резинки, расположенные на коврике.
ПРЕДУПРЕЖД ЕНИЕ Во избежания
повреждений, при повороте подушки
всегда помещайте фиксаторы 2
РИС. 16 ремней под резинки, прежде
чем складывать спинку.
1304066J0007EM
14P2000073-000-000
19

после того, как фиксаторы ремней
безопасности будут размещены под
специальными резинками, при помощи
устройства РИС. 13 (правого или
левого) откиньте необходимуючасть
спинки;
используйте язычки 1 РИС. 14 (по
одному на сторону) для размещения
ремня безопасности сбоку от сиденья,
чтобы он не мешал во время
опрокидывания спинки;
ПРЕДУПРЕЖД ЕНИЕ Как показано на
РИС. 14, ремень безопасности (в
положении сбоку от сиденья, на месте,
образовавшемся в результате
использования язычка 1) не должен
быть согнут.
после откидывания сиденье и спинка
будут расположены, как показано на
РИС. 17.Полное расширение багажного
отделения
Исполнение TIPO 5DOOR
Полное сложение спинки заднего
сиденья позволяет максимально
использовать объем багажного
отделения.
ПРИМЕЧАНИЯ Для увеличения
загрузочной поверхности можно снять
заднюю полку; см. следующий
параграф.
Исполнение TIPO STATION WAGON
Полное сложение заднего сиденья и
откидывание нижней части сиденья
позволяет увеличивать объем
багажного отделения.
после откидывания сиденья и спинки
будут расположены, как показано на
РИС. 18.
15P2000178
16P200013917P200018118P2000180
20
ЗНАКОМСТВО С АВТОМОБИЛЕМ

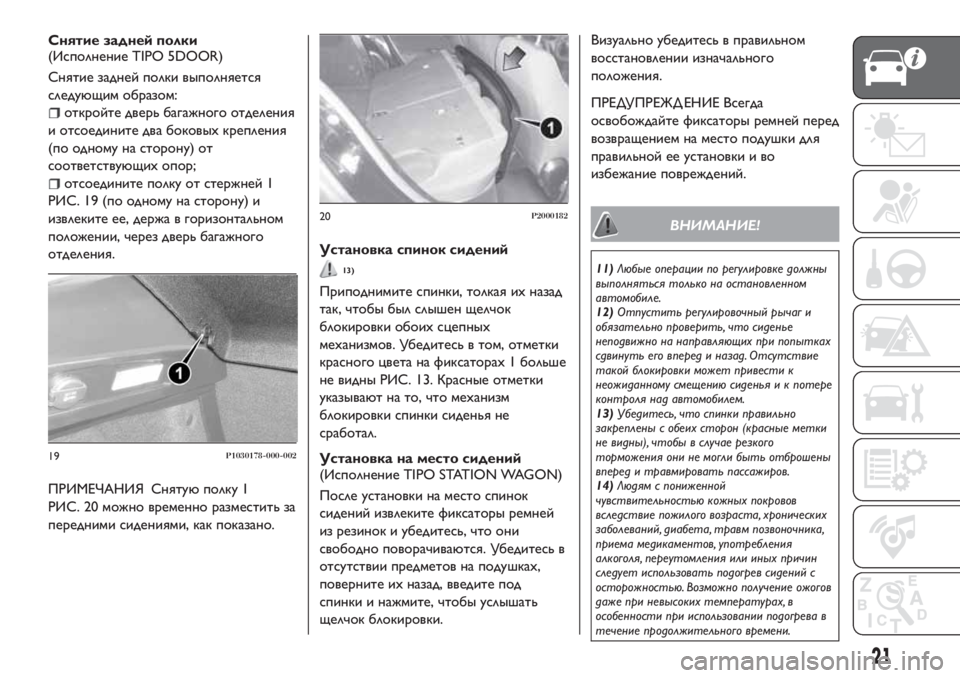

Снятие задней полки
(Исполнение TIPO 5DOOR)
Снятие задней полки выполняется
следующим образом:
откройте дверь багажного отделения
и отсоедините два боковых крепления
(по одному на сторону) от
соответствующих опор;
отсоедините полку от стержней 1
РИС. 19 (по одному на сторону) и
извлеките ее, держа в горизонтальном
положении, через дверь багажного
отделения.
ПРИМЕЧАНИЯ Снятуюполку 1
РИС. 20 можно временно разместить за
передними сидениями, как показано.
Установка спинок сидений
13)
Приподнимите спинки, толкая их назад
так, чтобы был слышен щелчок
блокировки обоих сцепных
механизмов. Убедитесь в том, отметки
красного цвета на фиксаторах 1 больше
не видны РИС. 13. Красные отметки
указывают на то, что механизм
блокировки спинки сиденья не
сработал.
Установка на место сидений
(Исполнение TIPO STATION WAGON)
После установки на место спинок
сидений извлеките фиксаторы ремней
из резинок и убедитесь, что они
свободно поворачиваются. Убедитесь в
отсутствии предметов на подушках,
поверните их назад, введите под
спинки и нажмите, чтобы услышать
щелчок блокировки.Визуально убедитесь в правильном
восстановлении изначального
положения.
ПРЕДУПРЕЖД ЕНИЕ Всегда
освобождайте фиксаторы ремней перед
возвращением на место подушки для
правильной ее установки и во
избежание повреждений.
ВНИМАНИЕ!
11)Любые операции по регулировке должны
выполняться только на остановленном
автомобиле.
12)Отпустить регулировочный рычаг и
обязательно проверить, что сиденье
неподвижно на направляющих при попытках
сдвинуть его вперед и назад. Отсутствие
такой блокировки может привести к
неожиданному смещению сиденья и к потере
контроля над автомобилем.
13)Убедитесь, что спинки правильно
закреплены с обеих сторон (красные метки
не видны), чтобы в случае резкого
торможения они не могли быть отброшены
вперед и травмировать пассажиров.
14)Людям с пониженной
чувствительностью кожных покровов
вследствие пожилого возраста, хронических
заболеваний, диабета, травм позвоночника,
приема медикаментов, употребления
алкоголя, переутомления или иных причин
следует использовать подогрев сидений с
осторожностью. Возможно получение ожогов
даже при невысоких температурах, в
особенности при использовании подогрева в
течение продолжительного времени.
19P1030178-000-002
20P2000182
21

15)Не кладите на сиденье или его спинку
предметы, способные изолировать тепло,
как например покрывало или подушку. Это
может привести к перегреву устройства.
Садиться на перегретое сиденье опасно, так
как его поверхность сильно нагревается,
что приводит к риску получения серьезных
ожогов.
ПРЕДУПРЕЖДЕНИЕ
4)Тканевая обивка сидений в вашем
автомобиле рассчитана на устойчивость к
износу, возникающему в результате обычной
эксплуатации транспортного средства.
Однако, следует избегать сильного и/или
продолжительного трения по обивке
аксессуарами одежды типа металлических
пряжек, заклепок, застежек на липучках и
прочего, так как они, действуя локально и с
сильным нажимом на тканевые волокна,
могут привести к их разрыву и к
дальнейшему повреждению обивки.
ПОДГОЛОВНИКИ
16)
ПОДГОЛОВНИКИ ПЕРЕДНИЕ
Регулировка
Подголовники регулируются по высоте
в 4 заданных положениях (крайнее
верхнее / 2 промежуточных положения
/ крайнее нижнее).
Верхнее положение: приподнимите
подголовник до характерного щелчка
блокировки.
Нижнее положение: нажмите кнопку 1
РИС. 21 и опустите подголовник.
Снятие
Снятие подголовников выполняется
следующим образом:
наклоните спинку сиденья (чтобы не
мешала крыша)
нажмите обе кнопки1и2
РИС. 21 сбоку двух опор и снимите
подголовники.
ПРЕДУПРЕЖД ЕНИЕ Снятые
подголовники должны всегда правильно
устанавливаться перед обычным
использованием автомобиля.
ПОДГОЛОВНИКИ ЗАДНИЕ
Регулировка
Для задних мест предусмотрены два
боковых подголовника и один
центральный (где имеется), которые
регулируются по высоте в 3 заданных
положениях (крайнее верхнее /
промежуточное положение / крайнее
нижнее).
Установка в более высокое положение
– приподнимите подголовник до
соответствующего щелчка блокировки.
2104076J0001EM
2204076J0002EM
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ
