ПРЕДУПРЕЖДЕНИЕ
61)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
143) 144) 145) 146)
62)
Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильных с ним действий.
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся сбоку к крышке блока
предохранителей моторного отсека
(см. РИС. 157 ).
На клещах специально предусмотрены
два разных конца для снятия различных
типов предохранителей, установленных
на автомобиле.Завершив работу, положите клещи на
место.
15708036J0002EM
167

ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ

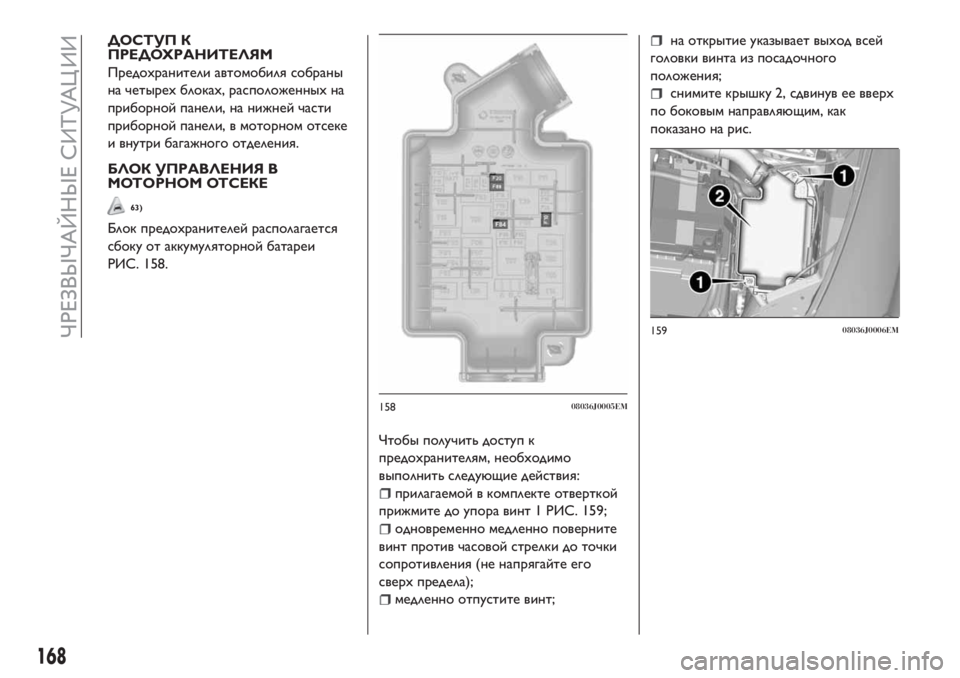

Предохранители автомобиля собраны
на четырех блоках, расположенных на
приборной панели, на нижней части
приборной панели, в моторном отсеке
и внутри багажного отделения.
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
63)
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 158.
Чтобы получить доступ к
предохранителям, необходимо
выполнить следующие действия:
прилагаемой в комплекте отверткой
прижмите до упора винт 1 РИС. 159;
одновременно медленно поверните
винт против часовой стрелки до точки
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход всей
головки винта из посадочного
положения;
снимите крышку 2, сдвинув ее вверх
по боковым направляющим, как
показано на рис.
15808036J0005EM
15908036J0006EM
168
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

Номера всех электрических приборов,
соответствующие определенным
предохранителям, указаны на крышке.
После замены предохранителя:
правильно установите крышку 2 на
боковые направляющие коробки;
полностьюсдвиньте ее сверху вниз;
прилагаемой в комплекте отверткой
прижмите до упора винт 1;
одновременно медленно поверните
винт по часовой стрелке до места
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает вхождение
всей головки винта в посадочное
положение.

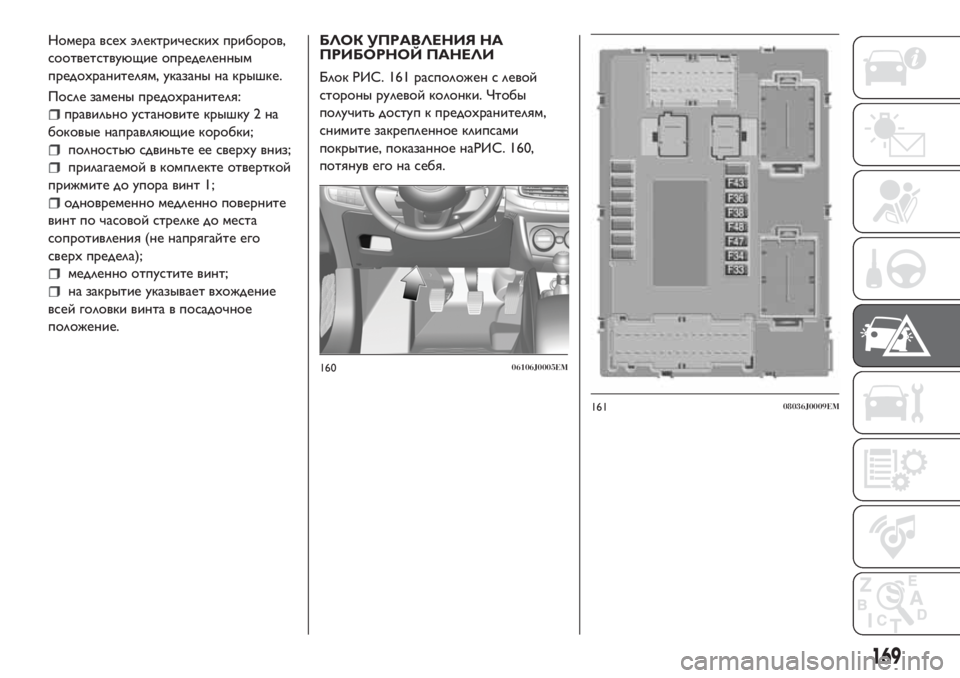

БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Блок РИС. 161 расположен с левой
стороны рулевой колонки. Чтобы
получить доступ к предохранителям,
снимите закрепленное клипсами
покрытие, показанное наРИС. 160,
потянув его на себя.
16006106J0005EM
16108036J0009EM
169

БЛОК УПРАВЛЕНИЯ НА
НИЖНЕЙ ЧАСТИ ПРИБОРНОЙ
ПАНЕЛИ

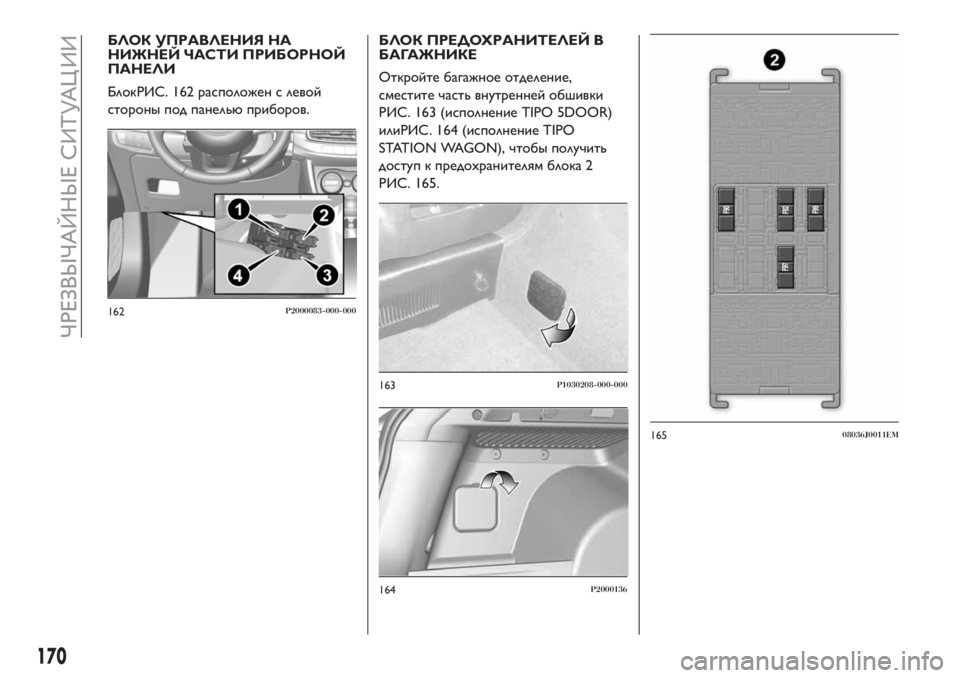

БлокРИС. 162 расположен с левой
стороны под панельюприборов.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Откройте багажное отделение,
сместите часть внутренней обшивки
РИС. 163 (исполнение TIPO 5DOOR)
илиРИС. 164 (исполнение TIPO
STATION WAGON), чтобы получить
доступ к предохранителям блока 2
РИС. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
170
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

БЛОК УПРАВЛЕНИЯ В МОТОРНОМ ОТСЕКЕ
РИС. 158
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Битональный звуковой сигнализатор F10 15
Зеркала с электроприводом и обогревом F88 7.5
Обогрев заднего стекла F20 30
Active Grille Shutter F84 5
171

БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИ
РИС. 161

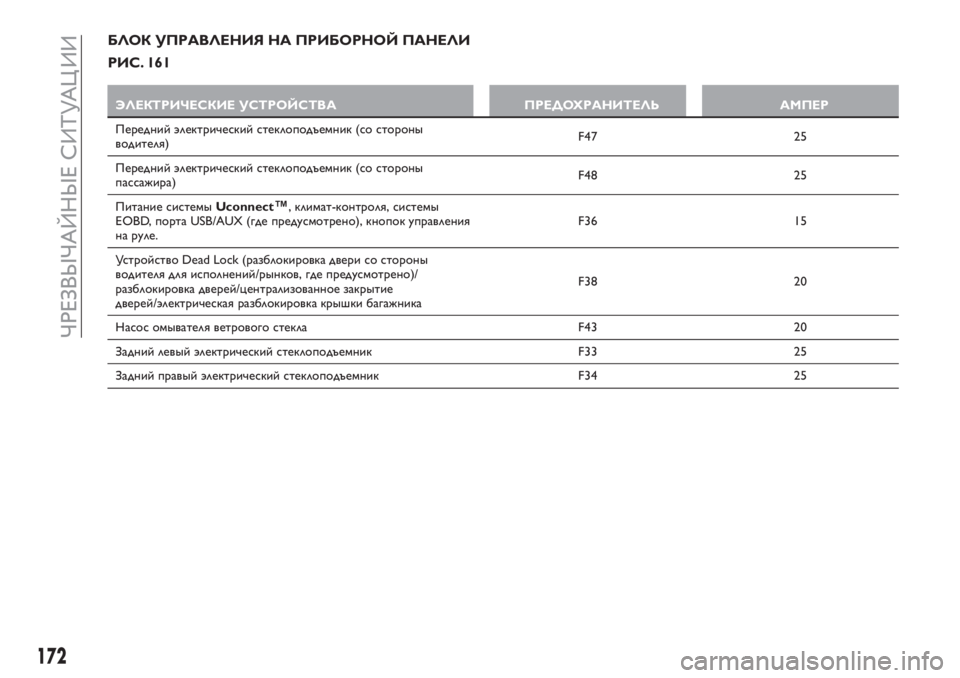

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник (со стороны
водителя)F47 25
Передний электрический стеклоподъемник (со стороны
пассажира)F48 25
Питание системыUconnect
™, климат-контроля, системы
EOBD, порта USB/AUX (где предусмотрено), кнопок управления
на руле.F36 15
Устройство Dead Lock (разблокировка двери со стороны
водителя для исполнений/рынков, где предусмотрено)/
разблокировка дверей/централизованное закрытие
дверей/электрическая разблокировка крышки багажникаF38 20
Насос омывателя ветрового стекла F43 20
Задний левый электрический стеклоподъемник F33 25
Задний правый электрический стеклоподъемник F34 25
172
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

БЛОК УПРАВЛЕНИЯ НА НИЖНЕЙ ЧАСТИ ПАНЕЛИ ПРИБОРОВ
РИС. 162

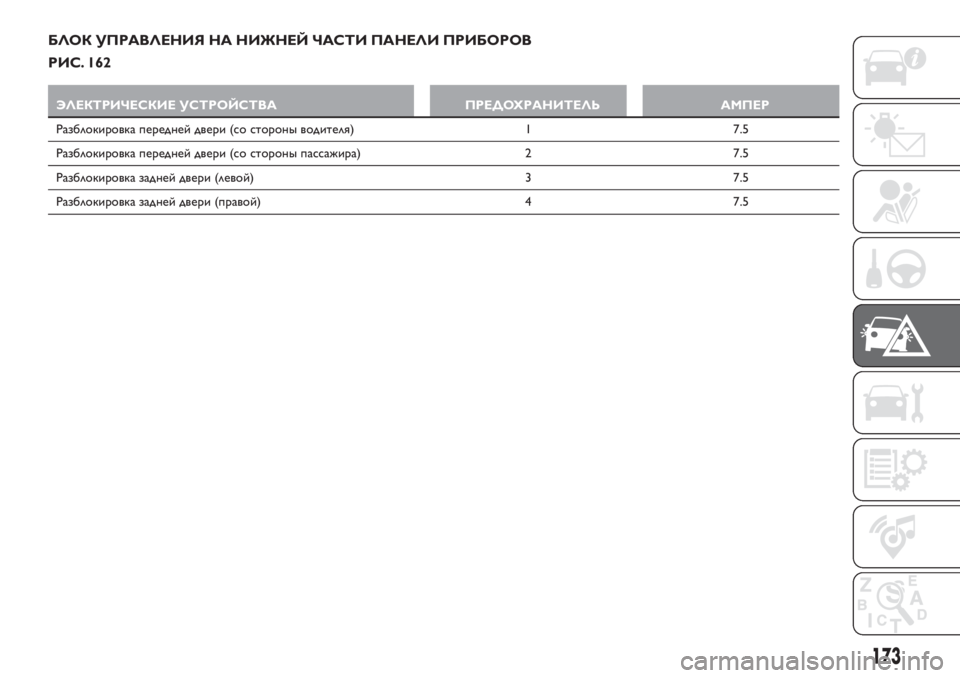

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Разблокировка передней двери (со стороны водителя) 1 7.5
Разблокировка передней двери (со стороны пассажира) 2 7.5
Разблокировка задней двери (левой) 3 7.5
Разблокировка задней двери (правой) 4 7.5
173

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
РИС. 165

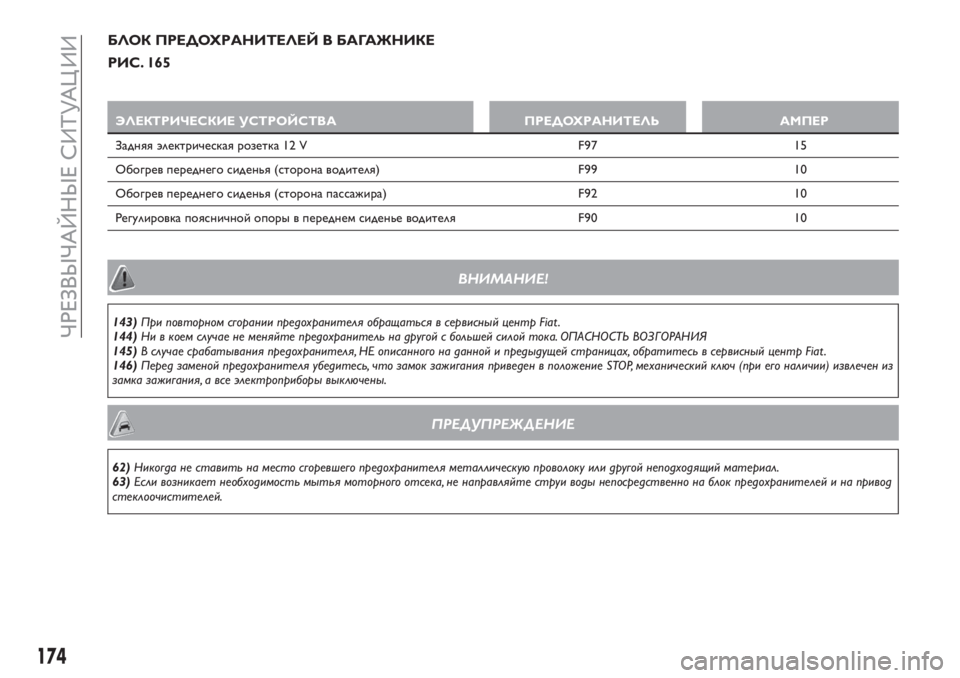

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Задняя электрическая розетка 12 V F97 15
Обогрев переднего сиденья (сторона водителя) F99 10
Обогрев переднего сиденья (сторона пассажира) F92 10
Регулировка поясничной опоры в переднем сиденье водителя F90 10
ВНИМАНИЕ!
143)При повторном сгорании предохранителя обращаться в сервисный центр Fiat .
144)Ни в коем случае не меняйте предохранитель на другой с большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ
145)В случае срабатывания предохранителя, НЕ описанного на данной и предыдущей страницах, обратитесь в сервисный центр Fiat .
146)Перед заменой предохранителя убедитесь, что замок зажигания приведен в положение STOP, механический ключ (при его наличии) извлечен из
замка зажигания, а все электроприборы выключены.
ПРЕДУПРЕЖДЕНИЕ
62)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий материал.
63)Если возникает необходимость мытья моторного отсека, не направляйте струи воды непосредственно на блок предохранителей и на привод
стеклоочистителей.
