2018 FIAT FULLBACK Betriebsanleitung (in German)

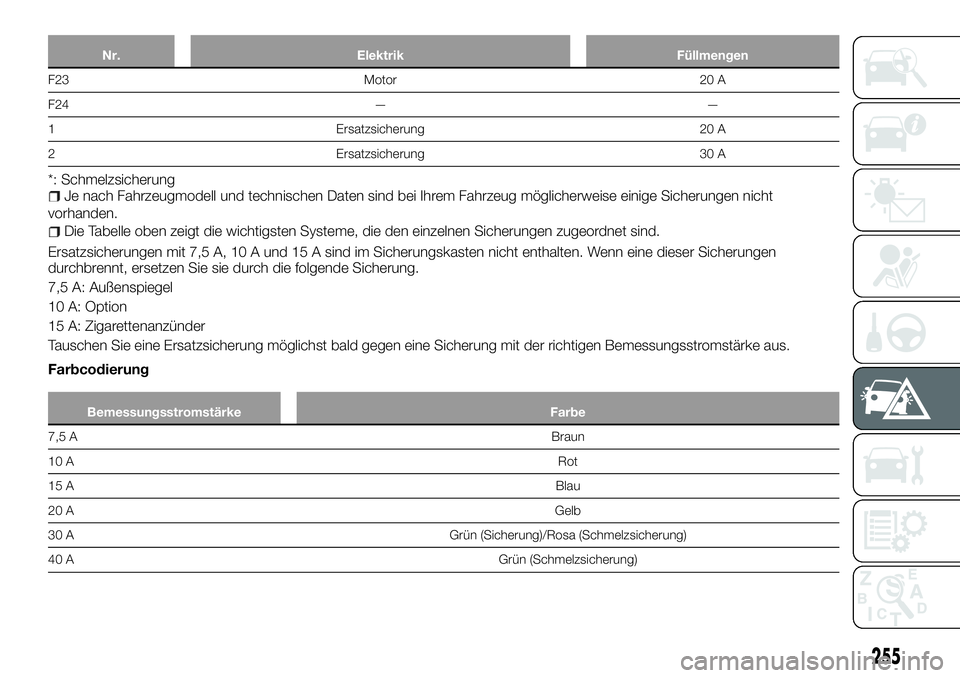

Nr. Elektrik Füllmengen
F23 Motor 20 A
F24 — —
1 Ersatzsicherung 20 A
2 Ersatzsicherung 30 A
*: SchmelzsicherungJe nach Fahrzeugmodell und technischen Daten sind bei Ihrem Fahrzeug möglicherweise einige Sicherungen nicht
vorhanden.
Die Tabelle oben zeigt die wichtigsten Systeme, die den einzelnen Sicherungen zugeordnet sind.
Ersatzsicherungen mit 7,5 A, 10 A und 15 A sind im Sicherungskasten nicht enthalten. Wenn eine dieser Sicherungen
durchbrennt, ersetzen Sie sie durch die folgende Sicherung.
7,5 A: Außenspiegel
10 A: Option
15 A: Zigarettenanzünder
Tauschen Sie eine Ersatzsicherung möglichst bald gegen eine Sicherung mit der richtigen Bemessungsstromstärke aus.
Farbcodierung
Bemessungsstromstärke Farbe
7,5 ABraun
10 ARot
15 ABlau
20 AGelb
30 A Grün (Sicherung)/Rosa (Schmelzsicherung)
40 AGrün (Schmelzsicherung)
255

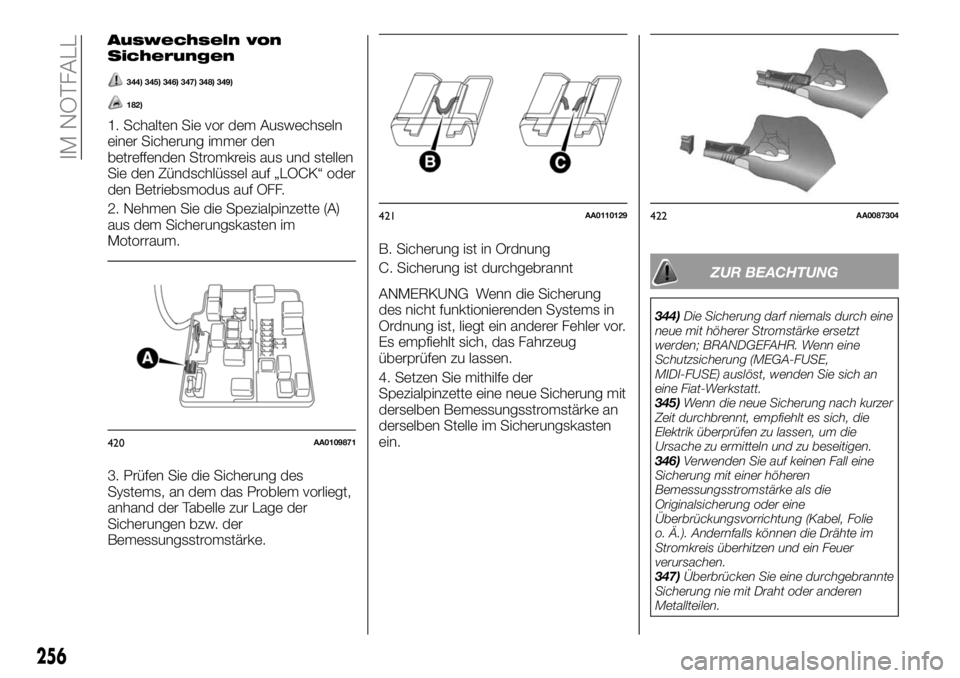

Auswechseln von
Sicherungen
344) 345) 346) 347) 348) 349)
182)
1. Schalten Sie vor dem Auswechseln
einer Sicherung immer den
betreffenden Stromkreis aus und stellen
Sie den Zündschlüssel auf „LOCK“ oder
den Betriebsmodus auf OFF.
2. Nehmen Sie die Spezialpinzette (A)
aus dem Sicherungskasten im
Motorraum.
3. Prüfen Sie die Sicherung des
Systems, an dem das Problem vorliegt,
anhand der Tabelle zur Lage der
Sicherungen bzw. der
Bemessungsstromstärke.B. Sicherung ist in Ordnung
C. Sicherung ist durchgebrannt
ANMERKUNG Wenn die Sicherung
des nicht funktionierenden Systems in
Ordnung ist, liegt ein anderer Fehler vor.
Es empfiehlt sich, das Fahrzeug
überprüfen zu lassen.
4. Setzen Sie mithilfe der
Spezialpinzette eine neue Sicherung mit
derselben Bemessungsstromstärke an
derselben Stelle im Sicherungskasten
ein.
ZUR BEACHTUNG
344)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR. Wenn eine
Schutzsicherung (MEGA-FUSE,
MIDI-FUSE) auslöst, wenden Sie sich an
eine Fiat-Werkstatt.
345)Wenn die neue Sicherung nach kurzer
Zeit durchbrennt, empfiehlt es sich, die
Elektrik überprüfen zu lassen, um die
Ursache zu ermitteln und zu beseitigen.
346)Verwenden Sie auf keinen Fall eine
Sicherung mit einer höheren
Bemessungsstromstärke als die
Originalsicherung oder eine
Überbrückungsvorrichtung (Kabel, Folie
o. Ä.). Andernfalls können die Drähte im
Stromkreis überhitzen und ein Feuer
verursachen.
347)Überbrücken Sie eine durchgebrannte
Sicherung nie mit Draht oder anderen
Metallteilen.
420AA0109871
421AA0110129422AA0087304
256
IM NOTFALL

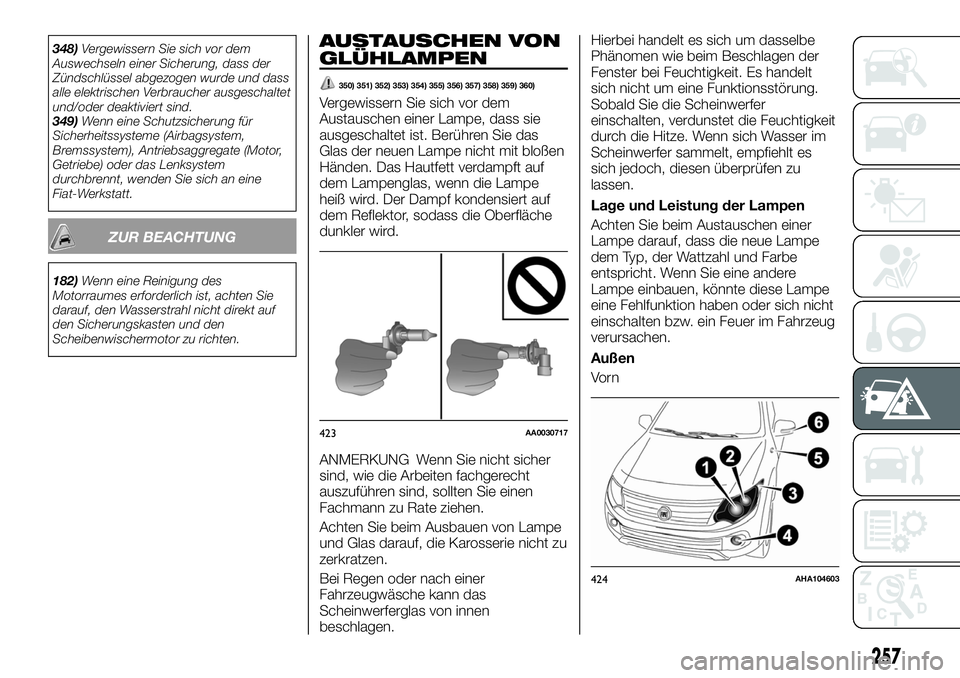

348)Vergewissern Sie sich vor dem
Auswechseln einer Sicherung, dass der
Zündschlüssel abgezogen wurde und dass
alle elektrischen Verbraucher ausgeschaltet
und/oder deaktiviert sind.
349)Wenn eine Schutzsicherung für
Sicherheitssysteme (Airbagsystem,
Bremssystem), Antriebsaggregate (Motor,
Getriebe) oder das Lenksystem
durchbrennt, wenden Sie sich an eine
Fiat-Werkstatt.
ZUR BEACHTUNG
182)Wenn eine Reinigung des
Motorraumes erforderlich ist, achten Sie
darauf, den Wasserstrahl nicht direkt auf
den Sicherungskasten und den
Scheibenwischermotor zu richten.
AUSTAUSCHEN VON
GLÜHLAMPEN
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Vergewissern Sie sich vor dem
Austauschen einer Lampe, dass sie
ausgeschaltet ist. Berühren Sie das
Glas der neuen Lampe nicht mit bloßen
Händen. Das Hautfett verdampft auf
dem Lampenglas, wenn die Lampe
heiß wird. Der Dampf kondensiert auf
dem Reflektor, sodass die Oberfläche
dunkler wird.
ANMERKUNG Wenn Sie nicht sicher
sind, wie die Arbeiten fachgerecht
auszuführen sind, sollten Sie einen
Fachmann zu Rate ziehen.
Achten Sie beim Ausbauen von Lampe
und Glas darauf, die Karosserie nicht zu
zerkratzen.
Bei Regen oder nach einer
Fahrzeugwäsche kann das
Scheinwerferglas von innen
beschlagen.Hierbei handelt es sich um dasselbe
Phänomen wie beim Beschlagen der
Fenster bei Feuchtigkeit. Es handelt
sich nicht um eine Funktionsstörung.
Sobald Sie die Scheinwerfer
einschalten, verdunstet die Feuchtigkeit
durch die Hitze. Wenn sich Wasser im
Scheinwerfer sammelt, empfiehlt es
sich jedoch, diesen überprüfen zu
lassen.
Lage und Leistung der Lampen
Achten Sie beim Austauschen einer
Lampe darauf, dass die neue Lampe
dem Typ, der Wattzahl und Farbe
entspricht. Wenn Sie eine andere
Lampe einbauen, könnte diese Lampe
eine Fehlfunktion haben oder sich nicht
einschalten bzw. ein Feuer im Fahrzeug
verursachen.
Außen
Vo r n
423AA0030717
424AHA104603
257

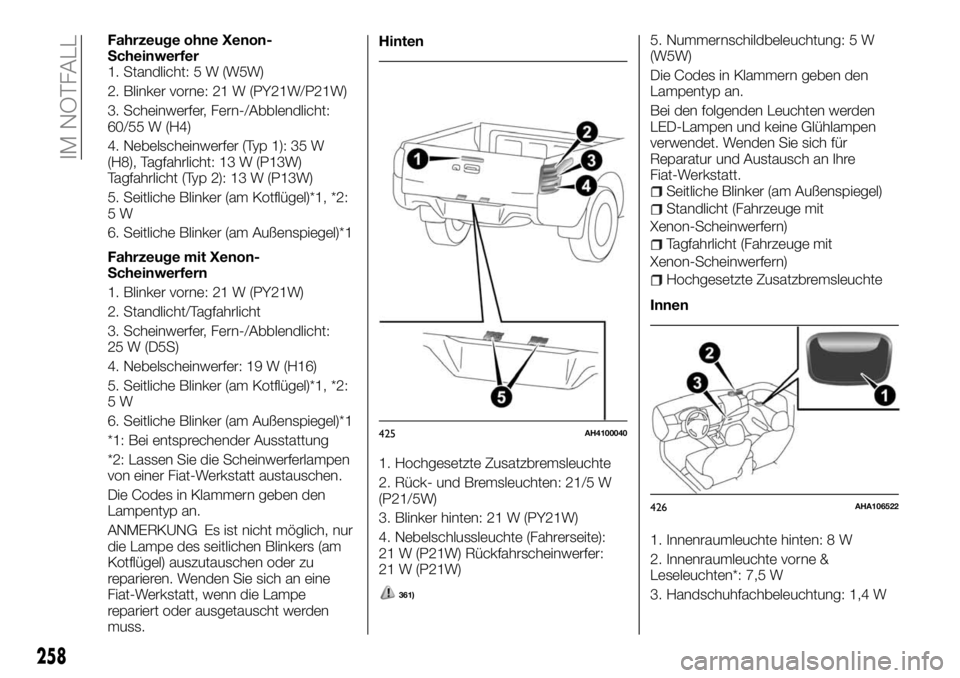

Fahrzeuge ohne Xenon-
Scheinwerfer
1. Standlicht: 5 W (W5W)
2. Blinker vorne: 21 W (PY21W/P21W)
3. Scheinwerfer, Fern-/Abblendlicht:
60/55 W (H4)
4. Nebelscheinwerfer (Typ 1): 35 W
(H8), Tagfahrlicht: 13 W (P13W)
Tagfahrlicht (Typ 2): 13 W (P13W)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
Fahrzeuge mit Xenon-
Scheinwerfern
1. Blinker vorne: 21 W (PY21W)
2. Standlicht/Tagfahrlicht
3. Scheinwerfer, Fern-/Abblendlicht:
25 W (D5S)
4. Nebelscheinwerfer: 19 W (H16)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
*1: Bei entsprechender Ausstattung
*2: Lassen Sie die Scheinwerferlampen
von einer Fiat-Werkstatt austauschen.
Die Codes in Klammern geben den
Lampentyp an.
ANMERKUNG Es ist nicht möglich, nur
die Lampe des seitlichen Blinkers (am
Kotflügel) auszutauschen oder zu
reparieren. Wenden Sie sich an eine
Fiat-Werkstatt, wenn die Lampe
repariert oder ausgetauscht werden
muss.
361)
Hinten
1. Hochgesetzte Zusatzbremsleuchte
2. Rück- und Bremsleuchten: 21/5 W
(P21/5W)
3. Blinker hinten: 21 W (PY21W)
4. Nebelschlussleuchte (Fahrerseite):
21 W (P21W) Rückfahrscheinwerfer:
21 W (P21W)5. Nummernschildbeleuchtung: 5 W
(W5W)
Die Codes in Klammern geben den
Lampentyp an.
Bei den folgenden Leuchten werden
LED-Lampen und keine Glühlampen
verwendet. Wenden Sie sich für
Reparatur und Austausch an Ihre
Fiat-Werkstatt.
Seitliche Blinker (am Außenspiegel)
Standlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Tagfahrlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Hochgesetzte Zusatzbremsleuchte
Innen
1. Innenraumleuchte hinten: 8 W
2. Innenraumleuchte vorne &
Leseleuchten*: 7,5 W
3. Handschuhfachbeleuchtung: 1,4 W
425AH4100040
426AHA106522
258
IM NOTFALL

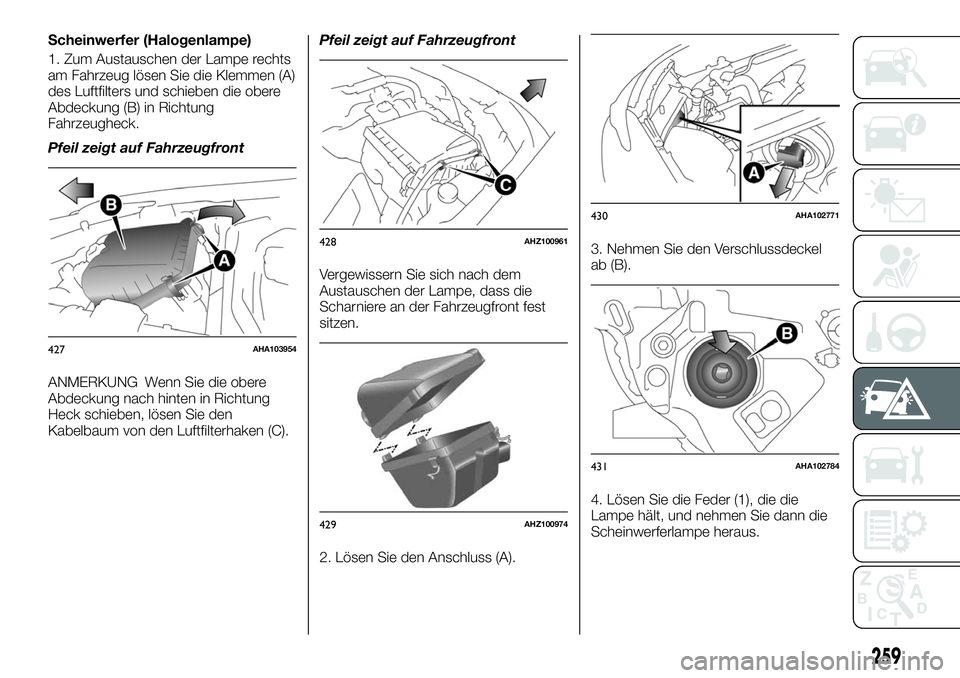

Scheinwerfer (Halogenlampe)
1. Zum Austauschen der Lampe rechts
am Fahrzeug lösen Sie die Klemmen (A)
des Luftfilters und schieben die obere
Abdeckung (B) in Richtung
Fahrzeugheck.
Pfeil zeigt auf Fahrzeugfront
ANMERKUNG Wenn Sie die obere
Abdeckung nach hinten in Richtung
Heck schieben, lösen Sie den
Kabelbaum von den Luftfilterhaken (C).Pfeil zeigt auf Fahrzeugfront
Vergewissern Sie sich nach dem
Austauschen der Lampe, dass die
Scharniere an der Fahrzeugfront fest
sitzen.
2. Lösen Sie den Anschluss (A).3. Nehmen Sie den Verschlussdeckel
ab (B).
4. Lösen Sie die Feder (1), die die
Lampe hält, und nehmen Sie dann die
Scheinwerferlampe heraus.
427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
431AHA102784
259

5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.

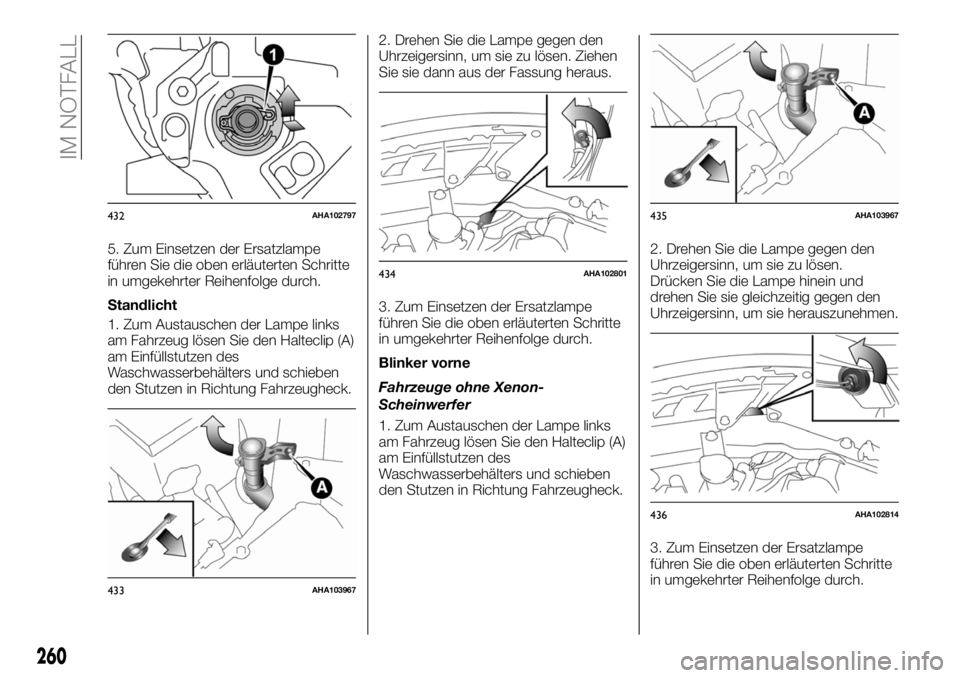

Standlicht
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen. Ziehen
Sie sie dann aus der Fassung heraus.
3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Blinker vorne
Fahrzeuge ohne Xenon-
Scheinwerfer
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen.
Drücken Sie die Lampe hinein und
drehen Sie sie gleichzeitig gegen den
Uhrzeigersinn, um sie herauszunehmen.
3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
432AHA102797
433AHA103967
434AHA102801
435AHA103967
436AHA102814
260
IM NOTFALL

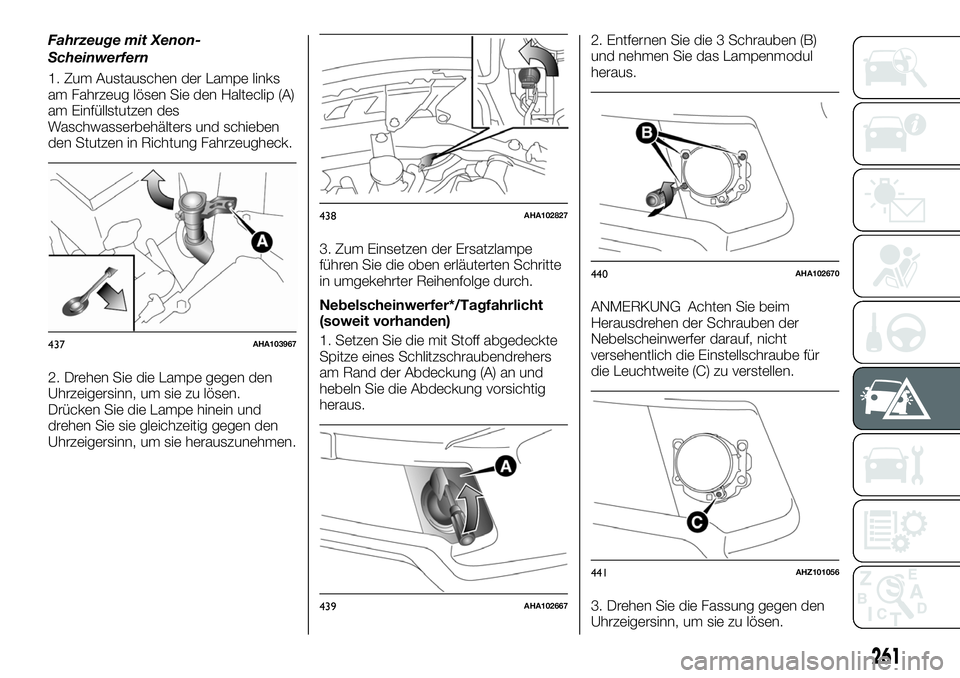

Fahrzeuge mit Xenon-
Scheinwerfern
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.
2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen.
Drücken Sie die Lampe hinein und
drehen Sie sie gleichzeitig gegen den
Uhrzeigersinn, um sie herauszunehmen.3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Nebelscheinwerfer*/Tagfahrlicht
(soweit vorhanden)
1. Setzen Sie die mit Stoff abgedeckte
Spitze eines Schlitzschraubendrehers
am Rand der Abdeckung (A) an und
hebeln Sie die Abdeckung vorsichtig
heraus.2. Entfernen Sie die 3 Schrauben (B)
und nehmen Sie das Lampenmodul
heraus.
ANMERKUNG Achten Sie beim
Herausdrehen der Schrauben der
Nebelscheinwerfer darauf, nicht
versehentlich die Einstellschraube für
die Leuchtweite (C) zu verstellen.
3. Drehen Sie die Fassung gegen den
Uhrzeigersinn, um sie zu lösen.
437AHA103967
438AHA102827
439AHA102667
440AHA102670
441AHZ101056
261

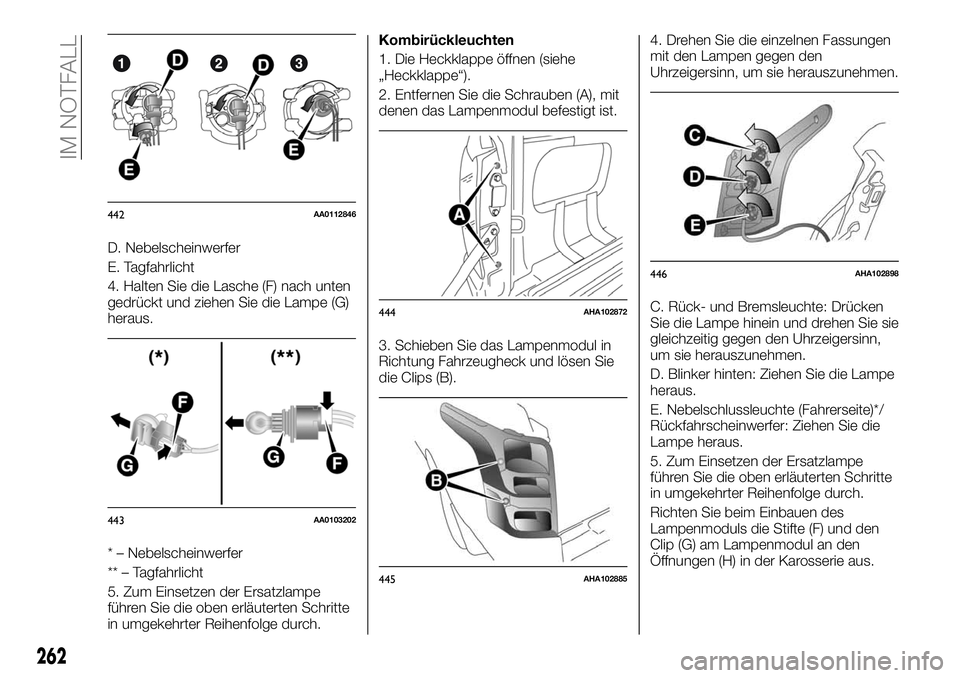

D. Nebelscheinwerfer
E. Tagfahrlicht
4. Halten Sie die Lasche (F) nach unten
gedrückt und ziehen Sie die Lampe (G)
heraus.
* – Nebelscheinwerfer
** – Tagfahrlicht
5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.Kombirückleuchten
1. Die Heckklappe öffnen (siehe
„Heckklappe“).
2. Entfernen Sie die Schrauben (A), mit
denen das Lampenmodul befestigt ist.
3. Schieben Sie das Lampenmodul in
Richtung Fahrzeugheck und lösen Sie
die Clips (B).4. Drehen Sie die einzelnen Fassungen
mit den Lampen gegen den
Uhrzeigersinn, um sie herauszunehmen.
C. Rück- und Bremsleuchte: Drücken
Sie die Lampe hinein und drehen Sie sie
gleichzeitig gegen den Uhrzeigersinn,
um sie herauszunehmen.
D. Blinker hinten: Ziehen Sie die Lampe
heraus.
E. Nebelschlussleuchte (Fahrerseite)*/
Rückfahrscheinwerfer: Ziehen Sie die
Lampe heraus.
5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Richten Sie beim Einbauen des
Lampenmoduls die Stifte (F) und den
Clip (G) am Lampenmodul an den
Öffnungen (H) in der Karosserie aus.
442AA0112846
443AA0103202
444AHA102872
445AHA102885
446AHA102898
262
