2018 FIAT FULLBACK Betriebsanleitung (in German)

Fahrzeuge mit Zentralverriegelung:
Die Beleuchtung schaltet sich ein, wenn
eine Tür geöffnet wird. Die Beleuchtung
schaltet sich etwa 15 Sekunden,
nachdem alle Türen geschlossen
wurden, aus. In folgenden Fällen
schaltet sich die Beleuchtung sofort
aus, wenn alle Türen geschlossen sind:
Der Zündschlüssel oder der
Betriebsmodus wird auf ON gestellt.
Das Fahrzeug wird mit der
Zentralverriegelung verriegelt.
Das Fahrzeug wird mit dem
Schlüssel für das schlüssellose
Zugangs- oder Startsystem verriegelt.
Das Fahrzeug wird mit der
schlüssellosen Startfunktion verriegelt.
Abschaltautomatik:
Wenn der Zündschlüssel auf „LOCK“
oder „ACC“ bzw. der Betriebsmodus
auf OFF oder ACC gestellt ist und eine
Tür geöffnet wird, erlischt die
eingeschaltete Beleuchtung
automatisch nach etwa 30 Minuten.
Wenn sich die Beleuchtung
automatisch ausgeschaltet hat, schaltet
sie sich in den folgenden Fällen wieder
ein:
Der Zündschlüssel oder der
Betriebsmodus wird auf ON gestellt.
Das schlüssellose Zugangs- oder
Startsystem wird verwendet.
Alle Türen werden geschlossen.C – OFF
Die Beleuchtung bleibt ausgeschaltet,
unabhängig davon, ob eine Tür geöffnet
oder geschlossen wird.
ANMERKUNG Wenn der Motor mit
dem Schlüssel angelassen wurde und
der Schlüssel bei geschlossenen Türen
abgezogen wird, schaltet sich die
Beleuchtung ein und nach einigen
Sekunden wieder aus.
ANMERKUNG Wenn der Motor mit der
schlüssellosen Startfunktion angelassen
wurde und der Betriebsmodus bei
geschlossenen Türen auf OFF gestellt
wird, schaltet sich die Beleuchtung ein
und nach etwa 15 Sekunden wieder
aus (bei entsprechender Ausstattung).
ANMERKUNG Die Zeitspanne bis zum
Ausschalten der Beleuchtung
(Verzögerung) kann eingestellt werden.
Nähere Informationen erhalten Sie bei
Ihrer Fiat-Werkstatt.
ANMERKUNG Die Abschaltautomatik
funktioniert nicht, wenn der Schalter für
die Innenraumbeleuchtung auf „ON“ (1)
gestellt ist. Diese Funktion kann auch
deaktiviert werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Leseleuchten (soweit vorhanden)
Drücken Sie den Schalter (A), um die
Leseleuchte einzuschalten. Drücken Sie
ihn erneut, um die Leuchte
auszuschalten.
90AHA114736
55

SCHALTER FÜR
WISCH-/
WASCHANLAGE
Die Wisch-/Waschanlage für die
Frontscheibe funktioniert, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist. Wenn die
Wischblätter an der Frontscheibe
festgefroren sind, schalten Sie die
Scheibenwischer erst ein, wenn das Eis
abgetaut ist und sich die Wischblätter
frei bewegen können. Andernfalls kann
der Wischermotor beschädigt werden.
63) 64) 65) 66)
Frontscheibenwischer
(Fahrzeuge ohne Regensensor)
MIST– Nebelfunktion. Einmalige
Betätigung der Wischer
OFF—Off
INT– Intervall
(geschwindigkeitsabhängig)
LO– Langsam
HI– SchnellSo stellen Sie das Intervall ein
Wenn der Hebel auf „INT“
(geschwindigkeitsabhängiger Betrieb)
eingestellt ist, kann das Intervall durch
Drehen des Drehknopfs (1) eingestellt
werden.
A – Schnell
B – Langsam
ANMERKUNG Der
geschwindigkeitsabhängige Betrieb der
Frontscheibenwischer kann
ausgeschaltet werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Nebelfunktion
Schieben Sie den Hebel in Pfeilrichtung
und lassen Sie ihn los, um die Wischer
einmal zu betätigen. Verwenden Sie
diese Funktion bei Nebel oder
Nieselregen.Fahrzeuge mit Regensensor
MIST– Nebelfunktion. Einmalige
Betätigung der Wischer
OFF—Off
AUTO– Scheibenwischerautomatik
Regensensor: Die Wischer werden
automatisch je nach der Benetzung der
Frontscheibe betätigt.
LO– Langsam
HI– Schnell
91AJA104364
92AA0069881
93AG0002332
94AA0068204
56
ÜBERSICHT ÜBER DAS FAHRZEUG

Regensensor
Funktioniert nur, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON gestellt ist. Wenn Sie den Hebel
auf „AUTO“ stellen, erkennt der
Regensensor (A), wie stark die
Frontscheibe durch Regen bzw.
Schnee, sonstige Feuchtigkeit, Staub
usw. benetzt ist, und die Wischer
werden dementsprechend automatisch
betätigt. Lassen Sie den Hebel in der
Stellung „OFF“, wenn die Frontscheibe
verschmutzt ist und es nicht regnet.
Wenn Sie die Wischer unter solchen
Bedingungen betätigen, kann die
Frontscheibe zerkratzen und die
Wischer können beschädigt werden.
21)
ANMERKUNG Zum Schutz der
Gummilippen werden die Wischer nicht
betätigt, wenn der Hebel auf „AUTO“
gestellt ist, das Fahrzeug steht und die
Außentemperatur 0 °C oder weniger
beträgt.ANMERKUNG Kleben Sie keine
Aufkleber o. Ä. auf die Frontscheibe.
Andernfalls könnte der Sensor
abgedeckt werden. Bringen Sie auch
keine wasserabweisende Beschichtung
auf der Frontscheibe an. Andernfalls
kann der Regensensor möglicherweise
nicht mehr erkennen, wie stark die
Scheibe benetzt ist, und die Wischer
funktionieren nicht mehr normal.
In den folgenden Fällen kann eine
Fehlfunktion des Regensensors
vorliegen. Nähere Informationen
erhalten Sie bei Ihrer Fiat-Werkstatt.
Wenn das Betätigungsintervall der
Wischer gleich bleibt, obwohl die
Regenmenge wechselt.
Wenn die Wischer trotz Regen nicht
betätigt werden.
ANMERKUNG Die Wischer werden
möglicherweise automatisch betätigt,
wenn sich auf der Frontscheibe über
dem Regensensor Insekten oder
andere Fremdkörper befinden oder die
Frontscheibe überfroren ist. Wenn
Fremdkörper auf der Frontscheibe
durch die Wischer nicht entfernt werden
können, stoppen die Wischer. Um die
Wischer erneut zu betätigen, schieben
Sie den Hebel auf „LO“ oder „HI“. Auch
bei starkem direktem Sonnenlicht oder
elektromagnetischen Wellen kann es
vorkommen, dass die Wischer
automatisch betätigt werden. Um die
Wischer zu stoppen, stellen Sie den
Hebel auf „OFF“.ANMERKUNG Wenden Sie sich zum
Austauschen der Frontscheibe oder zur
Glasverstärkung um den Sensor an
eine Fiat-Werkstatt.
So stellen Sie die Empfindlichkeit
des Regensensors ein
Wenn der Hebel auf „AUTO“
(Regensensor) eingestellt ist, kann die
Empfindlichkeit des Regensensors
durch Drehen des Drehknopfs (B)
eingestellt werden.
+– Stärkere Empfindlichkeit bei Regen
-– Geringere Empfindlichkeit bei Regen
Die folgenden Funktionen können
aktiviert werden:
Der regenabhängige
Automatikbetrieb kann in den
geschwindigkeitsabhängigen
Intervallbetrieb geändert werden.95AA0117317
96AA0068217
57

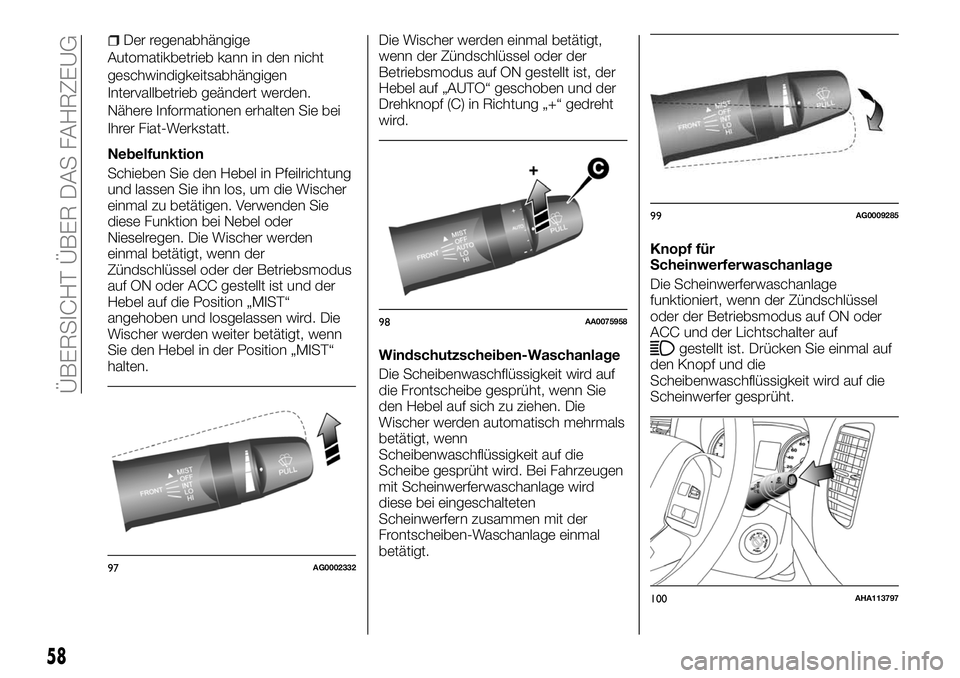

Der regenabhängige
Automatikbetrieb kann in den nicht
geschwindigkeitsabhängigen
Intervallbetrieb geändert werden.
Nähere Informationen erhalten Sie bei
Ihrer Fiat-Werkstatt.
Nebelfunktion
Schieben Sie den Hebel in Pfeilrichtung
und lassen Sie ihn los, um die Wischer
einmal zu betätigen. Verwenden Sie
diese Funktion bei Nebel oder
Nieselregen. Die Wischer werden
einmal betätigt, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist und der
Hebel auf die Position „MIST“
angehoben und losgelassen wird. Die
Wischer werden weiter betätigt, wenn
Sie den Hebel in der Position „MIST“
halten.Die Wischer werden einmal betätigt,
wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist, der
Hebel auf „AUTO“ geschoben und der
Drehknopf (C) in Richtung „+“ gedreht
wird.
Windschutzscheiben-Waschanlage
Die Scheibenwaschflüssigkeit wird auf
die Frontscheibe gesprüht, wenn Sie
den Hebel auf sich zu ziehen. Die
Wischer werden automatisch mehrmals
betätigt, wenn
Scheibenwaschflüssigkeit auf die
Scheibe gesprüht wird. Bei Fahrzeugen
mit Scheinwerferwaschanlage wird
diese bei eingeschalteten
Scheinwerfern zusammen mit der
Frontscheiben-Waschanlage einmal
betätigt.Knopf für
Scheinwerferwaschanlage
Die Scheinwerferwaschanlage
funktioniert, wenn der Zündschlüssel
oder der Betriebsmodus auf ON oder
ACC und der Lichtschalter auf
gestellt ist. Drücken Sie einmal auf
den Knopf und die
Scheibenwaschflüssigkeit wird auf die
Scheinwerfer gesprüht.
97AG0002332
98AA0075958
99AG0009285
100AHA113797
58
ÜBERSICHT ÜBER DAS FAHRZEUG

ANMERKUNG Wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist und die
Scheinwerfer eingeschaltet sind, wird
die Scheinwerferwaschanlage
zusammen mit der Frontscheiben-
Waschanlage einmal betätigt, wenn Sie
den Hebel für die Frontscheiben-
Waschanlage zu sich heranziehen.
Wichtige Sicherheitshinweise zum
Verwenden der Wisch-/
Waschanlage
Wenn die Scheibenwischer durch Eis
oder andere Ablagerungen auf der
Scheibe blockiert werden, wird der
Betrieb der Wischer möglicherweise
vorübergehend gestoppt, damit der
Motor nicht überhitzt. Parken Sie das
Fahrzeug in diesem Fall an einer
sicheren Stelle, stellen Sie den
Zündschlüssel oder den Betriebsmodus
auf OFF und entfernen Sie dann das Eis
bzw. die Ablagerungen. Wenn der
Wischermotor abgekühlt ist, schalten
sich die Wischer automatisch erneut
ein. Sorgen Sie dafür, dass sich die
Wischer ungehindert bewegen können.
Betätigen Sie die Wischer nicht bei
trockener Scheibe. Andernfalls kann die
Oberfläche der Scheibe zerkratzen und
die Wischblätter werden vorzeitig
abgenutzt.
Stellen Sie bei kaltem Wetter vor
dem Betätigen der Wischer sicher, dassdie Wischblätter nicht an der Scheibe
festgefroren sind. Der Motor kann
durchbrennen, wenn die Wischer bei
festgefrorenen Wischblättern betätigt
werden.
Verwenden Sie die Waschanlage
möglichst nicht länger als 20 Sekunden
ununterbrochen. Betätigen Sie die
Waschanlage nicht, wenn der Behälter
für die Scheibenwaschflüssigkeit leer
ist. Andernfalls kann der Motor
durchbrennen.
Überprüfen Sie regelmäßig den
Füllstand der Scheibenwaschanlage
und füllen Sie sie bei Bedarf auf.
Fügen Sie bei Kälte ein empfohlenes
Frostschutzmittel hinzu, damit die
Scheibenwaschflüssigkeit nicht einfriert.
Andernfalls kann es vorkommen, dass
die Scheibenwaschanlage nicht mehr
funktioniert oder Frostschäden an
Systemkomponenten auftreten.
ZUR BEACHTUNG
63)Verwenden Sie die Scheibenwischer
nicht, um Schnee oder Eis von der
Windschutzscheibe zu entfernen. Dies
könnte zu einer Überlastung der
Scheibenwischer führen, wodurch der
Motorabschalter, der den Betrieb für einige
Sekunden unterbricht, ausgelöst werden
kann. Wenn sich die Funktionsfähigkeit
nicht wiederherstellen lässt, wenden Sie
sich an eine Fiat-Werkstatt.64)Wasserschlieren könnten zu unnötiger
Betätigung des Scheibenwischers führen.
65)Wenn die Waschanlage bei Kälte
verwendet wird, kann die auf die Scheibe
gesprühte Scheibenwaschflüssigkeit
gefrieren und dadurch die Sicht behindern.
Erwärmen Sie die Scheibe mit dem
Frontscheibengebläse bzw. der
Heckscheibenheizung, bevor Sie die
Waschanlage betätigen.
66)Wenn der Zündschlüssel oder der
Betriebsmodus auf ON und der Hebel auf
„AUTO“ eingestellt ist, werden die Wischer
in den unten beschriebenen Fällen
möglicherweise automatisch betätigt.
Dabei besteht die Gefahr, dass Sie sich die
Finger einklemmen und sich verletzen oder
die Wischer nicht mehr ordnungsgemäß
funktionieren. Drehen Sie daher in den
folgenden Fällen den Zündschlüssel auf
„LOCK“ bzw. stellen Sie den
Betriebsmodus auf OFF oder schieben Sie
zum Deaktivieren des Regensensors den
Hebel auf „OFF“: wenn Sie beim Reinigen
der Frontscheibe außen den Regensensor
berühren oder mit einem Tuch
darüberwischen, in einer automatischen
Autowaschanlage oder bei einem starken
Stoß gegen die Frontscheibe oder den
Regensensor.ZUR BEACHTUNG
21)Aktivieren Sie nicht den Regensensor,
wenn das Fahrzeug in einer automatischen
Waschanlage gewaschen wird.
59

KLIMAANLAGE
Lüftungsöffnungen
1 – Mittlere Lüftungsöffnungen
2 – Seitliche Lüftungsöffnungen
ANMERKUNG Stellen Sie keine
Getränke auf das Armaturenbrett. Wenn
sie verschüttet werden und in die
Lüftungsöffnungen der Klimaanlage
gelangen, kann diese beschädigt
werden.
Einstellen von Luftstrom und
Richtung
Mittlere Lüftungsöffnungen
Verschieben Sie zum Einstellen der
Luftstromrichtung den Knopf (1).
Zum Schließen der Öffnungen
verschieben Sie den Knopf (1) so weit
wie möglich nach innen.A – Schließen
B – Öffnen
Seitliche Lüftungsöffnungen
Verschieben Sie zum Einstellen der
Luftstromrichtung den Knopf (1).
Zum Schließen der Öffnungen
verschieben Sie den Knopf (1) so weit
wie möglich nach außen.
A – Schließen
B – ÖffnenANMERKUNG Bei Fahrzeugen mit
Klimaanlage kann kühle Luft aus den
Lüftungsöffnungen als Dunst austreten.
Dies ist der Fall, wenn feuchte Luft
plötzlich mit der Klimaanlage gekühlt
wird. Nach wenigen Augenblicken klärt
sich die Luft.
ANMERKUNG Achten Sie darauf, dass
keine Getränke oder andere
Flüssigkeiten in die Lüftungsöffnungen
geraten. Andernfalls funktioniert die
Klimaanlage unter Umständen nicht
normal.
Modusauswahl
Auf den folgenden Abbildungen ist
dargestellt, wie viel Luft aus welchen
Lüftungsöffnungen strömt.
101AHA106492
102AHA101468
103AHA101471
60
ÜBERSICHT ÜBER DAS FAHRZEUG

Modusauswahl und Luftströme von den Lüftungsöffnungen
Um zu regeln, wie viel Luft aus welchen Lüftungsöffnungen strömt, drehen Sie den Modusauswahlregler (siehe
„Modusauswahlregler“). Bei Fahrzeugen mit Klimaautomatik drücken Sie den Schalter MODE oder den
Frontscheibengebläseschalter (siehe „Schalter MODE“ und „Frontscheibengebläseschalter“).
Diese Symbole werden in den nächsten Abbildungen verwendet, um zu zeigen, wie viel Luft aus den Lüftungsöffnungen strömt.
– Geringe Luftmenge aus den Lüftungsöffnungen
– Mittlere Luftmenge aus den Lüftungsöffnungen
– Große Luftmenge aus den Lüftungsöffnungen
KopfraumFuß-/KopfraumFußraum
61

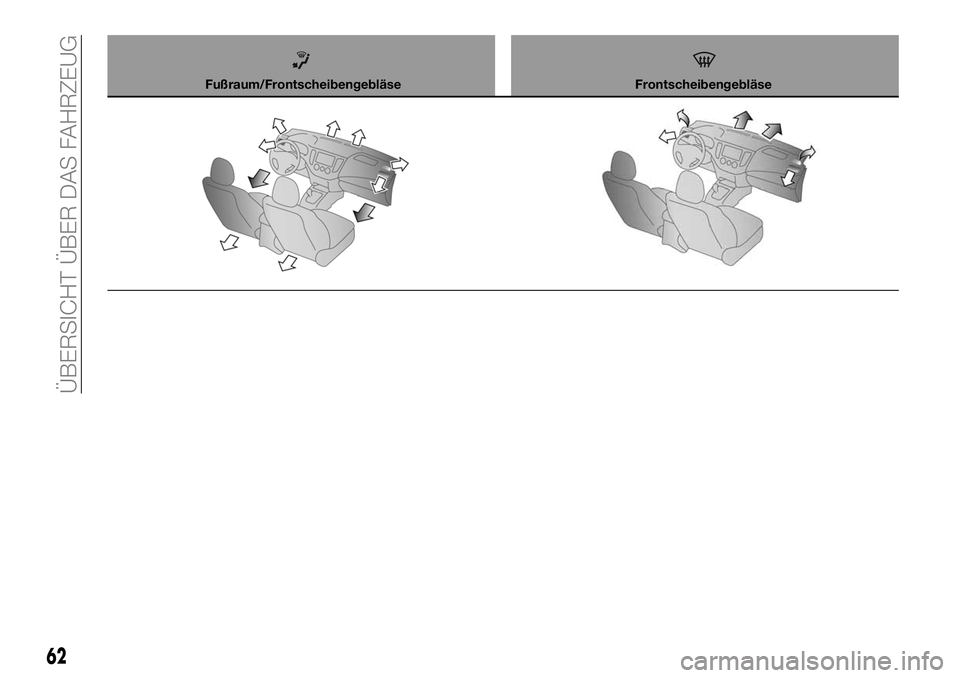

Fußraum/FrontscheibengebläseFrontscheibengebläse
62
ÜBERSICHT ÜBER DAS FAHRZEUG
