2018 FIAT FULLBACK Betriebsanleitung (in German)

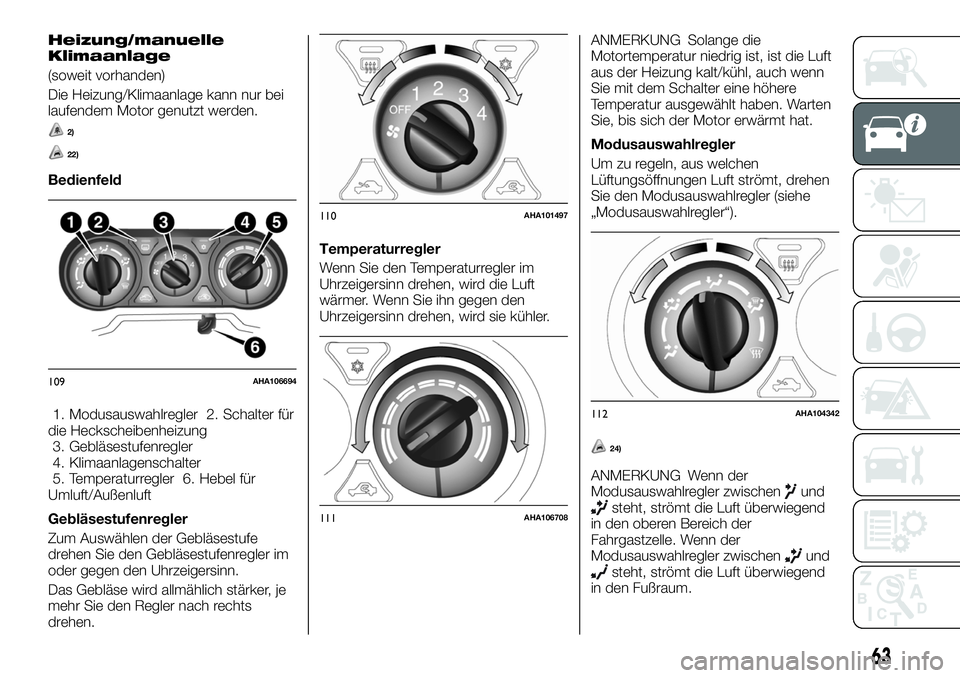

Heizung/manuelle
Klimaanlage
(soweit vorhanden)
Die Heizung/Klimaanlage kann nur bei
laufendem Motor genutzt werden.
2)
22)
Bedienfeld
1. Modusauswahlregler 2. Schalter für
die Heckscheibenheizung
3. Gebläsestufenregler
4. Klimaanlagenschalter
5. Temperaturregler 6. Hebel für
Umluft/Außenluft
Gebläsestufenregler
Zum Auswählen der Gebläsestufe
drehen Sie den Gebläsestufenregler im
oder gegen den Uhrzeigersinn.
Das Gebläse wird allmählich stärker, je
mehr Sie den Regler nach rechts
drehen.Temperaturregler
Wenn Sie den Temperaturregler im
Uhrzeigersinn drehen, wird die Luft
wärmer. Wenn Sie ihn gegen den
Uhrzeigersinn drehen, wird sie kühler.ANMERKUNG Solange die
Motortemperatur niedrig ist, ist die Luft
aus der Heizung kalt/kühl, auch wenn
Sie mit dem Schalter eine höhere
Temperatur ausgewählt haben. Warten
Sie, bis sich der Motor erwärmt hat.
Modusauswahlregler
Um zu regeln, aus welchen
Lüftungsöffnungen Luft strömt, drehen
Sie den Modusauswahlregler (siehe
„Modusauswahlregler“).
24)
ANMERKUNG Wenn der
Modusauswahlregler zwischenundsteht, strömt die Luft überwiegend
in den oberen Bereich der
Fahrgastzelle. Wenn der
Modusauswahlregler zwischen
undsteht, strömt die Luft überwiegend
in den Fußraum.
109AHA106694
110AHA101497
111AHA106708
112AHA104342
63

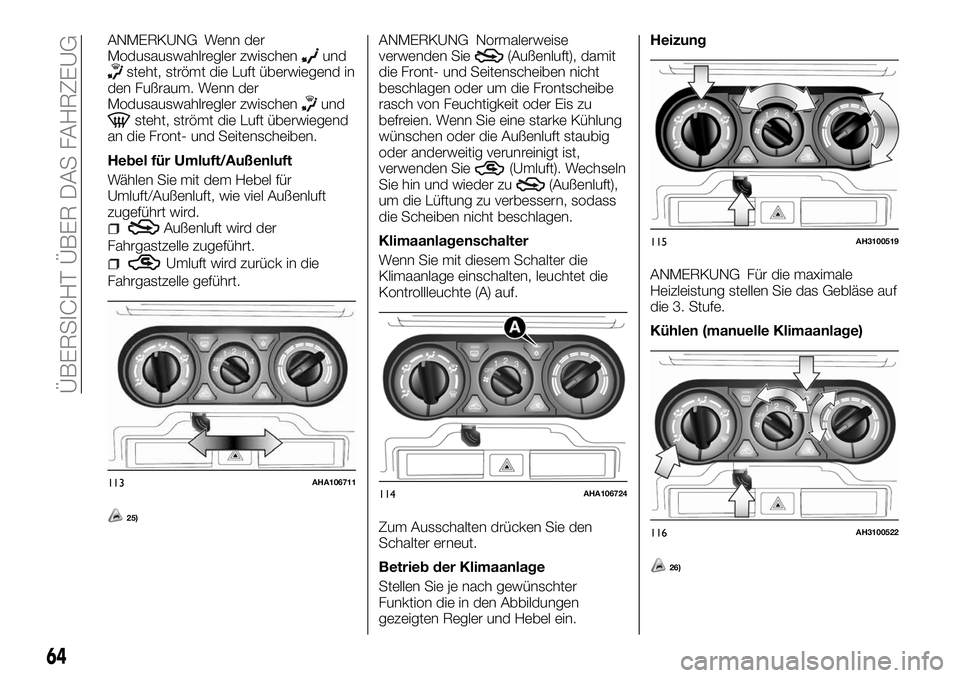

ANMERKUNG Wenn der
Modusauswahlregler zwischenundsteht, strömt die Luft überwiegend in
den Fußraum. Wenn der
Modusauswahlregler zwischen
undsteht, strömt die Luft überwiegend
an die Front- und Seitenscheiben.
Hebel für Umluft/Außenluft
Wählen Sie mit dem Hebel für
Umluft/Außenluft, wie viel Außenluft
zugeführt wird.
Außenluft wird der
Fahrgastzelle zugeführt.
Umluft wird zurück in die
Fahrgastzelle geführt.
25)
ANMERKUNG Normalerweise
verwenden Sie(Außenluft), damit
die Front- und Seitenscheiben nicht
beschlagen oder um die Frontscheibe
rasch von Feuchtigkeit oder Eis zu
befreien. Wenn Sie eine starke Kühlung
wünschen oder die Außenluft staubig
oder anderweitig verunreinigt ist,
verwenden Sie
(Umluft). Wechseln
Sie hin und wieder zu(Außenluft),
um die Lüftung zu verbessern, sodass
die Scheiben nicht beschlagen.
Klimaanlagenschalter
Wenn Sie mit diesem Schalter die
Klimaanlage einschalten, leuchtet die
Kontrollleuchte (A) auf.
Zum Ausschalten drücken Sie den
Schalter erneut.
Betrieb der Klimaanlage
Stellen Sie je nach gewünschter
Funktion die in den Abbildungen
gezeigten Regler und Hebel ein.Heizung
ANMERKUNG Für die maximale
Heizleistung stellen Sie das Gebläse auf
die 3. Stufe.
Kühlen (manuelle Klimaanlage)
26)
113AHA106711114AHA106724
115AH3100519
116AH3100522
64
ÜBERSICHT ÜBER DAS FAHRZEUG

Kombination aus nicht erwärmter
und erwärmter Luft
Entfeuchten der Front- und
Seitenscheiben
67)
Normale EntfeuchtungSchnelle Entfeuchtung
ANMERKUNG Die beste Wirkung
erzielen Sie dabei, wenn Sie den
Luftstrom von den seitlichen
Lüftungsöffnungen auf die
Seitenscheiben richten.
Stellen Sie den Temperaturregler nicht
auf die maximale Kühlposition.
Andernfalls bläst kalte Luft gegen die
Fensterscheiben und diese bleiben
beschlagen.Zufuhr von Außenluft
117AH3100535
118AH3100548GE
119AH3100551GE120AH3100564
65

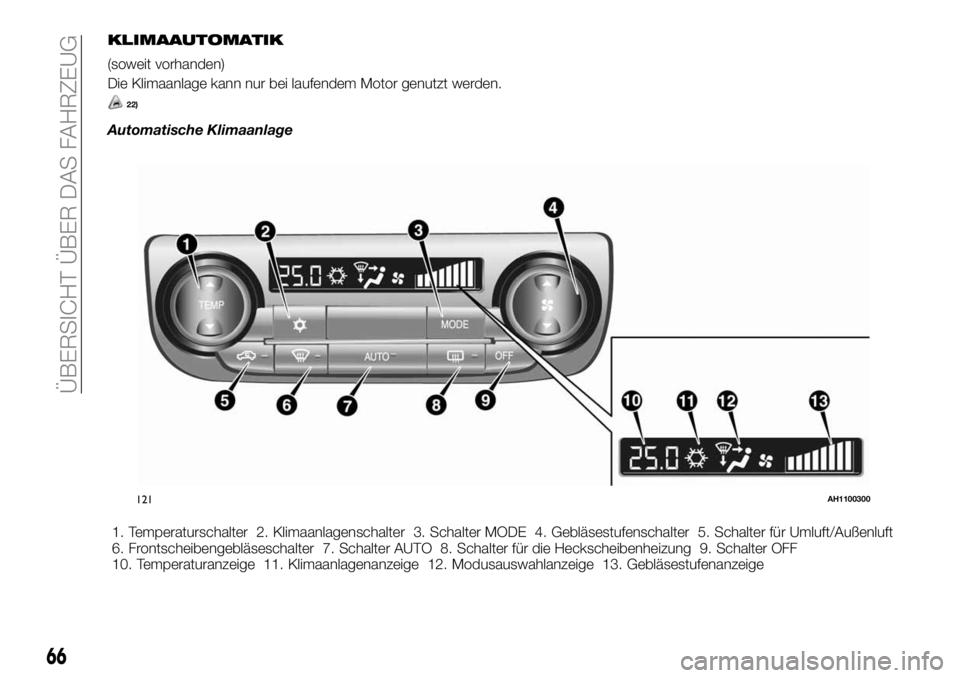

KLIMAAUTOMATIK
(soweit vorhanden)
Die Klimaanlage kann nur bei laufendem Motor genutzt werden.
22)
Automatische Klimaanlage
1. Temperaturschalter 2. Klimaanlagenschalter 3. Schalter MODE 4. Gebläsestufenschalter 5. Schalter für Umluft/Außenluft
6. Frontscheibengebläseschalter 7. Schalter AUTO 8. Schalter für die Heckscheibenheizung 9. Schalter OFF
10. Temperaturanzeige 11. Klimaanlagenanzeige 12. Modusauswahlanzeige 13. Gebläsestufenanzeige
121AH1100300
66
ÜBERSICHT ÜBER DAS FAHRZEUG

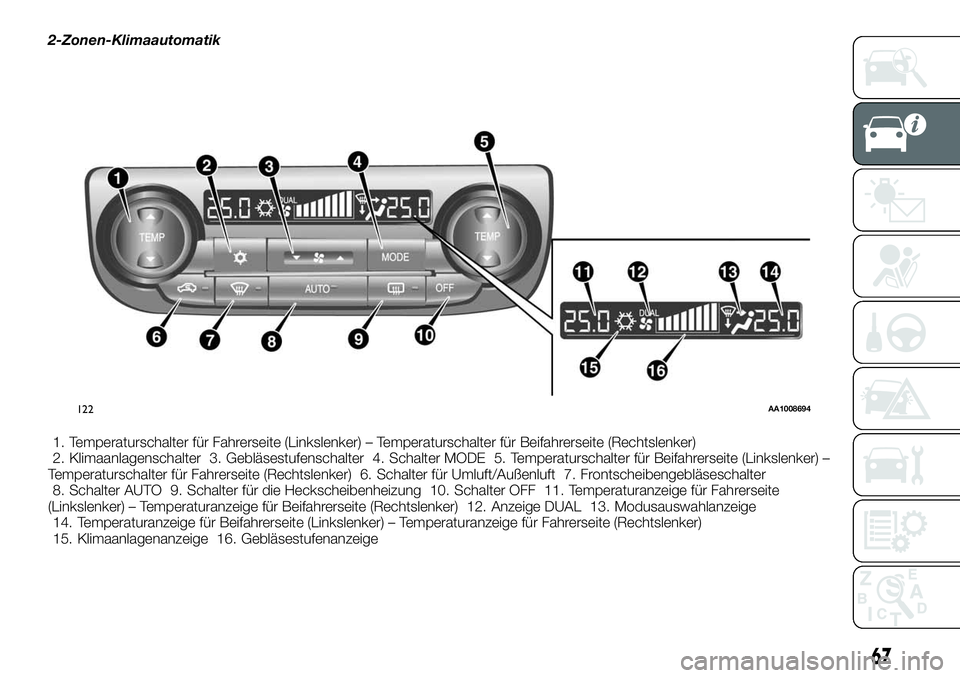

2-Zonen-Klimaautomatik
1. Temperaturschalter für Fahrerseite (Linkslenker) – Temperaturschalter für Beifahrerseite (Rechtslenker)
2. Klimaanlagenschalter 3. Gebläsestufenschalter 4. Schalter MODE 5. Temperaturschalter für Beifahrerseite (Linkslenker) –
Temperaturschalter für Fahrerseite (Rechtslenker) 6. Schalter für Umluft/Außenluft 7. Frontscheibengebläseschalter
8. Schalter AUTO 9. Schalter für die Heckscheibenheizung 10. Schalter OFF 11. Temperaturanzeige für Fahrerseite
(Linkslenker) – Temperaturanzeige für Beifahrerseite (Rechtslenker) 12. Anzeige DUAL 13. Modusauswahlanzeige
14. Temperaturanzeige für Beifahrerseite (Linkslenker) – Temperaturanzeige für Fahrerseite (Rechtslenker)
15. Klimaanlagenanzeige 16. Gebläsestufenanzeige
122AA1008694
67

ANMERKUNG An der abgebildeten
Stelle gibt es einen
Innentemperatursensor (A). Decken Sie
diesen Sensor auf keinen Fall ab.
Andernfalls funktioniert er nicht mehr
ordnungsgemäß.
ANMERKUNG Bei extremer Kälte
reagiert das Display im Bedienfeld der
Klimaanlage möglicherweise träge.
Dabei handelt es sich nicht um eine
Fehlfunktion. Wenn die Temperatur im
Fahrzeug normale Werte erreicht,
funktioniert das Display wieder wie
gewohnt.
Gebläsestufenschalter
Drücken Sie
des
Gebläsestufenschalters, um die
Gebläsestufe zu erhöhen.
Drücken Sie
des
Gebläsestufenschalters, um die
Gebläsestufe zu verringern. Die
ausgewählte Gebläsestufe wird im
Display (A) angezeigt.Bedienfeld der Klimaanlage –
Standardmodus
Bedienfeld der Klimaanlage –
2 Zonen
1 – Erhöhen
2 – VerringernTemperaturschalter
Stellen Sie mit
oderam
Temperaturschalter die gewünschte
Temperatur ein.
Die ausgewählte Temperatur wird im
Display (A) angezeigt.
ANMERKUNG Die Temperatur der
Klimaanlage wird in der gleichen Einheit
angezeigt, die für die Außentemperatur
im Multi-Informationsdisplay eingestellt
ist. Siehe „Ändern der Einheit für die
Temperatur“.
ANMERKUNG Solange die
Motortemperatur niedrig ist, ist die Luft
aus der Heizung kalt/kühl, auch wenn
Sie mit dem Schalter eine höhere
Temperatur ausgewählt haben. Warten
Sie, bis sich der Motor erwärmt hat.
Damit die Front- und Seitenscheiben
nicht beschlagen, wechselt der
Lüftungsmodus zu „
“ und die
Gebläsestufe wird verringert, wenn der
Modus AUTO eingestellt ist.
123AHZ101115
124AH3100463M
125AH3100463B
126AA0112354
68
ÜBERSICHT ÜBER DAS FAHRZEUG

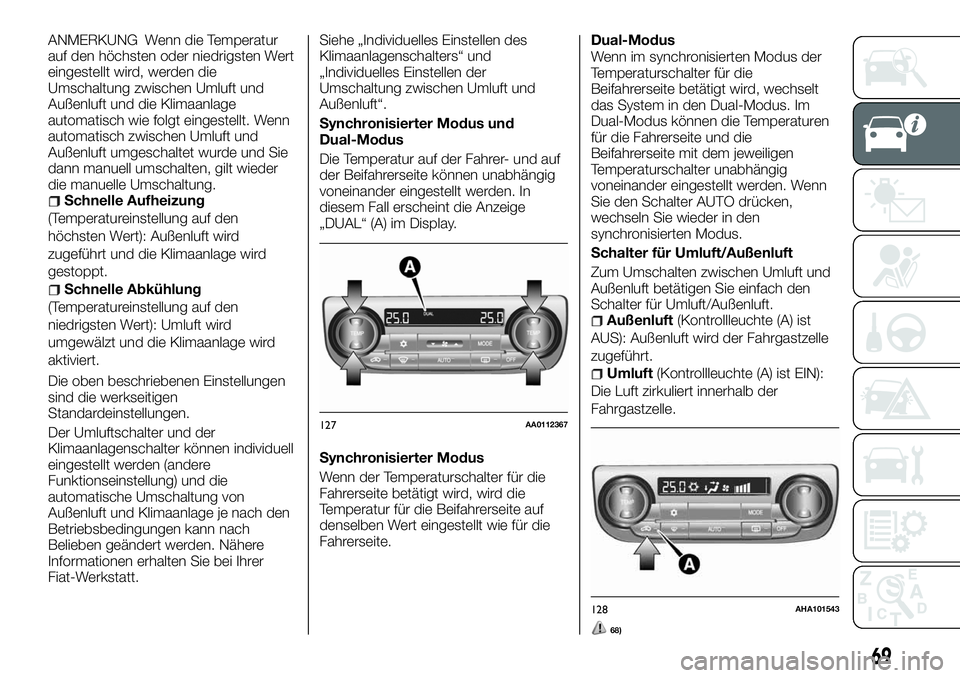

ANMERKUNG Wenn die Temperatur
auf den höchsten oder niedrigsten Wert
eingestellt wird, werden die
Umschaltung zwischen Umluft und
Außenluft und die Klimaanlage
automatisch wie folgt eingestellt. Wenn
automatisch zwischen Umluft und
Außenluft umgeschaltet wurde und Sie
dann manuell umschalten, gilt wieder
die manuelle Umschaltung.
Schnelle Aufheizung
(Temperatureinstellung auf den
höchsten Wert): Außenluft wird
zugeführt und die Klimaanlage wird
gestoppt.
Schnelle Abkühlung
(Temperatureinstellung auf den
niedrigsten Wert): Umluft wird
umgewälzt und die Klimaanlage wird
aktiviert.
Die oben beschriebenen Einstellungen
sind die werkseitigen
Standardeinstellungen.
Der Umluftschalter und der
Klimaanlagenschalter können individuell
eingestellt werden (andere
Funktionseinstellung) und die
automatische Umschaltung von
Außenluft und Klimaanlage je nach den
Betriebsbedingungen kann nach
Belieben geändert werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.Siehe „Individuelles Einstellen des
Klimaanlagenschalters“ und
„Individuelles Einstellen der
Umschaltung zwischen Umluft und
Außenluft“.
Synchronisierter Modus und
Dual-Modus
Die Temperatur auf der Fahrer- und auf
der Beifahrerseite können unabhängig
voneinander eingestellt werden. In
diesem Fall erscheint die Anzeige
„DUAL“ (A) im Display.
Synchronisierter Modus
Wenn der Temperaturschalter für die
Fahrerseite betätigt wird, wird die
Temperatur für die Beifahrerseite auf
denselben Wert eingestellt wie für die
Fahrerseite.Dual-Modus
Wenn im synchronisierten Modus der
Temperaturschalter für die
Beifahrerseite betätigt wird, wechselt
das System in den Dual-Modus. Im
Dual-Modus können die Temperaturen
für die Fahrerseite und die
Beifahrerseite mit dem jeweiligen
Temperaturschalter unabhängig
voneinander eingestellt werden. Wenn
Sie den Schalter AUTO drücken,
wechseln Sie wieder in den
synchronisierten Modus.
Schalter für Umluft/Außenluft
Zum Umschalten zwischen Umluft und
Außenluft betätigen Sie einfach den
Schalter für Umluft/Außenluft.
Außenluft(Kontrollleuchte (A) ist
AUS): Außenluft wird der Fahrgastzelle
zugeführt.
Umluft(Kontrollleuchte (A) ist EIN):
Die Luft zirkuliert innerhalb der
Fahrgastzelle.
127AA0112367
128AHA101543
69
68)

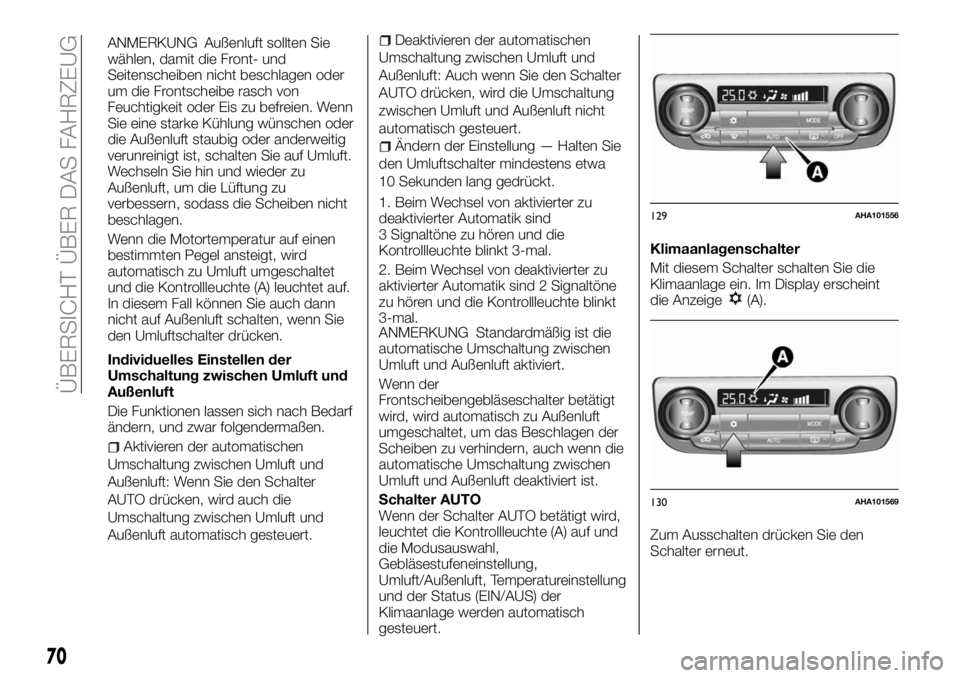

ANMERKUNG Außenluft sollten Sie
wählen, damit die Front- und
Seitenscheiben nicht beschlagen oder
um die Frontscheibe rasch von
Feuchtigkeit oder Eis zu befreien. Wenn
Sie eine starke Kühlung wünschen oder
die Außenluft staubig oder anderweitig
verunreinigt ist, schalten Sie auf Umluft.
Wechseln Sie hin und wieder zu
Außenluft, um die Lüftung zu
verbessern, sodass die Scheiben nicht
beschlagen.
Wenn die Motortemperatur auf einen
bestimmten Pegel ansteigt, wird
automatisch zu Umluft umgeschaltet
und die Kontrollleuchte (A) leuchtet auf.
In diesem Fall können Sie auch dann
nicht auf Außenluft schalten, wenn Sie
den Umluftschalter drücken.
Individuelles Einstellen der
Umschaltung zwischen Umluft und
Außenluft
Die Funktionen lassen sich nach Bedarf
ändern, und zwar folgendermaßen.
Aktivieren der automatischen
Umschaltung zwischen Umluft und
Außenluft: Wenn Sie den Schalter
AUTO drücken, wird auch die
Umschaltung zwischen Umluft und
Außenluft automatisch gesteuert.
Deaktivieren der automatischen
Umschaltung zwischen Umluft und
Außenluft: Auch wenn Sie den Schalter
AUTO drücken, wird die Umschaltung
zwischen Umluft und Außenluft nicht
automatisch gesteuert.
Ändern der Einstellung — Halten Sie
den Umluftschalter mindestens etwa
10 Sekunden lang gedrückt.
1. Beim Wechsel von aktivierter zu
deaktivierter Automatik sind
3 Signaltöne zu hören und die
Kontrollleuchte blinkt 3-mal.
2. Beim Wechsel von deaktivierter zu
aktivierter Automatik sind 2 Signaltöne
zu hören und die Kontrollleuchte blinkt
3-mal.
ANMERKUNG Standardmäßig ist die
automatische Umschaltung zwischen
Umluft und Außenluft aktiviert.
Wenn der
Frontscheibengebläseschalter betätigt
wird, wird automatisch zu Außenluft
umgeschaltet, um das Beschlagen der
Scheiben zu verhindern, auch wenn die
automatische Umschaltung zwischen
Umluft und Außenluft deaktiviert ist.
Schalter AUTO
Wenn der Schalter AUTO betätigt wird,
leuchtet die Kontrollleuchte (A) auf und
die Modusauswahl,
Gebläsestufeneinstellung,
Umluft/Außenluft, Temperatureinstellung
und der Status (EIN/AUS) der
Klimaanlage werden automatisch
gesteuert.Klimaanlagenschalter
Mit diesem Schalter schalten Sie die
Klimaanlage ein. Im Display erscheint
die Anzeige
(A).
Zum Ausschalten drücken Sie den
Schalter erneut.
129AHA101556
130AHA101569
70
ÜBERSICHT ÜBER DAS FAHRZEUG
