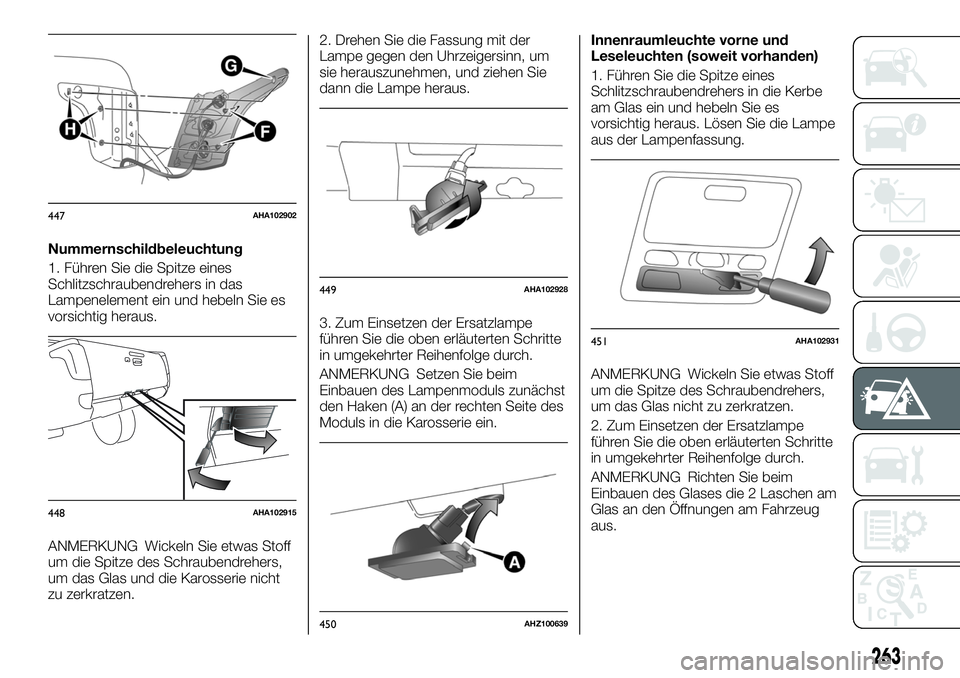

Nummernschildbeleuchtung
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in das
Lampenelement ein und hebeln Sie es
vorsichtig heraus.
ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas und die Karosserie nicht
zu zerkratzen.2. Drehen Sie die Fassung mit der
Lampe gegen den Uhrzeigersinn, um
sie herauszunehmen, und ziehen Sie
dann die Lampe heraus.
3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
ANMERKUNG Setzen Sie beim
Einbauen des Lampenmoduls zunächst
den Haken (A) an der rechten Seite des
Moduls in die Karosserie ein.Innenraumleuchte vorne und
Leseleuchten (soweit vorhanden)
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in die Kerbe
am Glas ein und hebeln Sie es
vorsichtig heraus. Lösen Sie die Lampe
aus der Lampenfassung.
ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas nicht zu zerkratzen.
2. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
ANMERKUNG Richten Sie beim
Einbauen des Glases die 2 Laschen am
Glas an den Öffnungen am Fahrzeug
aus.
447AHA102902
448AHA102915
449AHA102928
450AHZ100639
451AHA102931
263

Innenraumleuchte hinten – Typ 1
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in die Kerbe
am Glas ein und hebeln Sie es
vorsichtig heraus. Lösen Sie die Lampe
aus der Lampenfassung.ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas nicht zu zerkratzen.
2. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
ANMERKUNG Richten Sie beim
Einbauen des Glases die 2 Laschen am
Glas an den Öffnungen am Fahrzeug
aus.
ANMERKUNG Setzen Sie beim
Einbauen des Glases zuerst die beiden
Laschen an der einen Seite des Glases
in die Öffnungen am Fahrzeug ein und
dann die beiden Laschen an der
anderen Seite des Glases.Innenraumleuchte hinten – Typ 2
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in die Kerbe
am Glas ein und hebeln Sie es
vorsichtig heraus. Lösen Sie die Lampe
aus der Lampenfassung.
ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas nicht zu zerkratzen.
452AHA102944
453AHA102957
454AHA102960
455AHZ101043
456AHA104645
264
IM NOTFALL

2. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
ANMERKUNG Setzen Sie beim
Einbauen des Glases zuerst die beiden
Laschen an der einen Seite des Glases
in die Öffnungen am Fahrzeug ein und
dann die beiden Laschen an der
anderen Seite des Glases.
Handschuhfachbeleuchtung
Lassen Sie die
Handschuhfachbeleuchtung von einer
Fiat-Werkstatt austauschen.
ZUR BEACHTUNG
350)Vor dem Austausch der Lampe
warten, bis die Abgasleitung abgekühlt ist:
VERBRÜHUNGSGEFAHR!351)Ersetzen Sie die Lampe nur, wenn der
Motor ausgeschaltet ist und sich das
Fahrzeug in einer sicheren Position
befindet, die keine Gefahr für den Verkehr
darstellt und einen sicheren Austausch
ermöglicht. Um Verbrennungen zu
vermeiden immer sicherstellen, dass der
Motor abgekühlt ist.
352)Halogenlampen enthalten Druckgas:
Wenn sie aufbrechen, können sie
explodieren.
353)Die Lampen sind direkt nach dem
Ausschalten extrem heiß. Warten Sie, bis
die auszutauschende Lampe abgekühlt ist,
bevor Sie sie anfassen. Andernfalls könnten
Sie sich verbrennen.
354)Gehen Sie sorgsam mit
Halogenlampen um. Das Gas in
Halogenlampen steht unter hohem Druck.
Wenn Sie eine solche Lampe fallen lassen,
dagegen stoßen oder darüber kratzen,
kann sie zerspringen.
355)Fassen Sie eine Halogenlampe nie mit
bloßen Händen, schmutzigen
Handschuhen usw. an. Das Fett von den
Fingern könnte dazu führen, dass die
Glühlampe birst, sobald die Scheinwerfer
das nächste Mal eingeschaltet werden
Abb. 0 Abb. 423. Wenn das Lampenglas
verschmutzt ist, müssen Sie es mit Alkohol,
Farbverdünner usw. reinigen und sorgfältig
trocknen lassen, bevor Sie die Lampe
einbauen.
356)Die Lampen von Xenon-Scheinwerfern
dürfen nur vom Fachmann ausgetauscht
werden. Aufgrund der von Stromkreis,
Lampen und Elektroden erzeugten
Hochspannung besteht die Gefahr eines
Stromschlags.357)Nicht sachgemäß oder ohne
Berücksichtigung der technischen
Spezifikationen des Systems durchgeführte
Modifikationen oder Reparaturen an der
Elektrik können zu Fehlfunktionen führen
und es besteht Feuergefahr.
358)Lampen nur austauschen, wenn der
Motor ausgeschaltet ist. Um
Verbrennungen zu vermeiden immer
sicherstellen, dass der Motor abgekühlt ist.
359)Montieren Sie keine handelsüblichen
LEDs. Handelsübliche LEDs könnten die
Funktionsfähigkeit von Scheinwerfern und
anderen Fahrzeugteilen beeinträchtigen.
360)Achten Sie beim Austauschen einer
Lampe darauf, dass die neue Lampe dem
Typ, der Wattzahl und Farbe entspricht.
Wenn Sie eine andere Lampe einbauen,
könnte diese Lampe eine Fehlfunktion
haben oder sich nicht einschalten bzw. ein
Feuer im Fahrzeug verursachen.
361)Gehen Sie in eine autorisierte
Fiat-Werkstatt, wenn der
Hochdruckentladungsscheinwerfer zu
reparieren oder die Lampe auszutauschen
ist. Im Hochdruckentladungsscheinwerfer
und in den Elektroden werden hohe
Spannungen erzeugt, die einen schweren
Schock verursachen können, wenn die
Lampe und der Stecker entfernt oder
getrennt werden.
457AHZ101043
265

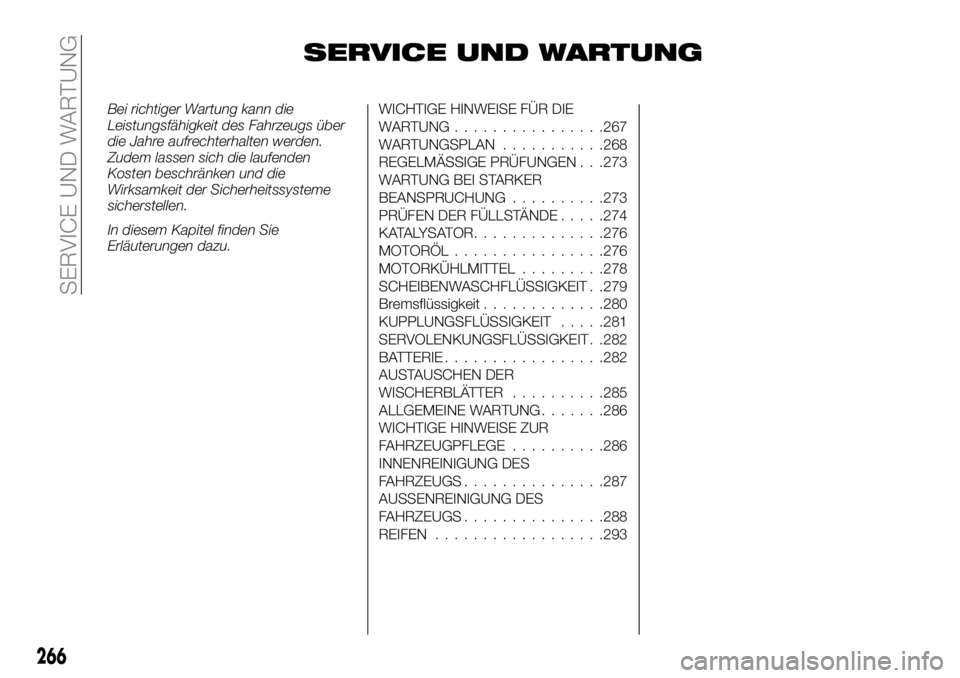

SERVICE UND WARTUNG
Bei richtiger Wartung kann die
Leistungsfähigkeit des Fahrzeugs über
die Jahre aufrechterhalten werden.
Zudem lassen sich die laufenden
Kosten beschränken und die
Wirksamkeit der Sicherheitssysteme
sicherstellen.
In diesem Kapitel finden Sie
Erläuterungen dazu.WICHTIGE HINWEISE FÜR DIE
WARTUNG................267
WARTUNGSPLAN...........268
REGELMÄSSIGE PRÜFUNGEN . . .273
WARTUNG BEI STARKER
BEANSPRUCHUNG..........273
PRÜFEN DER FÜLLSTÄNDE.....274
KATALYSATOR..............276
MOTORÖL................276
MOTORKÜHLMITTEL.........278
SCHEIBENWASCHFLÜSSIGKEIT . .279
Bremsflüssigkeit.............280
KUPPLUNGSFLÜSSIGKEIT.....281
SERVOLENKUNGSFLÜSSIGKEIT . .282
BATTERIE.................282
AUSTAUSCHEN DER
WISCHERBLÄTTER..........285
ALLGEMEINE WARTUNG.......286
WICHTIGE HINWEISE ZUR
FAHRZEUGPFLEGE..........286
INNENREINIGUNG DES
FAHRZEUGS...............287
AUSSENREINIGUNG DES
FAHRZEUGS...............288
REIFEN..................293
266
SERVICE UND WARTUNG

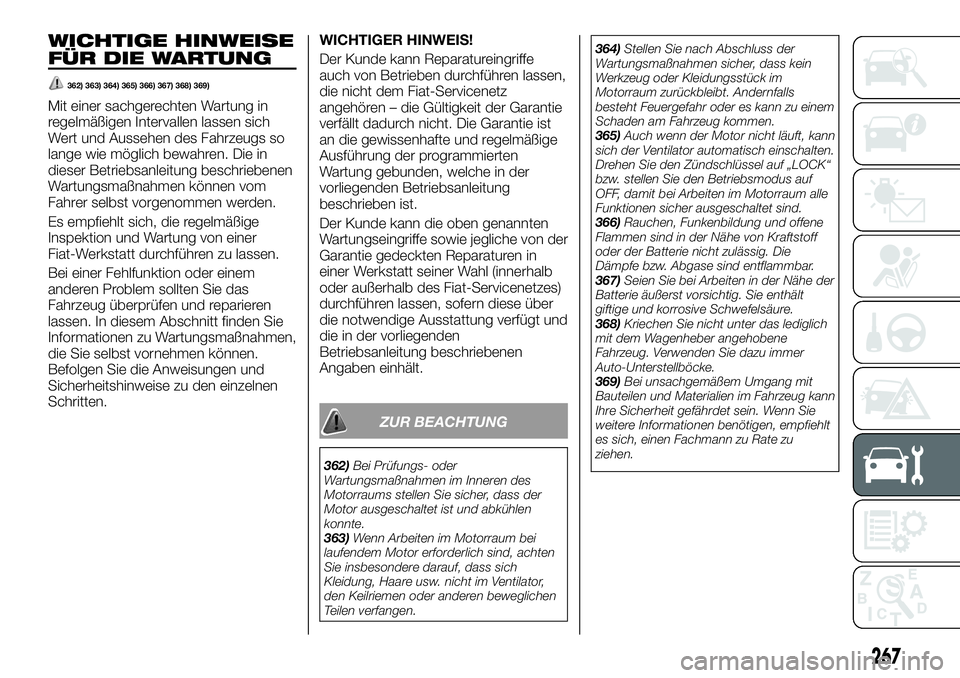

WICHTIGE HINWEISE
FÜR DIE WARTUNG
362) 363) 364) 365) 366) 367) 368) 369)
Mit einer sachgerechten Wartung in
regelmäßigen Intervallen lassen sich
Wert und Aussehen des Fahrzeugs so
lange wie möglich bewahren. Die in
dieser Betriebsanleitung beschriebenen
Wartungsmaßnahmen können vom
Fahrer selbst vorgenommen werden.
Es empfiehlt sich, die regelmäßige
Inspektion und Wartung von einer
Fiat-Werkstatt durchführen zu lassen.
Bei einer Fehlfunktion oder einem
anderen Problem sollten Sie das
Fahrzeug überprüfen und reparieren
lassen. In diesem Abschnitt finden Sie
Informationen zu Wartungsmaßnahmen,
die Sie selbst vornehmen können.
Befolgen Sie die Anweisungen und
Sicherheitshinweise zu den einzelnen
Schritten.WICHTIGER HINWEIS!
Der Kunde kann Reparatureingriffe
auch von Betrieben durchführen lassen,
die nicht dem Fiat-Servicenetz
angehören – die Gültigkeit der Garantie
verfällt dadurch nicht. Die Garantie ist
an die gewissenhafte und regelmäßige
Ausführung der programmierten
Wartung gebunden, welche in der
vorliegenden Betriebsanleitung
beschrieben ist.
Der Kunde kann die oben genannten
Wartungseingriffe sowie jegliche von der
Garantie gedeckten Reparaturen in
einer Werkstatt seiner Wahl (innerhalb
oder außerhalb des Fiat-Servicenetzes)
durchführen lassen, sofern diese über
die notwendige Ausstattung verfügt und
die in der vorliegenden
Betriebsanleitung beschriebenen
Angaben einhält.
ZUR BEACHTUNG
362)Bei Prüfungs- oder
Wartungsmaßnahmen im Inneren des
Motorraums stellen Sie sicher, dass der
Motor ausgeschaltet ist und abkühlen
konnte.
363)Wenn Arbeiten im Motorraum bei
laufendem Motor erforderlich sind, achten
Sie insbesondere darauf, dass sich
Kleidung, Haare usw. nicht im Ventilator,
den Keilriemen oder anderen beweglichen
Teilen verfangen.364)Stellen Sie nach Abschluss der
Wartungsmaßnahmen sicher, dass kein
Werkzeug oder Kleidungsstück im
Motorraum zurückbleibt. Andernfalls
besteht Feuergefahr oder es kann zu einem
Schaden am Fahrzeug kommen.
365)Auch wenn der Motor nicht läuft, kann
sich der Ventilator automatisch einschalten.
Drehen Sie den Zündschlüssel auf „LOCK“
bzw. stellen Sie den Betriebsmodus auf
OFF, damit bei Arbeiten im Motorraum alle
Funktionen sicher ausgeschaltet sind.
366)Rauchen, Funkenbildung und offene
Flammen sind in der Nähe von Kraftstoff
oder der Batterie nicht zulässig. Die
Dämpfe bzw. Abgase sind entflammbar.
367)Seien Sie bei Arbeiten in der Nähe der
Batterie äußerst vorsichtig. Sie enthält
giftige und korrosive Schwefelsäure.
368)Kriechen Sie nicht unter das lediglich
mit dem Wagenheber angehobene
Fahrzeug. Verwenden Sie dazu immer
Auto-Unterstellböcke.
369)Bei unsachgemäßem Umgang mit
Bauteilen und Materialien im Fahrzeug kann
Ihre Sicherheit gefährdet sein. Wenn Sie
weitere Informationen benötigen, empfiehlt
es sich, einen Fachmann zu Rate zu
ziehen.
267

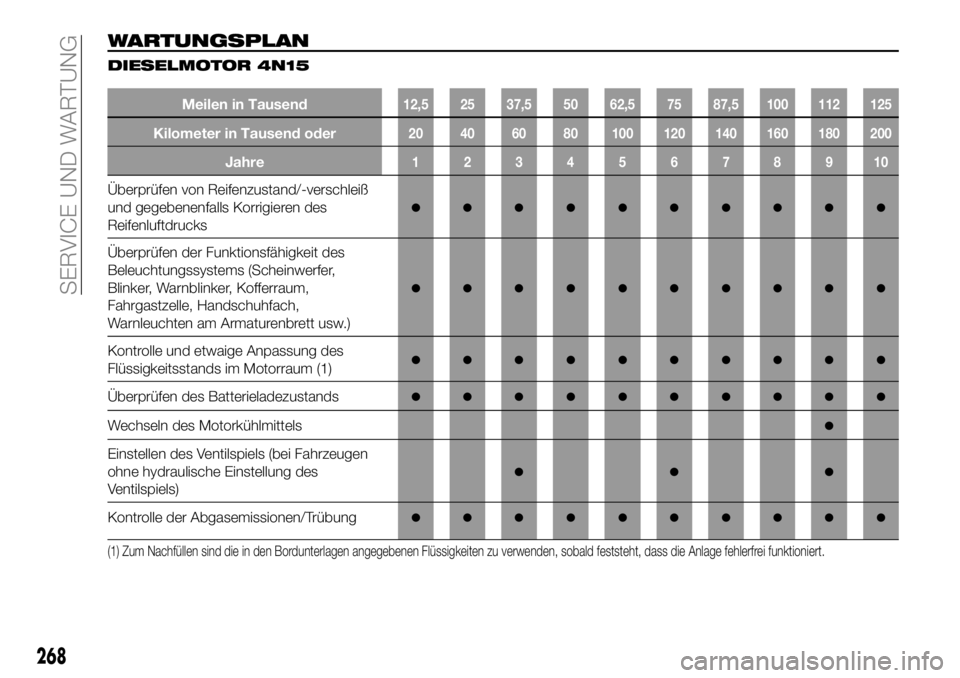

WARTUNGSPLAN
DIESELMOTOR 4N15
Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Überprüfen von Reifenzustand/-verschleiß
und gegebenenfalls Korrigieren des
Reifenluftdrucks
●●●●●●●●●●
Überprüfen der Funktionsfähigkeit des
Beleuchtungssystems (Scheinwerfer,
Blinker, Warnblinker, Kofferraum,
Fahrgastzelle, Handschuhfach,
Warnleuchten am Armaturenbrett usw.)
●●●●●●●●●●
Kontrolle und etwaige Anpassung des
Flüssigkeitsstands im Motorraum (1)●●●●●●●●●●
Überprüfen des Batterieladezustands●●●●●●●●●●
Wechseln des Motorkühlmittels●
Einstellen des Ventilspiels (bei Fahrzeugen
ohne hydraulische Einstellung des
Ventilspiels)
●●●
Kontrolle der Abgasemissionen/Trübung●●●●●●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden, sobald feststeht, dass die Anlage fehlerfrei funktioniert.
268
SERVICE UND WARTUNG

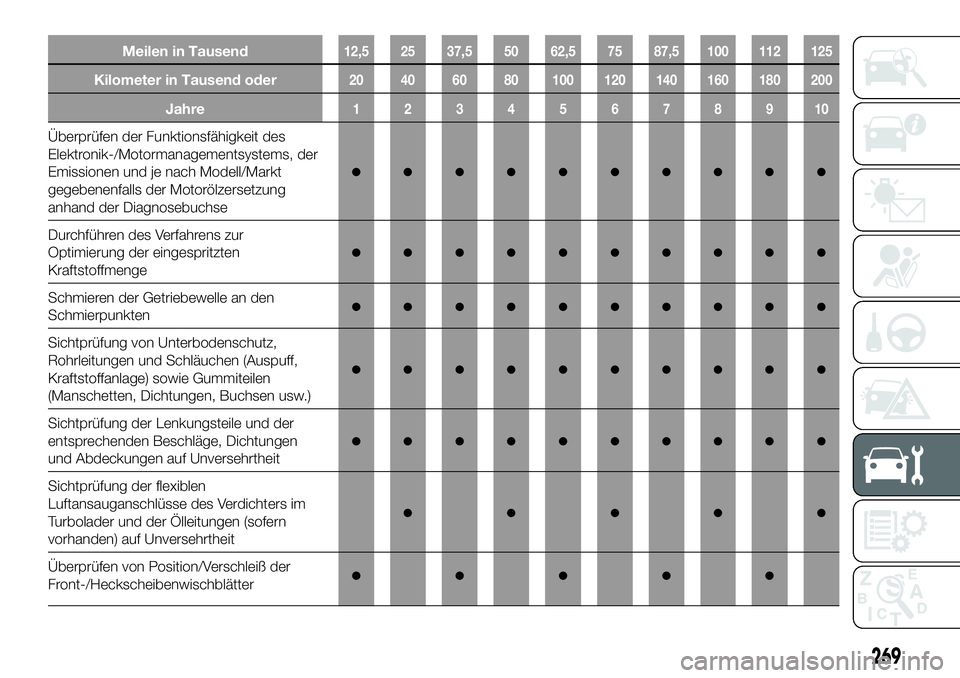

Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Überprüfen der Funktionsfähigkeit des
Elektronik-/Motormanagementsystems, der
Emissionen und je nach Modell/Markt
gegebenenfalls der Motorölzersetzung
anhand der Diagnosebuchse
●●●●●●●●●●
Durchführen des Verfahrens zur
Optimierung der eingespritzten
Kraftstoffmenge
●●●●●●●●●●
Schmieren der Getriebewelle an den
Schmierpunkten●●●●●●●●●●
Sichtprüfung von Unterbodenschutz,
Rohrleitungen und Schläuchen (Auspuff,
Kraftstoffanlage) sowie Gummiteilen
(Manschetten, Dichtungen, Buchsen usw.)
●●●●●●●●●●
Sichtprüfung der Lenkungsteile und der
entsprechenden Beschläge, Dichtungen
und Abdeckungen auf Unversehrtheit
●●●●●●●●●●
Sichtprüfung der flexiblen
Luftansauganschlüsse des Verdichters im
Turbolader und der Ölleitungen (sofern
vorhanden) auf Unversehrtheit
●●●●●
Überprüfen von Position/Verschleiß der
Front-/Heckscheibenwischblätter●●●●●
269

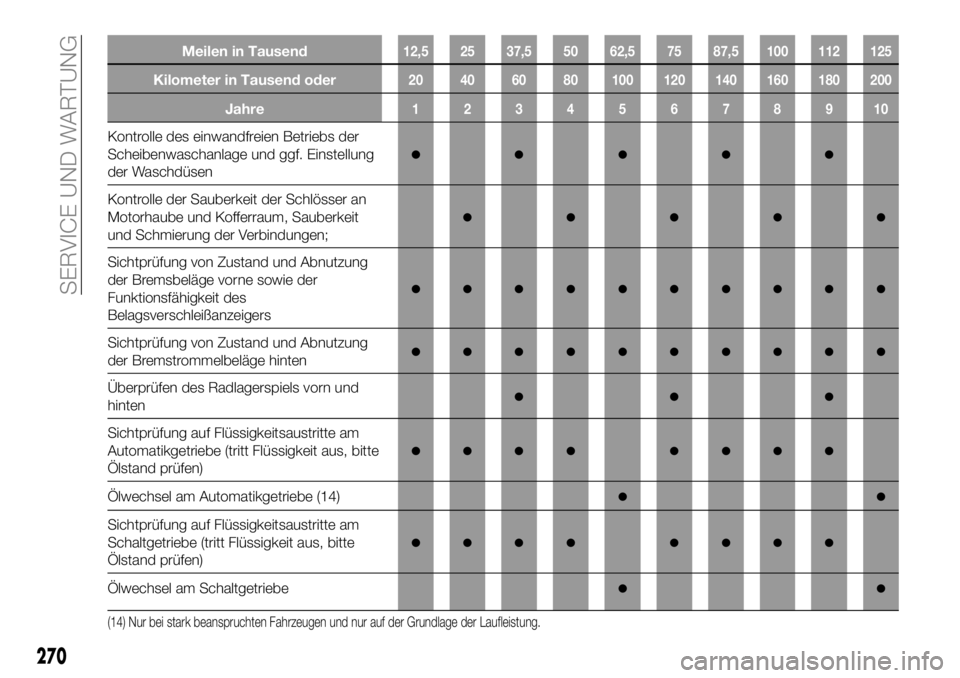

Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung
der Waschdüsen
●●●●●
Kontrolle der Sauberkeit der Schlösser an
Motorhaube und Kofferraum, Sauberkeit
und Schmierung der Verbindungen;
●●●●●
Sichtprüfung von Zustand und Abnutzung
der Bremsbeläge vorne sowie der
Funktionsfähigkeit des
Belagsverschleißanzeigers
●●●●●●●●●●
Sichtprüfung von Zustand und Abnutzung
der Bremstrommelbeläge hinten●●●●●●●●●●
Überprüfen des Radlagerspiels vorn und
hinten●●●
Sichtprüfung auf Flüssigkeitsaustritte am
Automatikgetriebe (tritt Flüssigkeit aus, bitte
Ölstand prüfen)
●●●● ●●●●
Ölwechsel am Automatikgetriebe (14)●●
Sichtprüfung auf Flüssigkeitsaustritte am
Schaltgetriebe (tritt Flüssigkeit aus, bitte
Ölstand prüfen)
●●●● ●●●●
Ölwechsel am Schaltgetriebe●●
(14) Nur bei stark beanspruchten Fahrzeugen und nur auf der Grundlage der Laufleistung.
270
SERVICE UND WARTUNG
