Individuelles Einstellen des
Klimaanlagenschalters
Die Funktionen lassen sich nach Bedarf
ändern, und zwar folgendermaßen.
Aktivieren der Klimaautomatik —
Wenn der Schalter AUTO betätigt oder
der Temperaturschalter auf die
Minimaltemperatur eingestellt wird, wird
der Klimaanlagenschalter automatisch
gesteuert.
Deaktivieren der Klimaautomatik —
Der Klimaanlagenschalter wird nicht
automatisch gesteuert, sondern muss
von Hand betätigt werden.
Ändern der Einstellung — Halten Sie
den Klimaanlagenschalter mindestens
etwa 10 Sekunden lang gedrückt.
1. Wenn Sie von aktivierter zu
deaktivierter Automatik wechseln, sind
3 Signaltöne zu hören und die Anzeige
blinkt 3-mal.
2. Wenn Sie von deaktivierter zu
aktivierter Automatik wechseln, sind
2 Signaltöne zu hören und die Anzeige
blinkt 3-mal.
ANMERKUNG Standardmäßig ist die
Klimaautomatik aktiviert.
ANMERKUNG Beim Betätigen des
Frontscheibengebläseschalters wird die
Klimaanlage eingeschaltet, um das
Beschlagen der Scheiben zu
verhindern, auch wenn die
Klimaautomatik deaktiviert ist.Schalter OFF
Damit schalten Sie die Klimaanlage aus.
Schalter MODE
Mit jedem Druck auf den Schalter
MODE wechselt der Modus in folgender
Reihenfolge:
>>>>.
Der ausgewählte Modus (A) wird im
Display angezeigt (siehe
„Modusauswahl“).Frontscheibengebläseschalter
Wenn dieser Schalter betätigt wird,
wechselt der Modus zu
. Die
Kontrollleuchte (A) leuchtet auf. Der
ausgewählte Modus (B) wird im Display
angezeigt (siehe „Modusauswahl“).
ANMERKUNG Beim Betätigen des
Frontscheibengebläseschalters wird
automatisch die Klimaanlage
eingeschaltet und Außenluft statt Umluft
wird ausgewählt. Diese automatische
Umschaltung verhindert, dass die
Scheiben beschlagen, auch wenn die
Klimaautomatik oder die automatische
Umschaltung zwischen Umluft und
Außenluft deaktiviert ist (siehe
„Individuelles Einstellen des
Klimaanlagenschalters“ und
„Individuelles Einstellen der
Umschaltung zwischen Umluft und
Außenluft“).
131AHA101572
132AHA101585
133AHA101598
71

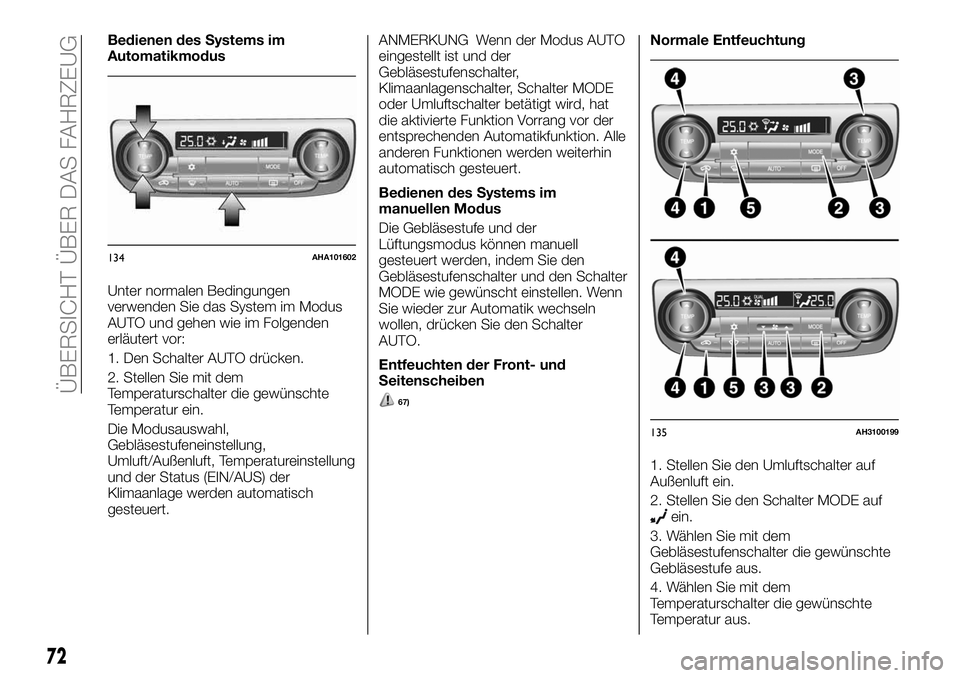

Bedienen des Systems im
Automatikmodus
Unter normalen Bedingungen
verwenden Sie das System im Modus
AUTO und gehen wie im Folgenden
erläutert vor:
1. Den Schalter AUTO drücken.
2. Stellen Sie mit dem
Temperaturschalter die gewünschte
Temperatur ein.
Die Modusauswahl,
Gebläsestufeneinstellung,
Umluft/Außenluft, Temperatureinstellung
und der Status (EIN/AUS) der
Klimaanlage werden automatisch
gesteuert.ANMERKUNG Wenn der Modus AUTO
eingestellt ist und der
Gebläsestufenschalter,
Klimaanlagenschalter, Schalter MODE
oder Umluftschalter betätigt wird, hat
die aktivierte Funktion Vorrang vor der
entsprechenden Automatikfunktion. Alle
anderen Funktionen werden weiterhin
automatisch gesteuert.
Bedienen des Systems im
manuellen Modus
Die Gebläsestufe und der
Lüftungsmodus können manuell
gesteuert werden, indem Sie den
Gebläsestufenschalter und den Schalter
MODE wie gewünscht einstellen. Wenn
Sie wieder zur Automatik wechseln
wollen, drücken Sie den Schalter
AUTO.
Entfeuchten der Front- und
Seitenscheiben
67)
Normale Entfeuchtung
1. Stellen Sie den Umluftschalter auf
Außenluft ein.
2. Stellen Sie den Schalter MODE auf
ein.
3. Wählen Sie mit dem
Gebläsestufenschalter die gewünschte
Gebläsestufe aus.
4. Wählen Sie mit dem
Temperaturschalter die gewünschte
Temperatur aus.
134AHA101602
135AH3100199
72
ÜBERSICHT ÜBER DAS FAHRZEUG

5. Drücken Sie den
Klimaanlagenschalter.
Schnelle Entfeuchtung
1. Drücken Sie den
Frontscheibengebläseschalter
.
2. Stellen Sie das Gebläse auf die
höchste Stufe.
3. Stellen Sie die höchste Temperatur
ein.
ANMERKUNG Die beste Wirkung
erzielen Sie dabei, wenn Sie denLuftstrom von den seitlichen
Lüftungsöffnungen auf die
Seitenscheiben richten.
Stellen Sie die Temperatur nicht auf die
maximale Kühlposition. Andernfalls
bläst kalte Luft gegen die
Fensterscheiben und diese bleiben
beschlagen.
Wenn bei Fahrzeugen mit Start&Stop
System der
Frontscheibengebläseschalter betätigt
wird, wird das Start&Stop System nicht
aktiviert und der Motor schaltet sich
nicht automatisch aus, auch wenn das
Fahrzeug angehalten wird. Damit soll
sichergestellt werden, dass die gute
Sicht erhalten bleibt.
WICHTIGE TIPPS ZUR
KLIMATISIERUNG
Parken Sie das Fahrzeug im
Schatten. Wenn Sie das Fahrzeug bei
Hitze in der Sonne parken, heizt sich
der Innenraum extrem auf und es
dauert länger, den Innenraum zu
kühlen. Wenn es sich nicht vermeiden
lässt, in der Sonne zu parken, öffnen
Sie in den ersten Minuten der
Klimatisierung die Fenster, damit die
heiße Luft rasch entweichen kann.
Schließen Sie bei laufender
Klimaanlage die Fenster. Wenn
Außenluft durch offene Fenster
hereingelangt, verringert sich die
Kühleffizienz.
Eine zu starke Kühlung ist schädlich
für die Gesundheit. Die Innentemperatur
sollte nur 5 bis 6 °C unter der
Außentemperatur liegen.
Achten Sie beim Betrieb der
Klimaanlage darauf, dass der
Lufteinlass vor der Frontscheibe frei von
Hindernissen wie Blättern oder Schnee
ist. Wenn sich Blätter im Lufteinlass
angesammelt haben, ist der Luftstrom
schwächer und der Wasserablauf kann
verstopfen.
Empfehlungen zu Kältemitteln für
die Klimaanlage
Wenn die Wirkung der Klimaanlage
nachlässt, kann ein Kältemittelverlust
vorliegen. Es empfiehlt sich, die Anlage
überprüfen zu lassen.
Für die Klimaanlage im Fahrzeug ist das
Kältemittel HFC-134a (R134a)
erforderlich.
Andere Kälte- oder Schmiermittel
verursachen schwere Schäden, die den
Austausch der gesamten Klimaanlage
des Fahrzeugs erforderlich machen. Der
Austritt von Kältemittel in die
Atmosphäre sollte verhindert werden.
Es empfiehlt sich, das Kältemittel zur
Weiterverwendung dem Recycling
zuzuführen.
Bei längerem Nichtgebrauch
Die Klimaanlage sollte auch bei kaltem
Wetter jede Woche mindestens fünf
Minuten lang in Betrieb genommen
136AH3100203
73

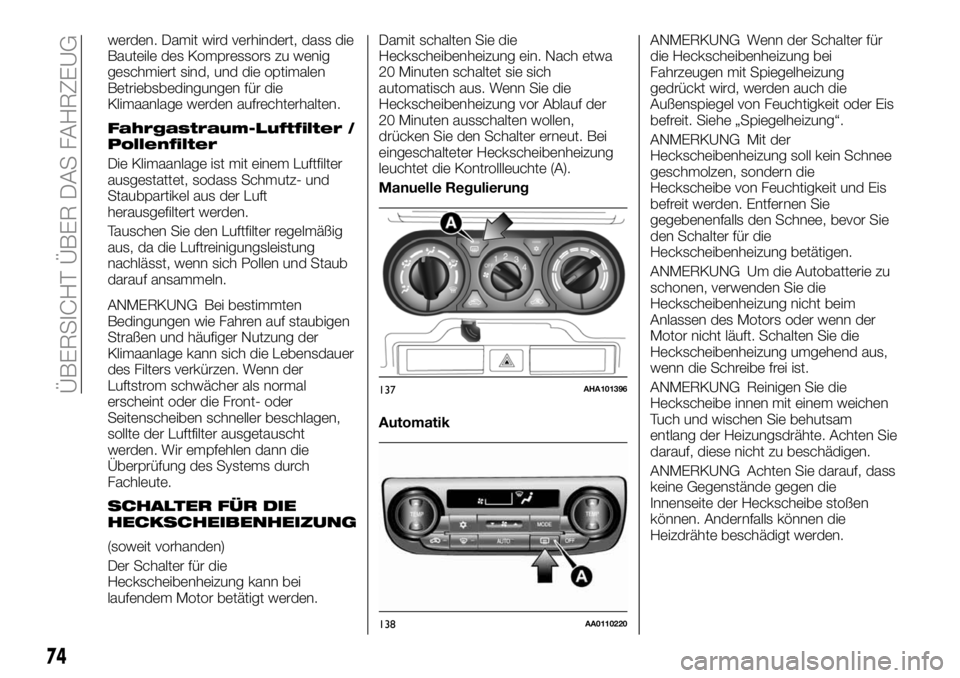

werden. Damit wird verhindert, dass die
Bauteile des Kompressors zu wenig
geschmiert sind, und die optimalen
Betriebsbedingungen für die
Klimaanlage werden aufrechterhalten.
Fahrgastraum-Luftfilter /
Pollenfilter
Die Klimaanlage ist mit einem Luftfilter
ausgestattet, sodass Schmutz- und
Staubpartikel aus der Luft
herausgefiltert werden.
Tauschen Sie den Luftfilter regelmäßig
aus, da die Luftreinigungsleistung
nachlässt, wenn sich Pollen und Staub
darauf ansammeln.
ANMERKUNG Bei bestimmten
Bedingungen wie Fahren auf staubigen
Straßen und häufiger Nutzung der
Klimaanlage kann sich die Lebensdauer
des Filters verkürzen. Wenn der
Luftstrom schwächer als normal
erscheint oder die Front- oder
Seitenscheiben schneller beschlagen,
sollte der Luftfilter ausgetauscht
werden. Wir empfehlen dann die
Überprüfung des Systems durch
Fachleute.
SCHALTER FÜR DIE
HECKSCHEIBENHEIZUNG
(soweit vorhanden)
Der Schalter für die
Heckscheibenheizung kann bei
laufendem Motor betätigt werden.Damit schalten Sie die
Heckscheibenheizung ein. Nach etwa
20 Minuten schaltet sie sich
automatisch aus. Wenn Sie die
Heckscheibenheizung vor Ablauf der
20 Minuten ausschalten wollen,
drücken Sie den Schalter erneut. Bei
eingeschalteter Heckscheibenheizung
leuchtet die Kontrollleuchte (A).
Manuelle Regulierung
AutomatikANMERKUNG Wenn der Schalter für
die Heckscheibenheizung bei
Fahrzeugen mit Spiegelheizung
gedrückt wird, werden auch die
Außenspiegel von Feuchtigkeit oder Eis
befreit. Siehe „Spiegelheizung“.
ANMERKUNG Mit der
Heckscheibenheizung soll kein Schnee
geschmolzen, sondern die
Heckscheibe von Feuchtigkeit und Eis
befreit werden. Entfernen Sie
gegebenenfalls den Schnee, bevor Sie
den Schalter für die
Heckscheibenheizung betätigen.
ANMERKUNG Um die Autobatterie zu
schonen, verwenden Sie die
Heckscheibenheizung nicht beim
Anlassen des Motors oder wenn der
Motor nicht läuft. Schalten Sie die
Heckscheibenheizung umgehend aus,
wenn die Schreibe frei ist.
ANMERKUNG Reinigen Sie die
Heckscheibe innen mit einem weichen
Tuch und wischen Sie behutsam
entlang der Heizungsdrähte. Achten Sie
darauf, diese nicht zu beschädigen.
ANMERKUNG Achten Sie darauf, dass
keine Gegenstände gegen die
Innenseite der Heckscheibe stoßen
können. Andernfalls können die
Heizdrähte beschädigt werden.
137AHA101396
138AA0110220
74
ÜBERSICHT ÜBER DAS FAHRZEUG

Einstellen der automatischen
Heckscheibenheizung (bei
Fahrzeugen mit Schalter für die
Heckscheibenheizung -
Automatiktyp)
Die Funktion lässt sich nach Bedarf
ändern, und zwar folgendermaßen.
Aktivieren der automatischen
Heckscheibenheizung — Wenn die
Außentemperatur unter etwa 3 °C
(37 °F) sinkt, schaltet sich die
Heckscheibenheizung nach dem
Starten des Motors einmal automatisch
ein. Gleichzeitig wird auch die
Spiegelheizung einmal automatisch
eingeschaltet.
Deaktivieren der automatischen
Heckscheibenheizung — Die
Heckscheibenheizung schaltet sich
nicht automatisch ein. Auch die
Spiegelheizung schaltet sich nicht
automatisch ein.
Ändern der Einstellung: Halten Sie
den Schalter für die
Heckscheibenheizung mindestens etwa
10 Sekunden lang gedrückt. Beim
Wechsel von aktivierter zu deaktivierter
Automatik sind 3 Signaltöne zu hören
und die Kontrollleuchte blinkt 3-mal.
Beim Wechsel von deaktivierter zu
aktivierter Automatik sind 2 Signaltöne
zu hören und die Kontrollleuchte blinkt
3-mal.ANMERKUNG Standardmäßig ist die
automatische Heckscheibenheizung
deaktiviert.
ZUR BEACHTUNG
67)Um die Sicherheit beim Fahren zu
gewährleisten, sorgen Sie für klare Sicht
durch alle Scheiben.
68)Wenn lange Zeit auf Umluft geschaltet
bleibt, beschlagen möglicherweise die
Scheiben.
ZUR BEACHTUNG
22)Die Motordrehzahl kann sich während
des Betriebs der Klimaanlage erhöhen. Mit
einer erhöhten Motordrehzahl wird ein
Fahrzeug mit Automatikgetriebe stärker
kriechen als mit einer niedrigeren
Motordrehzahl. Treten Sie fest auf das
Bremspedal, damit das Fahrzeug nicht
anfängt zu kriechen.
23)Bei eingeschalteter Klimaanlage kann
sich die Leerlaufdrehzahl etwas erhöhen,
da der Kompressor der Klimaanlage
automatisch ein- bzw. ausgeschaltet wird.
Bei einem stehenden Fahrzeug mit
Automatikgetriebe treten Sie das
Bremspedal vollständig durch, damit sich
das Fahrzeug nicht in Bewegung setzt.
24)Wenn der Modusauswahlregler
zwischen
undsteht, können Sie das
Beschlagen der Scheiben verhindern,
indem Sie den Umlufthebel auf Außenluft
einstellen (siehe „Umlufthebel“).25)Wenn lange Zeit auf
(Umluft)
geschaltet bleibt, beschlagen
möglicherweise die Scheiben.
26)Wenn die Außenluft staubig oder
anderweitig verunreinigt ist oder Sie eine
starke Kühlung wünschen, stellen Sie den
Umlufthebel auf
(Umluft) und den
Temperaturregler ganz nach rechts.
Wechseln Sie hin und wieder zu
(Außenluft), um die Lüftung zu
verbessern, sodass die Scheiben nicht
beschlagen.
ZUR BEACHTUNG
2)Das System verwendet ein Kältemittel,
das den Gesetzen und Vorschriften der
Länder entspricht, in denen das Fahrzeug
verkauft wird: R134a (angegeben auf einer
speziellen Plakette im Motorraum). Die
Verwendung anderer Kältemittel kann die
Wirksamkeit und den Zustand des Systems
beeinträchtigen. Die Kompressor-
Kältemittel müssen ebenfalls mit dem
angegebenen Kältemittel kompatibel sein.

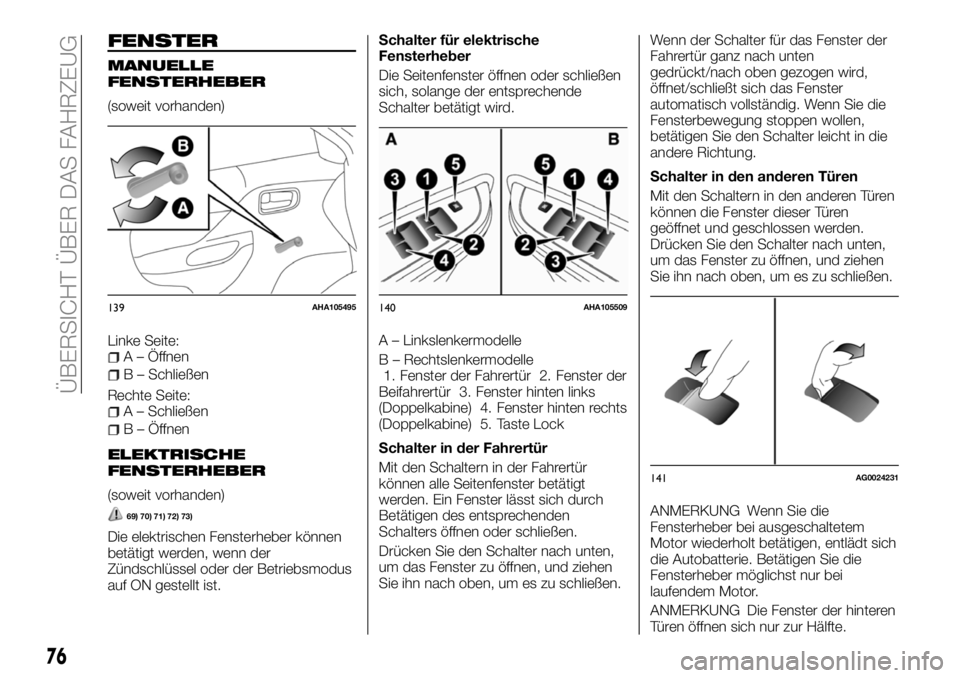

75

FENSTER
MANUELLE
FENSTERHEBER
(soweit vorhanden)
Linke Seite:
A – Öffnen
B – Schließen
Rechte Seite:
A – Schließen
B – Öffnen
ELEKTRISCHE
FENSTERHEBER
(soweit vorhanden)
69) 70) 71) 72) 73)
Die elektrischen Fensterheber können
betätigt werden, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON gestellt ist.Schalter für elektrische
Fensterheber
Die Seitenfenster öffnen oder schließen
sich, solange der entsprechende
Schalter betätigt wird.
A – Linkslenkermodelle
B – Rechtslenkermodelle
1. Fenster der Fahrertür 2. Fenster der
Beifahrertür 3. Fenster hinten links
(Doppelkabine) 4. Fenster hinten rechts
(Doppelkabine) 5. Taste Lock
Schalter in der Fahrertür
Mit den Schaltern in der Fahrertür
können alle Seitenfenster betätigt
werden. Ein Fenster lässt sich durch
Betätigen des entsprechenden
Schalters öffnen oder schließen.
Drücken Sie den Schalter nach unten,
um das Fenster zu öffnen, und ziehen
Sie ihn nach oben, um es zu schließen.Wenn der Schalter für das Fenster der
Fahrertür ganz nach unten
gedrückt/nach oben gezogen wird,
öffnet/schließt sich das Fenster
automatisch vollständig. Wenn Sie die
Fensterbewegung stoppen wollen,
betätigen Sie den Schalter leicht in die
andere Richtung.
Schalter in den anderen Türen
Mit den Schaltern in den anderen Türen
können die Fenster dieser Türen
geöffnet und geschlossen werden.
Drücken Sie den Schalter nach unten,
um das Fenster zu öffnen, und ziehen
Sie ihn nach oben, um es zu schließen.
ANMERKUNG Wenn Sie die
Fensterheber bei ausgeschaltetem
Motor wiederholt betätigen, entlädt sich
die Autobatterie. Betätigen Sie die
Fensterheber möglichst nur bei
laufendem Motor.
ANMERKUNG Die Fenster der hinteren
Türen öffnen sich nur zur Hälfte.
139AHA105495140AHA105509
141AG0024231
76
ÜBERSICHT ÜBER DAS FAHRZEUG

Taste Lock
Wenn dieser Schalter betätigt wird,
lässt sich mit dem Schalter in der
Fahrertür nur das Fenster der Fahrertür
öffnen oder schließen. Mit den
Schaltern in den anderen Türen lassen
sich keine Fenster öffnen oder
schließen. Betätigen Sie zum Entriegeln
den Schalter erneut.
1. Verriegeln 2. Entriegeln
Timer-Funktion
Die Fenster können nach dem
Ausschalten des Motors 30 Sekunden
lang geöffnet oder geschlossen werden.
Wenn allerdings die Fahrer- oder
Beifahrertür geöffnet wird, lassen sich
die Fenster nicht mehr bewegen.
Sicherheitsmechanismus (nur
Fahrertür)
74) 75) 76)
Wenn der Schalter vollständig nach
oben gezogen wird, um das Fensterautomatisch zu schließen, und dabei
jemand Hände oder Kopf im sich
schließenden Fenster einklemmt, senkt
sich das Fenster automatisch wieder
ein Stück. Achten Sie dennoch darauf,
dass niemand beim Schließen des
Fensters an der Fahrertür den Kopf
oder die Hände zum Fenster
hinausstreckt. Das abgesenkte Fenster
setzt sich nach wenigen Sekunden
wieder in Bewegung.
ANMERKUNG Der
Sicherheitsmechanismus wird
möglicherweise aktiviert, wenn das
Fenster der Fahrertür aufgrund der
Straßenverhältnisse oder aus anderen
Gründen einem Stoß oder einem
anderen Widerstand ausgesetzt wird,
der dem beim Einklemmen von Händen
oder Kopf ähnelt.
ANMERKUNG Wenn der
Sicherheitsmechanismus mindestens
fünf Mal hintereinander aktiviert wird,
wird er deaktiviert und das Fenster
schließt nicht mehr richtig. Gehen Sie in
diesem Fall folgendermaßen vor, um
das Problem zu beheben. Wenn das
Fenster der Fahrertür geöffnet ist,
ziehen Sie den Schalter für diese Tür
mehrmals nach oben, bis dieses
Fenster vollständig geschlossen ist.
Lassen Sie den Schalter anschließend
los, ziehen Sie ihn erneut nach oben,
halten Sie ihn mindestens 1 Sekunde
lang in dieser Position und lassen Sie
ihn dann los. Das Fenster sollte sich
nun wieder normal bewegen lassen.ANMERKUNG Wenn die Batteriepole
abgeklemmt werden oder die
Sicherung für die elektrischen
Fensterheber ausgetauscht wird, wird
der Sicherheitsmechanismus deaktiviert
und das Fenster kann sich nicht
automatisch vollständig öffnen/
schließen. Wenn das Fenster der
Fahrertür offen ist, ziehen Sie den
Schalter für diese Tür mehrmals nach
oben, bis sich das Fenster vollständig
schließt. Lassen Sie den Schalter
anschließend los, ziehen Sie ihn erneut
nach oben, halten Sie ihn mindestens
1 Sekunde lang in dieser Position und
lassen Sie ihn dann los. Das Fenster
der Fahrertür sollte sich nun wieder
normal bewegen lassen.
ZUR BEACHTUNG
69)Eine unsachgemäße Verwendung der
Fensterheber ist gefährlich. Wenn Sie die
Fensterheber einschalten und während
sich die Fenster schließen, achten Sie
darauf, dass niemand durch ein sich
schließendes Fenster oder durch im
Fenster eingeklemmte Gegenstände
verletzt werden kann. Ziehen Sie beim
Verlassen des Fahrzeugs immer den
Zündschlüssel heraus, um die
Verletzungsgefahr für im Fahrzeug
zurückbleibende Personen durch
unbeabsichtigte Betätigung der
elektrischen Fensterheber zu vermeiden.
142AHA105512
77

70)Stellen Sie vor dem Betätigen der
elektrischen Fensterheber sicher, dass
nichts eingeklemmt werden kann (Kopf,
Hand, Finger usw.).
71)Verlassen Sie das Fahrzeug nie, bevor
Sie den Schlüssel herausgezogen haben.
Lassen Sie auf keinen Fall ein Kind (oder
eine andere Person, die die elektrischen
Fensterheber möglicherweise nicht sicher
betätigen kann) allein im Fahrzeug zurück.
72)Ein Kind hantiert unter Umständen mit
dem Schalter herum und läuft Gefahr, sich
die Hände oder den Kopf im Fenster
einzuklemmen.
73)Wenn ein Kind im Fahrzeug mitfährt,
betätigen Sie bitte den
Fensterverriegelungsschalter, um die
Schalter in den anderen Türen als der
Fahrertüre zu deaktivieren.
74)Wenn die Batteriepole abgeklemmt
werden oder die Sicherung für die
elektrischen Fensterheber ausgetauscht
wird, wird der Sicherheitsmechanismus
deaktiviert. In diesem Fall besteht die
Gefahr schwerer Verletzungen an Händen
oder Kopf.
75)Der Sicherheitsmechanismus wird
unmittelbar vor dem vollständigen
Schließen des Fensters deaktiviert.
Andernfalls könnte sich das Fenster nicht
vollständig schließen. Achten Sie deshalb
besonders darauf, sich nicht die Finger im
Fenster einzuklemmen.
76)Der Sicherheitsmechanismus ist
deaktiviert, solange der Schalter nach oben
gezogen wird. Achten Sie deshalb
besonders darauf, sich nicht die Finger im
Fenster einzuklemmen.KATALYSATOR
Abgasreinigungssysteme mit
Katalysator können Schadstoffe im
Abgas äußerst wirksam reduzieren. Der
Katalysator sitzt in der Auspuffanlage.
Für einen ordnungsgemäßen Betrieb
des Katalysators und zur Vermeidung
von Schäden daran müssen die
Motorkomponenten immer richtig
abgestimmt sein.
77)
ANMERKUNG Verwenden Sie einen
der in „Auswahl des Kraftstoffs“
empfohlenen Kraftstofftypen.
ZUR BEACHTUNG
77)Parken oder fahren Sie dieses
Fahrzeug nicht in Gegenden, wo
brennbares Material wie trockenes Gras
oder trockene Blätter in Berührung mit dem
heißen Auspuff kommen kann. Andernfalls
besteht Feuergefahr wie bei jedem anderen
Fahrzeug auch.
DIESELPARTIKELFILTER
(DPF)
(bei entsprechender Ausstattung)
Mit dem Dieselpartikelfilter (DPF)
werden die meisten Rußpartikel aus
den Abgasen des Dieselmotors gefiltert.
Der DPF verbrennt die gesammelten
Rußpartikel automatisch beim Fahren.
Unter bestimmten Fahrbedingungen
kann der DPF jedoch nicht alle
gesammelten Rußpartikel verbrennen.
Daher können sich übermäßig viele
Partikel darauf ablagern.
78)
27)
ANMERKUNG Um die Gefahr
übermäßiger Partikelablagerungen zu
minimieren, versuchen Sie, lange
Fahrten bei niedriger Geschwindigkeit
und häufige Kurzstreckenfahrten zu
vermeiden und möglichst mit hohen
Drehzahlen zu fahren.
ANMERKUNG Während der DPF
angesammelte Partikel verbrennt, hört
sich der Motor etwas anders an als
normal. Das geänderte
Motorengeräusch stellt keine Störung
dar.
DPF-Warnleuchte
Die DPF-Warnleuchte leuchtet im Fall
einer Anomalie im DPF-System auf.
78
ÜBERSICHT ÜBER DAS FAHRZEUG
