2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

175

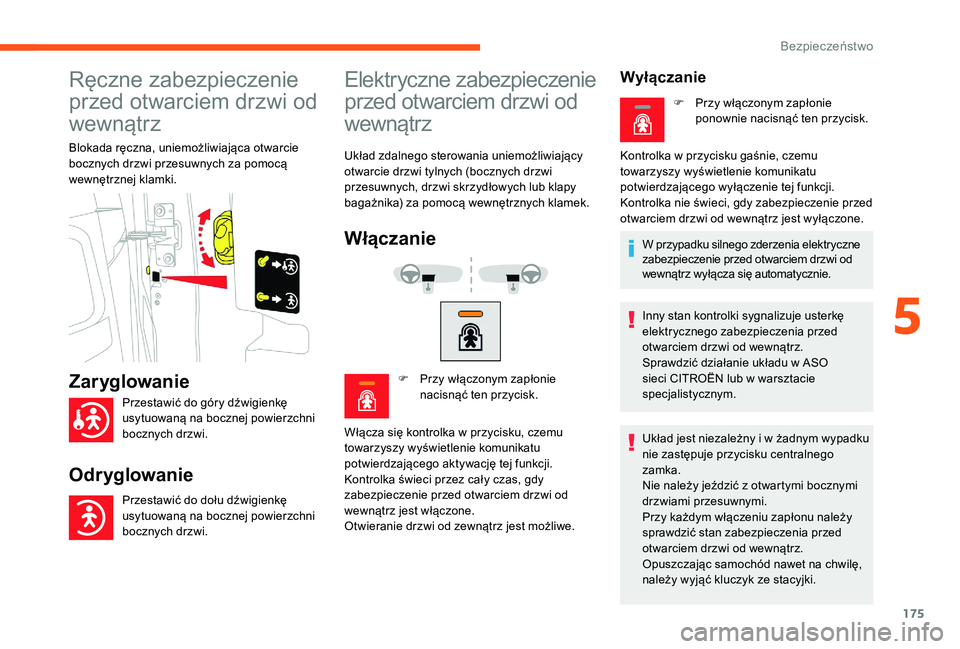

Ręczne zabezpieczenie
przed otwarciem drzwi od
wewnątrz
Blokada ręczna, uniemożliwiająca otwarcie
bocznych drzwi przesuwnych za pomocą
wewnętrznej klamki.
Elektryczne zabezpieczenie
przed otwarciem drzwi od
wewnątrz
Układ zdalnego sterowania uniemożliwiający
otwarcie drzwi tylnych (bocznych drzwi
przesuwnych, drzwi skrzydłowych lub klapy
bagażnika) za pomocą wewnętrznych klamek.
Zaryglowanie
Przestawić do góry dźwigienkę
usytuowaną na bocznej powierzchni
bocznych drzwi.
Odryglowanie
Przestawić do dołu dźwigienkę
usytuowaną na bocznej powierzchni
bocznych drzwi.
Włączanie
F Przy włączonym zapłonie nacisnąć ten przycisk.
Włącza się kontrolka w
przycisku, czemu
towarzyszy wyświetlenie komunikatu
potwierdzającego aktywację tej funkcji.
Kontrolka świeci przez cały czas, gdy
zabezpieczenie przed otwarciem drzwi od
wewnątrz jest włączone.
Otwieranie drzwi od zewnątrz jest możliwe.
Wyłączanie
F Przy włączonym zapłonie ponownie nacisnąć ten przycisk.
Kontrolka w
przycisku gaśnie, czemu
towarzyszy wyświetlenie komunikatu
potwierdzającego wyłączenie tej funkcji.
Kontrolka nie świeci, gdy zabezpieczenie przed
otwarciem drzwi od wewnątrz jest wyłączone.
W przypadku silnego zderzenia elektryczne
zabezpieczenie przed otwarciem drzwi od
wewnątrz wyłącza się automatycznie.
Inny stan kontrolki sygnalizuje usterkę
elektrycznego zabezpieczenia przed
otwarciem drzwi od wewnątrz.
Sprawdzić działanie układu w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Układ jest niezależny i

w
żadnym wypadku
nie zastępuje przycisku centralnego
zamka.
Nie należy jeździć z
otwartymi bocznymi
drzwiami przesuwnymi.
Przy każdym włączeniu zapłonu należy
sprawdzić stan zabezpieczenia przed
otwarciem drzwi od wewnątrz.
Opuszczając samochód nawet na chwilę,
należy wyjąć kluczyk ze stacyjki.
5
Bezpieczeństwo

176

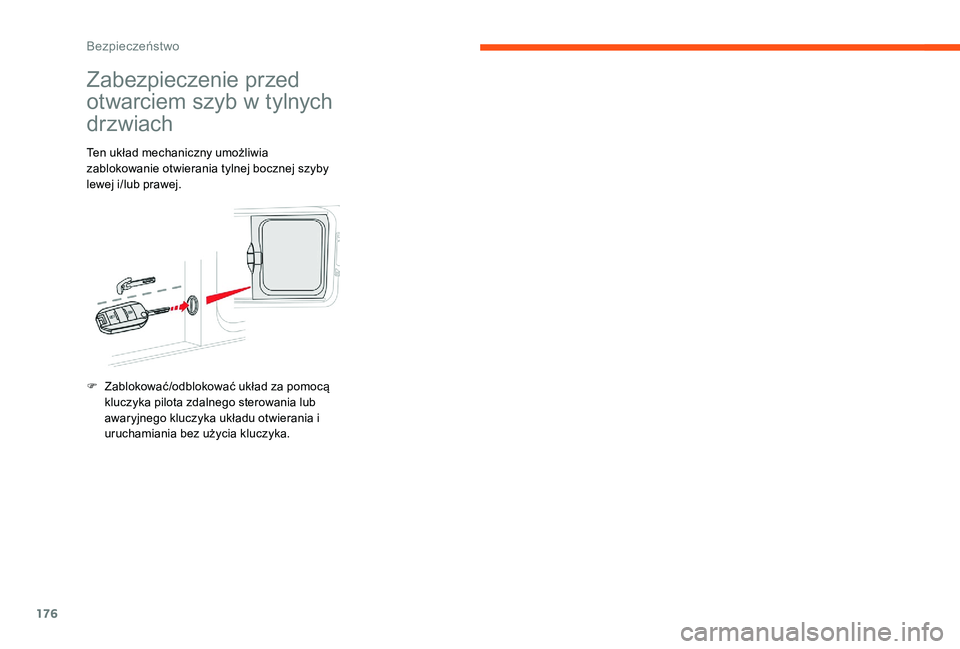

Zabezpieczenie przed
otwarciem szyb w tylnych
drzwiach
Ten układ mechaniczny umożliwia
zablokowanie otwierania tylnej bocznej szyby
lewej i/lub prawej.
F

Z
ablokować/odblokować układ za pomocą
kluczyka pilota zdalnego sterowania lub
awaryjnego kluczyka układu otwierania i
uruchamiania bez użycia kluczyka.
Bezpieczeństwo

177

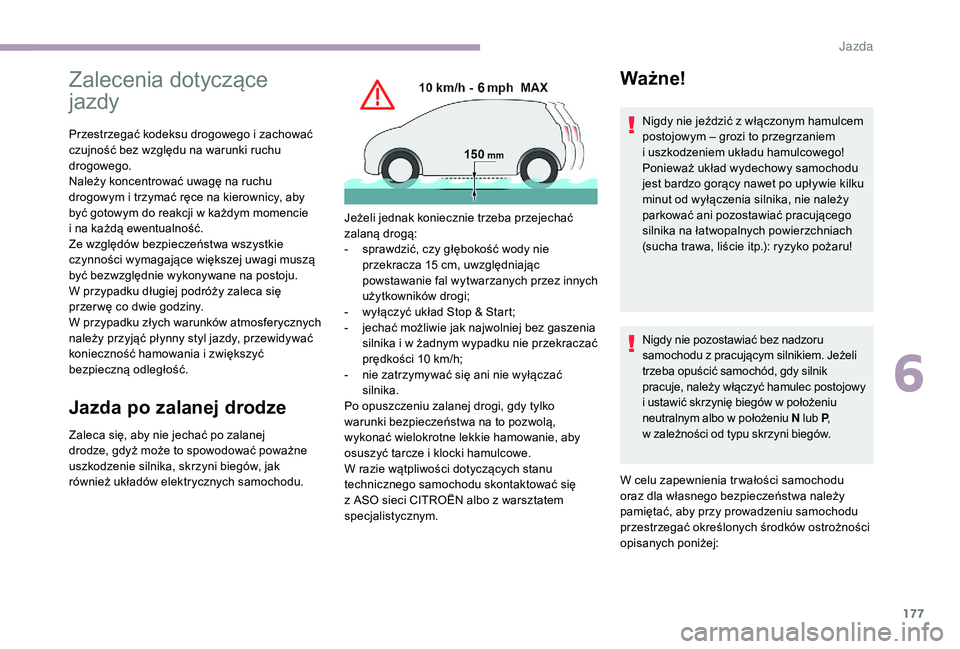

Zalecenia dotyczące
jazdy
Przestrzegać kodeksu drogowego i zachować
c zujność bez względu na warunki ruchu
drogowego.
Należy koncentrować uwagę na ruchu
drogowym i
trzymać ręce na kierownicy, aby
być gotowym do reakcji w
każdym momencie
i
na każdą ewentualność.
Ze względów bezpieczeństwa wszystkie
czynności wymagające większej uwagi muszą
być bezwzględnie wykonywane na postoju.
W przypadku długiej podróży zaleca się
przer wę co dwie godziny.
W przypadku złych warunków atmosferycznych
należy przyjąć płynny styl jazdy, przewidywać
konieczność hamowania i
zwiększyć
bezpieczną odległość.
Jazda po zalanej drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak
również układów elektrycznych samochodu.
Ważne!
Nigdy nie jeździć z włączonym hamulcem
p ostojowym – grozi to przegrzaniem
i
uszkodzeniem układu hamulcowego!
Ponieważ układ wydechowy samochodu
jest bardzo gorący nawet po upływie kilku
minut od wyłączenia silnika, nie należy
parkować ani pozostawiać pracującego
silnika na łatwopalnych powierzchniach
(sucha trawa, liście itp.): ryzyko pożaru!
Nigdy nie pozostawiać bez nadzoru
samochodu z
pracującym silnikiem. Jeżeli
trzeba opuścić samochód, gdy silnik
pracuje, należy włączyć hamulec postojowy
i
ustawić skrzynię biegów w położeniu
neutralnym albo w
położeniu N lub P,
w
zależności od typu skrzyni biegów.
W celu zapewnienia tr wałości samochodu
oraz dla własnego bezpieczeństwa należy
pamiętać, aby przy prowadzeniu samochodu
przestrzegać określonych środków ostrożności
opisanych poniżej:
Jeżeli jednak koniecznie trzeba przejechać
zalaną drogą:
-

s

prawdzić, czy głębokość wody nie
przekracza 15

cm, uwzględniając
powstawanie fal wytwarzanych przez innych
użytkowników drogi;
-

w

yłączyć układ Stop & Start;
-

j

echać możliwie jak najwolniej bez gaszenia
silnika i

w żadnym wypadku nie przekraczać
prędkości 10

km/h;
-

n

ie zatrzymywać się ani nie wyłączać
silnika.
Po opuszczeniu zalanej drogi, gdy tylko
warunki bezpieczeństwa na to pozwolą,
wykonać wielokrotne lekkie hamowanie, aby
osuszyć tarcze i

klocki hamulcowe.
W razie wątpliwości dotyczących stanu
technicznego samochodu skontaktować się
z

ASO sieci CITROËN albo z

warsztatem
specjalistycznym.
6
Jazda

178

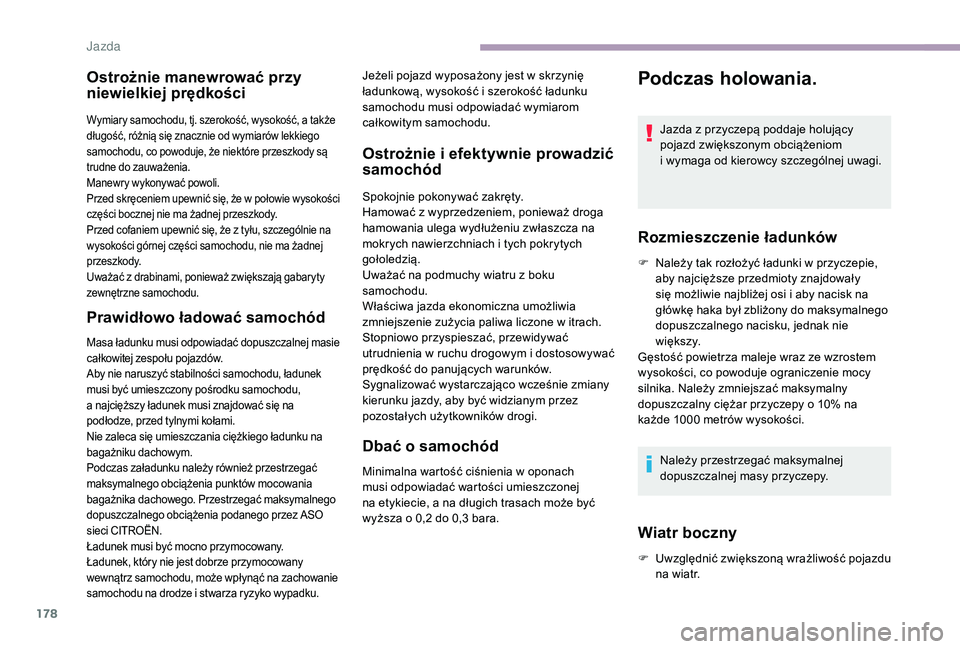

Ostrożnie manewrować przy
niewielkiej prędkości
Wymiary samochodu, tj. szerokość, wysokość, a także
d ługość, różnią się znacznie od wymiarów lekkiego
samochodu, co powoduje, że niektóre przeszkody są
trudne do zauważenia.
Manewry wykonywać powoli.
Przed skręceniem upewnić się, że w połowie wysokości
części bocznej nie ma żadnej przeszkody.
Przed cofaniem upewnić się, że z
tyłu, szczególnie na
wysokości górnej części samochodu, nie ma żadnej
przeszkody.
Uważać z
drabinami, ponieważ zwiększają gabaryty
zewnętrzne samochodu.
Prawidłowo ładować samochód
Jeżeli pojazd wyposażony jest w skrzynię
ł adunkową, wysokość i szerokość ładunku
samochodu musi odpowiadać wymiarom
całkowitym samochodu.
Ostrożnie i efektywnie prowadzić
s amochód
Spokojnie pokonywać zakręty.
Hamować z
wyprzedzeniem, ponieważ droga
hamowania ulega wydłużeniu zwłaszcza na
mokrych nawierzchniach i
tych pokrytych
gołoledzią.
Uważać na podmuchy wiatru z
boku
samochodu.
Właściwa jazda ekonomiczna umożliwia
zmniejszenie zużycia paliwa liczone w
itrach.
Stopniowo przyspieszać, przewidywać
utrudnienia w
ruchu drogowym i dostosowywać
prędkość do panujących warunków.
Sygnalizować wystarczająco wcześnie zmiany
kierunku jazdy, aby być widzianym przez
pozostałych użytkowników drogi.
Dbać o samochód
Minimalna wartość ciśnienia w oponach
m usi odpowiadać wartości umieszczonej
na etykiecie, a
na długich trasach może być
wyższa o
0,2 do 0,3 bara.
Masa ładunku musi odpowiadać dopuszczalnej masie
całkowitej zespołu pojazdów.
Aby nie naruszyć stabilności samochodu, ładunek
musi być umieszczony pośrodku samochodu,
a
najcięższy ładunek musi znajdować się na
podłodze, przed tylnymi kołami.
Nie zaleca się umieszczania ciężkiego ładunku na
bagażniku dachowym.
Podczas załadunku należy również przestrzegać
maksymalnego obciążenia punktów mocowania
bagażnika dachowego. Przestrzegać maksymalnego
dopuszczalnego obciążenia podanego przez ASO
sieci CITROËN.
Ładunek musi być mocno przymocowany.
Ładunek, który nie jest dobrze przymocowany
wewnątrz samochodu, może wpłynąć na zachowanie
samochodu na drodze i
stwarza ryzyko wypadku.
Podczas holowania.
Jazda z przyczepą poddaje holujący
p ojazd zwiększonym obciążeniom
i
wymaga od kierowcy szczególnej uwagi.
Rozmieszczenie ładunków
F Należy tak rozłożyć ładunki w przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i
aby nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
w i ę ks z y.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, co powoduje ograniczenie mocy
silnika. Należy zmniejszać maksymalny
dopuszczalny ciężar przyczepy o
10% na
każde 1000
metrów wysokości.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy.
F

U
względnić zwiększoną wrażliwość pojazdu
na wiatr.
Wiatr boczny
J

179

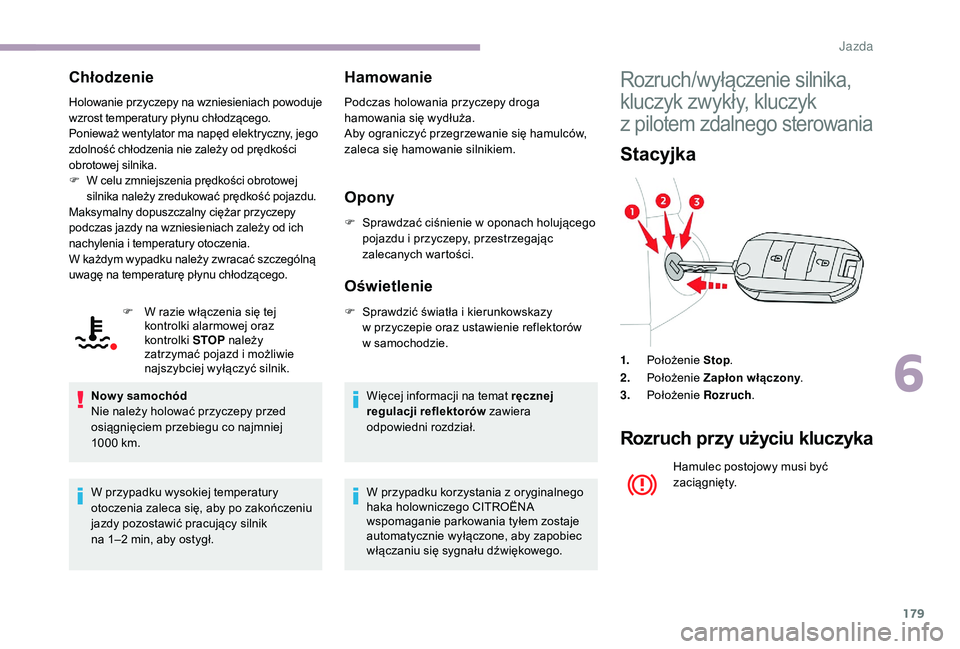

Chłodzenie
Holowanie przyczepy na wzniesieniach powoduje
wzrost temperatury płynu chłodzącego.
Ponieważ wentylator ma napęd elektryczny, jego
zdolność chłodzenia nie zależy od prędkości
obrotowej silnika.
F
W c
elu zmniejszenia prędkości obrotowej
silnika należy zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
podczas jazdy na wzniesieniach zależy od ich
nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.
F

W r
azie włączenia się tej
kontrolki alarmowej oraz
kontrolki STOP należy
zatrzymać pojazd i
możliwie
najszybciej wyłączyć silnik.
Now y samochód
Nie należy holować przyczepy przed
osiągnięciem przebiegu co najmniej
1000
km.
W przypadku wysokiej temperatury
otoczenia zaleca się, aby po zakończeniu
jazdy pozostawić pracujący silnik
na 1–2
min, aby ostygł.
Hamowanie
Podczas holowania przyczepy droga
hamowania się wydłuża.
Aby ograniczyć przegrzewanie się hamulców,
zaleca się hamowanie silnikiem.
Opony
F Sprawdzać ciśnienie w oponach holującego
pojazdu i przyczepy, przestrzegając
zalecanych wartości.
Oświetlenie
F Sprawdzić światła i kierunkowskazy
w przyczepie oraz ustawienie reflektorów
w samochodzie.
Więcej informacji na temat ręcznej
regulacji reflektorów zawiera
odpowiedni rozdział.
W przypadku korzystania z
oryginalnego
haka holowniczego CITROËNA
wspomaganie parkowania tyłem zostaje
automatycznie wyłączone, aby zapobiec
włączaniu się sygnału dźwiękowego.
Rozruch/wyłączenie silnika,
kluczyk zwykły, kluczyk
z


pilotem zdalnego sterowania
Stacyjka
1. Położenie Stop.
2. Położenie Zapłon włączony .
3. Położenie Rozruch.
Rozruch przy użyciu kluczyka
Hamulec postojowy musi być
zaciągnięty.
6
Jazda

180

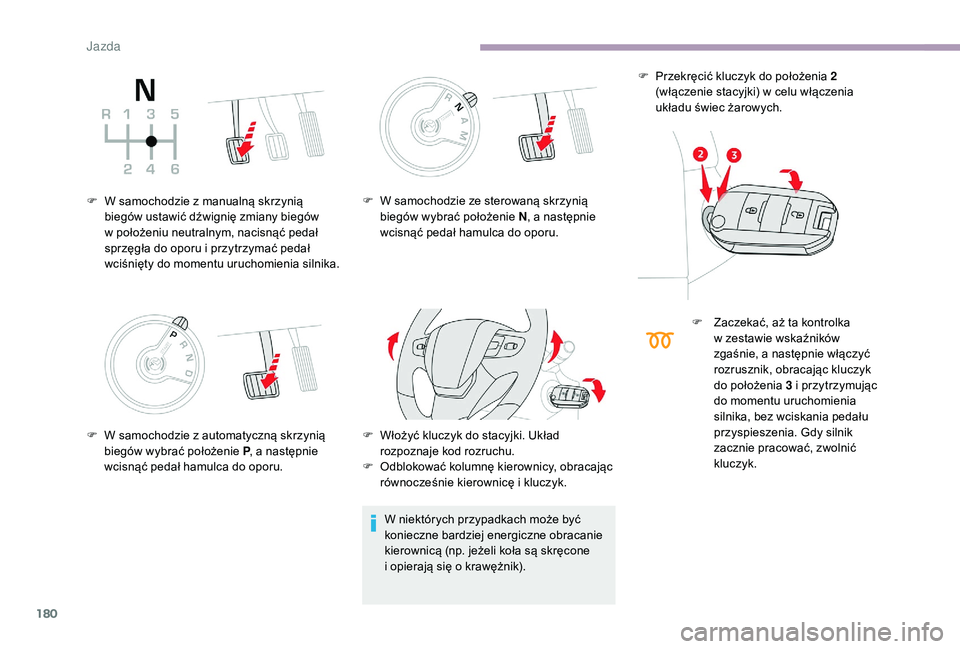

F W samochodzie z manualną skrzynią
biegów ustawić dźwignię zmiany biegów
w
położeniu neutralnym, nacisnąć pedał
sprzęgła do oporu i
przytrzymać pedał
wciśnięty do momentu uruchomienia silnika.
F

W s
amochodzie z automatyczną skrzynią
biegów wybrać położenie P , a
następnie
wcisnąć pedał hamulca do oporu. F
W s amochodzie ze sterowaną skrzynią
biegów wybrać położenie N , a
następnie
wcisnąć pedał hamulca do oporu.
W niektórych przypadkach może być
konieczne bardziej energiczne obracanie
kierownicą (np. jeżeli koła są skręcone
i opierają się o
krawężnik).F

P
rzekręcić kluczyk do położenia 2
(włączenie stacyjki) w celu włączenia
układu świec żarowych.
F
W
łożyć kluczyk do stacyjki. Układ
rozpoznaje kod rozruchu.
F

O
dblokować kolumnę kierownicy, obracając
równocześnie kierownicę i
kluczyk.F

Z
aczekać, aż ta kontrolka
w
zestawie wskaźników
zgaśnie, a
następnie włączyć
rozrusznik, obracając kluczyk
do położenia 3
i przytrzymując
do momentu uruchomienia
silnika, bez wciskania pedału
przyspieszenia. Gdy silnik
zacznie pracować, zwolnić
kluczyk.
Jazda

181

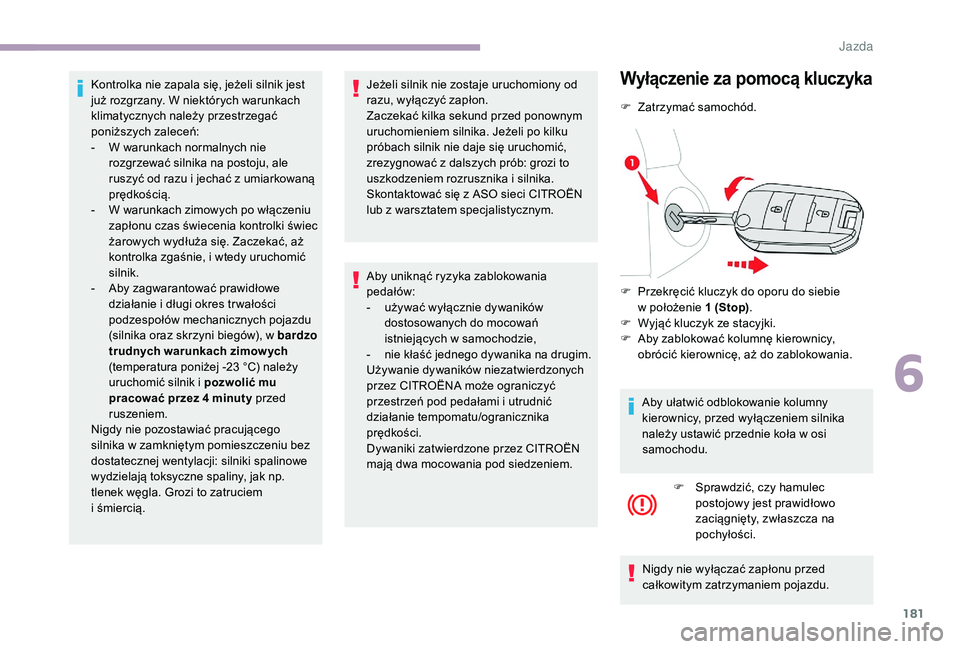

Kontrolka nie zapala się, jeżeli silnik jest
już rozgrzany. W niektórych warunkach
klimatycznych należy przestrzegać
poniższych zaleceń:
-
W w
arunkach normalnych nie
rozgrzewać silnika na postoju, ale
ruszyć od razu i
jechać z umiarkowaną
prędkością.
-

W w
arunkach zimowych po włączeniu
zapłonu czas świecenia kontrolki świec
żarowych wydłuża się. Zaczekać, aż
kontrolka zgaśnie, i
wtedy uruchomić
silnik.
-

A
by zagwarantować prawidłowe
działanie i
długi okres tr wałości
podzespołów mechanicznych pojazdu
(silnika oraz skrzyni biegów), w
bardzo
trudnych warunkach zimowych
(temperatura poniżej -23
°C) należy
uruchomić silnik i
pozwolić mu
pracować przez 4
minuty przed
ruszeniem.
Nigdy nie pozostawiać pracującego
silnika w
zamkniętym pomieszczeniu bez
dostatecznej wentylacji: silniki spalinowe
wydzielają toksyczne spaliny, jak np.
tlenek węgla. Grozi to zatruciem
i śmiercią. Jeżeli silnik nie zostaje uruchomiony od
razu, wyłączyć zapłon.
Zaczekać kilka sekund przed ponownym
uruchomieniem silnika. Jeżeli po kilku
próbach silnik nie daje się uruchomić,
zrezygnować z
dalszych prób: grozi to
uszkodzeniem rozrusznika i
s

ilnika.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Aby uniknąć ryzyka zablokowania
pedałów:
-

u
żywać wyłącznie dywaników
dostosowanych do mocowań
istniejących w
samochodzie,
-

n
ie kłaść jednego dywanika na drugim.
Używanie dywaników niezatwierdzonych
przez CITROËNA może ograniczyć
przestrzeń pod pedałami i
utrudnić
działanie tempomatu/ogranicznika
prędkości.
Dywaniki zatwierdzone przez CITROËN
mają dwa mocowania pod siedzeniem.Wyłączenie za pomocą kluczyka
F Zatrzymać samochód.
F

P
rzekręcić kluczyk do oporu do siebie
w położenie 1
(Stop).
F

W
yjąć kluczyk ze stacyjki.
F

A
by zablokować kolumnę kierownicy,
obrócić kierownicę, aż do zablokowania.
Aby ułatwić odblokowanie kolumny
kierownicy, przed wyłączeniem silnika
należy ustawić przednie koła w
osi
samochodu.
F

S
prawdzić, czy hamulec
postojowy jest prawidłowo
zaciągnięty, zwłaszcza na
pochyłości.
Nigdy nie wyłączać zapłonu przed
całkowitym zatrzymaniem pojazdu.
6
Jazda

182

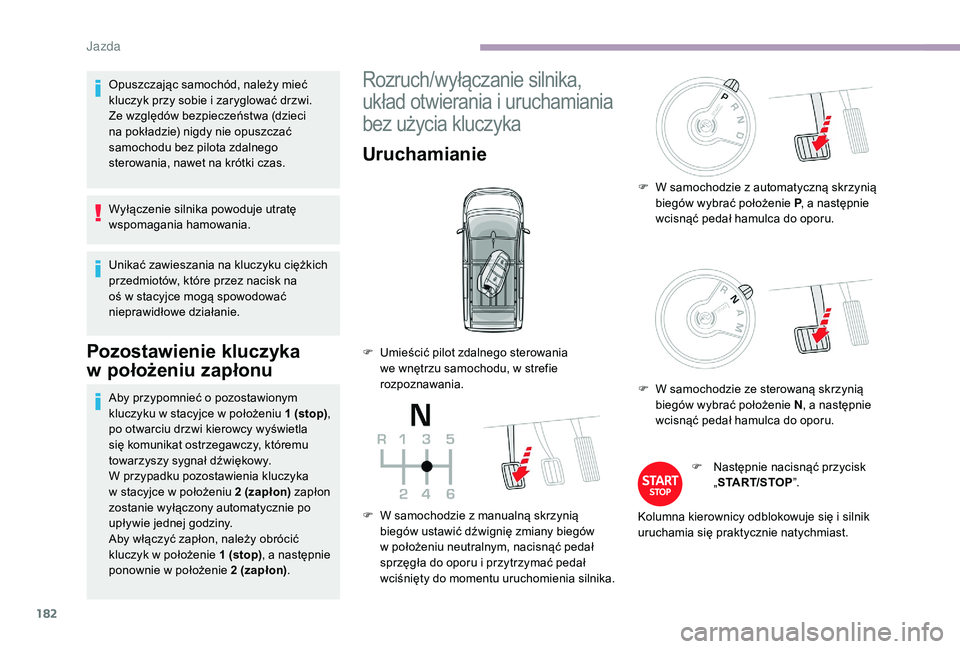

Opuszczając samochód, należy mieć
kluczyk przy sobie i zaryglować drzwi.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Unikać zawieszania na kluczyku ciężkich
przedmiotów, które przez nacisk na
oś w
stacyjce mogą spowodować
nieprawidłowe działanie.
Pozostawienie kluczyka
w
p
ołożeniu zapłonu
Aby przypomnieć o pozostawionym
k luczyku w stacyjce w położeniu 1 (stop),
po otwarciu drzwi kierowcy wyświetla
się komunikat ostrzegawczy, któremu
towarzyszy sygnał dźwiękowy.
W przypadku pozostawienia kluczyka
w stacyjce w
położeniu 2 (zapłon) zapłon
zostanie wyłączony automatycznie po
upływie jednej godziny.
Aby włączyć zapłon, należy obrócić
kluczyk w
położenie 1 (stop), a
następnie
ponownie w
położenie 2 (zapłon).
Rozruch/wyłączanie silnika,
układ otwierania i uruchamiania
bez użycia kluczyka
Uruchamianie
F W samochodzie z manualną skrzynią
biegów ustawić dźwignię zmiany biegów
w
położeniu neutralnym, nacisnąć pedał
sprzęgła do oporu i
przytrzymać pedał
wciśnięty do momentu uruchomienia silnika. F

W s
amochodzie z automatyczną skrzynią
biegów wybrać położenie P , a następnie
wcisnąć pedał hamulca do oporu.
F
W s
amochodzie ze sterowaną skrzynią
biegów wybrać położenie N , a następnie
wcisnąć pedał hamulca do oporu.
F
N
astępnie nacisnąć przycisk
„ START/STOP ”.
F
U
mieścić pilot zdalnego sterowania
we wnętrzu samochodu, w strefie
rozpoznawania.
Kolumna kierownicy odblokowuje się i silnik
uruchamia się praktycznie natychmiast.
Jazda
