2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

143

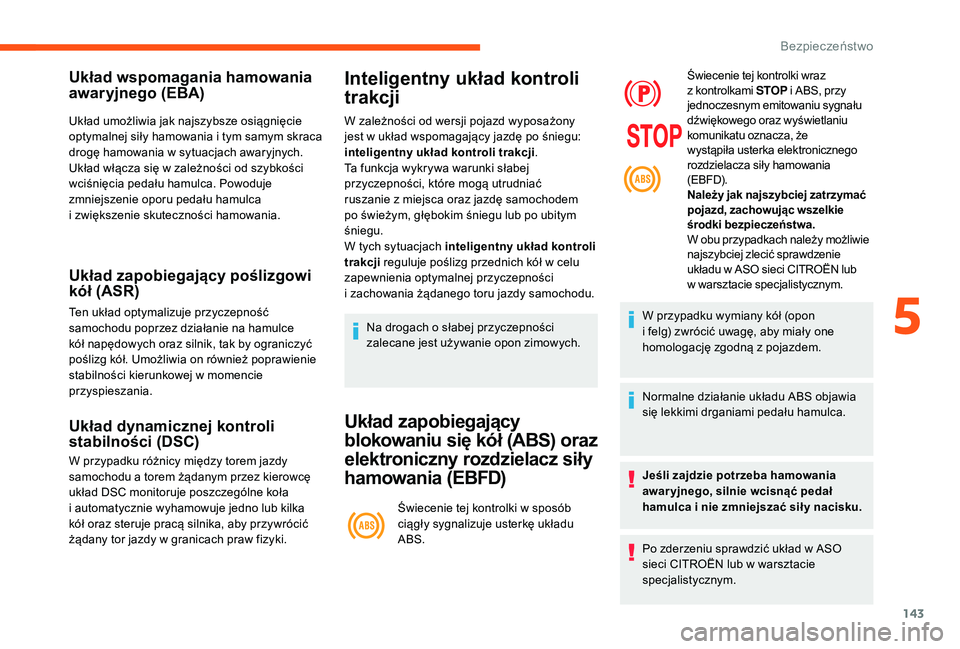

Układ wspomagania hamowania
awaryjnego (EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i t ym samym skraca
drogę hamowania w
sytuacjach awaryjnych.
Układ włącza się w
zależności od szybkości
wciśnięcia pedału hamulca. Powoduje
zmniejszenie oporu pedału hamulca
i zwiększenie skuteczności hamowania.
Układ zapobiegający poślizgowi
kół (ASR)
Ten układ optymalizuje przyczepność
samochodu poprzez działanie na hamulce
kół napędowych oraz silnik, tak by ograniczyć
poślizg kół. Umożliwia on również poprawienie
stabilności kierunkowej w
momencie
przyspieszania.
Układ dynamicznej kontroli
stabilności (DSC)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę
układ DSC monitoruje poszczególne koła
i automatycznie wyhamowuje jedno lub kilka
kół oraz steruje pracą silnika, aby przywrócić
żądany tor jazdy w
granicach praw fizyki.
Inteligentny układ kontroli
trakcji
W zależności od wersji pojazd wyposażony
jest w układ wspomagający jazdę po śniegu:
inteligentny układ kontroli trakcji .
Ta funkcja wykrywa warunki słabej
przyczepności, które mogą utrudniać
ruszanie z
miejsca oraz jazdę samochodem
po świeżym, głębokim śniegu lub po ubitym
śniegu.
W tych sytuacjach inteligentny układ kontroli
trakcji reguluje poślizg przednich kół w
celu
zapewnienia optymalnej przyczepności
i zachowania żądanego toru jazdy samochodu.
Na drogach o
słabej przyczepności
zalecane jest używanie opon zimowych.
Układ zapobiegający
blokowaniu się kół (ABS) oraz
elektroniczny rozdzielacz siły
hamowania (EBFD)
Świecenie tej kontrolki w sposób
c iągły sygnalizuje usterkę układu
ABS. Świecenie tej kontrolki wraz
z
kontrolkami STOP
i ABS, przy
jednoczesnym emitowaniu sygnału
dźwiękowego oraz wyświetlaniu
komunikatu oznacza, że
wystąpiła usterka elektronicznego
rozdzielacza siły hamowania
(EBFD).
Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie
środki bezpieczeństwa.
W obu przypadkach należy możliwie
najszybciej zlecić sprawdzenie
układu w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
W przypadku wymiany kół (opon
i felg) zwrócić uwagę, aby miały one
homologację zgodną z pojazdem.
Normalne działanie układu ABS objawia
się lekkimi drganiami pedału hamulca.
Jeśli zajdzie potrzeba hamowania
awar yjnego, silnie wcisnąć pedał
hamulca i nie zmniejszać sił y nacisku.
Po zderzeniu sprawdzić układ w ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
5
Bezpieczeństwo

144

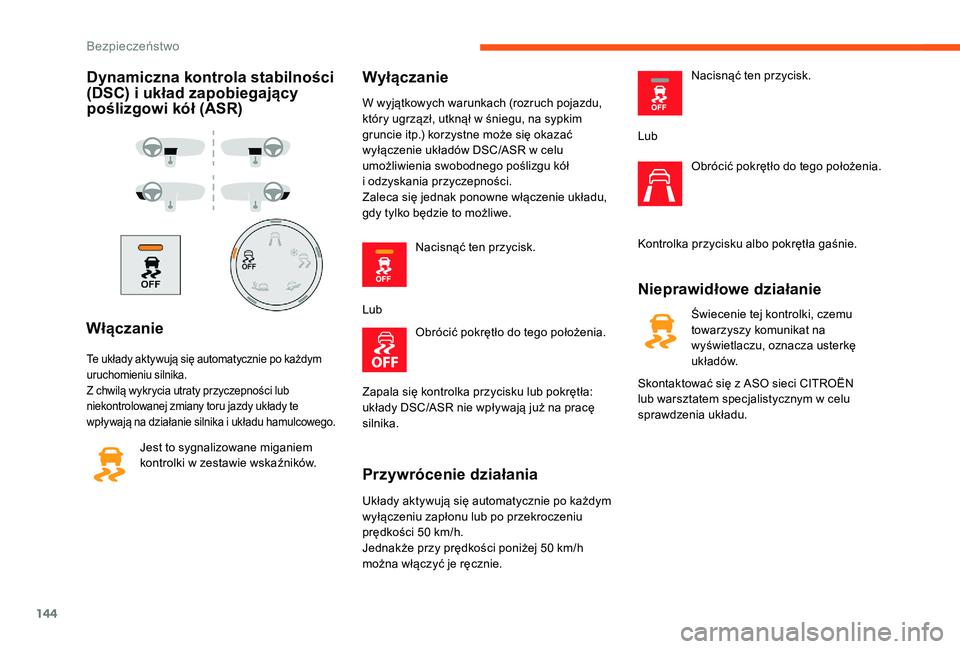

Dynamiczna kontrola stabilności
(DSC) i układ zapobiegający
poślizgowi kół (ASR)
Włączanie
Te układy aktywują się automatycznie po każdym
uruchomieniu silnika.
Z chwilą wykrycia utraty przyczepności lub
niekontrolowanej zmiany toru jazdy układy te
wpływają na działanie silnika i układu hamulcowego.
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Wyłączanie
W wyjątkowych warunkach (rozruch pojazdu,
który ugrzązł, utknął w śniegu, na sypkim
gruncie itp.) korzystne może się okazać
wyłączenie układów DSC/ASR w
celu
umożliwienia swobodnego poślizgu kół
i odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układu,
gdy tylko będzie to możliwe.
Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego położenia.
Zapala się kontrolka przycisku lub pokrętła:
układy DSC/ASR nie wpływają już na pracę
silnika.
Przywrócenie działania
Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50 km/h.
Jednakże przy prędkości poniżej 50
km/h
można włączyć je ręcznie. Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego położenia.
Kontrolka przycisku albo pokrętła gaśnie.
Nieprawidłowe działanie
Świecenie tej kontrolki, czemu
towarzyszy komunikat na
wyświetlaczu, oznacza usterkę
uk ł adów.
Skontaktować się z
ASO sieci CITROËN
lub warsztatem specjalistycznym w
celu
sprawdzenia układu.
Bezpieczeństwo

145

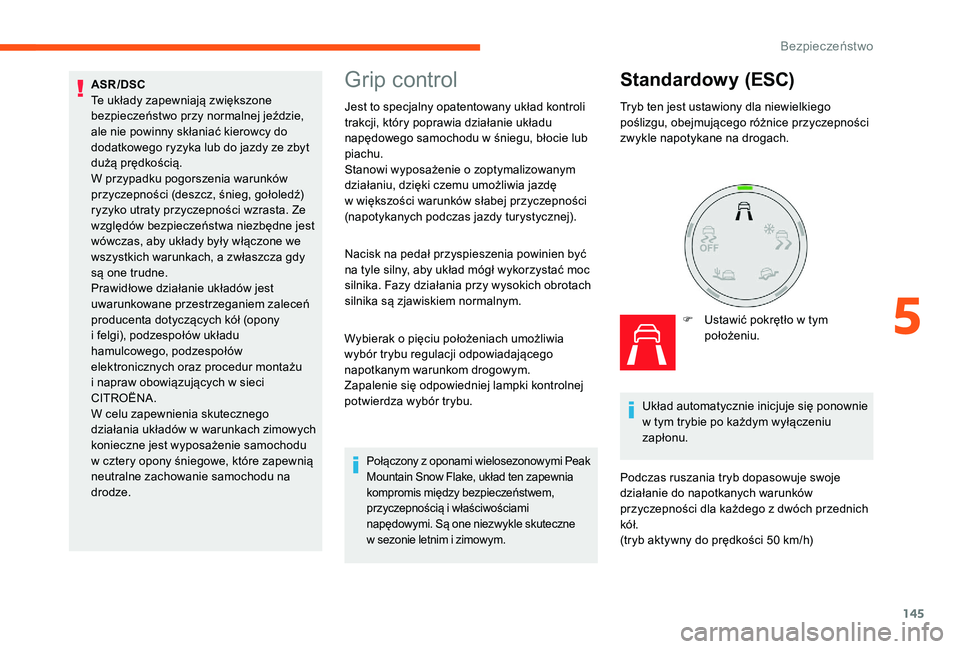

Grip control
Jest to specjalny opatentowany układ kontroli
trakcji, który poprawia działanie układu
napędowego samochodu w śniegu, błocie lub
piachu.
Stanowi wyposażenie o
zoptymalizowanym
działaniu, dzięki czemu umożliwia jazdę
w
większości warunków słabej przyczepności
(napotykanych podczas jazdy turystycznej).
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Fazy działania przy wysokich obrotach
silnika są zjawiskiem normalnym.
Standardowy (ESC)
F Ustawić pokrętło w tym
położeniu.
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, gołoledź)
ryzyko utraty przyczepności wzrasta. Ze
względów bezpieczeństwa niezbędne jest
wówczas, aby układy były włączone we
wszystkich warunkach, a

zwłaszcza gdy
są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony
i felgi), podzespołów układu
hamulcowego, podzespołów
elektronicznych oraz procedur montażu
i

napraw obowiązujących w

sieci
CITROËNA.
W celu zapewnienia skutecznego
działania układów w

warunkach zimowych
konieczne jest wyposażenie samochodu
w

cztery opony śniegowe, które zapewnią
neutralne zachowanie samochodu na
drodze. Wybierak o

pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Zapalenie się odpowiedniej lampki kontrolnej
potwierdza wybór trybu.
Połączony z oponami wielosezonowymi Peak
M ountain Snow Flake, układ ten zapewnia
kompromis między bezpieczeństwem,
przyczepnością i
właściwościami
napędowymi. Są one niezwykle skuteczne
w
sezonie letnim i zimowym.
Tryb ten jest ustawiony dla niewielkiego
poślizgu, obejmującego różnice przyczepności
zwykle napotykane na drogach.
Układ automatycznie inicjuje się ponownie
w
tym trybie po każdym wyłączeniu
zapłonu.
Podczas ruszania tryb dopasowuje swoje
działanie do napotkanych warunków
przyczepności dla każdego z
dwóch przednich
kół.
(tryb aktywny do prędkości 50
km/h)
5
Bezpieczeństwo

146

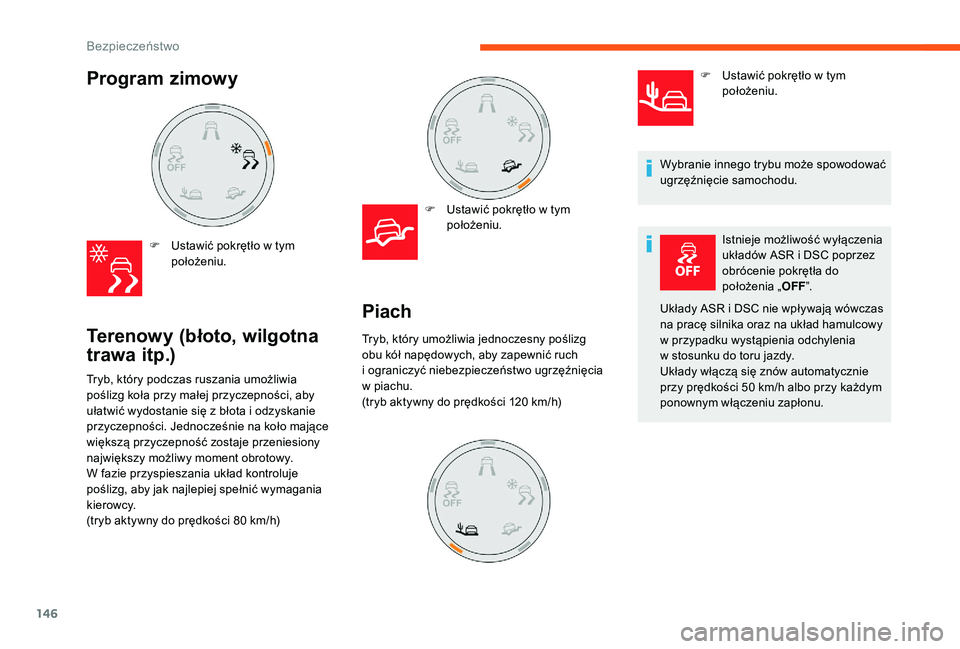

Program zimowy
F Ustawić pokrętło w tym
położeniu.
Terenowy (błoto, wilgotna
trawa itp.)
F Ustawić pokrętło w tym
położeniu.
Tryb, który podczas ruszania umożliwia
poślizg koła przy małej przyczepności, aby
ułatwić wydostanie się z

błota i

odzyskanie
przyczepności. Jednocześnie na koło mające
większą przyczepność zostaje przeniesiony
największy możliwy moment obrotowy.
W fazie przyspieszania układ kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(tryb aktywny do prędkości 80

km/h)
Piach
Tryb, który umożliwia jednoczesny poślizg
obu kół napędowych, aby zapewnić ruch
i ograniczyć niebezpieczeństwo ugrzęźnięcia
w piachu.
(tryb aktywny do prędkości 120
km/h)F

U
stawić pokrętło w tym
położeniu.
Wybranie innego trybu może spowodować
ugrzęźnięcie samochodu. Istnieje możliwość wyłączenia
układów ASR i DSC poprzez
obrócenie pokrętła do
położenia „ OFF”.
Układy ASR i DSC nie wpływają wówczas
na pracę silnika oraz na układ hamulcowy
w przypadku wystąpienia odchylenia
w stosunku do toru jazdy.
Układy włączą się znów automatycznie
przy prędkości 50
km/h albo przy każdym
ponownym włączeniu zapłonu.
Bezpieczeństwo

147

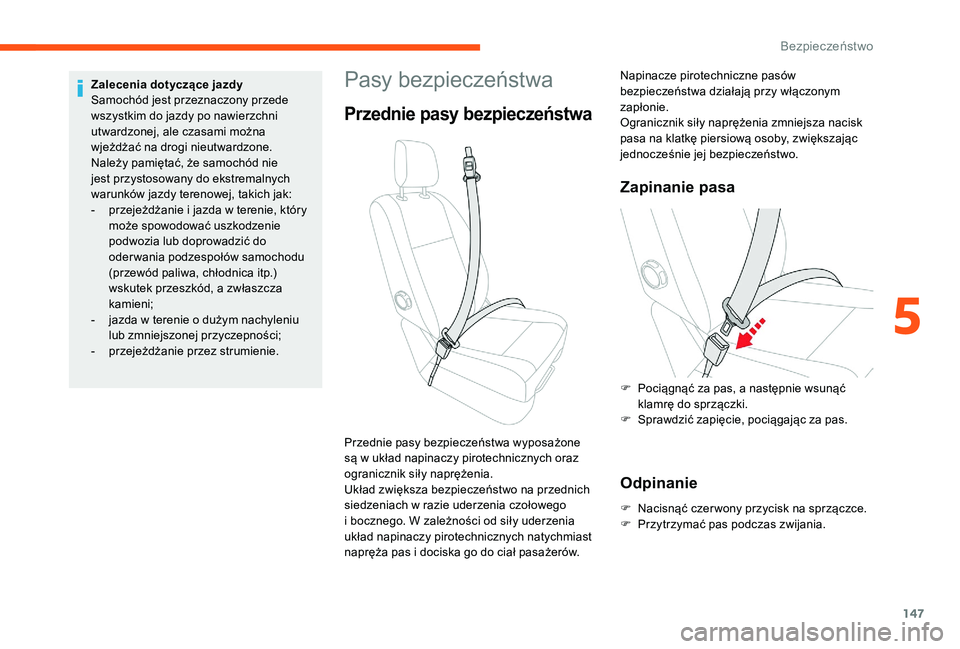

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Zapinanie pasa
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
Przednie pasy bezpieczeństwa wyposażone
są w

układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo na przednich
siedzeniach w

razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
układ napinaczy pirotechnicznych natychmiast
napręża pas i

dociska go do ciał pasażerów. Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jednocześnie jej bezpieczeństwo.
F

P
ociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.
F
S
prawdzić zapięcie, pociągając za pas.
Zalecenia dotyczące jazdy
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-

p

rzejeżdżanie i

jazda w

terenie, który
może spowodować uszkodzenie
podwozia lub doprowadzić do
oderwania podzespołów samochodu
(przewód paliwa, chłodnica itp.)
wskutek przeszkód, a

zwłaszcza
kamieni;
-

j

azda w

terenie o

dużym nachyleniu
lub zmniejszonej przyczepności;
-

p

rzejeżdżanie przez strumienie.
5
Bezpieczeństwo

148
Regulacja wysokości
F Aby obniżyć punkt mocowania, przy przestawianiu elementu sterującego A
w dół przesunąć cały zespół.
F

A
by podnieść punkt mocowania, przesunąć
zespół do góry.
Górna część taśmy pasa powinna być
ułożona w
zagłębieniu ramienia.
Kanapa przednia 2-miejscowa
Jeżeli samochód jest wyposażony w przednią
k anapę, należy uważać, aby prawidłowo
zapinać pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w
sprzączce pasa siedzenia
środkowego i
odwrotnie.
Pasy bezpieczeństwa
tylnych siedzeń
Jeżeli samochód jest wyposażony w kanapę
3 -miejscową ( jednolitą albo z siedzeniem 1/3 i
kanapą 2/3), miejsca te wyposażone są w
pasy
bezpieczeństwa o
trzech punktach mocowania
oraz zwijacze przy bocznych siedzeniach.
Środkowe siedzenie posiada prowadnicę
i zwijacz pasa, zabudowany w
oparciu.
Bezpieczeństwo

149
W przypadku siedzeń w 2. i 3. rzędzie
n ależy włożyć klamrę pasów
bezpieczeństwa do odpowiedniej
sprzączki.
Nie zapinać pasów bezpieczeństwa
siedzeń zewnętrznych w
sprzączce pasa
siedzenia środkowego.
Przy składaniu bocznych siedzeń albo
oparć do położenia stolika uważać, aby
nie przyciąć taśmy pasa środkowego
siedzenia.
Po złożeniu albo przestawieniu tylnego
siedzenia lub kanapy należy upewnić
się, że pas jest prawidłowo zwinięty,
a
sprzączka pasa jest przygotowana do
wprowadzenia klamry pasa.
Przy manipulowaniu bocznymi
siedzeniami (demontaż /montaż) albo
przy okazji zajmowania miejsc w
trzecim
rzędzie uważać, aby nie zaczepić
środkowego pasa.

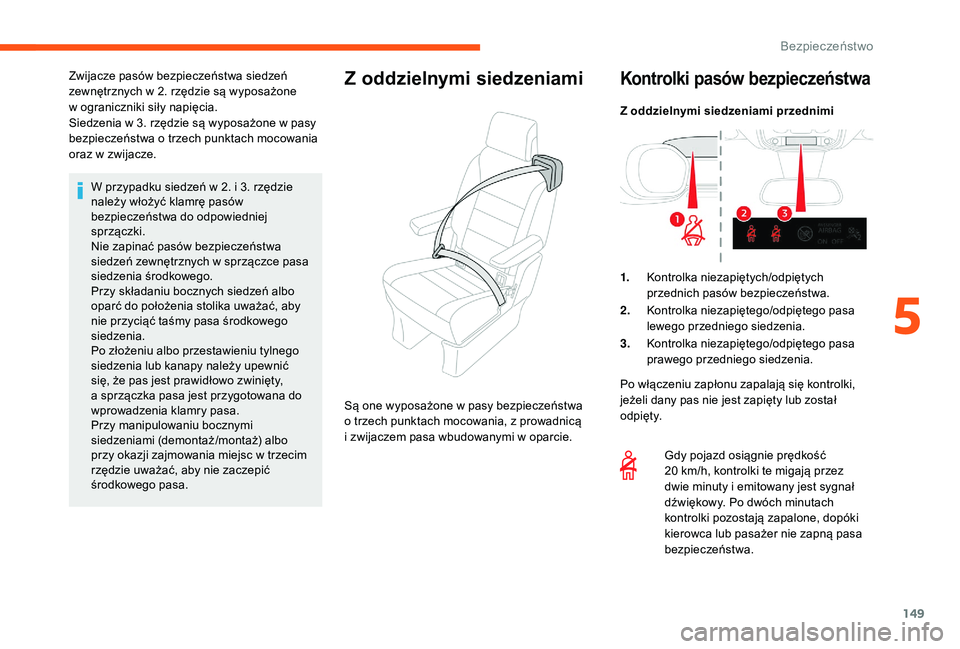

Zwijacze pasów bezpieczeństwa siedzeń
zewnętrznych w
2. rzędzie są wyposażone
w ograniczniki siły napięcia.
Siedzenia w 3. rzędzie są wyposażone w pasy
bezpieczeństwa o trzech punktach mocowania
oraz w zwijacze.
Z oddzielnymi siedzeniami
Są one wyposażone w pasy bezpieczeństwa
o t rzech punktach mocowania, z prowadnicą
i zwijaczem pasa wbudowanymi w
oparcie.
Kontrolki pasów bezpieczeństwa
Z oddzielnymi siedzeniami przednimi
Po włączeniu zapłonu zapalają się kontrolki,
jeżeli dany pas nie jest zapięty lub został
o d p i ę t y.
Gdy pojazd osiągnie prędkość
20
km/h, kontrolki te migają przez
dwie minuty i
emitowany jest sygnał
dźwiękowy. Po dwóch minutach
kontrolki pozostają zapalone, dopóki
kierowca lub pasażer nie zapną pasa
bezpieczeństwa.
1.
Kontrolka niezapiętych/odpiętych
przednich pasów bezpieczeństwa.
2. Kontrolka niezapiętego/odpiętego pasa
lewego przedniego siedzenia.
3. Kontrolka niezapiętego/odpiętego pasa
prawego przedniego siedzenia.
5
Bezpieczeństwo

150

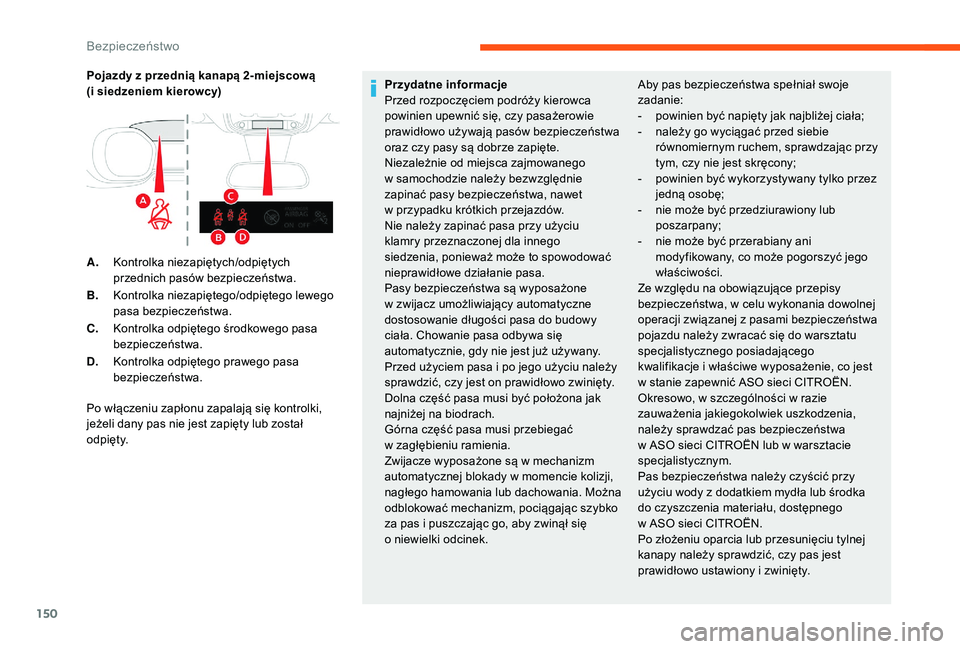

Pojazdy z przednią kanapą 2- miejscową
( i siedzeniem kierowcy)
Po włączeniu zapłonu zapalają się kontrolki,
jeżeli dany pas nie jest zapięty lub został
o d p i ę t y. Przydatne informacje
Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w
samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy zapinać pasa przy użyciu
klamry przeznaczonej dla innego
siedzenia, ponieważ może to spowodować
nieprawidłowe działanie pasa.
Pasy bezpieczeństwa są wyposażone
w
zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i
po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i
puszczając go, aby zwinął się
o
niewielki odcinek.
A.
Kontrolka niezapiętych/odpiętych
przednich pasów bezpieczeństwa.
B. Kontrolka niezapiętego/odpiętego lewego
pasa bezpieczeństwa.
C. Kontrolka odpiętego środkowego pasa
bezpieczeństwa.
D. Kontrolka odpiętego prawego pasa
bezpieczeństwa. Aby pas bezpieczeństwa spełniał swoje
zadanie:
-

p
owinien być napięty jak najbliżej ciała;
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając przy
tym, czy nie jest skręcony;
-

p
owinien być wykorzystywany tylko przez
jedną osobę;
-

n
ie może być przedziurawiony lub
poszarpany;
-

n
ie może być przerabiany ani
modyfikowany, co może pogorszyć jego
właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w
celu wykonania dowolnej
operacji związanej z
pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i
właściwe wyposażenie, co jest
w
stanie zapewnić ASO sieci CITROËN.
Okresowo, w
szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z
dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w
ASO sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i
zwinięty.
Bezpieczeństwo
