2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

135
Model z trybem ręcznym
( praca przerywana)
Model z
trybem pracy
automatycznej
Wycieraczki przedniej szyby
Podnieść lub opuścić dźwignię do
odpowiedniego położenia, aby zmienić
prędkość pracy. Praca szybka (silne opady).
Praca normalna (opady
umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone.
Jeden cykl pracy (nacisnąć do dołu
lub pociągnąć krótko dźwignię do
siebie, następnie puścić).
lub Praca automatyczna (nacisnąć
do dołu, następnie puścić).
Jeden cykl pracy (pociągnąć
krótko dźwignię do siebie).
Automatyczne wycieraczki
szyby przedniej
Wycieraczki przedniej szyby pracują w trybie
a utomatycznym po wykryciu deszczu (czujnik
za lusterkiem wstecznym) bez ingerencji
kierowcy, dostosowując swoją prędkość do
intensywności opadów.
Włączanie
Krótko nacisnąć przełącznik
wycieraczek w dół.
Jeden cykl pracy wycieraczek
potwierdza przyjęcie polecenia.
W zestawie wskaźników włącza się
ta kontrolka i
zostaje wyświetlony
komunikat.
Wyłączanie
Krótko nacisnąć przełącznik w dół
l ub ustawić go w innym położeniu
(Int, 1
lub 2).
Kontrolka w
zestawie wskaźników
gaśnie i
zostaje wyświetlony
komunikat.
Po każdym wyłączeniu zapłonu na
ponad jedną minutę trzeba ponownie
włączyć tryb automatyczny wycieraczek,
naciskając przełącznik w
dół.
4
Oświetlenie i widoczność

136

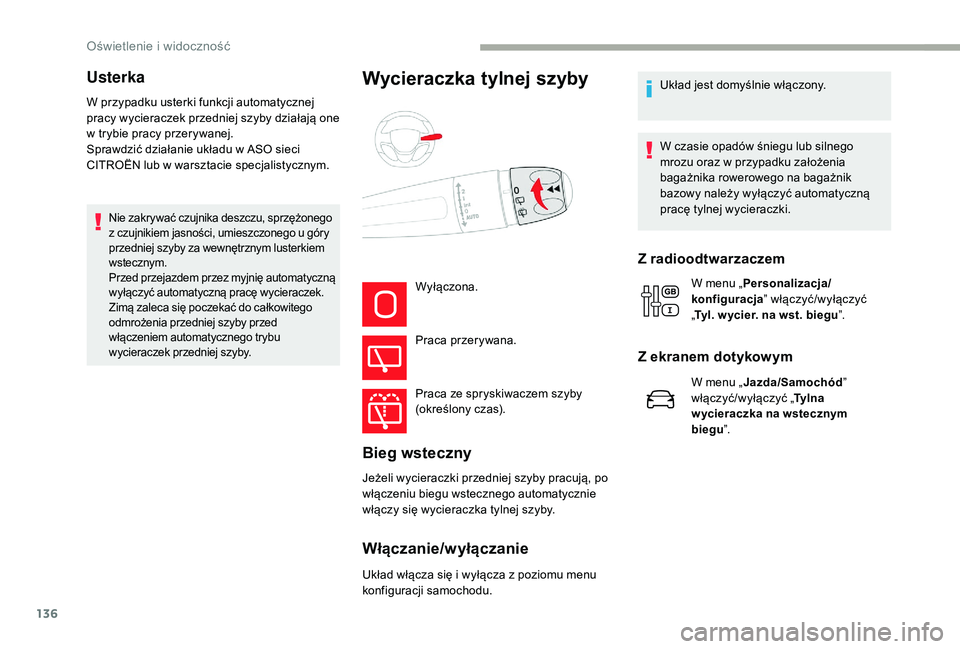

W przypadku usterki funkcji automatycznej
pracy wycieraczek przedniej szyby działają one
w trybie pracy przerywanej.
Sprawdzić działanie układu w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Nie zakrywać czujnika deszczu, sprzężonego
z czujnikiem jasności, umieszczonego u góry
przedniej szyby za wewnętrznym lusterkiem
wstecznym.
Przed przejazdem przez myjnię automatyczną
wyłączyć automatyczną pracę wycieraczek.
Zimą zaleca się poczekać do całkowitego
odmrożenia przedniej szyby przed
włączeniem automatycznego trybu
wycieraczek przedniej szyby.
Wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyby
(określony czas).
Bieg wsteczny
Jeżeli wycieraczki przedniej szyby pracują, po
włączeniu biegu wstecznego automatycznie
włączy się wycieraczka tylnej szyby.
Włączanie/wyłączanie
Układ włącza się i wyłącza z poziomu menu
k onfiguracji samochodu. Układ jest domyślnie włączony.
W czasie opadów śniegu lub silnego
mrozu oraz w
przypadku założenia
bagażnika rowerowego na bagażnik
bazowy należy wyłączyć automatyczną
pracę tylnej wycieraczki.
Z radioodtwarzaczem
W menu „ Personalizacja/
konfiguracja ” włączyć/wyłączyć
„ Tyl. w ycier. na wst. biegu ”.
Usterka
Z ekranem dotykowym
W menu „Jazda/Samochód ”
włączyć/wyłączyć „ Ty l n a
w ycieraczka na wstecznym
biegu ”.
Oświetlenie i widoczność

137

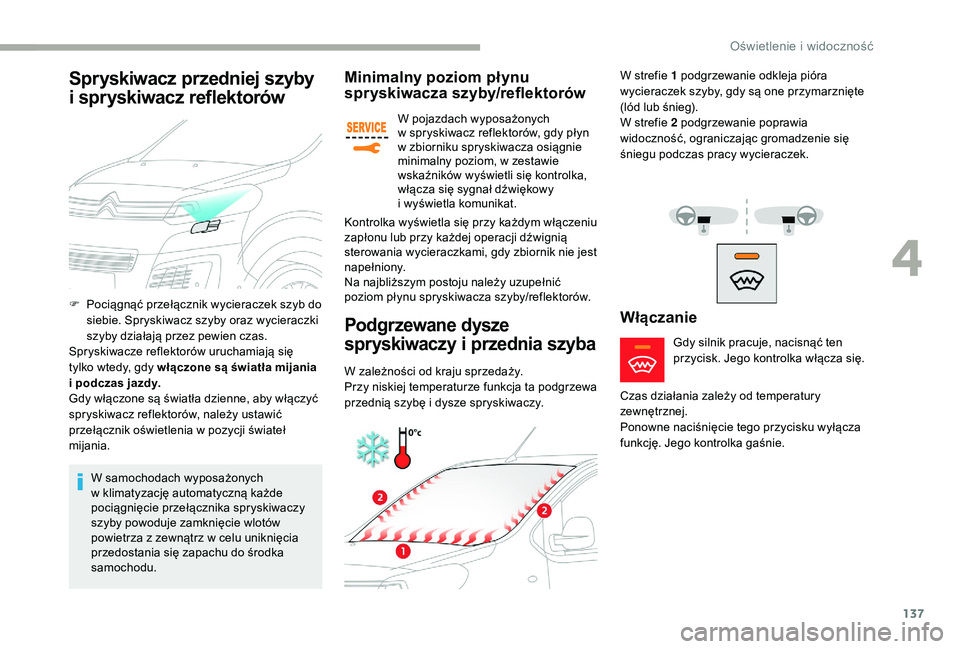

Minimalny poziom płynu
spryskiwacza szyby/reflektorów
W pojazdach wyposażonych
w spryskiwacz reflektorów, gdy płyn
w
zbiorniku spryskiwacza osiągnie
minimalny poziom, w
zestawie
wskaźników wyświetli się kontrolka,
włącza się sygnał dźwiękowy
i
wyświetla komunikat.
Kontrolka wyświetla się przy każdym włączeniu
zapłonu lub przy każdej operacji dźwignią
sterowania wycieraczkami, gdy zbiornik nie jest
napełniony.
Na najbliższym postoju należy uzupełnić
poziom płynu spryskiwacza szyby/reflektorów.
Podgrzewane dysze
spryskiwaczy i
p
rzednia szyba
W zależności od kraju sprzedaży.
Przy niskiej temperaturze funkcja ta podgrzewa
przednią szybę i
dysze spryskiwaczy. W strefie 1
podgrzewanie odkleja pióra
wycieraczek szyby, gdy są one przymarznięte
(lód lub śnieg).
W strefie 2 podgrzewanie poprawia
widoczność, ograniczając gromadzenie się
śniegu podczas pracy wycieraczek.
Włączanie
Gdy silnik pracuje, nacisnąć ten
przycisk. Jego kontrolka włącza się.
Spryskiwacz przedniej szyby
i
s
pryskiwacz reflektorów
W samochodach wyposażonych
w klimatyzację automatyczną każde
pociągnięcie przełącznika spryskiwaczy
szyby powoduje zamknięcie wlotów
powietrza z
zewnątrz w celu uniknięcia
przedostania się zapachu do środka
samochodu.
F

P
ociągnąć przełącznik wycieraczek szyb do
siebie. Spryskiwacz szyby oraz wycieraczki
szyby działają przez pewien czas.
Spryskiwacze reflektorów uruchamiają się
tylko wtedy, gdy włączone są światła mijania
i

podczas jazdy.
Gdy włączone są światła dzienne, aby włączyć
spryskiwacz reflektorów, należy ustawić
przełącznik oświetlenia w pozycji świateł
mijania. Czas działania zależy od temperatury
zewnętrznej.
Ponowne naciśnięcie tego przycisku wyłącza
funkcję. Jego kontrolka gaśnie.
4
Oświetlenie i widoczność

138
F Użyć dźwigni sterowania wycieraczkami w ciągu minuty od wyłączenia zapłonu, aby
ustawić je pionowo.
F

P
o ułożeniu piór wycieraczek na szybie
włączyć zapłon i
przestawić dźwignię. Aby zapewnić skuteczność piór płaskich,
zalecamy:
-

o
strożne obchodzenie się z nimi,
-
r
egularne czyszczenie przy użyciu
wody z mydłem,
-
n
iewkładanie kartonu pod wycieraczkę
s z y by,
-
w
ymianę zaraz po pier wszych
oznakach zużycia.

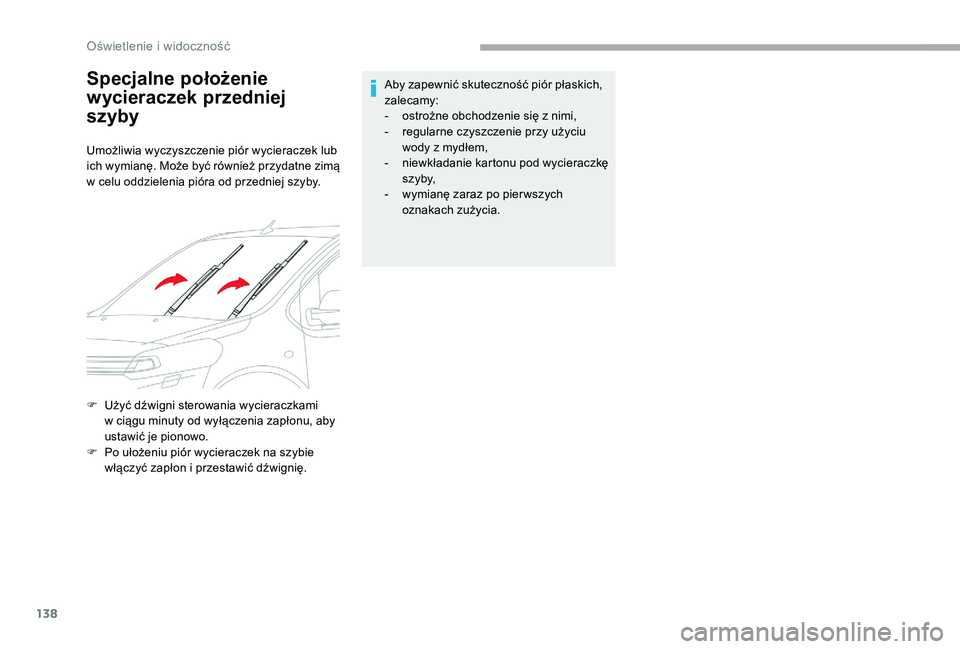

Specjalne położenie
wycieraczek przedniej
szyby
Umożliwia wyczyszczenie piór wycieraczek lub
ich wymianę. Może być również przydatne zimą
w
celu oddzielenia pióra od przedniej szyby.
2
ZLHWOHQLHLZLGRF]QR


139

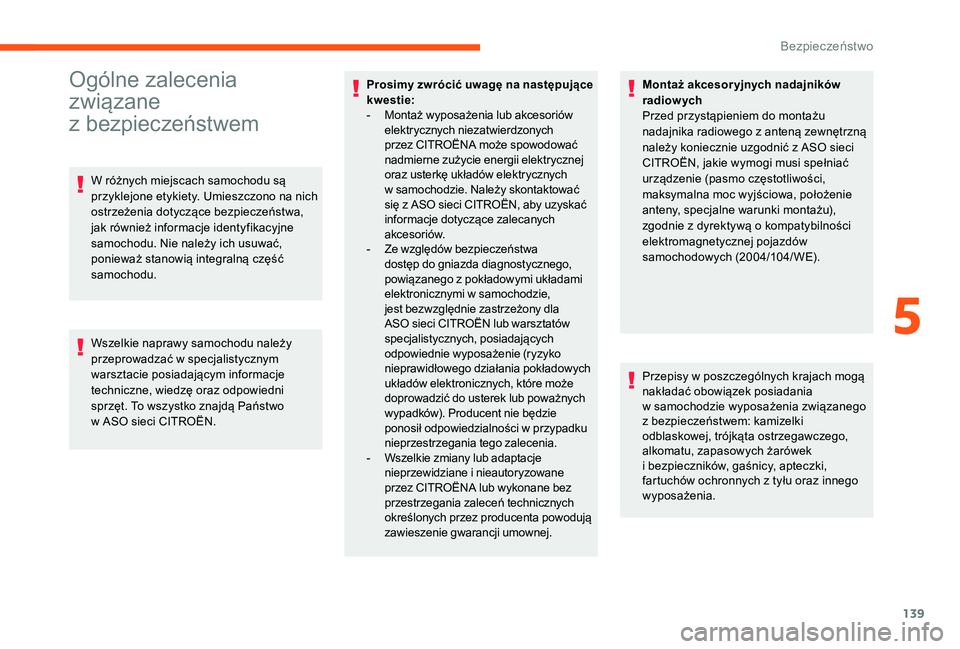

Ogólne zalecenia
związane
z bezpieczeństwem
W różnych miejscach samochodu są
przyklejone etykiety. Umieszczono na nich
ostrzeżenia dotyczące bezpieczeństwa,
jak również informacje identyfikacyjne
samochodu. Nie należy ich usuwać,
ponieważ stanowią integralną część
samochodu.
Wszelkie naprawy samochodu należy
przeprowadzać w
specjalistycznym
warsztacie posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko znajdą Państwo
w ASO sieci CITROËN. Prosimy zwrócić uwagę na następujące
kwestie:
-

M
ontaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych
przez CITROËNA może spowodować
nadmierne zużycie energii elektrycznej
oraz usterkę układów elektrycznych
w samochodzie. Należy skontaktować
się z
ASO sieci CITROËN, aby uzyskać
informacje dotyczące zalecanych
akcesoriów.
-

Z
e względów bezpieczeństwa
dostęp do gniazda diagnostycznego,
powiązanego z
pokładowymi układami
elektronicznymi w
samochodzie,
jest bezwzględnie zastrzeżony dla
ASO sieci CITROËN lub warsztatów
specjalistycznych, posiadających
odpowiednie wyposażenie (ryzyko
nieprawidłowego działania pokładowych
układów elektronicznych, które może
doprowadzić do usterek lub poważnych
wypadków). Producent nie będzie
ponosił odpowiedzialności w
przypadku
nieprzestrzegania tego zalecenia.
-

W
szelkie zmiany lub adaptacje
nieprzewidziane i
nieautoryzowane
przez CITROËNA lub wykonane bez
przestrzegania zaleceń technicznych
określonych przez producenta powodują
zawieszenie gwarancji umownej. Montaż akcesor yjnych nadajników
radiowych
Przed przystąpieniem do montażu
nadajnika radiowego z
anteną zewnętrzną
należy koniecznie uzgodnić z ASO sieci
CITROËN, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z
dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
Przepisy w
poszczególnych krajach mogą
nakładać obowiązek posiadania
w samochodzie wyposażenia związanego
z
bezpieczeństwem: kamizelki
odblaskowej, trójkąta ostrzegawczego,
alkomatu, zapasowych żarówek
i bezpieczników, gaśnicy, apteczki,
fartuchów ochronnych z
tyłu oraz innego
wyposażenia.
5
Bezpieczeństwo

140

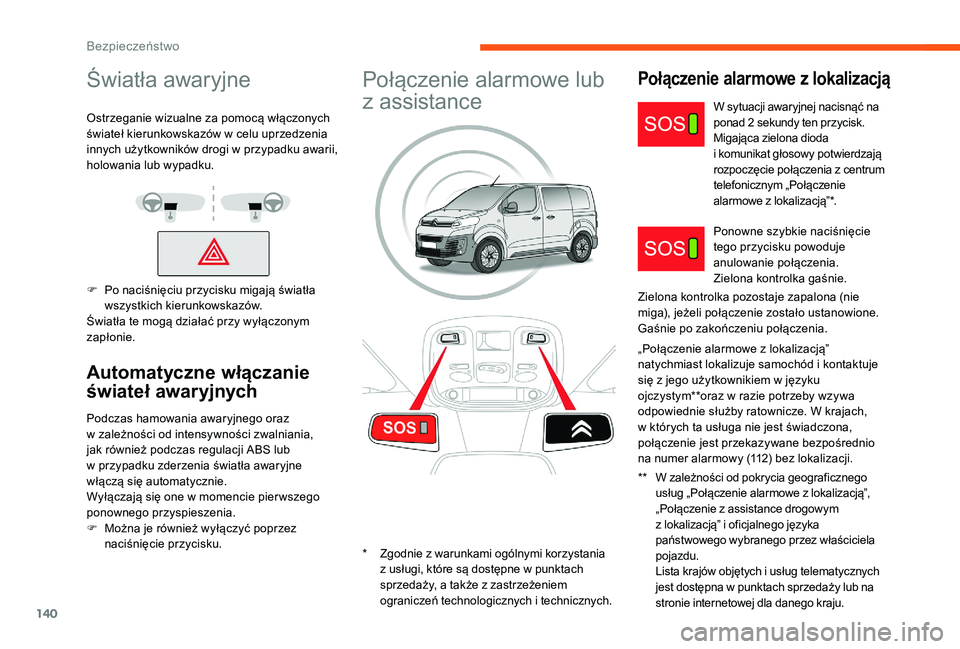

Światła awaryjne
Ostrzeganie wizualne za pomocą włączonych
świateł kierunkowskazów w celu uprzedzenia
innych użytkowników drogi w
przypadku awarii,
holowania lub wypadku.
F

P
o naciśnięciu przycisku migają światła
wszystkich kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Automatyczne włączanie
świateł awaryjnych
Podczas hamowania awaryjnego oraz
w zależności od intensywności zwalniania,
jak również podczas regulacji ABS lub
w przypadku zderzenia światła awaryjne
włączą się automatycznie.
Wyłączają się one w
momencie pier wszego
ponownego przyspieszenia.
F

M
ożna je również wyłączyć poprzez
naciśnięcie przycisku.
Połączenie alarmowe lub
z assistancePołączenie alarmowe z lo kalizacją
W sytuacji awaryjnej nacisnąć na
ponad 2
sekundy ten przycisk.
Migająca zielona dioda
i
komunikat głosowy potwierdzają
rozpoczęcie połączenia z
centrum
telefonicznym „Połączenie
alarmowe z
lokalizacją”*.
Ponowne szybkie naciśnięcie
tego przycisku powoduje
anulowanie połączenia.
Zielona kontrolka gaśnie.
Zielona kontrolka pozostaje zapalona (nie
miga), jeżeli połączenie zostało ustanowione.
Gaśnie po zakończeniu połączenia.
„Połączenie alarmowe z
lokalizacją”
natychmiast lokalizuje samochód i
kontaktuje
się z

jego użytkownikiem w języku
ojczystym**oraz w
razie potrzeby wzywa
odpowiednie służby ratownicze. W krajach,
w

których ta usługa nie jest świadczona,
połączenie jest przekazywane bezpośrednio
na numer alarmowy (112) bez lokalizacji.
**

W z

ależności od pokrycia geograficznego
usług „Połączenie alarmowe z
lokalizacją”,
„Połączenie z
assistance drogowym
z

lokalizacją” i oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
L

ista krajów objętych i usług telematycznych
jest dostępna w
punktach sprzedaży lub na
stronie internetowej dla danego kraju.
*

Z

godnie z

warunkami ogólnymi korzystania
z

usługi, które są dostępne w

punktach
sprzedaży, a

także z

zastrzeżeniem
ograniczeń technologicznych i

technicznych.
Bezpieczeństwo

141
Lokalizacja geograficzna
Nacisnąć przycisk na ponad 2 s,
a by poprosić o pomoc drogową
w
razie awarii pojazdu.
Komunikat głosowy potwierdza wykonanie
p o ł ą c ze ni a* *. Ponowne szybkie naciśnięcie
tego przycisku powoduje
anulowanie połączenia.
Anulowanie połączenia zostaje potwierdzone
komunikatem głosowym.

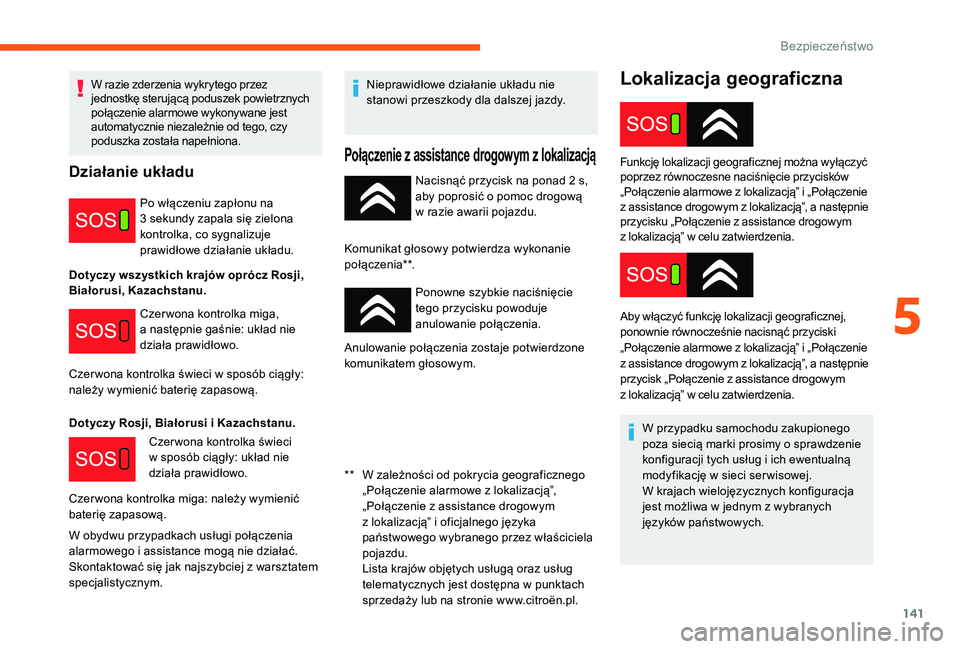

W razie zderzenia wykrytego przez
jednostkę sterującą poduszek powietrznych
połączenie alarmowe wykonywane jest
automatycznie niezależnie od tego, czy
poduszka została napełniona.Działanie układu
Po włączeniu zapłonu na
3
sekundy zapala się zielona
kontrolka, co sygnalizuje
prawidłowe działanie układu.
Dotyczy wszystkich krajów oprócz Rosji,
Białorusi, Kazachstanu. Czer wona kontrolka miga,
a
następnie gaśnie: układ nie
działa prawidłowo.
Czer wona kontrolka świeci w
sposób ciągły:
należy wymienić baterię zapasową.
Dotyczy Rosji, Białorusi i
Kazachstanu.
Czer wona kontrolka świeci
w sposób ciągły: układ nie
działa prawidłowo.
Czer wona kontrolka miga: należy wymienić
baterię zapasową.
W obydwu przypadkach usługi połączenia
alarmowego i
assistance mogą nie działać.
Skontaktować się jak najszybciej z
warsztatem
specjalistycznym. Nieprawidłowe działanie układu nie
stanowi przeszkody dla dalszej jazdy.
Połączenie z a
ssistance drogowym z lo kalizacją
** W zależności od pokrycia geograficznego
„Połączenie alarmowe z lokalizacją”,
„Połączenie z
assistance drogowym
z
lokalizacją” i oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
L

ista krajów objętych usługą oraz usług
telematycznych jest dostępna w
punktach
sprzedaży lub na stronie www.citroën.pl. Funkcję lokalizacji geograficznej można wyłączyć
poprzez równoczesne naciśnięcie przycisków
„Połączenie alarmowe z
lokalizacją” i „Połączenie
z assistance drogowym z lokalizacją”, a następnie
przycisku „Połączenie z assistance drogowym

z lokalizacją” w celu zatwierdzenia.
Aby włączyć funkcję lokalizacji geograficznej,
ponownie równocześnie nacisnąć przyciski
„Połączenie alarmowe z lokalizacją” i „Połączenie
z assistance drogowym z lokalizacją”, a następnie
przycisk „Połączenie z assistance drogowym

z lokalizacją” w celu zatwierdzenia.
W przypadku samochodu zakupionego
poza siecią marki prosimy o sprawdzenie
konfiguracji tych usług i ich ewentualną
modyfikację w sieci ser wisowej.
W krajach wielojęzycznych konfiguracja
jest możliwa w
jednym z wybranych
języków państwowych.
5

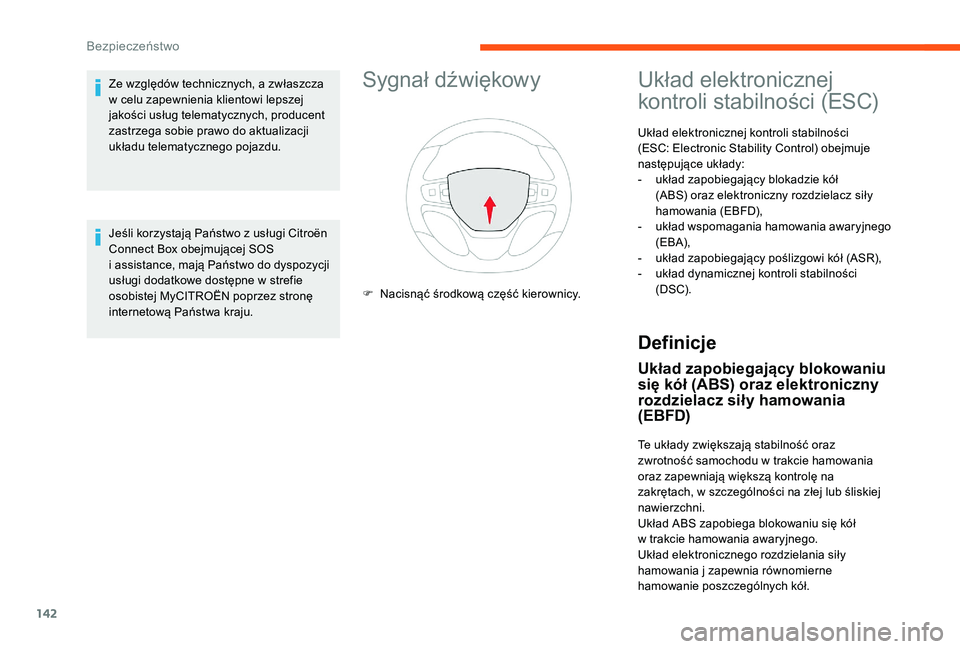

Bezpieczeństwo

142
Sygnał dźwiękowy
F Nacisnąć środkową część kierownicy.
Układ elektronicznej
kontroli stabilności (ESC)
Układ elektronicznej kontroli stabilności
(ESC: Electronic Stability Control) obejmuje
następujące układy:
-
u
kład zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzielacz siły
hamowania (EBFD),
-
u

kład wspomagania hamowania awaryjnego
(EBA),
-

u
kład zapobiegający poślizgowi kół (ASR),
-

u
kład dynamicznej kontroli stabilności
(DSC).
Ze względów technicznych, a

zwłaszcza
w celu zapewnienia klientowi lepszej
jakości usług telematycznych, producent
zastrzega sobie prawo do aktualizacji
układu telematycznego pojazdu.
Jeśli korzystają Państwo z

usługi Citroën
Connect Box obejmującej SOS
i assistance, mają Państwo do dyspozycji
usługi dodatkowe dostępne w

strefie
osobistej MyCITROËN poprzez stronę
internetową Państwa kraju.
Definicje
Układ zapobiegający blokowaniu
się kół (ABS) oraz elektroniczny
rozdzielacz siły hamowania
(EBFD)
Te układy zwiększają stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz zapewniają większą kontrolę na
zakrętach, w
szczególności na złej lub śliskiej
nawierzchni.
Układ ABS zapobiega blokowaniu się kół
w trakcie hamowania awaryjnego.
Układ elektronicznego rozdzielania siły
hamowania j zapewnia równomierne
hamowanie poszczególnych kół.
Bezpieczeństwo
