103
Po stronie pasażera należy pamiętać
o złożeniu stolika przed ustawieniem
samego siedzenia w
położeniu „stolik”.
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów. Każdy z
nich
w przypadku awaryjnego hamowania lub
zderzenia może się przekształcić
w niebezpieczny „pocisk”.
Dodatkowe informacje dotyczące siedzeń
przednich , a
szczególnie położenia
„stolik” dla oparcia, zawiera odpowiedni
rozdział.
Gniazda zasilania 12 V
W zależności od wersji.
Należy przestrzegać maksymalnej mocy
znamionowej, aby uniknąć uszkodzenia
podłączonego urządzenia. F

A
by podłączyć osprzęt 12 V (maks. moc:
120 W), podnieść pokrywkę i włożyć
odpowiednią wtyczkę.
F
A
by rozłożyć, opuścić stolik i zablokować go
w dolnym skrajnym położeniu.
F
A
by złożyć, podnieść stolik, przekraczając
punkt oporu, aż do górnego skrajnego
położenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez CITROËNA,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w
działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Gniazdo USB
Można do niego podłączyć urządzenia
przenośne, np. odtwarzacz cyfrowy typu iPod®
czy pamięć USB.
Odczytuje pliki audio przesyłane do systemu
audio w

celu odsłuchu przez głośniki
samochodowe.
Plikami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
systemu audio.
3
Ergonomia i komfort

104
Bateria urządzenia podłączonego do
gniazda USB automatycznie się ładuje.
Podczas ładowania wyświetla się
komunikat, jeżeli pobór prądu przez
urządzenie przenośne jest większy od
natężenia dostarczanego przez instalację
samochodu.
Więcej informacji na temat korzystania
z tego wyposażenia można znaleźć
w rozdziale Audio i telematyka. Więcej szczegółowych informacji
dotyczących użytkowania tego urządzenia
zawiera rozdział „
Audio i
telematyka”.
Gniazdo 230 V /50 H z
Jeśli pojazd jest w nie wyposażony, gniazdo
2 30 V/50 Hz (moc maksymalna: 150 W)
znajduje się pod prawym przednim siedzeniem,
dzięki czemu jest dostępne z
drugiego rzędu.
Gniazdo działa przy pracującym silniku,
a także w
trybie STOP układu Stop & Start.
F

P
odnieść pokrywę.
F

S
prawdzić, czy kontrolka świeci na zielono. W przypadku usterki zielona kontrolka miga.
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
Gniazdo dodatkowe (JACK)
Umożliwia podłączenie urządzenia
przenośnego w
celu odsłuchu plików audio
poprzez głośniki samochodowe. Ze względów bezpieczeństwa,
w przypadku przeciążenia i
gdy wymaga
tego instalacja elektryczna pojazdu
(szczególne warunki klimatyczne,
przeciążenie elektryczne itd.), dopływ
prądu do gniazda zostanie odcięty.
Zielona kontrolka gaśnie. Do gniazda należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza lub rozgałęźnika).
Podłączać tylko urządzenia z izolacją
klasy II (podaną na urządzeniu).
Nie używać urządzeń z metalową
obudową.
Plikami zarządza się przy użyciu urządzenia
przenośnego.
F
P
odłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD-DVD, podgrzewacz butelek dla dzieci
i t d .) .
E

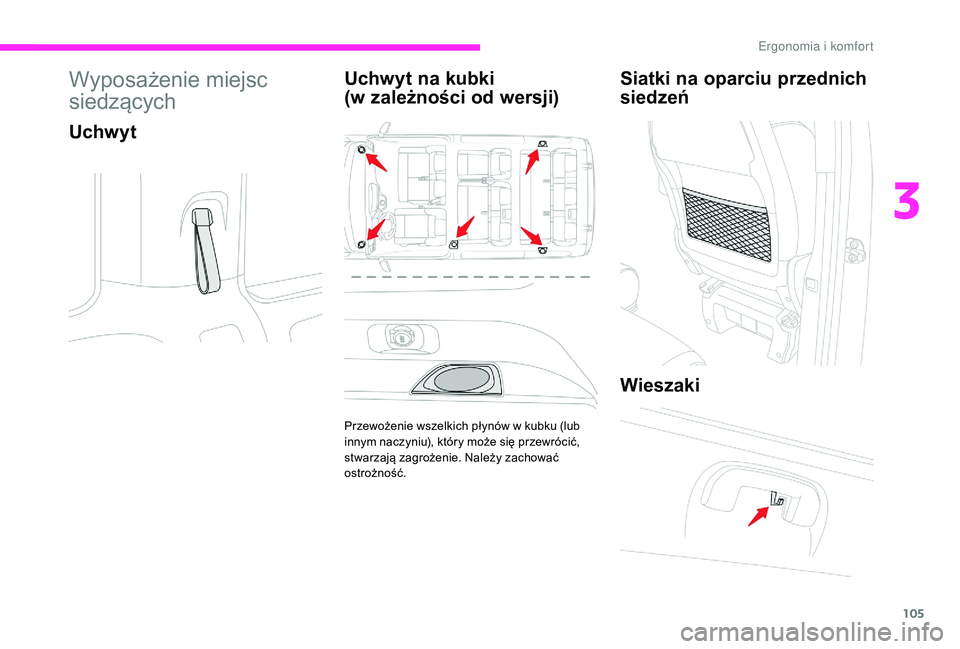

105
Wyposażenie miejsc
siedzących
UchwytUchwyt na kubki

(w zależności od wersji)
Przewożenie wszelkich płynów w kubku (lub
i nnym naczyniu), który może się przewrócić,
stwarzają zagrożenie. Należy zachować
ostrożność.
Siatki na oparciu przednich
siedzeń
Wieszaki
3
Ergonomia i komfort

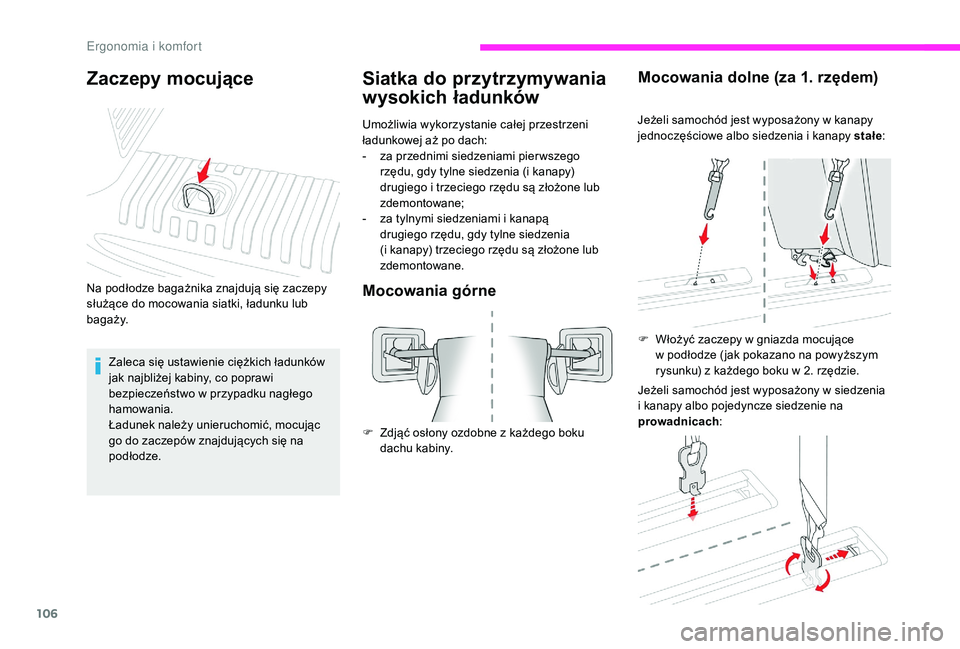

106
Siatka do przytrzymywania
wysokich ładunków
Umożliwia wykorzystanie całej przestrzeni
ładunkowej aż po dach:
-
z
a przednimi siedzeniami pier wszego
rzędu, gdy tylne siedzenia (i kanapy)
drugiego i
trzeciego rzędu są złożone lub
zdemontowane;
-

z
a tylnymi siedzeniami i kanapą
drugiego rzędu, gdy tylne siedzenia
(i kanapy) trzeciego rzędu są złożone lub
zdemontowane.
Mocowania górne
F Zdjąć osłony ozdobne z każdego boku
dachu kabiny.
Mocowania dolne (za 1. rzędem)
Jeżeli samochód jest wyposażony w kanapy
j ednoczęściowe albo siedzenia i kanapy stałe:
Jeżeli samochód jest wyposażony w
siedzenia
i
kanapy albo pojedyncze siedzenie na
prowadnicach :
F

W
łożyć zaczepy w gniazda mocujące
w podłodze ( jak pokazano na powyższym
rysunku) z
każdego boku w 2. rzędzie.
Zaczepy mocujące
Na podłodze bagażnika znajdują się zaczepy
służące do mocowania siatki, ładunku lub
b a g a ż y.Zaleca się ustawienie ciężkich ładunków
jak najbliżej kabiny, co poprawi
bezpieczeństwo w
przypadku nagłego
hamowania.
Ładunek należy unieruchomić, mocując
go do zaczepów znajdujących się na
podłodze.
E

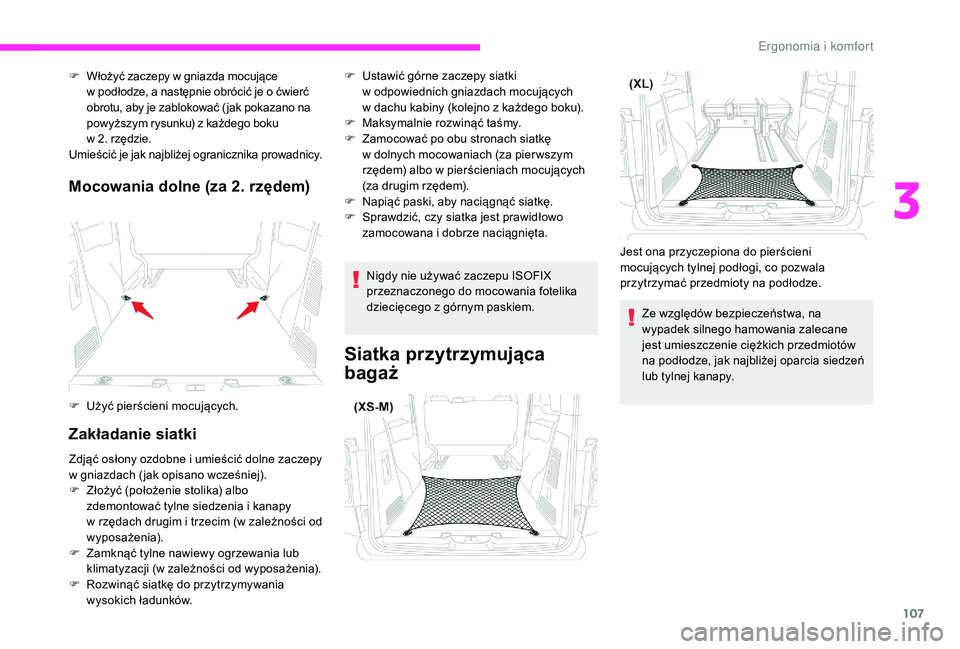

107
Mocowania dolne (za 2. rzędem)
Zakładanie siatki
F Włożyć zaczepy w gniazda mocujące
w podłodze, a następnie obrócić je o ćwierć
obrotu, aby je zablokować ( jak pokazano na
powyższym rysunku) z
każdego boku
w 2. rzędzie.
Umieścić je jak najbliżej ogranicznika prowadnicy.
F

U
żyć pierścieni mocujących.
Zdjąć osłony ozdobne i
umieścić dolne zaczepy
w
gniazdach ( jak opisano wcześniej).
F

Z
łożyć (położenie stolika) albo
zdemontować tylne siedzenia i
kanapy
w rzędach drugim i

t
rzecim (w zależności od
wyposażenia).
F

Z
amknąć tylne nawiewy ogrzewania lub
klimatyzacji (w zależności od wyposażenia).
F

R
ozwinąć siatkę do przytrzymywania
wysokich ładunków. F
U stawić górne zaczepy siatki
w odpowiednich gniazdach mocujących
w dachu kabiny (kolejno z
każdego boku).
F

M
aksymalnie rozwinąć taśmy.
F

Z
amocować po obu stronach siatkę
w dolnych mocowaniach (za pier wszym
rzędem) albo w
pierścieniach mocujących
(za drugim rzędem).
F

N
apiąć paski, aby naciągnąć siatkę.
F

S
prawdzić, czy siatka jest prawidłowo
zamocowana i
dobrze naciągnięta.
Nigdy nie używać zaczepu ISOFIX
przeznaczonego do mocowania fotelika
dziecięcego z
górnym paskiem.
Siatka przytrzymująca
bagaż
Jest ona przyczepiona do pierścieni
mocujących tylnej podłogi, co pozwala
przytrzymać przedmioty na podłodze.Ze względów bezpieczeństwa, na
wypadek silnego hamowania zalecane
jest umieszczenie ciężkich przedmiotów
na podłodze, jak najbliżej oparcia siedzeń
lub tylnej kanapy.
3
E

108
Szyby tylne w 2. rzędzie
Jeżeli samochód jest w nie wyposażony, szyby
b oczne w 2. rzędzie można otworzyć.
W celu uzyskania dodatkowych informacji na
temat zabezpieczenia przed otwarciem
tylnych szyb od wewnątrz należy odwołać
się do odpowiedniego rozdziału.
Podczas jazdy szyby muszą być zamknięte lub
zablokowane w
jednej z pozycji.
F

Ś
cisnąć dwa występy, a następnie otworzyć
szybę.
Rolety boczne
Zamontowane na szybach drugiego rzędu,
chronią wnętrze kabiny przed promieniami
słonecznymi.
F

P
ociągnąć za języczek A i umieścić roletę
na zaczepie B .
Zawsze rozwijać lub zwijać roletę powoli,
trzymając za występ.
Zasłona przestrzeni bagażowej
F Aby wyjąć zasłonę, należy ją podnieść.
F W c elu zainstalowania włożyć prowadnice
w wycięcia.
W przypadku gwałtownego hamowania
przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
Ergonomia i komfort

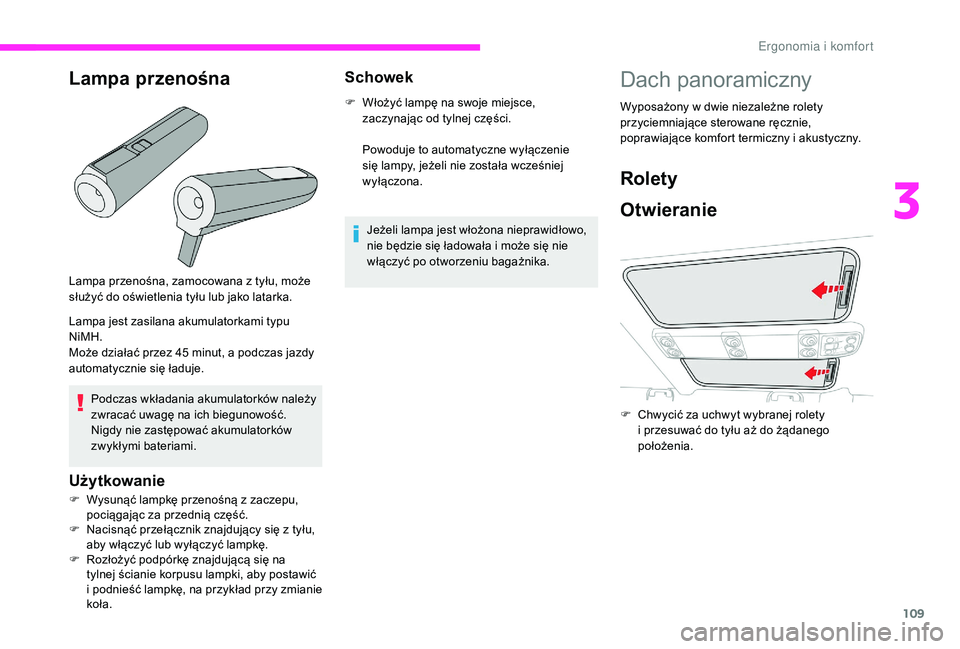

109
Lampa przenośna, zamocowana z tyłu, może
s łużyć do oświetlenia tyłu lub jako latarka.
Lampa jest zasilana akumulatorkami typu
NiMH.
Może działać przez 45
minut, a podczas jazdy
automatycznie się ładuje.
Użytkowanie
F Wysunąć lampkę przenośną z zaczepu,
pociągając za przednią część.
F

N
acisnąć przełącznik znajdujący się z tyłu,
aby włączyć lub wyłączyć lampkę.
F

R
ozłożyć podpórkę znajdującą się na
tylnej ścianie korpusu lampki, aby postawić
i


podnieść lampkę, na przykład przy zmianie
koła.
Lampa przenośna
Podczas wkładania akumulatorków należy
zwracać uwagę na ich biegunowość.
Nigdy nie zastępować akumulatorków
zwykłymi bateriami.
Schowek
Jeżeli lampa jest włożona nieprawidłowo,
nie będzie się ładowała i
może się nie
włączyć po otworzeniu bagażnika.
F

W
łożyć lampę na swoje miejsce,
zaczynając od tylnej części.

P
owoduje to automatyczne wyłączenie
się lampy, jeżeli nie została wcześniej
wyłączona.
Dach panoramiczny
Wyposażony w dwie niezależne rolety
p rzyciemniające sterowane ręcznie,
poprawiające komfort termiczny i
akustyczny.
Rolety
Otwieranie
F Chwycić za uchwyt wybranej rolety i przesuwać do tyłu aż do żądanego
położenia.
3
E

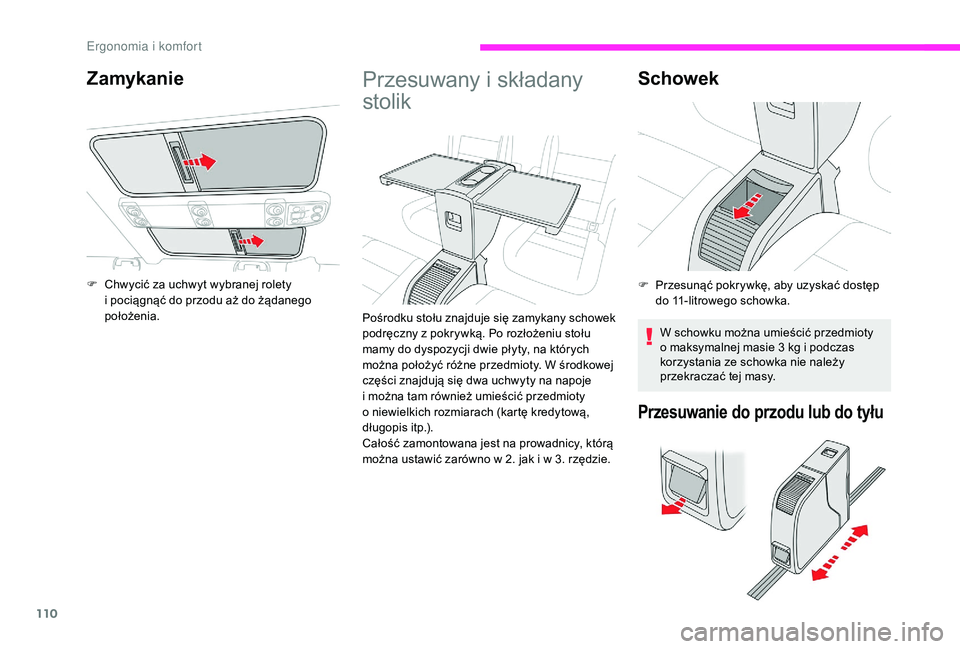

110
Przesuwany i składany
s tolik
Pośrodku stołu znajduje się zamykany schowek
podręczny z
pokrywką. Po rozłożeniu stołu
mamy do dyspozycji dwie płyty, na których
można położyć różne przedmioty. W środkowej
części znajdują się dwa uchwyty na napoje
i
można tam również umieścić przedmioty
o
niewielkich rozmiarach (kartę kredytową,
długopis itp.).
Całość zamontowana jest na prowadnicy, którą
można ustawić zarówno w
2. jak i w 3. rzędzie.
Schowek
F Przesunąć pokrywkę, aby uzyskać dostęp do 11-litrowego schowka.
W schowku można umieścić przedmioty
o
maksymalnej masie 3 kg i podczas
korzystania ze schowka nie należy
przekraczać tej masy.
Przesuwanie do przodu lub do tyłu
Zamykanie
F Chwycić za uchwyt wybranej rolety
i pociągnąć do przodu aż do żądanego
położenia.
