2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

87

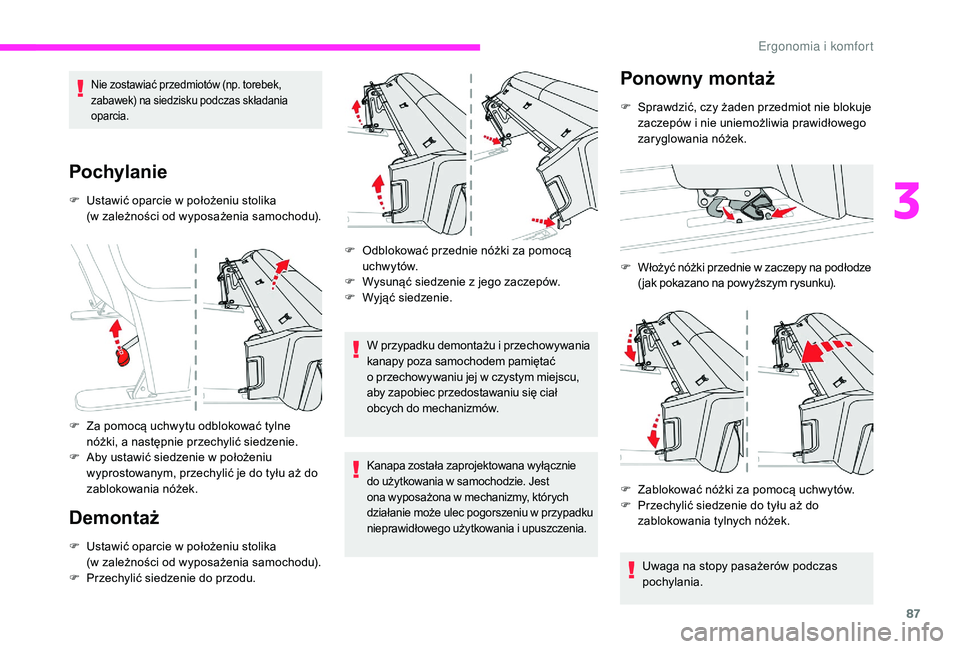

Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

Z
a pomocą uchwytu odblokować tylne
nóżki, a
następnie przechylić siedzenie.
F

A
by ustawić siedzenie w położeniu
wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Demontaż
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

P
rzechylić siedzenie do przodu. F

O
dblokować przednie nóżki za pomocą
uchwytów.
F
W
ysunąć siedzenie z jego zaczepów.
F
W
yjąć siedzenie.
W przypadku demontażu i przechowywania
kanapy poza samochodem pamiętać
o przechowywaniu jej w czystym miejscu,
aby zapobiec przedostawaniu się ciał
obcych do mechanizmów.
Kanapa została zaprojektowana wyłącznie
do użytkowania w samochodzie. Jest
ona wyposażona w
mechanizmy, których
działanie może ulec pogorszeniu w
przypadku
nieprawidłowego użytkowania i
upuszczenia.
Ponowny montaż
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.
F
W

łożyć nóżki przednie w zaczepy na podłodze
( jak pokazano na powyższym rysunku).
Uwaga na stopy pasażerów podczas
pochylania.
F

Z
ablokować nóżki za pomocą uchwytów.
F

P
rzechylić siedzenie do tyłu aż do
zablokowania tylnych nóżek.
3
E

88

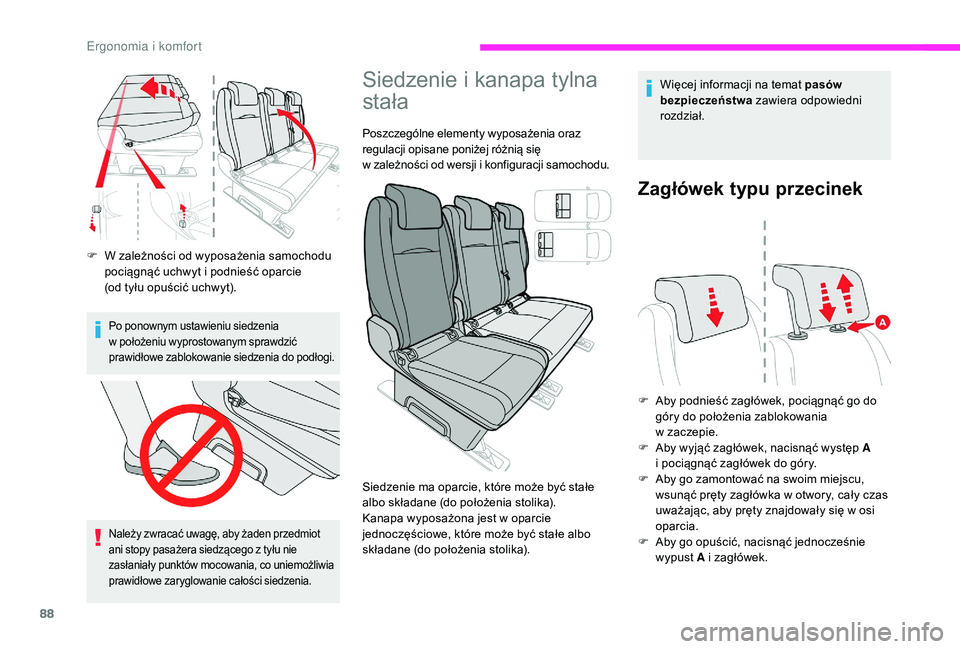

F W zależności od wyposażenia samochodu pociągnąć uchwyt i podnieść oparcie
(od tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia
w położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do podłogi.
Należy zwracać uwagę, aby żaden przedmiot
ani stopy pasażera siedzącego z tyłu nie
zasłaniały punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości siedzenia.
Siedzenie i kanapa tylna
s tała
Poszczególne elementy wyposażenia oraz
regulacji opisane poniżej różnią się
w zależności od wersji i
konfiguracji samochodu.
Siedzenie ma oparcie, które może być stałe
albo składane (do położenia stolika).
Kanapa wyposażona jest w
oparcie
jednoczęściowe, które może być stałe albo
składane (do położenia stolika). Więcej informacji na temat pasów
bezpieczeństwa
zawiera odpowiedni
rozdział.
Zagłówek typu przecinek
F Aby podnieść zagłówek, pociągnąć go do góry do położenia zablokowania
w zaczepie.
F

A
by wyjąć zagłówek, nacisnąć występ A
i pociągnąć zagłówek do góry.
F

A
by go zamontować na swoim miejscu,
wsunąć pręty zagłówka w
otwory, cały czas
uważając, aby pręty znajdowały się w
osi
oparcia.
F

A
by go opuścić, nacisnąć jednocześnie
wypust A i
zagłówek.
Ergonomia i komfort

89

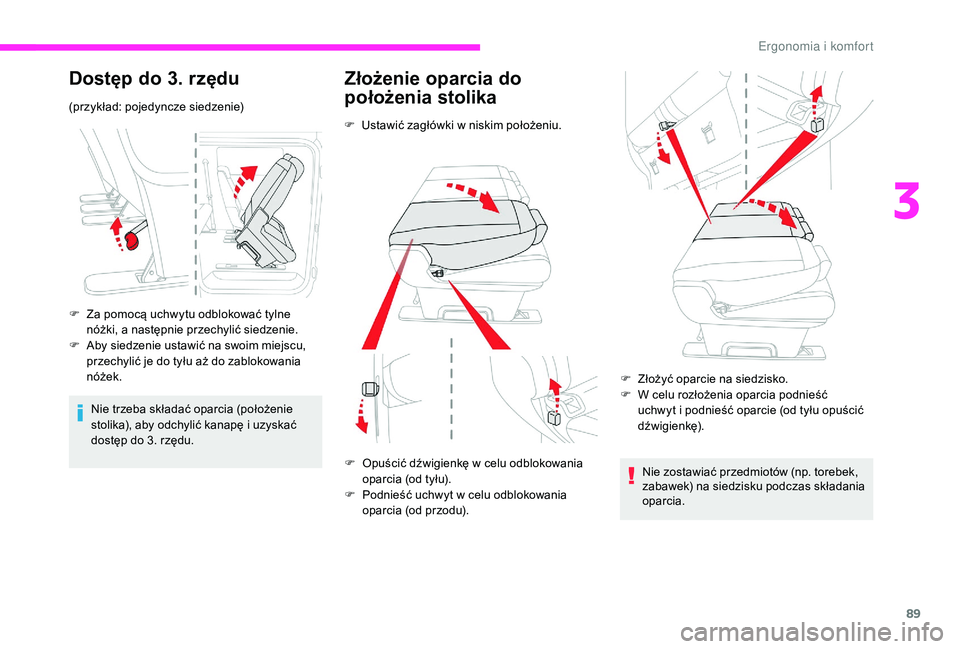

Dostęp do 3. rzędu
(przykład: pojedyncze siedzenie)
F
Z
a pomocą uchwytu odblokować tylne
nóżki, a
następnie przechylić siedzenie.
F

A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu aż do zablokowania
nóżek.
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i
uzyskać
dostęp do 3. rzędu.
Złożenie oparcia do
położenia stolika
F Ustawić zagłówki w niskim położeniu.
F
O
puścić dźwigienkę w celu odblokowania
oparcia (od tyłu).
F

P
odnieść uchwyt w celu odblokowania
oparcia (od przodu). F

Z
łożyć oparcie na siedzisko.
F

W c
elu rozłożenia oparcia podnieść
uchwyt i
podnieść oparcie (od tyłu opuścić
dźwigienkę).
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
3
E

90

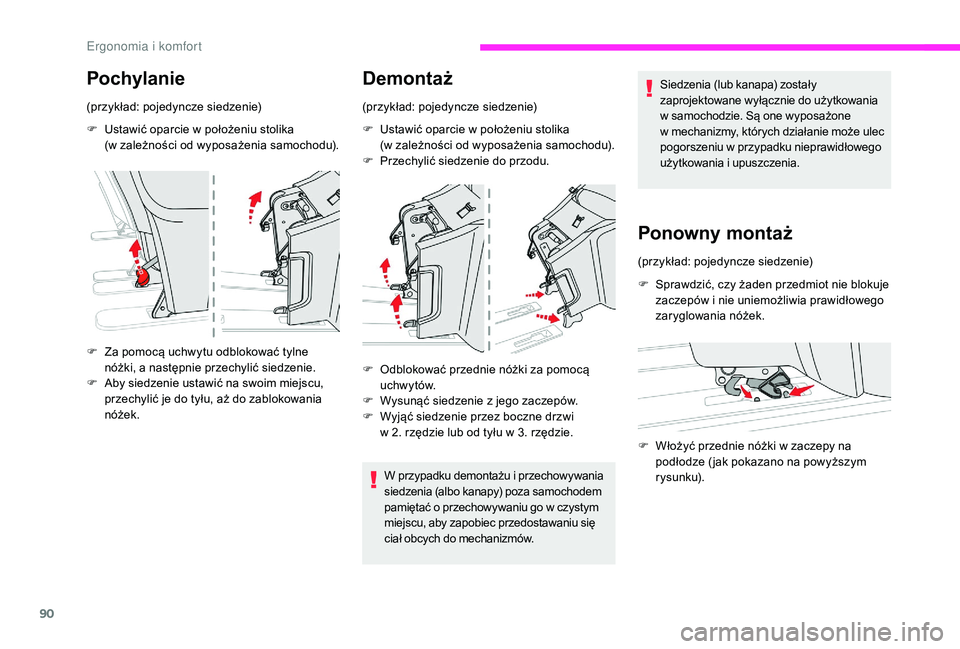

Pochylanie
(przykład: pojedyncze siedzenie)
F
U
stawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

Z
a pomocą uchwytu odblokować tylne
nóżki, a
następnie przechylić siedzenie.
F

A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania
nóżek.
Demontaż
(przykład: pojedyncze siedzenie)
F

U
stawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

P
rzechylić siedzenie do przodu.
F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć siedzenie z jego zaczepów.
F

W
yjąć siedzenie przez boczne drzwi
w
2. rzędzie lub od tyłu w 3. rzędzie.
W przypadku demontażu i
przechowywania
siedzenia (albo kanapy) poza samochodem
pamiętać o
przechowywaniu go w czystym
miejscu, aby zapobiec przedostawaniu się
ciał obcych do mechanizmów. Siedzenia (lub kanapa) zostały
zaprojektowane wyłącznie do użytkowania
w
samochodzie. Są one wyposażone
w
mechanizmy, których działanie może ulec
pogorszeniu w
p

rzypadku nieprawidłowego
użytkowania i
upuszczenia.
Ponowny montaż
(przykład: pojedyncze siedzenie)
F
S
prawdzić, czy żaden przedmiot nie blokuje
zaczepów i
nie uniemożliwia prawidłowego
zaryglowania nóżek.
F

W
łożyć przednie nóżki w zaczepy na
podłodze ( jak pokazano na powyższym
rysunku).
E

91

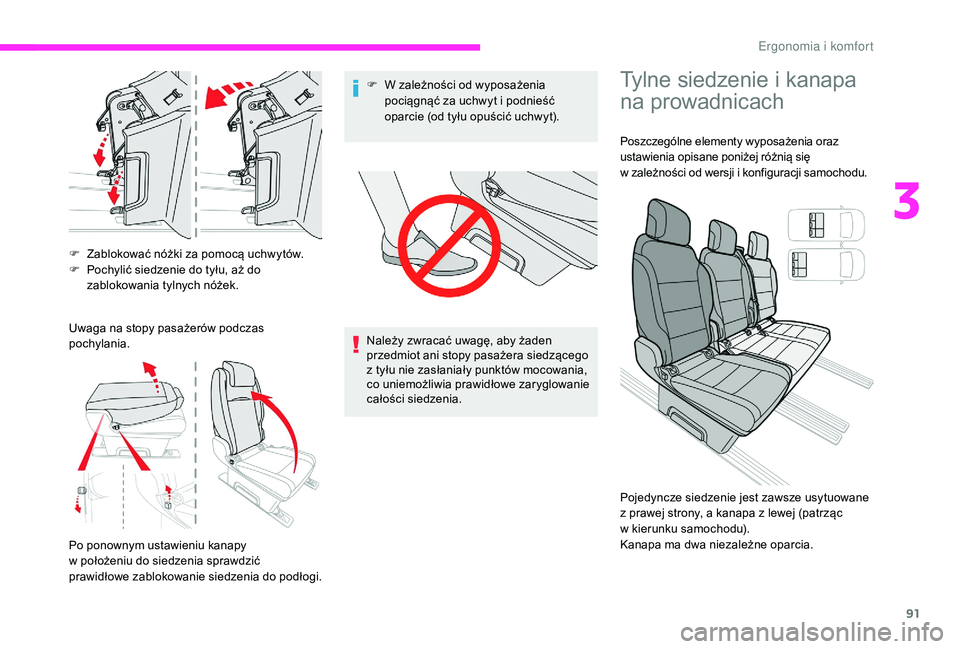

F Zablokować nóżki za pomocą uchwytów.
F P ochylić siedzenie do tyłu, aż do
zablokowania tylnych nóżek.
Uwaga na stopy pasażerów podczas
pochylania.
Po ponownym ustawieniu kanapy
w położeniu do siedzenia sprawdzić
prawidłowe zablokowanie siedzenia do podłogi. F

W z
ależności od wyposażenia
pociągnąć za uchwyt i podnieść
oparcie (od tyłu opuścić uchwyt).
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera siedzącego
z tyłu nie zasłaniały punktów mocowania,
co uniemożliwia prawidłowe zaryglowanie
całości siedzenia.
Tylne siedzenie i kanapa
n a prowadnicach
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się
w zależności od wersji i
konfiguracji samochodu.
Pojedyncze siedzenie jest zawsze usytuowane
z
prawej strony, a kanapa z lewej (patrząc
w kierunku samochodu).
Kanapa ma dwa niezależne oparcia.
3
E

92

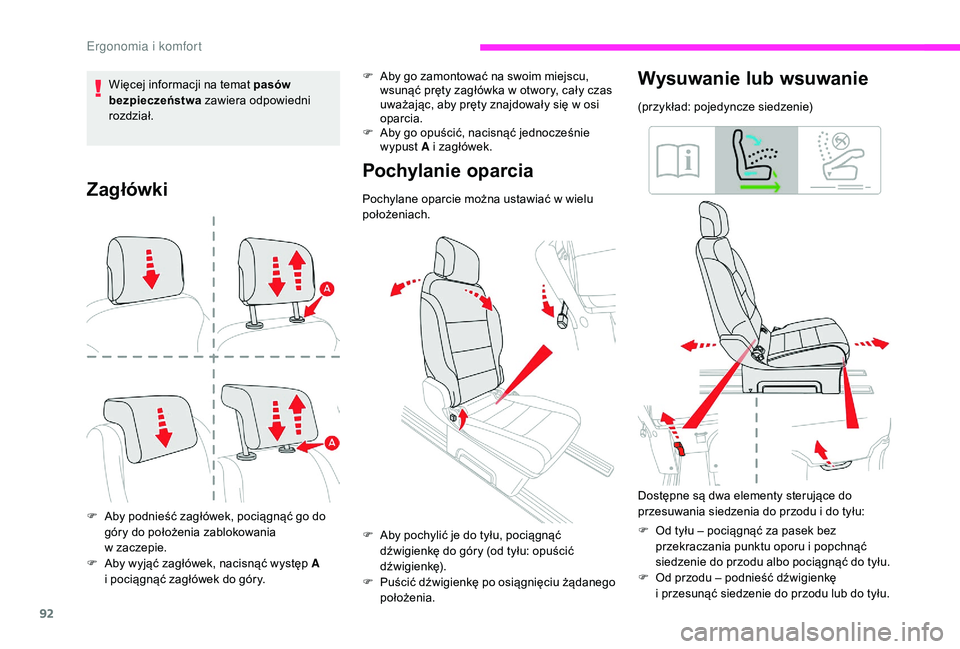

Zagłówki
F Aby podnieść zagłówek, pociągnąć go do góry do położenia zablokowania
w zaczepie.
F

A
by wyjąć zagłówek, nacisnąć występ A
i pociągnąć zagłówek do góry.
Pochylanie oparcia
Pochylane oparcie można ustawiać w wielu
p ołożeniach.
F

A
by pochylić je do tyłu, pociągnąć
dźwigienkę do góry (od tyłu: opuścić
dźwigienkę).
F

P
uścić dźwigienkę po osiągnięciu żądanego
położenia.
Wysuwanie lub wsuwanie
(przykład: pojedyncze siedzenie)
Dostępne są dwa elementy sterujące do
przesuwania siedzenia do przodu i
do tyłu:
F

O
d tyłu – pociągnąć za pasek bez
przekraczania punktu oporu i
popchnąć
siedzenie do przodu albo pociągnąć do tyłu.
F

O
d przodu – podnieść dźwigienkę
i
przesunąć siedzenie do przodu lub do tyłu.
F

A

by go zamontować na swoim miejscu,
wsunąć pręty zagłówka w

otwory, cały czas
uważając, aby pręty znajdowały się w

osi
oparcia.
F

A

by go opuścić, nacisnąć jednocześnie
wypust A i

zagłówek.
Więcej informacji na temat pasów
bezpieczeństwa
zawiera odpowiedni
rozdział.
Ergonomia i komfort

93

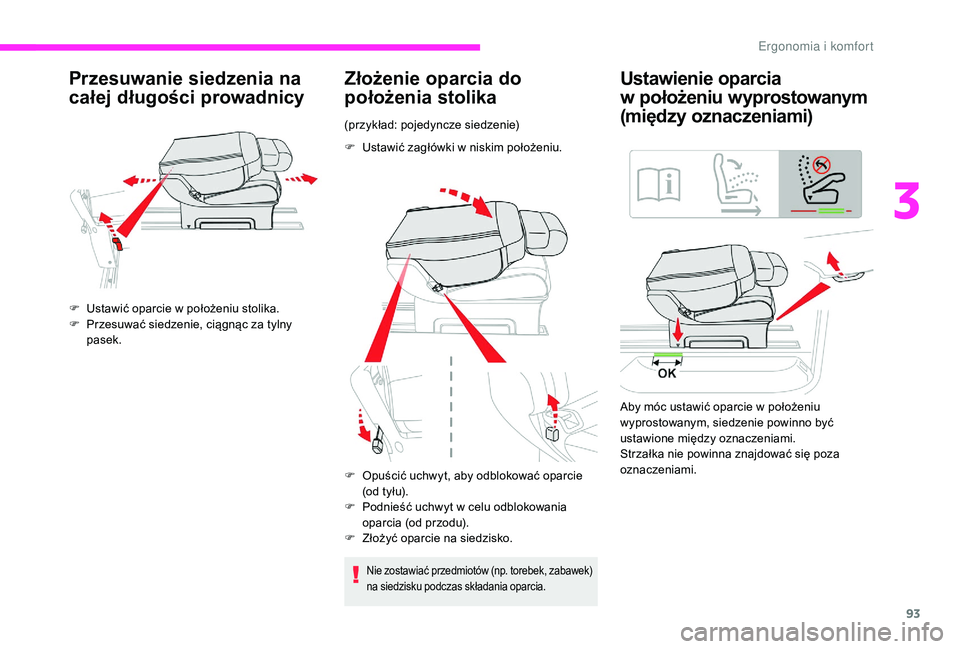

Przesuwanie siedzenia na
całej długości prowadnicy
F Ustawić oparcie w położeniu stolika.
F P rzesuwać siedzenie, ciągnąc za tylny
pasek.
Złożenie oparcia do
położenia stolika
(przykład: pojedyncze siedzenie)
F

U
stawić zagłówki w niskim położeniu.
F

O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F

P
odnieść uchwyt w celu odblokowania
oparcia (od przodu).
F

Z
łożyć oparcie na siedzisko.
Nie zostawiać przedmiotów (np. torebek, zabawek)
na siedzisku podczas składania oparcia.
Ustawienie oparcia
w położeniu wyprostowanym
(między oznaczeniami)
Aby móc ustawić oparcie w położeniu
w yprostowanym, siedzenie powinno być
ustawione między oznaczeniami.
Strzałka nie powinna znajdować się poza
oznaczeniami.
3
Ergonomia i komfort

94

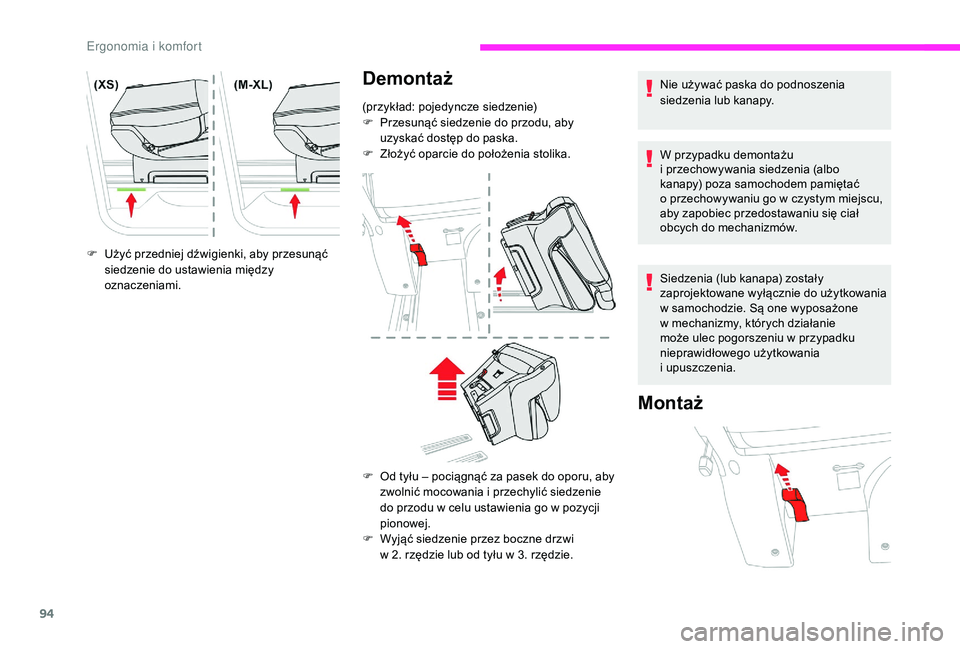

F Użyć przedniej dźwigienki, aby przesunąć siedzenie do ustawienia między
oznaczeniami. Nie używać paska do podnoszenia
siedzenia lub kanapy.
W przypadku demontażu
i
przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go w czystym miejscu,
aby zapobiec przedostawaniu się ciał
obcych do mechanizmów.
Siedzenia (lub kanapa) zostały
zaprojektowane wyłącznie do użytkowania
w
samochodzie. Są one wyposażone
w
mechanizmy, których działanie
może ulec pogorszeniu w
przypadku
nieprawidłowego użytkowania
i upuszczenia.
Montaż
Demontaż
(przykład: pojedyncze siedzenie)
F
P rzesunąć siedzenie do przodu, aby
uzyskać dostęp do paska.
F

Z
łożyć oparcie do położenia stolika.
F

O
d tyłu – pociągnąć za pasek do oporu, aby
zwolnić mocowania i
przechylić siedzenie
do przodu w
celu ustawienia go w pozycji
pionowej.
F

W
yjąć siedzenie przez boczne drzwi
w
2. rzędzie lub od tyłu w 3. rzędzie.
E
