2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

167
Foteliki dziecięce
ISOFIX zalecane przez
CITROËNA
CITROËN oferuje asortyment fotelików
dziecięcych ISOFIX katalogowanych
i homologowanych dla danego
samochodu.
Fotelik należy mocować i
zdejmować
zgodnie z


instrukcjami producenta fotelika.
„RÖMER Baby- Safe Plus i jego podstawa ISOFIX”
(kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg
M
ontuje się „tyłem do kierunku jazdy” za
pomocą podstawy ISOFIX mocowanej do pierścieni A.
Podstawa ma podpórkę z
regulacją
wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować
za pomocą pasa bezpieczeństwa. W
takim przypadku wykorzystuje się tylko
sam fotelik, który należy zamocować do
siedzenia samochodu trzypunktowym pasem bezpieczeństwa. „
RÖMER Duo Plus ISOFIX ”
(kategoria rozmiaru: B1 )
Grupa 1: od 9 –18kg
Montuje się wyłącznie „przodem do kierunku j a zd y ”.
Mocowany jest do zaczepów A , jak również
do zaczepu B , tzw. TOP TETHER, za
pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i
leżąca.
Ten fotelik dziecięcy może być
również instalowany na siedzeniach
niewyposażonych w
mocowania ISOFIX.
W takim wypadku należy go bezwzględnie
przymocować do siedzenia trzypunktowym pasem bezpieczeństwa. Ustawić przednie
siedzenie pojazdu w
taki sposób, aby stopy
dziecka nie dotykały oparcia.
5
Bezpieczeństwo

168
Waga dziecka/orientacyjny wiek
Poniżej 10

kg
(grupa 0) Do około
6

miesięcy Poniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
roku 9 –18
kg (grupa 1)
Od 1 do ok. 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy
Tyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G CDE C DA B B1
Rząd 1

(a) Siedzenie
pojedyncze lub kanapa
2-miejscowa z wyłączoną
poduszką
powietrzną pasażera „OFF ” Inny typ niż ISOFIX
z włączoną poduszką
powietrzną
pasażera „ ON” Inny typ niż ISOFIX
Rząd 2 Siedzenie za kierowcą
XIL (1 – 3) IL (2) IL IL (2) IUF, IL
Siedzenie środkowe XIL (1 – 3) IL (2) IL IL (2) IUF, IL
Siedzenie za pasażerem XIL (1 – 3) IL (2) IL IL (2) IUF, IL

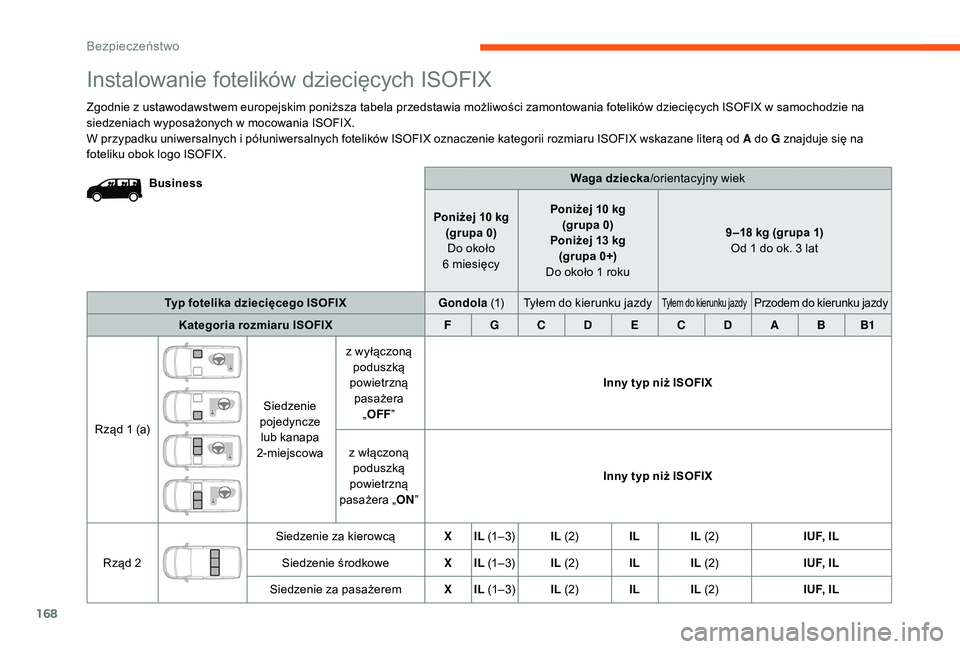

Instalowanie fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości zamontowania fotelików dziecięcych ISOFIX w samochodzie na
s iedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i
półuniwersalnych fotelików ISOFIX oznaczenie kategorii rozmiaru ISOFIX wskazane literą od A do G znajduje się na
foteliku obok logo ISOFIX.
Business
Bezpieczeństwo

169
Waga dziecka/orientacyjny wiek
Poniżej 10

kg
(grupa 0) Do około
6

miesięcy Poniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
roku 9 –18
kg (grupa 1)
Od 1 do ok. 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy
Tyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G CDE C DA B B1
Rząd 3 Siedzenie
i
kanapa tylna stała Lewe siedzenie
boczne X
XXIUF, IL
Siedzenie środkowe X
XXIUF, IL
Prawe siedzenie
boczneX XXIUF, IL
Kanapa
jednoczęściowa stała
Lewe siedzenie boczneX XXX
Siedzenie środkowe X
XXX
Prawe siedzenie
boczneX XXX
5
Bezpieczeństwo

170

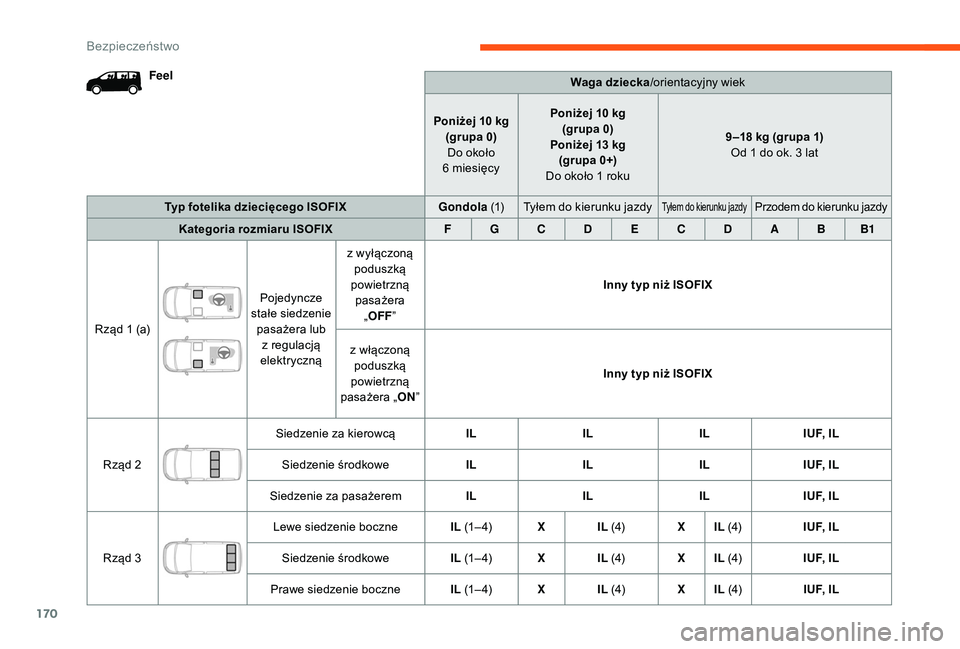

FeelWaga dziecka/orientacyjny wiek
Poniżej 10
kg
(grupa 0) Do około
6
miesięcyPoniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
roku9 –18
kg (grupa 1)
Od 1 do ok. 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy
Tyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G CDE C DA B B1
Rząd 1

(a) Pojedyncze
stałe siedzenie pasażera lub z
regulacją
elektryczną z wyłączoną
poduszką
powietrzną pasażera „OFF ” Inny typ niż ISOFIX
z włączoną poduszką
powietrzną
pasażera „ ON” Inny typ niż ISOFIX
Rząd 2 Siedzenie za kierowcą
ILILILIUF, IL
Siedzenie środkowe ILILILIUF, IL
Siedzenie za pasażerem ILILILIUF, IL
Rząd 3 Lewe siedzenie boczne
IL (1 – 4) XIL (4) XIL (4) IUF, IL
Siedzenie środkowe IL (1 – 4) XIL (4) XIL (4) IUF, IL
Prawe siedzenie boczne IL (1 – 4) XIL (4) XIL (4) IUF, IL
Bezpieczeństwo

171

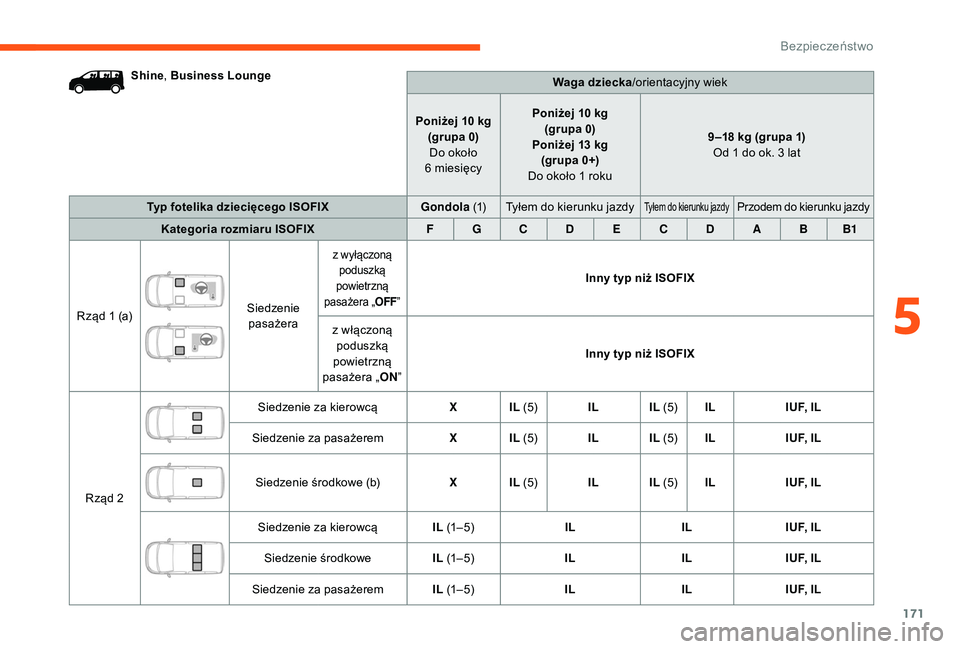

Shine, Business Lounge
Waga dziecka/orientacyjny wiek
Poniżej 10
kg
(grupa 0) Do około
6
miesięcyPoniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
roku9 –18
kg (grupa 1)
Od 1 do ok. 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy
Tyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G CDE C DA B B1
Rząd 1

(a) Siedzenie
pasażera
z wyłączoną poduszką
powietrzną
pasażera „ OFF”
Inny typ niż ISOFIX
z włączoną poduszką
powietrzną
pasażera „ ON” Inny typ niż ISOFIX
Rząd 2 Siedzenie za kierowcą
XIL (5) IL IL (5)IL IUF, IL
Siedzenie za pasażerem XIL (5) IL IL (5)IL IUF, IL
Siedzenie środkowe (b) XIL (5) IL IL (5)IL IUF, IL
Siedzenie za kierowcą IL (1 – 5) ILILIUF, IL
Siedzenie środkowe IL (1 – 5) ILILIUF, IL
Siedzenie za pasażerem IL (1 – 5) ILILIUF, IL
5
Bezpieczeństwo

172

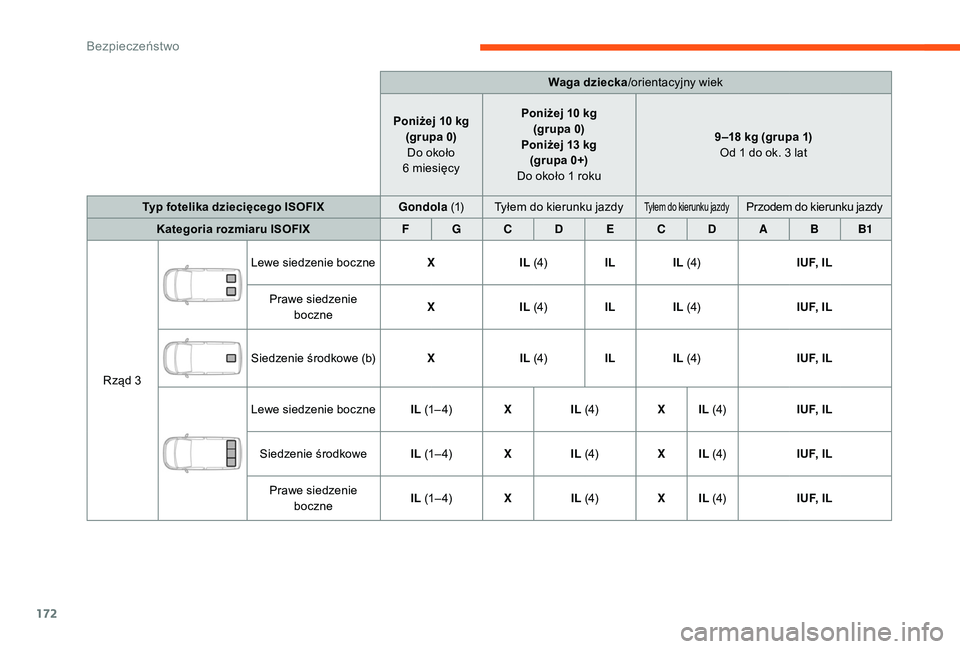

Waga dziecka/orientacyjny wiek
Poniżej 10

kg
(grupa 0) Do około
6

miesięcy Poniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
roku 9 –18
kg (grupa 1)
Od 1 do ok. 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy
Tyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G CDE C DA B B1
Rząd 3 Lewe siedzenie boczne
XIL (4) IL IL (4) IUF, IL
Prawe siedzenie boczne X
IL (4) IL IL (4) IUF, IL
Siedzenie środkowe (b) XIL (4) IL IL (4) IUF, IL
Lewe siedzenie boczne IL (1 – 4) XIL (4) XIL (4) IUF, IL
Siedzenie środkowe IL (1 – 4) XIL (4) XIL (4) IUF, IL
Prawe siedzenie boczne IL
(1 – 4) XIL (4) XIL (4) IUF, IL
Bezpieczeństwo

173

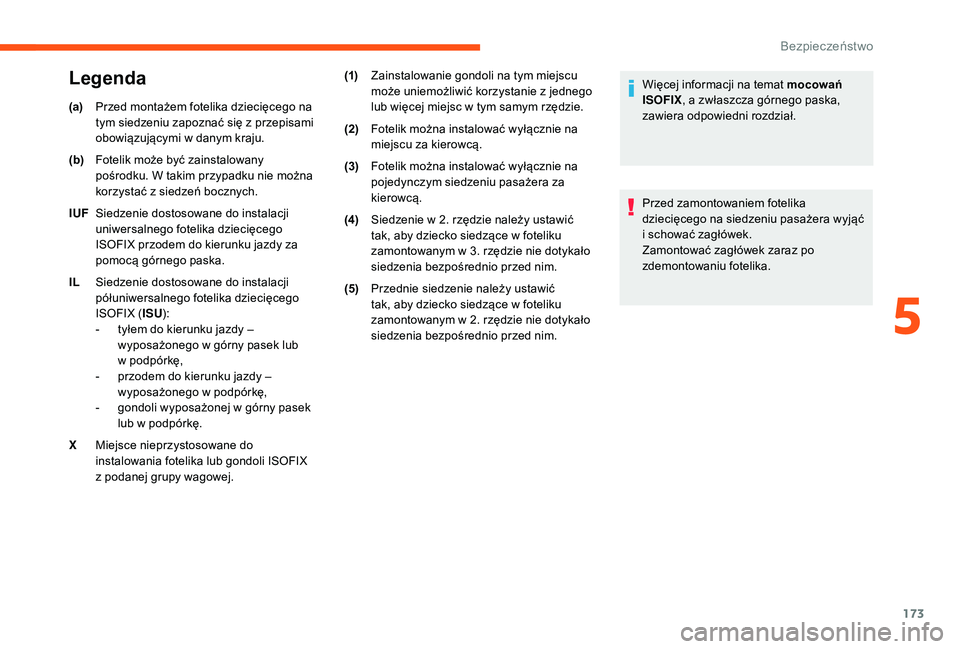

(a)Przed montażem fotelika dziecięcego na
tym siedzeniu zapoznać się z
przepisami
obowiązującymi w
danym kraju.
(b) Fotelik może być zainstalowany
pośrodku. W
takim przypadku nie można
korzystać z
siedzeń bocznych.
IUF Siedzenie dostosowane do instalacji
uniwersalnego fotelika dziecięcego
ISOFIX przodem do kierunku jazdy za
pomocą górnego paska.
IL Siedzenie dostosowane do instalacji
półuniwersalnego fotelika dziecięcego
ISOFIX ( ISU):
-

t
yłem do kierunku jazdy –
wyposażonego w
górny pasek lub
w podpórkę,
-

p
rzodem do kierunku jazdy –
wyposażonego w
p

odpórkę,
-

g
ondoli wyposażonej w górny pasek
lub w
podpórkę.
X Miejsce nieprzystosowane do
instalowania fotelika lub gondoli ISOFIX
z podanej grupy wagowej. (1)
Zainstalowanie gondoli na tym miejscu
może uniemożliwić korzystanie z jednego
lub więcej miejsc w tym samym rzędzie.
(2) Fotelik można instalować wyłącznie na
miejscu za kierowcą.
(3) Fotelik można instalować wyłącznie na
pojedynczym siedzeniu pasażera za
kierowcą.
(4) Siedzenie w
2. rzędzie należy ustawić
tak, aby dziecko siedzące w
foteliku
zamontowanym w
3. rzędzie nie dotykało
siedzenia bezpośrednio przed nim.
(5) Przednie siedzenie należy ustawić
tak, aby dziecko siedzące w
foteliku
zamontowanym w
2. rzędzie nie dotykało
siedzenia bezpośrednio przed nim. Więcej informacji na temat mocowań
ISOFIX
, a zwłaszcza górnego paska,
zawiera odpowiedni rozdział.
Legenda
Przed zamontowaniem fotelika
dziecięcego na siedzeniu pasażera wyjąć
i
schować zagłówek.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika.
5
Bezpieczeństwo

174

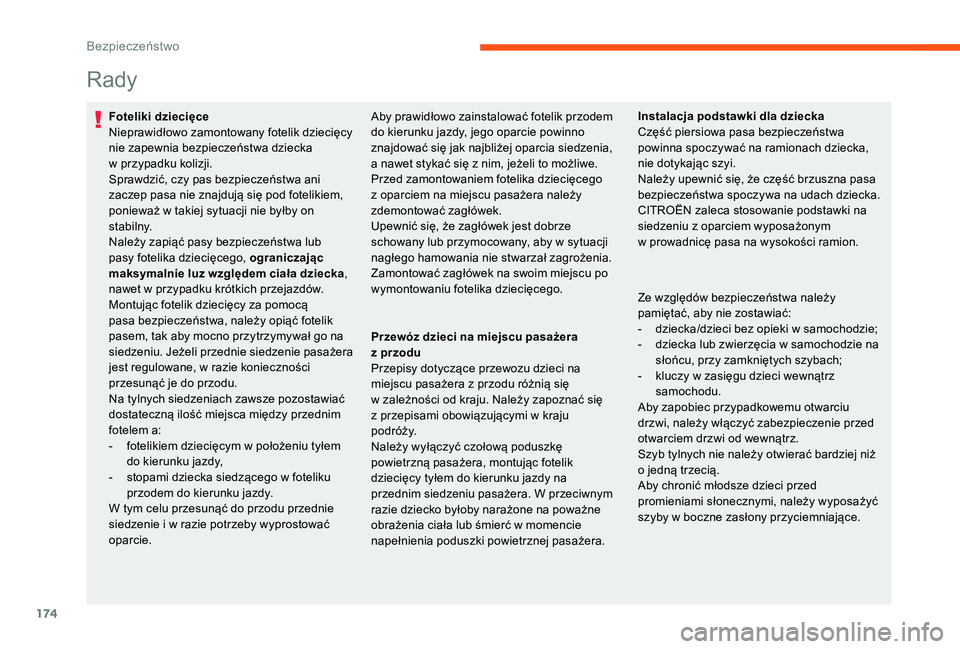

Rady
Foteliki dziecięce
Nieprawidłowo zamontowany fotelik dziecięcy
nie zapewnia bezpieczeństwa dziecka
w
p
rzypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
zaczep pasa nie znajdują się pod fotelikiem,
ponieważ w
takiej sytuacji nie byłby on
stabilny.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz względem ciała dziecka ,
nawet w
przypadku krótkich przejazdów.
Montując fotelik dziecięcy za pomocą
pasa bezpieczeństwa, należy opiąć fotelik
pasem, tak aby mocno przytrzymywał go na
siedzeniu. Jeżeli przednie siedzenie pasażera
jest regulowane, w
razie konieczności
przesunąć je do przodu.
Na tylnych siedzeniach zawsze pozostawiać
dostateczną ilość miejsca między przednim
fotelem a:
-

f
otelikiem dziecięcym w położeniu tyłem
do kierunku jazdy,
-

s
topami dziecka siedzącego w foteliku
przodem do kierunku jazdy.
W tym celu przesunąć do przodu przednie
siedzenie i
w razie potrzeby wyprostować
oparcie. Aby prawidłowo zainstalować fotelik przodem
do kierunku jazdy, jego oparcie powinno
znajdować się jak najbliżej oparcia siedzenia,
a nawet stykać się z
nim, jeżeli to możliwe.
Przed zamontowaniem fotelika dziecięcego
z
oparciem na miejscu pasażera należy
zdemontować zagłówek.
Upewnić się, że zagłówek jest dobrze
schowany lub przymocowany, aby w
sytuacji
nagłego hamowania nie stwarzał zagrożenia.
Zamontować zagłówek na swoim miejscu po
wymontowaniu fotelika dziecięcego.
Przewóz dzieci na miejscu pasażera
z
przodu
Przepisy dotyczące przewozu dzieci na
miejscu pasażera z
przodu różnią się
w zależności od kraju. Należy zapoznać się
z przepisami obowiązującymi w
kraju
podróży.
Należy wyłączyć czołową poduszkę
powietrzną pasażera, montując fotelik
dziecięcy tyłem do kierunku jazdy na
przednim siedzeniu pasażera. W przeciwnym
razie dziecko byłoby narażone na poważne
obrażenia ciała lub śmierć w
momencie
napełnienia poduszki powietrznej pasażera. Instalacja podstawki dla dziecka
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
CITROËN zaleca stosowanie podstawki na
siedzeniu z
oparciem wyposażonym
w prowadnicę pasa na wysokości ramion.
Ze względów bezpieczeństwa należy
pamiętać, aby nie zostawiać:
-

d
ziecka/dzieci bez opieki w samochodzie;
-

d
ziecka lub zwierzęcia w samochodzie na
słońcu, przy zamkniętych szybach;
-

k
luczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu otwarciu
drzwi, należy włączyć zabezpieczenie przed
otwarciem drzwi od wewnątrz.
Szyb tylnych nie należy otwierać bardziej niż
o
jedną trzecią.
Aby chronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w
boczne zasłony przyciemniające.
Bezpieczeństwo
