2018 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

7
69
92, 93
11 3
175
286
125
157
165
100
100
200, 244

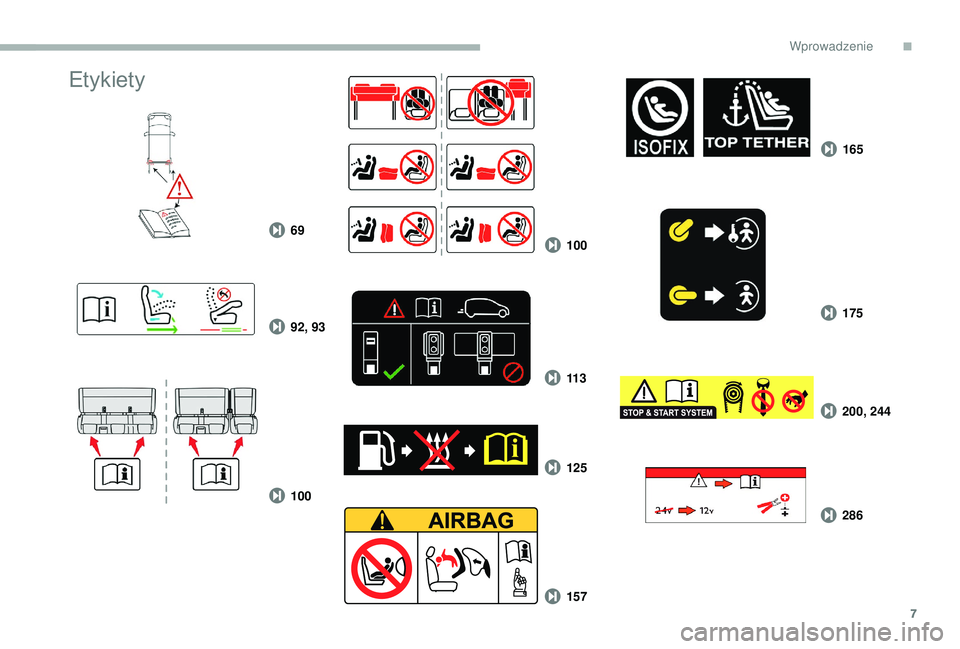

Etykiety
.
Wprowadzenie

8
Ograniczenie podłączania urządzeń
przenośnych przez pasażerów (odtwarzaczy
audio/wideo, konsoli gier itd.) sprzyja
zmniejszeniu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu odłączyć
urządzenia przenośne.
Jazda ekonomiczna
Jazda ekonomiczna to zbiór codziennych praktyk umożliwiających kierowcy zmniejszenie zużycia paliwa i emisji CO2.
Optymalne wykorzystanie
skrzyni biegów
W przypadku manualnej skrzyni biegów
ruszać powoli, nie zwlekać ze zmianą biegu
na wyższy. Podczas przyspieszania zmieniać
biegi dość wcześnie.
W przypadku automatycznej skrzyni biegów
preferować tryb automatyczny oraz nie
naciskać mocno ani gwałtownie pedału
przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy
tylko zalecenie wyświetli się w
zestawie
wskaźników, zastosować się do niego jak
najszybciej.
W przypadku samochodów wyposażonych
w automatyczną skrzynię biegów wskaźnik
ten pojawia się tylko w
trybie manualnym.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między
pojazdami, starać się hamować silnikiem,
zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie
zachowanie przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Jeżeli pojazd jest wyposażony w

tempomat,
włączać go już przy 40

km/h, gdy ruch na
drodze przebiega płynnie.
Efektywne wykorzystanie
wyposażenia elektrycznego
Jeżeli w kabinie jest zbyt gorąco, przed
r uszeniem przewietrzyć ją, opuszczając
szyby i
otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Po przekroczeniu prędkości 50
km/h zamknąć
szyby i
pozostawić otwarte nawiewy.
Rozważyć użycie wyposażenia umożliwiającego
zmniejszenie temperatury w
kabinie (zasłona
otwieranego dachu, rolety itd.). Nie używać reflektorów i
świateł
przeciwmgłowych, gdy warunki drogowe tego
nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem
jazdy (głównie zimą). Kabina nagrzewa się
szybciej podczas jazdy. O ile klimatyzacja nie ma trybu regulacji
automatycznej, wyłączyć ją jak najszybciej,
gdy temperatura osiągnie odpowiedni poziom.
Wyłączać odmrażanie i osuszanie szyb, jeżeli
te funkcje nie są wyłączane automatycznie.
Jak najszybciej wyłączać ogrzewanie
siedzenia.
E

9

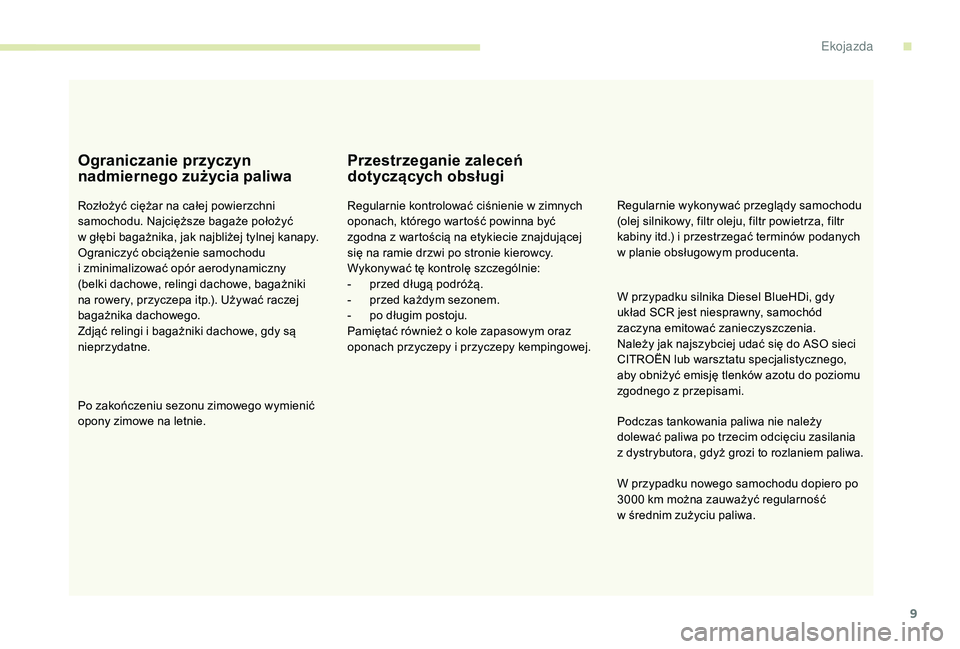

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu
i zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Zdjąć relingi i
bagażniki dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować ciśnienie w zimnych
o ponach, którego wartość powinna być
zgodna z
wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą.
-

p
rzed każdym sezonem.
-

p
o długim postoju.
Pamiętać również o
kole zapasowym oraz
oponach przyczepy i
przyczepy kempingowej. Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i
przestrzegać terminów podanych
w
planie obsługowym producenta.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z
dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po
3000
km można zauważyć regularność
w średnim zużyciu paliwa. W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
CITROËN lub warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z
przepisami.
.
E

10

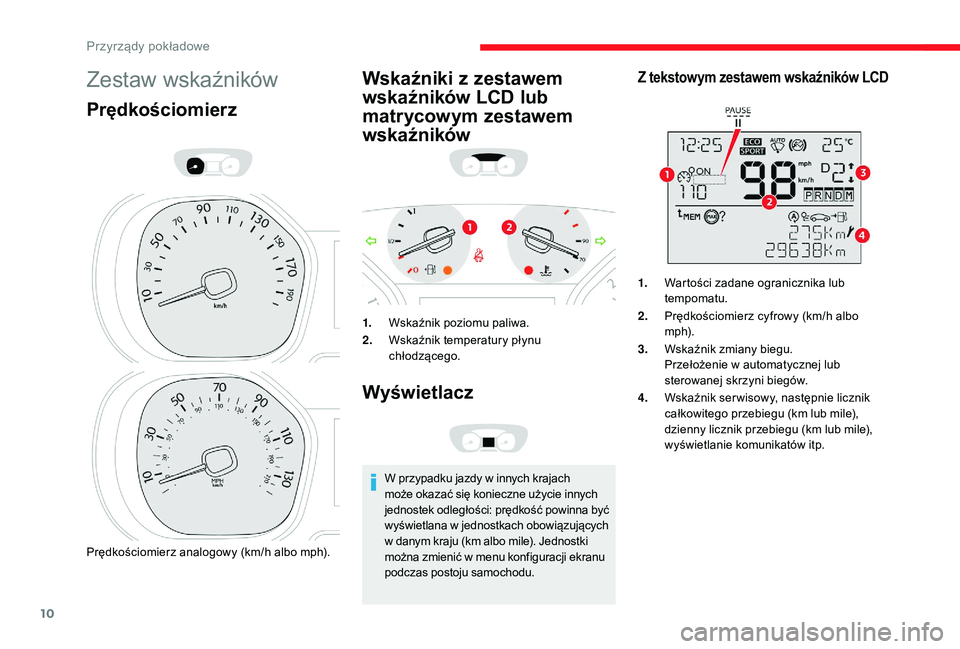

Zestaw wskaźników
Prędkościomierz
Prędkościomierz analogowy (km/h albo mph).
Wskaźniki z zestawem
wskaźników LCD lub
matrycowym zestawem
wskaźników
1.Wskaźnik poziomu paliwa.
2. Wskaźnik temperatury płynu
chłodzącego.
Wyświetlacz
W przypadku jazdy w innych krajach
m oże okazać się konieczne użycie innych
jednostek odległości: prędkość powinna być
wyświetlana w
jednostkach obowiązujących
w
danym kraju (km albo mile). Jednostki
można zmienić w
menu konfiguracji ekranu
podczas postoju samochodu.
Z tekstowym zestawem wskaźników LCD
1. Wartości zadane ogranicznika lub
tempomatu.
2. Prędkościomierz cyfrowy (km/h albo
m p h).
3. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej lub
sterowanej skrzyni biegów.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile),
dzienny licznik przebiegu (km lub mile),
wyświetlanie komunikatów itp.
Przyrządy pokładowe

11

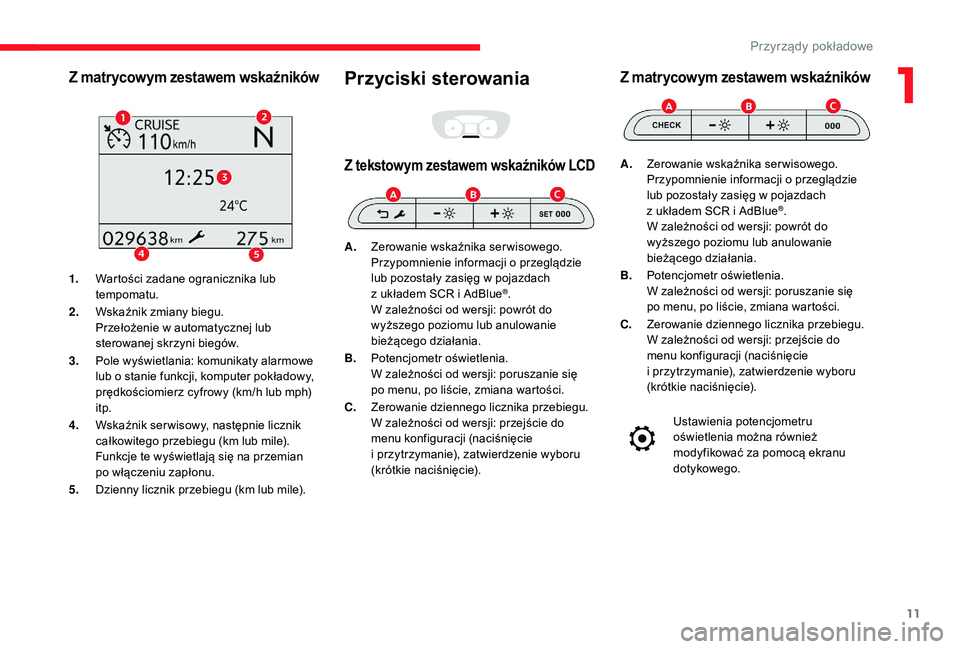

Z matrycowym zestawem wskaźników
1.Wartości zadane ogranicznika lub
tempomatu.
2. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej lub
sterowanej skrzyni biegów.
3. Pole wyświetlania: komunikaty alarmowe
lub o
stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph)
itp.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje te wyświetlają się na przemian
po włączeniu zapłonu.
5. Dzienny licznik przebiegu (km lub mile).
Przyciski sterowania
Z tekstowym zestawem wskaźników LCD
A.Zerowanie wskaźnika serwisowego.
Przypomnienie informacji o
przeglądzie
lub pozostały zasięg w
pojazdach
z
układem SCR i AdBlue
®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (naciśnięcie
i przytrzymanie), zatwierdzenie wyboru
(krótkie naciśnięcie).
Z matrycowym zestawem wskaźników
A.Zerowanie wskaźnika serwisowego.
Przypomnienie informacji o
przeglądzie
lub pozostały zasięg w
pojazdach
z
układem SCR i AdBlue
®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (naciśnięcie
i przytrzymanie), zatwierdzenie wyboru
(krótkie naciśnięcie).
Ustawienia potencjometru
oświetlenia można również
modyfikować za pomocą ekranu
dotykowego.
1
Przyrządy pokładowe

12

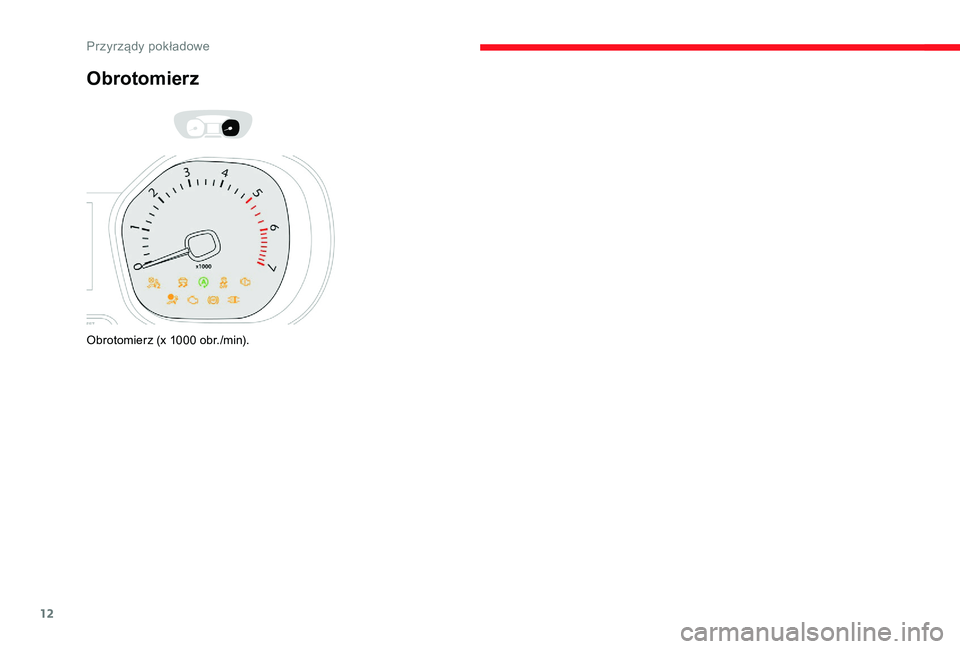

Obrotomierz
Obrotomierz (x 1000 obr./min).
Przyrządy pokładowe

13

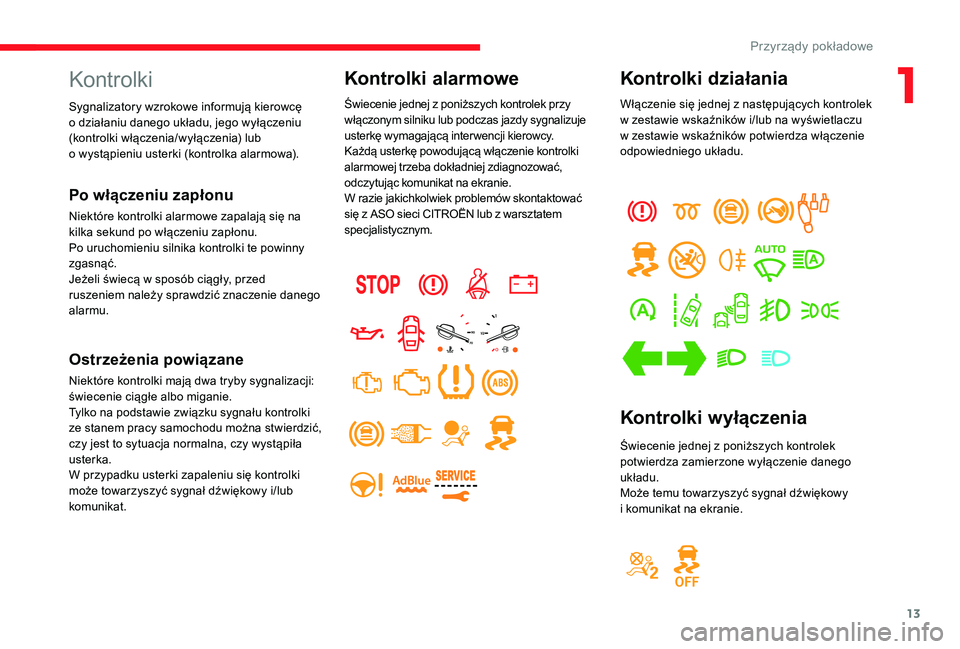

Kontrolki działania
Włączenie się jednej z następujących kontrolek
w zestawie wskaźników i/lub na wyświetlaczu
w
zestawie wskaźników potwierdza włączenie
odpowiedniego układu.
Kontrolki wyłączenia
Świecenie jednej z poniższych kontrolek
p otwierdza zamierzone wyłączenie danego
układu.
Może temu towarzyszyć sygnał dźwiękowy
i komunikat na ekranie.
Kontrolki
Po włączeniu zapłonu
Niektóre kontrolki alarmowe zapalają się na
kilka sekund po włączeniu zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli świecą w
sposób ciągły, przed
ruszeniem należy sprawdzić znaczenie danego
alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mają dwa tryby sygnalizacji:
świecenie ciągłe albo miganie.
Tylko na podstawie związku sygnału kontrolki
ze stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy wystąpiła
usterka.
W przypadku usterki zapaleniu się kontrolki
może towarzyszyć sygnał dźwiękowy i/lub
komunikat.
Kontrolki alarmowe
Świecenie jednej z poniższych kontrolek przy
w łączonym silniku lub podczas jazdy sygnalizuje
usterkę wymagającą interwencji kierowcy.
Każdą usterkę powodującą włączenie kontrolki
alarmowej trzeba dokładniej zdiagnozować,
odczytując komunikat na ekranie.
W razie jakichkolwiek problemów skontaktować
się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sygnalizatory wzrokowe informują kierowcę
o

działaniu danego układu, jego wyłączeniu
(kontrolki włączenia/wyłączenia) lub
o

wystąpieniu usterki (kontrolka alarmowa).
1
Przyrządy pokładowe

14

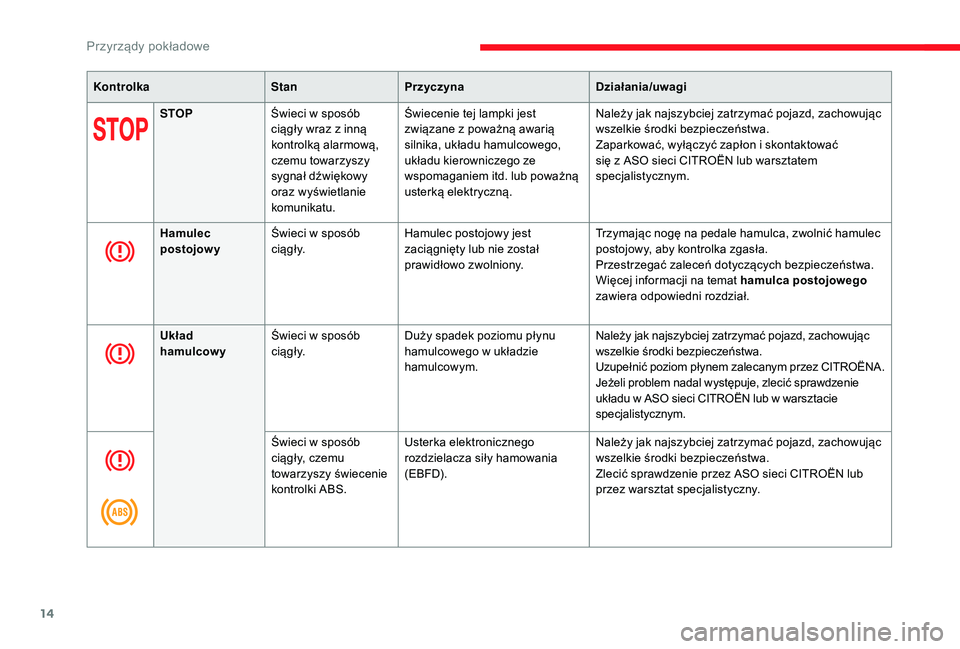

KontrolkaStanPrzyczyna Działania/uwagi
STOP Świeci w
sposób
ciągły wraz z
inną
kontrolką alarmową,
czemu towarzyszy
sygnał dźwiękowy
oraz wyświetlanie
komunikatu. Świecenie tej lampki jest
związane z
poważną awarią
silnika, układu hamulcowego,
układu kierowniczego ze
wspomaganiem itd. lub poważną
usterką elektryczną. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zaparkować, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub warsztatem
specjalistycznym.
Hamulec
postojowy Świeci w
sposób
c i ą g ł y. Hamulec postojowy jest
zaciągnięty lub nie został
prawidłowo zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zaleceń dotyczących bezpieczeństwa.
Więcej informacji na temat hamulca postojowego

zawiera odpowiedni rozdział.
Układ
hamulcowy Świeci w sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego w
układzie
hamulcowym. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, zlecić sprawdzenie
układu w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Świeci w
sposób
ciągły, czemu
towarzyszy świecenie
kontrolki ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(EBFD).
Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zlecić sprawdzenie przez ASO sieci CITROËN lub
przez warsztat specjalistyczny.
Przyrządy pokładowe
