7378-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

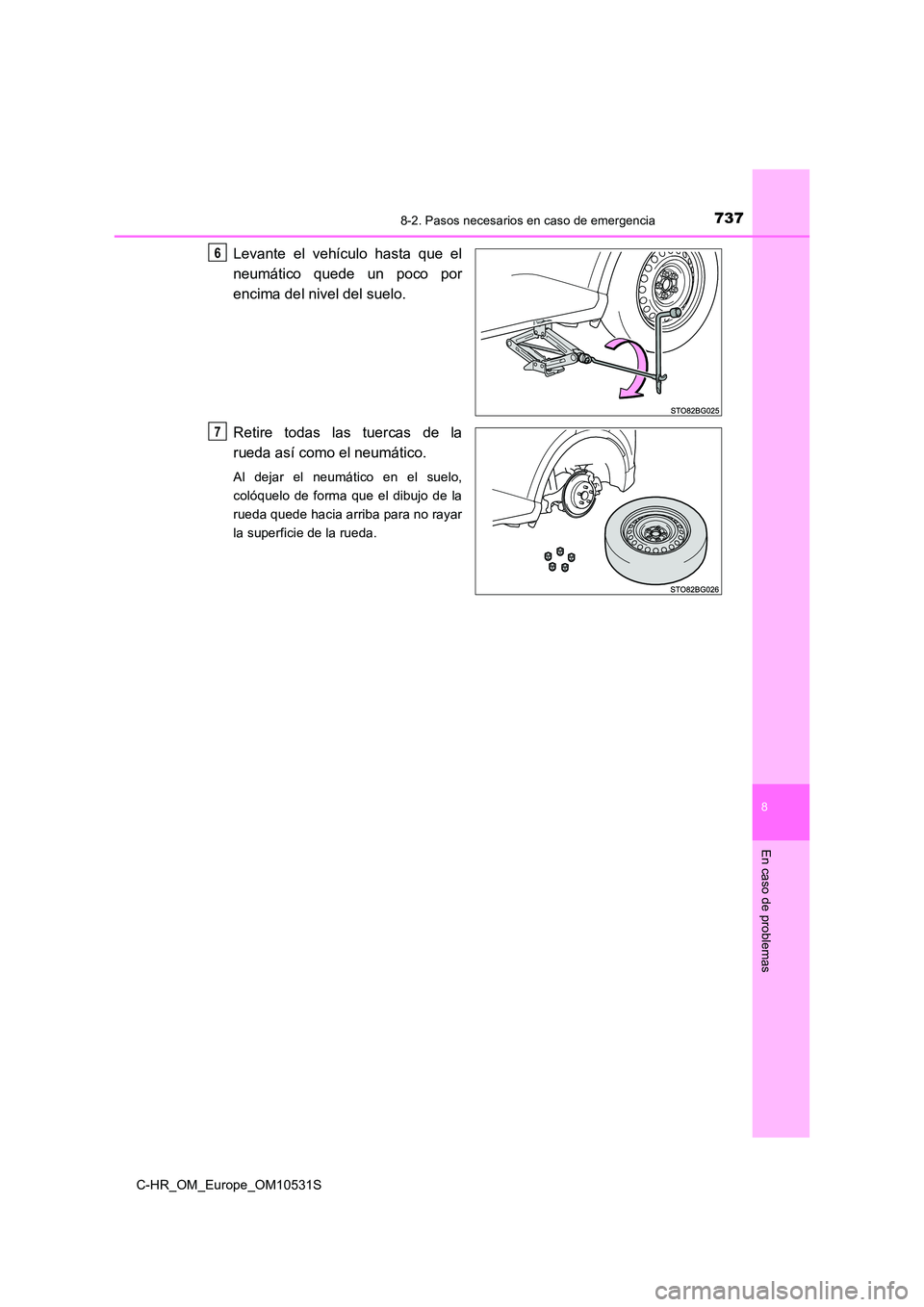

Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
6
7

7388-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

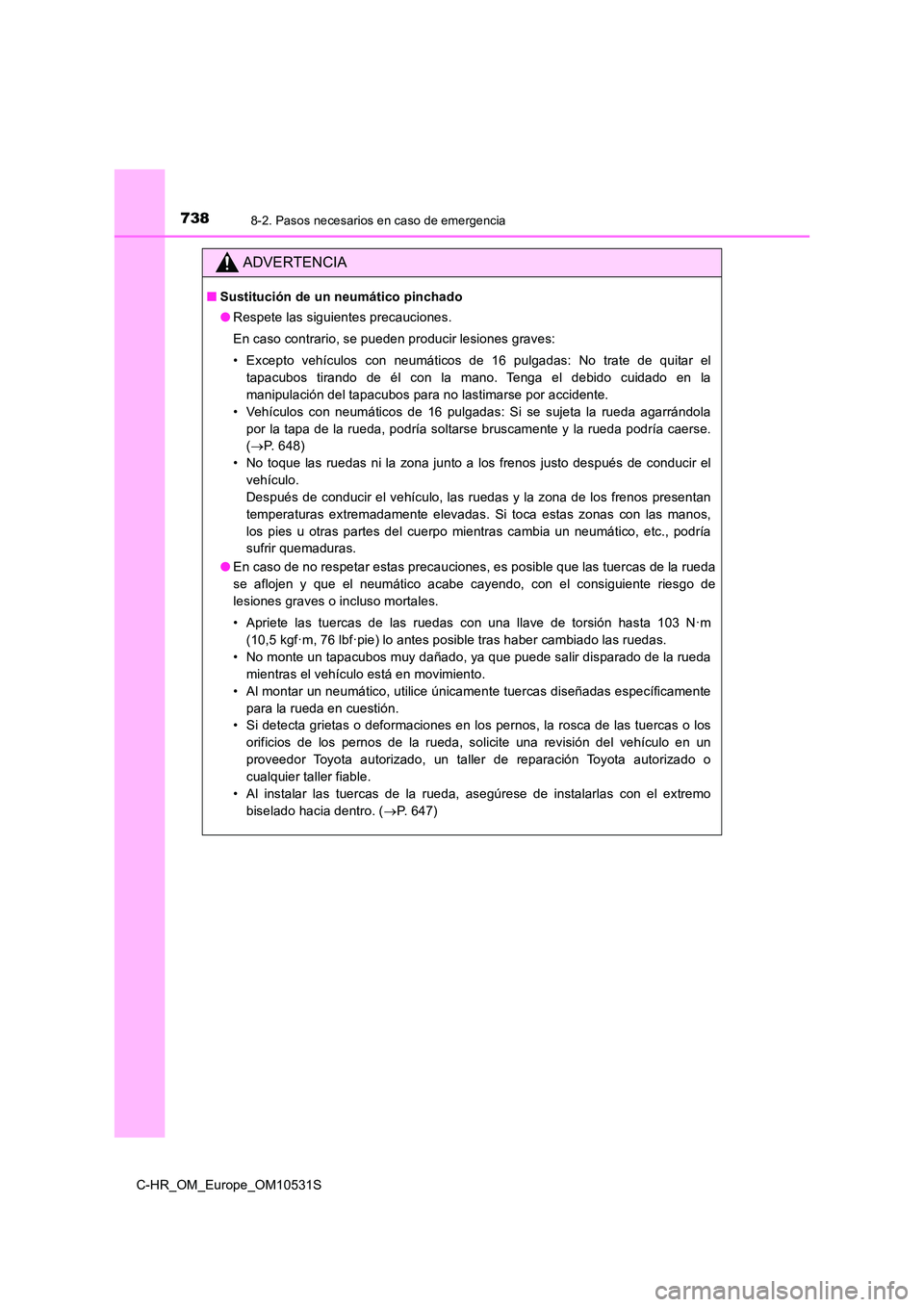

ADVERTENCIA
■Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• Excepto vehículos con neumáticos de 16 pulgadas: No trate de quitar el
tapacubos tirando de él con la mano. Tenga el debido cuidado en la
manipulación del tapacubos para no lastimarse por accidente.
• Vehículos con neumáticos de 16 pulgadas: Si se sujeta la rueda agarrándola
por la tapa de la rueda, podría soltarse bruscamente y la rueda podría caerse.
( P. 648)
• No toque las ruedas ni la zona junto a los frenos justo después de conducir el
vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos presentan
temperaturas extremadamente elevadas. Si toca estas zonas con las manos,
los pies u otras partes del cuerpo mientras cambia un neumático, etc., podría
sufrir quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m
(10,5 kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
• No monte un tapacubos muy dañado, ya que puede salir disparado de la rueda
mientras el vehículo está en movimiento.
• Al montar un neumático, utilice únicamente tuercas diseñadas específicamente
para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, la rosca de las tuercas o los
orificios de los pernos de la rueda, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
• Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo
biselado hacia dentro. ( P. 6 4 7 )

7398-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

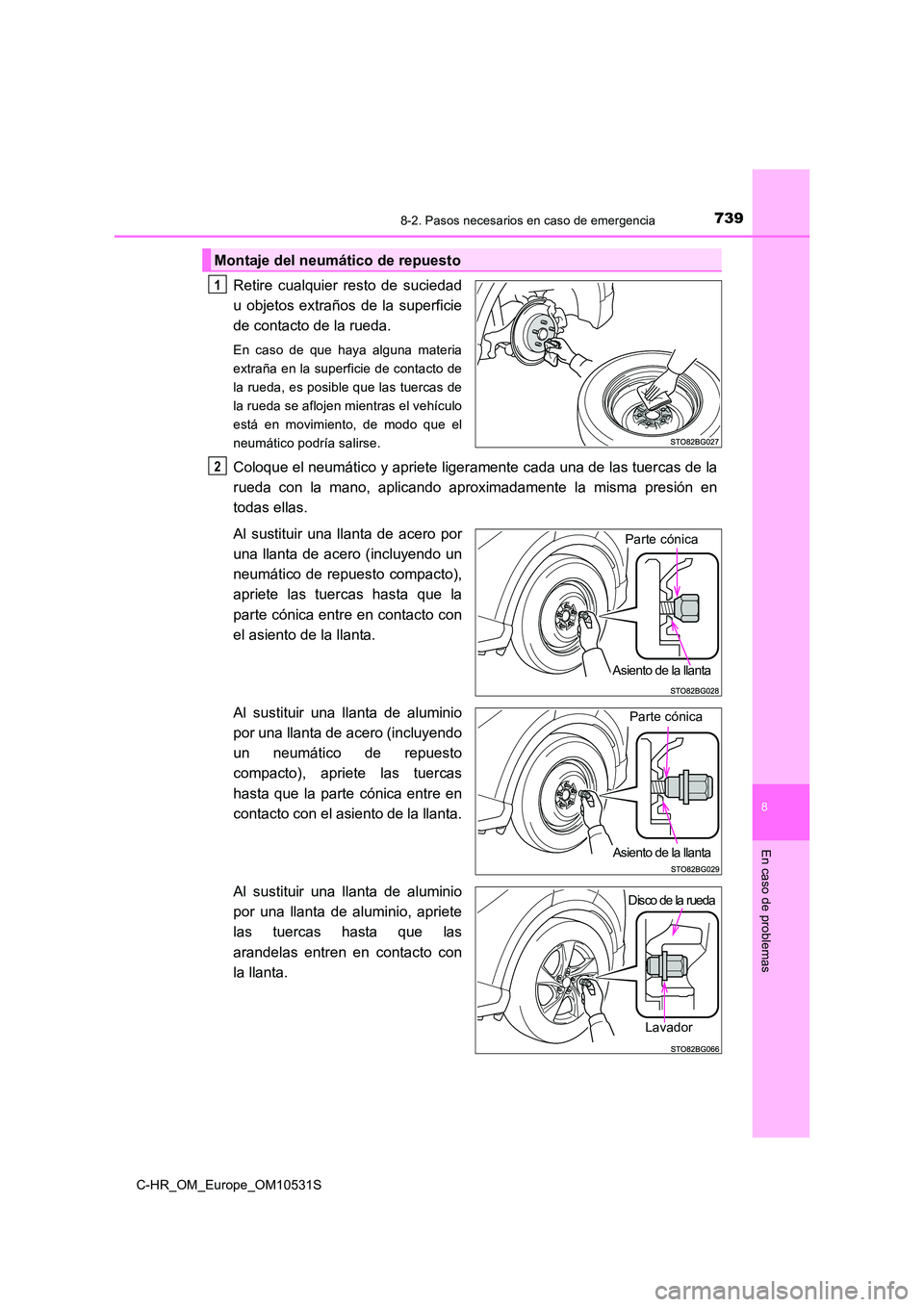

Retire cualquier resto de suciedad
u objetos extraños de la superficie
de contacto de la rueda.
En caso de que haya alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, de modo que el
neumático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas ellas.
Al sustituir una llanta de acero por
una llanta de acero (incluyendo un
neumático de repuesto compacto),
apriete las tuercas hasta que la
parte cónica entre en contacto con
el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de acero (incluyendo
un neumático de repuesto
compacto), apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de aluminio, apriete
las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Montaje del neumático de repuesto
1
2
Parte cónica
Asiento de la llanta
Parte cónica
Asiento de la llanta
Lavador
Disco de la rueda

7408-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

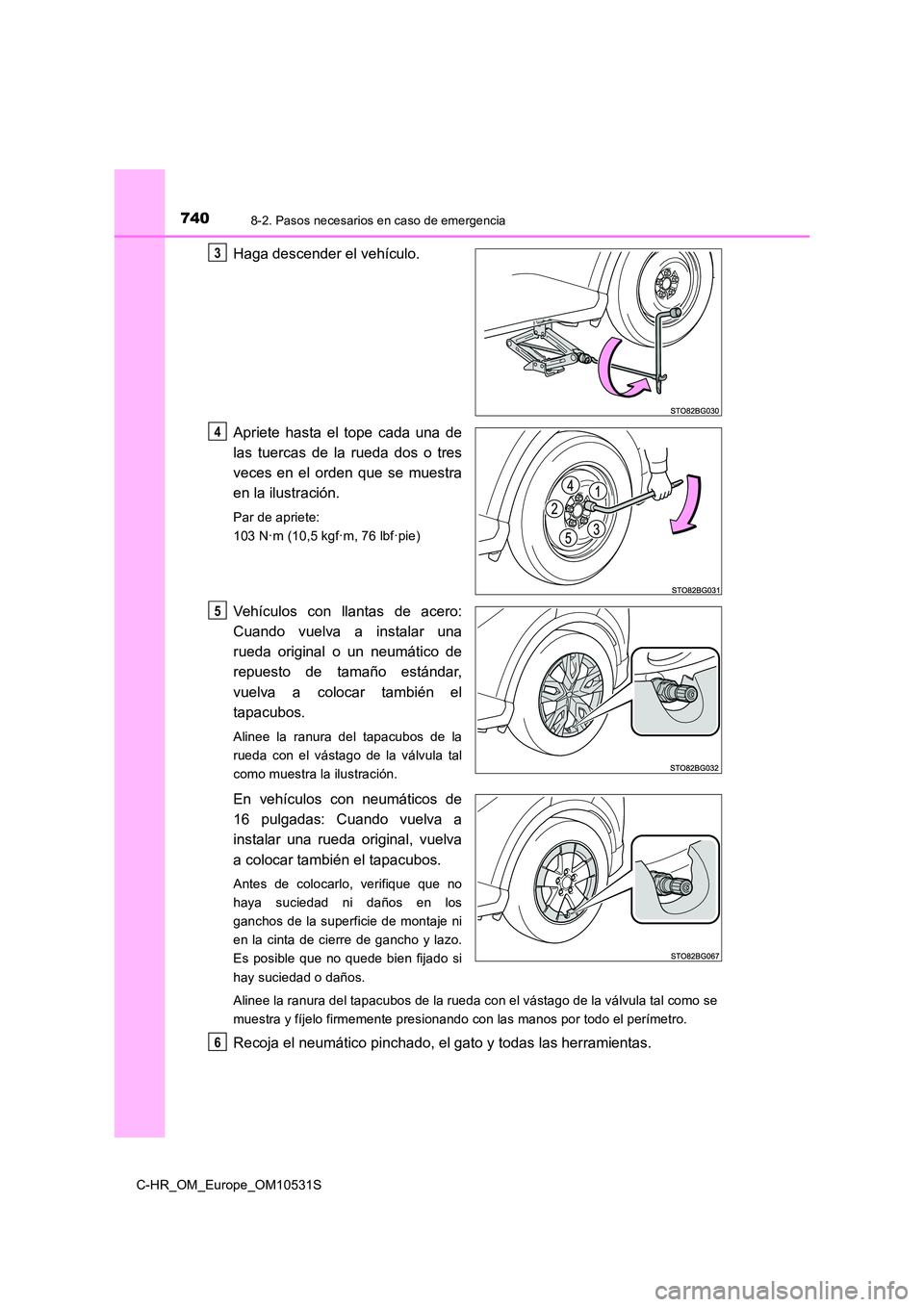

Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que se muestra
en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
Vehículos con llantas de acero:
Cuando vuelva a instalar una
rueda original o un neumático de
repuesto de tamaño estándar,
vuelva a colocar también el
tapacubos.
Alinee la ranura del tapacubos de la
rueda con el vástago de la válvula tal
como muestra la ilustración.
En vehículos con neumáticos de
16 pulgadas: Cuando vuelva a
instalar una rueda original, vuelva
a colocar también el tapacubos.
Antes de colocarlo, verifique que no
haya suciedad ni daños en los
ganchos de la superficie de montaje ni
en la cinta de cierre de gancho y lazo.
Es posible que no quede bien fijado si
hay suciedad o daños.
Alinee la ranura del tapacubos de la rueda con el vástago de la válvula tal como se
muestra y fíjelo firmemente presionando con las manos por todo el perímetro.
Recoja el neumático pinchado, el gato y todas las herramientas.
3
4
5
6

7418-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

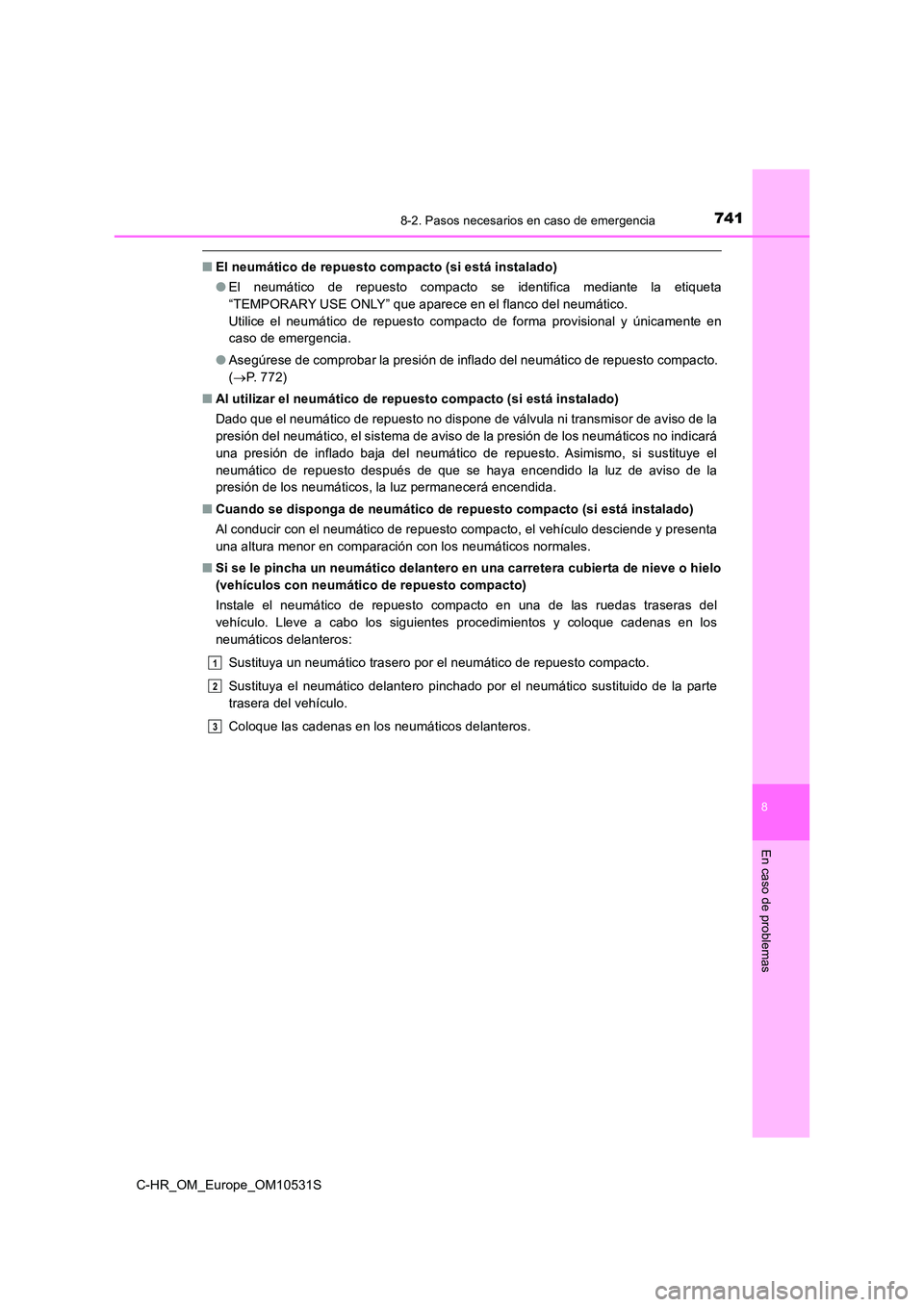

■El neumático de repuesto compacto (si está instalado)
● El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional y únicamente en
caso de emergencia.
● Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
( P. 772)
■ Al utilizar el neumático de repuesto compacto (si está instalado)
Dado que el neumático de repuesto no dispone de válvula ni transmisor de aviso de la
presión del neumático, el sistema de aviso de la presión de los neumáticos no indicará
una presión de inflado baja del neumático de repuesto. Asimismo, si sustituye el
neumático de repuesto después de que se haya encendido la luz de aviso de la
presión de los neumáticos, la luz permanecerá encendida.
■ Cuando se disponga de neumático de repuesto compacto (si está instalado)
Al conducir con el neumático de repuesto compacto, el vehículo desciende y presenta
una altura menor en comparación con los neumáticos normales.
■ Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
(vehículos con neumático de repuesto compacto)
Instale el neumático de repuesto compacto en una de las ruedas traseras del
vehículo. Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros:
Sustituya un neumático trasero por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático sustituido de la parte
trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.
1
2
3

7428-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

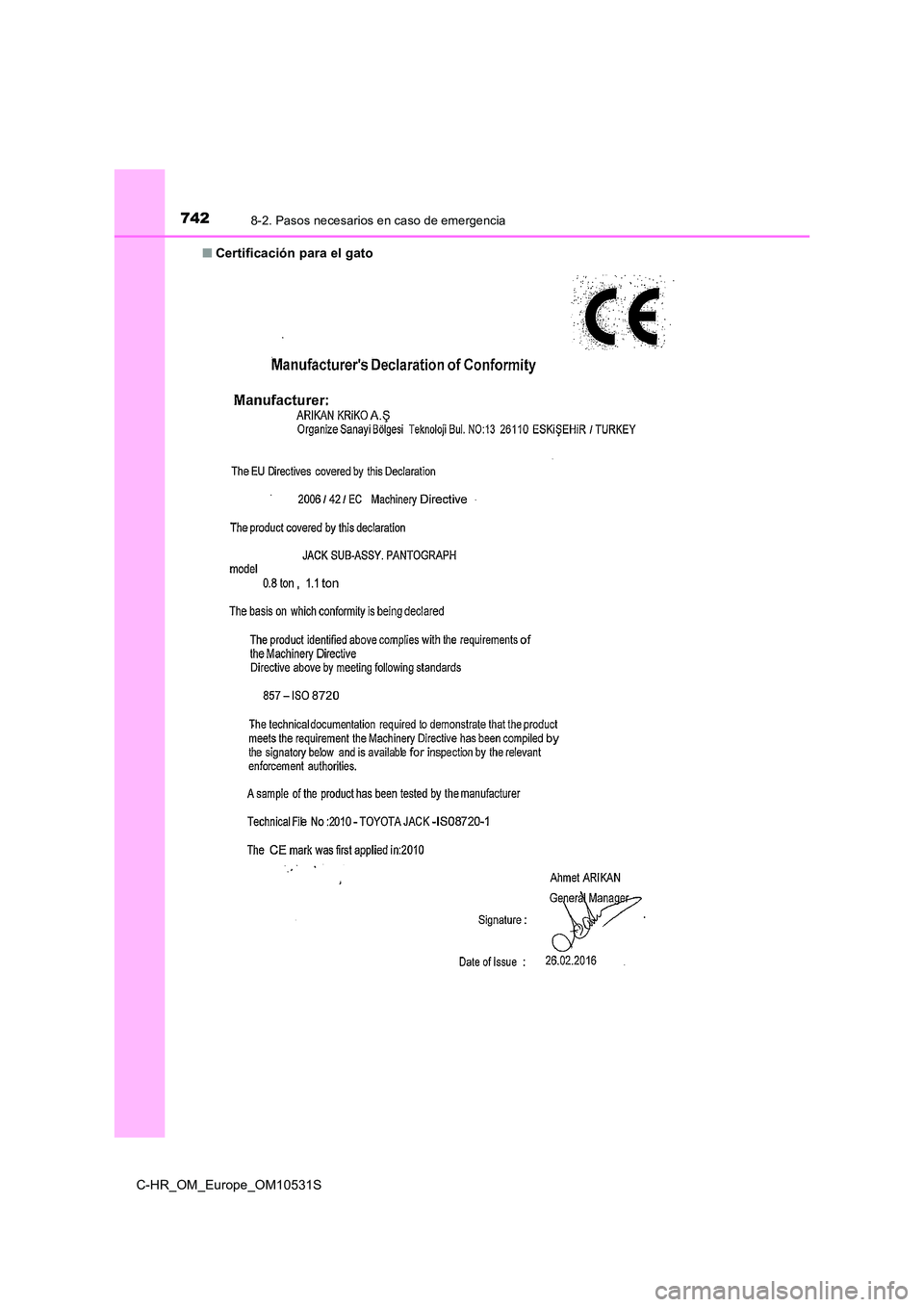

■ Certificación para el gato

7438-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

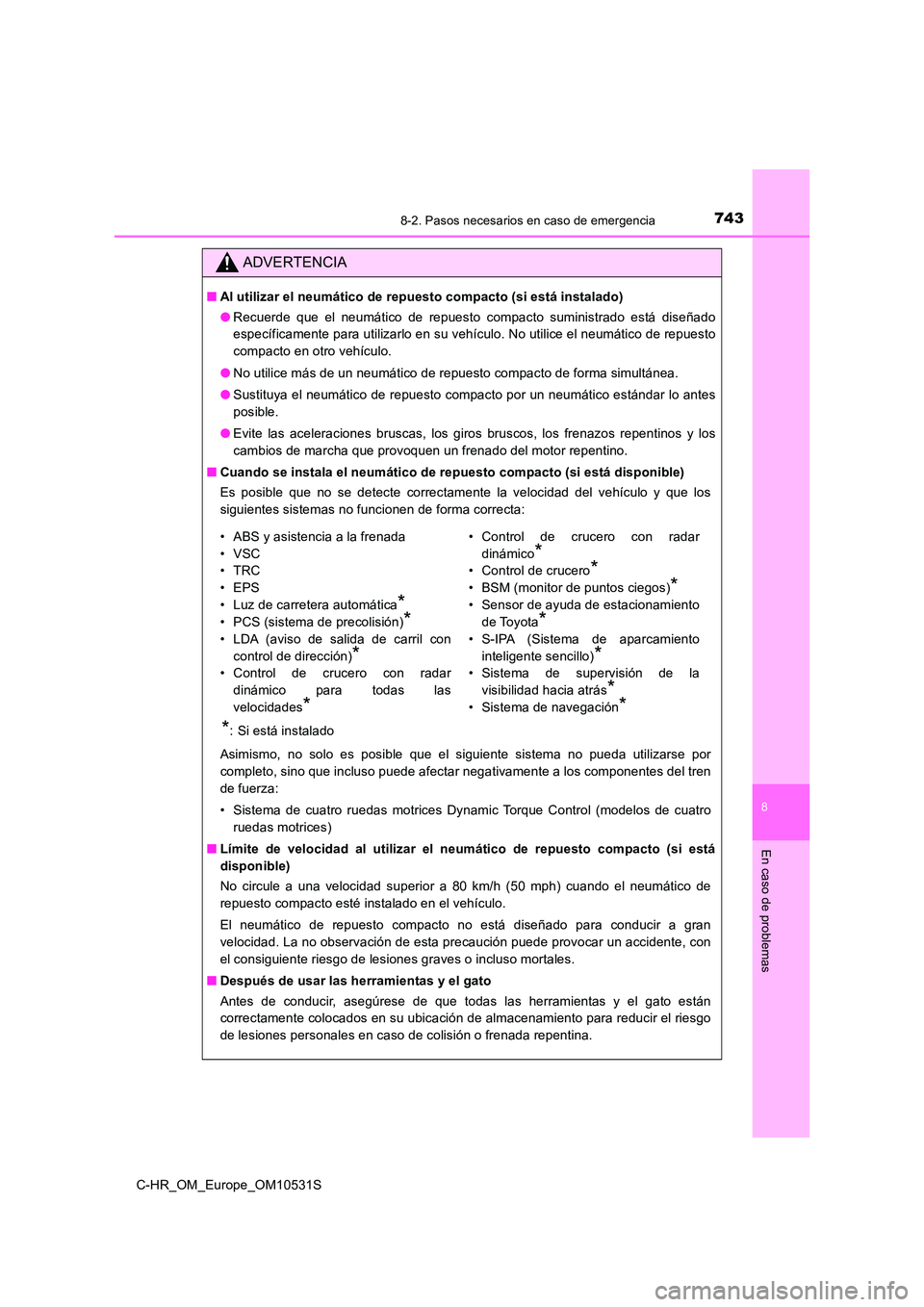

ADVERTENCIA
■Al utilizar el neumático de repuesto compacto (si está instalado)
● Recuerde que el neumático de repuesto compacto suministrado está diseñado
específicamente para utilizarlo en su vehículo. No utilice el neumático de repuesto
compacto en otro vehículo.
● No utilice más de un neumático de repuesto compacto de forma simultánea.
● Sustituya el neumático de repuesto compacto por un neumático estándar lo antes
posible.
● Evite las aceleraciones bruscas, los giros bruscos, los frenazos repentinos y los
cambios de marcha que provoquen un frenado del motor repentino.
■ Cuando se instala el neumático de repuesto compacto (si está disponible)
Es posible que no se detecte correctamente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma correcta:
Asimismo, no solo es posible que el siguiente sistema no pueda utilizarse por
completo, sino que incluso puede afectar negativamente a los componentes del tren
de fuerza:
• Sistema de cuatro ruedas motrices Dynamic Torque Control (modelos de cuatro
ruedas motrices)
■ Límite de velocidad al utilizar el neumático de repuesto compacto (si está
disponible)
No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el vehículo.
El neumático de repuesto compacto no está diseñado para conducir a gran
velocidad. La no observación de esta precaución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves o incluso mortales.
■ Después de usar las herramientas y el gato
Antes de conducir, asegúrese de que todas las herramientas y el gato están
correctamente colocados en su ubicación de almacenamiento para reducir el riesgo
de lesiones personales en caso de colisión o frenada repentina.
• ABS y asistencia a la frenada
•VSC
•TRC
•EPS
• Luz de carretera automática*
• PCS (sistema de precolisión)*
• LDA (aviso de salida de carril con
control de dirección)*
• Control de crucero con radar
dinámico para todas las
velocidades*
*: Si está instalado
• Control de crucero con radar
dinámico*
• Control de crucero*
• BSM (monitor de puntos ciegos)*
• Sensor de ayuda de estacionamiento
de Toyota*
• S-IPA (Sistema de aparcamiento
inteligente sencillo)*
• Sistema de supervisión de la
visibilidad hacia atrás*
• Sistema de navegación*

7448-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

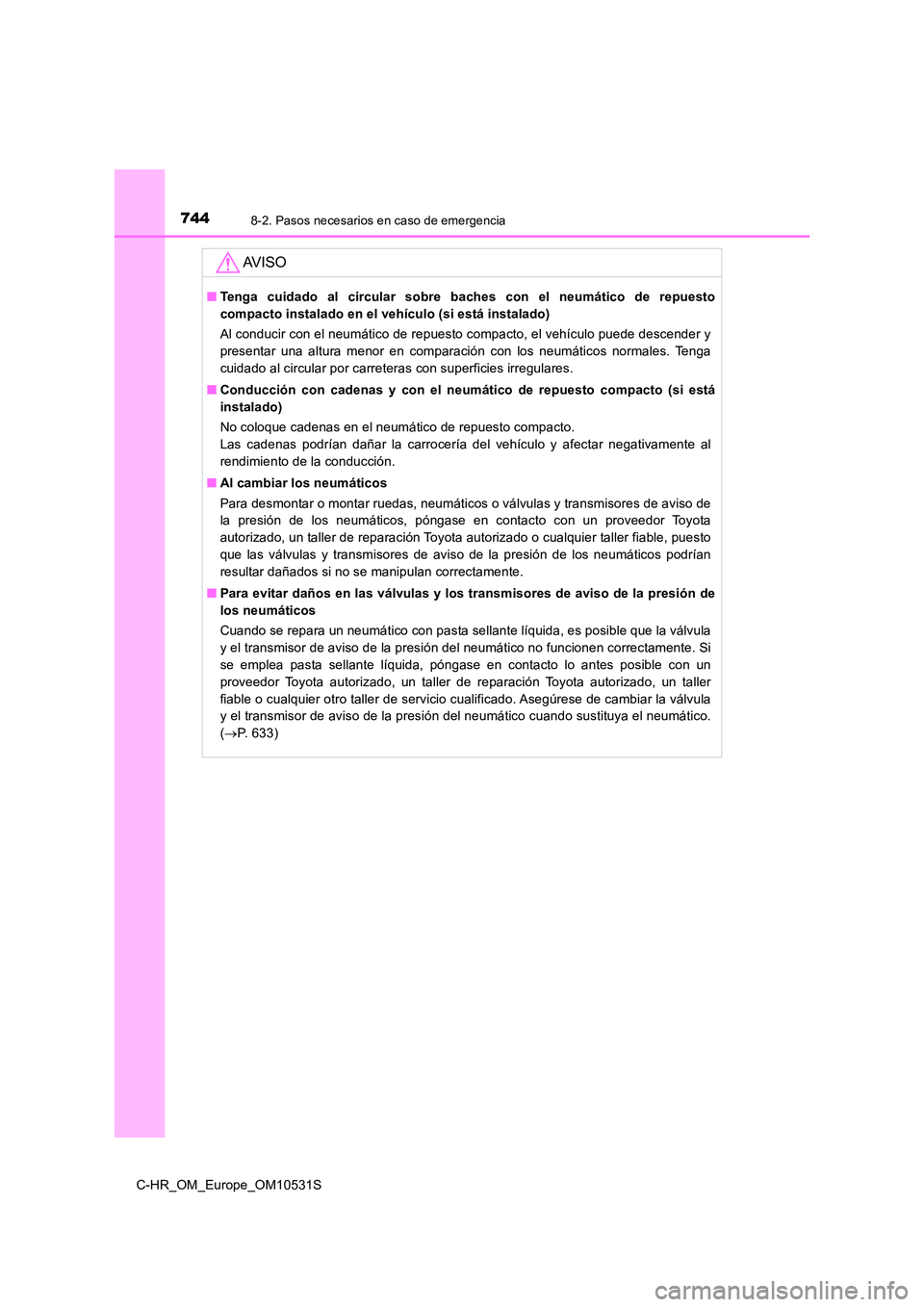

AV I S O
■Tenga cuidado al circular sobre baches con el neumático de repuesto
compacto instalado en el vehículo (si está instalado)
Al conducir con el neumático de repuesto compacto, el vehículo puede descender y
presentar una altura menor en comparación con los neumáticos normales. Tenga
cuidado al circular por carreteras con superficies irregulares.
■ Conducción con cadenas y con el neumático de repuesto compacto (si está
instalado)
No coloque cadenas en el neumático de repuesto compacto.
Las cadenas podrían dañar la carrocería del vehículo y afectar negativamente al
rendimiento de la conducción.
■ Al cambiar los neumáticos
Para desmontar o montar ruedas, neumáticos o válvulas y transmisores de aviso de
la presión de los neumáticos, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, puesto
que las válvulas y transmisores de aviso de la presión de los neumáticos podrían
resultar dañados si no se manipulan correctamente.
■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de
los neumáticos
Cuando se repara un neumático con pasta sellante líquida, es posible que la válvula
y el transmisor de aviso de la presión del neumático no funcionen correctamente. Si
se emplea pasta sellante líquida, póngase en contacto lo antes posible con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado, un taller
fiable o cualquier otro taller de servicio cualificado. Asegúrese de cambiar la válvula
y el transmisor de aviso de la presión del neumático cuando sustituya el neumático.
( P. 633)
