2254-1. Antes de conducir
4
Conducción
C-HR_OM_Europe_OM10531S

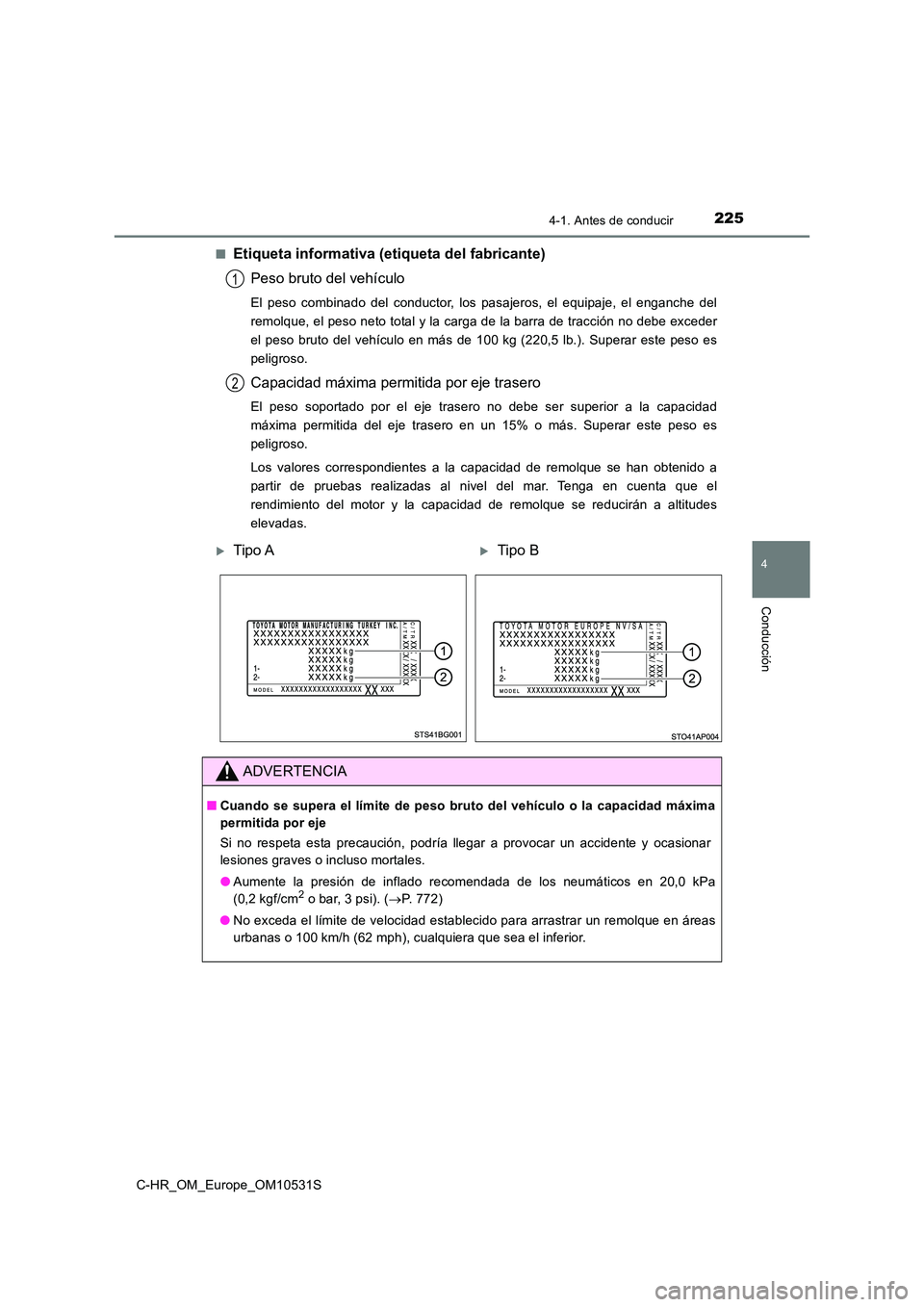

■Etiqueta informativa (etiqueta del fabricante)
Peso bruto del vehículo
El peso combinado del conductor, los pasajeros, el equipaje, el enganche del
remolque, el peso neto total y la carga de la barra de tracción no debe exceder
el peso bruto del vehículo en más de 100 kg (220,5 lb.). Superar este peso es
peligroso.
Capacidad máxima permitida por eje trasero
El peso soportado por el eje trasero no debe ser superior a la capacidad
máxima permitida del eje trasero en un 15% o más. Superar este peso es
peligroso.
Los valores correspondientes a la capacidad de remolque se han obtenido a
partir de pruebas realizadas al nivel del mar. Tenga en cuenta que el
rendimiento del motor y la capacidad de remolque se reducirán a altitudes
elevadas.
1
2
Tipo ATipo B
ADVERTENCIA
■ Cuando se supera el límite de peso bruto del vehículo o la capacidad máxima
permitida por eje
Si no respeta esta precaución, podría llegar a provocar un accidente y ocasionar
lesiones graves o incluso mortales.
● Aumente la presión de inflado recomendada de los neumáticos en 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi). ( P. 772)
● No exceda el límite de velocidad establecido para arrastrar un remolque en áreas
urbanas o 100 km/h (62 mph), cualquiera que sea el inferior.

2264-1. Antes de conducir
C-HR_OM_Europe_OM10531S
519 mm (20,4 pul.)
519 mm (20,4 pul.)
894 mm (35,2 pul.)
559 mm (22,0 pul.)
379 mm (14,9 pul.)
387 mm (15,2 pul.)*1
395 mm (15,6 pul.)*2
43,6 mm (1,7 pul.)
*1 : Vehículos con sistema de parada y
arranque o sin limpiaparabrisas de la
luna trasera
*2 : Vehículos sin sistema de parada y
arranque pero con limpiaparabrisas de
la luna trasera

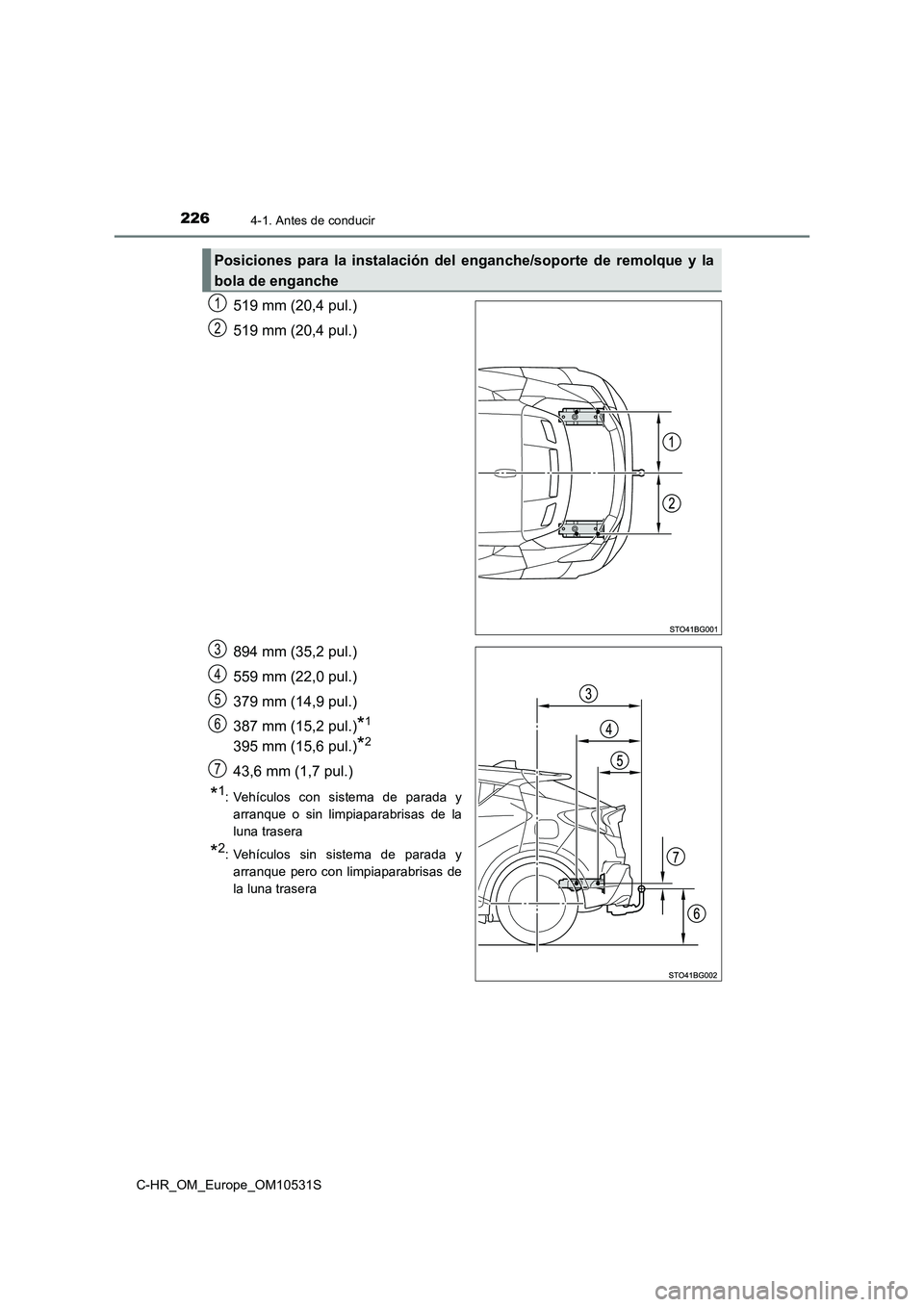

Posiciones para la instalación del e nganche/soporte de remolque y la
bola de enganche
1
2
3
4
5
6
7

2274-1. Antes de conducir
4
Conducción
C-HR_OM_Europe_OM10531S
■Información sobre los neumáticos
● Aumente la Presión de inflado de los neumáticos hasta 20,0 kPa (0,2 kgf/cm2 o bar,
3 psi) por encima del valor recomendado para el remolcado. ( P. 772)
● Aumente la presión de aire de los neumáticos del remolque de acuerdo con el peso
total del remolque y según los valores recomendados por el fabricante del remolque.
■ Luces del remolque
Consulte con cualquier proveedor Toyota autorizado, taller de reparación Toyota
autorizado o cualquier taller fiable cuando instale luces en el remolque, ya que una
instalación incorrecta puede dañar las luces del vehículo. Procure cumplir las leyes de
su país al instalar las luces del remolque.
■ Programa de rodaje
Toyota recomienda no arrastrar un remolque cuando el vehículo tenga un componente
del tren motor nuevo durante los primeros 800 km (500 millas) de circulación.
■ Comprobaciones de seguridad antes de remolcar
● Compruebe que no se supera el límite máximo de carga soportado por el enganche
del remolque, la bola del enganche y el soporte del remolque. Tenga en cuenta que
el peso de acoplamiento del remolque se añadirá a la carga ejercida sobre el
vehículo. Asimismo, asegúrese de que la carga total que se ejerce en el vehículo se
encuentra dentro de los límites de peso. ( P. 224)
● Compruebe que la carga del remolque está segura.
● Se deben añadir al vehículo espejos retrovisores exteriores complementarios si el
tráfico de detrás no se puede ver con claridad con espejos estándar. Ajuste los
brazos de extensión de estos espejos en ambos lados del vehículo de forma que
siempre proporcionen la máxima visibilidad de la carretera por detrás.
■ Mantenimiento
● Es necesario realizar el mantenimiento con mayor frecuencia cuando el vehículo se
utiliza para remolcar debido a que soporta un peso mayor en comparación con la
conducción normal.
● Vuelva a apretar todos los pernos de fijación de la bola de enganche y el soporte
después de remolcar durante unos 1.000 km (600 millas).

2284-1. Antes de conducir
C-HR_OM_Europe_OM10531S

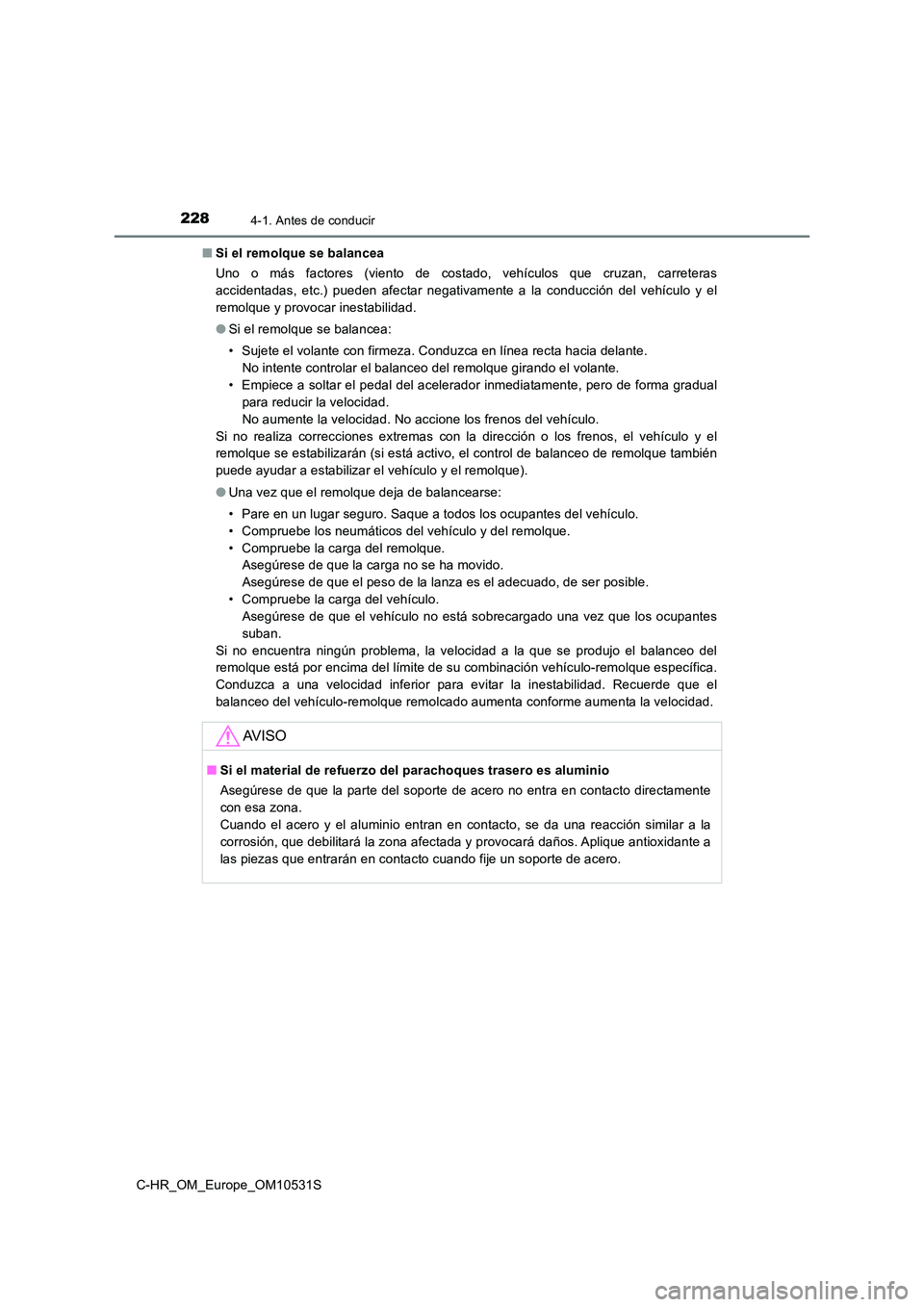

■ Si el remolque se balancea
Uno o más factores (viento de costado, vehículos que cruzan, carreteras
accidentadas, etc.) pueden afectar negativamente a la conducción del vehículo y el
remolque y provocar inestabilidad.
● Si el remolque se balancea:
• Sujete el volante con firmeza. Conduzca en línea recta hacia delante.
No intente controlar el balanceo del remolque girando el volante.
• Empiece a soltar el pedal del acelerador inmediatamente, pero de forma gradual
para reducir la velocidad.
No aumente la velocidad. No accione los frenos del vehículo.
Si no realiza correcciones extremas con la dirección o los frenos, el vehículo y el
remolque se estabilizarán (si está activo, el control de balanceo de remolque también
puede ayudar a estabilizar el vehículo y el remolque).
● Una vez que el remolque deja de balancearse:
• Pare en un lugar seguro. Saque a todos los ocupantes del vehículo.
• Compruebe los neumáticos del vehículo y del remolque.
• Compruebe la carga del remolque.
Asegúrese de que la carga no se ha movido.
Asegúrese de que el peso de la lanza es el adecuado, de ser posible.
• Compruebe la carga del vehículo.
Asegúrese de que el vehículo no está sobrecargado una vez que los ocupantes
suban.
Si no encuentra ningún problema, la velocidad a la que se produjo el balanceo del
remolque está por encima del límite de su combinación vehículo-remolque específica.
Conduzca a una velocidad inferior para evitar la inestabilidad. Recuerde que el
balanceo del vehículo-remolque remolcado aumenta conforme aumenta la velocidad.
AV I S O
■ Si el material de refuerzo del parachoques trasero es aluminio
Asegúrese de que la parte del soporte de acero no entra en contacto directamente
con esa zona.
Cuando el acero y el aluminio entran en contacto, se da una reacción similar a la
corrosión, que debilitará la zona afectada y provocará daños. Aplique antioxidante a
las piezas que entrarán en contacto cuando fije un soporte de acero.

2294-1. Antes de conducir
4
Conducción
C-HR_OM_Europe_OM10531S
El vehículo se comportará de manera diferente al arrastrar un remolque.
Para evitar un accidente, muerte o lesión grave, tenga en mente los
siguientes puntos al remolcar:
■Comprobación de las conexiones entre el remolque y las luces
Detenga el vehículo y compruebe el funcionamiento de la conexión entre
el remolque y las luces después de conducir durante un breve período, así
como antes de iniciar la marcha.
■Práctica de conducción con un remolque acoplado
● En una zona sin tráfico o con poco tráfico, practique realizando giros,
paradas y maniobras de marcha at rás con el remolque acoplado.
● Cuando vaya marcha atrás con un remolque fijado a su vehículo,
sostenga la parte del volante situada más cerca de usted y gírelo en el
sentido de las agujas del reloj para girar el remolque hacia la izquierda
o en sentido contrario al de las agujas del reloj para girarlo hacia la
derecha. Gire el volante poco a poco para evitar un error de orientación.
Para reducir el riesgo de accidente, solicite la ayuda de otra persona
para que le oriente al dar marcha atrás.
■Aumento de la distancia entre vehículo y vehículo
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que se
encuentra delante debe ser equivalente o mayor a la longitud combinada
del vehículo y el remolque. Evite las frenadas repentinas que puedan
provocar derrapes. De lo contrario, es posible que el vehículo derrape sin
control. Esta situación se da especialmente al conducir sobre superficies
húmedas o resbaladizas.
■Aceleración súbita/cambio de dirección/curvas
Si se realizan giros cerrados con un remolque, es posible que éste
colisione con el vehículo. Desacelere con suficiente antelación al
aproximarse a la curva y tómela lentamente y con cuidado para evitar
frenadas repentinas.
■Observaciones importantes relacionadas con los giros
Las ruedas del remolque se acercarán más al interior de la curva que las
ruedas del vehículo. Para dejar espacio suficiente para ello, ábrase en las
curvas más que de costumbre.
Orientación

2304-1. Antes de conducir
C-HR_OM_Europe_OM10531S

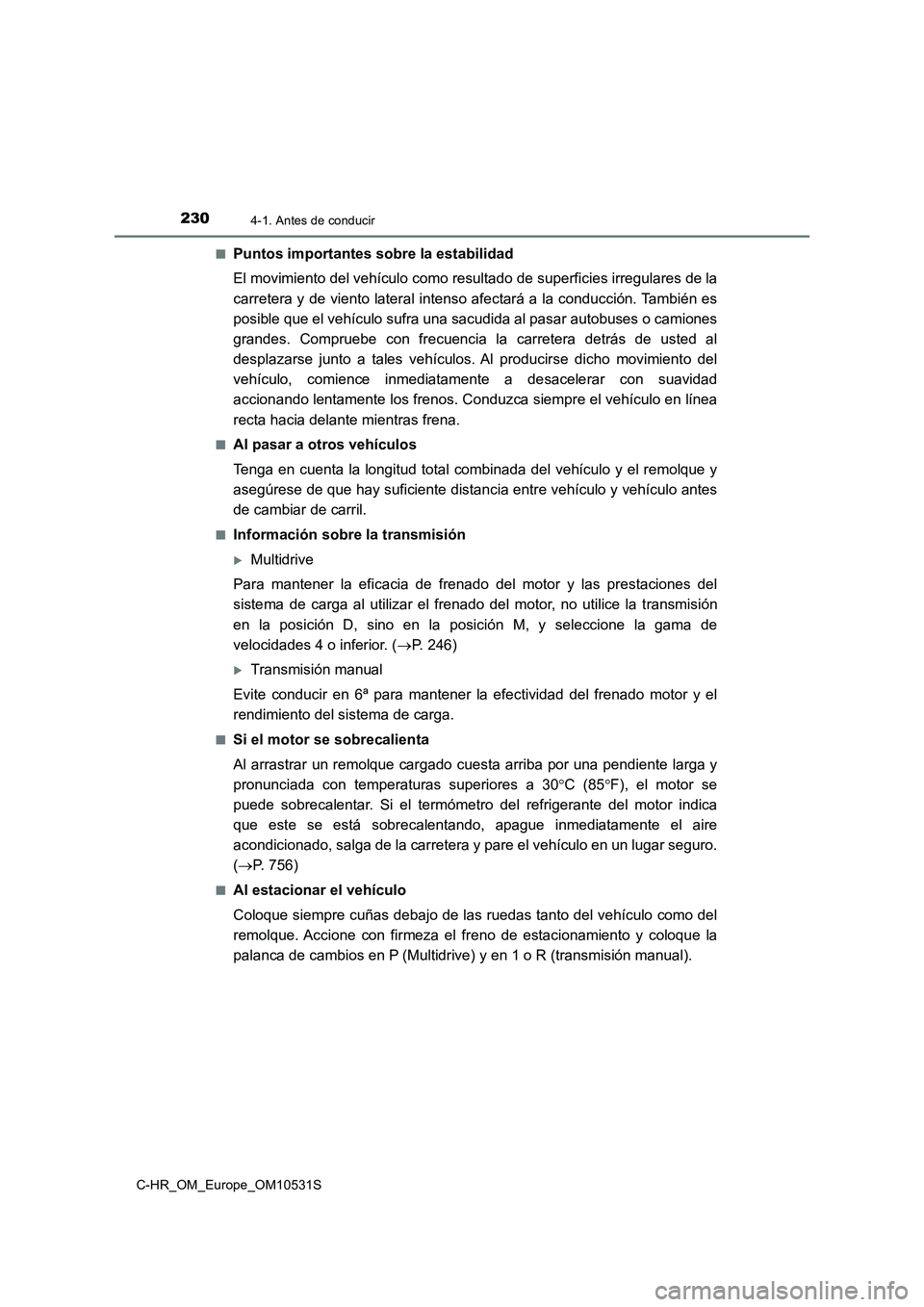

■Puntos importantes sobre la estabilidad
El movimiento del vehículo como resultado de superficies irregulares de la
carretera y de viento lateral intenso afectará a la conducción. También es
posible que el vehículo sufra una sacudida al pasar autobuses o camiones
grandes. Compruebe con frecuencia la carretera detrás de usted al
desplazarse junto a tales vehículos. Al producirse dicho movimiento del
vehículo, comience inmediatamente a desacelerar con suavidad
accionando lentamente los frenos. Conduzca siempre el vehículo en línea
recta hacia delante mientras frena.
■Al pasar a otros vehículos
Tenga en cuenta la longitud total combinada del vehículo y el remolque y
asegúrese de que hay suficiente distancia entre vehículo y vehículo antes
de cambiar de carril.
■Información sobre la transmisión
Multidrive
Para mantener la eficacia de frenado del motor y las prestaciones del
sistema de carga al utilizar el frenado del motor, no utilice la transmisión
en la posición D, sino en la posición M, y seleccione la gama de
velocidades 4 o inferior. ( P. 246)
Transmisión manual
Evite conducir en 6ª para mantener la efectividad del frenado motor y el
rendimiento del sistema de carga.
■Si el motor se sobrecalienta
Al arrastrar un remolque cargado cuesta arriba por una pendiente larga y
pronunciada con temperaturas superiores a 30 C (85F), el motor se
puede sobrecalentar. Si el termómetro del refrigerante del motor indica
que este se está sobrecalentando, apague inmediatamente el aire
acondicionado, salga de la carretera y pare el vehículo en un lugar seguro.
( P. 756)
■Al estacionar el vehículo
Coloque siempre cuñas debajo de las ruedas tanto del vehículo como del
remolque. Accione con firmeza el freno de estacionamiento y coloque la
palanca de cambios en P (Multidrive) y en 1 o R (transmisión manual).

2314-1. Antes de conducir
4
Conducción
C-HR_OM_Europe_OM10531S

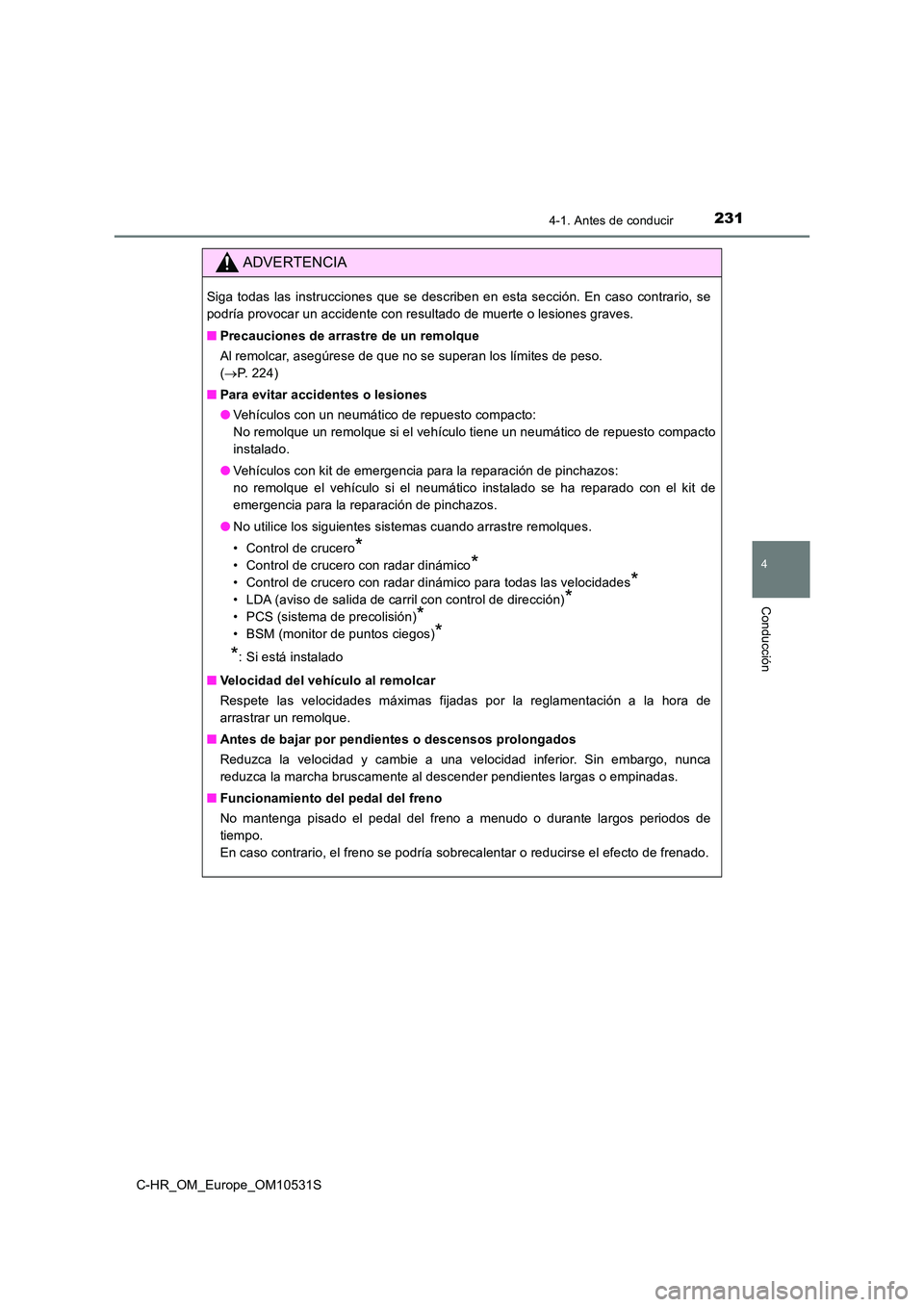

ADVERTENCIA
Siga todas las instrucciones que se describen en esta sección. En caso contrario, se
podría provocar un accidente con resultado de muerte o lesiones graves.
■ Precauciones de arrastre de un remolque
Al remolcar, asegúrese de que no se superan los límites de peso.
( P. 224)
■ Para evitar accidentes o lesiones
● Vehículos con un neumático de repuesto compacto:
No remolque un remolque si el vehículo tiene un neumático de repuesto compacto
instalado.
● Vehículos con kit de emergencia para la reparación de pinchazos:
no remolque el vehículo si el neumático instalado se ha reparado con el kit de
emergencia para la reparación de pinchazos.
● No utilice los siguientes sistemas cuando arrastre remolques.
• Control de crucero*
• Control de crucero con radar dinámico*
• Control de crucero con radar dinámico para todas las velocidades*
• LDA (aviso de salida de carril con control de dirección)*
• PCS (sistema de precolisión)*
• BSM (monitor de puntos ciegos)*
*: Si está instalado
■ Velocidad del vehículo al remolcar
Respete las velocidades máximas fijadas por la reglamentación a la hora de
arrastrar un remolque.
■ Antes de bajar por pendientes o descensos prolongados
Reduzca la velocidad y cambie a una velocidad inferior. Sin embargo, nunca
reduzca la marcha bruscamente al descender pendientes largas o empinadas.
■ Funcionamiento del pedal del freno
No mantenga pisado el pedal del freno a menudo o durante largos periodos de
tiempo.
En caso contrario, el freno se podría sobrecalentar o reducirse el efecto de frenado.

2324-1. Antes de conducir
C-HR_OM_Europe_OM10531S
AV I S O

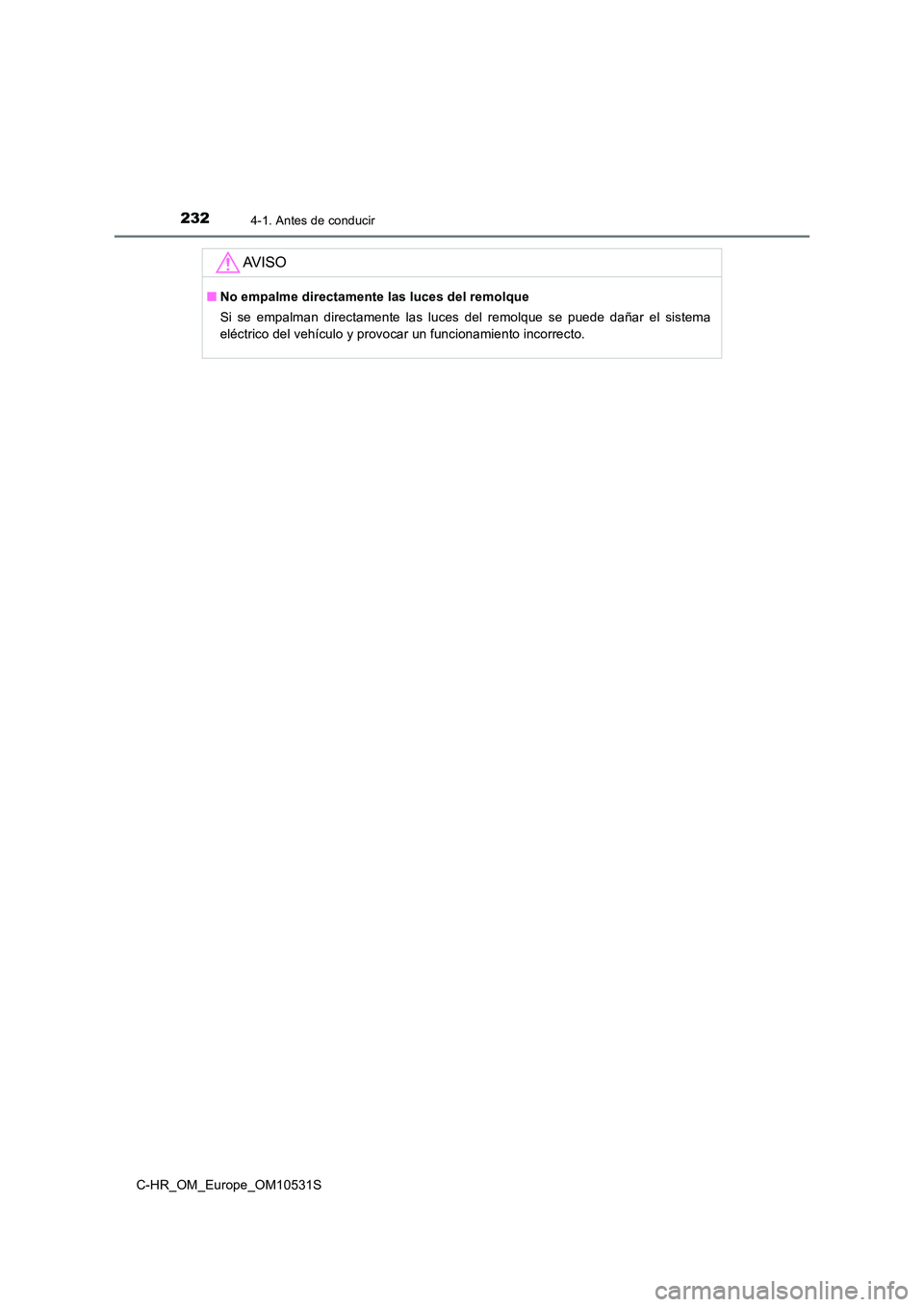

■No empalme directamente las luces del remolque
Si se empalman directamente las luces del remolque se puede dañar el sistema
eléctrico del vehículo y provocar un funcionamiento incorrecto.
