2017 TOYOTA C-HR Manual del propietario (in Spanish)

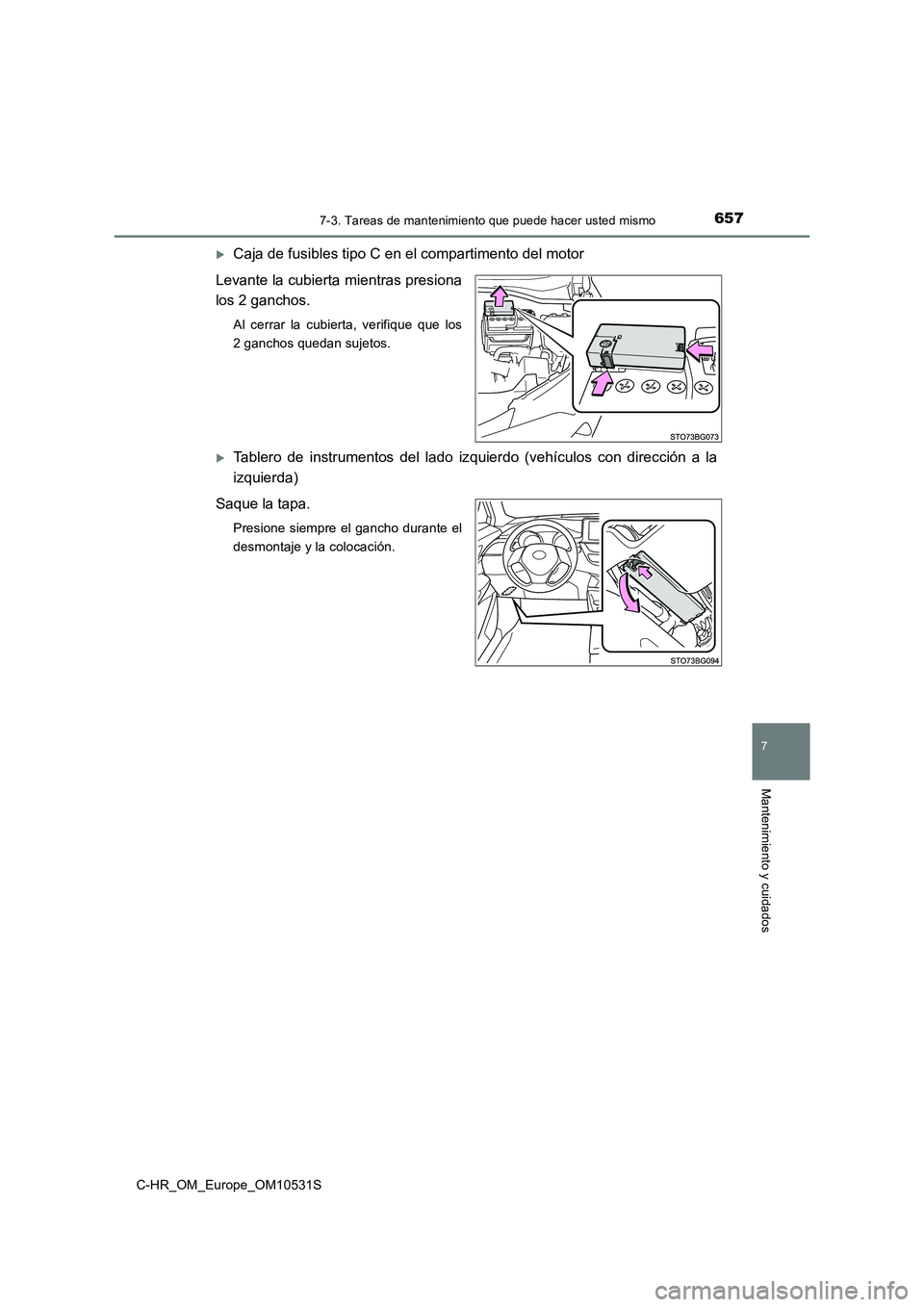

6577-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
Caja de fusibles tipo C en el compartimento del motor
Levante la cubierta mientras presiona
los 2 ganchos.
Al cerrar la cubierta, verifique que los
2 ganchos quedan sujetos.
Tablero de instrumentos del lado iz quierdo (vehículos con dirección a la
izquierda)
Saque la tapa.
Presione siempre el gancho durante el
desmontaje y la colocación.

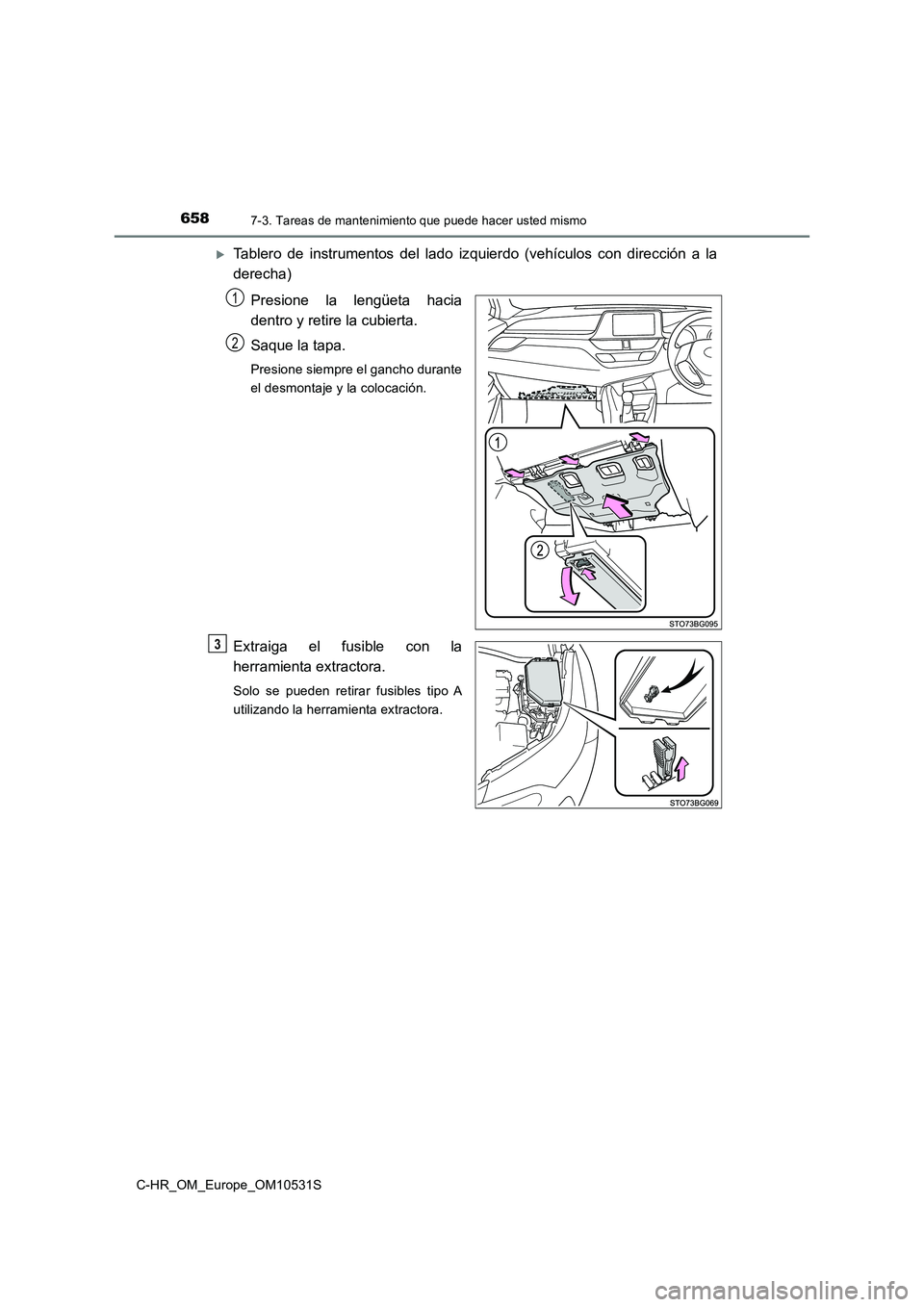

6587-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
Tablero de instrumentos del lado izquierdo (vehículos con dirección a la
derecha)
Presione la lengüeta hacia
dentro y retire la cubierta.
Saque la tapa.
Presione siempre el gancho durante
el desmontaje y la colocación.
Extraiga el fusible con la
herramienta extractora.
Solo se pueden retirar fusibles tipo A
utilizando la herramienta extractora.
1
2
3

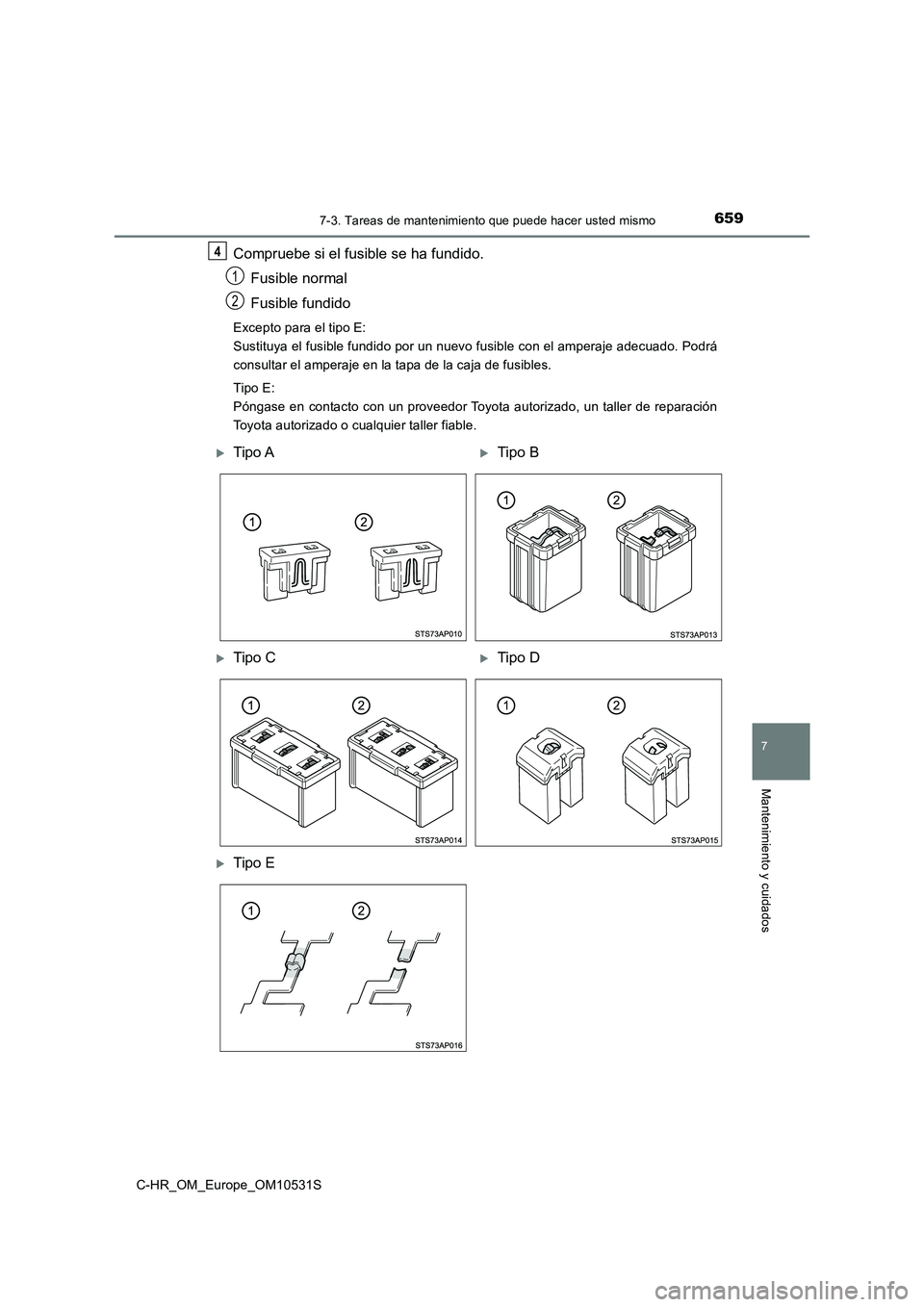

6597-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Excepto para el tipo E:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E

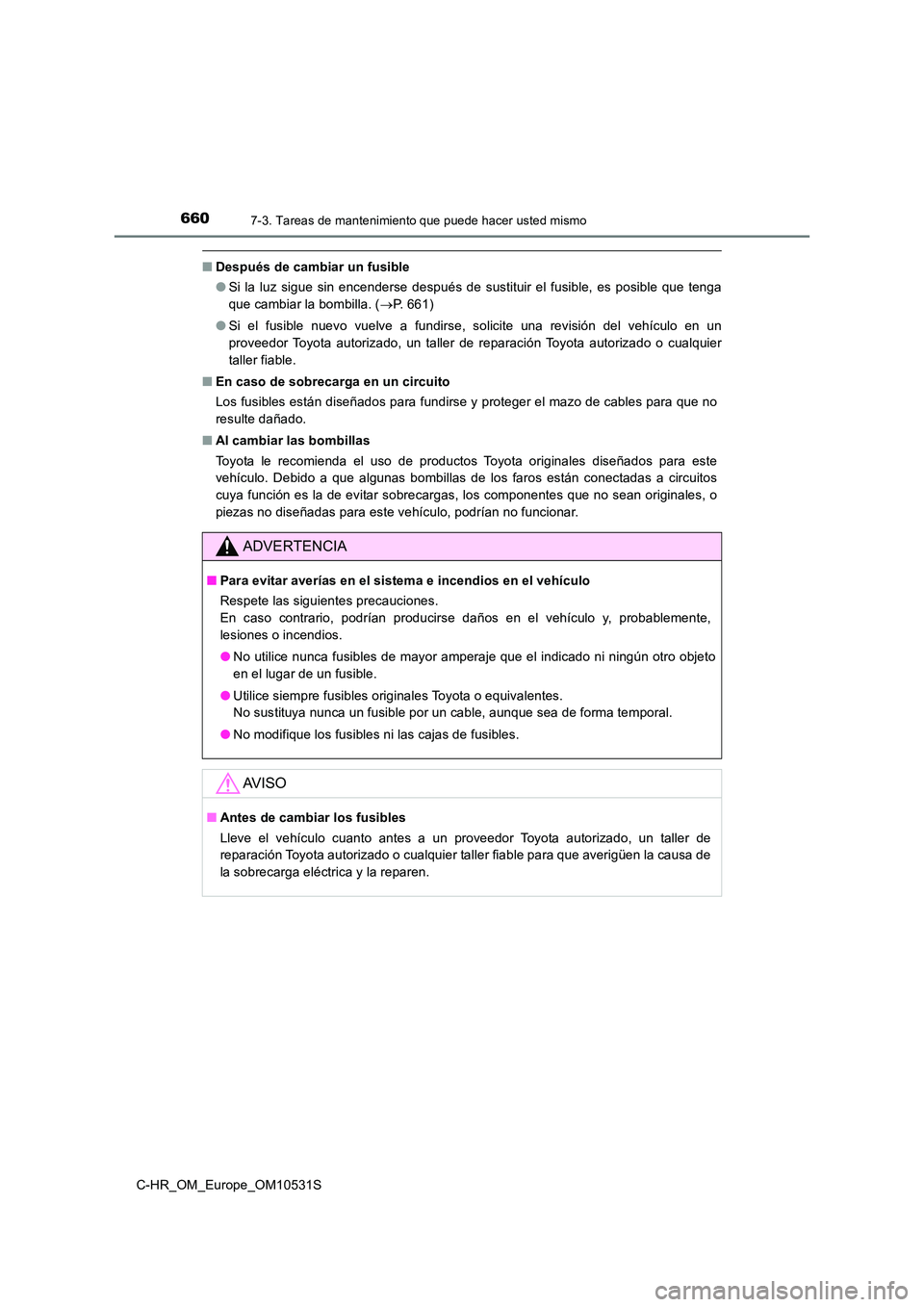

6607-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 661)
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.

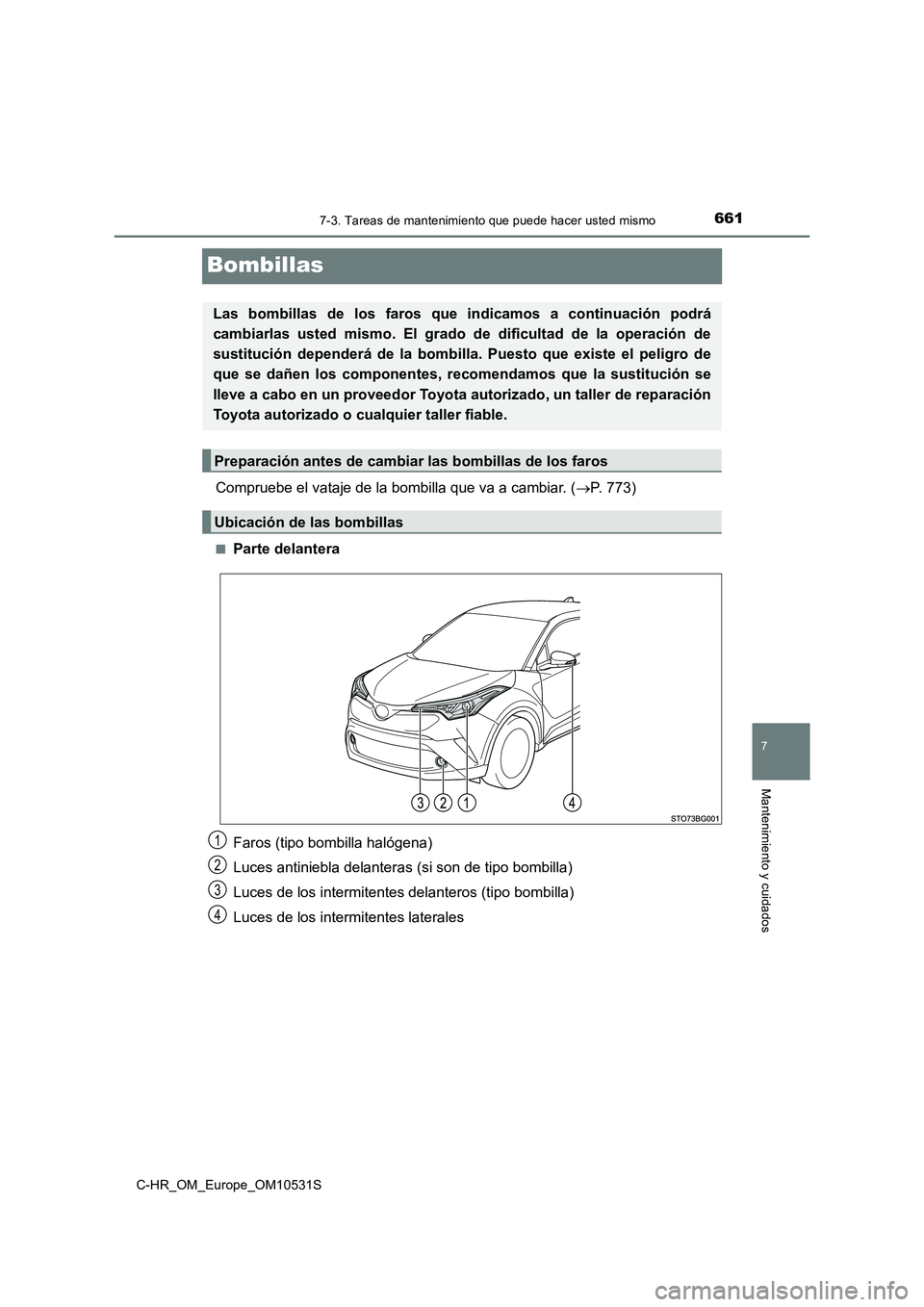

6617-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 773)
■Parte delantera
Faros (tipo bombilla halógena)
Luces antiniebla delanteras (si son de tipo bombilla)
Luces de los intermitentes delanteros (tipo bombilla)
Luces de los intermitentes laterales
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
1
2
3
4

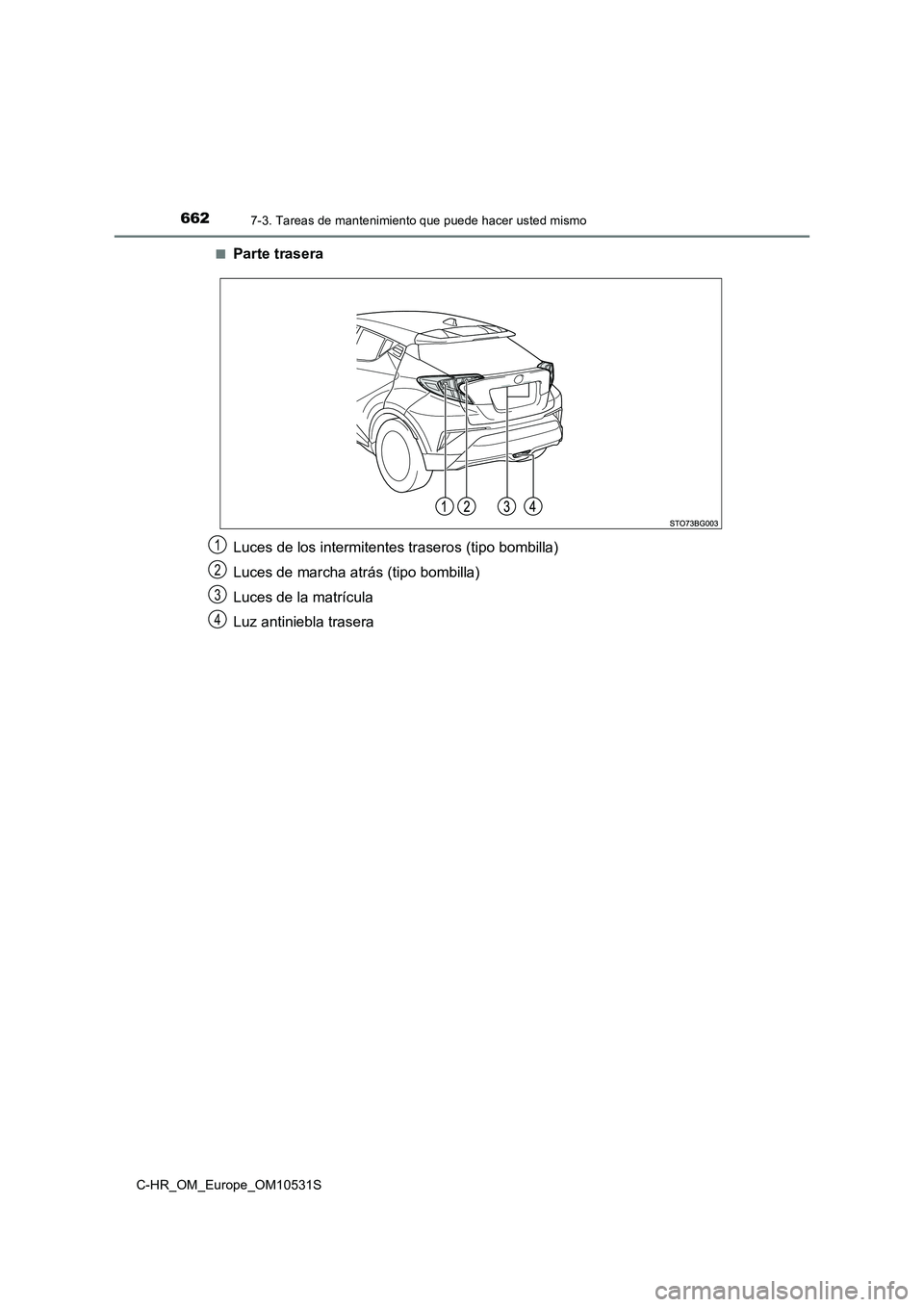

6627-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
■Parte trasera
Luces de los intermitentes traseros (tipo bombilla)
Luces de marcha atrás (tipo bombilla)
Luces de la matrícula
Luz antiniebla trasera
1
2
3
4

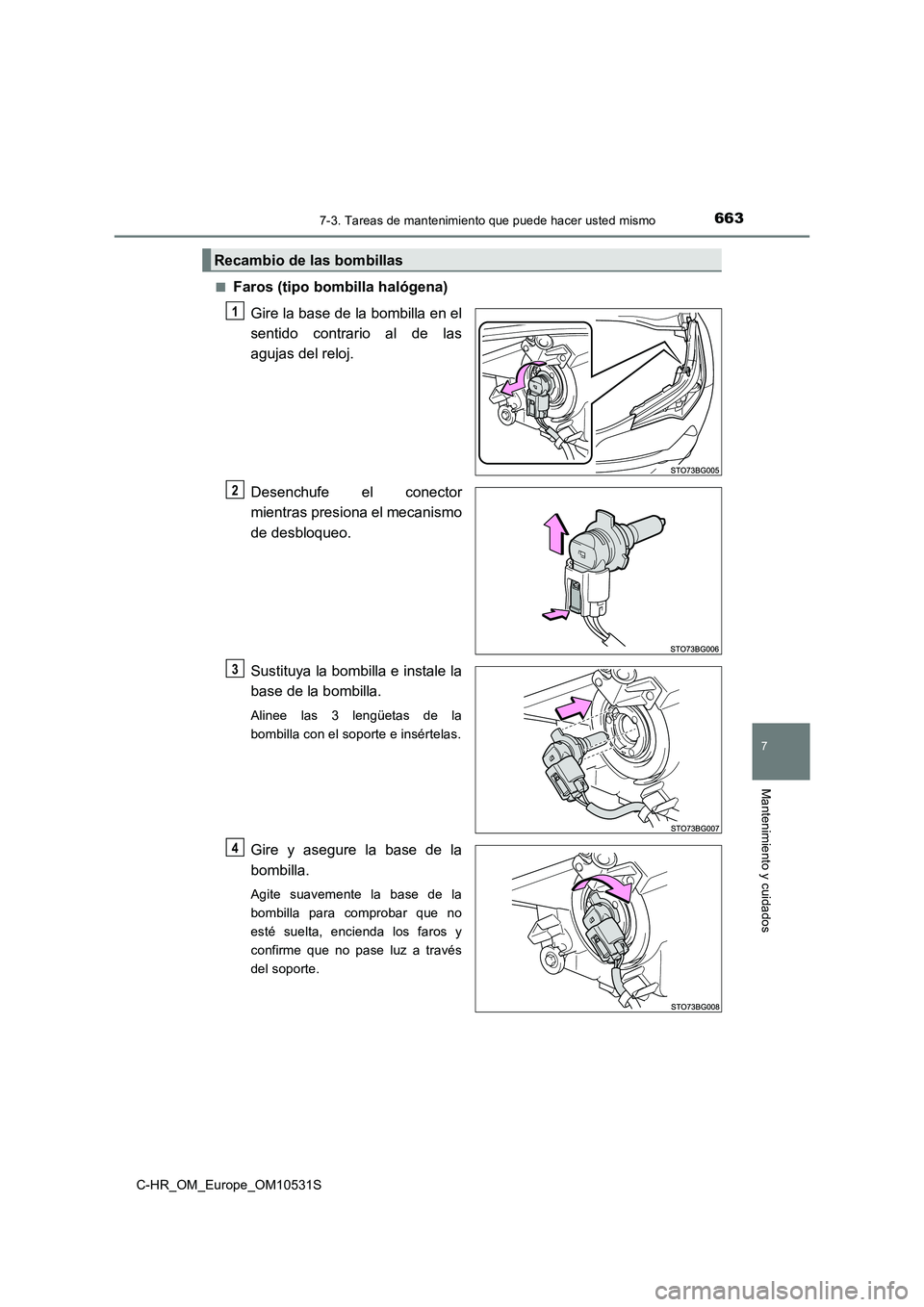

6637-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
■Faros (tipo bombilla halógena)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
Recambio de las bombillas
1
2
3
4

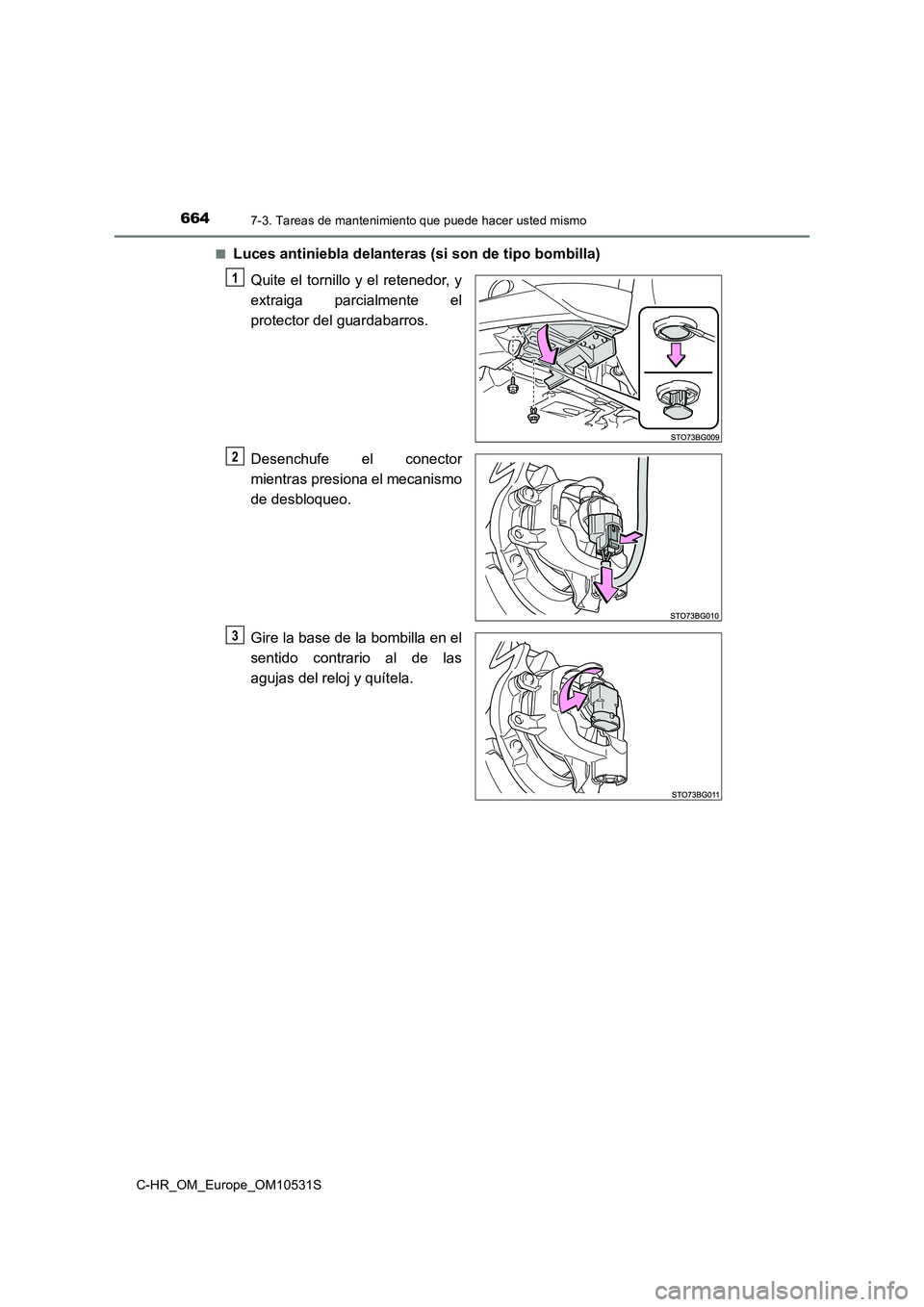

6647-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
■Luces antiniebla delanteras (si son de tipo bombilla)
Quite el tornillo y el retenedor, y
extraiga parcialmente el
protector del guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj y quítela.
1
2
3
