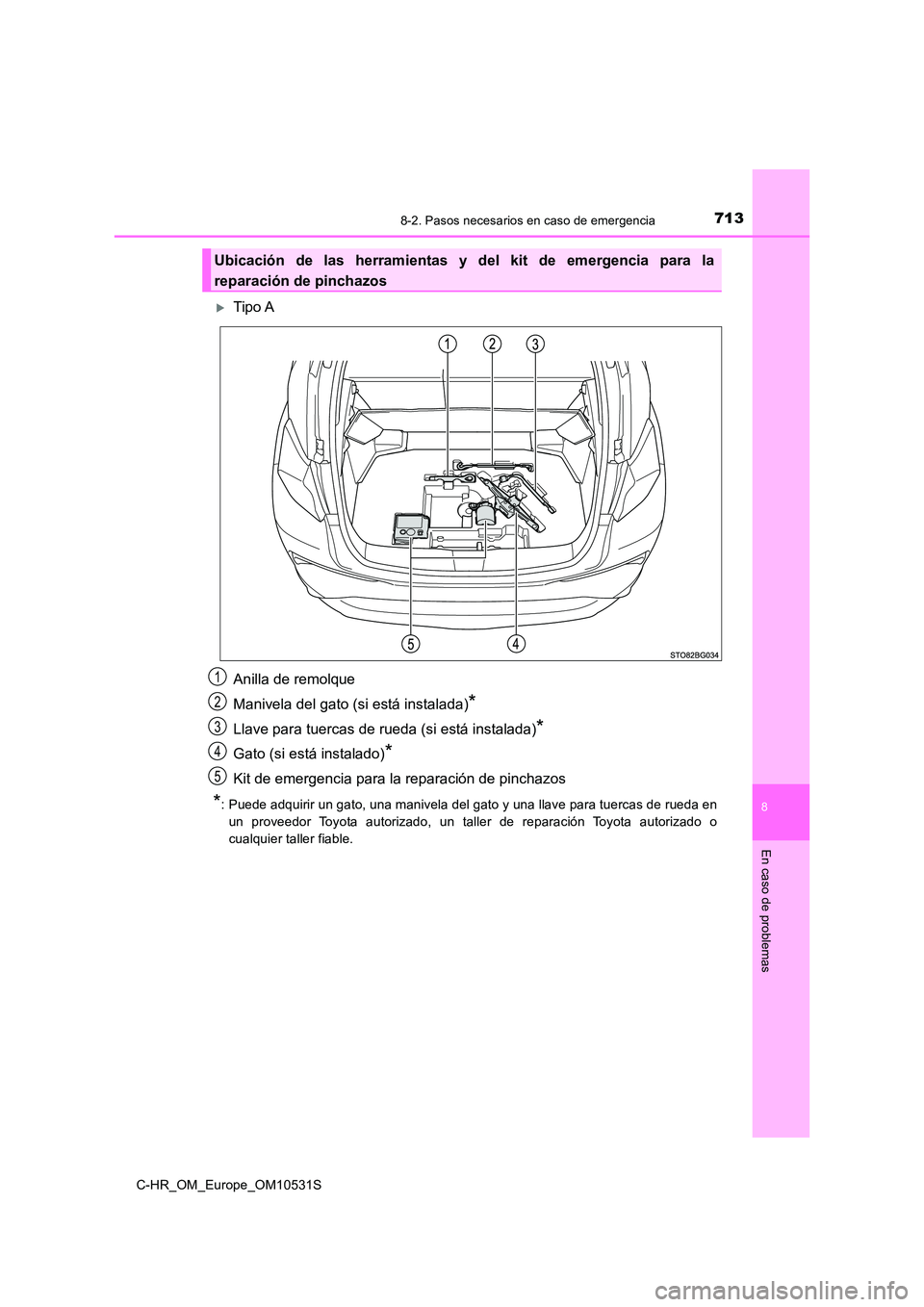

7138-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Tipo A
Anilla de remolque
Manivela del gato (si está instalada)*
Llave para tuercas de rueda (si está instalada)*
Gato (si está instalado)*
Kit de emergencia para la reparación de pinchazos
*: Puede adquirir un gato, una manivela del gato y una llave para tuercas de rueda en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
Ubicación de las herramientas y del kit de emergencia para la
reparación de pinchazos
1
2
3
4
5

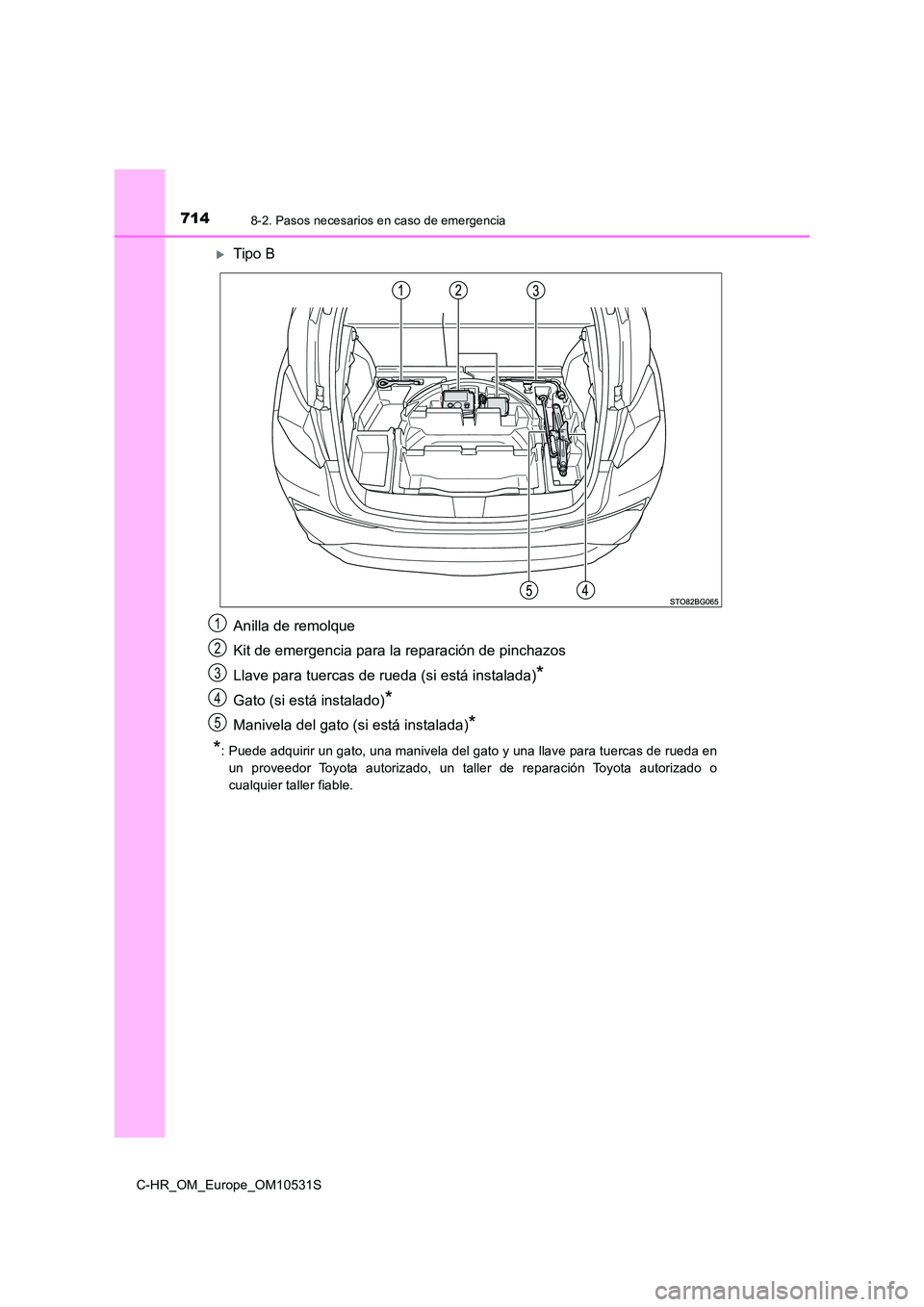

7148-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S
Tipo B
Anilla de remolque
Kit de emergencia para la reparación de pinchazos
Llave para tuercas de rueda (si está instalada)*
Gato (si está instalado)*
Manivela del gato (si está instalada)*
*: Puede adquirir un gato, una manivela del gato y una llave para tuercas de rueda en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
1
2
3
4
5

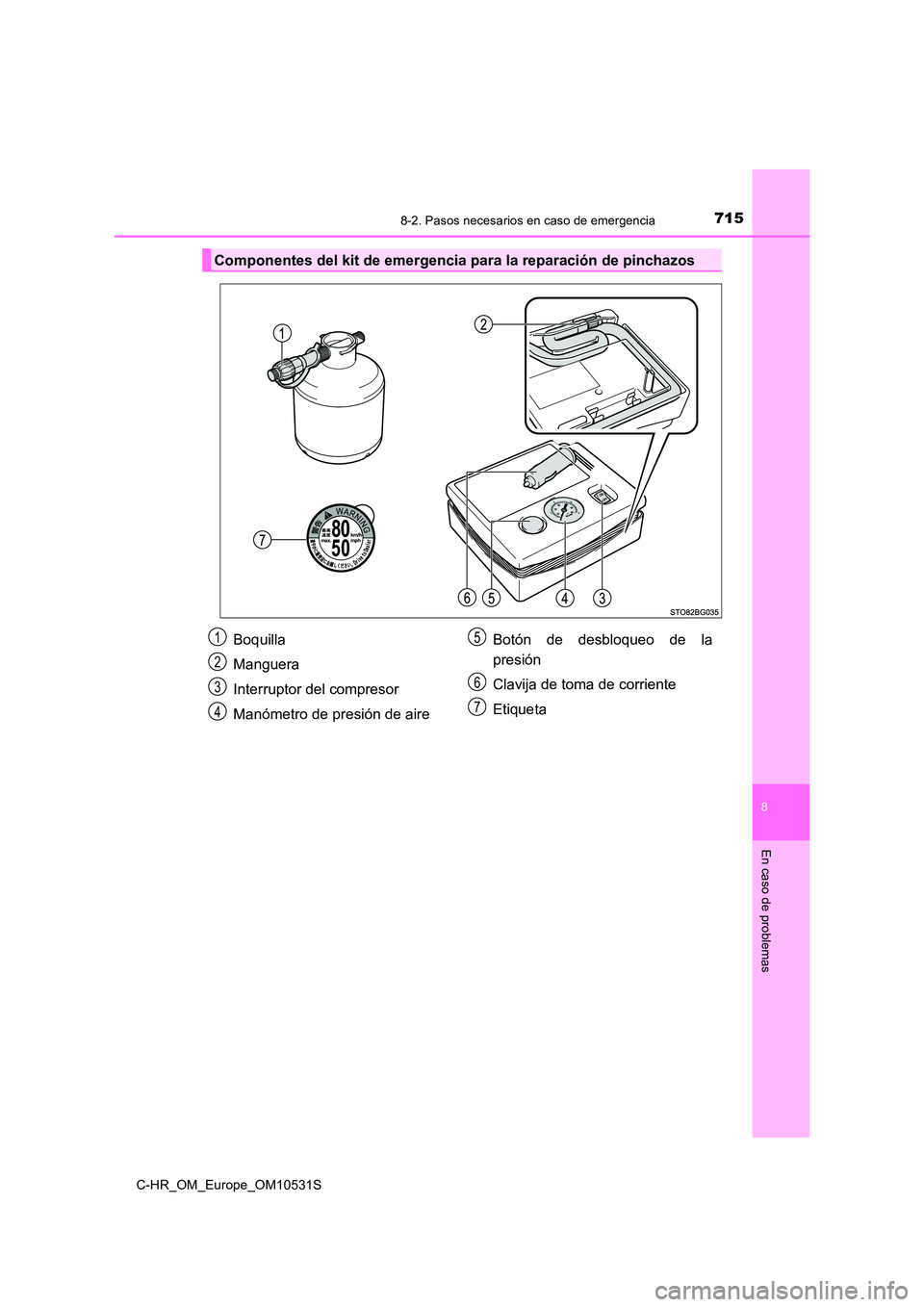

7158-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Componentes del kit de emergencia para la reparación de pinchazos
Boquilla
Manguera
Interruptor del compresor
Manómetro de presión de aire
Botón de desbloqueo de la
presión
Clavija de toma de corriente
Etiqueta
1
2
3
4
5
6
7

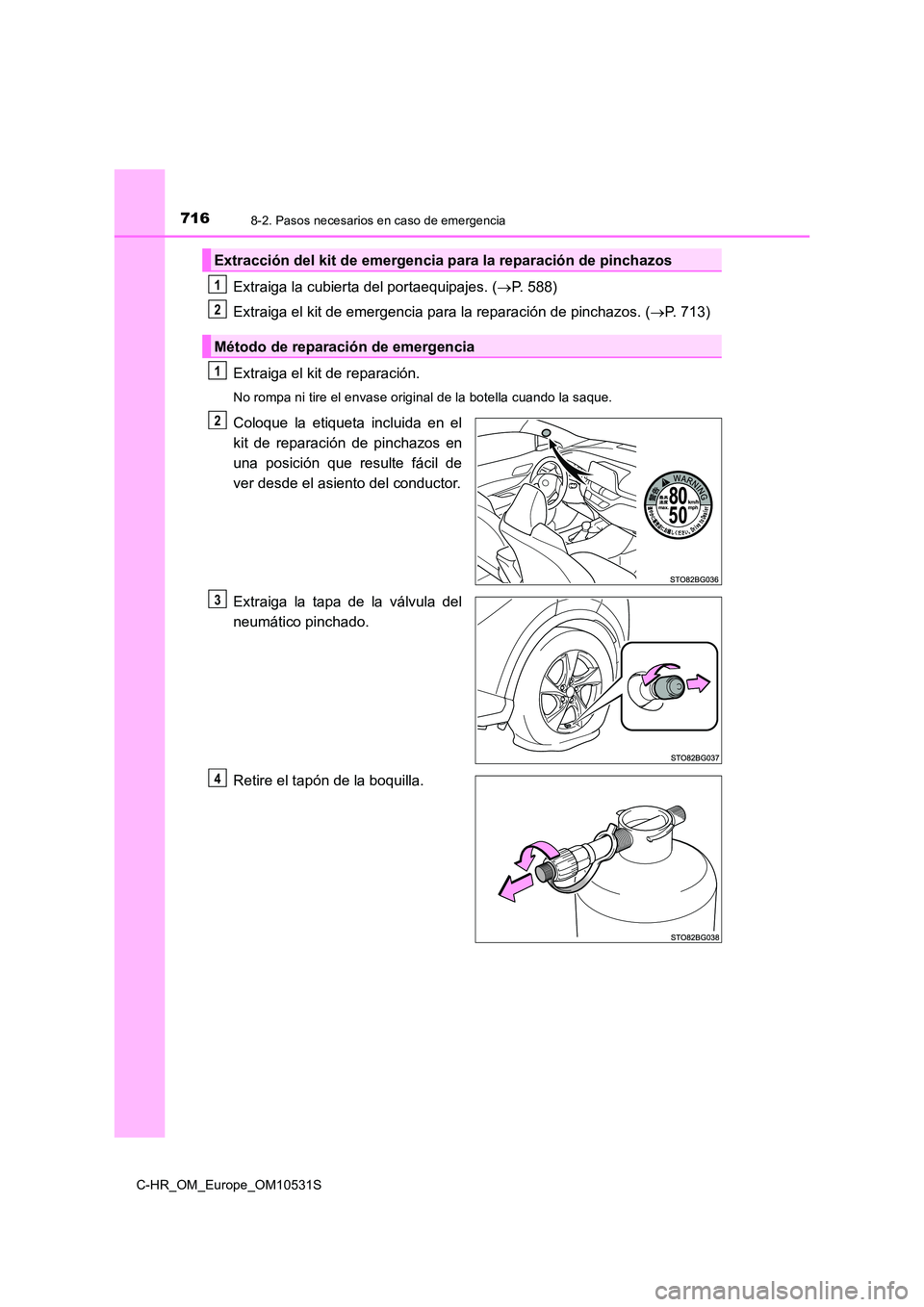

7168-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S
Extraiga la cubierta del portaequipajes. (P. 588)
Extraiga el kit de emergencia para la reparación de pinchazos. ( P. 713)
Extraiga el kit de reparación.
No rompa ni tire el envase original de la botella cuando la saque.
Coloque la etiqueta incluida en el
kit de reparación de pinchazos en
una posición que resulte fácil de
ver desde el asiento del conductor.
Extraiga la tapa de la válvula del
neumático pinchado.
Retire el tapón de la boquilla.
Extracción del kit de emergencia para la reparación de pinchazos
Método de reparación de emergencia
1
2
1
2
3
4

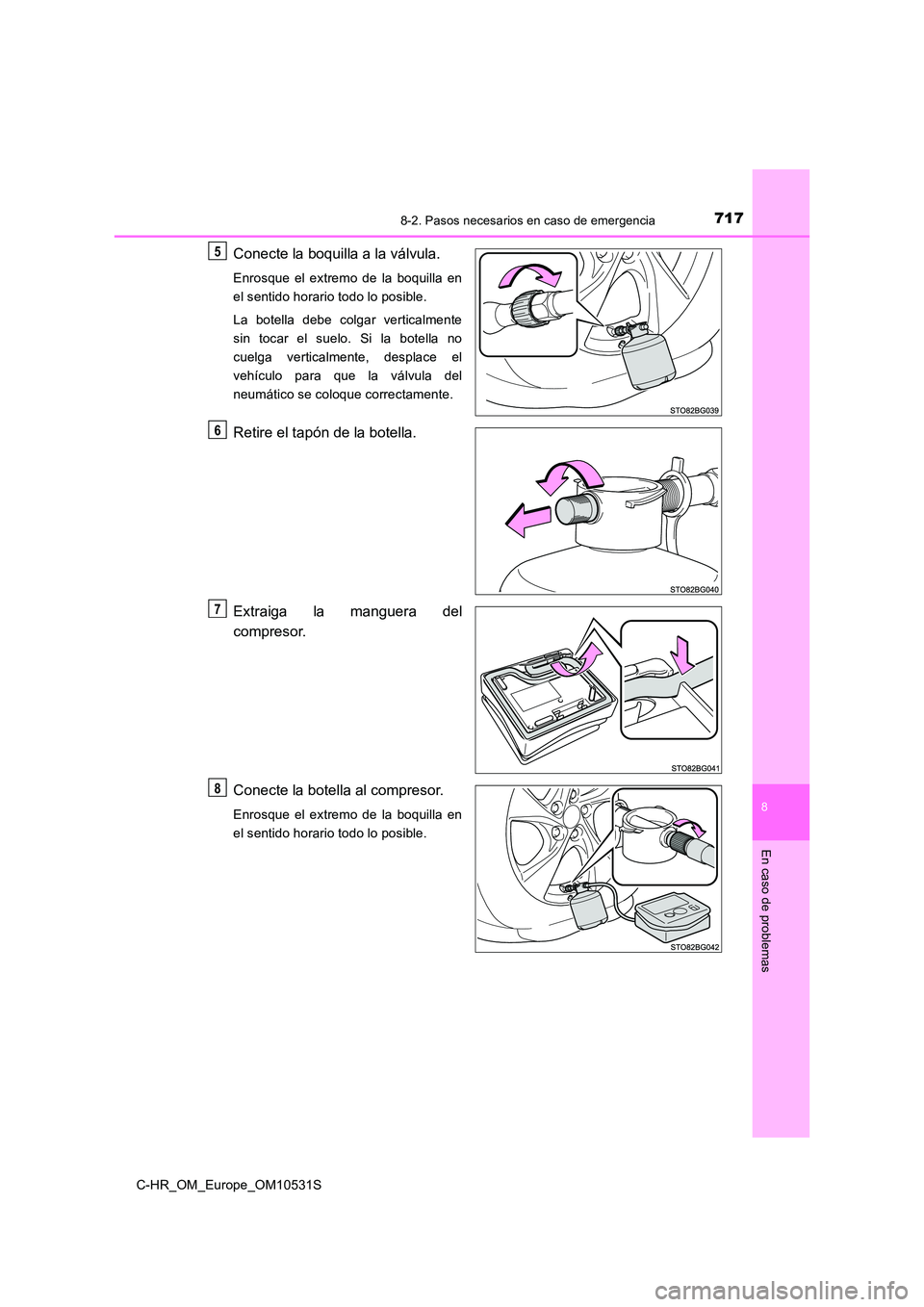

7178-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Conecte la boquilla a la válvula.
Enrosque el extremo de la boquilla en
el sentido horario todo lo posible.
La botella debe colgar verticalmente
sin tocar el suelo. Si la botella no
cuelga verticalmente, desplace el
vehículo para que la válvula del
neumático se coloque correctamente.
Retire el tapón de la botella.
Extraiga la manguera del
compresor.
Conecte la botella al compresor.
Enrosque el extremo de la boquilla en
el sentido horario todo lo posible.
5
6
7
8

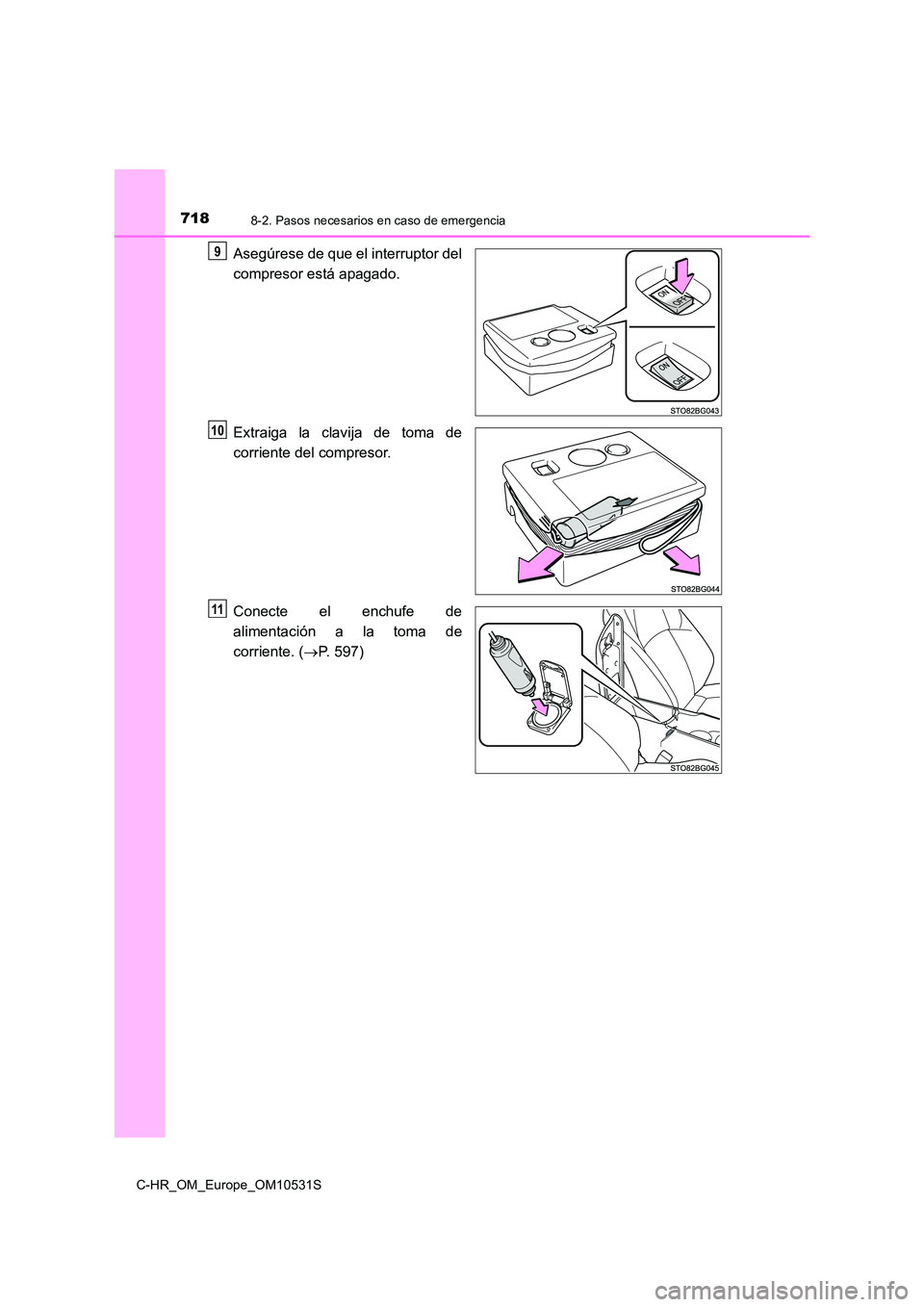

7188-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S
Asegúrese de que el interruptor del
compresor está apagado.
Extraiga la clavija de toma de
corriente del compresor.
Conecte el enchufe de
alimentación a la toma de
corriente. ( P. 597)
9
10
11

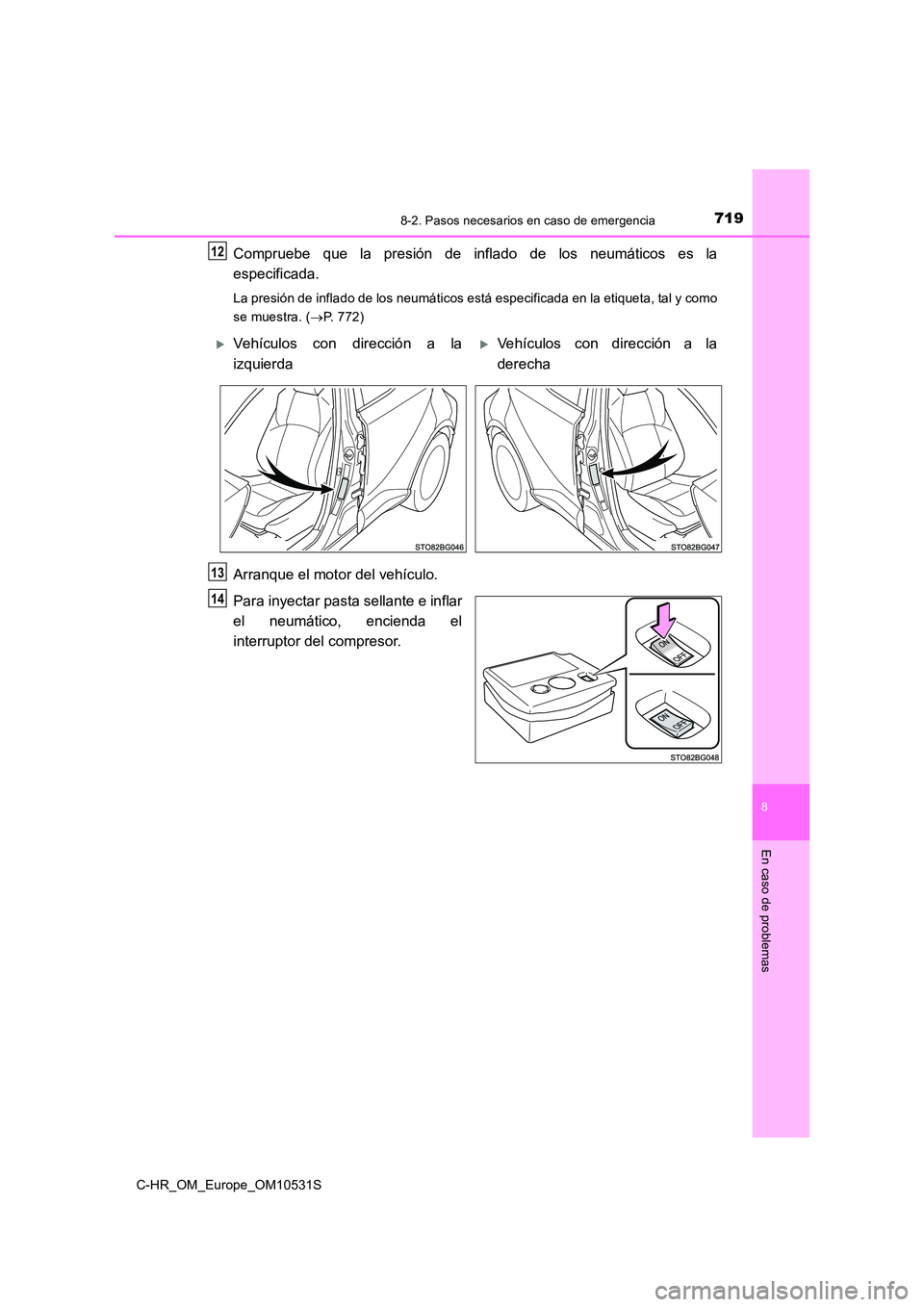

7198-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Compruebe que la presión de inflado de los neumáticos es la
especificada.
La presión de inflado de los neumáticos está especificada en la etiqueta, tal y como
se muestra. ( P. 772)
Arranque el motor del vehículo.
Para inyectar pasta sellante e inflar
el neumático, encienda el
interruptor del compresor.
12
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
13
14

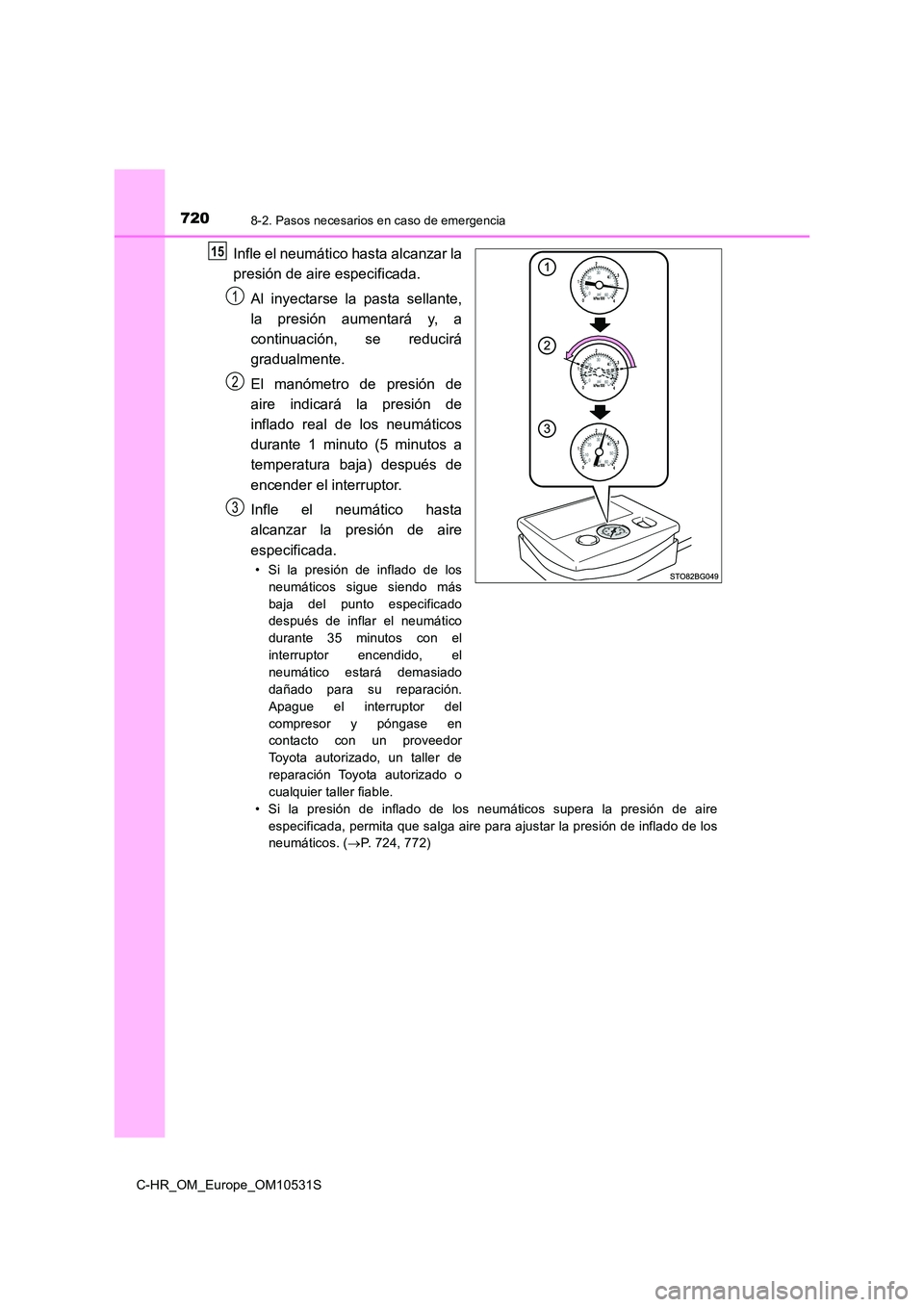

7208-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S
Infle el neumático hasta alcanzar la
presión de aire especificada.
Al inyectarse la pasta sellante,
la presión aumentará y, a
continuación, se reducirá
gradualmente.
El manómetro de presión de
aire indicará la presión de
inflado real de los neumáticos
durante 1 minuto (5 minutos a
temperatura baja) después de
encender el interruptor.
Infle el neumático hasta
alcanzar la presión de aire
especificada.
• Si la presión de inflado de los
neumáticos sigue siendo más
baja del punto especificado
después de inflar el neumático
durante 35 minutos con el
interruptor encendido, el
neumático estará demasiado
dañado para su reparación.
Apague el interruptor del
compresor y póngase en
contacto con un proveedor
Toyota autorizado, un taller de
reparación Toyota autorizado o
cualquier taller fiable.
• Si la presión de inflado de los neumáticos supera la presión de aire
especificada, permita que salga aire para ajustar la presión de inflado de los
neumáticos. ( P. 724, 772)
15
1
2
3
