4174-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

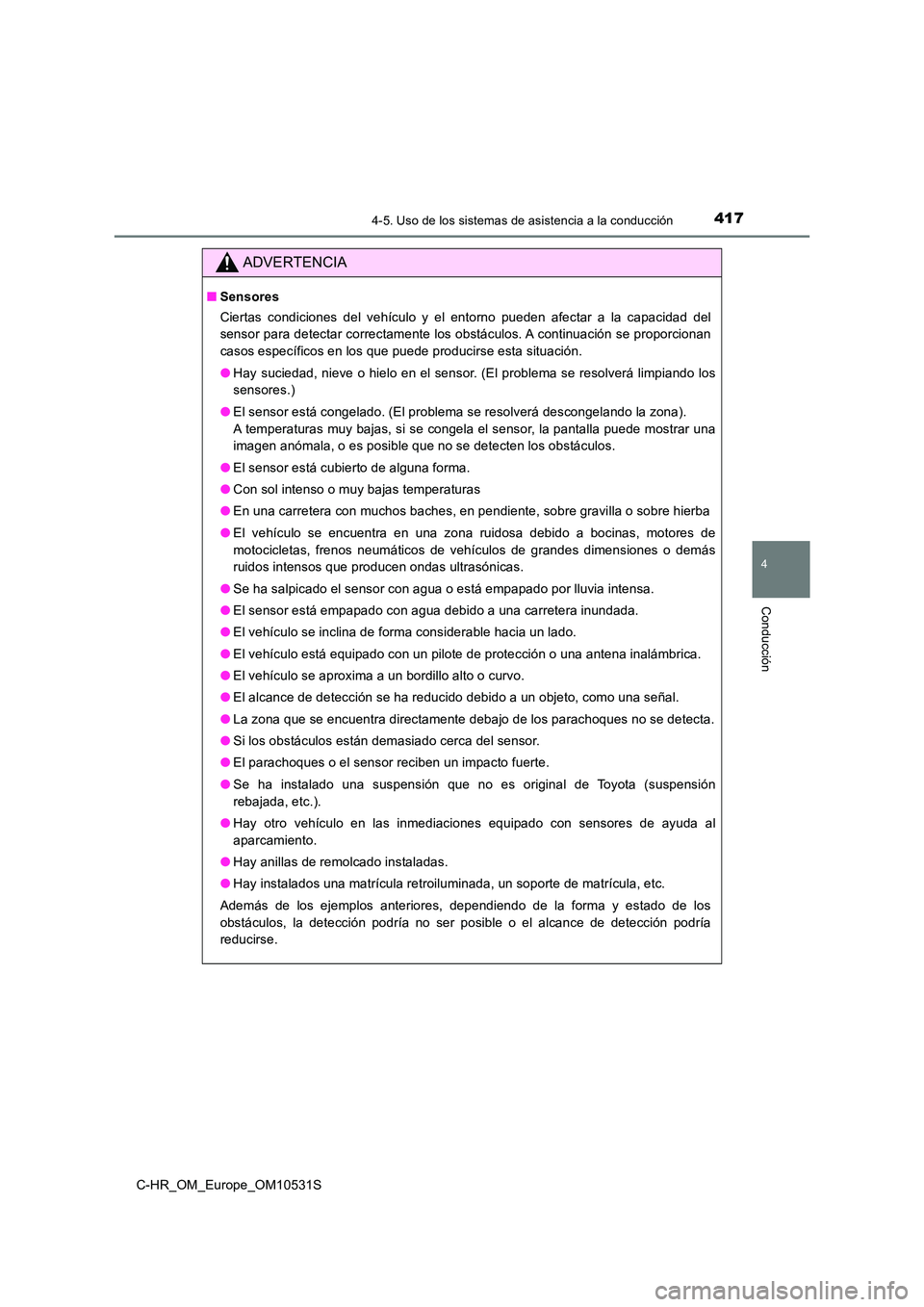

ADVERTENCIA
■Sensores
Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obstáculos. A continuación se proporcionan
casos específicos en los que puede producirse esta situación.
● Hay suciedad, nieve o hielo en el sensor. (El problema se resolverá limpiando los
sensores.)
● El sensor está congelado. (El problema se resolverá descongelando la zona).
A temperaturas muy bajas, si se congela el sensor, la pantalla puede mostrar una
imagen anómala, o es posible que no se detecten los obstáculos.
● El sensor está cubierto de alguna forma.
● Con sol intenso o muy bajas temperaturas
● En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba
● El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
● Se ha salpicado el sensor con agua o está empapado por lluvia intensa.
● El sensor está empapado con agua debido a una carretera inundada.
● El vehículo se inclina de forma considerable hacia un lado.
● El vehículo está equipado con un pilote de protección o una antena inalámbrica.
● El vehículo se aproxima a un bordillo alto o curvo.
● El alcance de detección se ha reducido debido a un objeto, como una señal.
● La zona que se encuentra directamente debajo de los parachoques no se detecta.
● Si los obstáculos están demasiado cerca del sensor.
● El parachoques o el sensor reciben un impacto fuerte.
● Se ha instalado una suspensión que no es original de Toyota (suspensión
rebajada, etc.).
● Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al
aparcamiento.
● Hay anillas de remolcado instaladas.
● Hay instalados una matrícula retroiluminada, un soporte de matrícula, etc.
Además de los ejemplos anteriores, dependiendo de la forma y estado de los
obstáculos, la detección podría no ser posible o el alcance de detección podría
reducirse.

4184-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
ADVERTENCIA
■Sensores laterales
En las situaciones siguientes, el sónar de separación podría no funcionar de forma
normal y podría producirse un accidente inesperado. Conduzca con precaución.
● Podrían no detectarse obstáculos en los laterales hasta que se circule brevemente
y se complete la exploración de los laterales. ( P. 415)
● Aun después de que se haya completado la exploración de los laterales, no se
detectan otros vehículos, personas o animales que se aproximen por los laterales.
● Aun después de completarse la exploración de los laterales, podrían no detectarse
obstáculos dependiendo de la situación existente alrededor del vehículo.
En ese momento, el indicador del sensor lateral indica ( P. 409) que está
temporalmente apagado.
■ Obstáculos que podrían no detectarse correctamente
● La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial
atención a los siguientes obstáculos:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y otros materiales que absorban ondas sonoras
• Objetos muy angulados
• Obstáculos bajos
• Obstáculos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
• Es posible que no se detecte a aquellas personas que lleven un determinado
tipo de ropa.
• Objetos en movimiento, como personas o animales

4194-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

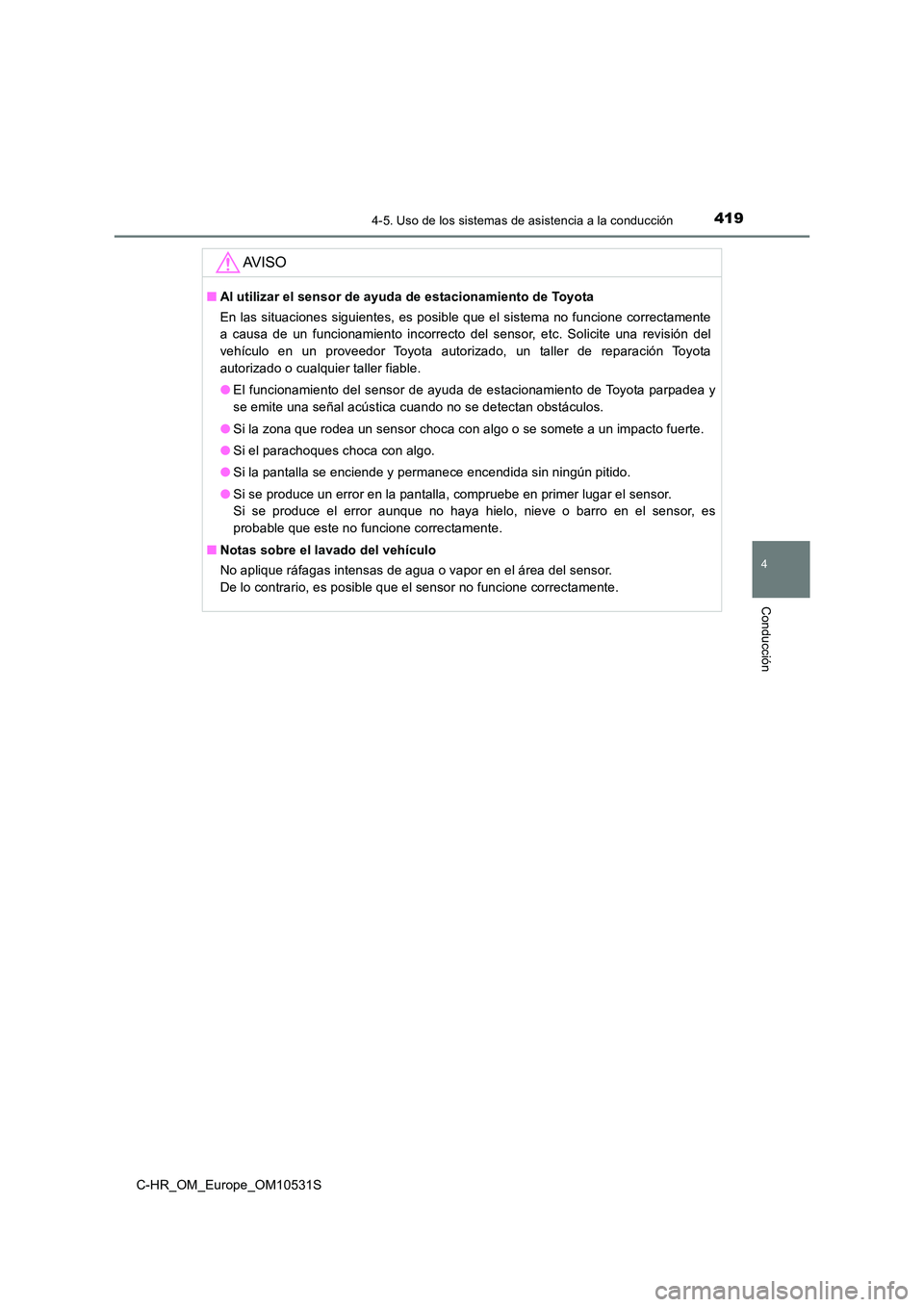

AV I S O
■Al utilizar el sensor de ayuda de estacionamiento de Toyota
En las situaciones siguientes, es posible que el sistema no funcione correctamente
a causa de un funcionamiento incorrecto del sensor, etc. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El funcionamiento del sensor de ayuda de estacionamiento de Toyota parpadea y
se emite una señal acústica cuando no se detectan obstáculos.
● Si la zona que rodea un sensor choca con algo o se somete a un impacto fuerte.
● Si el parachoques choca con algo.
● Si la pantalla se enciende y permanece encendida sin ningún pitido.
● Si se produce un error en la pantalla, compruebe en primer lugar el sensor.
Si se produce el error aunque no haya hielo, nieve o barro en el sensor, es
probable que este no funcione correctamente.
■ Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor no funcione correctamente.

4204-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

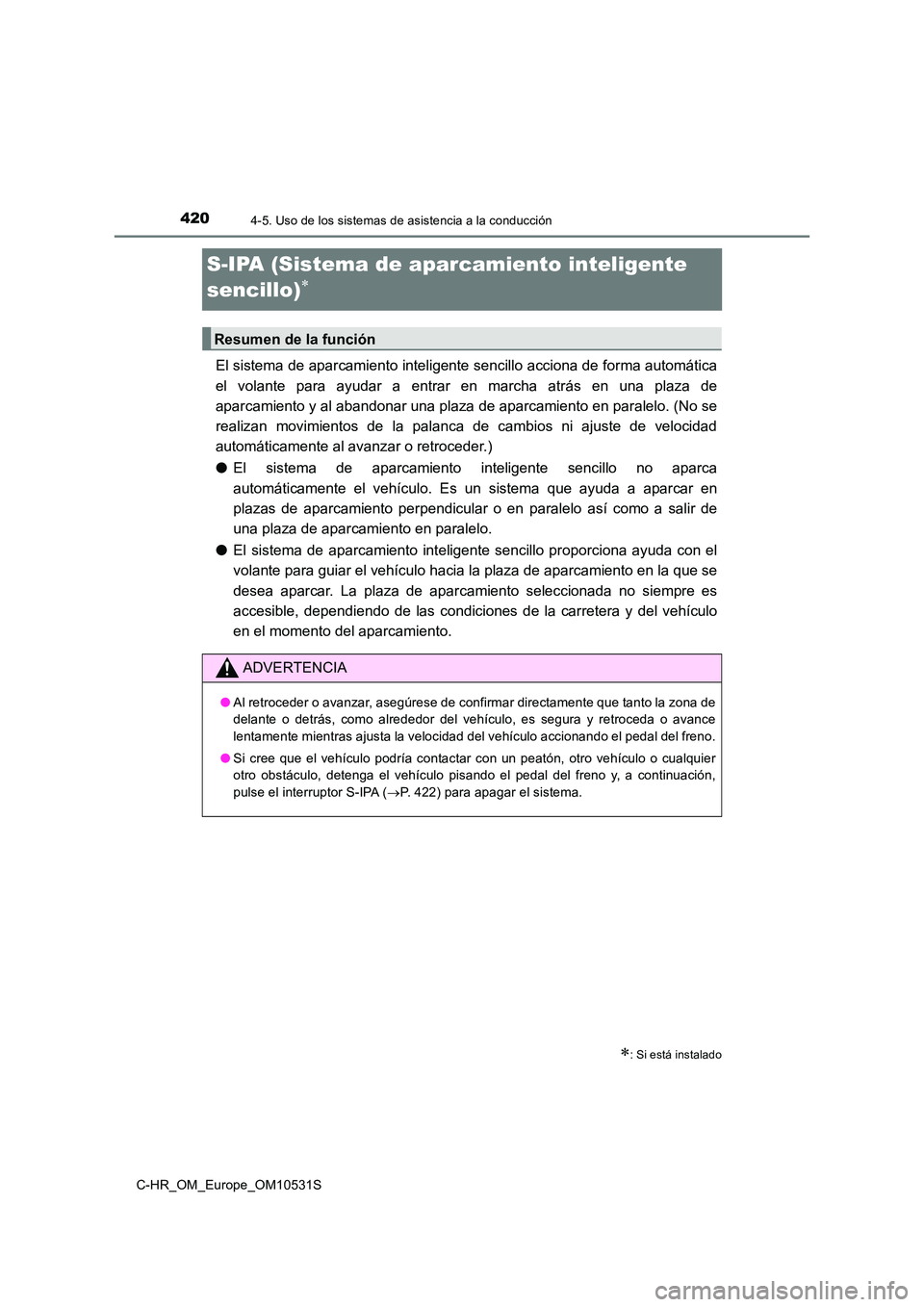

S-IPA (Sistema de aparcamiento inteligente
sencillo)
El sistema de aparcamiento inteligente sencillo acciona de forma automática
el volante para ayudar a entrar en marcha atrás en una plaza de
aparcamiento y al abandonar una plaza de aparcamiento en paralelo. (No se
realizan movimientos de la palanca de cambios ni ajuste de velocidad
automáticamente al avanzar o retroceder.)
● El sistema de aparcamiento inteligente sencillo no aparca
automáticamente el vehículo. Es un sistema que ayuda a aparcar en
plazas de aparcamiento perpendicular o en paralelo así como a salir de
una plaza de aparcamiento en paralelo.
● El sistema de aparcamiento inteligente sencillo proporciona ayuda con el
volante para guiar el vehículo hacia la plaza de aparcamiento en la que se
desea aparcar. La plaza de aparcamiento seleccionada no siempre es
accesible, dependiendo de las condiciones de la carretera y del vehículo
en el momento del aparcamiento.
: Si está instalado
Resumen de la función
ADVERTENCIA
● Al retroceder o avanzar, asegúrese de confirmar directamente que tanto la zona de
delante o detrás, como alrededor del vehículo, es segura y retroceda o avance
lentamente mientras ajusta la velocidad del vehículo accionando el pedal del freno.
● Si cree que el vehículo podría contactar con un peatón, otro vehículo o cualquier
otro obstáculo, detenga el vehículo pisando el pedal del freno y, a continuación,
pulse el interruptor S-IPA ( P. 422) para apagar el sistema.

4214-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

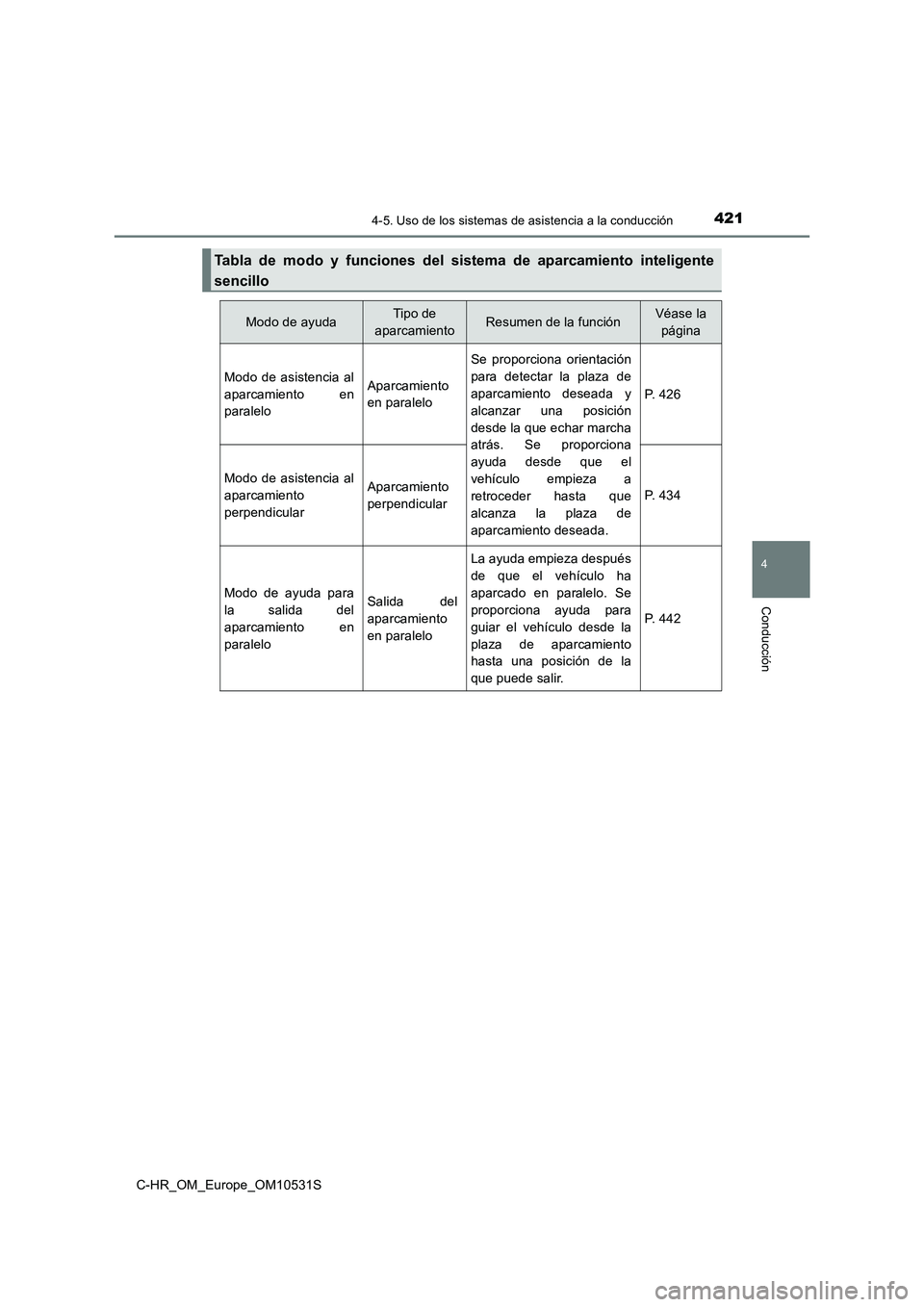

Tabla de modo y funciones del sistema de aparcamiento inteligente
sencillo
Modo de ayudaTipo de
aparcamientoResumen de la funciónVéase la
página
Modo de asistencia al
aparcamiento en
paralelo
Aparcamiento
en paralelo
Se proporciona orientación
para detectar la plaza de
aparcamiento deseada y
alcanzar una posición
desde la que echar marcha
atrás. Se proporciona
ayuda desde que el
vehículo empieza a
retroceder hasta que
alcanza la plaza de
aparcamiento deseada.
P. 426
Modo de asistencia al
aparcamiento
perpendicular
Aparcamiento
perpendicularP. 434
Modo de ayuda para
la salida del
aparcamiento en
paralelo
Salida del
aparcamiento
en paralelo
La ayuda empieza después
de que el vehículo ha
aparcado en paralelo. Se
proporciona ayuda para
guiar el vehículo desde la
plaza de aparcamiento
hasta una posición de la
que puede salir.
P. 442

4224-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

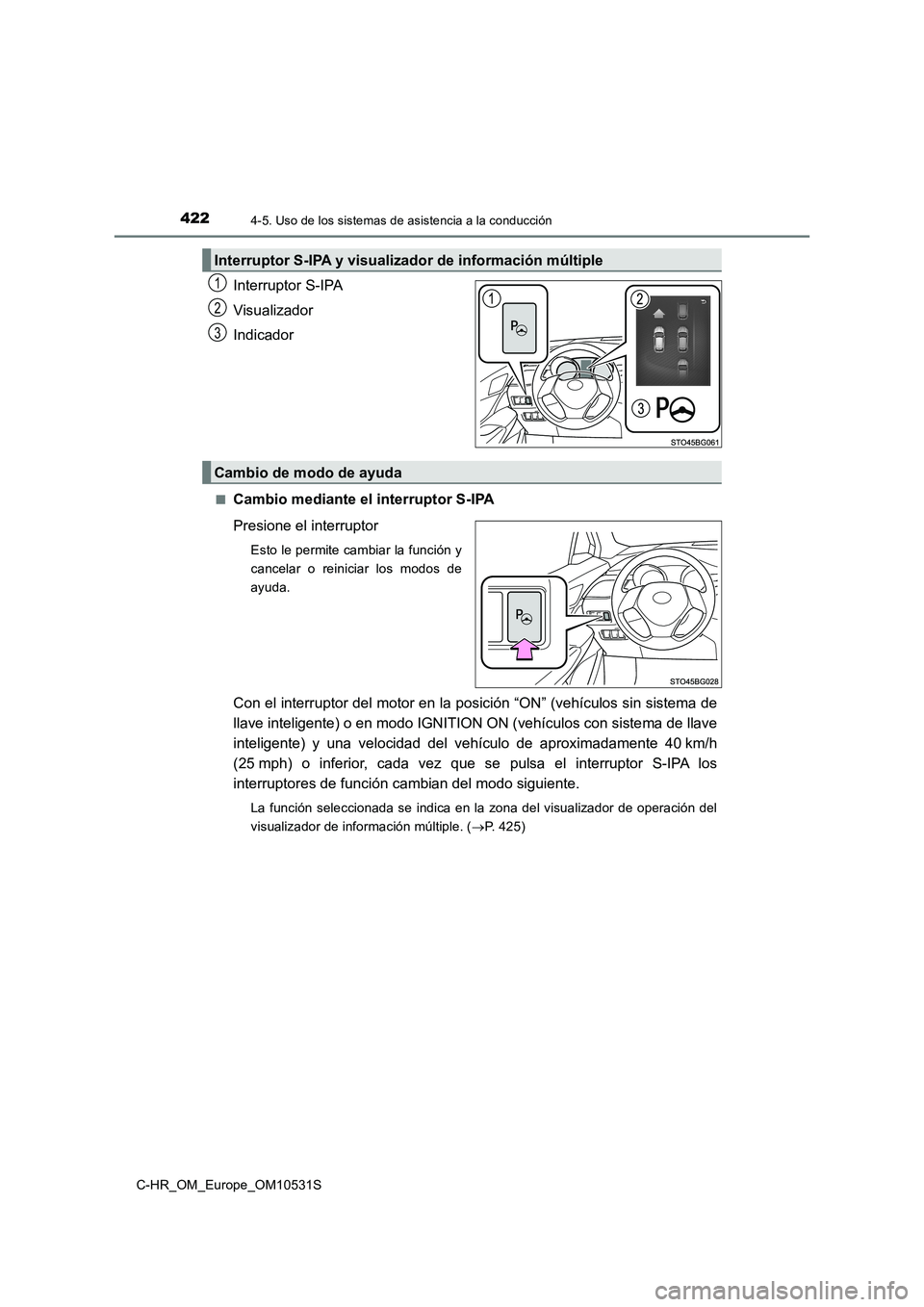

Interruptor S-IPA
Visualizador
Indicador
■Cambio mediante el interruptor S-IPA
Presione el interruptor
Esto le permite cambiar la función y
cancelar o reiniciar los modos de
ayuda.
Con el interruptor del motor en la posición “ON” (vehículos sin sistema de
llave inteligente) o en modo IGNITION ON (vehículos con sistema de llave
inteligente) y una velocidad del vehículo de aproximadamente 40 km/h
(25 mph) o inferior, cada vez que se pulsa el interruptor S-IPA los
interruptores de función cambian del modo siguiente.
La función seleccionada se indica en la zona del visualizador de operación del
visualizador de información múltiple. ( P. 425)
Interruptor S-IPA y visualizador de información múltiple
1
2
3
Cambio de modo de ayuda

4234-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

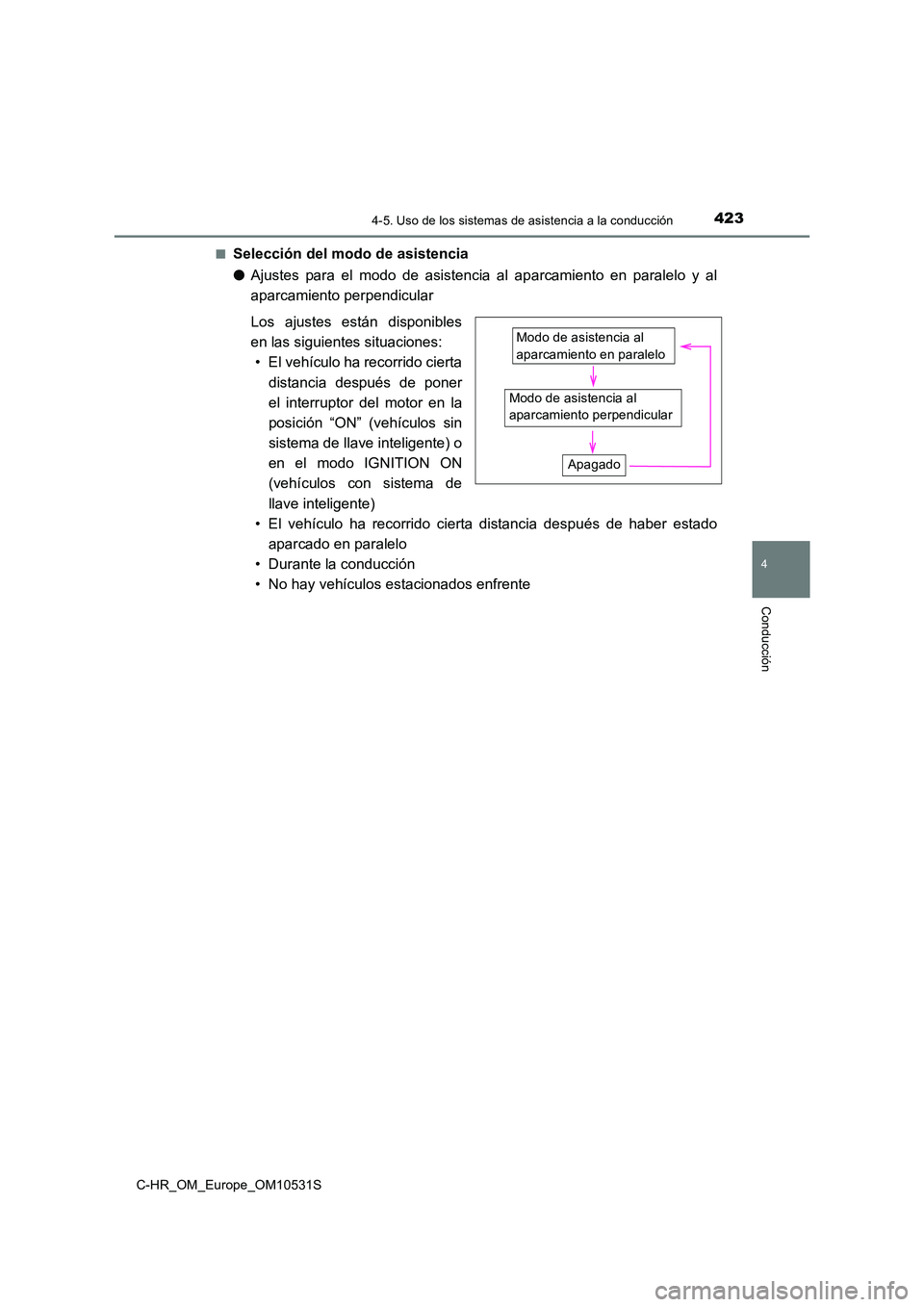

■Selección del modo de asistencia
● Ajustes para el modo de asistencia al aparcamiento en paralelo y al
aparcamiento perpendicular
Los ajustes están disponibles
en las siguientes situaciones:
• El vehículo ha recorrido cierta
distancia después de poner
el interruptor del motor en la
posición “ON” (vehículos sin
sistema de llave inteligente) o
en el modo IGNITION ON
(vehículos con sistema de
llave inteligente)
• El vehículo ha recorrido cierta distancia después de haber estado
aparcado en paralelo
• Durante la conducción
• No hay vehículos estacionados enfrente
Modo de asistencia al
aparcamiento perpendicular
Modo de asistencia al
aparcamiento en paralelo
Apagado

4244-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

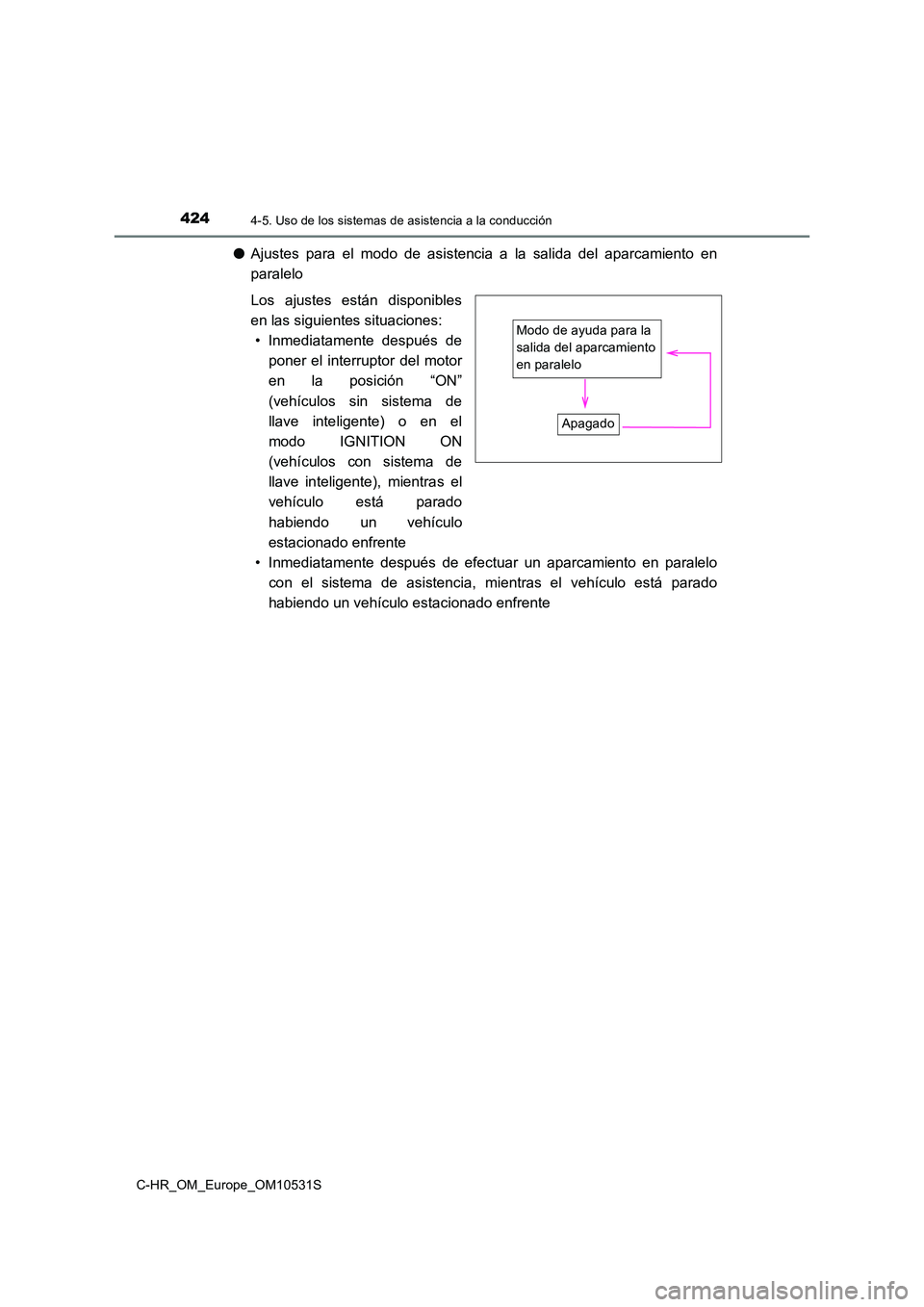

●Ajustes para el modo de asistencia a la salida del aparcamiento en
paralelo
Los ajustes están disponibles
en las siguientes situaciones:
• Inmediatamente después de
poner el interruptor del motor
en la posición “ON”
(vehículos sin sistema de
llave inteligente) o en el
modo IGNITION ON
(vehículos con sistema de
llave inteligente), mientras el
vehículo está parado
habiendo un vehículo
estacionado enfrente
• Inmediatamente después de efectuar un aparcamiento en paralelo
con el sistema de asistencia, mientras el vehículo está parado
habiendo un vehículo estacionado enfrente
Modo de ayuda para la
salida del aparcamiento
en paralelo
Apagado
