2017 TOYOTA C-HR Manual del propietario (in Spanish)

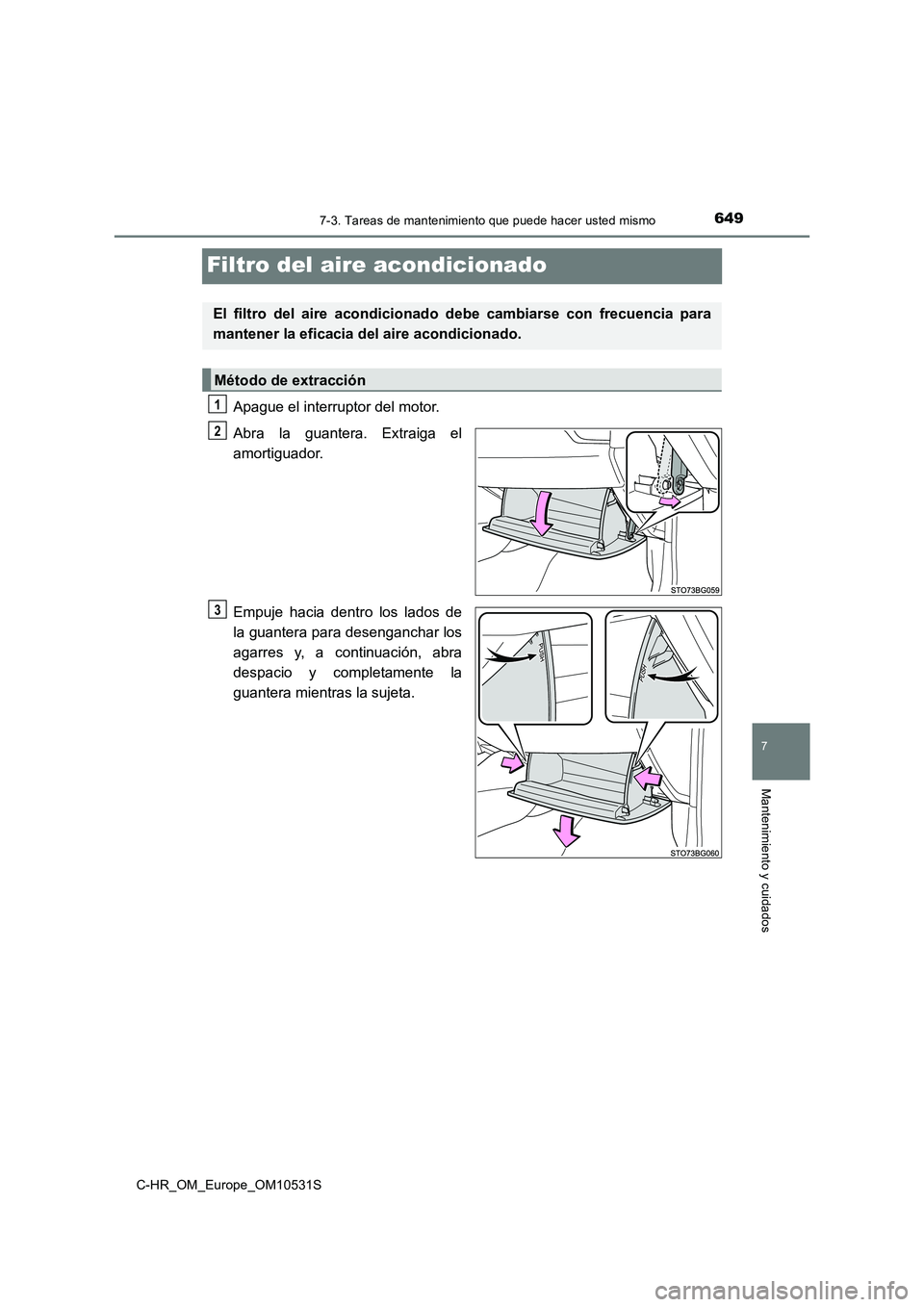

6497-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
Filtro del aire acondicionado
Apague el interruptor del motor.
Abra la guantera. Extraiga el
amortiguador.
Empuje hacia dentro los lados de
la guantera para desenganchar los
agarres y, a continuación, abra
despacio y completamente la
guantera mientras la sujeta.
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de extracción
1
2
3

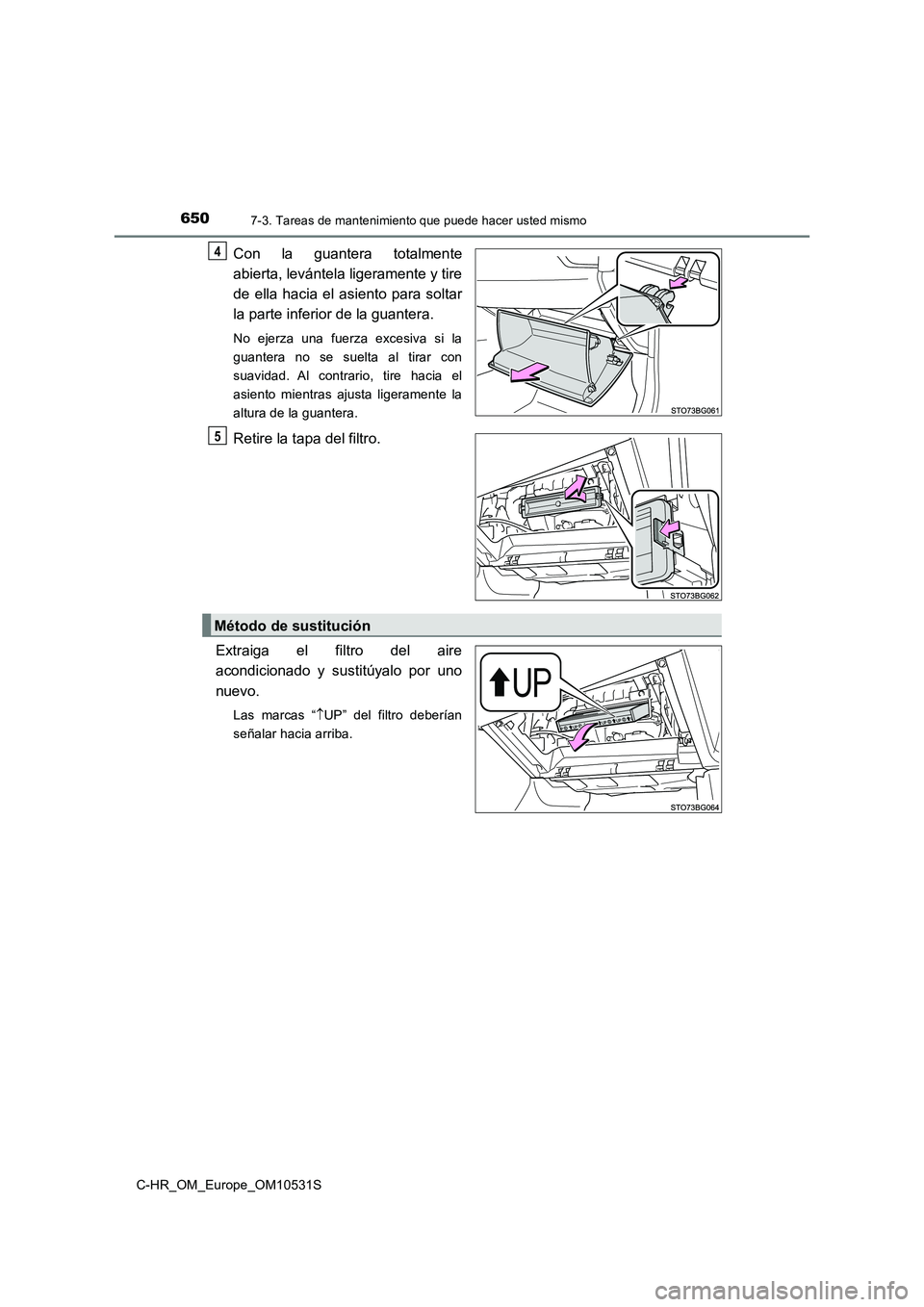

6507-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
Con la guantera totalmente
abierta, levántela ligeramente y tire
de ella hacia el asiento para soltar
la parte inferior de la guantera.
No ejerza una fuerza excesiva si la
guantera no se suelta al tirar con
suavidad. Al contrario, tire hacia el
asiento mientras ajusta ligeramente la
altura de la guantera.
Retire la tapa del filtro.
Extraiga el filtro del aire
acondicionado y sustitúyalo por uno
nuevo.
Las marcas “ UP” del filtro deberían
señalar hacia arriba.
4
5
Método de sustitución

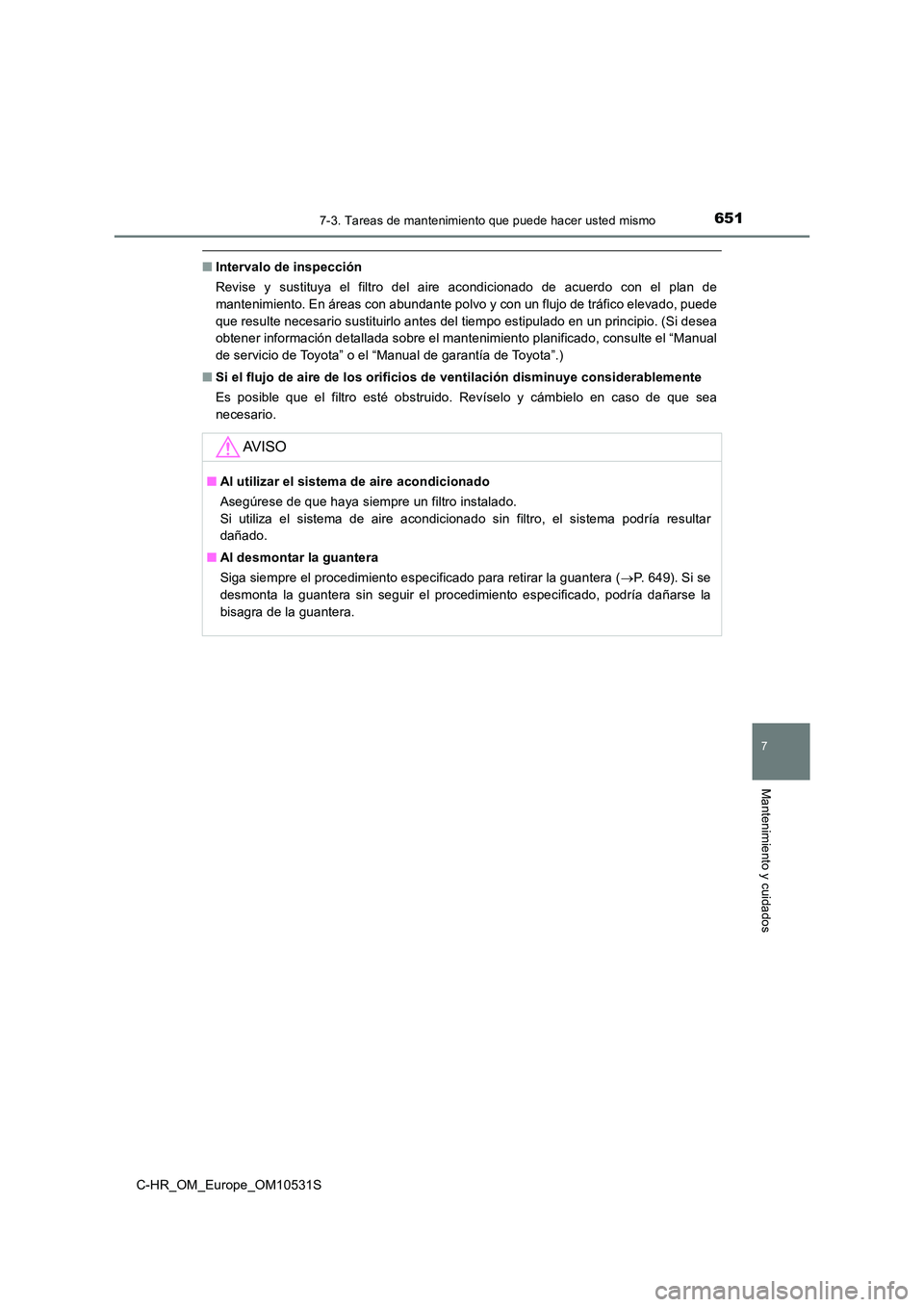

6517-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de
mantenimiento. En áreas con abundante polvo y con un flujo de tráfico elevado, puede
que resulte necesario sustituirlo antes del tiempo estipulado en un principio. (Si desea
obtener información detallada sobre el mantenimiento planificado, consulte el “Manual
de servicio de Toyota” o el “Manual de garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revíselo y cámbielo en caso de que sea
necesario.
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si utiliza el sistema de aire acondicionado sin filtro, el sistema podría resultar
dañado.
■ Al desmontar la guantera
Siga siempre el procedimiento especificado para retirar la guantera ( P. 6 4 9 ) . S i s e
desmonta la guantera sin seguir el procedimiento especificado, podría dañarse la
bisagra de la guantera.

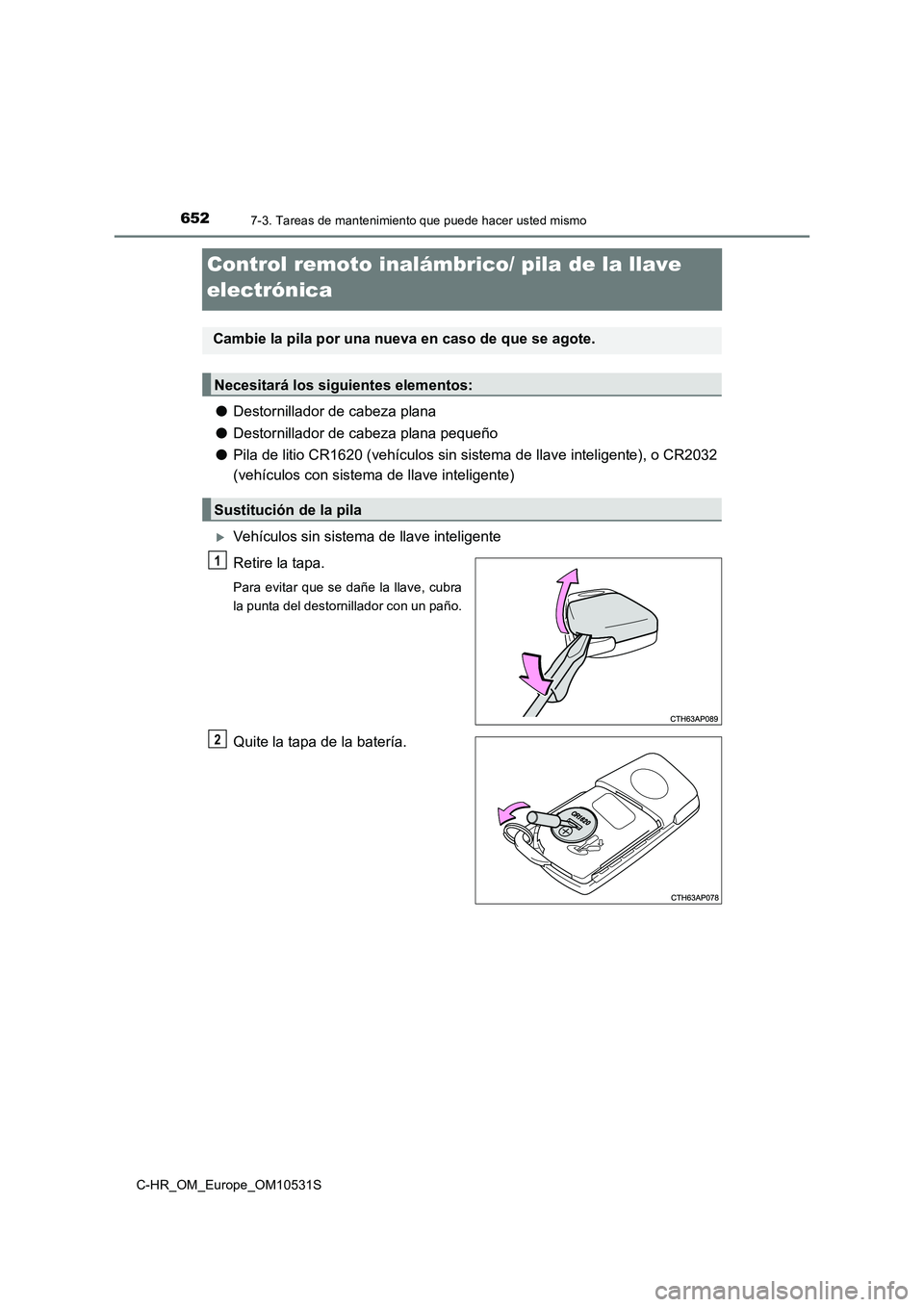

6527-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
Control remoto inalámbrico/ pila de la llave
electrónica
● Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR1620 (vehículos sin sistema de llave inteligente), o CR2032
(vehículos con sistema de llave inteligente)
Vehículos sin sistema de llave inteligente
Retire la tapa.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la tapa de la batería.
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2

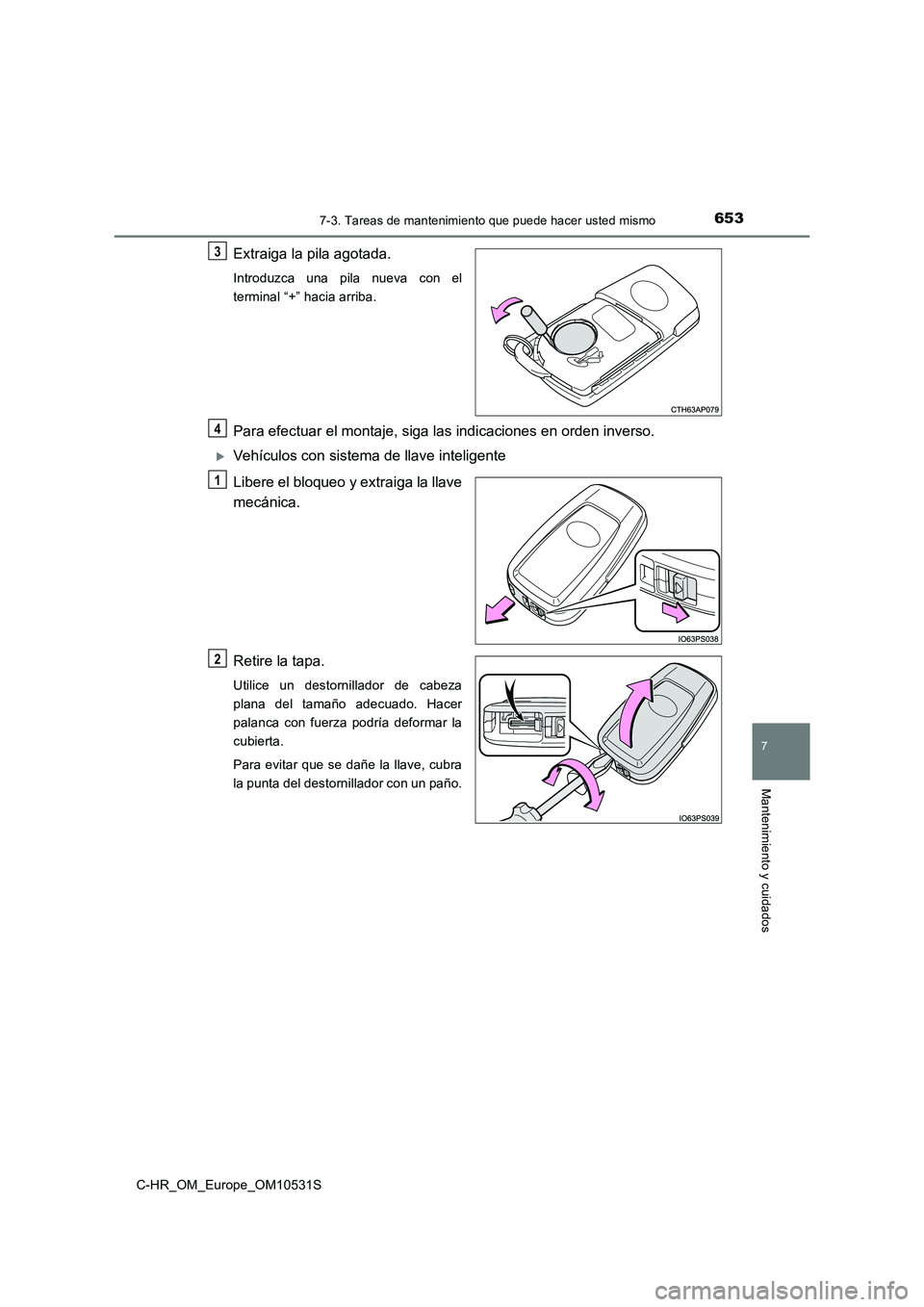

6537-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden inverso.
Vehículos con sistema de llave inteligente
Libere el bloqueo y extraiga la llave
mecánica.
Retire la tapa.
Utilice un destornillador de cabeza
plana del tamaño adecuado. Hacer
palanca con fuerza podría deformar la
cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
3
4
1
2

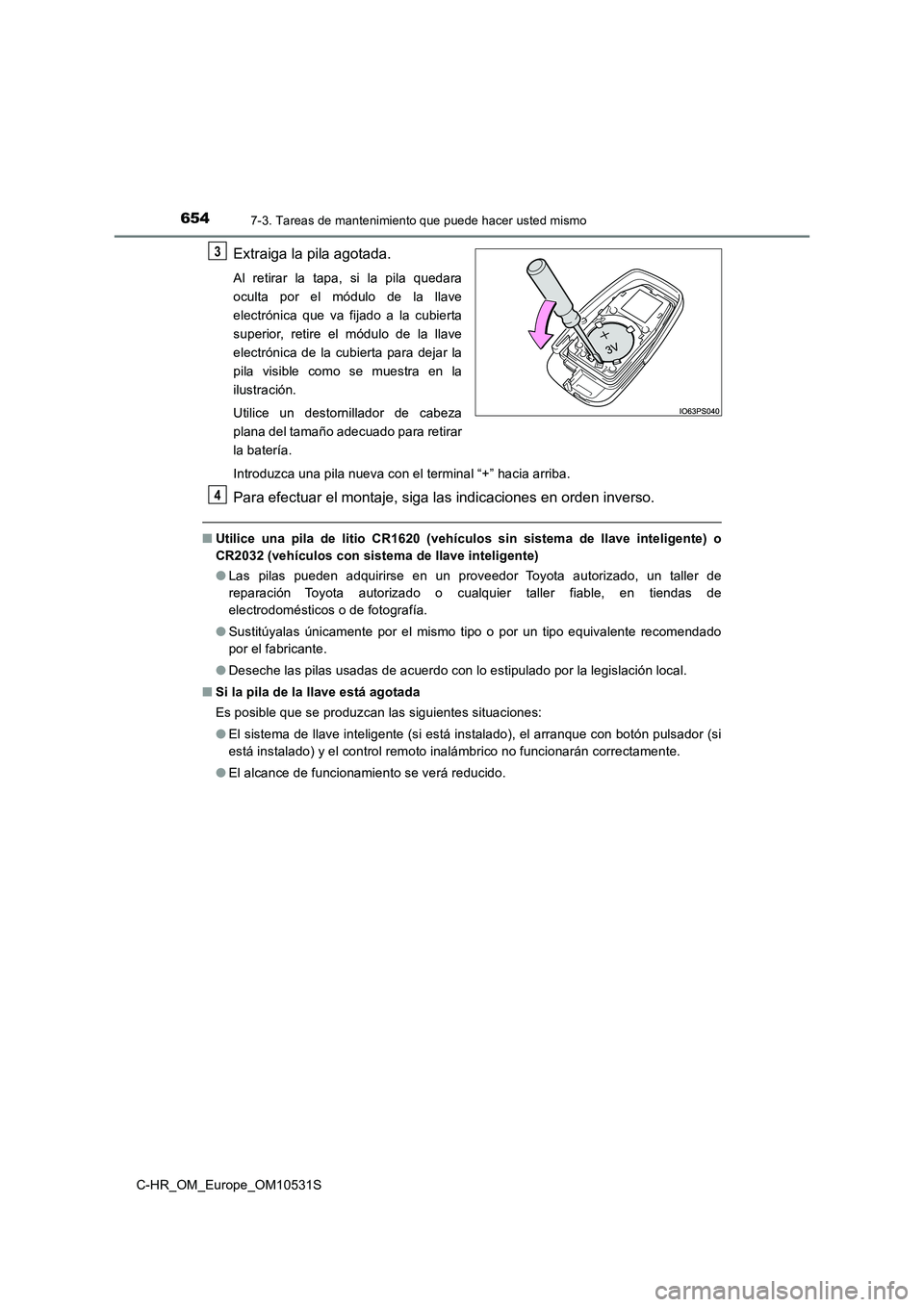

6547-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
Extraiga la pila agotada.
Al retirar la tapa, si la pila quedara
oculta por el módulo de la llave
electrónica que va fijado a la cubierta
superior, retire el módulo de la llave
electrónica de la cubierta para dejar la
pila visible como se muestra en la
ilustración.
Utilice un destornillador de cabeza
plana del tamaño adecuado para retirar
la batería.
Introduzca una pila nueva con el terminal “+” hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden inverso.
■ Utilice una pila de litio CR1620 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente (si está instalado), el arranque con botón pulsador (si
está instalado) y el control remoto inalámbrico no funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
3
4

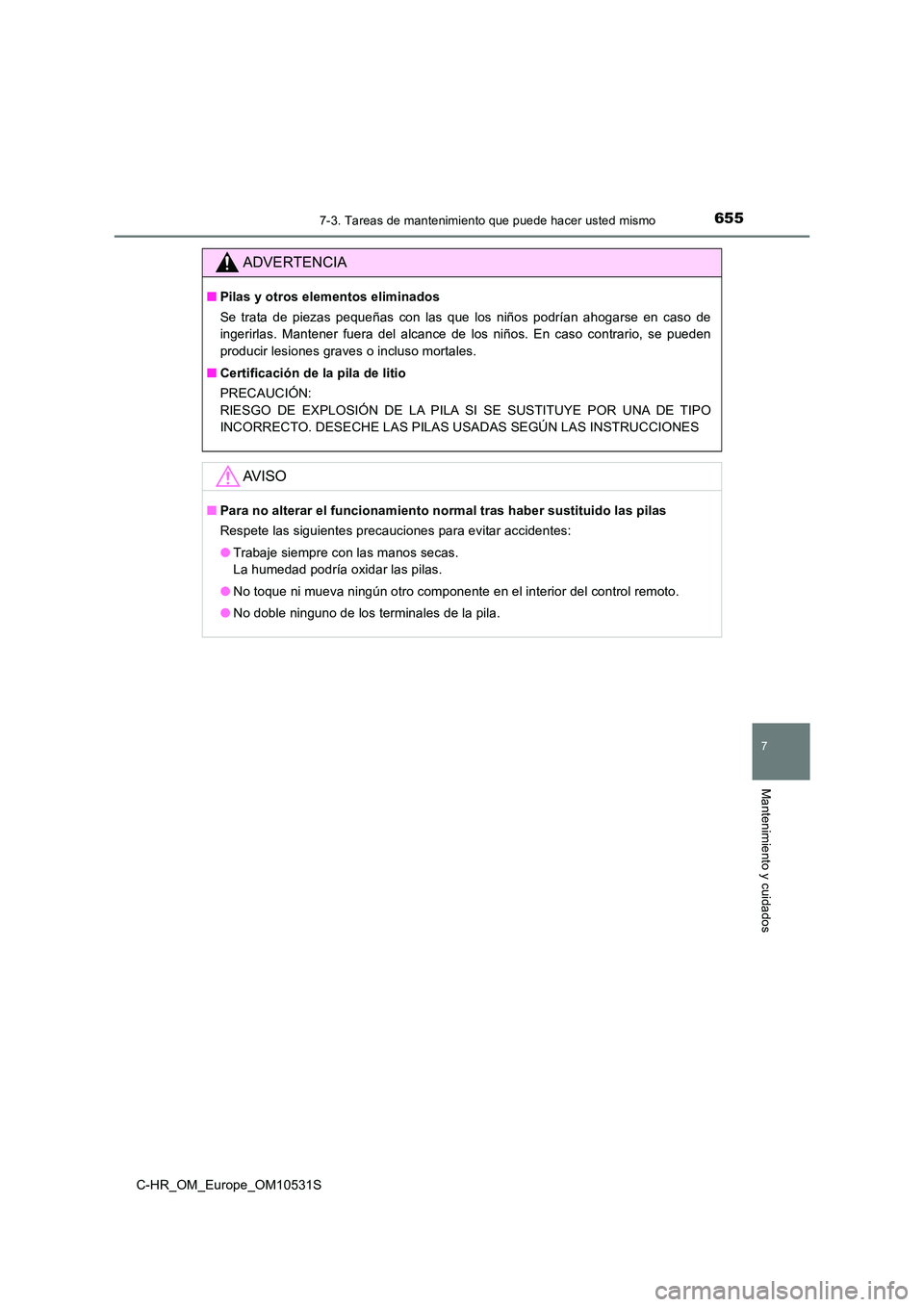

6557-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de litio
PRECAUCIÓN:
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO
INCORRECTO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

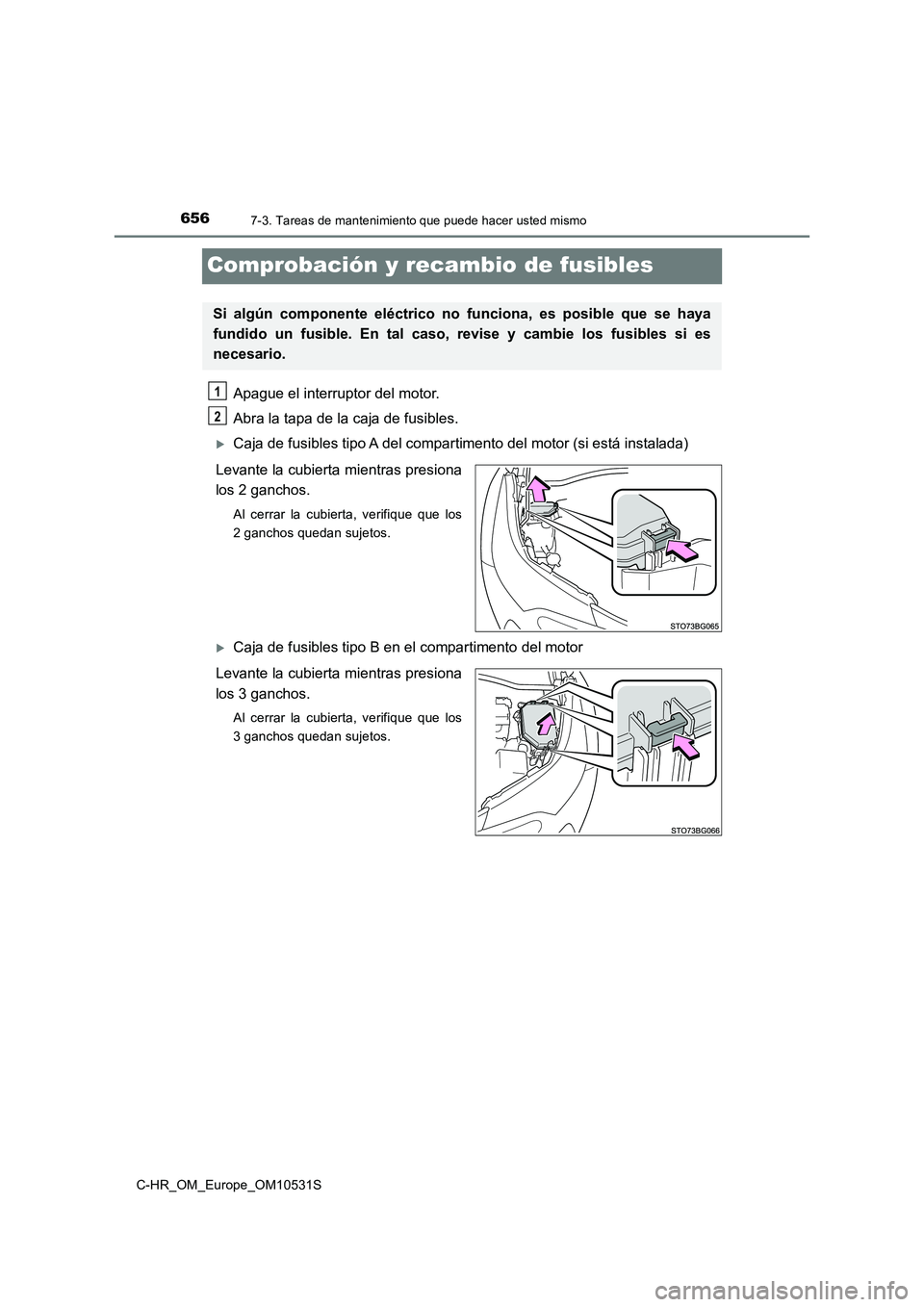

6567-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
Comprobación y recambio de fusibles
Apague el interruptor del motor.
Abra la tapa de la caja de fusibles.
Caja de fusibles tipo A del compartimento del motor (si está instalada)
Levante la cubierta mientras presiona
los 2 ganchos.
Al cerrar la cubierta, verifique que los
2 ganchos quedan sujetos.
Caja de fusibles tipo B en el compartimento del motor
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los
3 ganchos quedan sujetos.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
