2017 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

Supporto intelligente di frenata (SBS)*
Il sistema SBS allerta il conducente sul rischio di collisione mediante uso di un display e
una spia acustica, qualora il sensore radar (anteriore) e la telecamera controllo abbaglianti
(FSC) determinino che esiste la possibilità di una collisione con il veicolo davanti mentre il
veicolo viaggia con velocità pari o superiore a 15 km/h. Inoltre, se il sensore radar
(anteriore) e la telecamera controllo abbaglianti (FSC) determinano che la collisione è
inevitabile, il cont rollo automatico de i freni interviene per limitare i danni.
In aggiunta, quando il conducente preme il pedale del freno, i freni vengono applicati
saldamente e tempestivamente per fornire l'assistenza necessaria. [Frenata assistita (Frenata
assistita SCBS)]
AT T E N Z I O N E
Non affidarsi totalmente al sistema SBS e guidare sempre con prudenza:
SBS è concepito per limitare i danni in caso di collisione, non per evitare incidenti. La capacità
nel rilevare un ostacolo è soggetta a limitazioni che dipendono dal tipo di ostacolo, dalle
condizioni atmosferiche e dalle condizioni del traffico. Ne consegue pertanto che in
mancanza di un corretto uso dei pedali di acceleratore e freno si rischia di causare un
incidente. Verificare sempre la presenza dell e necessarie condizioni di sicurezza prima di
frenare o accelerare e mantenersi sempre a distanza di sicurezza dai veicoli che stanno
davanti o sopraggiungono.
AVVERTENZA
Nei casi indicati di seguito, disattivare il sist ema per prevenire il rischio di un azionamento
accidentale:
 Il veicolo viene trainato o st a trainando un altro veicolo.
 Il veicolo si trova su un banco a rulli.
 Quando si guida su strade sconnesse co me campi con erba folta o fuoristrada.
NOTA
•Il sistema SBS opera quando esistono tutte le condizioni seguenti:
•L'accensione viene commutata su ON.
•Il sistema SBS è attivato.
•La velocità del veicolo è pari o superiore a 15 km/h circa.
•La velocità relativa fra il proprio veicolo e il veicolo che sta davanti è pari o superiore
a 15 km/h circa.
•Il Controllo dinamico di stabilità (DSC) non è operativo.
Al volante
i-ACTIVSENSE
4-218*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

•Il sistema SBS potrebbe non operare in presenza delle condizioni seguenti:
•Se il veicolo accelera rapidamente riducendo la distanza dal veicolo che sta davanti.
•Il veicolo viaggia alla stessa velocità del veicolo che sta davanti.
•Il pedale acceleratore è premuto.
•Il pedale del freno è premuto.
•Il volante è azionato.
•La leva selettrice è azionata.
•L'indicatore di direzione è in uso.
•Quando il veicolo davanti non è equipaggiato con luci di posizione posteriori o ha le
luci di posizione posteriori spente.
•Quando nel display multinformazioni sono visualizzati spie e messaggi, indicanti per
esempio che il parabrezza è sporco, correlati a telecamera controllo abbaglianti (FSC).
•Sebbene il sistema sia concepito per attivarsi in presenza di veicoli a quattro ruote, il
sensore radar (anteriore) potrebbe rilevare anche gli oggetti di cui sotto, determinare che
si tratta di ostacoli e azionare quindi il sistema SBS.
•Presenza di oggetti sulla strada all'entrata in una curva (inclusi guardrail e banchi di
neve).
•Passaggio di un veicolo nella corsia opposta durante una svolta o una curva.
•Quando si attraversa un ponte stretto.
•Quando si passa attraverso un portone bass o o stretto o si attraversa un tunnel.
•Quando si entra in un parcheggio sotterraneo.
•Presenza sulla strada di oggetti metallici, asperità od oggetti sporgenti.
•In caso di repentina riduzione della distanza dal veicolo che sta davanti.
•Quando si guida in aree ove ci sono erba alta o foraggi.
•Veicoli a due ruote come motociclette o biciclette.
•Pedoni oppure oggetti non metallici come alberi.
•Quando il sistema è in funzione, l'utente riceve notifica tramite il display
multinformazioni.
•La spia indicazione (ambra) SBS si accende quando il sistema ha un malfunzionamento.
Vedi Spia indicazione/Spia luminosa a pagina 4-47.
Al volante
i-ACTIVSENSE
4-219
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

▼Indicatore luminoso (rosso) del
supporto intelligente di frenata
(SBS)
Se l'SBS è operante, l'indicatore luminoso
(rosso) lampeggia.

▼Spia rischio di collisione
Se c'è il rischio di una collisione con un
veicolo che sta davanti, il segnale acustico
viene emesso in continuazione e nel
display compare un'indicazione spia.

Display multinformazioni
Active Driving Display
FRENO!
FRENO
▼ Arresto operatività sistema supporto
intelligente di frenata (sistema SBS)
Il sistema SBS può essere
temporaneamente disattivato.
Vedi Opzioni personalizzate a pagina
9-12.
Quando il sistema SBS è disattivato,
l'indicatore luminoso SBS OFF si accende.
Una volta riavviato il motore, il sistema
diventa operativo.
NOTA
Se il sistema SBS viene disattivato, si
disattiva contemporaneamente il sistema
supporto intelligente di frenata in città
(sistema SCBS).
Al volante
i-ACTIVSENSE
4-220
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Telecamera controllo abbaglianti (FSC)*
Il veicolo è equipaggiato con una telecamera controllo abbaglianti (FSC). La telecamera
controllo abbaglianti (FSC) è posizionata vicino allo specchietto retrovisore interno ed è
utilizzata dai sistemi di cui sotto.
•Sistema controllo abbaglianti (Sistema HBC)
•Fari a LED adattativi (ALH)
•Allertamento attenzione conducente (DAA)
•Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione cambio corsia
(LDWS)
•Sistema di riconoscimento segnali stradali (TSR)
•Supporto intelligente di frenata in città avanzato (SCBS avanzato)
•Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
•Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go)
•Supporto intelligente di frenata (SBS)
Teleca mera controllo abbaglianti (FSC)
La telecamera controllo abbaglianti (FSC) de termina le condizioni esistenti davanti al
veicolo quando si guida di notte e rileva le corsie di marcia. La distanza entro la quale la
telecamera controllo abbaglianti (FSC) è in grado di rilevare oggetti varia a seconda delle
condizioni circostanti.
ATTENZIONE
Non modificare le sospensioni:
Se si alterano l'altezza o l'inclinazione del ve icolo, il sistema non sarà in grado di rilevare
correttamente la presenza di veicoli che stanno davanti. A causa di ciò il sistema non
funzionerà o funzionerà male, con il rischio di causare un serio incidente.
Al volante
i-ACTIVSENSE
*Alcuni modelli.4-221
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

AVVERTENZA
Non applicare accessori, adesivi o pellicole sul parabrezza vicino alla telecamera controllo
abbaglianti (FSC).
Se l'area di fronte alla lente della telecamera controllo abbaglianti (FSC) è ostruita, questo
impedirà al sistema di operare correttamente. Di conseguenza, ciascun sistema potrebbe
non operare normalmente e questo pot rebbe portare a causare un incidente.
 Non smontare o modificare la telecamera controllo abbaglianti (FSC).
Lo smontaggio o la modifica della telecamera controllo abbaglianti (FSC) causerà un
malfunzionamento o un'operazione errata. Di conseguenza, ciascun sistema potrebbe non
operare normalmente e questo potrebbe portare a causare un incidente.
 Osservare le avvertenze indicate di seguit o per avere la garanzia che la telecamera
controllo abbaglianti (FSC ) funzioni correttamente.
 Avere cura di non graffiare la lente della tele camera controllo abbaglianti (FSC) e di non
permettere che si sporchi.
 Non rimuovere il coperchio della tele camera controllo abbaglianti (FSC).
 Non appoggiare sul cruscotto og getti che riflettono la luce.
 Tenere sempre pulito il parabrezza in prossimi tà della telecamera rimuovendo sporcizia o
condensa. Usare lo sbrinatore del parab rezza per togliere l'appannamento dal
parabrezza stesso.
 Per la pulizia del lato interno del parab rezza attorno alla telecamera controllo
abbaglianti (FSC) consultare un riparato re specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
 Prima di eseguire riparazioni attorno alla telecamera controllo abbaglianti (FSC)
consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
 La telecamera controllo abbaglianti (FSC) è installata sul parabrezza. Consultare un
riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda per far riparare o so stituire il parabrezza.
 Quando si pulisce il parabrezza, impedire che detergente per vetri o fluidi detergenti
similari vadano a
finire sulla lente della telecamera controllo abbaglianti (FSC). Inoltre,
evitare di toccare la lente della telecamera controllo abbaglianti (FSC).
 Per eseguire riparazioni attorno allo specchietto retrovisore esterno, consultare un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
 Per la pulizia della lente della telecamera consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
i-ACTIVSENSE
4-222
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Evitare di urtare o applicare eccessiva forza sulla telecamera controllo abbaglianti (FSC)
o l'area circostante. Se la telecamera contro llo abbaglianti (FSC) subisce un forte colpo o
si riscontrano incrinature o danni causati da ghiaia o pietrisco nell'area attorno ad essa,
smettere immediatamente di usare i sistemi in dicati di seguito e far controllare il veicolo
da un riparatore specializzato; noi racco mandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
 Sistema controllo abbaglianti (Sistema HBC)
 Fari a LED adattativi (ALH)
 Allertamento attenzio ne conducente (DAA)
 Sistema assistente mantenimento corsia (LAS ) e Sistema di segnalazione cambio corsia
(LDWS)
 Sistema di riconoscimento segnali stradali (TSR)
 Supporto intelligente di frenata in città avanzato (SCBS avanzato)
 Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
 Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go)
 Supporto intelligente di frenata (SBS)
 Il puntamento della telecamera controllo abbaglianti (FSC) è stato regolato con
precisione. Evitare di cambiare di posizione o rimuovere la telecamera controllo
abbaglianti (FSC). Altrimenti potrebbe danneggiarsi o malfunzionare.
 Usare sempre pneumatici di dimensioni appropriat e e della stessa marca, dello stesso tipo e
con lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo
stesso veicolo pneumatici con sensibile diffe renza di usura del battistrada, altrimenti il
sistema potrebbe non operare normalmente.
 La telecamera controllo abbaglianti (FSC) incorpora una funzione atta a rilevare se il
parabrezza è imbrattato e, nel caso, avvertire il conducente; ciò nonostante in determinate
condizioni elementi come sacchetti di plastica, ghiaccio o neve potrebbero sfuggire al
rilevamento. In questi casi il sistema non è in grado di determinare con precisione la
presenza di un veicolo che sta davanti, per cui potrebbe non operare normalmente.
Guidare sempre con prudenza e guardando con attenzione la strada davanti a sé.
NOTA
•Nei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) non è in grado di
rilevare correttamente gli obiettivi e ciascun sistema potrebbe non essere in grado di
operare normalmente.
•Il veicolo che precede è basso.
•Il vostro veicolo viaggia alla stessa velocità del veicolo che sta davanti.
•I fari non vengono accesi di notte o all'interno di una galleria.
•Nei casi indicati di seguito, la telecame ra controllo abbaglianti (FSC) potrebbe non
riuscire a rilevare correttamente gli obiettivi.
Al volante
i-ACTIVSENSE
4-223
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

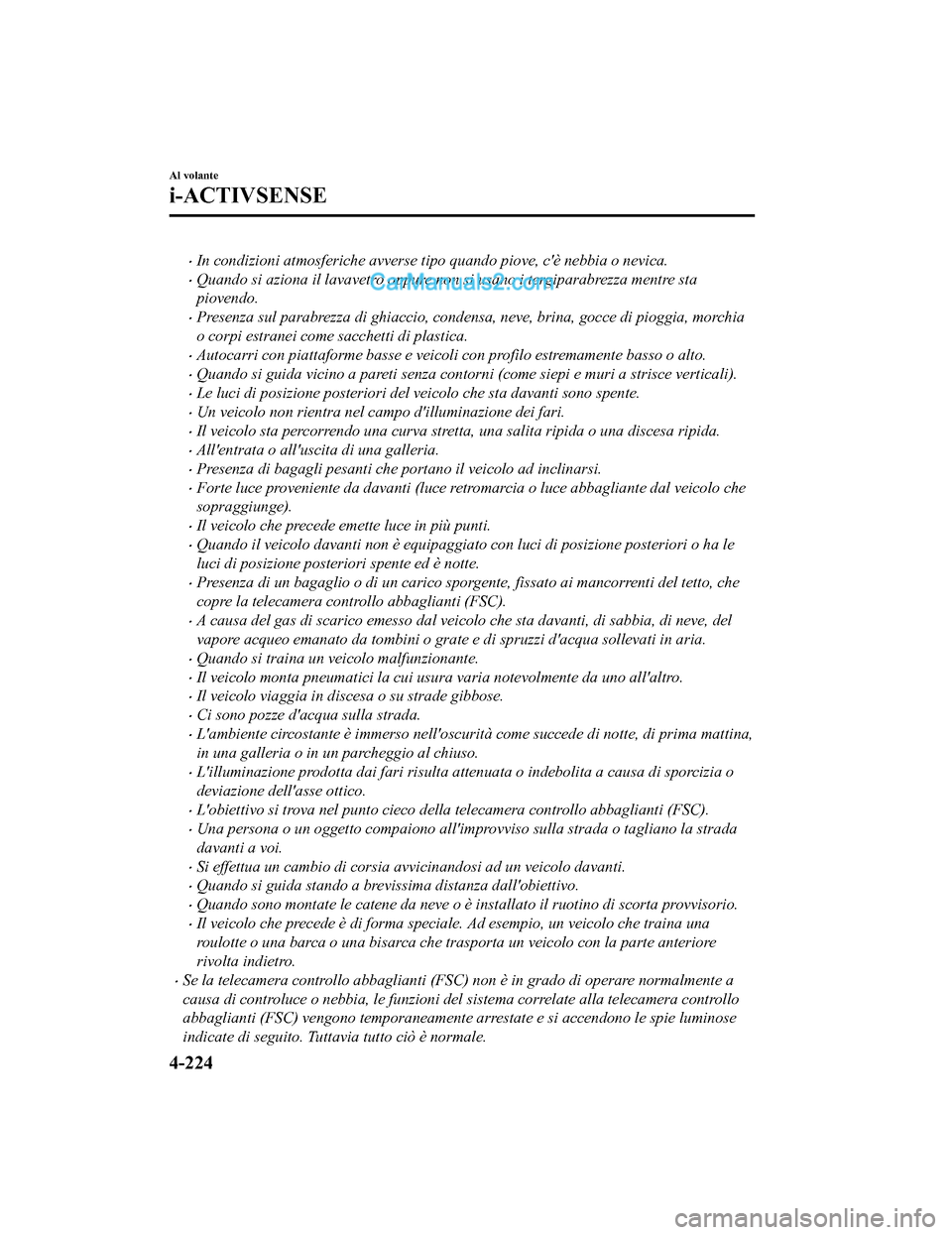

•In condizioni atmosferiche avverse tipo quando piove, c'è nebbia o nevica.
•Quando si aziona il lavavetro oppure non si usano i tergiparabrezza mentre sta
piovendo.
•Presenza sul parabrezza di ghiaccio, condensa, neve, brina, gocce di pioggia, morchia
o corpi estranei come sacchetti di plastica.
•Autocarri con piattaforme basse e veicoli con profilo estremamente basso o alto.
•Quando si guida vicino a pareti senza contorni (come siepi e muri a strisce verticali).
•Le luci di posizione posteriori de l veicolo che sta davanti sono spente.
•Un veicolo non rientra nel campo d'illuminazione dei fari.
•Il veicolo sta percorrendo una curva stretta, una salita ripida o una discesa ripida.
•All'entrata o all'uscita di una galleria.
•Presenza di bagagli pesanti che portano il veicolo ad inclinarsi.
•Forte luce proveniente da davanti (luce retromarcia o luce abbagliante dal veicolo che
sopraggiunge).
•Il veicolo che precede emette luce in più punti.
•Quando il veicolo davanti non è equipaggiat o con luci di posizione posteriori o ha le
luci di posizione posteriori spente ed è notte.
•Presenza di un bagaglio o di un carico sporgente, fissato ai mancorrenti del tetto, che
copre la telecamera controllo abbaglianti (FSC).
•A causa del gas di scarico emesso dal veicolo che sta davanti, di sabbia, di neve, del
vapore acqueo emanato da tombini o grate e di spruzzi d'acqua sollevati in aria.
•Quando si traina un veicolo malfunzionante.
•Il veicolo monta pneumatici la cui usura varia notevolmente da uno all'altro.
•Il veicolo viaggia in discesa o su strade gibbose.
•Ci sono pozze d'acqua sulla strada.
•L'ambiente circostante è immerso nell'oscurità come succede di notte, di prima mattina,
in una galleria o in un parcheggio al chiuso.
•L'illuminazione prodotta dai fari risulta atte nuata o indebolita a causa di sporcizia o
deviazione dell'asse ottico.
•L'obiettivo si trova nel punto cieco della telecamera controllo abbaglianti (FSC).
•Una persona o un oggetto compaiono all'improvviso sulla strada o tagliano la strada
davanti a voi.
•Si effettua un cambio di corsia avvicinandosi ad un veicolo davanti.
•Quando si guida stando a brevissima distanza dall'obiettivo.
•Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
•Il veicolo che precede è di forma speciale. Ad esempio, un veicolo che traina una
roulotte o una barca o una bisarca che trasporta un veicolo con la parte anteriore
rivolta indietro.
•Se la telecamera controllo abbaglianti (FSC) non è in grado di operare normalmente a
causa di controluce o nebbia, le funzioni del sistema correlate alla telecamera controllo
abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose
indicate di seguito. Tuttavia tutto ciò è normale.
Al volante
i-ACTIVSENSE
4-224
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

•Spia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
•Spia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
•Spia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
•Spia indicazione regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (Spia indicazione MRCC con funzione Stop & Go)
•Spia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
•Se la telecamera controllo abbaglianti (FSC ) non è in grado di operare normalmente a
causa di temperature elevate, le funzioni del sistema correlate alla telecamera controllo
abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose
indicate di seguito. Tuttavia tutto ciò è normale. Raffreddare l'area attorno alla
telecamera controllo abbaglianti (FSC), per esempio accendendo il condizionatore aria.
•Spia luminosa sistema controllo abbaglian ti (spia luminosa sistema HBC) (ambra)
•Spia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
•Spia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
•Spia indicazione regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (Spia indicazione MRCC con funzione Stop & Go)
•Spia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
•Se la telecamera controllo abbaglianti (FSC) rileva che il parabrezza è sporco o
appannato, le funzioni del sistema correlate alla telecamera controllo abbaglianti (FSC)
vengono temporaneamente arrestate e si accendono le spie luminose indicate di seguito.
Tuttavia tutto ciò è normale. Rimuovere lo sporco dal parabrezza o premere l'interruttore
sbrinatore e disappannare il parabrezza.
•Spia luminosa sistema controllo abbaglian ti (spia luminosa sistema HBC) (ambra)
•Spia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
•Spia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
•Spia indicazione regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (Spia indicazione MRCC con funzione Stop & Go)
•Spia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
Al volante
i-ACTIVSENSE
4-225
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
