2017 Lexus ES350 Manuel du propriétaire (in French)

455
ES350_OM_OM33C68D_(D)7-3. Opérations d’entret
ien à réaliser soi-même
7
Entretien et nettoyage
Positionnement d’un cric rouleur
◆Av a n t
◆Arrière
Lorsque vous utilisez un cric rouleur, suivez les directives du manuel fourni
avec le cric et effectuez l’opération de façon sécuritaire.
Lorsque vous soulevez votre véhicule avec un cric rouleur, placez ce dernier
correctement. Une position incorrecte du cric pourrait endommager votre
véhicule ou causer des blessures.

456
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
Compartiment moteur
Réservoir du liquide de lave-glace
(→P. 4 6 7 )
Bouchon de remplissage d’huile
moteur ( →P. 4 5 9 )
Jauge de niveau d’huile moteur (→P. 4 5 8 )
Réservoir de liquide de refroidisse-
ment du moteur (→ P. 4 6 2 )Réservoir de liquide de frein
(→P. 4 6 4 )
Boîte à fusibles (→ P. 4 8 6 )
Batterie ( →P. 4 6 5 )
Ventilateurs de refroidissement
électriques
Condenseur (→ P. 4 6 3 )
Radiateur ( →P. 4 6 3 )1
2
3
4
5
6
7
8
9
10

ES350_OM_OM33C68D_(D)
4577-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Retrait du couvercle du compartiment moteur
■Installation des attaches
Poussez la partie centrale vers le
haut
Insérer
Enfoncer
Couvercle du compartiment moteur
1
2
3
NOTE
■Vérification de l’installation du couvercle du compartiment moteur
Assurez-vous que le couvercle est solidement fixé dans sa position d’origine.

458
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
Amenez le moteur à sa température de fonctionnement, puis coupez-le et véri-
fiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal.
Après avoir réchauffé, puis coupé le mote ur, attendez plus de 5 minutes pour que
l’huile se soit stabilisée dans le carter.
En tenant un chiffon à son extré-
mité, tirez la jauge d’huile.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son loge ment jusqu’à ce qu’elle soit bien en
place.
En tenant un chiffon à son extrémité, tirez la jauge et vérifiez le niveau
d’huile.
Bas
Normal
Excessif
La forme de la jauge d’huile pourrait être différente selon le type de véhicule ou de
moteur.
Nettoyez la jauge et réinsérez-la dans son logement jusqu’à ce qu’elle soit
bien en place.
Huile moteur
1
2
3
4
5
1
2
3
XJauge d’huile plateXJauge d’huile non plate
6

ES350_OM_OM33C68D_(D)
4597-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Ajout d’huile moteur
Si le niveau d’huile est sous le repère
minimum ou près de celui-ci, ajoutez
de l’huile moteur du même type que
celle qui se trouve déjà dans le
moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez le maté-
riel nécessaire.
Retirez le bouchon de remplissage d’hu ile moteur en le tournant dans le
sens contraire à celui de s aiguilles d’une montre.
Ajoutez l’huile moteur lentement, to ut en vérifiant la jauge d’huile.
Remettez le bouchon de remplissage d’ huile moteur en place, en le tour-
nant dans le sens des aiguilles d’une montre.
■Consommation d’huile moteur
Une certaine quantité d’huile moteur sera consommée pendant la conduite. Dans les cir-
constances suivantes, il se peut que la consommation d’huile moteur augmente et qu’il
soit nécessaire d’en ajouter entre les intervalles de vidanges d’huile prévus.
●Lorsque le moteur est neuf, par exemple immédiatement après avoir acheté le véhicule
ou remplacé le moteur
●Si une huile de mauvaise qualité ou de viscosité inadéquate est utilisée
●Lorsque vous roulez à haut régime ou avec une charge lourde, ou lorsque vous accélé-
rez ou ralentissez fréquemment
●Lorsque vous laissez le moteur tourner au ra lenti pendant une longue période, ou lors-
que vous roulez fréquemment dans une circulation dense
Choix de l’huile moteur →P. 5 4 9
Quantité d’huile (Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp.qt.)
Éléments Entonnoir propre
1
2
3

460
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Après la vidange d’huile moteur
Les données relatives à la vidange d’huile do
ivent être réinitialisées. Procédez comme
suit :
Appuyez sur le contacteur de commande du compteur ou , sélectionnez
.
Appuyez sur le contacteur de commande du compteur ou , sélectionnez
“Param.véhic.”, puis appuyez sur .
Appuyez sur le contacteur de commande du compteur ou , sélectionnez
“Vidange d’huile”, puis appuyez sur .
Sélectionnez “Oui”, puis appuyez sur .
Un message s’affichera un e fois la réinitialisa-
tion effectuée.
AVERTISSEMENT
■Huile moteur usagée
●L’huile moteur usagée contie nt des produits polluants nocifs, qui risquent de provo-
quer des affections cutanées telles qu’une inflammation ou un cancer de la peau. Évi-
tez dès lors tout contact prolongé et répété avec de l’huile moteur usagée. Pour
éliminer les résidus d’huile moteur, lavez-vous soigneusement la peau à l’eau et au
savon.
●Ne jetez l’huile et les filtres usagés que de manière sécuritaire et appropriée. Ne
jetez pas l’huile et les filtres usagés aux ordures, dans les égouts ou sur le sol.
Pour plus d’informations sur le recyclag e ou la mise au rebut, communiquez avec
votre concessionnaire Lexus, une station-service ou un magasin d’accessoires pour
automobiles.
●Ne laissez pas d’huile moteur us agée à la portée des enfants.
1
2
3
4

ES350_OM_OM33C68D_(D)
4617-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
NOTE
■Pour éviter d’endommage r gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■Lorsque vous procédez à la vidange d’huile moteur
●Veillez à ne pas faire tomber d’huile moteur sur les composants du véhicule.
●Ne dépassez pas le niveau maximum, ca r cela pourrait endommager le moteur.
●Vérifiez le niveau d’huile sur la jauge d’hu ile chaque fois que vous faites le plein.
●Assurez-vous de bien visser le bouchon de remplissage d’huile moteur.

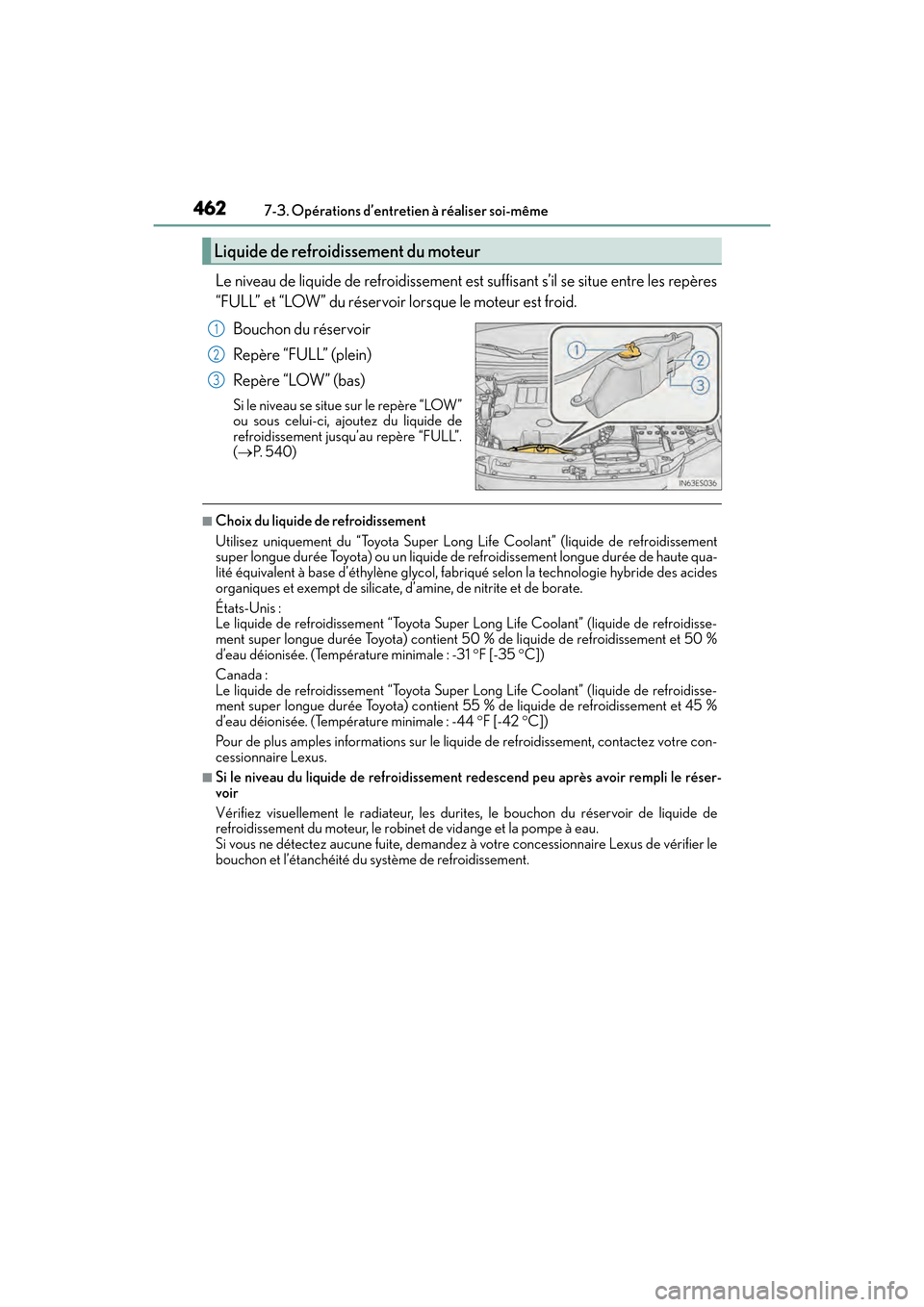

462
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
Le niveau de liquide de refroidissement est suffisant s’il se situe entre les repères
“FULL” et “LOW” du réservoir lorsque le moteur est froid.
Bouchon du réservoir
Repère “FULL” (plein)
Repère “LOW” (bas)
Si le niveau se situe sur le repère “LOW”
ou sous celui-ci, ajoutez du liquide de
refroidissement jusqu’au repère “FULL”.
(→ P. 5 4 0 )
■Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Li fe Coolant” (liquide de refroidissement
super longue durée Toyota) ou un liquide de refroidissement longue durée de haute qua-
lité équivalent à base d’éthylè ne glycol, fabriqué selon la technologie hybride des acides
organiques et exempt de silicate, d’amine, de nitrite et de borate.
États-Unis :
Le liquide de refroidissement “Toyota Super Long Life Coolant” (liquide de refroidisse-
ment super longue durée Toyota) contient 50 % de liquide de refroidissement et 50 %
d’eau déionisée. (Température minimale : -31 °F [-35 °C])
Canada :
Le liquide de refroidissement “Toyota Super Long Life Coolant” (liquide de refroidisse-
ment super longue durée Toyota) contient 55 % de liquide de refroidissement et 45 %
d’eau déionisée. (Température minimale : -44 °F [-42 ° C])
Pour de plus amples informations sur le liquide de refroidissement, contactez votre con-
cessionnaire Lexus.
■Si le niveau du liquide de refroidissemen t redescend peu après avoir rempli le réser-
voir
Vérifiez visuellement le radiateur, les durites, le bouchon du réservoir de liquide de
refroidissement du moteur, le robinet de vidange et la pompe à eau.
Si vous ne détectez aucune fuite, demandez à votre concessionnaire Lexus de vérifier le
bouchon et l’étanchéité du système de refroidissement.
Liquide de refroidissement du moteur
1
2
3
