2017 Lexus ES350 Manuel du propriétaire (in French)

ES350_OM_OM33C68D_(D)
2474-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Description de l’écran
Ligne de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guid age lorsque le véhicule recule en ligne
droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Cette ligne et les lignes de braquage estimé sont alignées lorsque le volant est
droit.
Lignes de braquage estimé
Les lignes indiquent le braquage estimé lorsque vous tournez le volant.
Ligne de guidage de distance
Cette ligne se déplace conjointement avec les lignes de braquage estimé, en syn-
chronisation avec le volant. Cette ligne désigne un point situé à environ 1,5 ft. (0,5
m) (rouge) et à environ 3 ft. (1 m) ( jaune ) du centre de l’extrémité du pare-chocs.
Ligne de guidage de distance
Cette ligne (bleue) indique la distance, à l’arrière du véhicule, d’un point situé à
environ 1,5 ft. (0,5 m) de l’extrémité du pare-chocs.
Ligne de guidage du centre du véhicule
Cette ligne représente le centre du véhicule estimé sur le sol.
Mode d’affichage des lignes de braquage estimé
1
2
3
4
5

248
ES350_OM_OM33C68D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
■Manœuvre de stationnement
Lorsque vous garez le véhicule à un
emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.
Placez le levier sélecteur de vitesses en position R.
Tournez le volant de sorte que les
lignes de braquage estimé se
trouvent à l’intérieur de l’espace
de stationnement, puis reculez
lentement.Espace de stationnement
Lignes de braquage estimé
Lorsque l’arrière du véhicule a
pénétré dans l’espace de station-
nement, tournez le volant de
sorte que les lignes de guidage
de largeur du véhicule se retrou-
vent à l’intérieur des lignes de
démarcation gauche et droite de
l’espace de stationnement. Ligne de guidage de largeur
du véhicule
1
2
1
2
3
3

ES350_OM_OM33C68D_(D)
2494-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Une fois que les lignes de guidage de largeur du véhicule et les lignes de
l’espace de stationnement sont parallèles, redressez le volant, puis reculez
lentement jusqu’à ce que le véhicule se trouve entièrement à l’intérieur de
l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
■Description de l’écran
Lignes de guidage de largeur du véhicule
Ces lignes indiquent une trajectoire de guidage lorsque le véhicule recule
en ligne droite. La largeur affichée est plus grande que la largeur réelle du
véhicule.
Lignes de guidage de l’aide au stationnement
Ces lignes indiquent la trajectoire du braquage le plus petit possible der-
rière le véhicule.
Ces lignes indiquent également la position approximative du volant pen-
dant le stationnement.
Ligne de guidage de distance
Cette ligne (rouge) désigne un point situé à environ 1,5 ft. (0,5 m) de dis-
tance du pare-chocs arrière du véhicule.
Ligne de guidage du centre du véhicule
Cette ligne représente le centre du véhicule estimé sur le sol.
Mode d’affichage des lignes de guid age du système d’aide au station-
nement
4
5
1
2
3
4

250
ES350_OM_OM33C68D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
■Manœuvre de stationnement
Lorsque vous garez le véhicule à un
emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.
Placez le levier sélecteur de vitesses en position R.
Reculez jusqu’à ce que la ligne de
guidage du système d’aide au sta-
tionnement atteigne l’extrémité
de la ligne de démarcation gau-
che de l’espace de stationnement.Ligne de guidage du système
d’aide au stationnement
Ligne de démarcation de
l’espace de stationnement
Tournez le volant complètement vers la droite, puis reculez lentement.
Une fois que le véhicule est parallèle à l’espace de stationnement, redres-
sez le volant, puis reculez lentement jusqu’à ce que le véhicule se trouve
entièrement à l’intérieur de l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
1
2
1
2
3
4
5

ES350_OM_OM33C68D_(D)
2514-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Zone affichée à l’écran
Le moniteur du système d’aide au
stationnement affiche une image de
la vue de la zone à l’arrière du véhi-
cule à partir du pare-chocs.
Vous pouvez régler l’image du
moniteur du système d’aide au sta-
tionnement Lexus. (→P. 300)
• La zone affichée à l’écran peut varier
selon l’orientation du véhicule.
• Les objets proches des coins du pare-chocs ou situés sous le pare-
chocs ne sont pas visibles à l’écran.
• La caméra utilise une lentille spé- ciale. Les distances représentées sur
l’image affichée à l’écran diffèrent
des distances réelles.
• Il se peut que le moniteur n’affiche
pas les objets situés plus haut que la
caméra.
• Si votre véhicule est doté d’une plaque d’immatriculation rétroéclairée, celle-ci
pourrait interférer avec l’écran.
Précautions relatives au moniteur du système d’aide au stationnement
Lexus
Coins du pare-chocs

252
ES350_OM_OM33C68D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
■Caméra du moniteur du système d’aide au stationnement Lexus
La caméra du moniteur du système
d’aide au stationnement est située
au-dessus de la plaque d’immatricu-
lation.
●Utilisation de la caméra
L’image transmise par la caméra ne peut pas être de bonne qualité lorsque
de la saleté ou une substance étrang
ère (comme des gouttes d’eau, de la
neige, de la boue, etc.) adhère à la caméra. Dans ce cas, rincez-la avec une
grande quantité d’eau, puis essuyez la lentille de la caméra à l’aide d’un
chiffon doux et humide.
■Différences entre l’écran et la véritable route
Il se peut que les lignes de guidage de distance et les lignes de guidage de lar-
geur du véhicule ne soient pas rée llement parallèles aux lignes de démarca-
tion de l’espace de stationnement, même si elles semblent l’être. Assurez-
vous de procéder à une vérification visuelle.
Il se peut que les distances entre les lignes de guidage de largeur du véhicule
et les lignes de démarcation gauche et droite de l’espace de stationnement ne
soient pas égales, même si elles semble nt l’être. Assurez-vous de procéder à
une vérification visuelle.
Les lignes de guidage de distance se rapportent à des chaussées planes. Dans
tous les cas suivants, il existe une marg e d’erreur entre les lignes de guidage
affichées à l’écran et la distance/trajectoire réelle sur la route.

ES350_OM_OM33C68D_(D)
2534-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
●Lorsque le sol derrière le véhicule monte brusquement
Les lignes de guidage de distance
semblent plus près du véhicule
qu’en réalité. C’est pourquoi les
objets semblent plus éloignés
qu’ils ne le sont en réalité. De la
même manière, il existe une
marge d’erreur entre les lignes de
guidage et la distance/trajectoire
réelle sur la route.
●Lorsque le sol derrière le véhicule descend brusquement
Les lignes de guidage de distance
semblent plus éloignées du véhi-
cule qu’en réalité. C’est pourquoi
les objets semblent plus près
qu’ils ne le sont en réalité. De la
même manière, il existe une
marge d’erreur entre les lignes de
guidage et la distance/trajectoire
réelle sur la route.

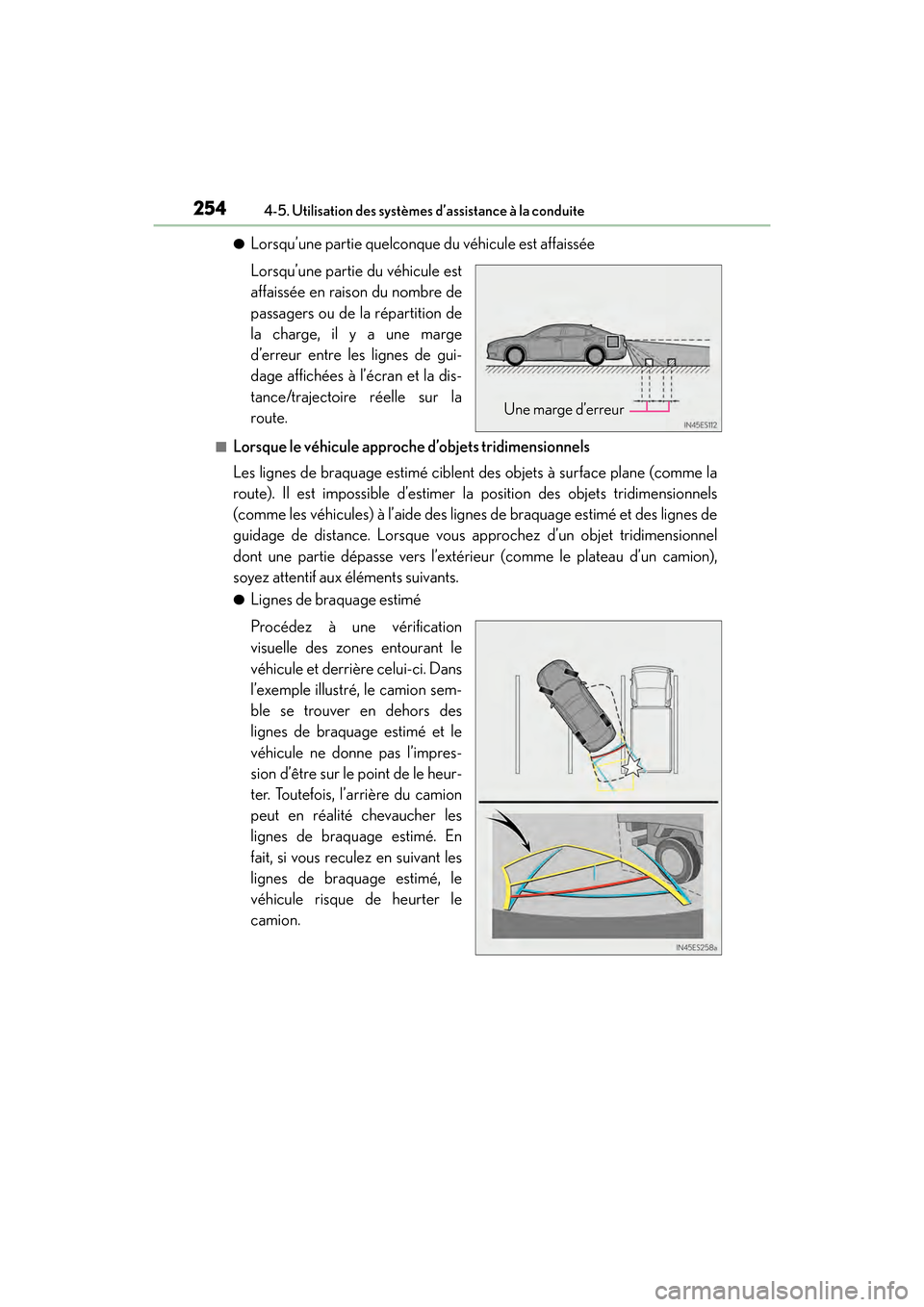

254
ES350_OM_OM33C68D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
●Lorsqu’une partie quelconque du véhicule est affaissée
Lorsqu’une partie du véhicule est
affaissée en raison du nombre de
passagers ou de la répartition de
la charge, il y a une marge
d’erreur entre les lignes de gui-
dage affichées à l’écran et la dis-
tance/trajectoire réelle sur la
route.
■Lorsque le véhicule approche
d’objets tridimensionnels
Les lignes de braquage estimé ciblent des objets à surface plane (comme la
route). Il est impossible d’estimer la position des objets tridimensionnels
(comme les véhicules) à l’aide des lignes de braquage estimé et des lignes de
guidage de distance. Lorsque vous approchez d’un objet tridimensionnel
dont une partie dépasse vers l’extérieur (comme le plateau d’un camion),
soyez attentif aux éléments suivants.
●Lignes de braquage estimé
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. Dans
l’exemple illustré, le camion sem-
ble se trouver en dehors des
lignes de braquage estimé et le
véhicule ne donne pas l’impres-
sion d’être sur le point de le heur-
ter. Toutefois, l’arrière du camion
peut en réalité chevaucher les
lignes de braquage estimé. En
fait, si vous reculez en suivant les
lignes de braquage estimé, le
véhicule risque de heurter le
camion.
Une marge d’erreur
