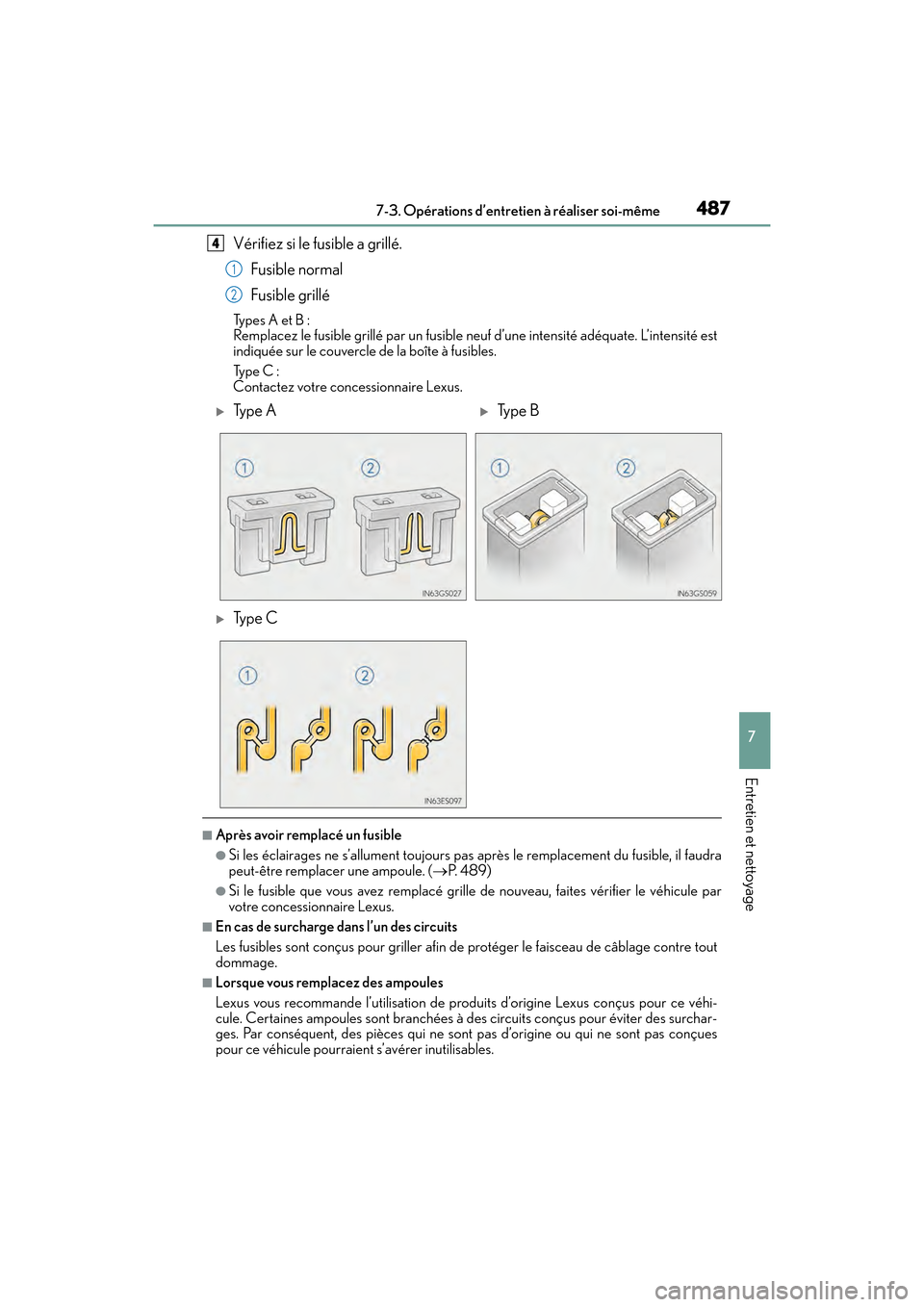

4877-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Vérifiez si le fusible a grillé.
Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible ne uf d’une intensité adéquate. L’intensité est
indiquée sur le couvercle de la boîte à fusibles.
Ty p e C :
Contactez votre concessionnaire Lexus.
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pa s après le remplacement du fusible, il faudra
peut-être remplacer une ampoule. ( →P. 4 8 9 )
●Si le fusible que vous avez remplacé grille de nouveau, faites véri fier le véhicule par
votre concessionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre tout
dommage.
■Lorsque vous remplacez des ampoules
Lexus vous recommande l’utilisation de prod uits d’origine Lexus conçus pour ce véhi-
cule. Certaines ampoules sont branchées à des circuits conçus pour éviter des surchar-
ges. Par conséquent, des pièces qui ne sont pas d’origine ou qui ne sont pas conçues
pour ce véhicule pourraient s’avérer inutilisables.
4
1
2
XTy p e AXTy p e B
XTy p e C

488
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Pour éviter tout risque de panne du
système et d’incendie du véhicule
Observez les précautions suivantes.
Les négliger pourrait endommager le véhicule et, éventuellement, provoquer un
incendie ou occasionner des blessures.
●N’utilisez jamais de fusible d’une intensité su périeure à celle prescrite ni d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible par un simple câble, même provisoirement.
●Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge électri-
que et de faire la réparation dès que possible.

489
ES350_OM_OM33C68D_(D)7-3. Opérations d’entret
ien à réaliser soi-même
7
Entretien et nettoyage
Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer. ( →P. 5 5 4 )
→ P. 4 5 7
■Av a n t
Feu de gabarit avant
Feux de route (ampoule halogène)
Clignotant avant
Vous pouvez remplacer les ampoules suivantes vous-même. Le niveau de dif-
ficulté du remplacement varie selon l’ampoule. Si un remplacement est
nécessaire, mais difficile à effectuer, contactez votre concessionnaire Lexus.
Pour plus d’informations sur le remplacement des autres ampoules, contac-
tez votre concessionnaire Lexus.
Préparation pour le remplacement d’une ampoule
Retrait du couvercle du compartiment moteur
Emplacement des ampoules
1
2
3

490
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Arrière
Feu de recul
Clignotant arrière12

ES350_OM_OM33C68D_(D)
4917-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Feux de route (ampoule halogène)
Tournez le couvercle dans le sens
contraire à celui des aiguilles
d’une montre, puis retirez-le.
Débranchez le connecteur tout
en tirant le dispositif de déver-
rouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce.
Tournez-la dans le sens des aiguilles
d’une montre pour la fixer.
Remplacement des ampoules
1
2
3
4

492
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
Fixez le connecteur.
Remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
route une fois, puis vérifiez visuelle-
ment qu’aucune lumière ne filtre de
l’assemblage.
Installez le couvercle et tournez-
le dans le sens des aiguilles d’une
montre.
Alignez ensemble
le repère ▲ du
couvercle et le repère d’installation
de l’ampoule, puis insérez le couver-
cle et tournez-le.
■Clignotants avant
Pour vous laisser assez de place
pour travailler, tournez le volant
du côté opposé à l’ampoule à
remplacer.
Retirez les 3 attaches de la dou-
blure d’aile et 1 vis.
5
6
1

ES350_OM_OM33C68D_(D)
4937-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Tout en tenant la bride ouverte,
tirez sur les languettes et retirez-
les, puis ouvrez la doublure d’aile.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.2
3
4

494
ES350_OM_OM33C68D_(D)7-3. Opérations d’entretien à réaliser soi-même
Pour l’installation, suivez les éta-
pes précédentes dans l’ordre
inverse.
Une fois la base de l’ampoule instal-
lée, replacez la doublure d’aile, puis
installez les atta
ches et la vis.
■Feux de gabarit avant
Retirez partiellement la doublure d’aile.
Effectuez les étapes 1 et 2 de la pr océdure pour les “Clignotants avant”.
(→ P. 4 9 2 )
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
5
1
2
3
