2017 Hyundai Ioniq Electric Manual del propietario (in Spanish)

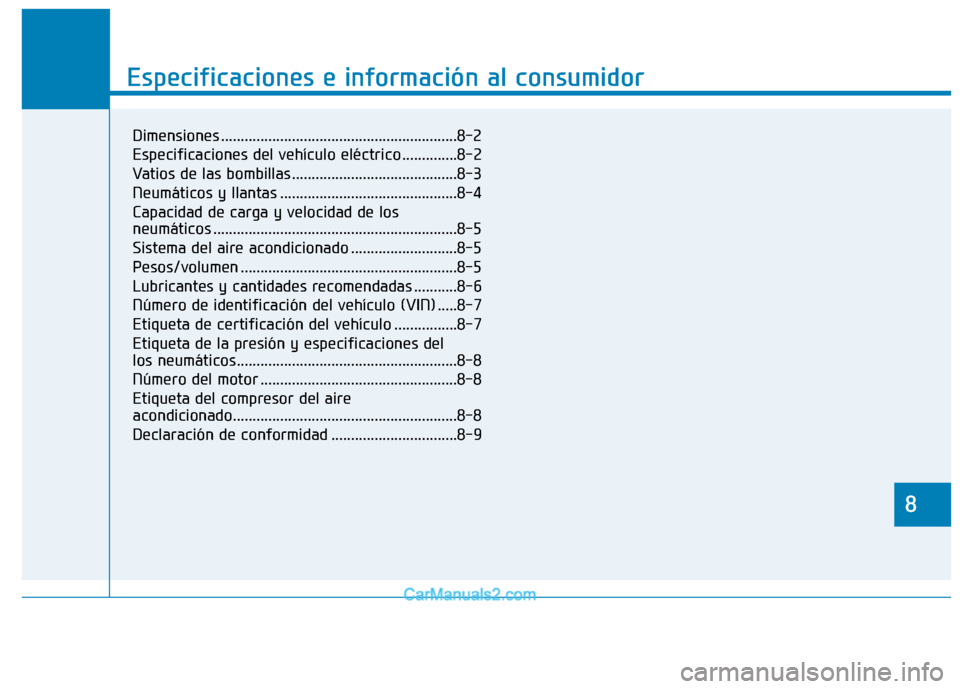

8
Especificaciones e información al consumidor
8
Especificaciones e información al consumidor
8
Dimensiones ............................................................8-2
Especificaciones del vehículo eléctrico ..............8-2
Vatios de las bombillas ..........................................8-3
Neumáticos y llantas .............................................8-4
Capacidad de carga y velocidad de los
neumáticos ..............................................................8-5
Sistema del aire acondicionado ...........................8-5
Pesos/volumen .......................................................8-5
Lubricantes y cantidades recomendadas ...........8-6
Número de identificación del vehículo (VIN) .....8-7
Etiqueta de certificación del vehículo ................8-7
Etiqueta de la presión y especificaciones del
los neumáticos........................................................8-8
Número del motor ..................................................8-8
Etiqueta del compresor del aire
acondicionado.........................................................8-8
Declaración de conformidad ................................8-9

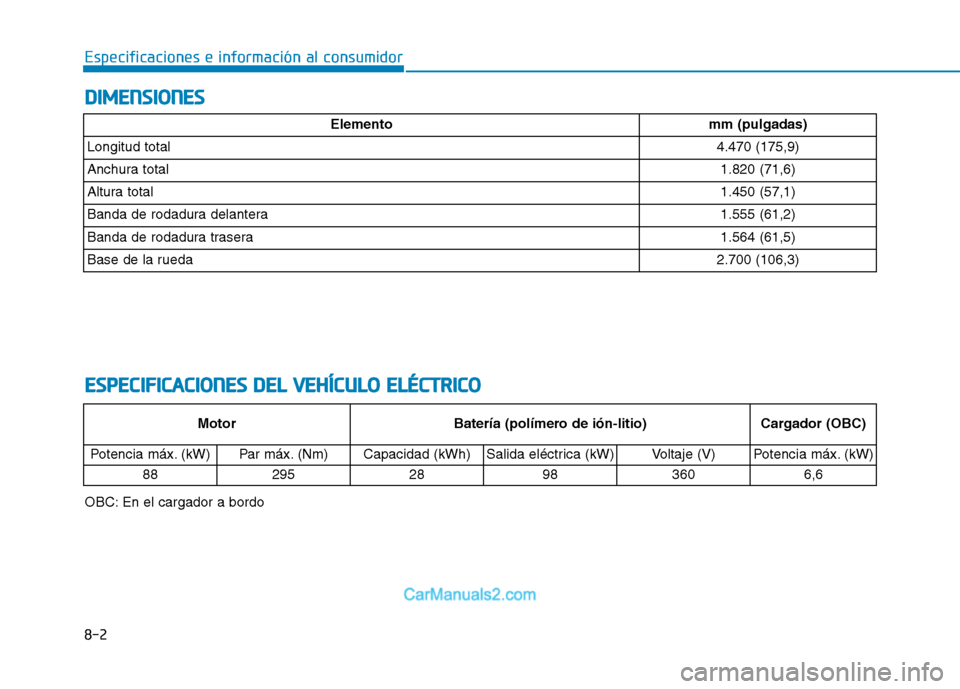

8-2
Especificaciones e información al consumidorD
D IIMM EENN SSIIOO NNEESS
E
E SSPP EECCIIFF IICC AA CCIIOO NNEESS DD EELL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO
Elementomm (pulgadas)
Longitud total4.470 (175,9)
Anchura total1.820 (71,6)
Altura total1.450 (57,1)
Banda de rodadura delantera1.555 (61,2)
Banda de rodadura trasera1.564 (61,5)
Base de la rueda2.700 (106,3)
Motor Batería (polímero de ión-litio)Cargador (OBC)
Potencia máx. (kW)
Par máx. (Nm) Capacidad (kWh)Salida eléctrica (kW)Voltaje (V)Potencia máx. (kW)
88
295 28983606,6
OBC: En el cargador a bordo

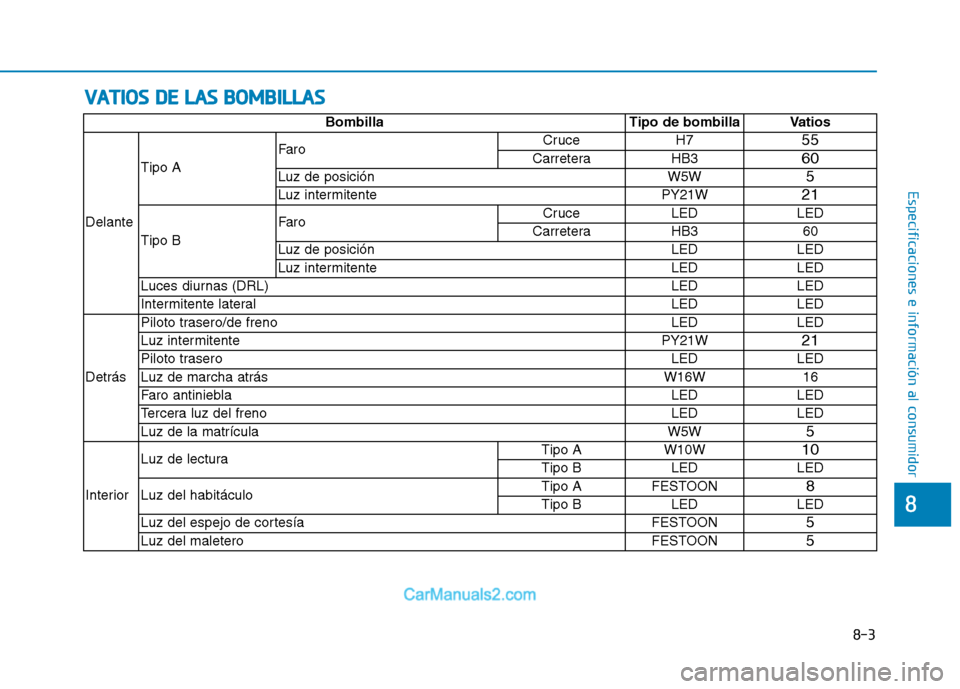

VVAA TTIIOO SS DD EE LL AA SS BB OO MM BBIILL LLAA SS
8-3
8
Especificaciones e información al consumidor
Bombilla Tipo de bombilla Vatios
Delante Tipo A
Faro
Cruce H7
55
Carretera HB3 60
Luz de posición W5W
5
Luz intermitente PY21W
21
Tipo B Faro
Cruce LED LED
Carretera HB3 60
Luz de posición LED LED
Luz intermitente LED LED
Luces diurnas (DRL) LED LED
Intermitente lateral LED LED
Detrás Piloto trasero/de freno
LED LED
Luz intermitente PY21W
21
Piloto trasero LED LED
Luz de marcha atrás W16W 16
Faro antiniebla LED LED
Tercera luz del freno LED LED
Luz de la matrícula W5W
5
Interior Luz de lectura
Tipo A W10W
10
Tipo B LED LED
Luz del habitáculo Tipo A FESTOON
8
Tipo B LED LED
Luz del espejo de cortesía FESTOON
5
Luz del maletero FESTOON
5

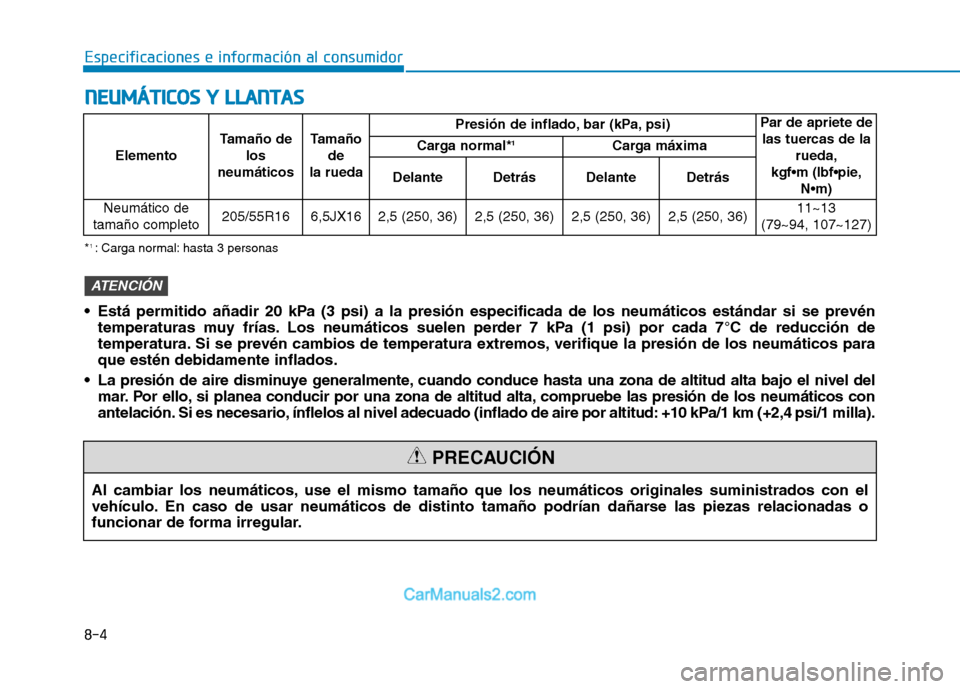

8-4
Especificaciones e información al consumidorN
N EEUU MM ÁÁTTIICC OO SS YY LL LLAA NN TTAA SS
Elemento Tamaño de
los
neumáticos Tamaño
de
la rueda Presión de inflado, bar (kPa, psi)
Par de apriete de
las tuercas de la rueda,
kgf N
Carga normal*
1
Carga máxima
Delante Detrás Delante Detrás
Neumático de
tamaño completo 205/55R16 6,5JX16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 11~13
(79~94, 107~127)
Al cambiar los neumáticos, use el mismo tamaño que los neumáticos originales suministrados con el
vehículo. En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas relacionadas o
funcionar de forma irregular.
PRECAUCIÓN
* 1
: Carga normal: hasta 3 personas
Está permitido añadir 20 kPa (3 psi) a la presión especificada de los neumáticos estándar si se prevén temperaturas muy frías. Los neumáticos suelen perder 7 kPa (1 psi) por cada 7°C de reducción de
temperatura. Si se prevén cambios de temperatura extremos, verifique la presión de los neumáticos paraque estén debidamente inflados.
La presión de aire disminuye generalmente, cuando conduce hasta una zona de altitud alta bajo el nivel del mar. Por ello, si planea conducir por una zona de altitud alta, compruebe las presión de los neumáticos con
antelación. Si es necesario, ínflelos al nivel adecuado (inflado de aire por altitud: +10 kPa/1 km (+2,4 psi/1 milla).
ATENCIÓN

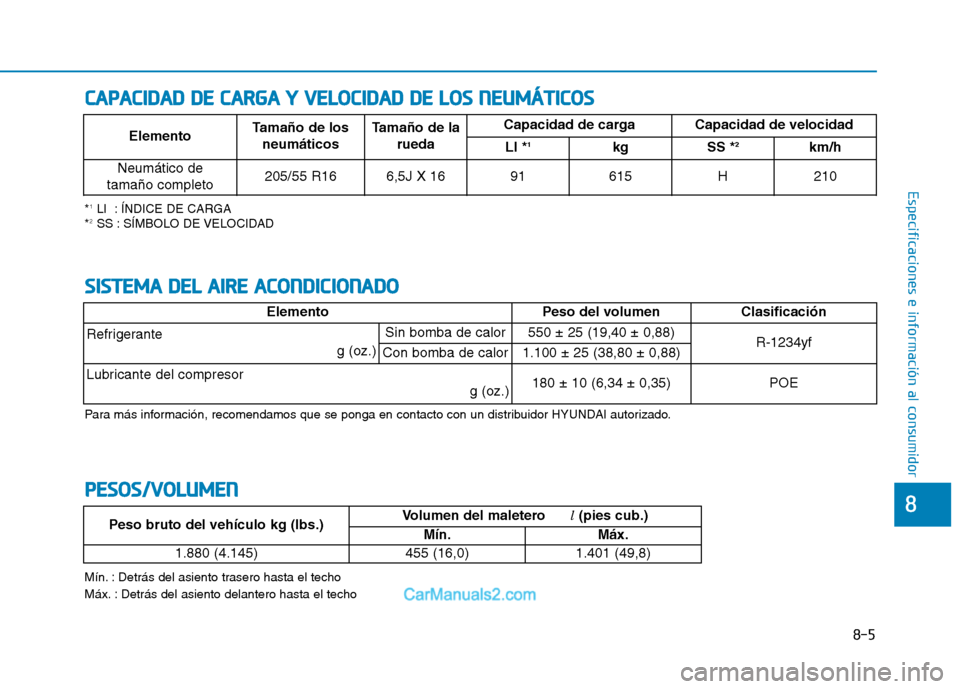

8-5
8
Especificaciones e información al consumidor
SSIISS TT EEMM AA DD EELL AA IIRR EE AA CCOO NNDDIICC IIOO NNAADDOO
ElementoPeso del volumen Clasificación
Refrigerante
g (oz.)Sin bomba de calor550 ± 25 (19,40 ± 0,88)R-1234yfCon bomba de calor1.100 ± 25 (38,80 ± 0,88)
Lubricante del compresor g (oz.) 180 ± 10 (6,34 ± 0,35)POE
Para más información, recomendamos que se ponga en contacto con un distribuidor HYUNDAI autorizado.
CCAA PPAA CCIIDD AA DD DD EE CC AA RRGG AA YY VV EELLOO CCIIDD AA DD DD EE LL OO SS NN EEUU MM ÁÁTTIICC OO SS
*1
LI : ÍNDICE DE CARGA
* 2
SS : SÍMBOLO DE VELOCIDAD Elemento
Tamaño de los
neumáticos Tamaño de la
rueda Capacidad de carga Capacidad de velocidad
LI * 1
kg SS * 2
km/h
Neumático de
tamaño completo 205/55 R16 6,5J X 16 91 615 H 210
PP
EESSOO SS//VV OO LLUU MM EENN
Peso bruto del vehículo kg (lbs.)Volumen del maletero l(pies cub.)
Mín.Máx.
1.880 (4.145)455 (16,0)1.401 (49,8)
Mín. : Detrás del asiento trasero hasta el techo
Máx. : Detrás del asiento delantero hasta el techo

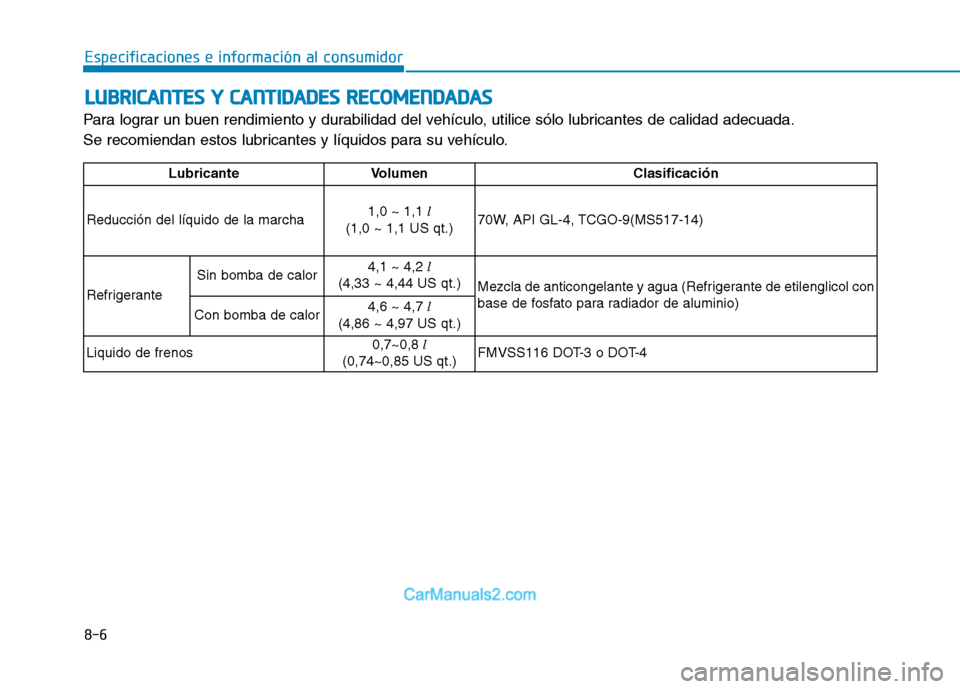

8-6
Especificaciones e información al consumidorL
L UU BBRRIICC AA NN TTEESS YY CC AA NN TTIIDD AA DDEESS RR EECCOO MM EENN DDAA DDAA SS
Para lograr un buen rendimiento y durabilidad del vehículo, utilice sólo lubricantes de calidad adecuada.
Se recomiendan estos lubricantes y líquidos para su vehículo.
Lubricante Volumen Clasificación
Reducción del líquido de la marcha 1,0 ~ 1,1
l
(1,0 ~ 1,1 US qt.) 70W, API GL-4, TCGO-9(MS517-14)
Refrigerante Sin bomba de calor
4,1 ~ 4,2
l
(4,33 ~ 4,44 US qt.) Mezcla de anticongelante y agua (Refrigerante de etilenglicol con
base de fosfato para radiador de aluminio)
Con bomba de calor 4,6 ~ 4,7
l
(4,86 ~ 4,97 US qt.)
Liquido de frenos 0,7~0,8
l
(0,74~0,85 US qt.) FMVSS116 DOT-3 o DOT-4

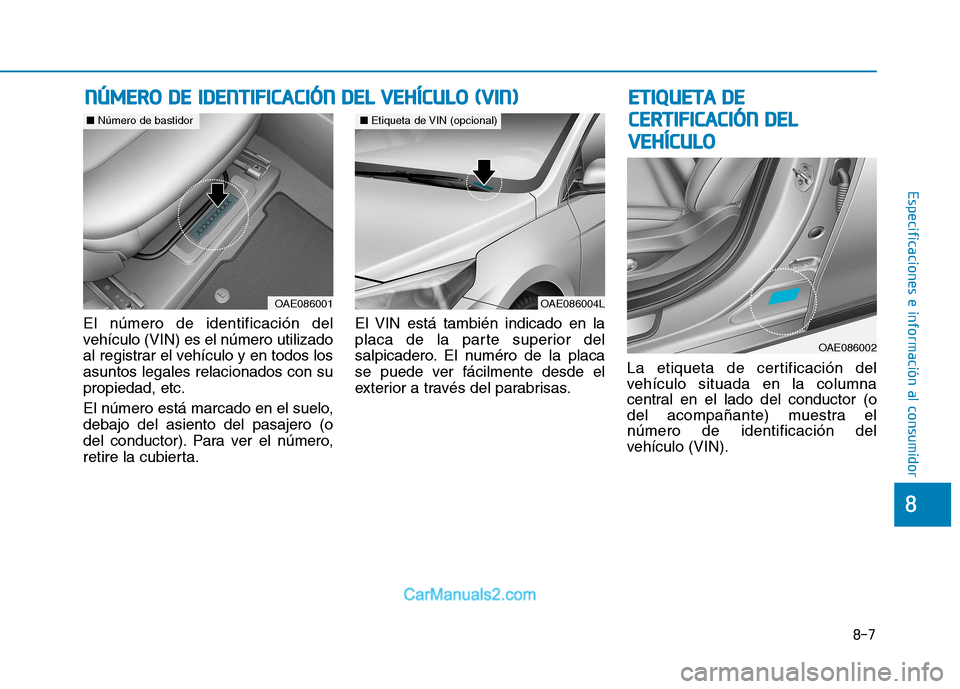

8-7
8
Especificaciones e información al consumidor
El número de identificación del
vehículo (VIN) es el número utilizado
al registrar el vehículo y en todos losasuntos legales relacionados con supropiedad, etc.
El número está marcado en el suelo, debajo del asiento del pasajero (o
del conductor). Para ver el número,
retire la cubierta.El VIN está también indicado en la
placa de la parte superior del
salpicadero. El numéro de la placa
se puede ver fácilmente desde el
exterior a través del parabrisas.
La etiqueta de certificación del
vehículo situada en la columna
central en el lado del conductor (o
del acompañante) muestra elnúmero de identificación del
vehículo (VIN).
NN
ÚÚ MM EERR OO DD EE IIDD EENN TTIIFF IICC AA CCIIÓÓ NN DD EELL VV EEHH ÍÍCC UU LLOO (( VV IINN )) EETT IIQQ UUEETT AA DD EE
C
C EE RR TTIIFF IICC AA CCIIÓÓ NN DD EELL
V
V EEHH ÍÍCC UU LLOO
OAE086004L
■ Etiqueta de VIN (opcional)
OAE086001
■Número de bastidor
OAE086002

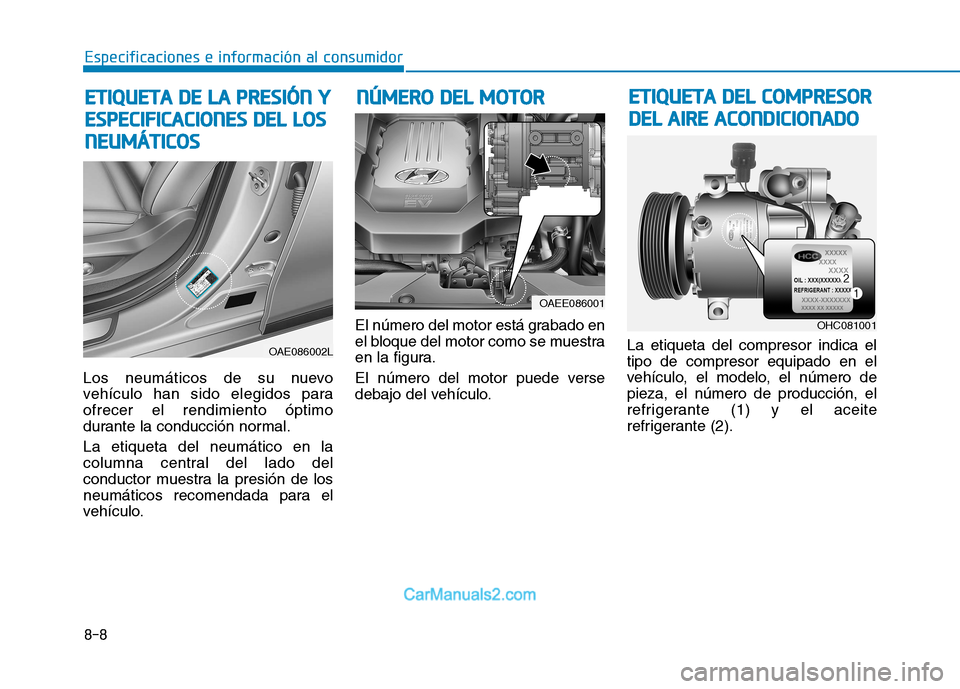

8-8
Especificaciones e información al consumidor
Los neumáticos de su nuevo
vehículo han sido elegidos paraofrecer el rendimiento óptimo
durante la conducción normal. La etiqueta del neumático en la
columna central del lado del
conductor muestra la presión de los
neumáticos recomendada para el
vehículo.El número del motor está grabado en
el bloque del motor como se muestra
en la figura.
El número del motor puede verse
debajo del vehículo.
La etiqueta del compresor indica eltipo de compresor equipado en el
vehículo, el modelo, el número depieza, el número de producción, el
refrigerante (1) y el aceite
refrigerante (2).
EE
TT IIQQ UUEETT AA DD EE LL AA PP RR EESSIIÓÓ NN YY
E
E SSPP EECCIIFF IICC AA CCIIOO NNEESS DD EELL LL OO SS
N
N EEUU MM ÁÁTTIICC OO SS N
N
ÚÚ MM EERR OO DD EELL MM OOTTOO RR
OAE086002L
OAEE086001
OHC081001
EETT IIQQ UUEETT AA DD EELL CC OO MM PPRR EESSOO RR
D
D EELL AA IIRR EE AA CCOO NNDDIICC IIOO NNAADDOO
