2017 Hyundai Ioniq Electric Manual del propietario (in Spanish)

7-48
Mantenimiento

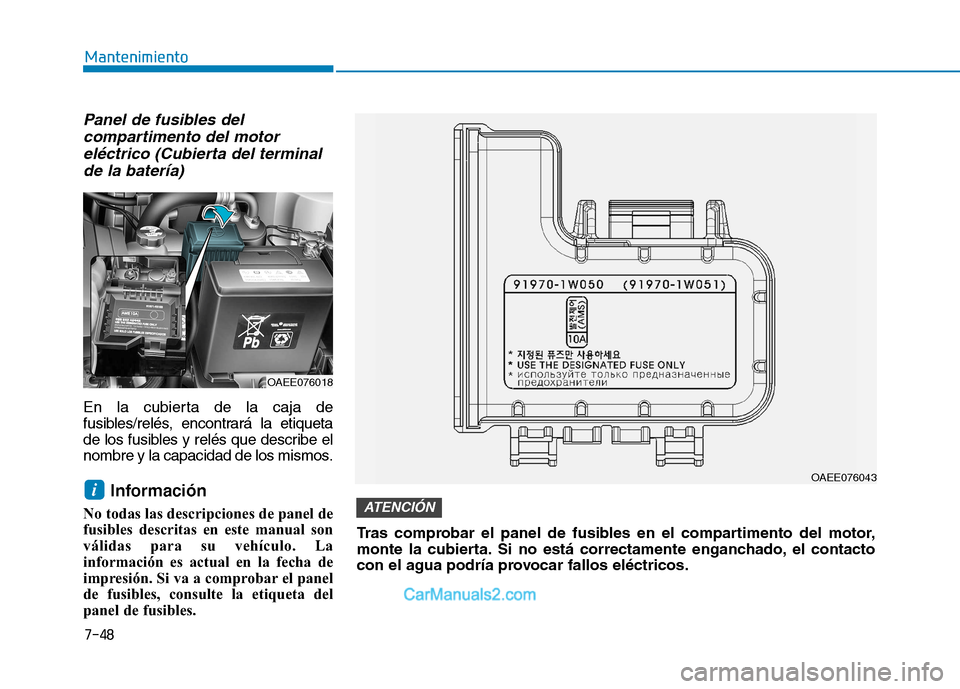

Panel de fusibles delcompartimento del motor
eléctrico (Cubierta del terminal de la batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OAEE076018
OAEE076043
Tras comprobar el panel de fusibles en el compartimento del motor,
monte la cubierta. Si no está correctamente enganchado, el contacto
con el agua podría provocar fallos eléctricos.
ATENCIÓN

7-49
7
Mantenimiento

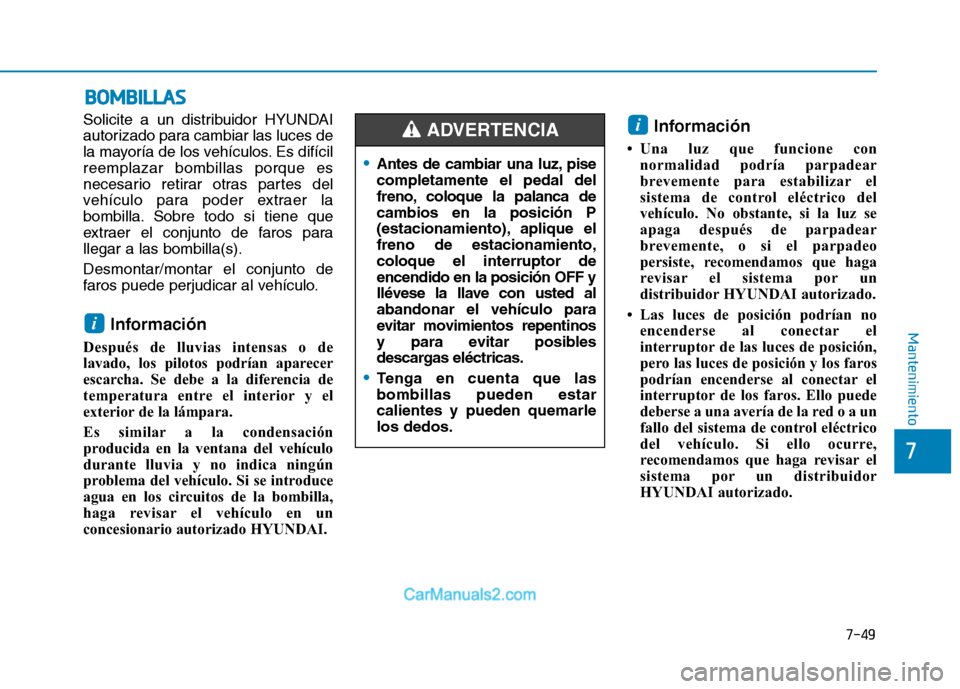

BBOO MM BBIILL LLAA SS
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícilreemplazar bombillas porque es
necesario retirar otras partes del
vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros parallegar a las bombilla(s). Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.
Información
Después de lluvias intensas o de
lavado, los pilotos podrían aparecer
escarcha. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara.
Es similar a la condensación
producida en la ventana del vehículo
durante lluvia y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
haga revisar el vehículo en un
concesionario autorizado HYUNDAI. Información
 Una luz que funcione con normalidad podría parpadear
brevemente para estabilizar el
sistema de control eléctrico del
vehículo. No obstante, si la luz se
apaga después de parpadear
brevemente, o si el parpadeo
persiste, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
 Las luces de posición podrían no encenderse al conectar el
interruptor de las luces de posición,
pero las luces de posición y los faros
podrían encenderse al conectar el
interruptor de los faros. Ello puede
deberse a una avería de la red o a un
fallo del sistema de control eléctrico
del vehículo. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.i
i
Antes de cambiar una luz, pise completamente el pedal del
freno, coloque la palanca decambios en la posición P
(estacionamiento), aplique elfreno de estacionamiento,coloque el interruptor deencendido en la posición OFF y
llévese la llave con usted alabandonar el vehículo para
evitar movimientos repentinos
y para evitar posibles
descargas eléctricas.
Tenga en cuenta que las bombillas pueden estarcalientes y pueden quemarlelos dedos.
ADVERTENCIA

7-50
Mantenimiento

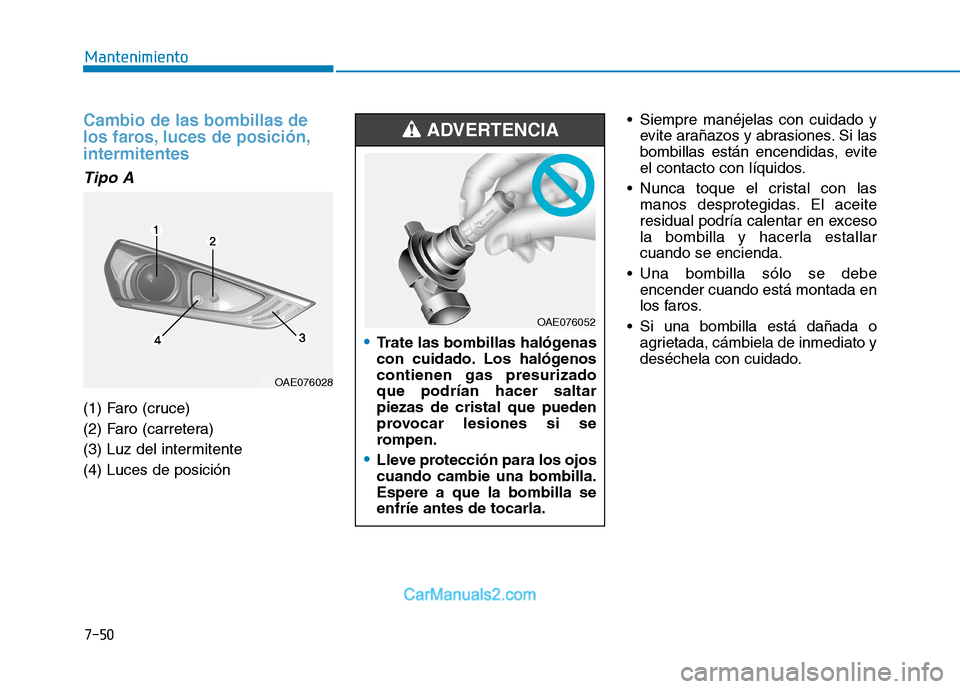

Cambio de las bombillas de
los faros, luces de posición,intermitentes
Tipo A
(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente(4) Luces de posición Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal con las manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallarcuando se encienda.
Una bombilla sólo se debe encender cuando está montada en
los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deséchela con cuidado.
OAE076028
Trate las bombillas halógenas
con cuidado. Los halógenoscontienen gas presurizadoque podrían hacer saltarpiezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección para los ojos cuando cambie una bombilla.Espere a que la bombilla seenfríe antes de tocarla.
ADVERTENCIA
OAE076052

7-51
7
Mantenimiento
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.

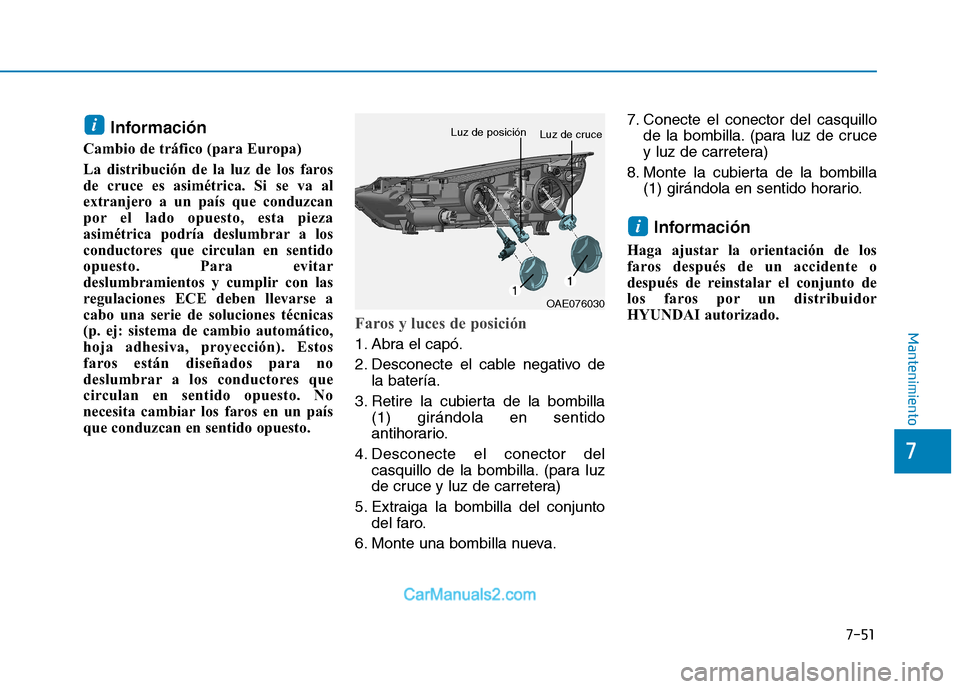

Faros y luces de posición
1. Abra el capó.
2. Desconecte el cable negativo de la batería.
3. Retire la cubierta de la bombilla (1) girándola en sentido
antihorario.
4. Desconecte el conector del casquillo de la bombilla. (para luz
de cruce y luz de carretera)
5. Extraiga la bombilla del conjunto del faro.
6. Monte una bombilla nueva. 7. Conecte el conector del casquillo
de la bombilla. (para luz de cruce
y luz de carretera)
8. Monte la cubierta de la bombilla (1) girándola en sentido horario.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
i
i
OAE076030
Luz de posiciónLuz de cruce

7-52
Mantenimiento

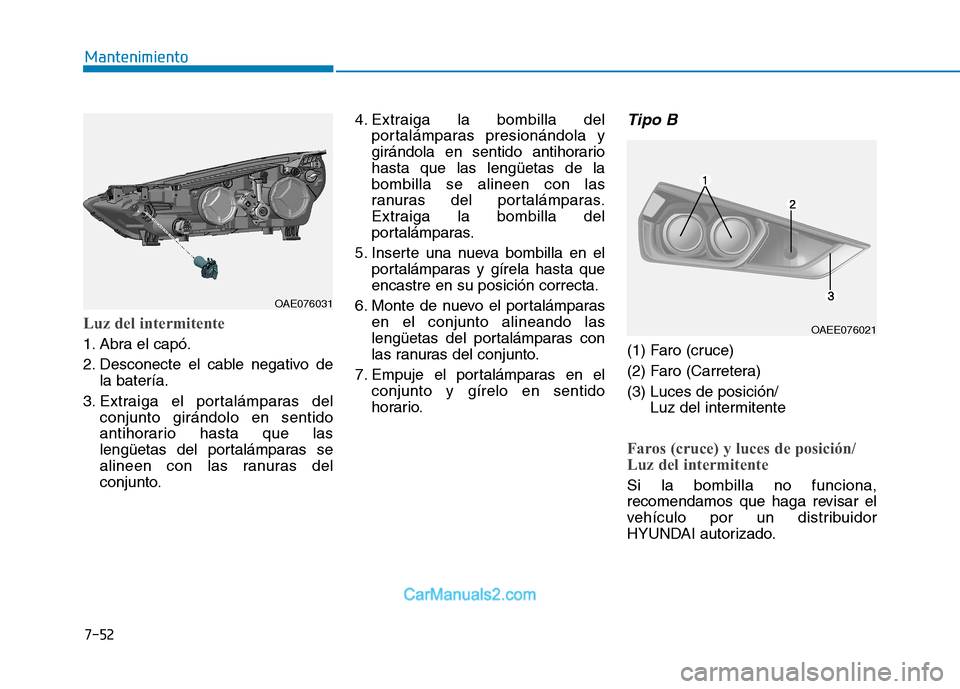

Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorariohasta que las lengüetas de labombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
Tipo B
(1) Faro (cruce)
(2) Faro (Carretera)(3) Luces de posición/ Luz del intermitente
Faros (cruce) y luces de posición/
Luz del intermitente
Si la bombilla no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAEE076021
OAE076031

7-53
7
Mantenimiento

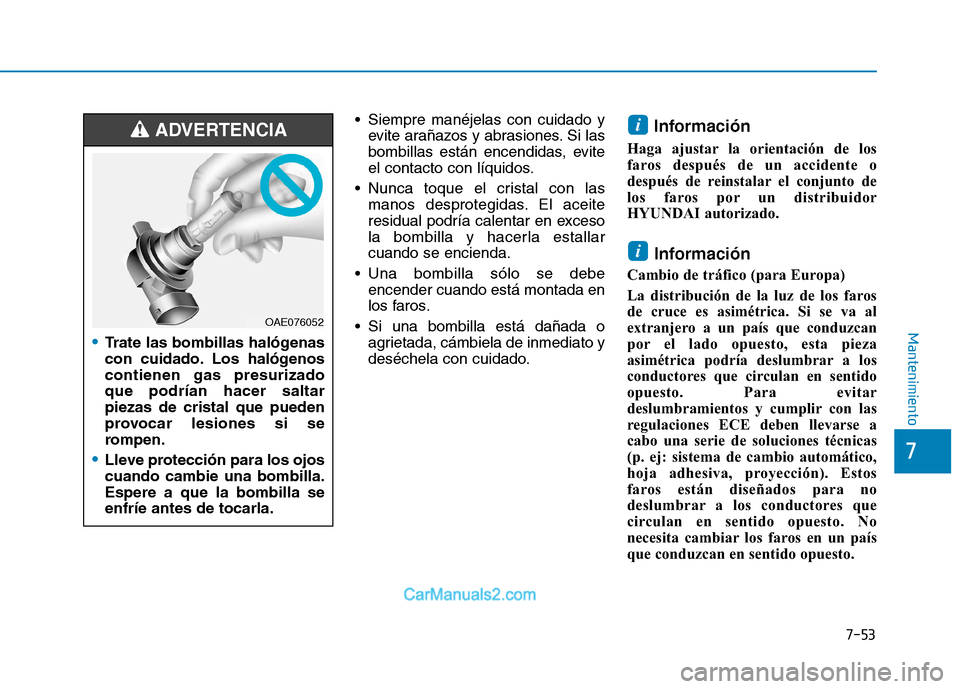

Siempre manéjelas con cuidado yevite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal con las manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallarcuando se encienda.
Una bombilla sólo se debe encender cuando está montada en
los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deséchela con cuidado. Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.
i
i
Trate las bombillas halógenas
con cuidado. Los halógenoscontienen gas presurizadoque podrían hacer saltarpiezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección para los ojos cuando cambie una bombilla.Espere a que la bombilla seenfríe antes de tocarla.
ADVERTENCIA
OAE076052

7-54
Mantenimiento

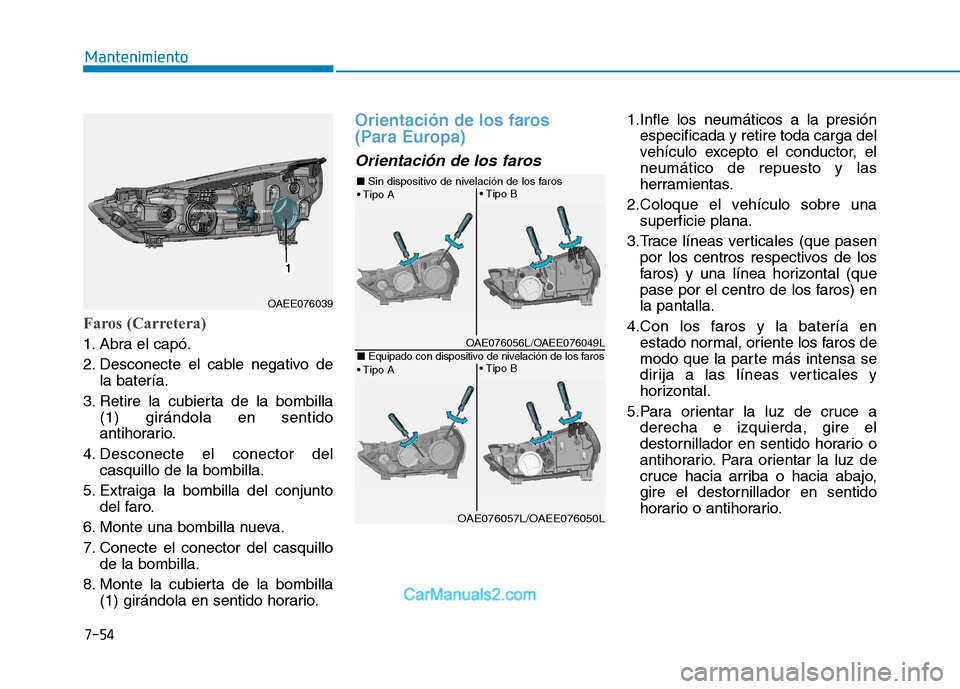

Faros (Carretera)
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta de la bombilla (1) girándola en sentido
antihorario.
4. Desconecte el conector del casquillo de la bombilla.
5. Extraiga la bombilla del conjunto del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del casquillo de la bombilla.
8. Monte la cubierta de la bombilla (1) girándola en sentido horario.
Orientación de los faros
(Para Europa)
Orientación de los faros
1.Infle los neumáticos a la presiónespecificada y retire toda carga del
vehículo excepto el conductor, elneumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una superficie plana.
3.Trace líneas verticales (que pasen por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) enla pantalla.
4.Con los faros y la batería en estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.



OAE076056L/OAEE076049L
■ Sin dispositivo de nivelación de los faros
■ Equipado con dispositivo de nivelación de los faros
OAE076057L/OAEE076050L
OAEE076039

7-55
7
Mantenimiento

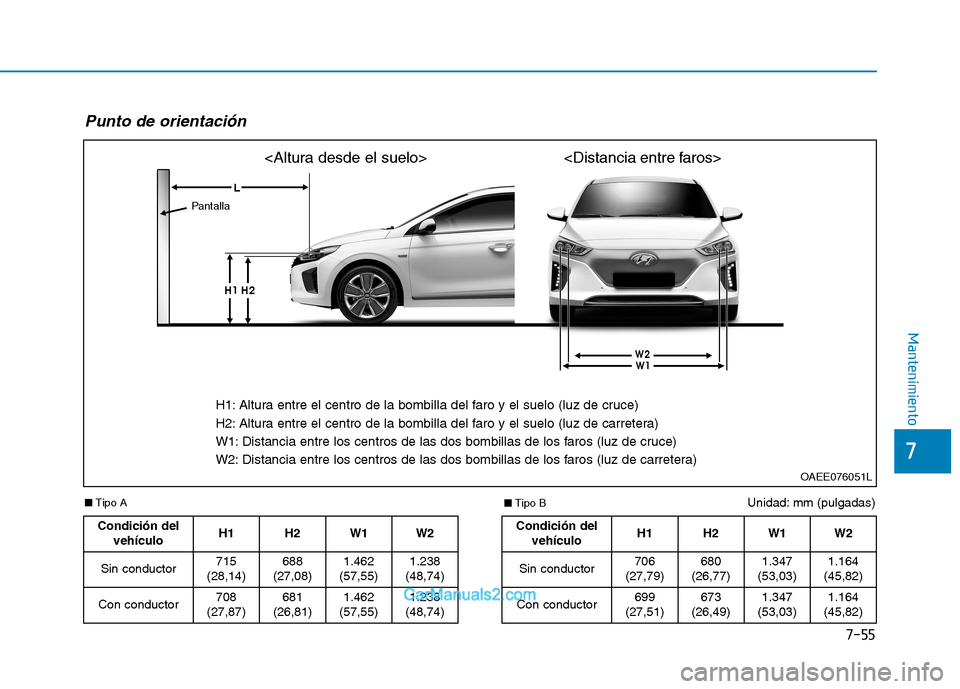

Unidad: mm (pulgadas)
Punto de orientación
OAEE076051L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
Pantalla

■ Tipo A
■Tipo B
Condición del vehículo H1 H2
W1 W2
Sin conductor 715
(28,14) 688
(27,08)
1.462
(57,55) 1.238
(48,74)
Con conductor 708
(27,87) 681
(26,81)
1.462
(57,55) 1.238
(48,74)
Condición del vehículo H1 H2W1 W2
Sin conductor 706
(27,79) 680
(26,77)
1.347
(53,03) 1.164
(45,82)
Con conductor 699
(27,51) 673
(26,49)
1.347
(53,03) 1.164
(45,82)
