2017 Hyundai Ioniq Electric Manual del propietario (in Spanish)

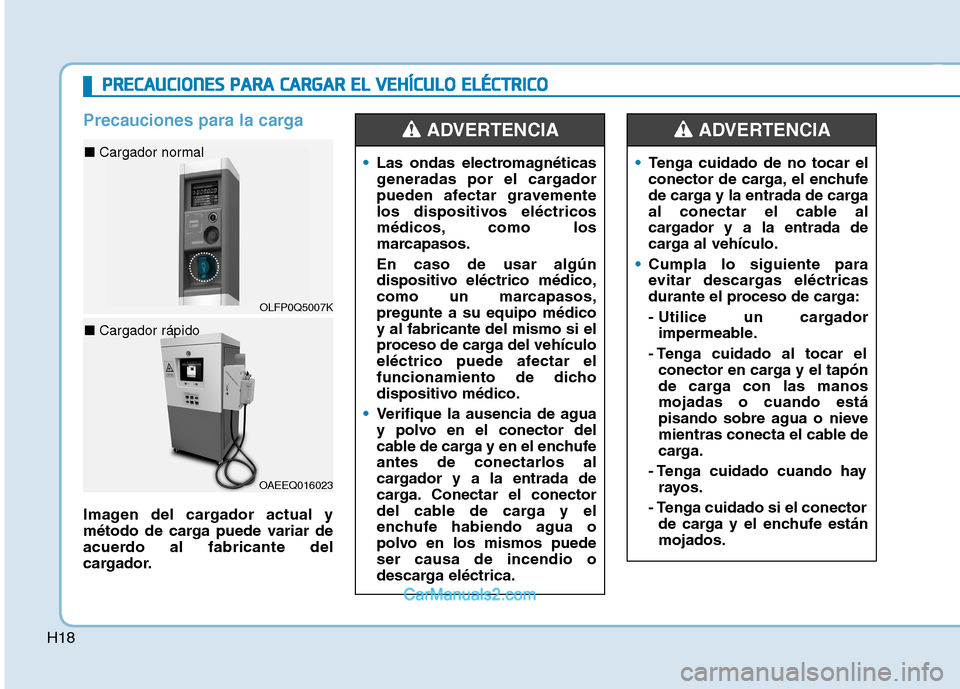

H18
Precauciones para la carga
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Las ondas electromagnéticas
generadas por el cargador
pueden afectar gravemente
los dispositivos eléctricos
médicos, como los
marcapasos. En caso de usar algún
dispositivo eléctrico médico,
como un marcapasos,pregunte a su equipo médicoy al fabricante del mismo si el
proceso de carga del vehículo
eléctrico puede afectar el
funcionamiento de dicho
dispositivo médico.
Verifique la ausencia de agua
y polvo en el conector del
cable de carga y en el enchufeantes de conectarlos al
cargador y a la entrada de
carga. Conectar el conector
del cable de carga y el
enchufe habiendo agua o
polvo en los mismos puedeser causa de incendio o
descarga eléctrica.
ADVERTENCIA
Tenga cuidado de no tocar el
conector de carga, el enchufe
de carga y la entrada de carga
al conectar el cable al
cargador y a la entrada de
carga al vehículo.
Cumpla lo siguiente para
evitar descargas eléctricas
durante el proceso de carga:
- Utilice un cargador
impermeable.
- Tenga cuidado al tocar el conector en carga y el tapón
de carga con las manosmojadas o cuando está
pisando sobre agua o nieve
mientras conecta el cable de
carga.
- Tenga cuidado cuando hay rayos.
- Tenga cuidado si el conector de carga y el enchufe estánmojados.
ADVERTENCIA
PP RR EECCAA UU CCIIOO NNEESS PP AA RRAA CC AA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO
OLFP0Q5007K
■
Cargador normal
OAEEQ016023
■
Cargador rápido

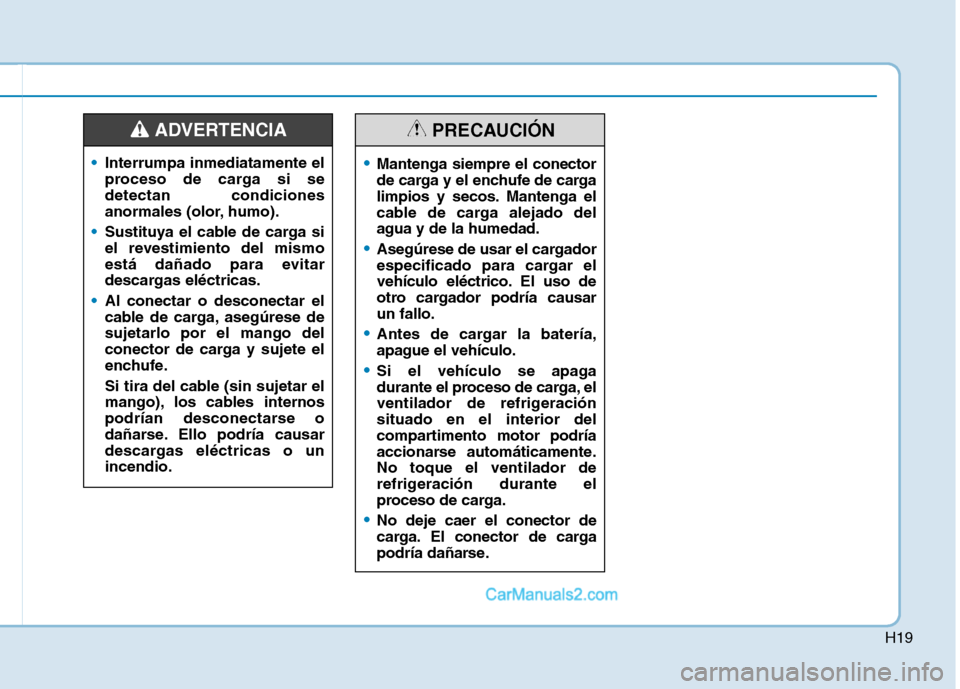

H19
Interrumpa inmediatamente el
proceso de carga si sedetectan condiciones
anormales (olor, humo).
Sustituya el cable de carga si
el revestimiento del mismo
está dañado para evitar
descargas eléctricas.
Al conectar o desconectar el
cable de carga, asegúrese desujetarlo por el mango del
conector de carga y sujete el
enchufe.
Si tira del cable (sin sujetar el
mango), los cables internos
podrían desconectarse o
dañarse. Ello podría causar
descargas eléctricas o unincendio.
ADVERTENCIA
Mantenga siempre el conector
de carga y el enchufe de carga
limpios y secos. Mantenga el
cable de carga alejado del
agua y de la humedad.
Asegúrese de usar el cargador
especificado para cargar el
vehículo eléctrico. El uso de
otro cargador podría causarun fallo.
Antes de cargar la batería,
apague el vehículo.
Si el vehículo se apaga
durante el proceso de carga, el
ventilador de refrigeraciónsituado en el interior del
compartimento motor podría
accionarse automáticamente.No toque el ventilador de
refrigeración durante el
proceso de carga.
No deje caer el conector de
carga. El conector de carga
podría dañarse.
PRECAUCIÓN

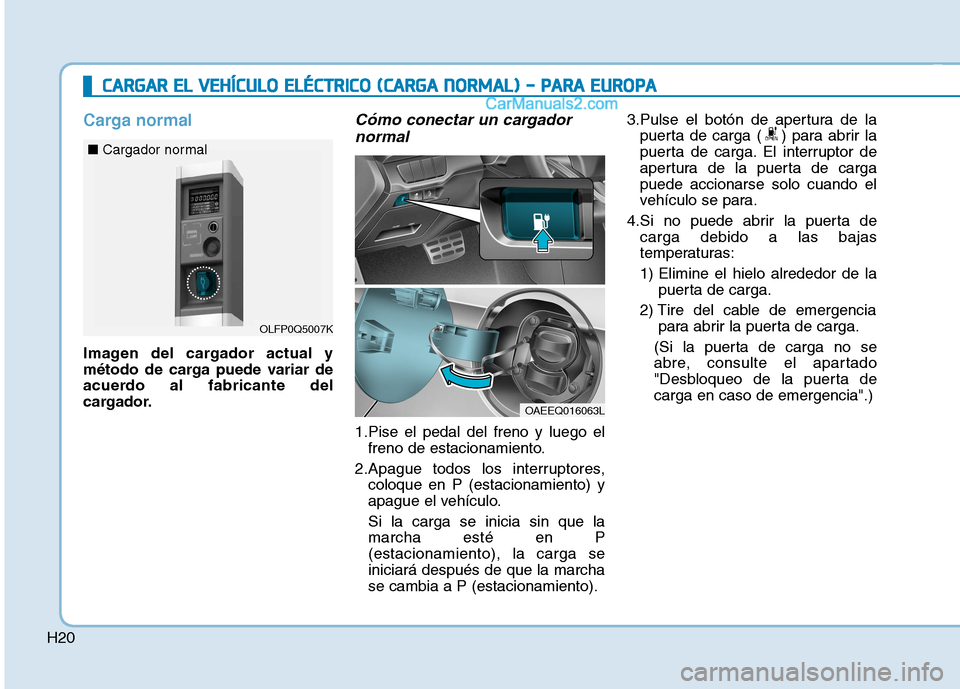

H20
Carga normal
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Cómo conectar un cargadornormal
1.Pise el pedal del freno y luego el freno de estacionamiento.
2.Apague todos los interruptores, coloque en P (estacionamiento) y
apague el vehículo. Si la carga se inicia sin que la marcha esté en P(estacionamiento), la carga seiniciará después de que la marchase cambia a P (estacionamiento). 3.Pulse el botón de apertura de la
puerta de carga ( ) para abrir la
puerta de carga. El interruptor de
apertura de la puerta de cargapuede accionarse solo cuando el
vehículo se para.
4.Si no puede abrir la puerta de carga debido a las bajas
temperaturas:
1) Elimine el hielo alrededor de la puerta de carga.
2) Tire del cable de emergencia para abrir la puerta de carga.
(Si la puerta de carga no se
abre, consulte el apartado
"Desbloqueo de la puerta decarga en caso de emergencia".)
CC AA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO (( CC AA RRGG AA NN OO RRMM AALL)) -- PP AA RRAA EE UU RROO PPAA
OLFP0Q5007K
■
Cargador normal
OAEEQ016063L

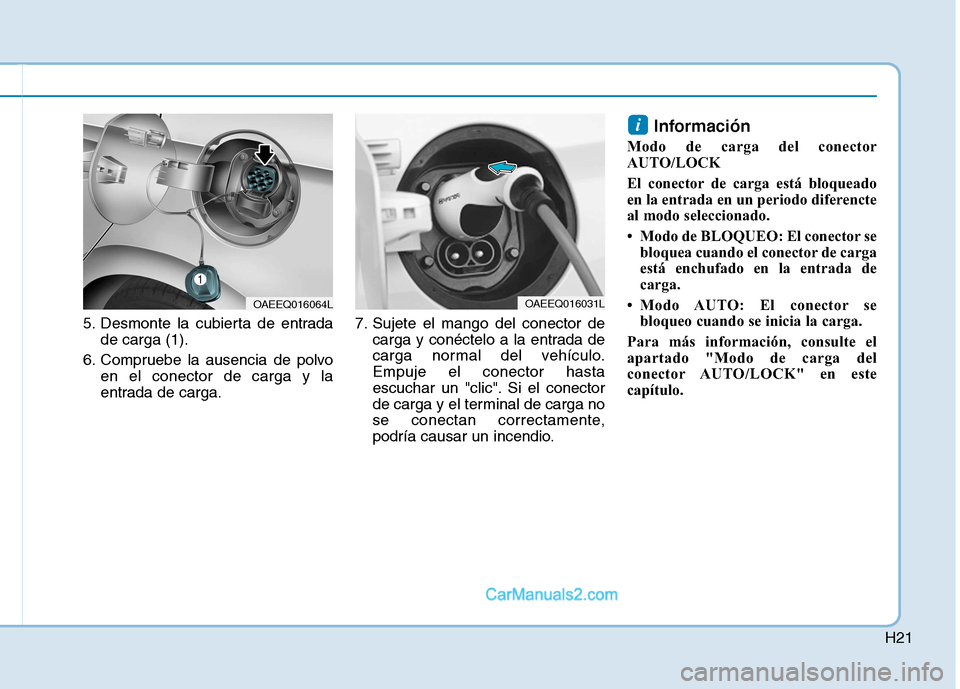

H21
5. Desmonte la cubierta de entradade carga (1).
6. Compruebe la ausencia de polvo en el conector de carga y la
entrada de carga. 7. Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo.Empuje el conector hasta
escuchar un "clic". Si el conector
de carga y el terminal de carga no
se conectan correctamente,
podría causar un incendio. Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
 Modo de BLOQUEO: El conector se bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
 Modo AUTO: El conector se bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016064LOAEEQ016031L

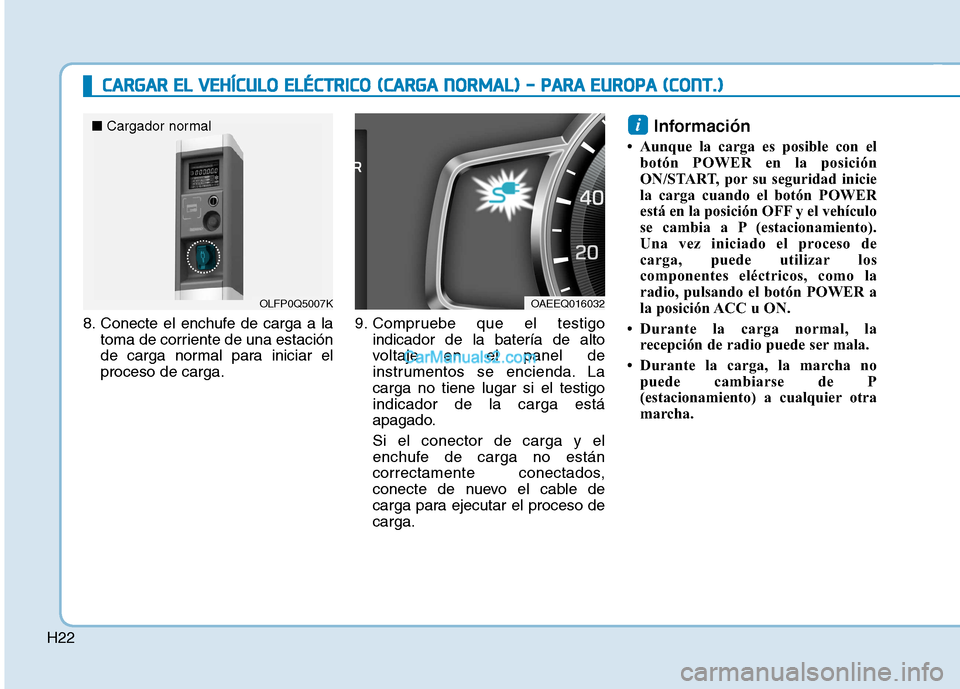

H22
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO (( CC AA RRGG AA NN OO RRMM AALL)) -- PP AA RRAA EE UU RROO PPAA (( CC OO NNTT..))
8. Conecte el enchufe de carga a la
toma de corriente de una estación
de carga normal para iniciar elproceso de carga. 9. Compruebe que el testigo
indicador de la batería de alto
voltaje en el panel de
instrumentos se encienda. Lacarga no tiene lugar si el testigoindicador de la carga está
apagado. Si el conector de carga y el
enchufe de carga no están
correctamente conectados,
conecte de nuevo el cable de
carga para ejecutar el proceso decarga. Información
 Aunque la carga es posible con el botón POWER en la posición
ON/START, por su seguridad inicie
la carga cuando el botón POWER
está en la posición OFF y el vehículo
se cambia a P (estacionamiento).
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, pulsando el botón POWER a
la posición ACC u ON.
 Durante la carga normal, la recepción de radio puede ser mala.
 Durante la carga, la marcha no puede cambiarse de P
(estacionamiento) a cualquier otra
marcha.
i
OLFP0Q5007K
■
Cargador normalOAEEQ016032

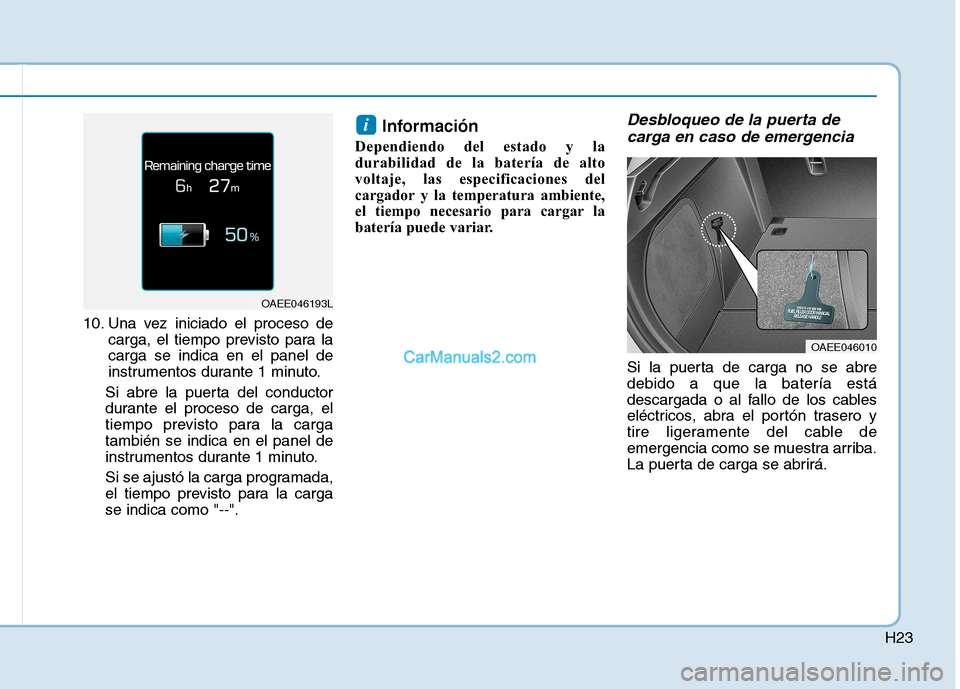

H23
10. Una vez iniciado el proceso decarga, el tiempo previsto para la carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la cargatambién se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la cargase indica como "--". Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
Desbloqueo de la puerta de carga en caso de emergencia
Si la puerta de carga no se abredebido a que la batería está
descargada o al fallo de los cables
eléctricos, abra el portón trasero y
tire ligeramente del cable de
emergencia como se muestra arriba.
La puerta de carga se abrirá.
i
OAEE046010
OAEE046193L

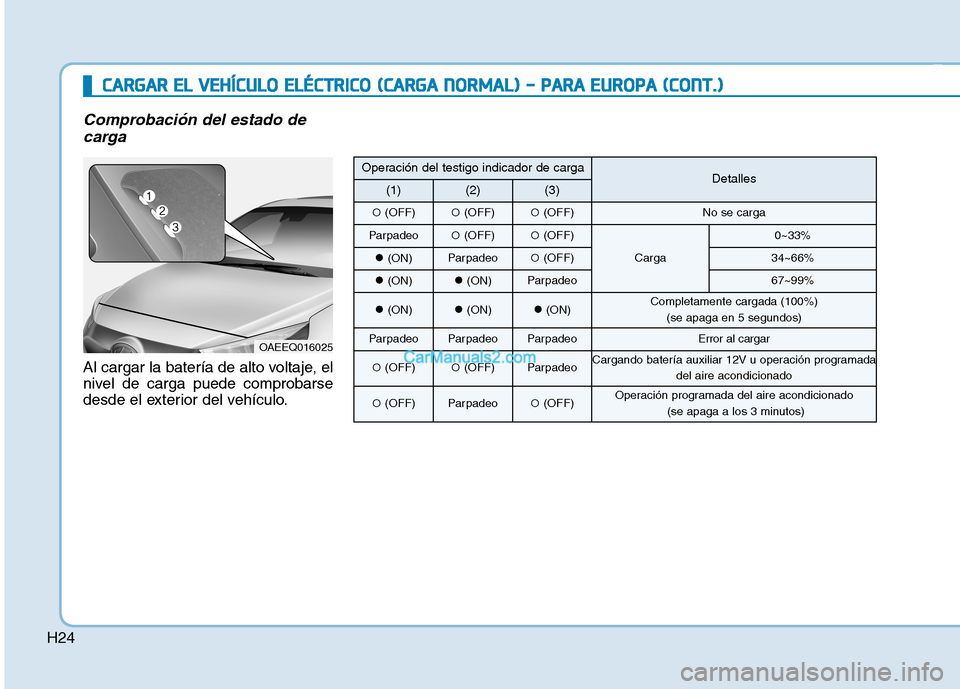

H24
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO (( CC AA RRGG AA NN OO RRMM AALL)) -- PP AA RRAA EE UU RROO PPAA (( CC OO NNTT..))
Comprobación del estado de
carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF) (OFF)(OFF)No se carga
Parpadeo (OFF)(OFF)
Carga
0~33%
(ON)Parpadeo (OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF) (OFF)ParpadeoCargando batería auxiliar 12V u operación programada
del aire acondicionado
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)

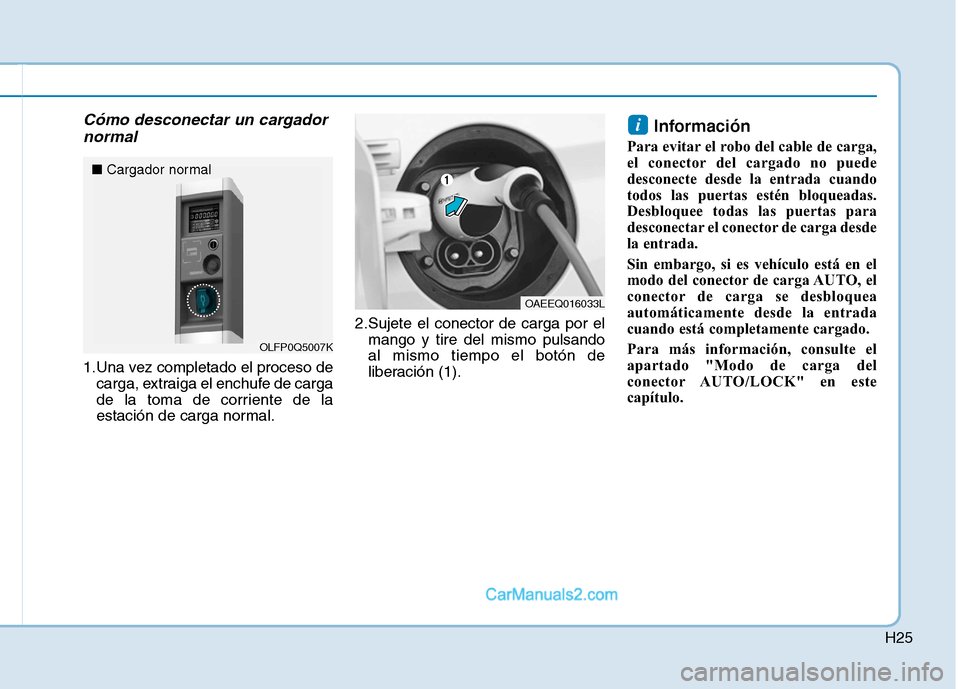

H25
Cómo desconectar un cargadornormal
1.Una vez completado el proceso de carga, extraiga el enchufe de carga
de la toma de corriente de la
estación de carga normal. 2.Sujete el conector de carga por el
mango y tire del mismo pulsandoal mismo tiempo el botón de
liberación (1). Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016033L
OLFP0Q5007K
■
Cargador normal
