2017 Hyundai Ioniq Electric Manual del propietario (in Spanish)

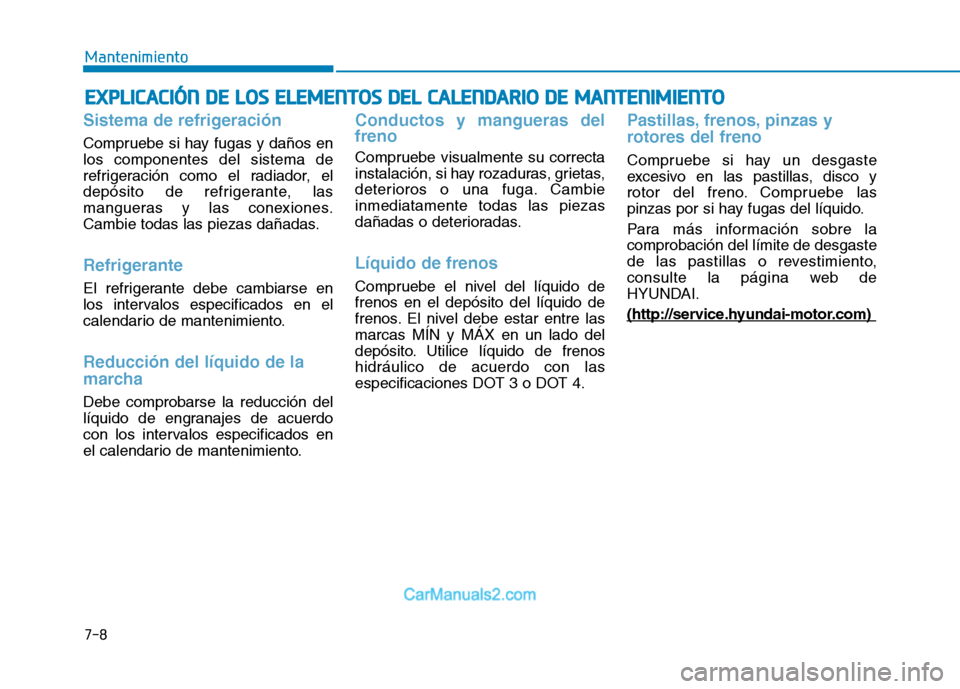

EEXX PPLLIICC AA CCIIÓÓ NN DD EE LL OO SS EE LLEE MM EENN TTOO SS DD EELL CC AA LLEE NN DDAA RRIIOO DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Sistema de refrigeración
Compruebe si hay fugas y daños en los componentes del sistema de
refrigeración como el radiador, el
depósito de refrigerante, las
mangueras y las conexiones.
Cambie todas las piezas dañadas.
Refrigerante
El refrigerante debe cambiarse en
los intervalos especificados en el
calendario de mantenimiento.
Reducción del líquido de la
marcha
Debe comprobarse la reducción del
líquido de engranajes de acuerdo
con los intervalos especificados en
el calendario de mantenimiento.
Conductos y mangueras del freno
Compruebe visualmente su correcta
instalación, si hay rozaduras, grietas,
deterioros o una fuga. Cambieinmediatamente todas las piezas
dañadas o deterioradas.
Líquido de frenos
Compruebe el nivel del líquido de frenos en el depósito del líquido de
frenos. El nivel debe estar entre lasmarcas MÍN y MÁX en un lado del
depósito. Utilice líquido de frenoshidráulico de acuerdo con las
especificaciones DOT 3 o DOT 4.
Pastillas, frenos, pinzas y
rotores del freno
Compruebe si hay un desgaste
excesivo en las pastillas, disco y
rotor del freno. Compruebe las
pinzas por si hay fugas del líquido.
Para más información sobre la comprobación del límite de desgaste
de las pastillas o revestimiento,
consulte la página web de
HYUNDAI. (http://ser
vice.hyundai-motor.com)
7-8
Mantenimiento

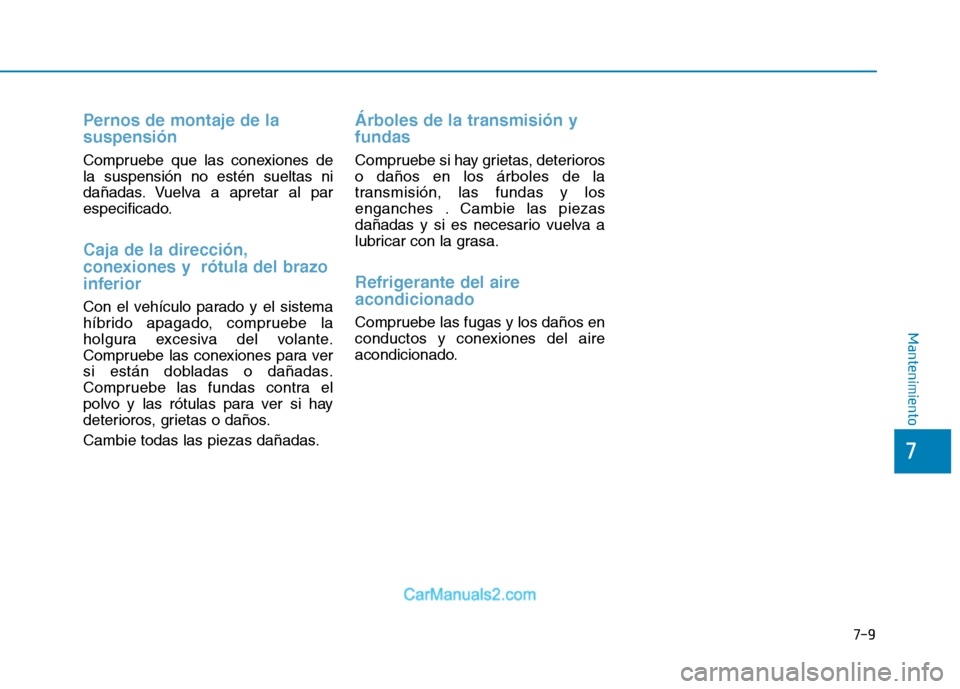

Pernos de montaje de la suspensión
Compruebe que las conexiones de la suspensión no estén sueltas ni
dañadas. Vuelva a apretar al par
especificado.
Caja de la dirección,
conexiones y rótula del brazo
inferior
Con el vehículo parado y el sistema
híbrido apagado, compruebe la
holgura excesiva del volante.
Compruebe las conexiones para ver
si están dobladas o dañadas.
Compruebe las fundas contra el
polvo y las rótulas para ver si hay
deterioros, grietas o daños.
Cambie todas las piezas dañadas.
Árboles de la transmisión y fundas
Compruebe si hay grietas, deterioros o daños en los árboles de la
transmisión, las fundas y los
enganches . Cambie las piezas
dañadas y si es necesario vuelva a
lubricar con la grasa.
Refrigerante del aire acondicionado
Compruebe las fugas y los daños en
conductos y conexiones del aire
acondicionado.7-9
7
Mantenimiento

7-10
MantenimientoR

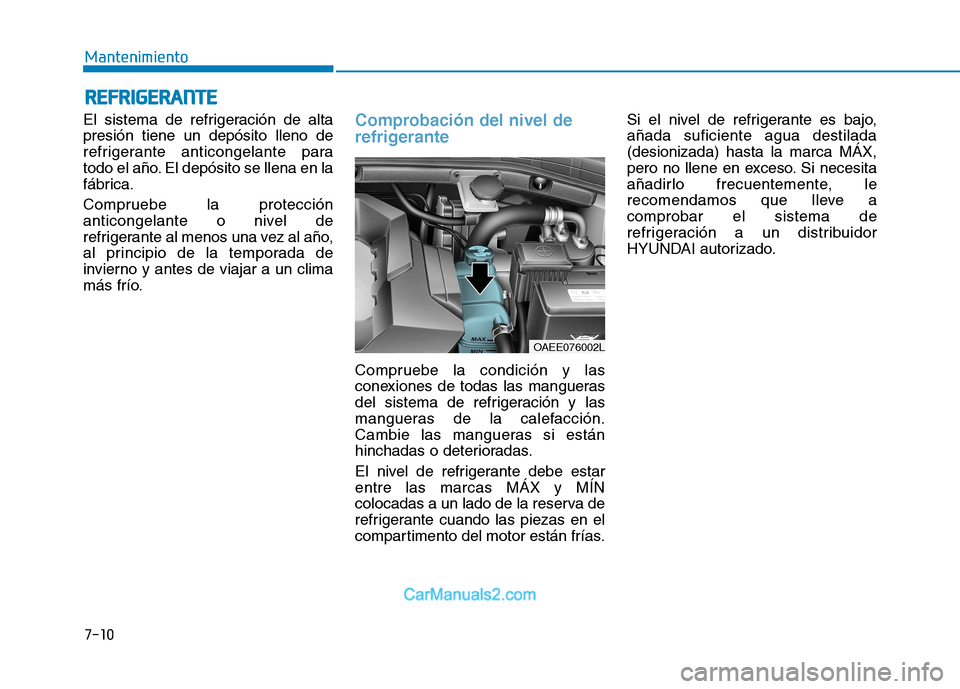

R EEFFRR IIGG EERR AA NN TTEE
El sistema de refrigeración de alta presión tiene un depósito lleno de
refrigerante anticongelante para
todo el año. El depósito se llena en la
fábrica.
Compruebe la protección
anticongelante o nivel de
refrigerante al menos una vez al año,
al principio de la temporada de
invierno y antes de viajar a un clima
más frío.Comprobación del nivel de
refrigerante
Compruebe la condición y las
conexiones de todas las mangueras
del sistema de refrigeración y las
mangueras de la calefacción.
Cambie las mangueras si están
hinchadas o deterioradas.
El nivel de refrigerante debe estar entre las marcas MÁX y MÍN
colocadas a un lado de la reserva de
refrigerante cuando las piezas en el
compartimento del motor están frías. Si el nivel de refrigerante es bajo,añada suficiente agua destilada(desionizada) hasta la marca MÁX,
pero no llene en exceso. Si necesita
añadirlo frecuentemente, le
recomendamos que lleve acomprobar el sistema de
refrigeración a un distribuidor
HYUNDAI autorizado.
OAEE076002L

7-11
7
Mantenimiento
El motor eléctrico del ventilador de
refrigeración está controlado por la
temperatura del refrigerante, la
presión del refrigerante y la
velocidad del vehículo. A medida que
se reduce la temperatura del
refrigerante, el motor eléctrico se
desconectará automáticamente.
Esta es una condición normal.
OAEE076002
NO retire la tapa de
refrigerante o eltapón de drenajemientras el radiador
esté caliente. Podría
salir refrigerante o vaporcaliente a presión y causar
lesiones graves.
(continúa)
(continúa)
Apague el motor y espere hasta que las piezas en el
compartimento del motor se
enfríen. Extreme las
precauciones cuando extraiga
el tapón de refrigerante. Rodeeel tapón con una toalla gruesa ygírelo despacio en sentido
antihorario hasta el primer tope.
Échese atrás mientras se liberala presión del sistema de
refrigeración. Después de
confirmar que se haya liberado
la presión, aún con la toallaapriete el tapón hacia abajo ycontinúe girándolo en sentido
antihorario hasta extraerlo.
ADVERTENCIA
El motor eléctrico del ventilador de
refrigeración puede
continuar operando oarrancar aunque el
vehículo no esté funcionando y
esto puede provocar graves
lesiones. Mantenga las manos, la
ropa y las herramientas alejadasde las aspas del ventilador de
refrigeración.
ADVERTENCIA

7-12
Mantenimiento

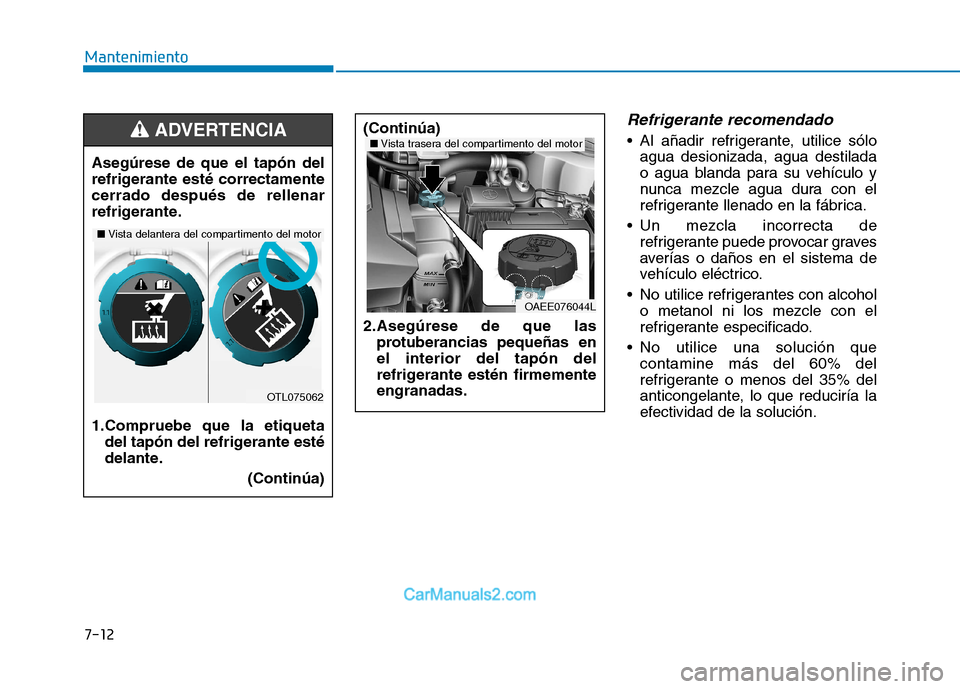

Refrigerante recomendado
Al añadir refrigerante, utilice sóloagua desionizada, agua destilada
o agua blanda para su vehículo y
nunca mezcle agua dura con el
refrigerante llenado en la fábrica.
Un mezcla incorrecta de refrigerante puede provocar graves
averías o daños en el sistema de
vehículo eléctrico.
No utilice refrigerantes con alcohol o metanol ni los mezcle con el
refrigerante especificado.
No utilice una solución que contamine más del 60% del
refrigerante o menos del 35% del
anticongelante, lo que reduciría la
efectividad de la solución.
Asegúrese de que el tapón del
refrigerante esté correctamentecerrado después de rellenar
refrigerante.
1.Compruebe que la etiqueta
del tapón del refrigerante esté
delante.
(Continúa)ADVERTENCIA
OTL075062
■Vista delantera del compartimento del motor (Continúa)
2.Asegúrese de que las
protuberancias pequeñas en el interior del tapón del
refrigerante estén firmementeengranadas.
OAEE076044L
■Vista trasera del compartimento del motor

7-13
7
Mantenimiento

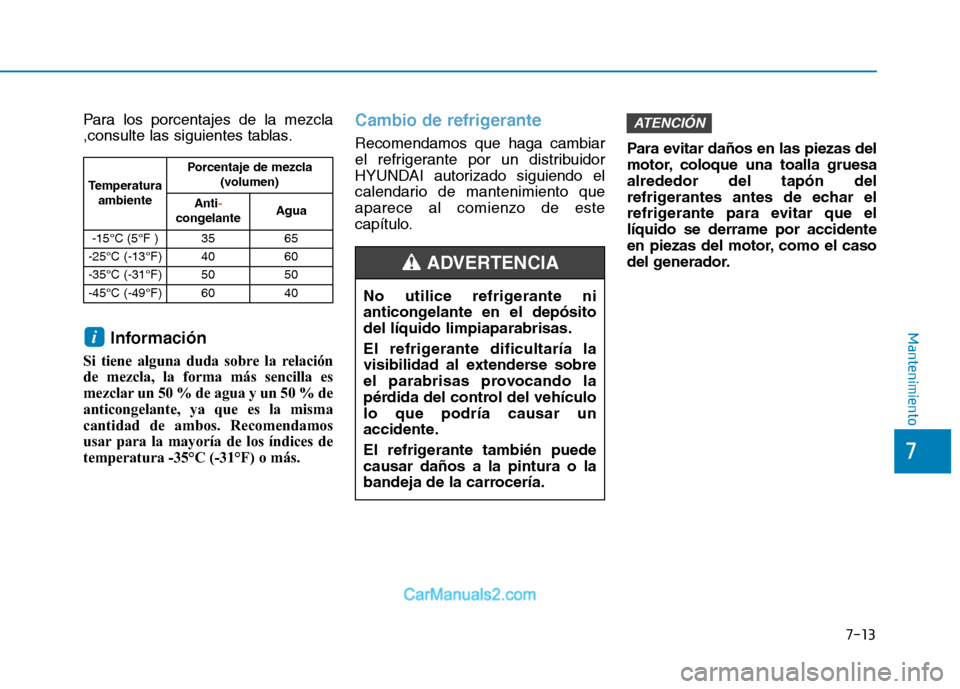

Para los porcentajes de la mezcla
,consulte las siguientes tablas.Información
Si tiene alguna duda sobre la relación
de mezcla, la forma más sencilla es
mezclar un 50 % de agua y un 50 % de
anticongelante, ya que es la misma
cantidad de ambos. Recomendamos
usar para la mayoría de los índices de
temperatura -35°C (-31°F) o más.Cambio de refrigerante
Recomendamos que haga cambiar
el refrigerante por un distribuidor
HYUNDAI autorizado siguiendo el
calendario de mantenimiento que
aparece al comienzo de este
capítulo. Para evitar daños en las piezas del
motor, coloque una toalla gruesaalrededor del tapón del
refrigerantes antes de echar el
refrigerante para evitar que ellíquido se derrame por accidente
en piezas del motor, como el caso
del generador.
ATENCIÓN
i
Temperatura
ambiente Porcentaje de mezcla
(volumen)
Anti
-congelante Agua
-15°C (5°F ) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
No utilice refrigerante ni
anticongelante en el depósitodel líquido limpiaparabrisas.
El refrigerante dificultaría la
visibilidad al extenderse sobre
el parabrisas provocando la
pérdida del control del vehículolo que podría causar un
accidente.
El refrigerante también puede causar daños a la pintura o la
bandeja de la carrocería.
ADVERTENCIA

7-14

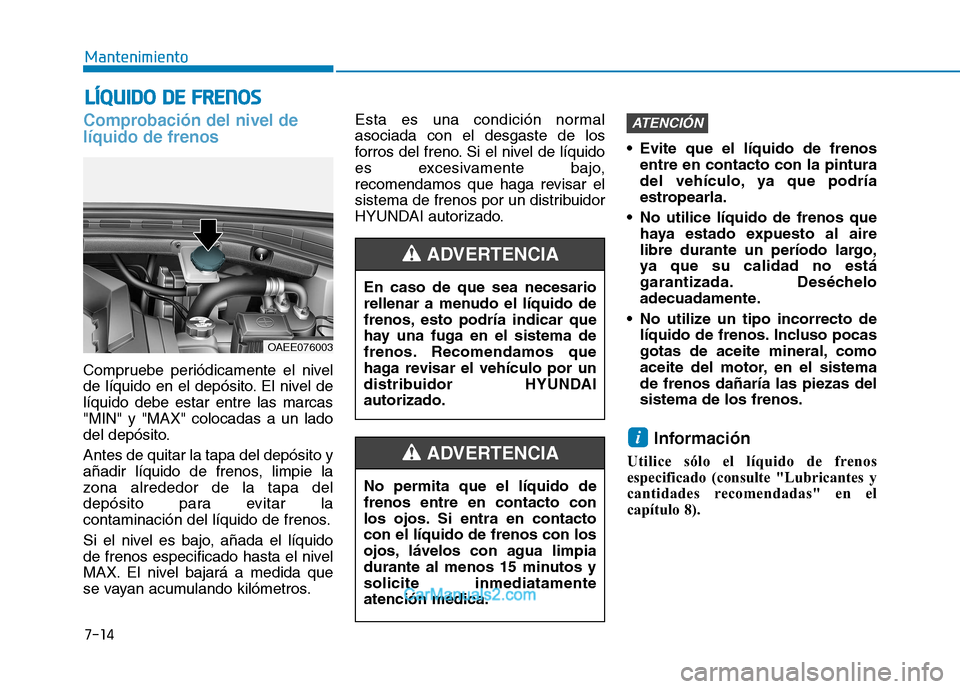

MantenimientoL
L ÍÍQQ UUIIDD OO DD EE FF RR EENN OO SS
Comprobación del nivel de líquido de frenos
Compruebe periódicamente el nivel
de líquido en el depósito. El nivel delíquido debe estar entre las marcas"MIN" y "MAX" colocadas a un lado
del depósito. Antes de quitar la tapa del depósito y
añadir líquido de frenos, limpie la
zona alrededor de la tapa del
depósito para evitar la
contaminación del líquido de frenos.
Si el nivel es bajo, añada el líquido
de frenos especificado hasta el nivel
MAX. El nivel bajará a medida que
se vayan acumulando kilómetros. Esta es una condición normalasociada con el desgaste de los
forros del freno. Si el nivel de líquido
es excesivamente bajo,
recomendamos que haga revisar el
sistema de frenos por un distribuidor
HYUNDAI autorizado.
Evite que el líquido de frenos
entre en contacto con la pintura
del vehículo, ya que podría
estropearla.
No utilice líquido de frenos que haya estado expuesto al aire
libre durante un período largo,
ya que su calidad no está
garantizada. Deséchelo
adecuadamente.
No utilize un tipo incorrecto de líquido de frenos. Incluso pocas
gotas de aceite mineral, como
aceite del motor, en el sistemade frenos dañaría las piezas delsistema de los frenos.
Información
Utilice sólo el líquido de frenos
especificado (consulte "Lubricantes y
cantidades recomendadas" en el
capítulo 8).
i
ATENCIÓN
OAEE076003 En caso de que sea necesario
rellenar a menudo el líquido de
frenos, esto podría indicar que
hay una fuga en el sistema de
frenos. Recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAIautorizado.
ADVERTENCIA
No permita que el líquido de frenos entre en contacto con
los ojos. Si entra en contactocon el líquido de frenos con los
ojos, lávelos con agua limpia
durante al menos 15 minutos ysolicite inmediatamenteatención médica.
ADVERTENCIA

7-15
7
Mantenimiento

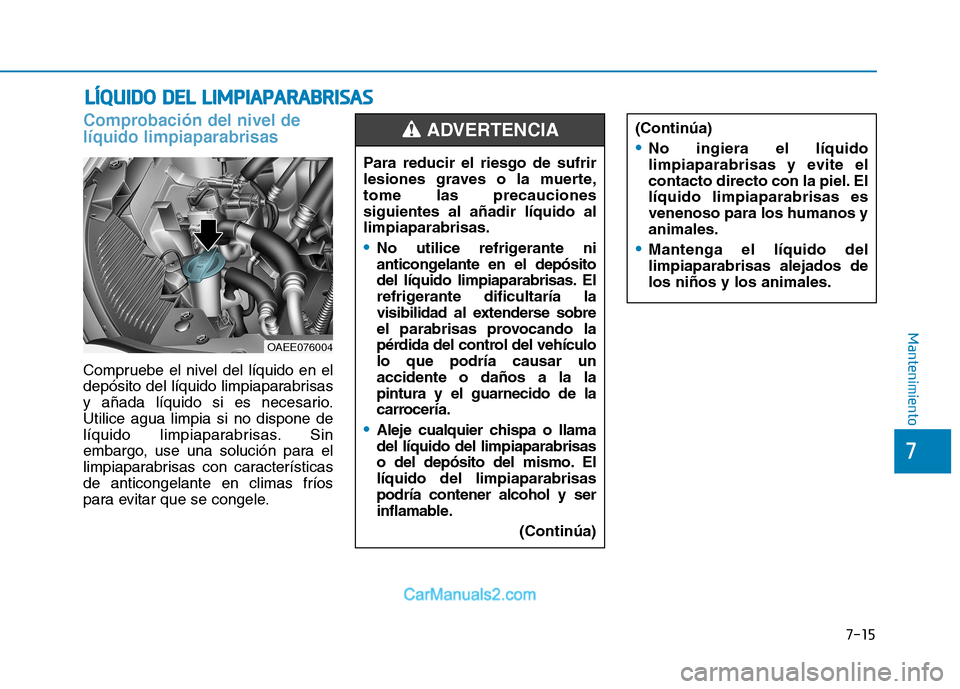

LLÍÍQQ UUIIDD OO DD EELL LL IIMM PPIIAA PPAA RRAA BBRRIISS AA SS
Comprobación del nivel de líquido limpiaparabrisas
Compruebe el nivel del líquido en el
depósito del líquido limpiaparabrisas
y añada líquido si es necesario.Utilice agua limpia si no dispone de
líquido limpiaparabrisas. Sin
embargo, use una solución para el
limpiaparabrisas con característicasde anticongelante en climas fríos
para evitar que se congele. Para reducir el riesgo de sufrir
lesiones graves o la muerte,tome las precaucionessiguientes al añadir líquido allimpiaparabrisas.
No utilice refrigerante ni
anticongelante en el depósito
del líquido limpiaparabrisas. El
refrigerante dificultaría la
visibilidad al extenderse sobre
el parabrisas provocando la
pérdida del control del vehículolo que podría causar unaccidente o daños a la lapintura y el guarnecido de la
carrocería.
Aleje cualquier chispa o llama del líquido del limpiaparabrisas
o del depósito del mismo. Ellíquido del limpiaparabrisaspodría contener alcohol y ser
inflamable.
(Continúa)
ADVERTENCIA (Continúa)
No ingiera el líquido
limpiaparabrisas y evite el
contacto directo con la piel. Ellíquido limpiaparabrisas esvenenoso para los humanos yanimales.
Mantenga el líquido del limpiaparabrisas alejados delos niños y los animales.
OAEE076004
