2017 Hyundai Ioniq Electric Brukerhåndbok (in Norwegian)

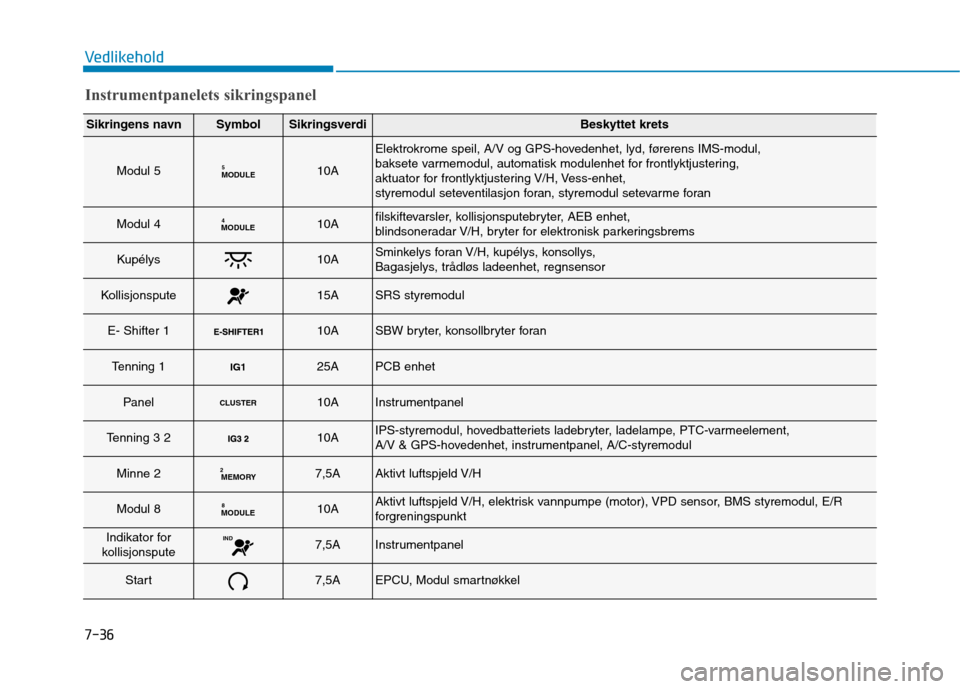

7-36
Vedlikehold
Instrumentpanelets sikringspanel
Sikringens navnSymbolSikringsverdiBeskyttet krets
Modul 5MODULE510A
Elektrokrome speil, A/V og GPS-hovedenhet, lyd, førerens IMS-modul,
baksete varmemodul, automatisk modulenhet for frontlyktjustering,
aktuator for frontlyktjustering V/H, Vess-enhet,
styremodul seteventilasjon foran, styremodul setevarme foran
Modul 4MODULE410Afilskiftevarsler, kollisjonsputebryter, AEB enhet,
blindsoneradar V/H, bryter for elektronisk parkeringsbrems
Kupélys10ASminkelys foran V/H, kupélys, konsollys,
Bagasjelys, trådløs ladeenhet, regnsensor
Kollisjonspute15ASRS styremodul
E- Shifter 110ASBW bryter, konsollbryter foran
Tenning 1IG125APCB enhet
PanelCLUSTER10AInstrumentpanel
Tenning 3 210AIPS-styremodul, hovedbatteriets ladebryter, ladelampe, PTC-varmeelement,
A/V & GPS-hovedenhet, instrumentpanel, A/C-styremodul
Minne 2MEMORY
27,5AAktivt luftspjeld V/H
Modul 8MODULE 810AAktivt luftspjeld V/H, elektrisk vannpumpe (motor), VPD sensor, BMS styremodul, E/R
forgreningspunkt
Indikator for
kollisjonsputeIND7,5AInstrumentpanel
Start7,5AEPCU, Modul smartnøkkel

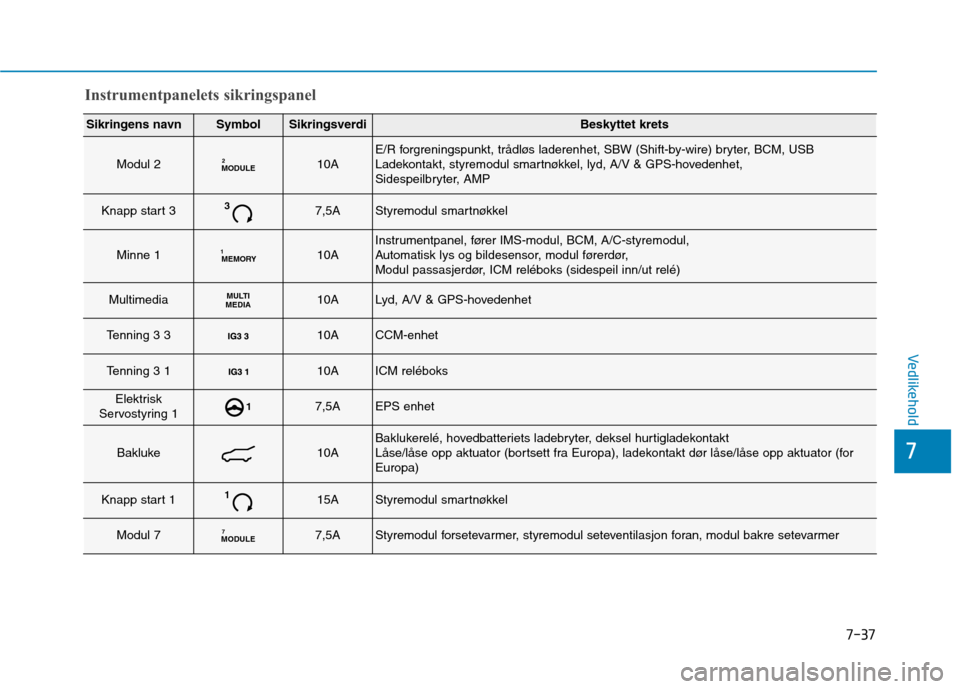

7-37
7
Vedlikehold
Instrumentpanelets sikringspanel
Sikringens navnSymbolSikringsverdiBeskyttet krets
Modul 2MODULE210AE/R forgreningspunkt, trådløs laderenhet, SBW (Shift-by-wire) bryter, BCM, USB
Ladekontakt, styremodul smartnøkkel, lyd, A/V & GPS-hovedenhet,
Sidespeilbryter, AMP
Knapp start 337,5AStyremodul smartnøkkel
Minne 1MEMORY
110AInstrumentpanel, fører IMS-modul, BCM, A/C-styremodul,
Automatisk lys og bildesensor, modul førerdør,
Modul passasjerdør, ICM reléboks (sidespeil inn/ut relé)
MultimediaMULTI
MEDIA10ALyd, A/V & GPS-hovedenhet
Tenning 3 310ACCM-enhet
Tenning 3 110AICM reléboks
Elektrisk
Servostyring 117,5AEPS enhet
Bakluke10ABaklukerelé, hovedbatteriets ladebryter, deksel hurtigladekontakt
Låse/låse opp aktuator (bortsett fra Europa), ladekontakt dør låse/låse opp aktuator (forEuropa)
Knapp start 1115AStyremodul smartnøkkel
Modul 7MODULE 77,5AStyremodul forsetevarmer, styremodul seteventilasjon foran, modul bakre setevarmer

7-38
Vedlikehold
Instrumentpanelets sikringspanel
Sikringens navnSymbolSikringsverdiBeskyttet krets
Oppvarmet ratt15ABCM
Soltak20ASoltakmotor
Strøm til høyrevinduRH25AStrøm vindu (H) relé, vindusbryter passasjerside, fører sikkerhetbryter vindu
Venstre vinduLH25AStrømrelé vindu (V), førerside vindusbryter,
Modul passasjersikkerhet vindu
Knapp start 227,5ALåsemodul, styremodul smartnøkkel, start/stoppbryter
BremsebryterBRAKE
S WITCH7,5AStopplysbryter, styremodul smartnøkkel
OBC10AOBC
Klimaanlegg7,5AIoniserer, A/C-styremodul, elektronisk A/C kompressor, E/R forgreningspunkt
Skive15AMultifunksjonsbryter
Setevarme bakRR25AModul setevarme bak
Lader10ACCM enhet (for Europa), normalt ladekontaktlys (unntatt Europa),
ICM reléboks (ladekontakt låse/låse opp relé)
Strøm førerseteDRV30AFørersete manuell bryter, fører IMS-modul

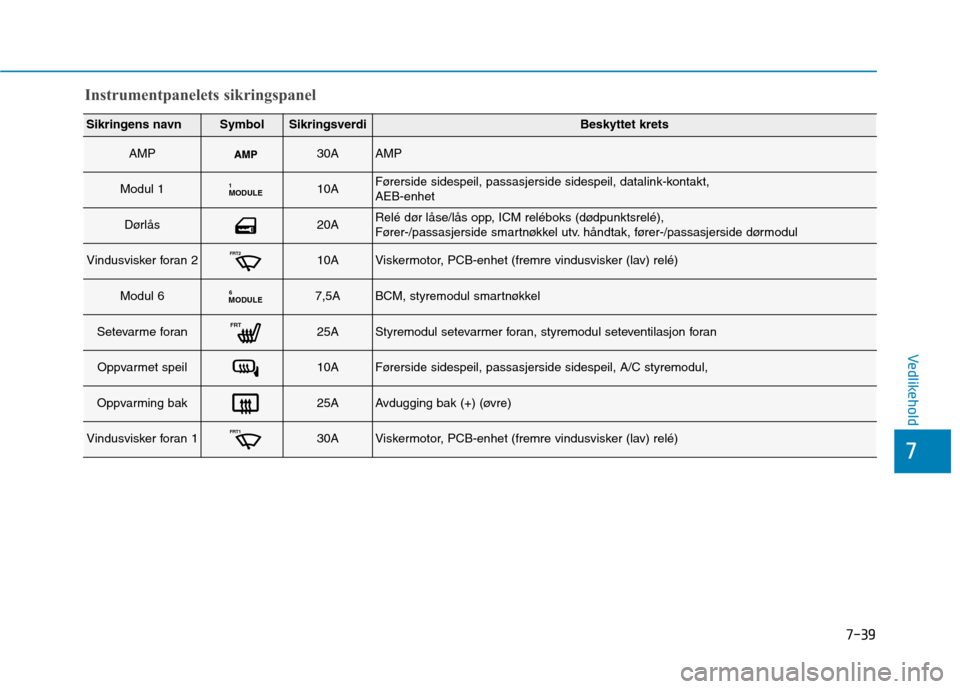

7-39
7
Vedlikehold
Instrumentpanelets sikringspanel
Sikringens navnSymbolSikringsverdiBeskyttet krets
AMP30AAMP
Modul 1MODULE110AFørerside sidespeil, passasjerside sidespeil, datalink-kontakt, AEB-enhet
Dørlås20ARelé dør låse/lås opp, ICM reléboks (dødpunktsrelé),
Fører-/passasjerside smartnøkkel utv. håndtak, fører-/passasjerside dørmodul
Vindusvisker foran 2FRT210AViskermotor, PCB-enhet (fremre vindusvisker (lav) relé)
Modul 6MODULE 67,5ABCM, styremodul smartnøkkel
Setevarme foranFRT25AStyremodul setevarmer foran, styremodul seteventilasjon foran
Oppvarmet speil10AFørerside sidespeil, passasjerside sidespeil, A/C styremodul,
Oppvarming bak25AAvdugging bak (+) (øvre)
Vindusvisker foran 1FRT130AViskermotor, PCB-enhet (fremre vindusvisker (lav) relé)

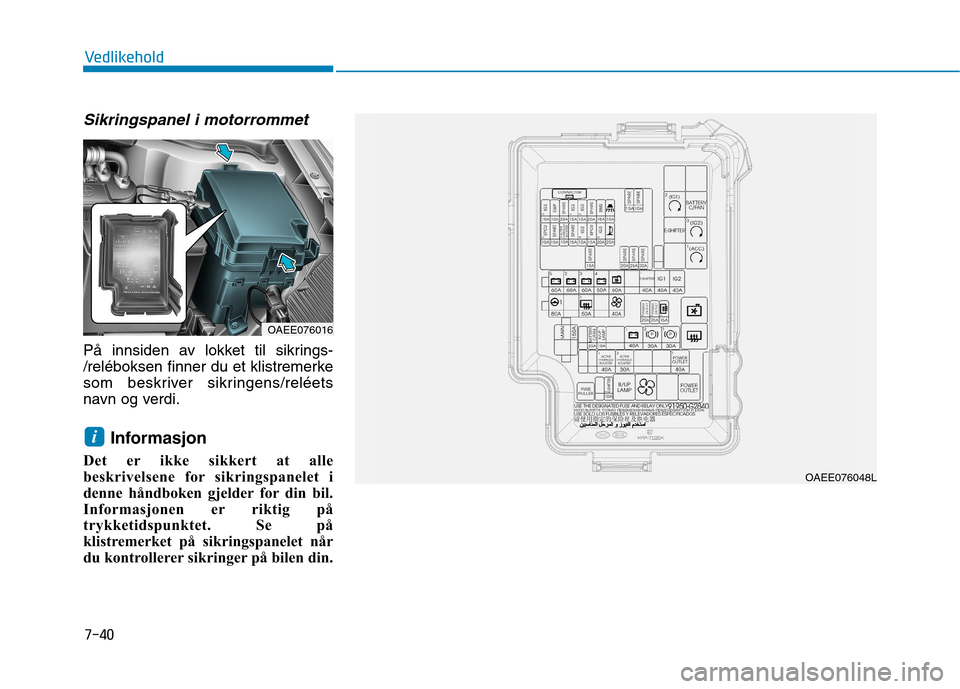

7-40
Vedlikehold
Sikringspanel i motorrommet
På innsiden av lokket til sikrings-
/reléboksen finner du et klistremerke
som beskriver sikringens/reléets
navn og verdi.Informasjon
Det er ikke sikkert at alle
beskrivelsene for sikringspanelet i
denne håndboken gjelder for din bil.
Informasjonen er riktig på
trykketidspunktet. Se på
klistremerket på sikringspanelet når
du kontrollerer sikringer på bilen din.
i
OAEE076048L
OAEE076016

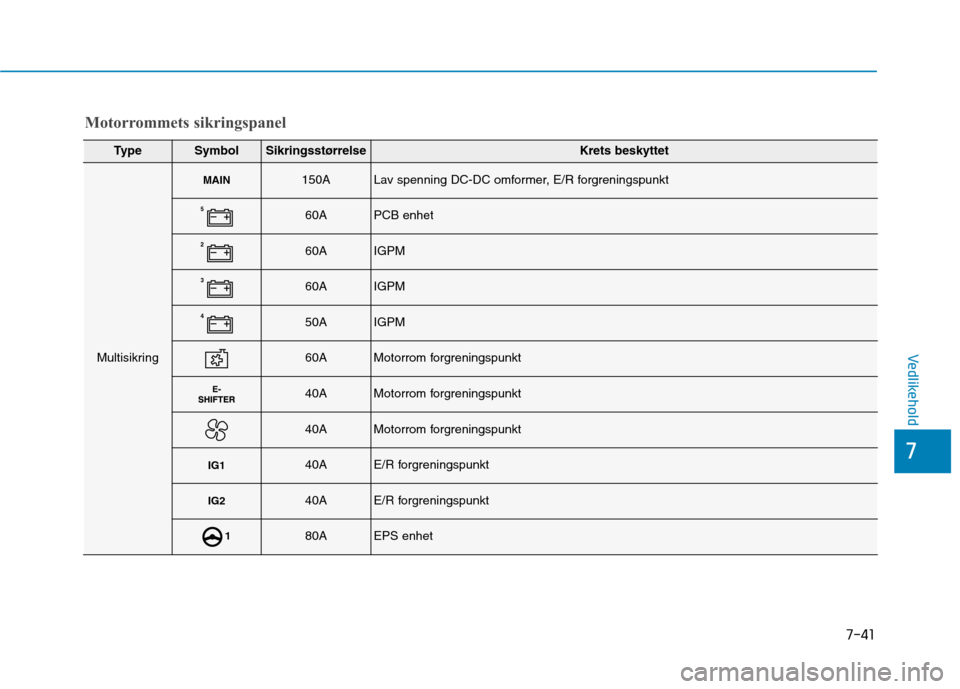

7-41
7
Vedlikehold
Motorrommets sikringspanel
TypeSymbolSikringsstørrelseKrets beskyttet
Multisikring
MAIN150ALav spenning DC-DC omformer, E/R forgreningspunkt
560APCB enhet
260AIGPM
360AIGPM
450AIGPM
60AMotorrom forgreningspunkt
40AMotorrom forgreningspunkt
40AMotorrom forgreningspunkt
IG140AE/R forgreningspunkt
IG240AE/R forgreningspunkt
180AEPS enhet

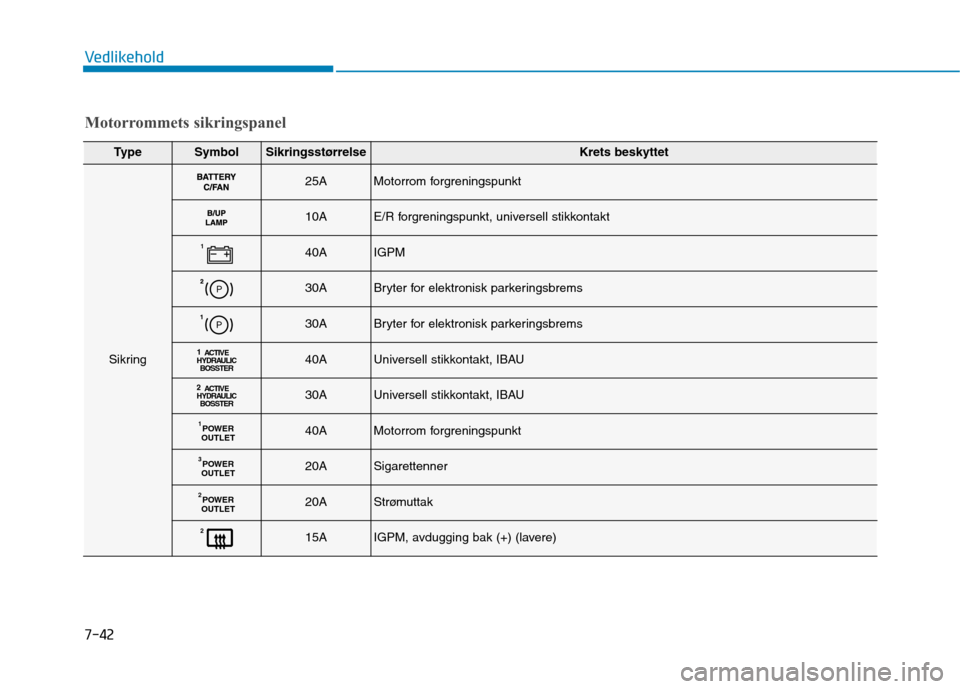

7-42
Vedlikehold
Motorrommets sikringspanel
TypeSymbolSikringsstørrelseKrets beskyttet
Sikring
25AMotorrom forgreningspunkt
10AE/R forgreningspunkt, universell stikkontakt
140AIGPM
30ABryter for elektronisk parkeringsbrems
30ABryter for elektronisk parkeringsbrems
1ACTIVE
HYDRAULIC BO SSTER40AUniversell stikkontakt, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AUniversell stikkontakt, IBAU
POWER
OUTLET140AMotorrom forgreningspunkt
POWER
OUTLET
320ASigarettenner
POWER
OUTLET
220AStrømuttak
215AIGPM, avdugging bak (+) (lavere)

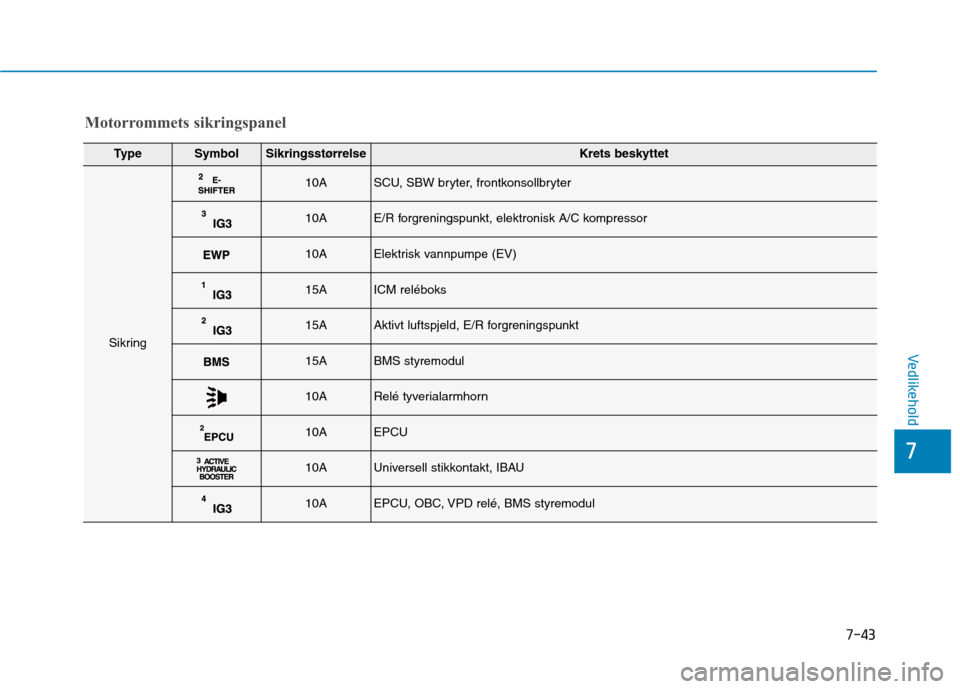

7-43
7
Vedlikehold
Motorrommets sikringspanel
TypeSymbolSikringsstørrelseKrets beskyttet
Sikring
10ASCU, SBW bryter, frontkonsollbryter
10AE/R forgreningspunkt, elektronisk A/C kompressor
10AElektrisk vannpumpe (EV)
15AICM reléboks
15AAktivt luftspjeld, E/R forgreningspunkt
15ABMS styremodul
10ARelé tyverialarmhorn
10AEPCU
10AUniversell stikkontakt, IBAU
10AEPCU, OBC, VPD relé, BMS styremodul
