2017 Hyundai Ioniq Electric Brukerhåndbok (in Norwegian)

3-40
Komfortsystemer for bilen

Den viser batteriets ladestatus når
det lades opp av de regenerative
bremsene (deselerering eller kjøring
i nedoverbakke).
Jo mer elektrisk energi som lades,
desto lavere er måleinstrumentetsnivå.State of Charge (SOC)(ladestatus) måleinstrument for
høyspenningsbatteriet
SOC måleinstrumentet viser
høyspenningsbatteriets ladestatus.
"L (Lavt) eller 0"-posisjonen på
indikatoren viser at det ikke er
tilstrekkelig energi i
høyspenningsbatteriet. "H (Høy) eller
1"-posisjon viser at kjørebatteriet erfullt oppladet.
Ved kjøring på hovedveier eller
motorveier, må du alltid kontrollere
på forhånd om kjørebatteriet er
tilstrekkelig oppladet. Dersom det er 2~3 målesøyler (nær
"L (Lav) eller 0"-området) på SOC
måleinstrumentet, slås varsellampen
PÅ for å gjøre deg oppmerksom på
batterinivået.
Når varsellampen slår seg PÅ, kan
bilen kjøre enda 20~30 km (12~18
miles), avhengig av kjørehastighet,
varmeapparat / klimaanlegg, vær,
kjørestil og andre faktorer. Det er
nødvendig å lade opp batteriet.
OAEE046102
OAEEQ016062

3-41
Komfortsystemer for bilen
3

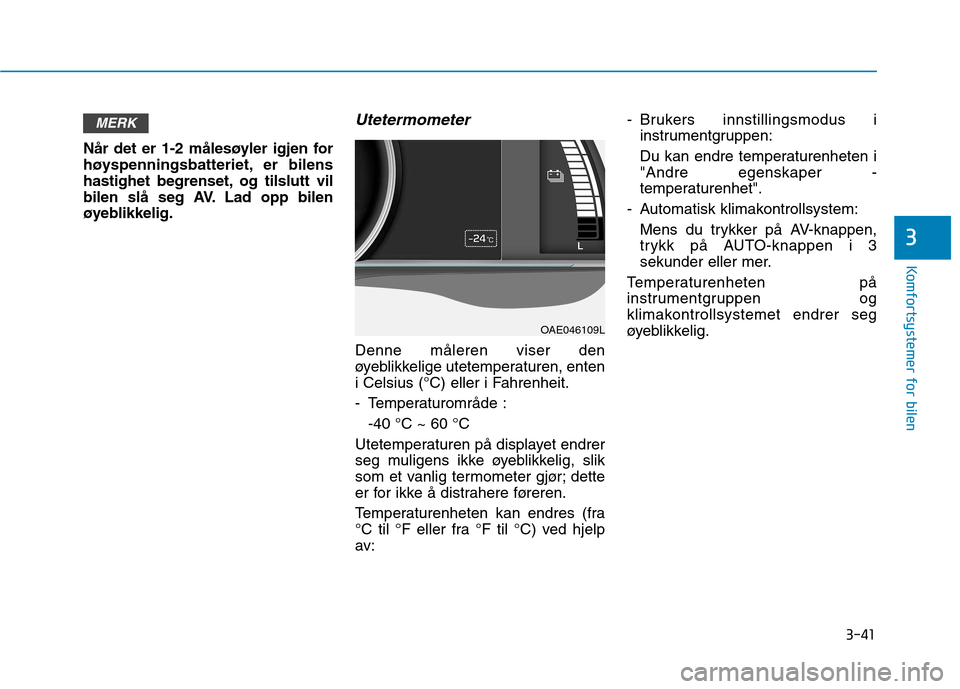

Når det er 1-2 målesøyler igjen for
høyspenningsbatteriet, er bilens
hastighet begrenset, og tilslutt vil
bilen slå seg AV. Lad opp bilen
øyeblikkelig.
Utetermometer
Denne måleren viser den
øyeblikkelige utetemperaturen, enten
i Celsius (°C) eller i Fahrenheit.
- Temperaturområde :-40 °C ~ 60 °C
Utetemperaturen på displayet endrer
seg muligens ikke øyeblikkelig, slik
som et vanlig termometer gjør; dette
er for ikke å distrahere føreren.
Temperaturenheten kan endres (fra
°C til °F eller fra °F til °C) ved hjelp
av: - Brukers innstillingsmodus i
instrumentgruppen:
Du kan endre temperaturenheten i "Andre egenskaper -
temperaturenhet".
- Automatisk klimakontrollsystem:
Mens du trykker på AV-knappen,
trykk på AUTO-knappen i 3
sekunder eller mer.
Temperaturenheten på
instrumentgruppen og
klimakontrollsystemet endrer seg
øyeblikkelig.
MERK
OAE046109L

3-42
Komfortsystemer for bilen

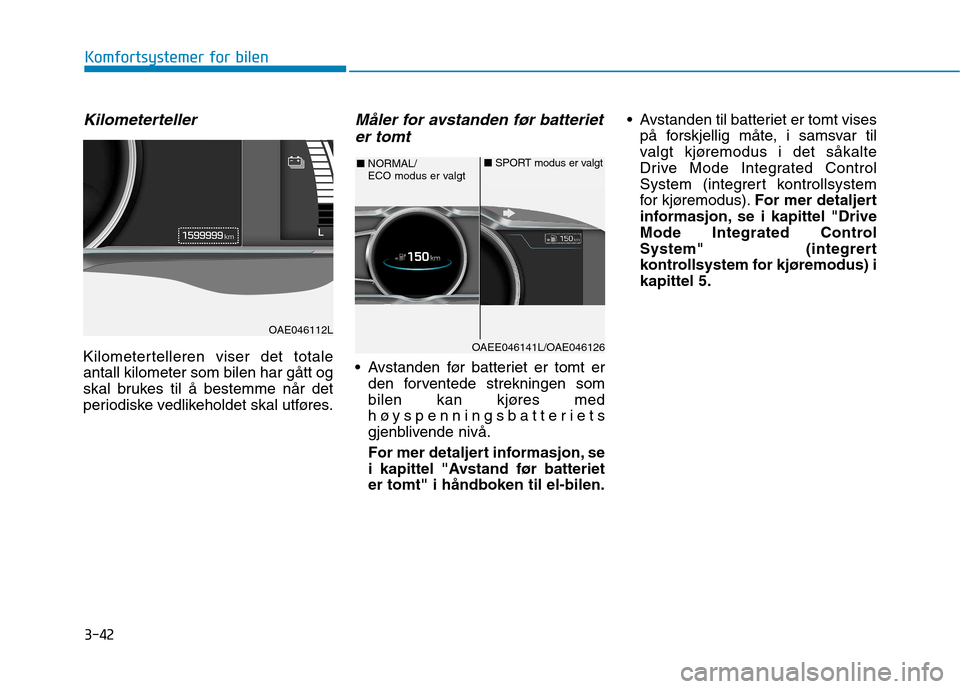

Kilometerteller
Kilometertelleren viser det totale antall kilometer som bilen har gått og
skal brukes til å bestemme når det
periodiske vedlikeholdet skal utføres.
Måler for avstanden før batterieter tomt
Avstanden før batteriet er tomt er den forventede strekningen som
bilen kan kjøres med
høyspenningsbatteriets
gjenblivende nivå.
For mer detaljert informasjon, se
i kapittel "Avstand før batterieter tomt" i håndboken til el-bilen. Avstanden til batteriet er tomt vises
på forskjellig måte, i samsvar til
valgt kjøremodus i det såkalte
Drive Mode Integrated Control
System (integrert kontrollsystem
for kjøremodus). For mer detaljert
informasjon, se i kapittel "Drive
Mode Integrated Control
System" (integrert
kontrollsystem for kjøremodus) ikapittel 5.
OAE046112L
OAEE046141L/OAE046126
■ NORMAL/
ECO modus er valgt ■
SPORT modus er valgt

3-43
Komfortsystemer for bilen
3

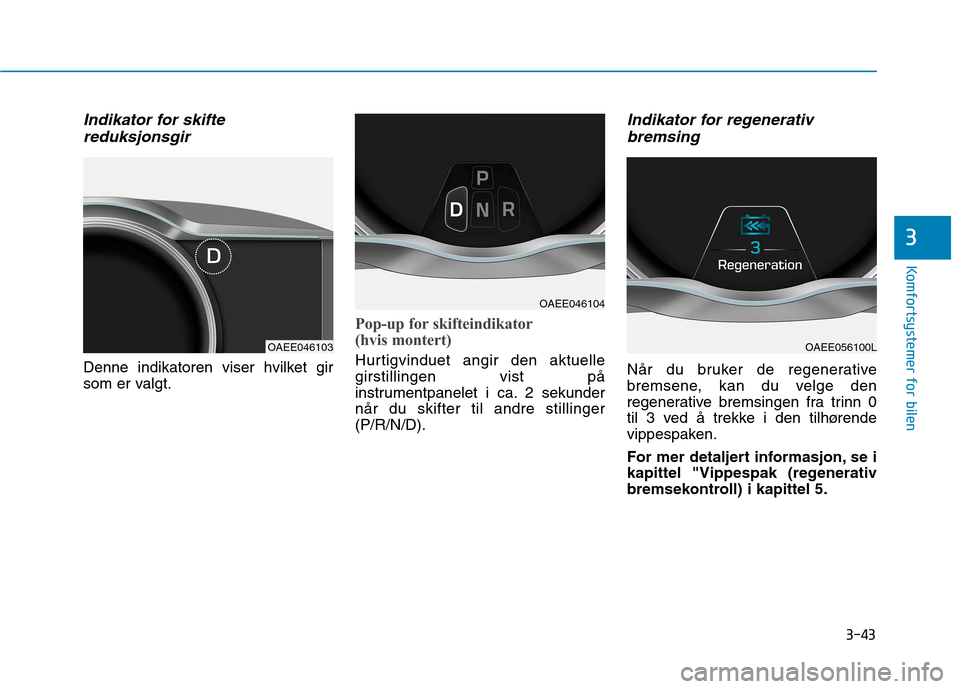

Indikator for skiftereduksjonsgir
Denne indikatoren viser hvilket gir
som er valgt.
Pop-up for skifteindikator
(hvis montert)
Hurtigvinduet angir den aktuelle girstillingen vist på
instrumentpanelet i ca. 2 sekundernår du skifter til andre stillinger(P/R/N/D).
Indikator for regenerativbremsing
Når du bruker de regenerative
bremsene, kan du velge den
regenerative bremsingen fra trinn 0
til 3 ved å trekke i den tilhørende
vippespaken.
For mer detaljert informasjon, se i
kapittel "Vippespak (regenerativ
bremsekontroll) i kapittel 5.
OAEE046103
OAEE046104
OAEE056100L

3-44
Komfortsystemer for bilen

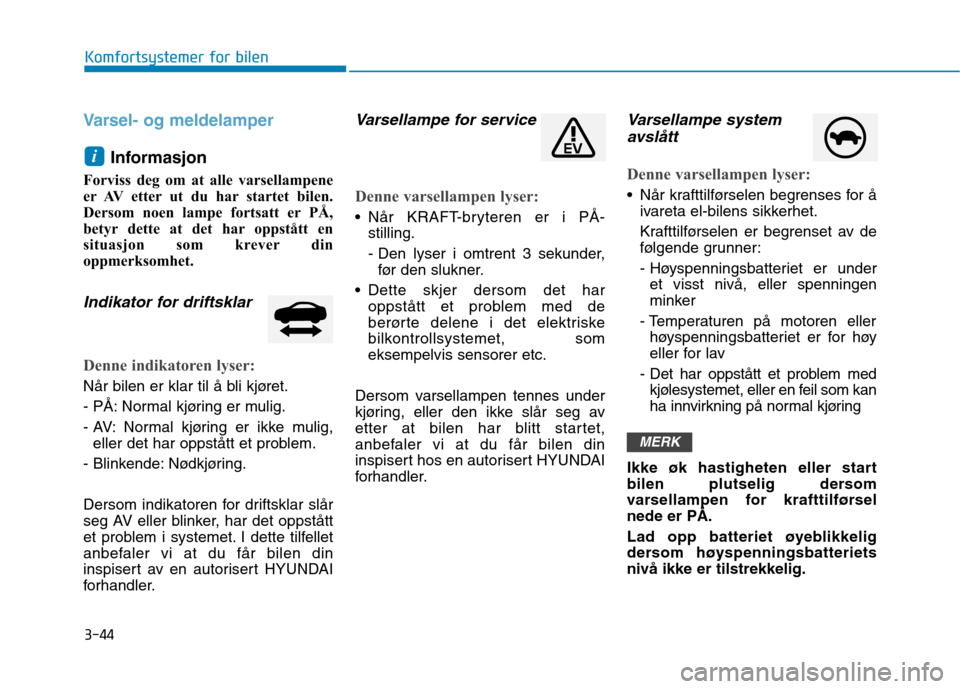

Varsel- og meldelamper
Informasjon
Forviss deg om at alle varsellampene
er AV etter ut du har startet bilen.
Dersom noen lampe fortsatt er PÅ,
betyr dette at det har oppstått en
situasjon som krever din
oppmerksomhet.
Indikator for driftsklar
Denne indikatoren lyser:
Når bilen er klar til å bli kjøret.
- PÅ: Normal kjøring er mulig.
- AV: Normal kjøring er ikke mulig, eller det har oppstått et problem.
- Blinkende: Nødkjøring.
Dersom indikatoren for driftsklar slår
seg AV eller blinker, har det oppstått
et problem i systemet. I dette tilfellet
anbefaler vi at du får bilen din
inspisert av en autorisert HYUNDAI
forhandler.
Varsellampe for service
Denne varsellampen lyser:
Når KRAFT-bryteren er i PÅ- stilling.
- Den lyser i omtrent 3 sekunder,før den slukner.
Dette skjer dersom det har oppstått et problem med de
berørte delene i det elektriske
bilkontrollsystemet, someksempelvis sensorer etc.
Dersom varsellampen tennes under
kjøring, eller den ikke slår seg av
etter at bilen har blitt startet,
anbefaler vi at du får bilen din
inspisert hos en autorisert HYUNDAI
forhandler.
Varsellampe system avslått
Denne varsellampen lyser:
Når krafttilførselen begrenses for å ivareta el-bilens sikkerhet.
Krafttilførselen er begrenset av de
følgende grunner:
- Høyspenningsbatteriet er underet visst nivå, eller spenningen
minker
- Temperaturen på motoren eller høyspenningsbatteriet er for høy
eller for lav
- Det har oppstått et problem med kjølesystemet, eller en feil som kan
ha innvirkning på normal kjøring
Ikke øk hastigheten eller start
bilen plutselig dersom
varsellampen for krafttilførselnede er PÅ.
Lad opp batteriet øyeblikkelig
dersom høyspenningsbatterietsnivå ikke er tilstrekkelig.
MERK
i

3-45
Komfortsystemer for bilen
3

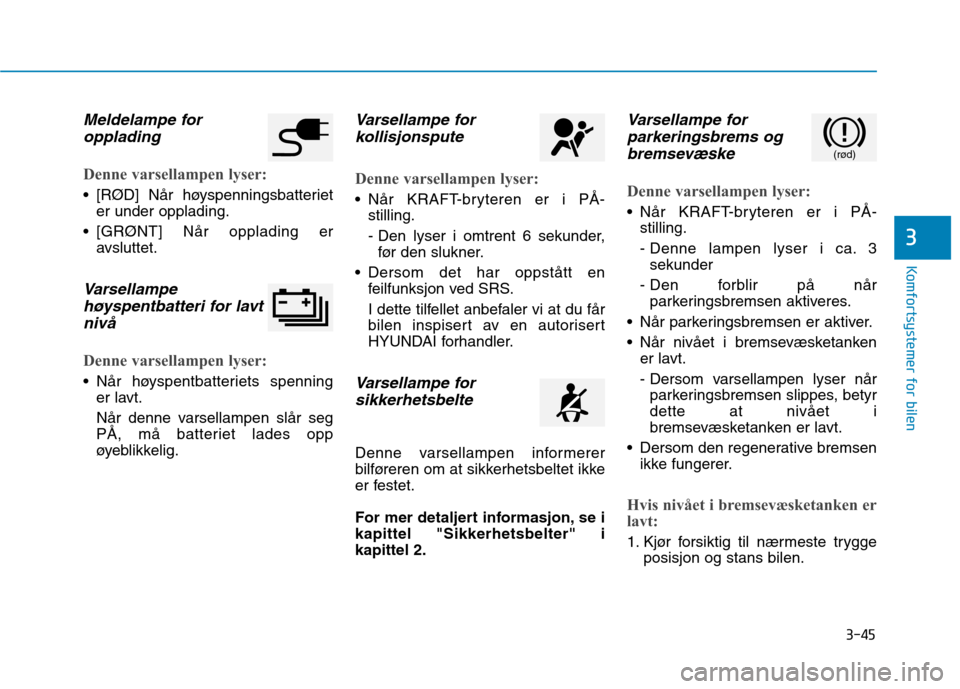

Meldelampe foropplading
Denne varsellampen lyser:
[RØD] Når høyspenningsbatteriet er under opplading.
[GRØNT] Når opplading er avsluttet.
Varsellampe
høyspentbatteri for lavtnivå
Denne varsellampen lyser:
Når høyspentbatteriets spenning er lavt.
Når denne varsellampen slår seg
PÅ, må batteriet lades opp
øyeblikkelig.
Varsellampe for
kollisjonspute
Denne varsellampen lyser:
Når KRAFT-bryteren er i PÅ- stilling.
- Den lyser i omtrent 6 sekunder,før den slukner.
Dersom det har oppstått en feilfunksjon ved SRS.
I dette tilfellet anbefaler vi at du får
bilen inspisert av en autorisert
HYUNDAI forhandler.
Varsellampe for
sikkerhetsbelte
Denne varsellampen informerer
bilføreren om at sikkerhetsbeltet ikke
er festet.
For mer detaljert informasjon, se i kapittel "Sikkerhetsbelter" ikapittel 2.
Varsellampe forparkeringsbrems og
bremsevæske
Denne varsellampen lyser:
Når KRAFT-bryteren er i PÅ- stilling.
- Denne lampen lyser i ca. 3sekunder
- Den forblir på når
parkeringsbremsen aktiveres.
Når parkeringsbremsen er aktiver.
Når nivået i bremsevæsketanken er lavt.
- Dersom varsellampen lyser nårparkeringsbremsen slippes, betyr dette at nivået i
bremsevæsketanken er lavt.
Dersom den regenerative bremsen ikke fungerer.
Hvis nivået i bremsevæsketanken er
lavt:
1. Kjør forsiktig til nærmeste trygge posisjon og stans bilen.
(rød)

3-46
Komfortsystemer for bilen

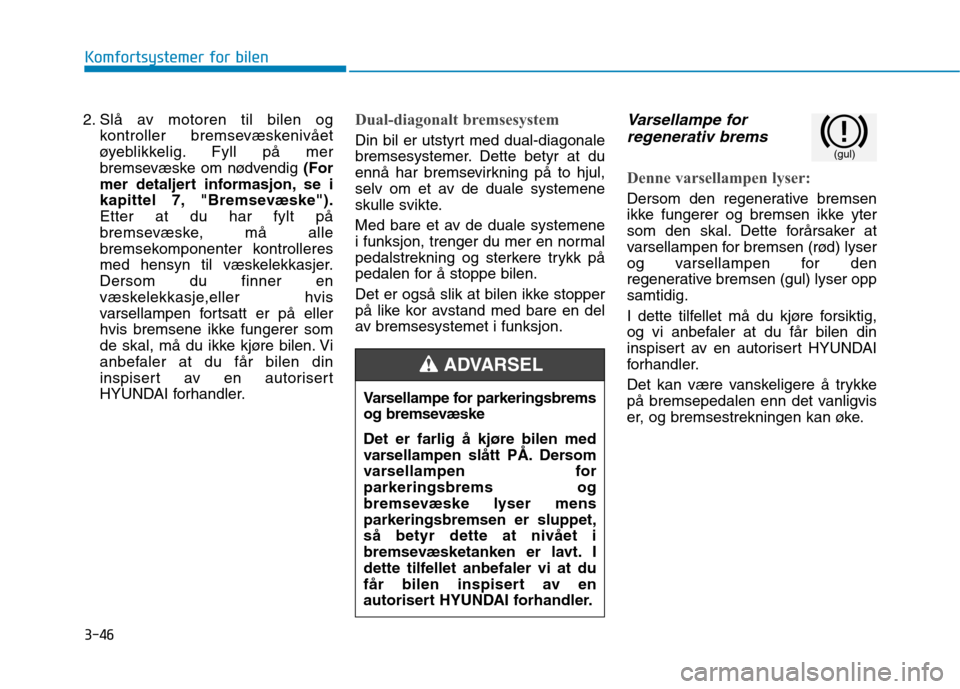

2. Slå av motoren til bilen ogkontroller bremsevæskenivået
øyeblikkelig. Fyll på mer
bremsevæske om nødvendig (For
mer detaljert informasjon, se i
kapittel 7, "Bremsevæske").Etter at du har fylt på
bremsevæske, må alle
bremsekomponenter kontrolleres
med hensyn til væskelekkasjer.Dersom du finner en
væskelekkasje,eller hvis
varsellampen fortsatt er på eller
hvis bremsene ikke fungerer som
de skal, må du ikke kjøre bilen. Vi
anbefaler at du får bilen din
inspisert av en autorisert
HYUNDAI forhandler.Dual-diagonalt bremsesystem
Din bil er utstyrt med dual-diagonale
bremsesystemer. Dette betyr at du
ennå har bremsevirkning på to hjul,
selv om et av de duale systemene
skulle svikte.
Med bare et av de duale systemene
i funksjon, trenger du mer en normal
pedalstrekning og sterkere trykk på
pedalen for å stoppe bilen.
Det er også slik at bilen ikke stopper
på like kor avstand med bare en del
av bremsesystemet i funksjon.
Varsellampe for
regenerativ brems
Denne varsellampen lyser:
Dersom den regenerative bremsen
ikke fungerer og bremsen ikke yter
som den skal. Dette forårsaker at
varsellampen for bremsen (rød) lyser
og varsellampen for den
regenerative bremsen (gul) lyser oppsamtidig.
I dette tilfellet må du kjøre forsiktig,
og vi anbefaler at du får bilen din
inspisert av en autorisert HYUNDAI
forhandler.
Det kan være vanskeligere å trykke
på bremsepedalen enn det vanligvis
er, og bremsestrekningen kan øke.
Varsellampe for parkeringsbrems
og bremsevæske Det er farlig å kjøre bilen med
varsellampen slått PÅ. Dersom
varsellampen forparkeringsbrems og
bremsevæske lyser mensparkeringsbremsen er sluppet,så betyr dette at nivået i
bremsevæsketanken er lavt. I
dette tilfellet anbefaler vi at du
får bilen inspisert av en
autorisert HYUNDAI forhandler.
ADVARSEL
(gul)

3-47
Komfortsystemer for bilen
3
Varsellampe forblokkeringsfri brems
(anti-lock brake system - ABS)
Denne varsellampen lyser:
Når KRAFT-bryteren er i PÅ- stilling.
- Den lyser i omtrent 3 sekunder,før den slukner.
Dersom det har oppstått en funksjonsfeil ved ABS-systemet
(det normale bremsesystemet kan
fortsatt brukes uten hjelp fra anti-
lock bremsesystemet).
I dette tilfellet anbefaler vi at du får
bilen inspisert av en autorisert
HYUNDAI forhandler.
Varsellampe for
elektronisk
bremsekraftfordelings
-
system (EBD)
Disse to varsellampene lyser opp
samtidig under kjøring:
Dersom ABS-systemet og det vanlige bremsesystemet ikke
fungerer normalt.
I dette tilfellet anbefaler vi at du får
bilen inspisert av en autorisert
HYUNDAI forhandler.
Varsellampe for elektronisk
bremsekraftfordelingssystem(EBD)
Dersom både varsellampen for
ABS-systemet og varsellampen
for parkeringsbrems og
bremsevæske er på, arbeiderikke bremsesystemet normalt,
og du kan oppleve en uventet
og farlig situasjon dersom dubremser plutselig.
I dette tilfellet må du unngå å kjøre i høy hastighet samt åbremse plutselig. Vi anbefaler at du får bilen din
inspisert av en autorisert
HYUNDAI forhandler så snart
som mulig.
ADVARSEL
