2017 Hyundai Ioniq Electric Brukerhåndbok (in Norwegian)

7-52
Vedlikehold
Enhet: mm
■
Type A

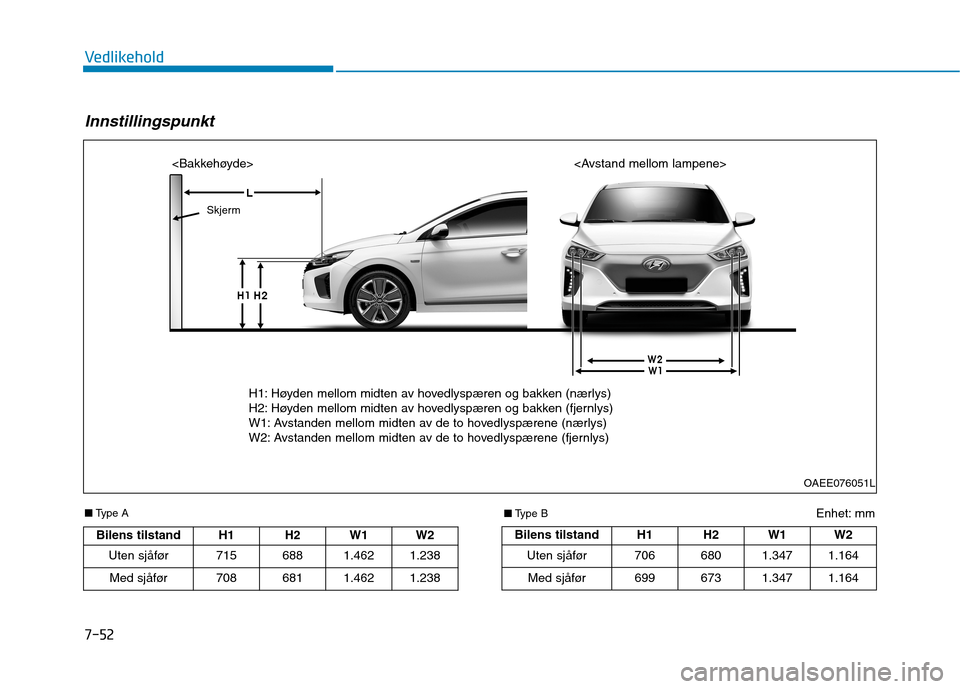

Innstillingspunkt
OAEE076051L

Skjerm

■ Type B
H1: Høyden mellom midten av hovedlyspæren og bakken (nærlys)
H2: Høyden mellom midten av hovedlyspæren og bakken (fjernlys)
W1: Avstanden mellom midten av de to hovedlyspærene (nærlys)
W2: Avstanden mellom midten av de to hovedlyspærene (fjernlys)
Bilens tilstand H1 H2
W1 W2
Uten sjåfør 715 688
1.462 1.238
Med sjåfør 708 681
1.462 1.238
Bilens tilstand H1 H2W1 W2
Uten sjåfør 706 680
1.347 1.164
Med sjåfør 699 673
1.347 1.164

7-53
7
Vedlikehold

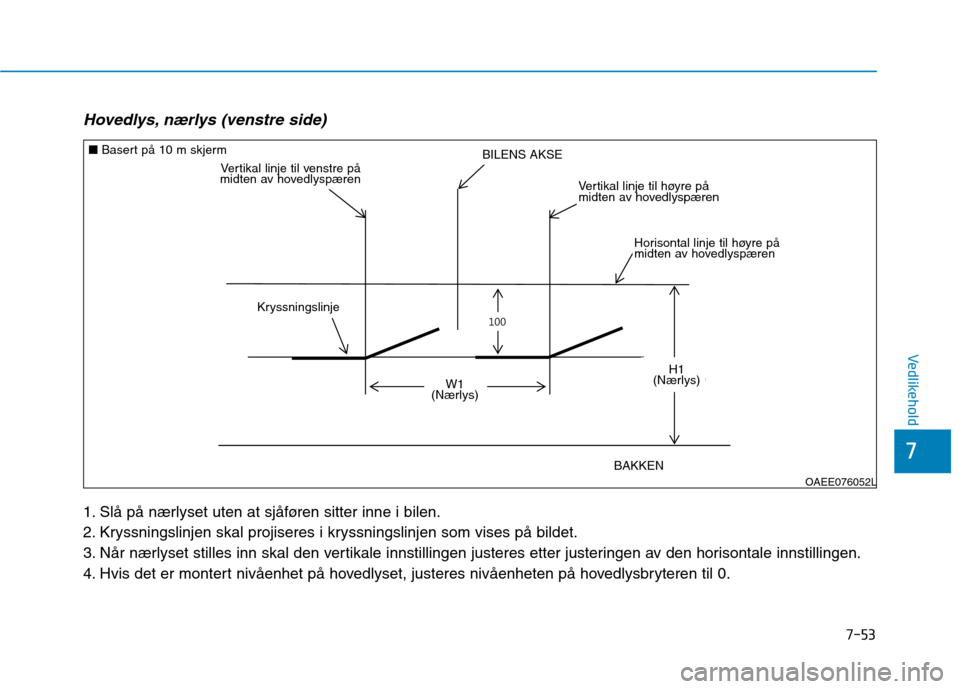

Hovedlys, nærlys (venstre side)
1. Slå på nærlyset uten at sjåføren sitter inne i bilen.
2. Kryssningslinjen skal projiseres i kryssningslinjen som vises på bildet.
3. Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.
4. Hvis det er montert nivåenhet på hovedlyset, justeres nivåenheten på hovedlysbryteren til 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■
Basert på 10 m skjerm
Vertikal linje til venstre på
midten av hovedlyspærenBILENS AKSE
Kryssningslinje
BAKKEN
H1
(Nærlys)W1
(Nærlys)
Vertikal linje til høyre på
midten av hovedlyspæren
Horisontal linje til høyre på
midten av hovedlyspæren

7-54
Vedlikehold

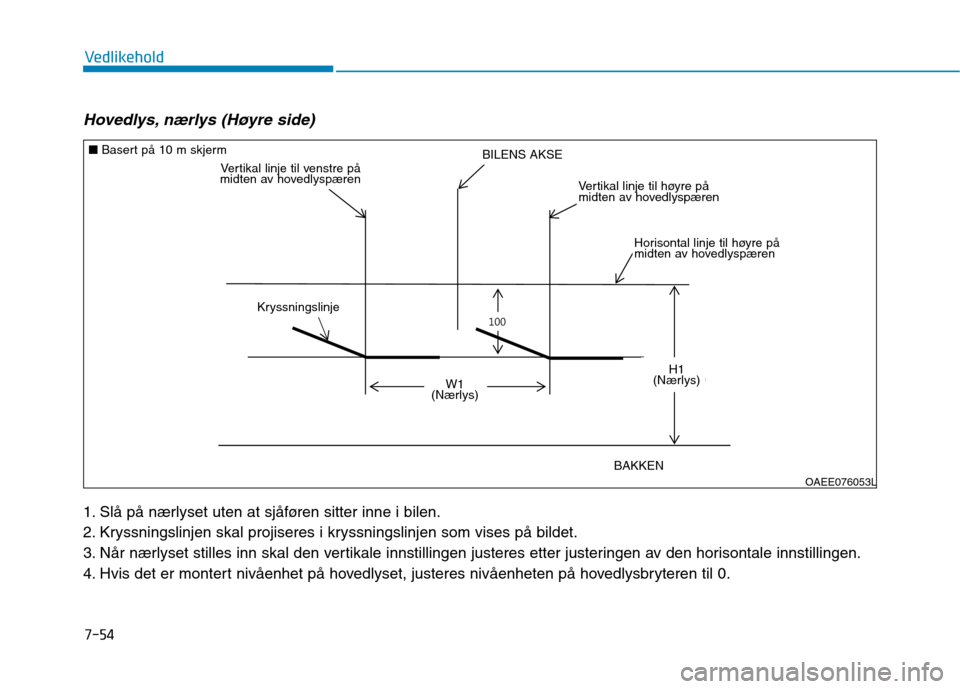

Hovedlys, nærlys (Høyre side)
1. Slå på nærlyset uten at sjåføren sitter inne i bilen.
2. Kryssningslinjen skal projiseres i kryssningslinjen som vises på bildet.
3. Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.
4. Hvis det er montert nivåenhet på hovedlyset, justeres nivåenheten på hovedlysbryteren til 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076053L
■
Basert på 10 m skjerm
Vertikal linje til venstre på
midten av hovedlyspærenBILENS AKSE
Kryssningslinje
BAKKEN
H1
(Nærlys)W1
(Nærlys)
Vertikal linje til høyre på
midten av hovedlyspæren
Horisontal linje til høyre på
midten av hovedlyspæren

7-55
7
Vedlikehold

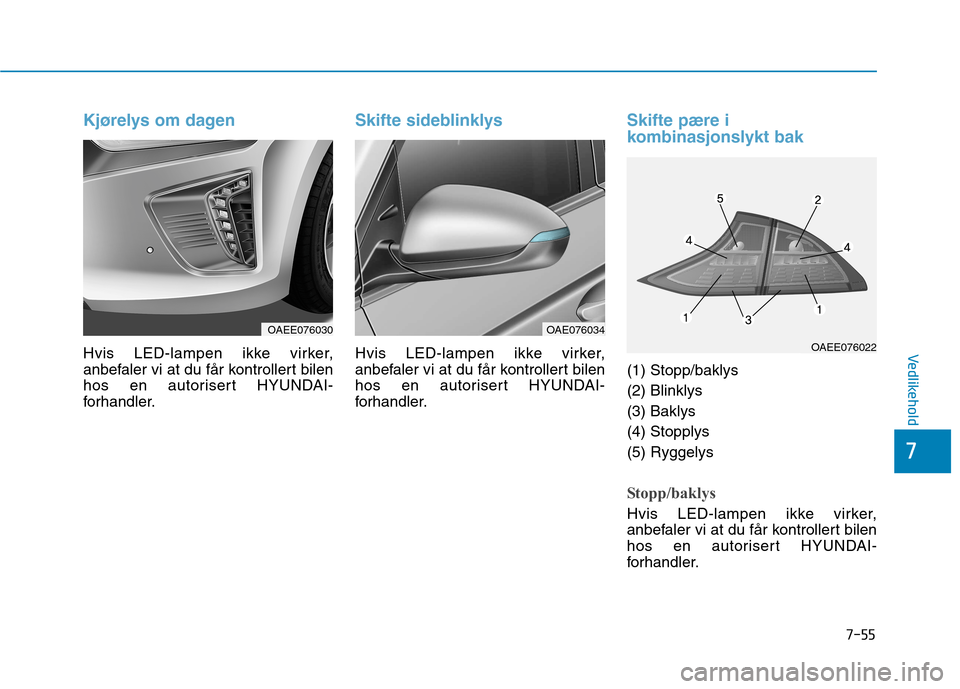

Kjørelys om dagen
Hvis LED-lampen ikke virker,
anbefaler vi at du får kontrollert bilen
hos en autorisert HYUNDAI-
forhandler.
Skifte sideblinklys
Hvis LED-lampen ikke virker,
anbefaler vi at du får kontrollert bilen
hos en autorisert HYUNDAI-
forhandler.
Skifte pære i
kombinasjonslykt bak
(1) Stopp/baklys (2) Blinklys(3) Baklys(4) Stopplys(5) Ryggelys
Stopp/baklys
Hvis LED-lampen ikke virker,
anbefaler vi at du får kontrollert bilen
hos en autorisert HYUNDAI-
forhandler.
OAEE076030OAE076034
OAEE076022

7-56
Vedlikehold

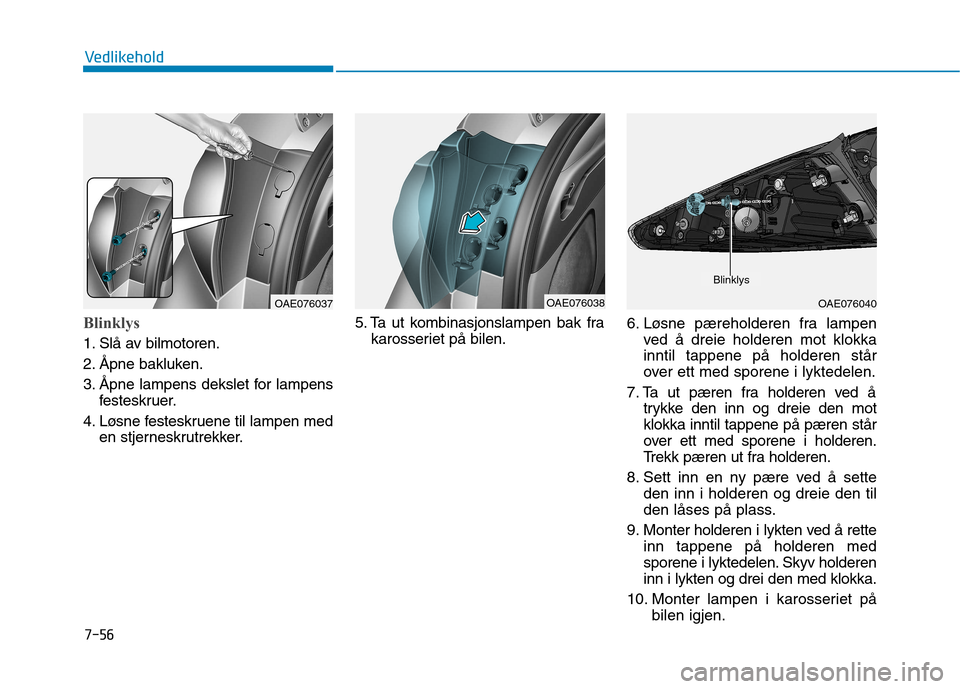

Blinklys
1. Slå av bilmotoren.
2. Åpne bakluken.
3. Åpne lampens dekslet for lampensfesteskruer.
4. Løsne festeskruene til lampen med en stjerneskrutrekker. 5. Ta ut kombinasjonslampen bak fra
karosseriet på bilen. 6. Løsne pæreholderen fra lampen
ved å dreie holderen mot klokka inntil tappene på holderen står
over ett med sporene i lyktedelen.
7. Ta ut pæren fra holderen ved å trykke den inn og dreie den motklokka inntil tappene på pæren står
over ett med sporene i holderen.
Trekk pæren ut fra holderen.
8. Sett inn en ny pære ved å sette den inn i holderen og dreie den til
den låses på plass.
9. Monter holderen i lykten ved å rette inn tappene på holderen med
sporene i lyktedelen. Skyv holdereninn i lykten og drei den med klokka.
10. Monter lampen i karosseriet på bilen igjen.
OAE076037OAE076038OAE076040
Blinklys

7-57
7
Vedlikehold

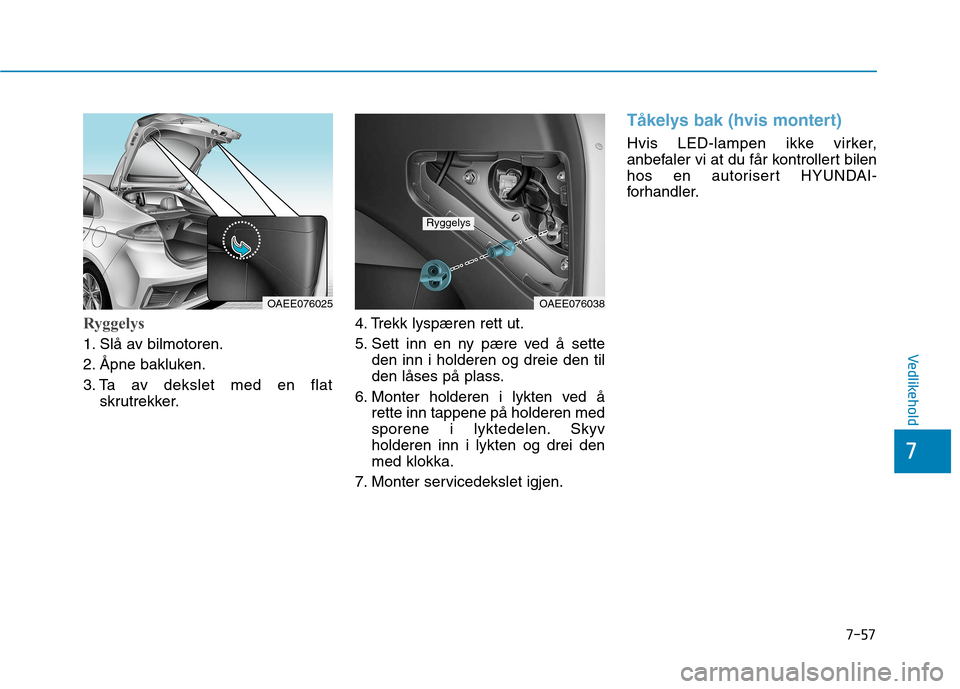

Ryggelys
1. Slå av bilmotoren.
2. Åpne bakluken.
3. Ta av dekslet med en flatskrutrekker. 4. Trekk lyspæren rett ut.
5. Sett inn en ny pære ved å sette
den inn i holderen og dreie den til
den låses på plass.
6. Monter holderen i lykten ved å rette inn tappene på holderen med
sporene i lyktedelen. Skyvholderen inn i lykten og drei denmed klokka.
7. Monter servicedekslet igjen.
Tåkelys bak (hvis montert)
Hvis LED-lampen ikke virker,
anbefaler vi at du får kontrollert bilen
hos en autorisert HYUNDAI-
forhandler.
OAEE076038
Ryggelys
OAEE076025

7-58
Vedlikehold

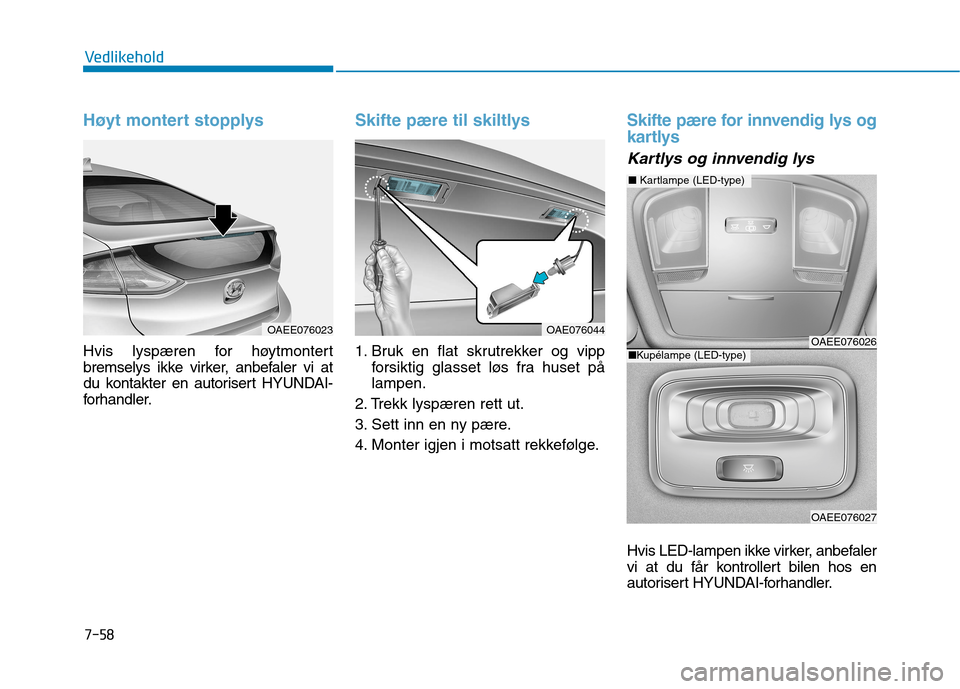

Høyt montert stopplys
Hvis lyspæren for høytmontert
bremselys ikke virker, anbefaler vi at
du kontakter en autorisert HYUNDAI-
forhandler.
Skifte pære til skiltlys
1. Bruk en flat skrutrekker og vippforsiktig glasset løs fra huset på lampen.
2. Trekk lyspæren rett ut.
3. Sett inn en ny pære.
4. Monter igjen i motsatt rekkefølge.
Skifte pære for innvendig lys og
kartlys
Kartlys og innvendig lys
Hvis LED-lampen ikke virker, anbefaler
vi at du får kontrollert bilen hos en
autorisert HYUNDAI-forhandler.
OAE076044OAEE076026
OAEE076027
■ Kartlampe (LED-type)
■Kupélampe (LED-type)
OAEE076023

7-59
7
Vedlikehold
1. Bruk en flat skrutrekker og vippforsiktig glasset løs fra huset på
den innvendige lampen.
2. Trekk lyspæren rett ut.
3. Sett inn en ny pære i holderen.
4. Rett inn tappene på glasset med hakkene i huset til interiørlampen
og trykk lampen inn på plass.
Vær forsiktig så du ikke skitner til
eller skader glasset, tappene ogplasthuset.
MERK
■ Sminkelys
■Lampe i bagasjerom
OAE076048
OAE076047
■Kartlampe (pære-type)
OAE076045
OAE076046
■Kupélampe (pære-type)

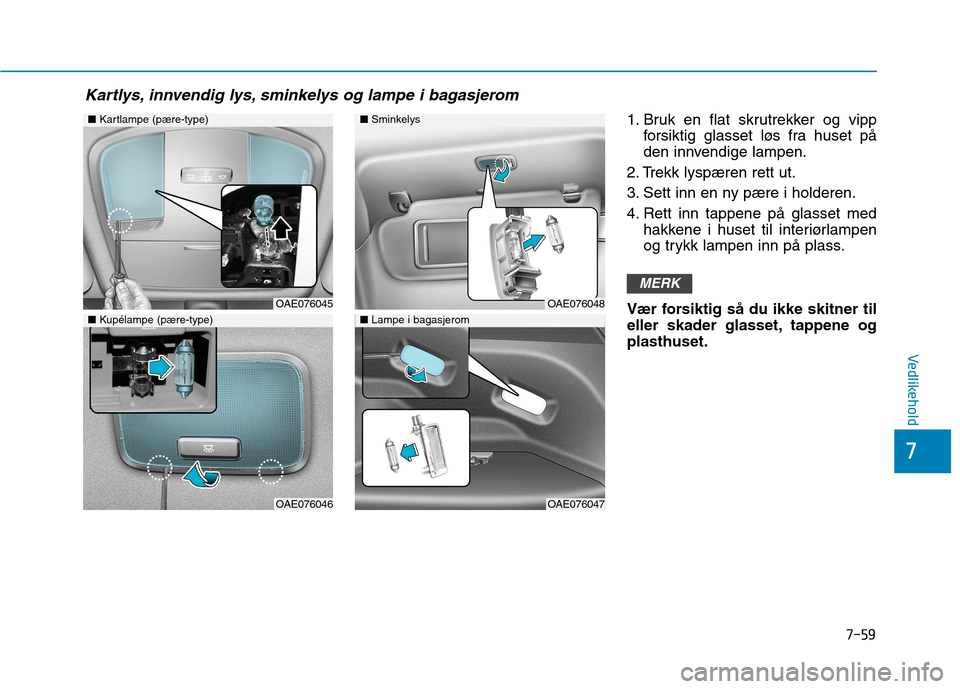

Kartlys, innvendig lys, sminkelys og lampe i bagasjerom
