2017 Hyundai Ioniq Electric Brukerhåndbok (in Norwegian)

8
Spesifikasjoner og forbrukerinformasjon
8

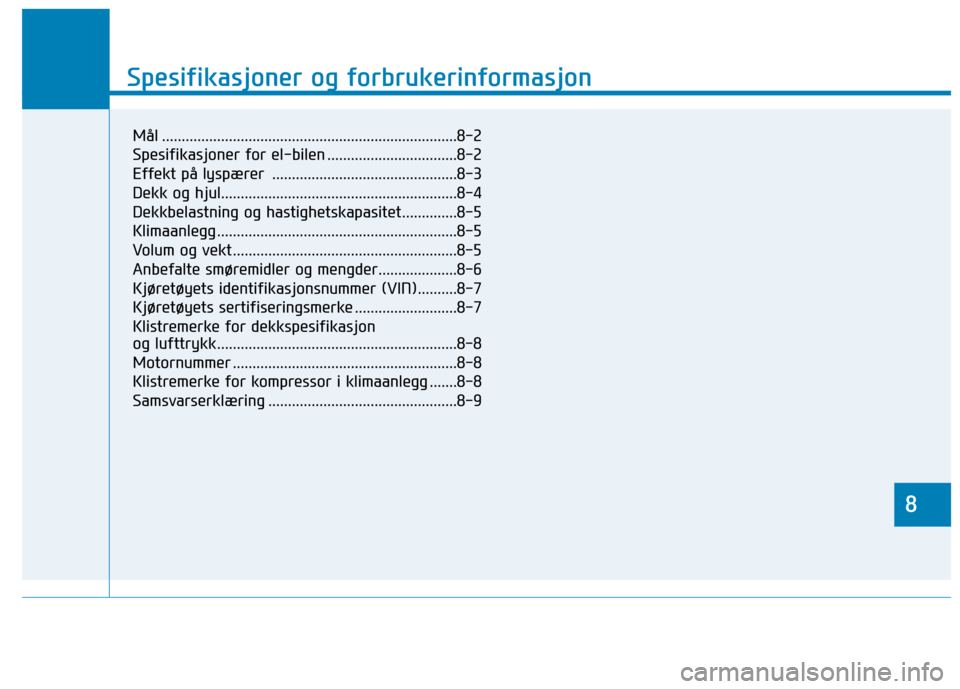

Spesifikasjoner og forbrukerinformasjon
8
Mål ...........................................................................8-2
Spesifikasjoner for el-bilen .................................8-2
Effekt på lyspærer ...............................................8-3
Dekk og hjul............................................................8-4
Dekkbelastning og hastighetskapasitet..............8-5
Klimaanlegg .............................................................8-5
Volum og vekt .........................................................8-5
Anbefalte smøremidler og mengder....................8-6
Kjøretøyets identifikasjonsnummer (VIN)..........8-7
Kjøretøyets sertifiseringsmerke ..........................8-7
Klistremerke for dekkspesifikasjon
og lufttrykk.............................................................8-8
Motornummer .........................................................8-8
Klistremerke for kompressor i klimaanlegg .......8-8
Samsvarserklæring ................................................8-9

8-2
Spesifikasjoner og forbrukerinformasjonM
M ÅÅLL
S
S PP EESSIIFF IIKK AA SSJJOO NNEERR FF OO RR EE LL-- BB IILL EE NN
Punktmm
Største lengde4470 (175,9)
Største bredde1820 (71,6)
Største høyde1450 (57,1)
Sporvidde foran1555 (61,2)
Sporvidde bak1564 (61,5)
Hjulavstand2700 (106,3)
OBC : On-Board Battery Chargers (Batteriladere ombord) Motor
Batteri (Li-polymer)
Lader (OBC)
Maks. ytelse (kW)
Maks. omdreininger (Nm) Kapasitet (kWh)Effekt (kW)Spenning (V)Maks. ytelse (kW)
88
295 28983606,6

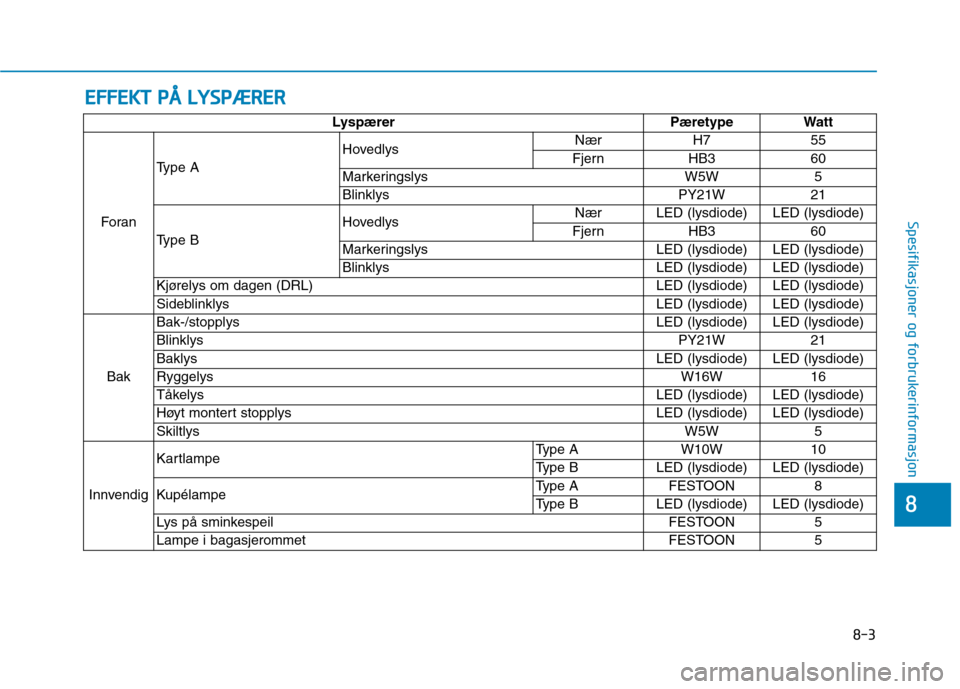

EEFFFFEE KK TT PP ÅÅ LL YY SSPP ÆÆ RREERR
8-3
8
Spesifikasjoner og forbrukerinformasjon
Lyspærer Pæretype Watt
Foran Type A
Hovedlys
Nær H7 55
Fjern HB3 60
Markeringslys W5W 5
Blinklys PY21W 21
Type B Hovedlys
Nær LED (lysdiode) LED (lysdiode)
Fjern HB3 60
Markeringslys LED (lysdiode) LED (lysdiode)
Blinklys LED (lysdiode) LED (lysdiode)
Kjørelys om dagen (DRL) LED (lysdiode) LED (lysdiode)
Sideblinklys LED (lysdiode) LED (lysdiode)
Bak Bak-/stopplys
LED (lysdiode) LED (lysdiode)
Blinklys PY21W 21
Baklys LED (lysdiode) LED (lysdiode)
Ryggelys W16W 16
Tåkelys LED (lysdiode) LED (lysdiode)
Høyt montert stopplys LED (lysdiode) LED (lysdiode)
Skiltlys W5W 5
Innvendig Kartlampe
Type A W10W 10
Type B LED (lysdiode) LED (lysdiode)
Kupélampe Type A FESTOON 8
Type B LED (lysdiode) LED (lysdiode)
Lys på sminkespeil FESTOON 5
Lampe i bagasjerommet FESTOON 5

8-4
Spesifikasjoner og forbrukerinformasjonD

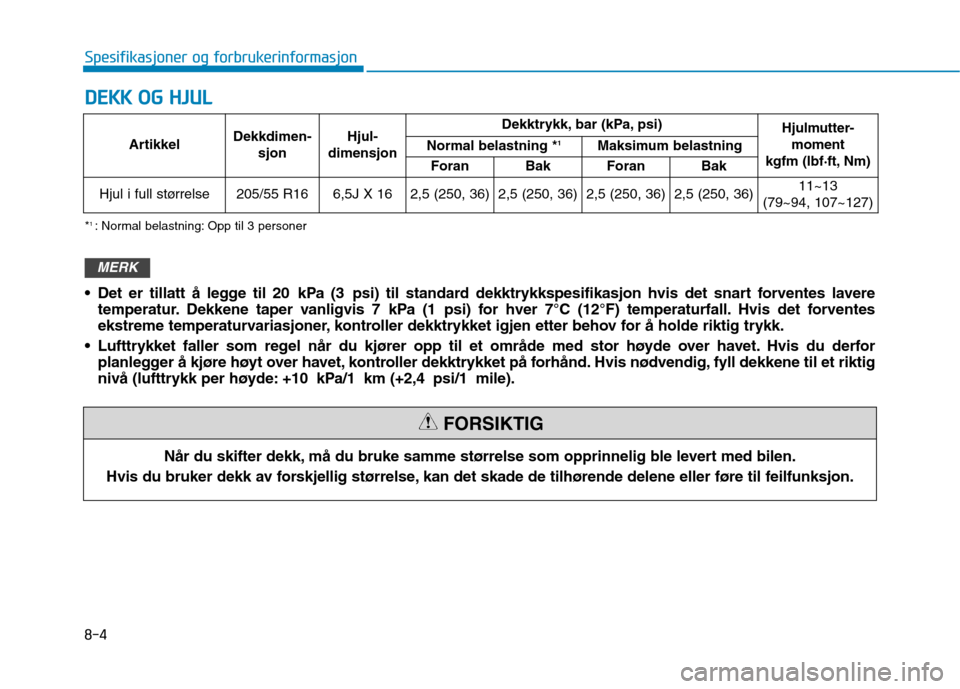

D EEKK KK OO GG HH JJUU LL
Artikkel Dekkdimen-
sjon Hjul-
dimensjon Dekktrykk, bar (kPa, psi)
Hjulmutter-
moment
kgfm (lbf·ft, Nm)
Normal belastning *
1
Maksimum belastning
Foran Bak Foran Bak
Hjul i full størrelse 205/55 R16 6,5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 11~13
(79~94, 107~127)
Når du skifter dekk, må du bruke samme størrelse som opprinnelig ble levert med bilen.
Hvis du bruker dekk av forskjellig størrelse, kan det skade de tilhørende delene eller føre til feilfunksjon.
FORSIKTIG
* 1
: Normal belastning: Opp til 3 personer
Det er tillatt å legge til 20 kPa (3 psi) til standard dekktrykkspesifikasjon hvis det snart forventes lavere temperatur. Dekkene taper vanligvis 7 kPa (1 psi) for hver 7°C (12°F) temperaturfall. Hvis det forventes
ekstreme temperaturvariasjoner, kontroller dekktrykket igjen etter behov for å holde riktig trykk.
Lufttrykket faller som regel når du kjører opp til et område med stor høyde over havet. Hvis du derfor planlegger å kjøre høyt over havet, kontroller dekktrykket på forhånd. Hvis nødvendig, fyll dekkene til et riktig
nivå (lufttrykk per høyde: +10 kPa/1 km (+2,4 psi/1 mile).
MERK

8-5
8
Spesifikasjoner og forbrukerinformasjon

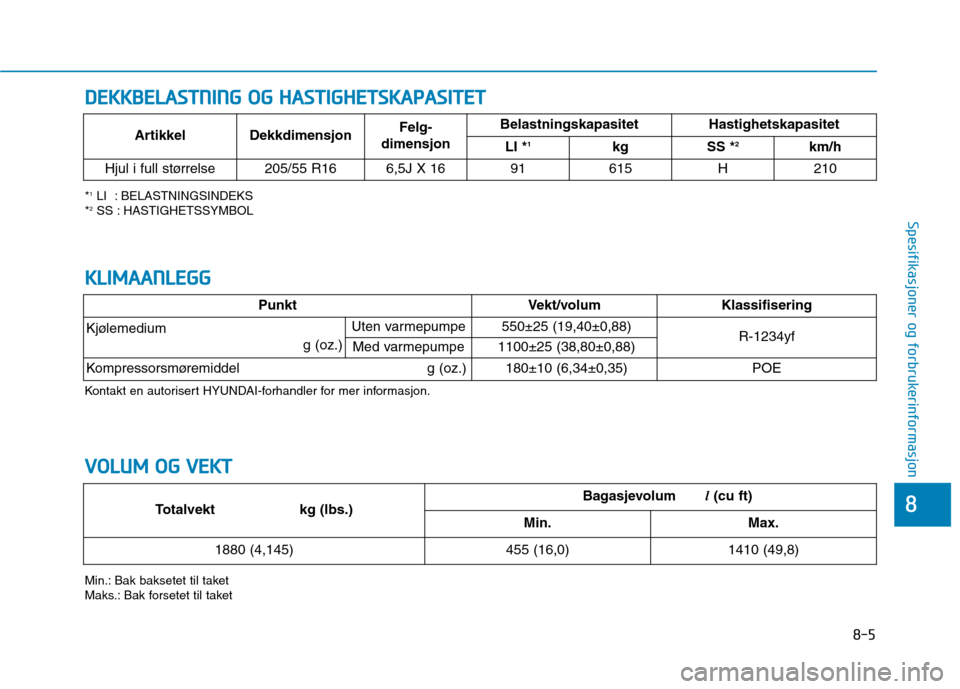

DDEEKK KKBBEELLAA SSTT NN IINN GG OO GG HH AASSTT IIGG HH EETT SSKK AA PPAA SSIITT EETT
*1
LI : BELASTNINGSINDEKS
* 2
SS : HASTIGHETSSYMBOL
Min.: Bak baksetet til taket
Maks.: Bak forsetet til taket Artikkel Dekkdimensjon
Felg-
dimensjon Belastningskapasitet Hastighetskapasitet
LI * 1
kg SS * 2
km/h
Hjul i full størrelse 205/55 R16 6,5J X 16 91 615 H 210
VV OO LLUU MM OO GG VV EEKK TT
Totalvekt kg (lbs.)Bagasjevolum l(cu ft)
Min.Max.
1880 (4,145)455 (16,0)1410 (49,8)
KK LLIIMM AAAA NN LLEE GG GG
PunktVekt/volum Klassifisering
Kjølemedium
g (oz.) Uten varmepumpe550±25 (19,40±0,88)R-1234yf Med varmepumpe1100±25 (38,80±0,88)
Kompressorsmøremiddel g (oz.)180±10 (6,34±0,35)POE
Kontakt en autorisert HYUNDAI-forhandler for mer informasjon.

8-6
Spesifikasjoner og forbrukerinformasjonA

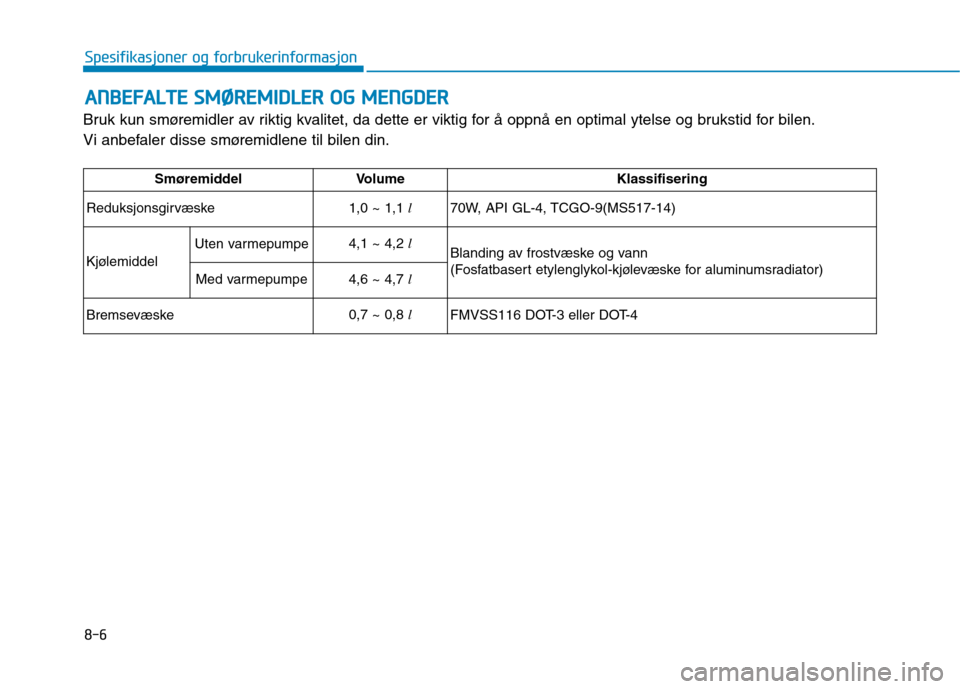

A NN BBEEFFAA LLTT EE SS MM ØØRREEMM IIDD LLEE RR OO GG MM EENN GGDDEERR
Bruk kun smøremidler av riktig kvalitet, da dette er viktig for å oppnå en optimal ytelse og brukstid for bilen.
Vi anbefaler disse smøremidlene til bilen din.
Smøremiddel Volume Klassifisering
Reduksjonsgirvæske 1,0 ~ 1,1
l
70W, API GL-4, TCGO-9(MS517-14)
Kjølemiddel Uten varmepumpe
4,1 ~ 4,2
l
Blanding av frostvæske og vann
(Fosfatbasert etylenglykol-kjølevæske for aluminumsradiator)
Med varmepumpe 4,6 ~ 4,7
l
Bremsevæske 0,7 ~ 0,8
l
FMVSS116 DOT-3 eller DOT-4

8-7
8
Spesifikasjoner og forbrukerinformasjon

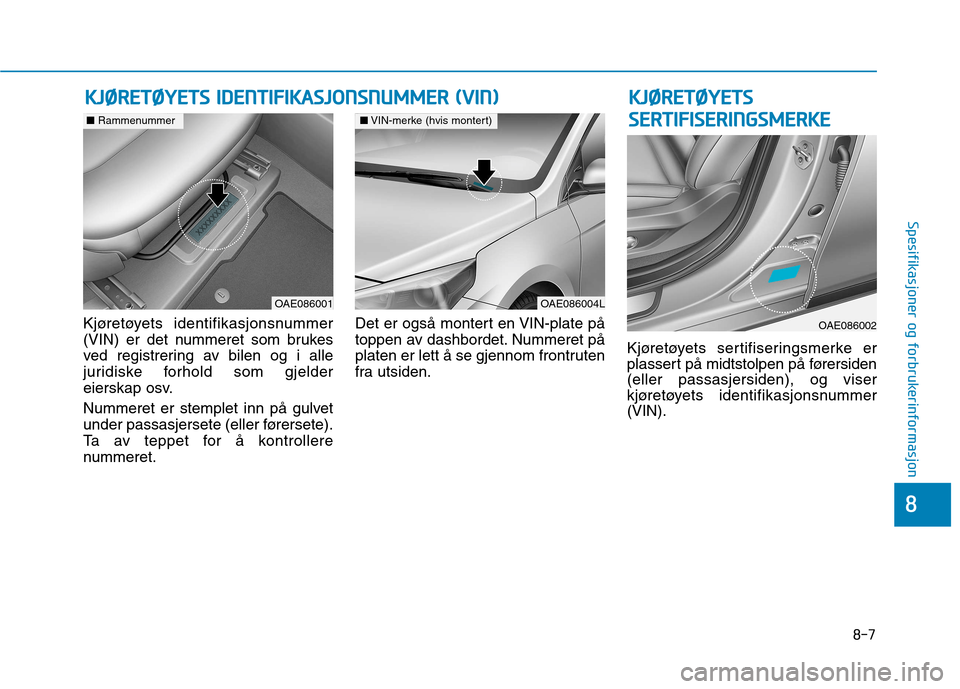

Kjøretøyets identifikasjonsnummer
(VIN) er det nummeret som brukes
ved registrering av bilen og i alle
juridiske forhold som gjelder
eierskap osv.
Nummeret er stemplet inn på gulvet
under passasjersete (eller førersete).
Ta av teppet for å kontrollere
nummeret.Det er også montert en VIN-plate på
toppen av dashbordet. Nummeret på
platen er lett å se gjennom frontruten
fra utsiden.
Kjøretøyets sertifiseringsmerke er
plassert på midtstolpen på førersiden(eller passasjersiden), og viser
kjøretøyets identifikasjonsnummer(VIN).
KK
JJØØ RREETT ØØ YYEETT SS IIDD EENN TTIIFF IIKK AA SSJJOO NNSSNN UU MM MM EERR (( VV IINN )) KKJJØØ RREETT ØØ YYEETT SS
S
S EE RR TTIIFF IISS EE RR IINN GGSSMM EERR KK EE
OAE086004L
■VIN-merke (hvis montert)
OAE086001
■ Rammenummer
OAE086002

8-8
Spesifikasjoner og forbrukerinformasjon

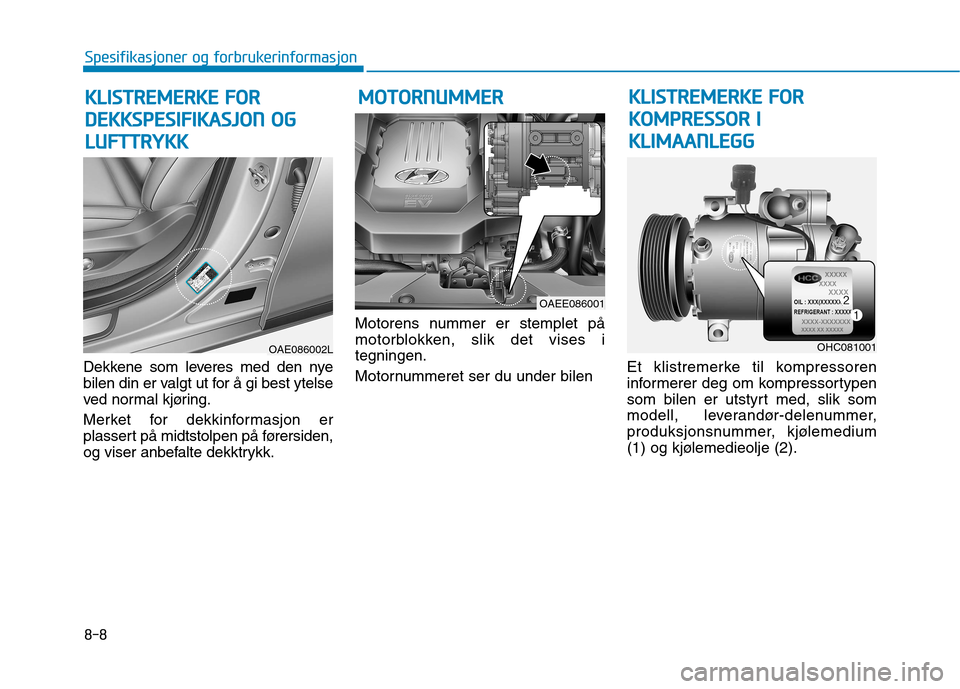

Dekkene som leveres med den nye
bilen din er valgt ut for å gi best ytelse
ved normal kjøring.
Merket for dekkinformasjon er
plassert på midtstolpen på førersiden,
og viser anbefalte dekktrykk.Motorens nummer er stemplet på
motorblokken, slik det vises itegningen.
Motornummeret ser du under bilen
Et klistremerke til kompressoren
informerer deg om kompressortypen
som bilen er utstyrt med, slik som
modell, leverandør-delenummer,
produksjonsnummer, kjølemedium
(1) og kjølemedieolje (2).
KK
LLIISS TT RR EEMM EERR KK EE FF OO RR
D
D EEKK KKSSPP EESSIIFF IIKK AA SSJJOO NN OO GG
L
L UU FFTT TTRR YY KKKK M
M
OOTTOO RRNN UU MM MM EERR
OHC081001
KK LLIISS TT RR EEMM EERR KK EE FF OO RR
K
K OO MM PPRR EESSSSOO RR II
K
K LLIIMM AAAA NN LLEE GG GG
OAEE086001
OAE086002L
