2017 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

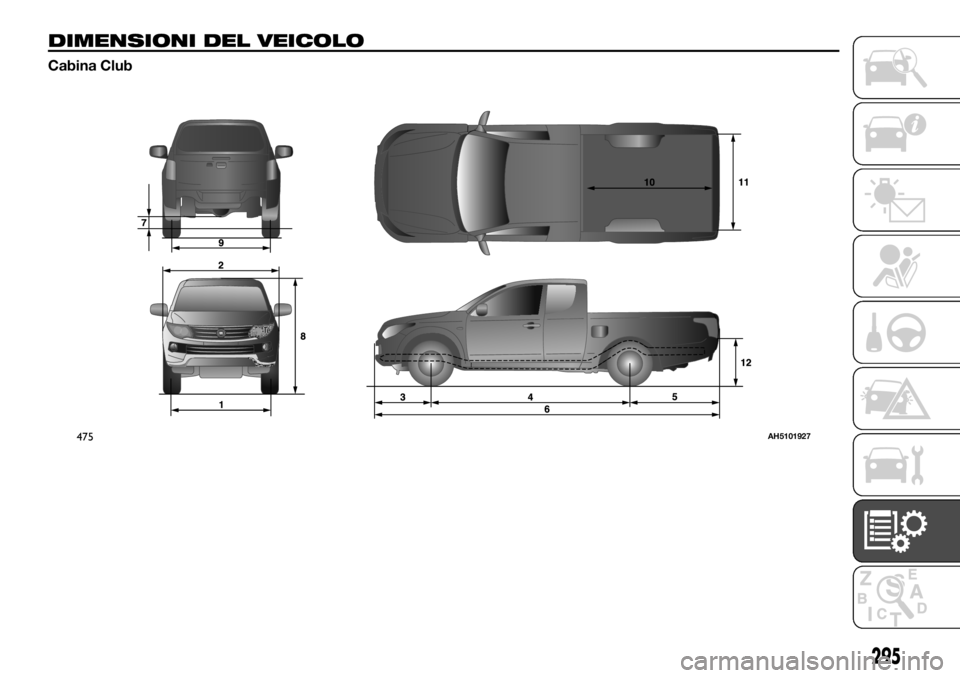

DIMENSIONI DEL VEICOLO
Cabina Club
475AH5101927
295

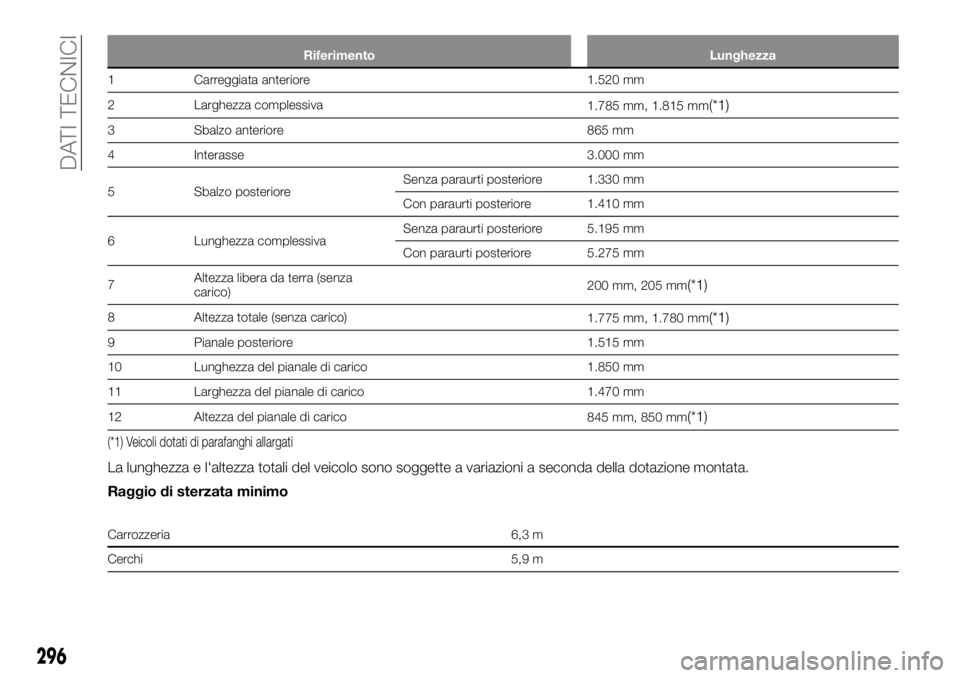

Riferimento Lunghezza
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*1)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.330 mm
Con paraurti posteriore 1.410 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.195 mm
Con paraurti posteriore 5.275 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*1)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*1)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.850 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*1)
(*1) Veicoli dotati di parafanghi allargati
La lunghezza e l'altezza totali del veicolo sono soggette a variazioni a seconda della dotazione montata.
Raggio di sterzata minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
296
DATI TECNICI

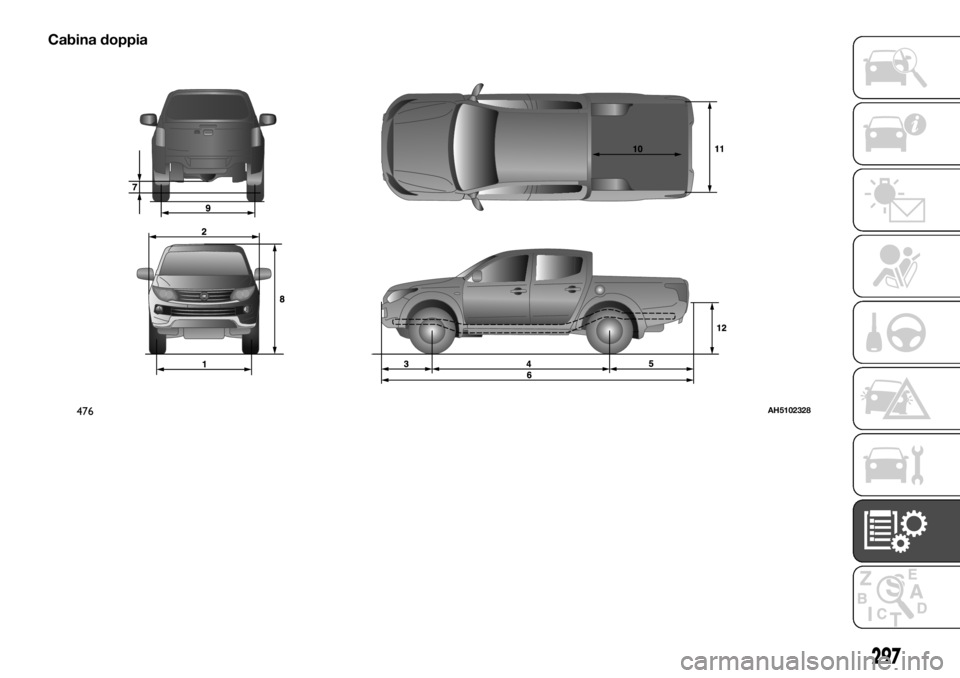

Cabina doppia
476AH5102328
297

Dimensione Valore
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.340 mm
Con paraurti posteriore 1.420 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.205 mm
Con paraurti posteriore 5.285 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.520 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*)
(*) Veicoli dotati di parafanghi allargati
Raggio di rotazione minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
298
DATI TECNICI

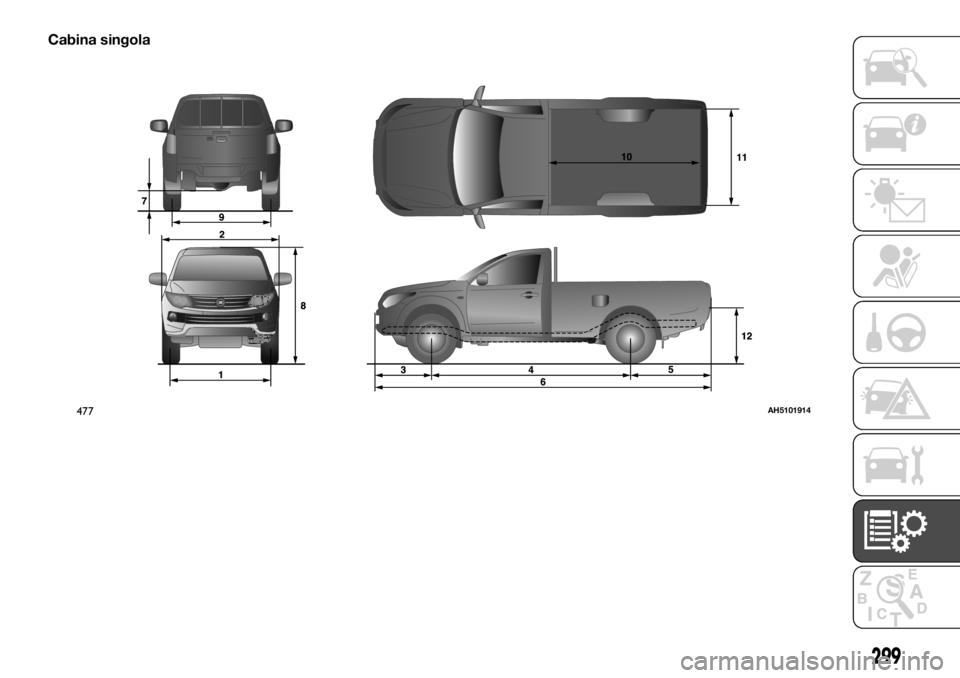

Cabina singola
477AH5101914
299

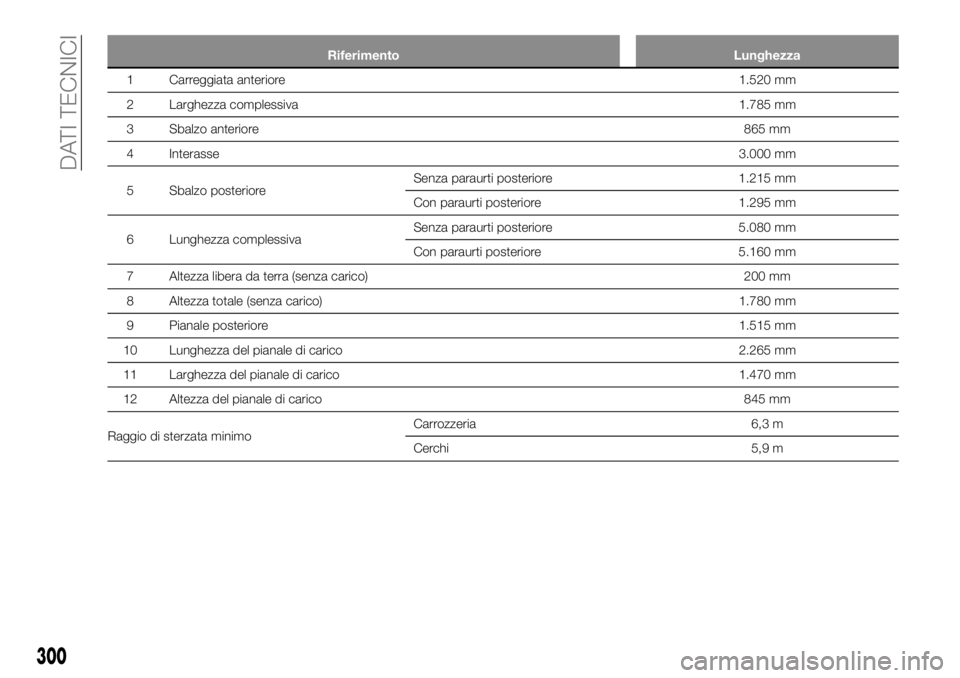

Riferimento Lunghezza
1 Carreggiata anteriore1.520 mm
2 Larghezza complessiva1.785 mm
3 Sbalzo anteriore865 mm
4 Interasse3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.215 mm
Con paraurti posteriore 1.295 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.080 mm
Con paraurti posteriore 5.160 mm
7 Altezza libera da terra (senza carico) 200 mm
8 Altezza totale (senza carico)1.780 mm
9 Pianale posteriore1.515 mm
10 Lunghezza del pianale di carico 2.265 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico845 mm
Raggio di sterzata minimoCarrozzeria 6,3 m
Cerchi 5,9 m
300
DATI TECNICI

PRESTAZIONI VEICOLO
Cabina singola
Velocità massima 169 km/h
Cabina Club
Veicoli non dotati di parafanghi
allargatiVeicoli dotati di parafanghi allargati
Velocità massima 169 km/h 179 km/h
Cabina doppia
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi allargati
M/T A/T
Velocità massima 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Veicoli con motore a potenza maggiorata
301

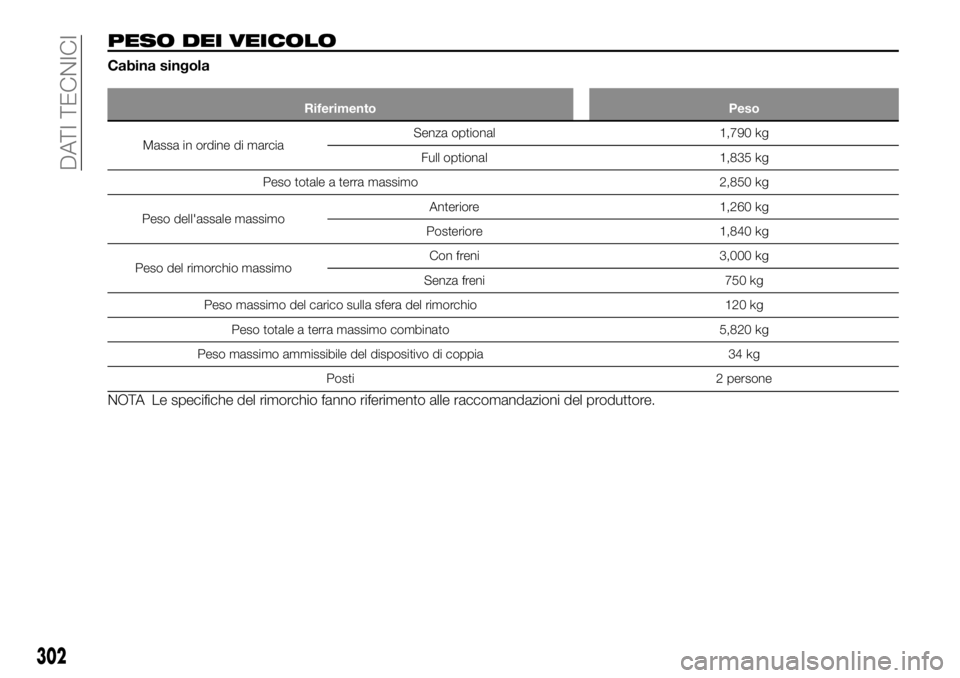

PESO DEI VEICOLO
Cabina singola
Riferimento Peso
Massa in ordine di marciaSenza optional 1,790 kg
Full optional 1,835 kg
Peso totale a terra massimo 2,850 kg
Peso dell'assale massimoAnteriore 1,260 kg
Posteriore 1,840 kg
Peso del rimorchio massimoCon freni 3,000 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 120 kg
Peso totale a terra massimo combinato 5,820 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 2 persone
NOTA Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
302
