2017 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

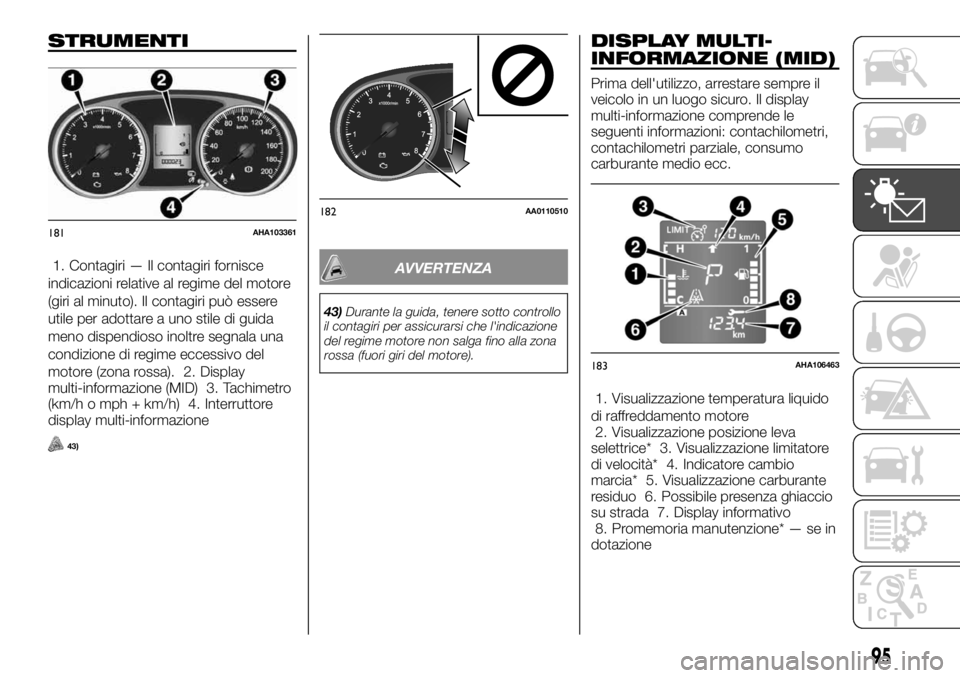

STRUMENTI
1. Contagiri — Il contagiri fornisce
indicazioni relative al regime del motore
(giri al minuto). Il contagiri può essere
utile per adottare a uno stile di guida
meno dispendioso inoltre segnala una
condizione di regime eccessivo del
motore (zona rossa). 2. Display
multi-informazione (MID) 3. Tachimetro
(km/h o mph + km/h) 4. Interruttore
display multi-informazione
43)
AVVERTENZA
43)Durante la guida, tenere sotto controllo
il contagiri per assicurarsi che l'indicazione
del regime motore non salga fino alla zona
rossa (fuori giri del motore).
DISPLAY MULTI-
INFORMAZIONE (MID)
Prima dell'utilizzo, arrestare sempre il
veicolo in un luogo sicuro. Il display
multi-informazione comprende le
seguenti informazioni: contachilometri,
contachilometri parziale, consumo
carburante medio ecc.
1. Visualizzazione temperatura liquido
di raffreddamento motore
2. Visualizzazione posizione leva
selettrice* 3. Visualizzazione limitatore
di velocità* 4. Indicatore cambio
marcia* 5. Visualizzazione carburante
residuo 6. Possibile presenza ghiaccio
su strada 7. Display informativo
8. Promemoria manutenzione* — se in
dotazione
181AHA103361
182AA0110510
183AHA106463
95

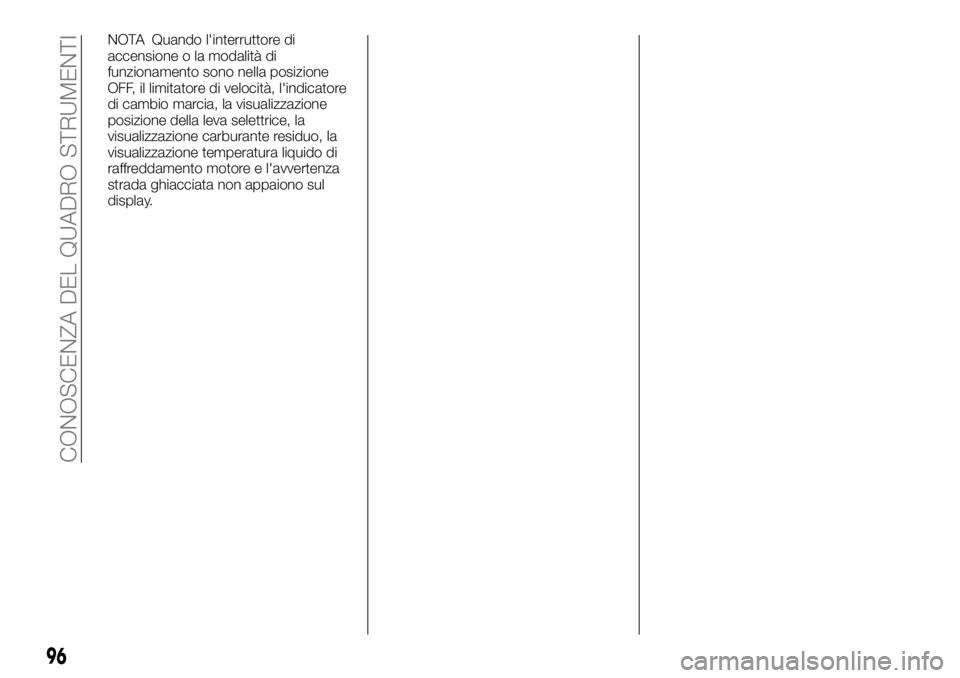

NOTA Quando l'interruttore di
accensione o la modalità di
funzionamento sono nella posizione
OFF, il limitatore di velocità, l'indicatore
di cambio marcia, la visualizzazione
posizione della leva selettrice, la
visualizzazione carburante residuo, la
visualizzazione temperatura liquido di
raffreddamento motore e l'avvertenza
strada ghiacciata non appaiono sul
display.
96
CONOSCENZA DEL QUADRO STRUMENTI

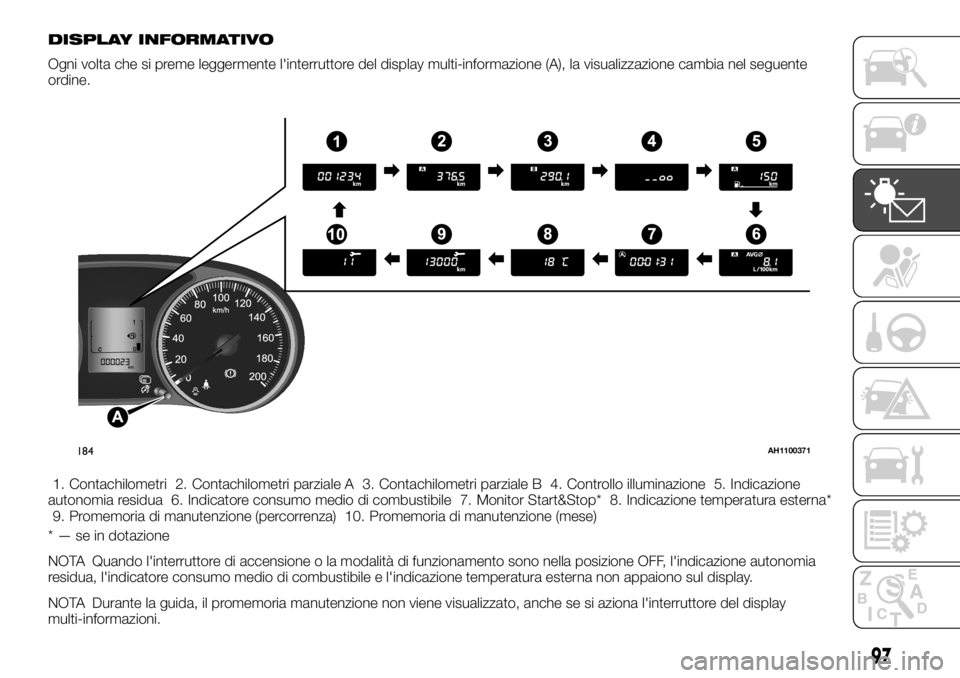

DISPLAY INFORMATIVO
Ogni volta che si preme leggermente l'interruttore del display multi-informazione (A), la visualizzazione cambia nel seguente
ordine.
1. Contachilometri 2. Contachilometri parziale A 3. Contachilometri parziale B 4. Controllo illuminazione 5. Indicazione
autonomia residua 6. Indicatore consumo medio di combustibile 7. Monitor Start&Stop* 8. Indicazione temperatura esterna*
9. Promemoria di manutenzione (percorrenza) 10. Promemoria di manutenzione (mese)
* — se in dotazione
NOTA Quando l'interruttore di accensione o la modalità di funzionamento sono nella posizione OFF, l'indicazione autonomia
residua, l'indicatore consumo medio di combustibile e l'indicazione temperatura esterna non appaiono sul display.
NOTA Durante la guida, il promemoria manutenzione non viene visualizzato, anche se si aziona l'interruttore del display
multi-informazioni.
184AH1100371
97

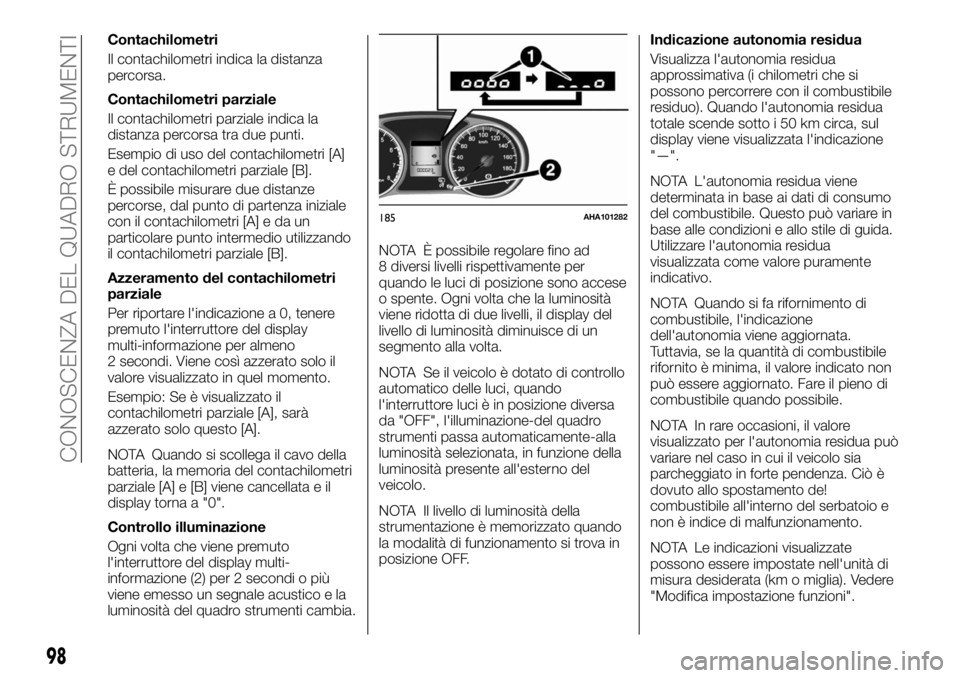

Contachilometri
Il contachilometri indica la distanza
percorsa.
Contachilometri parziale
Il contachilometri parziale indica la
distanza percorsa tra due punti.
Esempio di uso del contachilometri [A]
e del contachilometri parziale [B].
È possibile misurare due distanze
percorse, dal punto di partenza iniziale
con il contachilometri [A] e da un
particolare punto intermedio utilizzando
il contachilometri parziale [B].
Azzeramento del contachilometri
parziale
Per riportare l'indicazione a 0, tenere
premuto l'interruttore del display
multi-informazione per almeno
2 secondi. Viene così azzerato solo il
valore visualizzato in quel momento.
Esempio: Se è visualizzato il
contachilometri parziale [A], sarà
azzerato solo questo [A].
NOTA Quando si scollega il cavo della
batteria, la memoria del contachilometri
parziale [A] e [B] viene cancellata e il
display torna a "0".
Controllo illuminazione
Ogni volta che viene premuto
l'interruttore del display multi-
informazione (2) per 2 secondi o più
viene emesso un segnale acustico e la
luminosità del quadro strumenti cambia.NOTA È possibile regolare fino ad
8 diversi livelli rispettivamente per
quando le luci di posizione sono accese
o spente. Ogni volta che la luminosità
viene ridotta di due livelli, il display del
livello di luminosità diminuisce di un
segmento alla volta.
NOTA Se il veicolo è dotato di controllo
automatico delle luci, quando
l'interruttore luci è in posizione diversa
da "OFF", l'illuminazione-del quadro
strumenti passa automaticamente-alla
luminosità selezionata, in funzione della
luminosità presente all'esterno del
veicolo.
NOTA Il livello di luminosità della
strumentazione è memorizzato quando
la modalità di funzionamento si trova in
posizione OFF.Indicazione autonomia residua
Visualizza l'autonomia residua
approssimativa (i chilometri che si
possono percorrere con il combustibile
residuo). Quando l'autonomia residua
totale scende sotto i 50 km circa, sul
display viene visualizzata l'indicazione
"—".
NOTA L'autonomia residua viene
determinata in base ai dati di consumo
del combustibile. Questo può variare in
base alle condizioni e allo stile di guida.
Utilizzare l'autonomia residua
visualizzata come valore puramente
indicativo.
NOTA Quando si fa rifornimento di
combustibile, l'indicazione
dell'autonomia viene aggiornata.
Tuttavia, se la quantità di combustibile
rifornito è minima, il valore indicato non
può essere aggiornato. Fare il pieno di
combustibile quando possibile.
NOTA In rare occasioni, il valore
visualizzato per l'autonomia residua può
variare nel caso in cui il veicolo sia
parcheggiato in forte pendenza. Ciò è
dovuto allo spostamento de!
combustibile all'interno del serbatoio e
non è indice di malfunzionamento.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata (km o miglia). Vedere
"Modifica impostazione funzioni".
185AHA101282
98
CONOSCENZA DEL QUADRO STRUMENTI

Indicatore consumo medio di
combustibile
Visualizza il consumo medio di
combustibile dall'ultimo azzeramento al
momento attuale. La modalità di
azzeramento per la visualizzazione del
consumo medio di combustibile può
essere commutata tra "Azzeramento
automatico" e "Azzeramento manuale".
Per informazioni sulle modalità di
modifica dell'impostazione di
visualizzazione del consumo medio di
combustibile, fare riferimento alla
sezione "Modifica impostazioni
funzioni".
NOTA Il valore del consumo medio di
combustibile può essere azzerato
separatamente per la modalità di
azzeramento automatico e per quella di
azzeramento manuale.
NOTA L'indicazione "—" viene
visualizzata quando il consumo medio
di combustibile non può essere
calcolato.
NOTA L'impostazione iniziale
(predefinita) è "Modalità di azzeramento
automatica".
NOTA Il consumo medio di
combustibile dipende dalle condizioni di
guida (condizioni stradali, stile di guida,
ecc.). Il consumo medio visualizzato
sarà diverso da quello effettivo.
Utilizzare il consumo medio visualizzato
come valore puramente indicativo.NOTA I dati memorizzati per
l'indicazione del consumo medio di
combustibile nelle modalità di
azzeramento manuale o automatica
vengono cancellati in caso di distacco
della batteria.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata {km/L, L/100 km,
mpg}. Vedere "Modifica impostazione
funzioni".
Monitor Start&Stop
Viene visualizzato il tempo totale di
arresto del motore per l'intervento del
sistema Start&Stop. Fare riferimento al
sistema Start&Stop.
NOTA Quando l'interruttore di
accensione o la modalità di
funzionamento sono riportati su ON, il
tempo totalizzato verrà azzerato.
Visualizzazione della temperatura
esterna (se in dotazione)
Indica la temperatura all'esterno del
veicolo.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata (°C o °F). Vedere
"Modifica impostazione funzioni".
NOTA A seconda di determinati fattori,
quali le condizioni di guida, la
temperatura indicata può variare dalla
temperatura esterna reale.Possibile presenza ghiaccio su
strada
Se la temperatura dell'aria esterna
scende sotto i 3°C circa, viene attivato
l'allarme acustico e il simbolo di
avvertenza temperatura aria esterna (A)
lampeggia per circa 10 secondi.
111)
Visualizzazione temperatura liquido
di raffreddamento motore
Indica la temperatura del liquido di
raffreddamento del motore. Se il liquido
si surriscalda, l'indicazione
lampeggia.
Prestare particolare attenzione
all'indicazione della temperatura del
liquido di raffreddamento del motore
mentre si guida.
112)
186AHA101295
99

Visualizzazione combustibile
residuo
Indica il livello del combustibile rimasto nel
serbatoio quando l'interruttore di
accensione o la modalità di funzionamento
si trovano sulla posizione ON.
1 — Pieno
0 — Vuoto
NOTA La stabilizzazione del display in
seguito al rifornimento potrebbe
richiedere alcuni secondi.
NOTA Se si rifornisce il veicolo quando
l'accensione o la modalità di
funzionamento si trova su ON,
l'indicatore di livello combustibile
potrebbe indicare un livello di
combustibile non corretto.
NOTA La freccetta (A) indica che lo
sportello del bocchettone di
rifornimento del serbatoio è posizionato
sul lato sinistro del veicolo.Segnalazione combustibile in
esaurimento
Quando la quantità di combustibile nel
serbatoio si riduce a circa 10 litri o
meno (un solo segmento visualizzato),
portando l'interruttore di accensione o
la modalità di funzionamento sulla
posizione ON, l'ultimo segmento
dell'indicatore di livello lampeggia. Se il
livello del combustibile residuo cala
ulteriormente, l'ultimo segmento
dell'indicatore di livello si spegne e
lampeggia l'indicazione
.
44)
NOTA Sui pendii o in curva,
l'indicazione potrebbe essere errata a
causa dello spostamento del
combustibile nel serbatoio.Promemoria manutenzione
Visualizza il tempo mancante al
successivo intervento di manutenzione
periodica consigliato da Fiat. Alla
scadenza dell'intervallo di
manutenzione viene visualizzata
l'indicazione "—".
Il simbolo della chiave inglese indica il
controllo periodico.
NOTA In funzione della versione del
veicolo, il tempo visualizzato può
differire dal tempo mancante al
successivo intervento di manutenzione
periodica consigliato da FCA Italy SpA.
Inoltre, le impostazioni per la
visualizzazione del tempo mancante al
prossimo controllo periodico possono
essere modificate. Per modificare tali
impostazioni, rivolgersi alla Rete
Assistenziale Fiat. Per maggiori dettagli
rivolgersi alla Rete Assistenziale Fiat.
187AHA101309
188AHA101312
189AHA101325
100
CONOSCENZA DEL QUADRO STRUMENTI

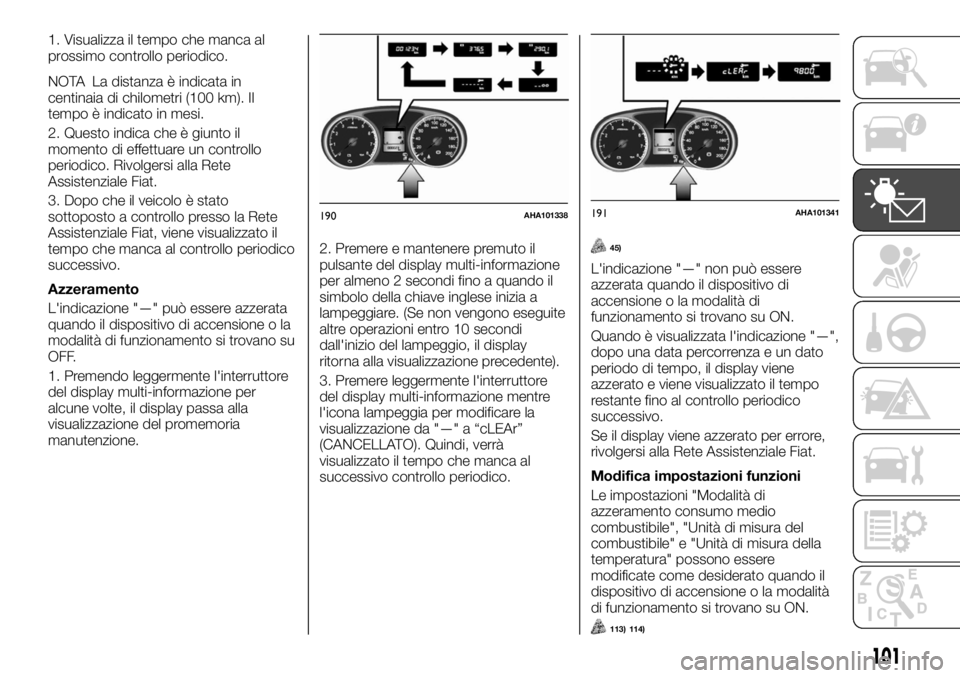

1. Visualizza il tempo che manca al
prossimo controllo periodico.
NOTA La distanza è indicata in
centinaia di chilometri (100 km). Il
tempo è indicato in mesi.
2. Questo indica che è giunto il
momento di effettuare un controllo
periodico. Rivolgersi alla Rete
Assistenziale Fiat.
3. Dopo che il veicolo è stato
sottoposto a controllo presso la Rete
Assistenziale Fiat, viene visualizzato il
tempo che manca al controllo periodico
successivo.
Azzeramento
L'indicazione "—" può essere azzerata
quando il dispositivo di accensione o la
modalità di funzionamento si trovano su
OFF.
1. Premendo leggermente l'interruttore
del display multi-informazione per
alcune volte, il display passa alla
visualizzazione del promemoria
manutenzione.2. Premere e mantenere premuto il
pulsante del display multi-informazione
per almeno 2 secondi fino a quando il
simbolo della chiave inglese inizia a
lampeggiare. (Se non vengono eseguite
altre operazioni entro 10 secondi
dall'inizio del lampeggio, il display
ritorna alla visualizzazione precedente).
3. Premere leggermente l'interruttore
del display multi-informazione mentre
l'icona lampeggia per modificare la
visualizzazione da "—" a “cLEAr”
(CANCELLATO). Quindi, verrà
visualizzato il tempo che manca al
successivo controllo periodico.
45)
L'indicazione "—" non può essere
azzerata quando il dispositivo di
accensione o la modalità di
funzionamento si trovano su ON.
Quando è visualizzata l'indicazione "—",
dopo una data percorrenza e un dato
periodo di tempo, il display viene
azzerato e viene visualizzato il tempo
restante fino al controllo periodico
successivo.
Se il display viene azzerato per errore,
rivolgersi alla Rete Assistenziale Fiat.
Modifica impostazioni funzioni
Le impostazioni "Modalità di
azzeramento consumo medio
combustibile", "Unità di misura del
combustibile" e "Unità di misura della
temperatura" possono essere
modificate come desiderato quando il
dispositivo di accensione o la modalità
di funzionamento si trovano su ON.
113)
190AHA101338191AHA101341
101
114)

Modifica modalità di azzeramento
consumo medio combustibile
Nel display di consumo medio di
combustibile, è possibile passare dalla
modalità di "Azzeramento automatico"
a quella di "Azzeramento manuale" e
viceversa.
1. Premendo leggermente l'interruttore
del display multi-informazione per
alcune volte, il display passa alla
visualizzazione dell'autonomia residua.
Vedere "Display informazioni".
2. Ogni volta che viene premuto
l'interruttore del display multi-
informazione per 2 secondi o più nel
display di autonomia residua, è
possibile modificare la modalità di
azzeramento consumo medio
combustibile (A: Modalità di
azzeramento automatico, B: Modalità di
azzeramento manuale).Modalità di azzeramento manualeQuando è visualizzato il consumo
medio di combustibile, tenendo
premuto l'interruttore del display
multi-informazione, il consumo medio di
combustibile visualizzato in quel
momento viene azzerato.
Quando si esegue l'operazione
successiva, l'impostazione della
modalità passa automaticamente da
manuale ad automatica. Tranne per i
veicoli dotati di sistema di azionamento
a distanza: ruotare il blocchetto di
avviamento dalla posizione "ACC" o
"LOCK" sulla posizione "ON". Per i
veicoli dotati di sistema di azionamento
a distanza: cambiare la modalità di
funzionamento dalla posizione ACC o
OFF alla posizione ON.
La commutazione alla modalità
automatica avviene spontaneamente.
Se si effettua invece la commutazione
alla modalità manuale, vengono
nuovamente visualizzati i dati a partire
dall'ultimo azzeramento.
Modalità di azzeramento
automatico
Quando è visualizzato il consumo
medio di combustibile, tenendo
premuto l'interruttore del display
multi-informazione, il consumo medio di
combustibile visualizzato in quel
momento viene azzerato.
Quando l'interruttore motore o la
modalità di funzionamento è in una
delle condizioni seguenti, il consumo
medio di combustibile visualizzato viene
automaticamente azzerato. Tranne per i
veicoli dotati di sistema di azionamento
a distanza: il blocchetto di avviamento
rimane sulla posizione "ACC" o "LOCK"
per 4 ore o più. Per i veicoli dotati di
sistema di azionamento a distanza: la
modalità di funzionamento rimane sulla
posizione "ACC" o "OFF" per 4 ore o
più.
AVVERTENZA Il valore del consumo
medio di combustibile può essere
azzerato separatamente per la modalità
di azzeramento automatico e per quella
di azzeramento manuale.
AVVERTENZA I dati memorizzati per
l'indicazione del consumo medio di
combustibile nelle modalità di
azzeramento manuale o automatica
vengono cancellati in caso di distacco
della batteria.
L'impostazione iniziale (predefinita) è
"Modalità di azzeramento automatica".
Modifica unità di misura consumo
combustibile
È possibile modificare l'unità di misura
del consumo combustibile. È inoltre
possibile modificare le unità di misura
relative alla distanza e alla quantità, in
modo da adattarle a quella del
consumo combustibile prescelta.
192AHA101354
102
CONOSCENZA DEL QUADRO STRUMENTI
