5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa
Fari combinati posteriori
1. Aprire la ribaltina posteriore. (Fare
riferimento a “Ribaltina posteriore”).
2. Estrarre le viti (A) che fissano l'unità
del faro.
3. Muovere l'unità del faro verso il retro
del veicolo e rimuovere i fermi (B).4. Estrarre ciascun gruppo di
portalampada e lampadine girandolo in
senso antiorario.
C. Luce di stop posteriore Estrarre la
lampadina girandola in senso antiorario
ed esercitando una pressione.
D. Indicatore di direzione posteriore
Estrarre la lampadina tirandola verso
l'esterno.
E. Retronebbia (lato guidatore)*/Luce diretromarcia Estrarre la lampadina
tirandola verso l'esterno.
5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Nel montare l'unità del faro, allineare
perni (F) e fermo (G) sull'unità del faro ai
fori sulla carrozzeria.
Luci targa
1. Inserire un cacciavite spaccato nel
gruppo del faro e far leva per estrarlo.
439AA0103202
440AHA102872
441AHA102885
442AHA102898
443AHA102902
444AHA102915
255

NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente o la carrozzeria.
2. Estrarre il gruppo di portalampada e
lampadina girandolo in senso antiorario,
quindi estrarre la lampadina tirandola
verso l'esterno.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per montare l'unità del faro, per
prima cosa inserire nella carrozzeria il
gancio (A) situato sul lato destro
dell'unità del faro.Luci di cortesia e di lettura
anteriori*
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.
2. Per montare la lampadina, eseguirele fasi di estrazione in successione
inversa.
NOTA Per installare la lente, allineare le
due linguette poste sulla lente ai fori di
predisposizione.
Luce di cortesia posteriore — Tipo 1
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
445AHA102928
446AHZ100639
447AHA102931
448AHA102944
449AHA102957
256
IN CASO DI EMERGENZA

NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.
2. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per installare la lente, allineare le
due linguette poste sulla lente ai fori di
predisposizione.
NOTA Per montare la lente, inserire le
due linguette poste su un lato della
lente nei fori di predisposizione, per poi
eseguire la stessa operazione con le
linguette poste sull'altro lato della lente.Luce di cortesia posteriore — Tipo
2
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.2. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per montare la lente, inserire le
due linguette poste su un lato della
lente nei fori di predisposizione, per poi
eseguire la stessa operazione con le
linguette poste sull'altro lato della lente.
Luci cassetto portaoggetti
Far sostituire le luci del cassetto
portaoggetti presso la Rete
Assistenziale Fiat.
ATTENZIONE
338)Le lampadine alogene contengono
gas pressurizzato, e in caso di rottura
possono esplodere.
339)Le lampadine sono roventi appena
dopo essere state spente. Prima di toccare
una lampadina per sostituirla, attendere
che si raffreddi a sufficienza. Altrimenti si
rischiano ustioni.
450AHA102960
451AHZ101043
452AHA104645
453AHZ101043
257

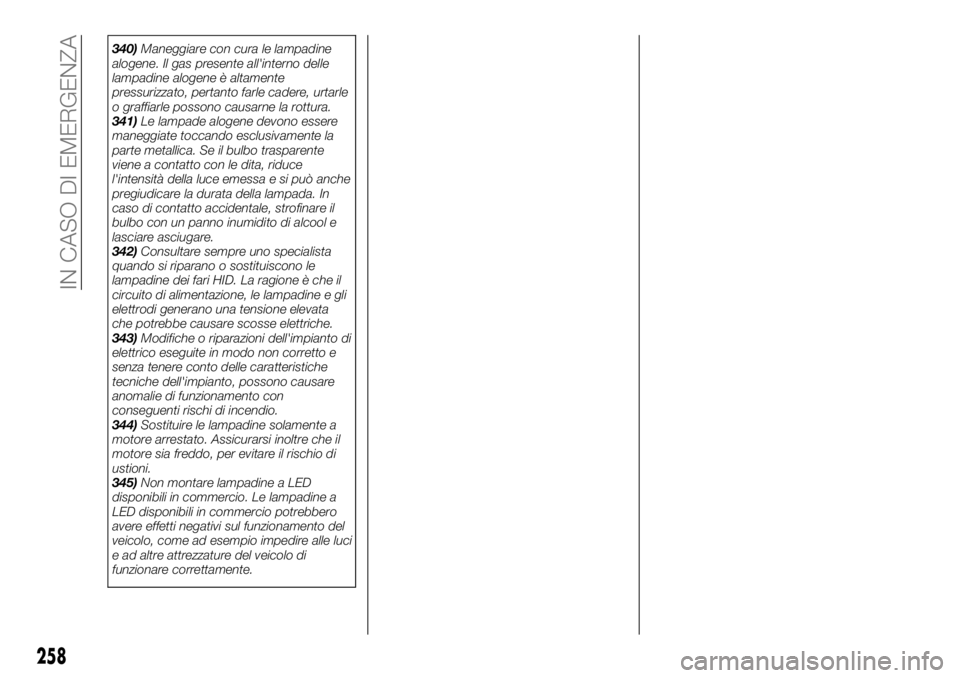

340)Maneggiare con cura le lampadine
alogene. Il gas presente all'interno delle
lampadine alogene è altamente
pressurizzato, pertanto farle cadere, urtarle
o graffiarle possono causarne la rottura.
341)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e
lasciare asciugare.
342)Consultare sempre uno specialista
quando si riparano o sostituiscono le
lampadine dei fari HID. La ragione è che il
circuito di alimentazione, le lampadine e gli
elettrodi generano una tensione elevata
che potrebbe causare scosse elettriche.
343)Modifiche o riparazioni dell'impianto di
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con
conseguenti rischi di incendio.
344)Sostituire le lampadine solamente a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
345)Non montare lampadine a LED
disponibili in commercio. Le lampadine a
LED disponibili in commercio potrebbero
avere effetti negativi sul funzionamento del
veicolo, come ad esempio impedire alle luci
e ad altre attrezzature del veicolo di
funzionare correttamente.
258
IN CASO DI EMERGENZA

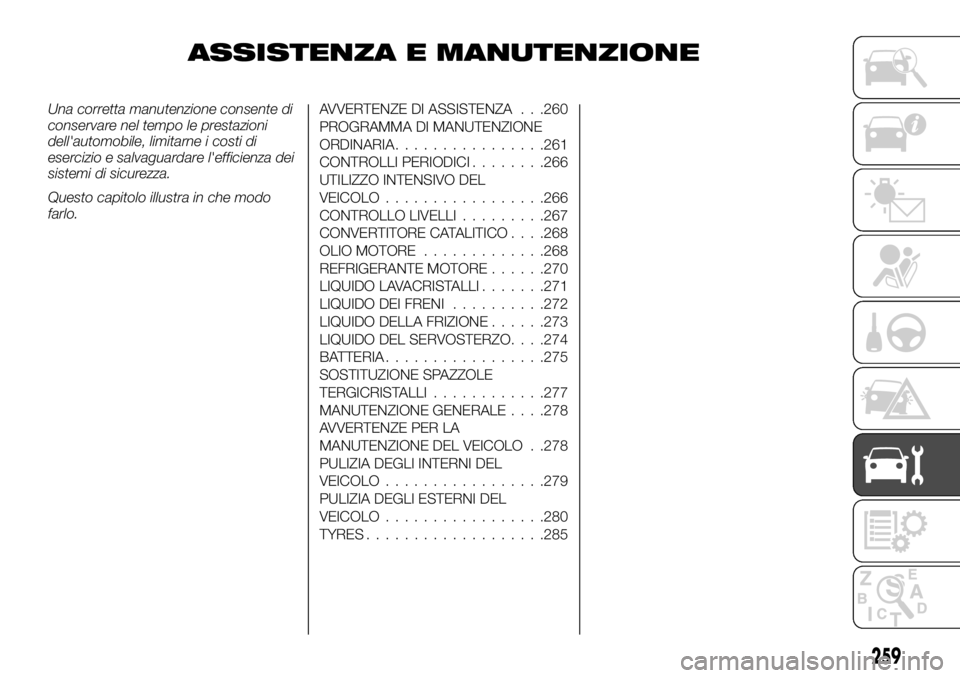

ASSISTENZA E MANUTENZIONE
Una corretta manutenzione consente di
conservare nel tempo le prestazioni
dell'automobile, limitarne i costi di
esercizio e salvaguardare l'efficienza dei
sistemi di sicurezza.
Questo capitolo illustra in che modo
farlo.AVVERTENZE DI ASSISTENZA . . .260
PROGRAMMA DI MANUTENZIONE
ORDINARIA................261
CONTROLLI PERIODICI........266
UTILIZZO INTENSIVO DEL
VEICOLO.................266
CONTROLLO LIVELLI.........267
CONVERTITORE CATALITICO. . . .268
OLIO MOTORE.............268
REFRIGERANTE MOTORE......270
LIQUIDO LAVACRISTALLI.......271
LIQUIDO DEI FRENI..........272
LIQUIDO DELLA FRIZIONE......273
LIQUIDO DEL SERVOSTERZO. . . .274
BATTERIA.................275
SOSTITUZIONE SPAZZOLE
TERGICRISTALLI............277
MANUTENZIONE GENERALE. . . .278
AVVERTENZE PER LA
MANUTENZIONE DEL VEICOLO . .278
PULIZIA DEGLI INTERNI DEL
VEICOLO.................279
PULIZIA DEGLI ESTERNI DEL
VEICOLO.................280
TYRES...................285
259

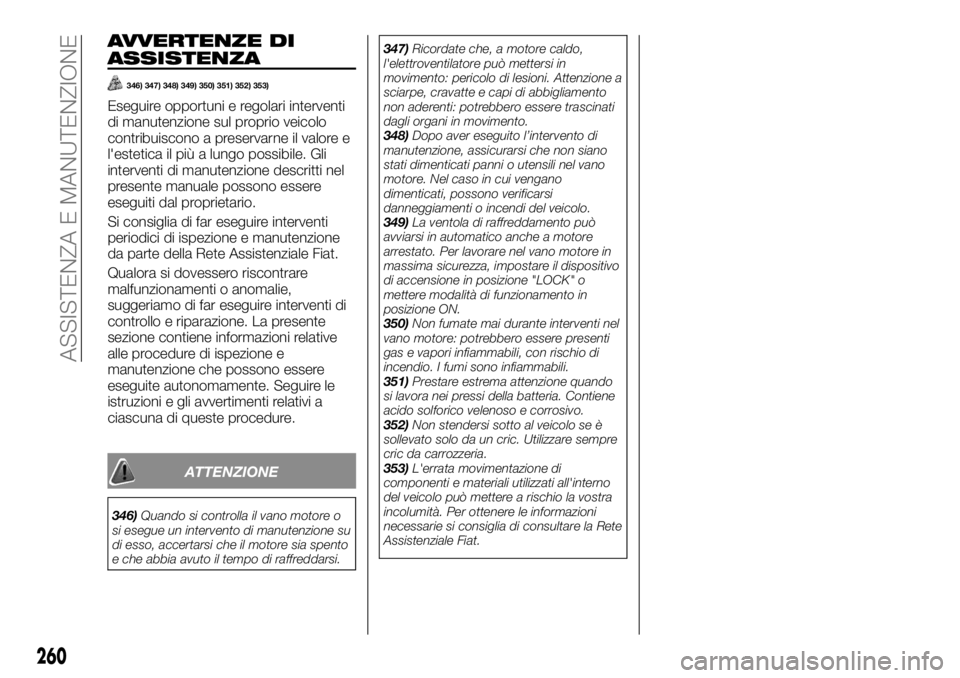

AVVERTENZE DI
ASSISTENZA
346) 347) 348) 349) 350) 351) 352) 353)
Eseguire opportuni e regolari interventi
di manutenzione sul proprio veicolo
contribuiscono a preservarne il valore e
l'estetica il più a lungo possibile. Gli
interventi di manutenzione descritti nel
presente manuale possono essere
eseguiti dal proprietario.
Si consiglia di far eseguire interventi
periodici di ispezione e manutenzione
da parte della Rete Assistenziale Fiat.
Qualora si dovessero riscontrare
malfunzionamenti o anomalie,
suggeriamo di far eseguire interventi di
controllo e riparazione. La presente
sezione contiene informazioni relative
alle procedure di ispezione e
manutenzione che possono essere
eseguite autonomamente. Seguire le
istruzioni e gli avvertimenti relativi a
ciascuna di queste procedure.
ATTENZIONE
346)Quando si controlla il vano motore o
si esegue un intervento di manutenzione su
di esso, accertarsi che il motore sia spento
e che abbia avuto il tempo di raffreddarsi.347)Ricordate che, a motore caldo,
l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
348)Dopo aver eseguito l’intervento di
manutenzione, assicurarsi che non siano
stati dimenticati panni o utensili nel vano
motore. Nel caso in cui vengano
dimenticati, possono verificarsi
danneggiamenti o incendi del veicolo.
349)La ventola di raffreddamento può
avviarsi in automatico anche a motore
arrestato. Per lavorare nel vano motore in
massima sicurezza, impostare il dispositivo
di accensione in posizione "LOCK" o
mettere modalità di funzionamento in
posizione ON.
350)Non fumate mai durante interventi nel
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con rischio di
incendio. I fumi sono infiammabili.
351)Prestare estrema attenzione quando
si lavora nei pressi della batteria. Contiene
acido solforico velenoso e corrosivo.
352)Non stendersi sotto al veicolo se è
sollevato solo da un cric. Utilizzare sempre
cric da carrozzeria.
353)L'errata movimentazione di
componenti e materiali utilizzati all'interno
del veicolo può mettere a rischio la vostra
incolumità. Per ottenere le informazioni
necessarie si consiglia di consultare la Rete
Assistenziale Fiat.
260
ASSISTENZA E MANUTENZIONE

PROGRAMMA DI MANUTENZIONE ORDINARIA
MOTORE DIESEL 4N15
Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllare la condizione/l'usura dei
pneumatici e regolare la pressione, se
necessario
●●●●●●●●●●
Controllare il funzionamento dell'impianto di
illuminazione (fari, indicatori di direzione,
spie di avvertimento in caso di pericolo,
baule, vano passeggeri, cruscotto, spie di
avvertimento del quadro strumenti, ecc.)
●●●●●●●●●●
Controllare e, se necessario rabboccare i
livelli dei fluidi (1)●●●●●●●●●●
Controllo stato batteria●●●●●●●●●●
Cambio liquido di raffreddamento motore●
Regolazione del gioco punterie (in assenza
della regolazione idraulica del gioco)●●●
Controllare le emissioni di scarico/la
fumosità●●●●●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
261

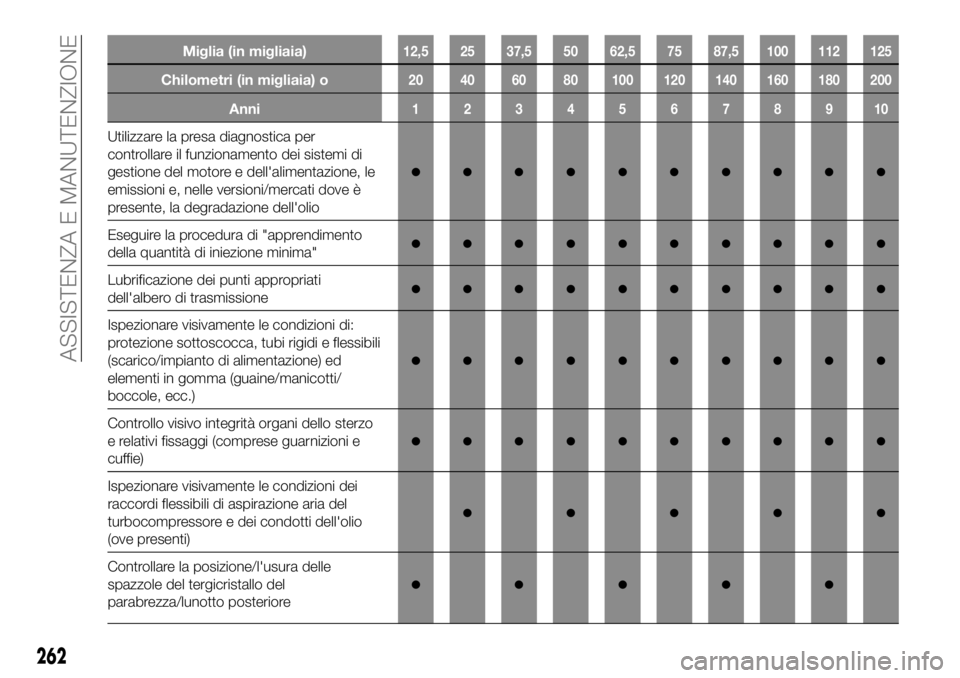

Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Utilizzare la presa diagnostica per
controllare il funzionamento dei sistemi di
gestione del motore e dell'alimentazione, le
emissioni e, nelle versioni/mercati dove è
presente, la degradazione dell'olio
●●●●●●●●●●
Eseguire la procedura di "apprendimento
della quantità di iniezione minima"●●●●●●●●●●
Lubrificazione dei punti appropriati
dell'albero di trasmissione●●●●●●●●●●
Ispezionare visivamente le condizioni di:
protezione sottoscocca, tubi rigidi e flessibili
(scarico/impianto di alimentazione) ed
elementi in gomma (guaine/manicotti/
boccole, ecc.)
●●●●●●●●●●
Controllo visivo integrità organi dello sterzo
e relativi fissaggi (comprese guarnizioni e
cuffie)
●●●●●●●●●●
Ispezionare visivamente le condizioni dei
raccordi flessibili di aspirazione aria del
turbocompressore e dei condotti dell'olio
(ove presenti)
●●●●●
Controllare la posizione/l'usura delle
spazzole del tergicristallo del
parabrezza/lunotto posteriore
●●●●●
262
