2017 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

Cabina Club
Veicoli non dotati di parafanghi
allargatiVeicoli dotati di
parafanghi
allargati
Guida a sinistra Guida a destra
Massa in ordine di marciaSenza parti
opzionali1.820 kg 1.805 kg 1.840 kg
Con parti in full
optional1.910 kg 1.895 kg 1.930 kg
Peso totale a terra massimo 2.850 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio massimoCon freni 3.000 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 120 kg
Peso totale a terra massimo combinato 5.820 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti
4 persone, 2 persone
(*)
(*) Veicolo dotato di vano posteriore senza sedili opzionale
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
303

Cabina doppia
2WD Hi-Rider
Massa in ordine di marciaSenza parti opzionali 1.765 kg
Con parti in full optional 1.850 kg
Peso totale a terra massimo2.800 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio massimoCon freni 2.700 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 110 kg
Peso totale a terra massimo combinato 5.450 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti5 persone
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
304
DATI TECNICI

Motore diesel da 2,4 l (4N15) 4RM
M/T
Guida a sinistra Guida a destra
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi
allargati
Massa in ordine di marciaSenza parti opzionali1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Con parti in full optional1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Peso totale a terra massimo2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio
massimoCon freni 3.100 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 125 kg
Peso totale a terra massimo combinato5.950 kg
5.900 kg
(*2)5.950 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 5 persone
(*2) Versioni per mercati specifici
(*1) Veicoli con Start&Stop
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
305

Motore diesel da 2,4 l (4N15) 4RM
A/T
Guida a sinistra Guida a destra
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi
allargati
Massa in ordine di marciaSenza parti opzionali 1.870 kg1.875 kg
1.855 kg
(*2)1.860 kg
Con parti in full optional 1.960 kg1.955 kg
1.955 kg
(*2)1.950 kg
Peso totale a terra massimo 2.900 kg2.910 kg
2.850 kg
(*2)2.910 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio
massimoCon freni 3.100 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 125 kg
Peso totale a terra massimo combinato 5.950 kg5.950 kg
5.900 kg
(*2)5.950 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 5 persone
(*2) Versioni per mercati specifici
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
306
DATI TECNICI

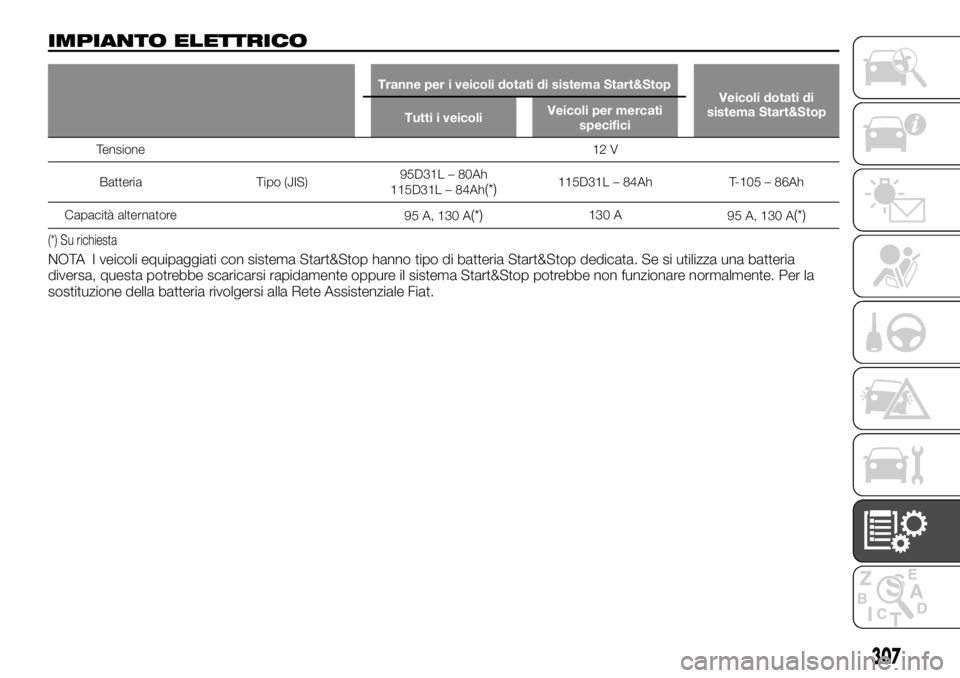

IMPIANTO ELETTRICO
Tranne per i veicoli dotati di sistema Start&Stop
Veicoli dotati di
sistema Start&Stop
Tutti i veicoliVeicoli per mercati
specifici
Tensione12V
Batteria Tipo (JIS)95D31L – 80Ah
115D31L – 84Ah
(*)115D31L – 84Ah T-105 – 86Ah
Capacità alternatore
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Su richiesta
NOTA I veicoli equipaggiati con sistema Start&Stop hanno tipo di batteria Start&Stop dedicata. Se si utilizza una batteria
diversa, questa potrebbe scaricarsi rapidamente oppure il sistema Start&Stop potrebbe non funzionare normalmente. Per la
sostituzione della batteria rivolgersi alla Rete Assistenziale Fiat.
307

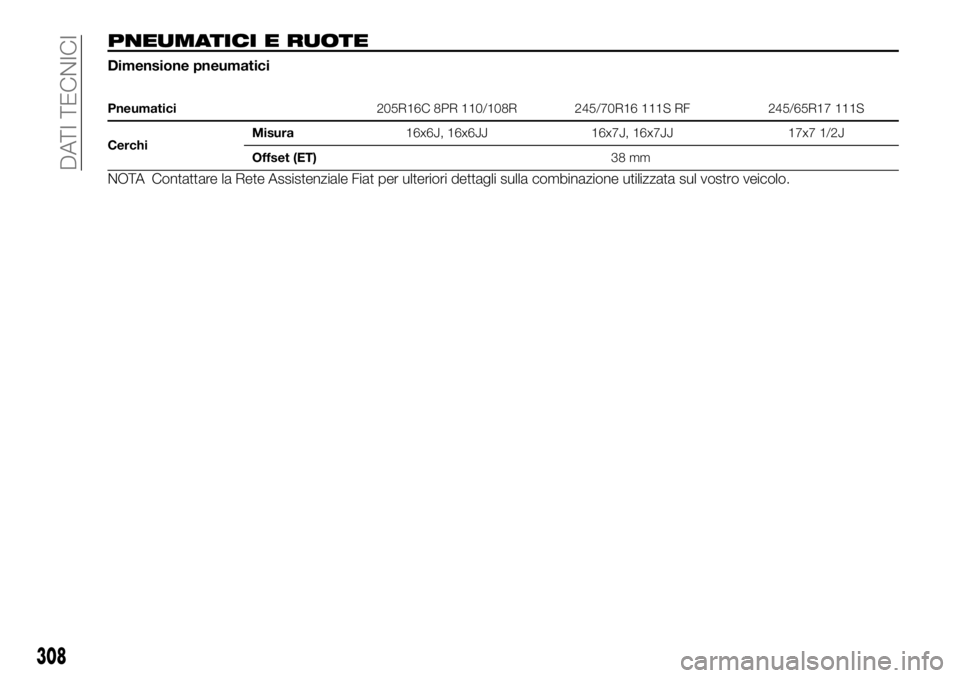

PNEUMATICI E RUOTE
Dimensione pneumatici
Pneumatici205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
CerchiMisura16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Offset (ET)38 mm
NOTA Contattare la Rete Assistenziale Fiat per ulteriori dettagli sulla combinazione utilizzata sul vostro veicolo.
308
DATI TECNICI

CAPACITÀ DI RIEMPIMENTO
A— Versioni con guida a destra
No. Quantità Lubrificanti
1Liquido di raffreddamento motore
(0,65 litri inclusi nel serbatoio di riserva)7,7 litriPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Liquido dei freniCome
richiestoDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
309

No. Quantità Lubrificanti
3 Liquido della frizioneCome
richiestoDOT4
TUTELATOP 4/SContractual Technical Reference
N° F005.F15
4 Olio MotoreCoppa olio 8,0 litri
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Filtro olio 0,3 litri
Radiatore olio 0,1 litri
5 ServosterzoCome
richiestoTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Liquido lavacristalli 4,2 litriPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Fluido cambio automatico 10,9 litriTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olio del cambio manuale 5M/T
(1)2,2 litriTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olio del cambio manuale 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N° F002.A16
Olio gruppo di rinvio
trasmissione del motoSuper select 4WD II 1,34 litriper 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
per 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N° F002.A16 Easy select 4WD 1,15 litri
Olio del differenziale2RM 2,3 litriTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4RMAnteriore 1,2 litri
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Posteriore 2,3 litri
(1) Se presente
310
DATI TECNICI
