2017 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

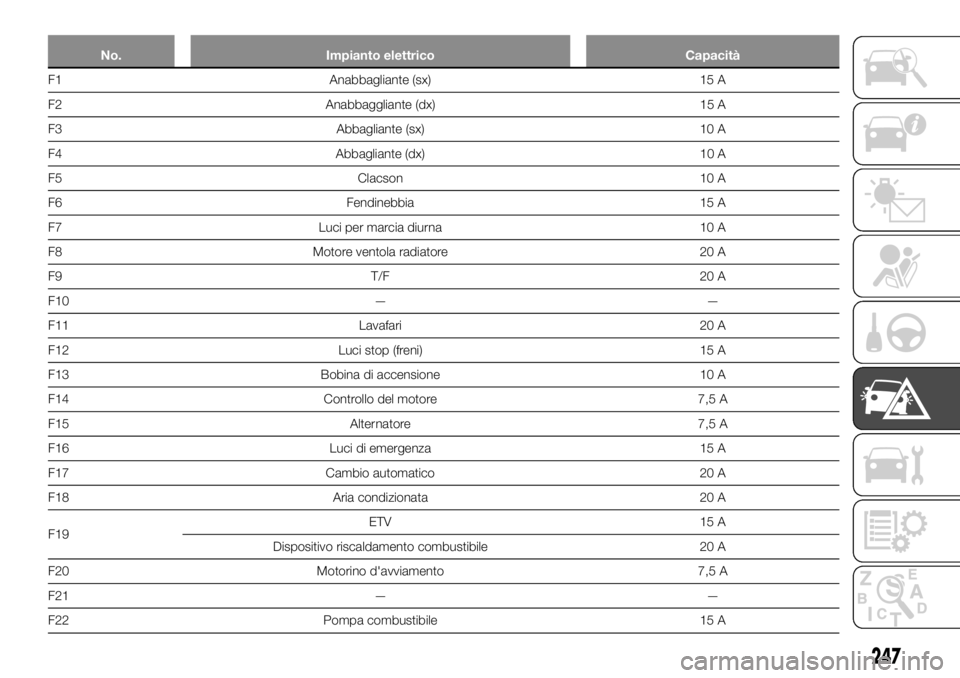

No. Impianto elettrico Capacità
F1 Anabbagliante (sx) 15 A
F2 Anabbaggliante (dx) 15 A
F3 Abbagliante (sx) 10 A
F4 Abbagliante (dx) 10 A
F5 Clacson 10 A
F6 Fendinebbia 15 A
F7 Luci per marcia diurna 10 A
F8 Motore ventola radiatore 20 A
F9 T/F 20 A
F10 — —
F11 Lavafari 20 A
F12 Luci stop (freni) 15 A
F13 Bobina di accensione 10 A
F14 Controllo del motore 7,5 A
F15 Alternatore 7,5 A
F16 Luci di emergenza 15 A
F17 Cambio automatico 20 A
F18 Aria condizionata 20 A
F19ETV 15 A
Dispositivo riscaldamento combustibile 20 A
F20 Motorino d'avviamento 7,5 A
F21 — —
F22 Pompa combustibile 15 A
247

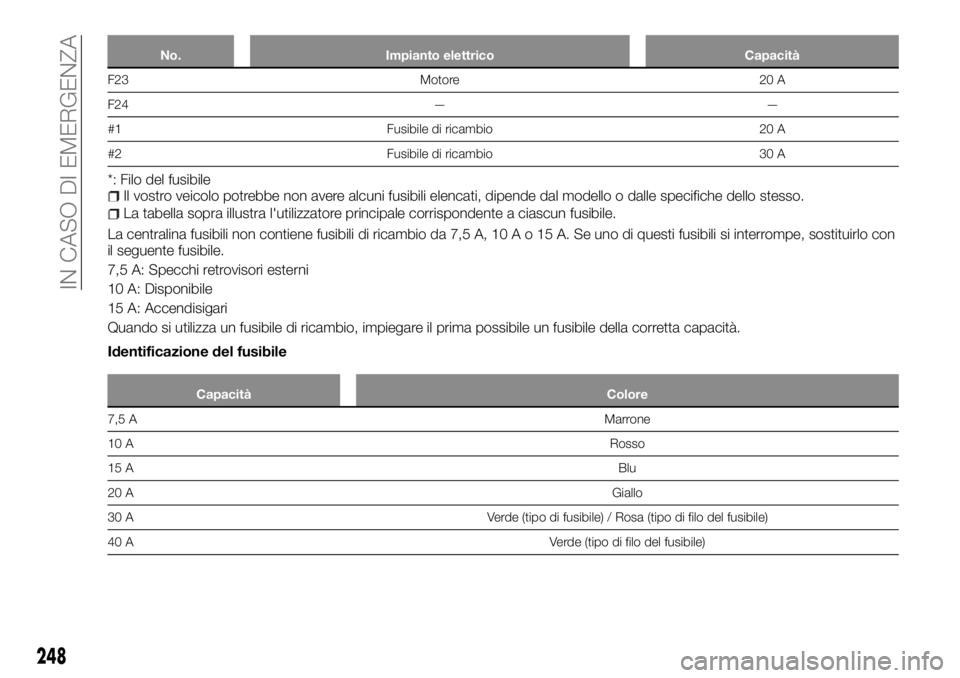

No. Impianto elettrico Capacità
F23 Motore 20 A
F24 — —
#1 Fusibile di ricambio 20 A
#2 Fusibile di ricambio 30 A
*: Filo del fusibileIl vostro veicolo potrebbe non avere alcuni fusibili elencati, dipende dal modello o dalle specifiche dello stesso.
La tabella sopra illustra l'utilizzatore principale corrispondente a ciascun fusibile.
La centralina fusibili non contiene fusibili di ricambio da 7,5 A, 10Ao15A.Seunodiquesti fusibili si interrompe, sostituirlo con
il seguente fusibile.
7,5 A: Specchi retrovisori esterni
10 A: Disponibile
15 A: Accendisigari
Quando si utilizza un fusibile di ricambio, impiegare il prima possibile un fusibile della corretta capacità.
Identificazione del fusibile
Capacità Colore
7,5 AMarrone
10 ARosso
15 ABlu
20 AGiallo
30 A Verde (tipo di fusibile) / Rosa (tipo di filo del fusibile)
40 AVerde (tipo di filo del fusibile)
248
IN CASO DI EMERGENZA

Sostituzione di un
fusibile
332) 333) 334) 335) 336) 337)
179)
1. Prima di sostituire un fusibile,
spegnere il circuito elettrico interessato
e impostare il dispositivo di accensione
in posizione "LOCK" o la modalità di
funzionamento in posizione OFF.
2. Estrarre la pinza tira fusibili (A) dalla
centralina fusibili ubicata nel vano
motore.
3. Nella tabella delle capacità di carico
dei fusibili, identificare il fusibile adatto al
problema riscontrato.B. Il fusibile è integro
C. Il fusibile è interrotto
NOTA Qualora un impianto fosse
guasto ma il fusibile corrispondente è
integro, potrebbe essersi verificato un
guasto in un altro sistema. Si consiglia
di fare controllare il veicolo.
4. Inserire un nuovo fusibile della stessa
capacità usando l’estrattore fusibili.
ATTENZIONE
332)Non sostituire mai un fusibile con un
fusibile di amperaggio superiore;
PERICOLO DI INCENDIO. Se si attiva un
fusibile di protezione generale
(MEGA-FUSE, MIDI-FUSE), rivolgersi alla
Rete Assistenziale Fiat.
333)Se un fusibile appena montato
dovesse interrompersi due volte in poco
tempo, si consiglia di far controllare
l'impianto elettrico per identificare la causa
del malfunzionamento e risolverlo.
334)Non utilizzare un fusibile di capacità
superiore a quella specificata, o un
surrogato (per esempio, un cavo o un
foglio di alluminio). Così facendo, i cavi del
circuito potrebbero surriscaldarsi e
prendere fuoco.
335)Non sostituire mai un fusibile guasto
con fili metallici o altro materiale di
recupero.
336)Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave dal
dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
337)Qualora dovesse interrompersi un
fusibile di protezione generale dei sistemi di
sicurezza (airbag, sistema frenante), dei
sistemi motore (motore, trasmissione) o
dello sterzo, rivolgersi alla Rete
Assistenziale Fiat.
A
416AA0109871
BC
417AA0110129
418AA0087304
249

AVVERTENZA
179)Se è necessario lavare il vano motore,
prestando attenzione a non colpire
direttamente la centralina dei fusibili e il
motorino dei tergicristallo con il getto
d'acqua
SOSTITUZIONE
LAMPADINE
338) 339) 340) 341) 342) 343) 344) 345)
Prima di sostituire una lampadina,
verificare che sia spenta. Non toccare a
mani nude la parte in vetro di una
lampadina nuova; l'unto della pelle
residuo sul vetro evaporerà al riscaldarsi
della lampadina con conseguente
condensazione di vapore sul riflettore,
offuscandone la superficie.
NOTA Se non si è certi della corretta
modalità di esecuzione dell'operazione,
è consigliabile consultare la Rete
Assistenziale Fiat.
Non graffiare la carrozzeria del veicolo
nel rimuovere una lampadina o una
lente.
Quando piove, o dopo aver lavato il
veicolo, l'interno del vetro dei fari può
appannarsi. Si tratta dello stesso
fenomeno che si verifica quando ilcristallo della finestra di casa si
appanna nelle giornate umide, e non è
indice della presenza di problemi
funzionali. Quando la lampadina è
accesa, il calore dissiperà
l'appannatura. Tuttavia, se si dovesse
raccogliere dell'acqua all'interno del
faro, è consigliabile farlo controllare.
Posizione e capacità della
lampadina
Quando si sostituisce una lampadina,
utilizzarne una nuova dotata di
voltaggio e colore identici.
Lato esterno
Anteriore
Esclusi i veicoli dotati di fari HID
1. Luci di posizione: 5 W (W5W)
2. Indicatori di direzione anteriori: 21 W
(PY21W/P21W)
3. Fari anteriori, abbaglianti/
anabbaglianti: 60/55 W (H4)
419AA0030717
420AHA104603
250
IN CASO DI EMERGENZA

4. Fendinebbia Tipo 1: 35 W (H8) Luce
per marcia diurna: 13 W (P13W) Luce
per marcia diurna Tipo 2: 13 W (P13W)
5. Indicatori di direzione laterali (sul
parafanghi)*1, *2: 5W
6. Indicatori di direzione laterali (sullo
specchio retrovisore esterno) *1
Veicoli dotati di fari HID
1. Indicatori di direzione anteriori: 21 W
(PY21W)
2. Luci di posizione/Luci per marcia
diurna
3. Fari anteriori, abbaglianti/
anabbaglianti: 25 W (D5S)
4. Fendinebbia: 19 W (H16)
5. Indicatori di direzione laterali (sul
parafanghi)*1, *2: 5W
6. Indicatori di direzione laterali (sullo
specchio retrovisore esterno) *1
*1: se in dotazione.
*2: Far sostituire le lampadine presso la
Rete Assistenziale Fiat.
I codici tra parentesi indicano i tipi di
lampadina.
NOTA Non è possibile riparare o
sostituire esclusivamente la lampadina
dell'indicatore di direzione laterale (sul
parafanghi). Verificare presso la Rete
Assistenziale Fiat il momento in cui la
luce necessita di riparazione o
sostituzione.Posteriore
1. Luce di stop installata in alto
2. Fari e luci di stop posteriori: 21/5 W
(P21/5W)
3. Indicatori di direzione posteriori:
21 W (PY21W)
4. Luce retronebbia (lato guidatore):
21W (P21W) Luci retromarcia: 21 W
(P21W)
5. Luci targa: 5 W (W5W)I codici tra parentesi indicano i tipi di
lampadina.
Le seguenti luci utilizzano LED al posto
delle lampadine. Per riparazioni e
sostituzioni, rivolgersi alla Rete
Assistenziale Fiat.
Indicatori di direzione laterali (sullo
specchietto retrovisore esterno)
Luci di posizione (Veicoli dotati di fari
HID)
Luci per marcia diurna (Esclusi i
veicoli dotati di fari HID)
Luce di stop installata in alto
Interna
1. Luce di cortesia posteriore: 8 W
2. Luci di cortesia e di lettura anteriori*:
7,5 W
3. Luci cassetto portaoggetti: 1,4 W
421AH4100040
422AHA106522
251

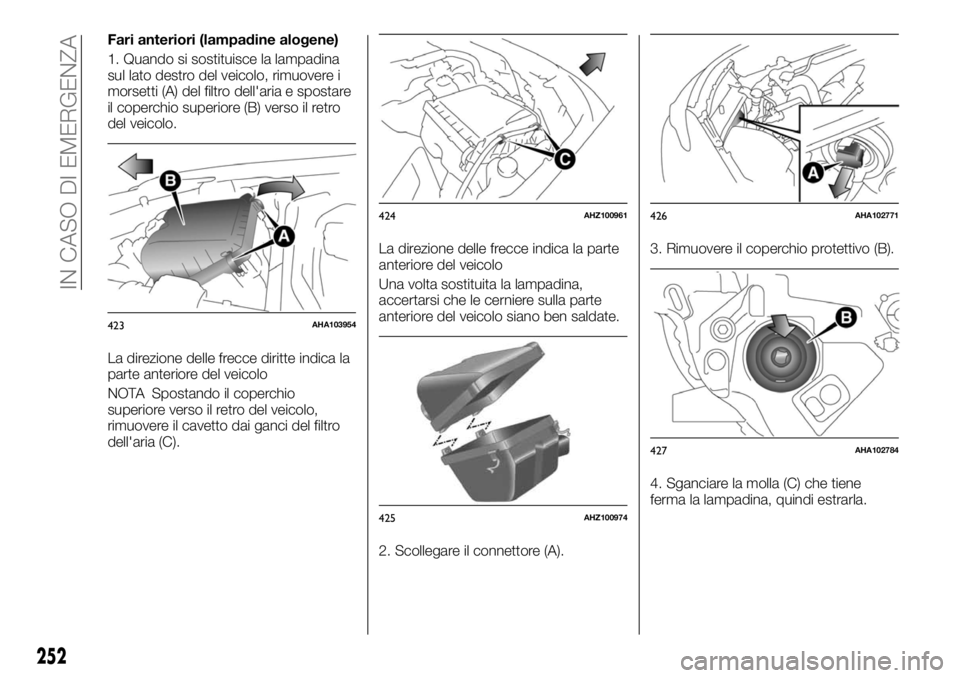

Fari anteriori (lampadine alogene)
1. Quando si sostituisce la lampadina
sul lato destro del veicolo, rimuovere i
morsetti (A) del filtro dell'aria e spostare
il coperchio superiore (B) verso il retro
del veicolo.
La direzione delle frecce diritte indica la
parte anteriore del veicolo
NOTA Spostando il coperchio
superiore verso il retro del veicolo,
rimuovere il cavetto dai ganci del filtro
dell'aria (C).La direzione delle frecce indica la parte
anteriore del veicolo
Una volta sostituita la lampadina,
accertarsi che le cerniere sulla parte
anteriore del veicolo siano ben saldate.
2. Scollegare il connettore (A).3. Rimuovere il coperchio protettivo (B).
4. Sganciare la molla (C) che tiene
ferma la lampadina, quindi estrarla.
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
252
IN CASO DI EMERGENZA

5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Luci di posizione
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi estrarre la lampadina.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Indicatori di direzione anteriori
Esclusi i veicoli dotati di fari HID
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi, estrarre la lampadina girandola
in senso antiorario ed esercitando una
pressione.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
428AHA102797
429AHA103967
430AHA102801
431AHA103967
432AHA102814
253

Veicoli dotati di fari HID
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.
2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi, estrarre la lampadina girandola
in senso antiorario ed esercitando una
pressione.3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Fendinebbia anteriori* / Luci diurne*
1. Coprire la punta di un cacciavite
spaccato con un panno e inserirlo
all'estremità del coperchio (A), quindi far
leva per estrarre il coperchio.
2. Estrarre le 3 viti (B) ed estrarre l'unità
del faro.NOTA Allentando le viti del fendinebbia,
prestare attenzione a non spostare
accidentalmente la vite di regolazione
del raggio luminoso (C).
3. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
D. Fendinebbia
E. Luce per marcia diurna
4. Estrarre la lampadina tenendo
abbassata la linguetta
433AHA103967
434AHA102827
435AHA102667
436AHA102670
437AHZ101056
DD
E
E
438AA0112846
254
